Electron cyclotron resonance plasma studies using the second cyclotron harmonic resonance

Мұқаба

Дәйексөз келтіру

Толық мәтін

Аннотация

Microwave plasma (generation frequency 2.45 GHz, power 200–1000 W, pressure 0.2–10 mTorr) is excited and maintained in two main modes: (1) at continuous microwave power and low magnetic fields (B = 300–450 G) under a superdense (Ne > Ncr = 7.4 ´ 1010 cm−3) plasma and low plasma density (Ne < Ncr); and (2) in high magnetic fields (B = 750–1000 G), close to the ECR condition. The peculiarities of plasma generation under the ECR condition and at the second harmonic of cyclotron resonance are studied.

Толық мәтін

1. Введение

СВЧ плазма в условиях электронного циклотронного резонанса (ЭЦР) находит широкое применение в науке и технологии [1, 2]. Особый интерес представляют технологические операции в области микроэлектроники, проведенные с использованием ЭЦР плазмы. Например, внедрение водорода в кремниевые приборы способно сильно модифицировать свойства полупроводниковых структур, в частности увеличить их стойкость к радиационному воздействию [3], или формирование пассивирующего покрытия методом ECR-PECVD оптимизирует характеристики GaN HEMT транзисторов [4]. Это в основном связано с высокой плотностью плазмы 1011–1012 см–3, возбуждаемой при СВЧ мощности 100–200 Вт и низком рабочем давлении 0.2–10 мТорр. Высокая плотность плазмы обуславливается высоким уровнем поглощения СВЧ мощности при ЭЦР-условиях и удержанием плазмы магнитным полем. Типичные магнитные поля в коммерческих реакторах 900–1200 Гс. Для создания таких магнитных полей в резонаторах диаметром 20–25 см требуются две или три больших и мощных магнитных катушек.

Ряд применений требует использование СВЧ плазмы в условиях не только ЭЦР, но и резонанса на второй циклотронной гармонике [5, 6] и импульсной подаче СВЧ мощности [7].

В то же время СВЧ плазма, с плотностями близкими к плотности плазмы при условии ЭЦР, может возбуждаться на ТЕ и ТМ фундаментальных модах при давлениях 0.2–10 мТорр и при магнитных полях B = 400–600 Гс, вдвое меньших поля Br для условия ЭЦР [8, 9]. Существует практический интерес изучить условия, при которых сверхплотная (Ne > Ncr = = 7.4 × 1010 см–3) СВЧ плазма может быть возбуждена при низких магнитных полях B =100–400 Гс. При В < Br /2 минимизируется неоднородность плотности плазмы по сечению реакционной зоны. Такие СВЧ плазменные источники не требуют громоздких магнитных катушек и могут быть использованы в различных вариантах плазменной технологии.

В настоящей работе мы обсуждаем характеристики СВЧ плазмы, поддерживаемой в условиях ЭЦР и поддерживаемой в нерезонансных объемах при полях B = 100–1000 Гс.

После отработки стационарных режимов, СВЧ плазма применялась для осаждения слоев GaN и HxSirNzHy (молекулярная формула для нитрида кремния введена в публикации [10]).

2. Экспериментальная установка

Концентрацию электронного газа в объеме СВЧ плазмы мы измеряли путем обработки данных КВЧ (крайне высокие частоты радиоволн, англ. EHF extremely-high frequency) интерферометрии. Объем с плазмой СВЧ играл роль активного тела в КВЧ интерферометре. Для этой цели пучок радиоволн с длиной волны (1–10) мм проходил по диаметру плазменного столба. Кварцевые окна использовались для входа и выхода пучка радиоволн. Опорный пучок радиоволн, посредством отражения от зеркал, проходил по волноводу вокруг половины реактора.

Плазменный зонд Ленгмюра применялся для измерения ионного тока насыщения Jion.

Схема экспериментальной установки представлена на рис. 1. Излучаемая СВЧ мощность на частоте f = 2.45 ГГц стабильно поддерживалась генератором в интервале Рf = 50–1000 Вт. Поток СВЧ-энергии поступал в объем источника (диаметр 15 см, длина 16 см) через СВЧ тракт на основе волноводов с прямоугольным профилем.

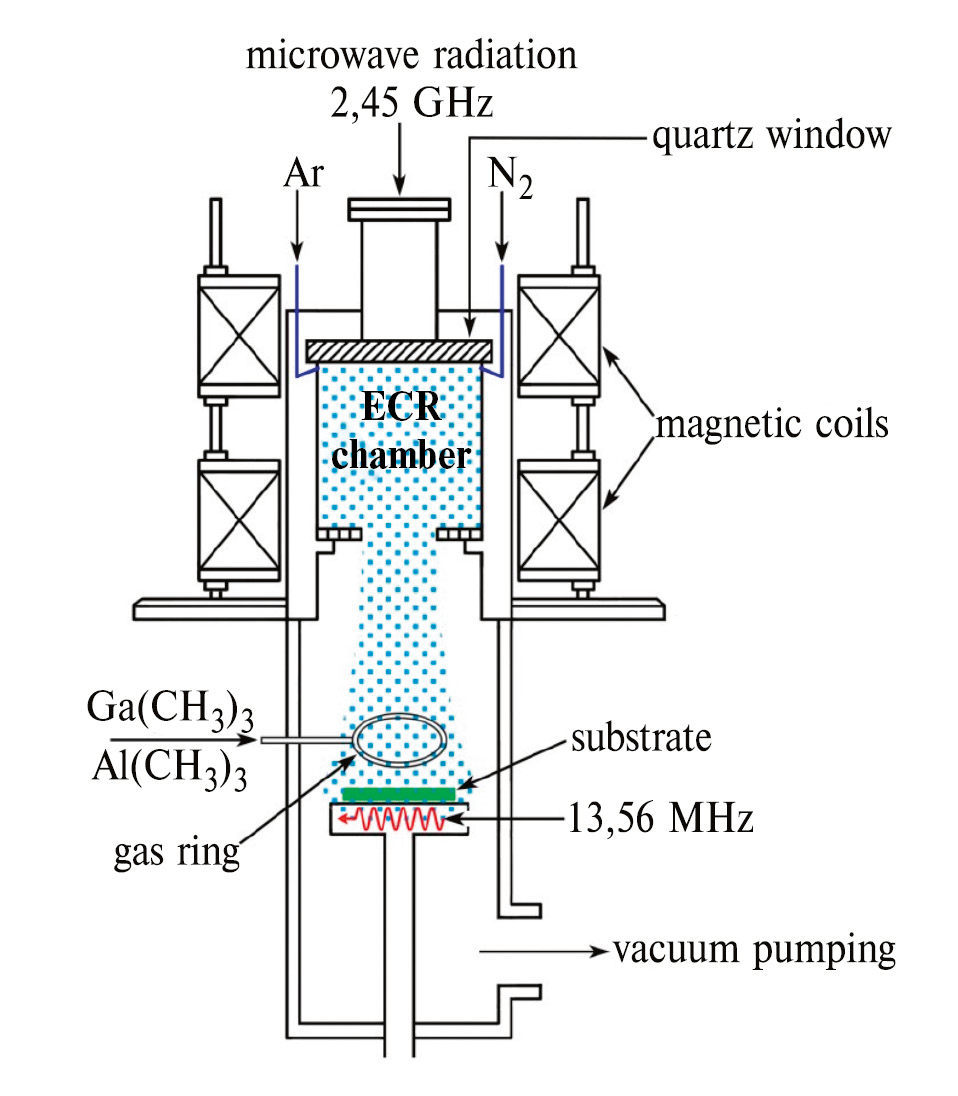

Рис. 1. Схема экспериментальной установки с генерацией плазменного разряда в условиях ЭЦР: f = 2.45 ГГц, Br = 875 Гс. Для управления энергией положительно заряженных ионов к держателю подложки (Si, GaAs или Al2O3 пластина) прикладывается ВЧ-напряжение с управляемой амплитудой.

Газовое кольцо используется для организации однородного распределения по поверхности сапфировой подложки потока молекул триметилгаллия и триметилаллюминия в процессе эпитаксиального осаждения слоёв GaN и AlxGa1-xN.



Вдали от области ЭЦР и стенок камеры, в плазме {e, N2+} энергия электронов kTe ≈ 5эВ. В любом направлении поток электронов в ≈ 1000 раз превышает поток ионов. Это обусловлено отношением масс (Mi /me ≈ 51000) и отношением температур (Te /Ti ≈ 20) электронной и ионной компонент нейтральной плазмы. Изолированная подложка, помещенная в область плазмы, получит отрицательный заряд, необходимый для выравнивания потоков электронов и ионов на ее поверхность. Относительно нейтральной плазмы подложка зарядится отрицательным потенциалом. Такой потенциал в физике плазмы называется плавающим потенциалом Vflo. В плазме {e, N2+} величина Vflo ≈ -5.155kTe/e ≈ -26В [11].

Физическая картина модифицируется, если на подложку относительно стенок камеры подать ВЧ-напряжение, как это показано на рис. 1. Под действием импульса силы от ВЧ-поля смещение облака электронного газа в Mi /me раз превышает смещение массива ионов. В каждом периоде колебаний плазмы подложка “окунается в электронное облако”. Вблизи поверхности подложки произойдёт поляризация плазмы. В результате такой поляризации слой отрицательного заряда сместится на поверхность подложки, а слой с положительным зарядом будет распределен на некотором расстоянии от ее поверхности. Относительно нейтральной плазмы подложка получает отрицательный потенциал Ub, величина которого зависит от амплитуды ВЧ-напряжения. Положительные ионы в потоке частиц, атакующих поверхность подложки, на прохождении области поляризации плазмы, приобретают энергию равную eUb. Более детальное описание выпрямляющего действия приэлектродной плазмы на ВЧ поле изложено в книге Ю. П. Райзера [12].

Ввиду высокой степени ионизации (0.001–0.3) в условиях ЭЦР-плазмы обеспечиваются достаточные потоки активных частиц для нанесения на подложку слоевых покрытий [13] при давлениях в камере (0.1–10) ´ 10–3 Торр.

3. Формирование сверхплотной и разреженной плазмы при магнитных полях ниже условия ЭЦР

До настоящего времени ведутся работы [14–17], целью которых является оптимизация параметров СВЧ плазмы и создание компактных источников плазменных ионов [18, 19]. Чтобы возбудить СВЧ плазму при низком давлении (< 100 мТорр) в магнитных полях существенно ниже ЭЦР-условия требуется подача высокой мощности СВЧ-накачки до нескольких кВт [20]. Нам удалось обойти это условие разработкой специальной методики возбуждения плазменного разряда при мощностях накачки 300–500 Вт и магнитных полях 0–700 Гс. Плазменный разряд может поддерживаться в двух модах: сверхплотная плазма (Ne > Ncr) и разреженная плазма (Ne < Ncr ), где Ncr = 7.4 × × 1010 см–3 – критическая плотность плазмы для частоты f = 2.45 ГГц [21]. Разреженная плазма может существовать при СВЧ мощности 200–1000 Вт в любых магнитных полях, даже при B = 0 и малом давлении, например при 0.2 мТорр. В таком случае СВЧ излучение проходит сквозь разреженную плазму, приводя к искажению вольт-амперных характеристик зонда Ленгмюра и нагреву подложкодержателя и, соответственно, подложки [21].

Переход от разреженной плазмы к сверхплотной возможен в том случае, когда поглощенной СВЧ мощности достаточно для возбуждения плазмы с плотностью более Ncr [21]. При давлениях менее 1 мТорр частота столкновений электронов с нейтральными частицами мала для обеспечения поглощения СВЧ мощности за счет столкновений. В этом случае для эффективного поглощения СВЧ мощности электронами используется электронный циклотронный резонанс право поляризованных СВЧ волн.

При магнитных полях ниже ЭЦР-условия, B < Br = 2πfmc/e = 875Гс, и давлении в разряде 0.1–3 мТорр, переход от разреженной к сверхплотной плазме может быть осуществлен при магнитных полях В = 435–440 Гс около окна ввода СВЧ мощности. Этот переход сопровождается увеличением плотности плазмы Ne, тока насыщения ионного зонда и падением доли СВЧ мощности, проходящей сквозь плазму (Ptr). Отраженная мощность обычно тоже падает, но величина этого падения зависит от положения стержней тюнера. Такой переход наблюдался во всем интервале использованных в работе величин прямой СВЧ мощности Pf, отраженной мощности Pref, давления в камере и настройке тюнера.

Магнитное поле перехода Bwv = 435–440 Гс соответствует половине магнитного поля циклотронного резонанса Br = 875 Гс и не зависит от плотности плазмы, давления газов и СВЧ мощности. Переход происходит за счет увеличения поглощения СВЧ мощности в условиях резонанса второй циклотронной гармоники [5, 6]. На частоте f = 2.45 ГГц вторая гармоника ω2 = 2πf/2 = 7.70×109c–1. Магнитное поле B2 = 438 Гс, соответствующее резонансу второй гармоники, прекрасно совпадает с величиной переходного магнитного поля Bwv = 435–440 Гс.

С целью генерации однородной плотности плазмы по сечению газового потока распределение магнитного поля было установлено так, как показано на рис. 2.

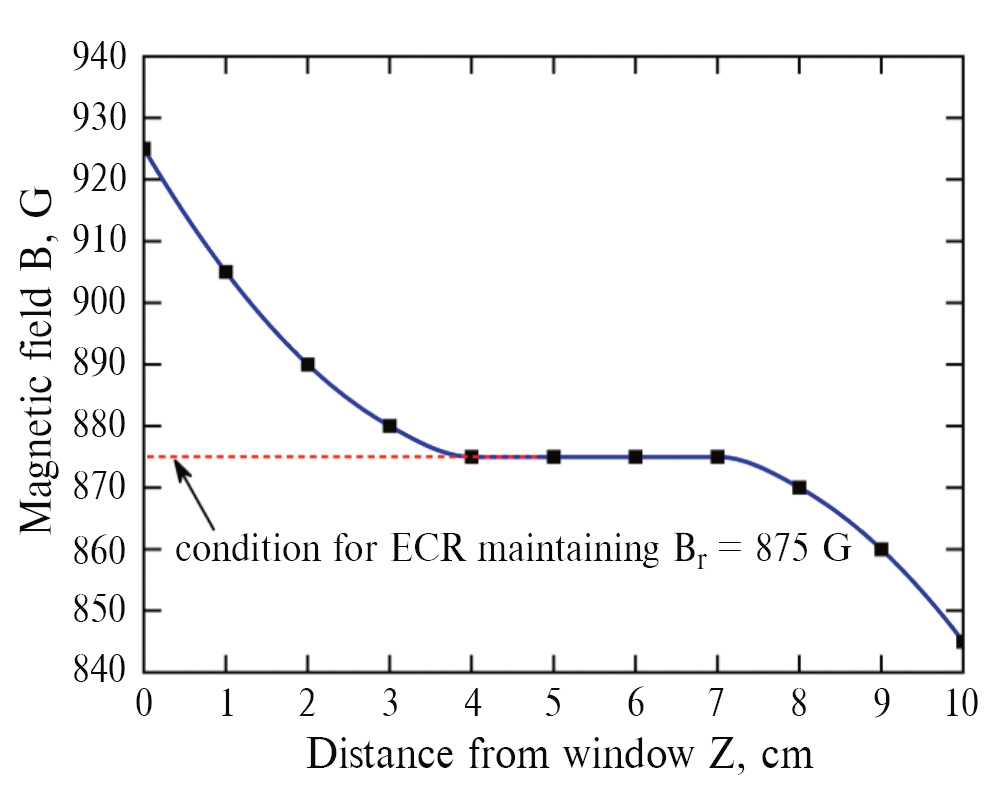

Рис. 2. Распределение магнитного поля на оси реактора в зависимости от расстояния до среза окна энерговвода. В экспериментах для обеспечения формирования однородной моды плазмы использовалась область Z = [5, 6] см.



Подбором расстояния между катушками и величин токов через них величина магнитного поля на срезе окна энерговвода была установлена 925 Гс. ЭЦР условие Br = 875 Гс обеспечивалось на отрезке не менее четверти длины волны СВЧ излучения. При таких условиях устойчиво генерируется однородная мода плазмы [22]. В ходе исследований определялась зависимость тока насыщения зонда от напряженности магнитного поля. При перестройке магнитного поля токи катушек изменялись пропорционально, чтобы сохранить неизменным относительное распределение напряженности поля в объеме плазмы. Величина отраженной СВЧ мощности поддерживалась автоматическим тюнером на уровне 50 Вт.

Зависимость тока насыщения Jion зонда Ленгмюра на оси камеры от напряженности магнитного поля показана на рис. 3 при давлении азота 1 мТорр и поглощаемой СВЧ мощности Pabs = 450 Вт. При напряженностях магнитного поля B1 = Br = 875 Гс и B2 = = Br /2 ≈ 438 Гс ток Jion проходит через максимумы. Величины этих максимумов зависят от давления газа и СВЧ мощности. Максимум при поле B1 соответствует ЭЦР, а максимум при поле B2 соответствует резонансу на второй циклотронной гармонике.

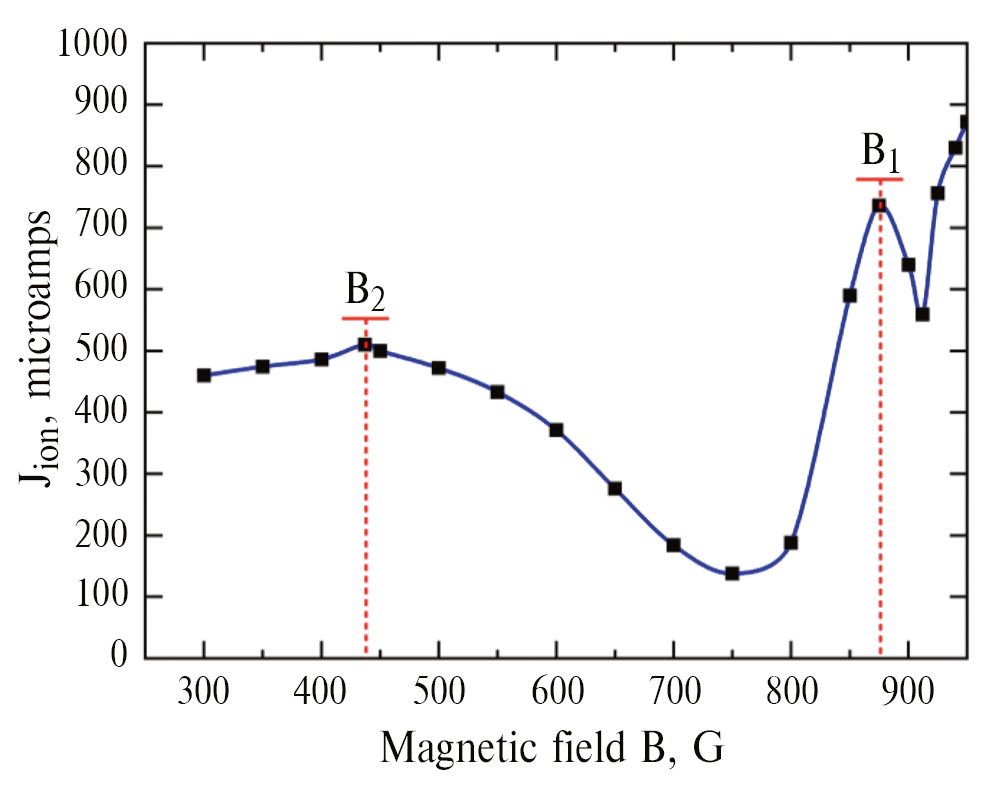

Рис. 3. Зависимость тока насыщения плазменного зонда от величины магнитного поля в интервале «полки» (см. рис. 2). Pf = 500 Вт, Pref = 50 Вт, давление азота 1 мТорр. При перестройке магнитного поля для определения зависимости тока насыщения зонда от магнитного поля токи катушек изменялись пропорционально, чтобы сохранить распределение напряженности поля. Величина отраженной мощности Pref поддерживалась автоматическим тюнером на уровне 50 Вт.



Уменьшение плотности плазмы при магнитном поле 500–800 Гс сопровождается увеличением протечки СВЧ излучения сквозь плазму, хотя отраженная мощность остается постоянной. Протечка СВЧ излучения сквозь плазму приводит к уменьшению поглощенной мощности Pabs и соответственному уменьшению плотности плазмы. Протечка СВЧ излучения сквозь плазму в этих условиях может быть объяснена следующим образом. Когда магнитное поле в области поглощения СВЧ энергии около окна энерговвода приближается к ЭЦР-условию (875 Гс), толщина эванесцентной зоны около окна (Ne > Ncr) уменьшается, что позволяет некоторым порциям лево и право поляризованным волнам проходить сквозь эванесцентную зону и распространяться без поглощения [23, 24].

Зависимости тока насыщения зонда Jion от поглощенной СВЧ мощности Pabs = (Pf –Pref) показаны на рис. 4.

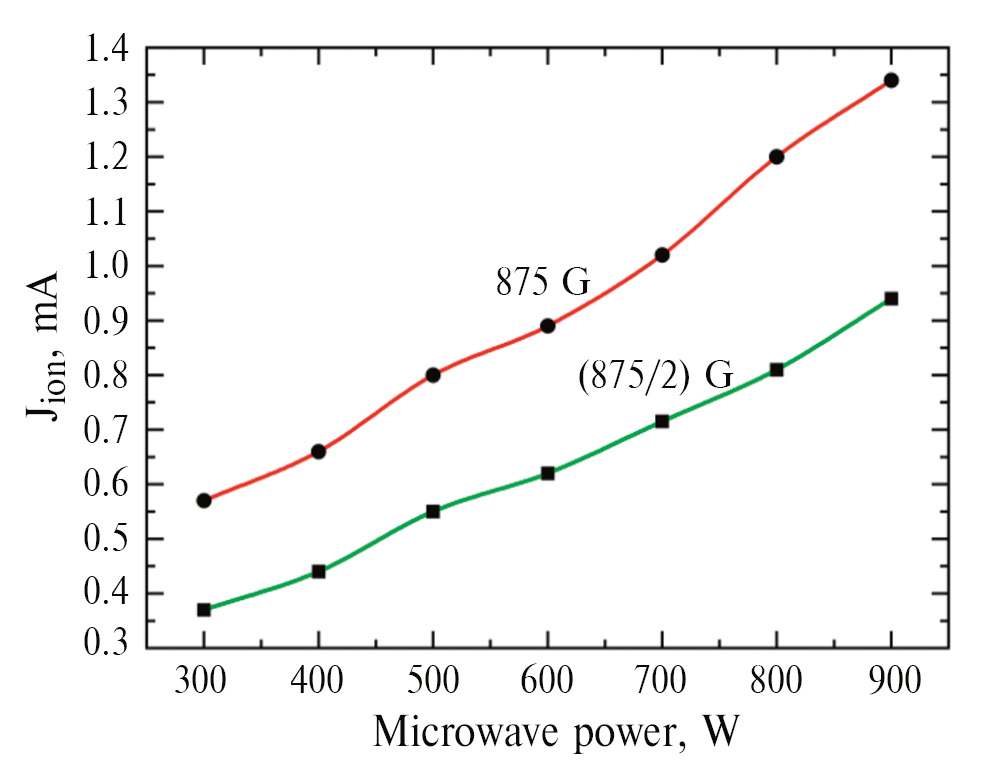

Рис. 4. Зависимости ионного тока насыщения зонда Jion от поглощенной СВЧ мощности Pabs = (Pf–Pref) в плазме N2. Давление азота p = 1 мТорр.



Можно заметить, что Jion увеличивается практически линейно с ростом поглощенной мощности Pabs. Это означает, что в сверхплотной плазме СВЧ излучение не проходит сквозь плазму и вся энергия поглощается плазмой.

При магнитных полях B < 800 Гс сверхплотная СВЧ плазма может поддерживаться вплоть до давления ptr = 0.7 мТорр (рис. 5). При давлении ниже ptr плотность плазмы резко уменьшается и при давлении 0.2 мТорр (pext) плазма гаснет. Это сопровождается прохождением СВЧ излучения в объем плазмохимической установки.



Рис. 5. Зависимость тока насыщения плазменного зонда Jion от давления азота в реакторе. Падающая мощность Pf = 500 Вт. Отраженная мощность Pref = 50 Вт. Магнитное поле на оси реактора B = Br /2 = 438 Гс.



Переходное значение давления ptr вероятно связано с критической плотностью плазмы Ncr = 7.4 × × 1010 см–3 для частоты 2.45 ГГц. Для иллюстрации на рис. 6 приведена зависимость плотности плазмы Ne от давления в реакторе. Измерения Ne проводились методом КВЧ интерферометрии [25]. Плотность Ncut-off плазмы отсечки [23, 24, 26] для право поляризованных волн: Ncut-off .R = Ncr(1-/Br). Для лево поляризованных волн: Ncut-off .L = Ncr(1+B/Br).При резонансном магнитном поле B = Br плотность плазмы отсечки Ncut-off .L достигает величины 2Ncr = 1.48×1011см–3. При давлении 2 мТорр экспериментально измеряемая плотность плазмы достигает значения Ncut-off = 2Ncr и далее продолжает увеличиваться с ростом давления вплоть до 7 мТорр, затем начинает постепенно уменьшаться.

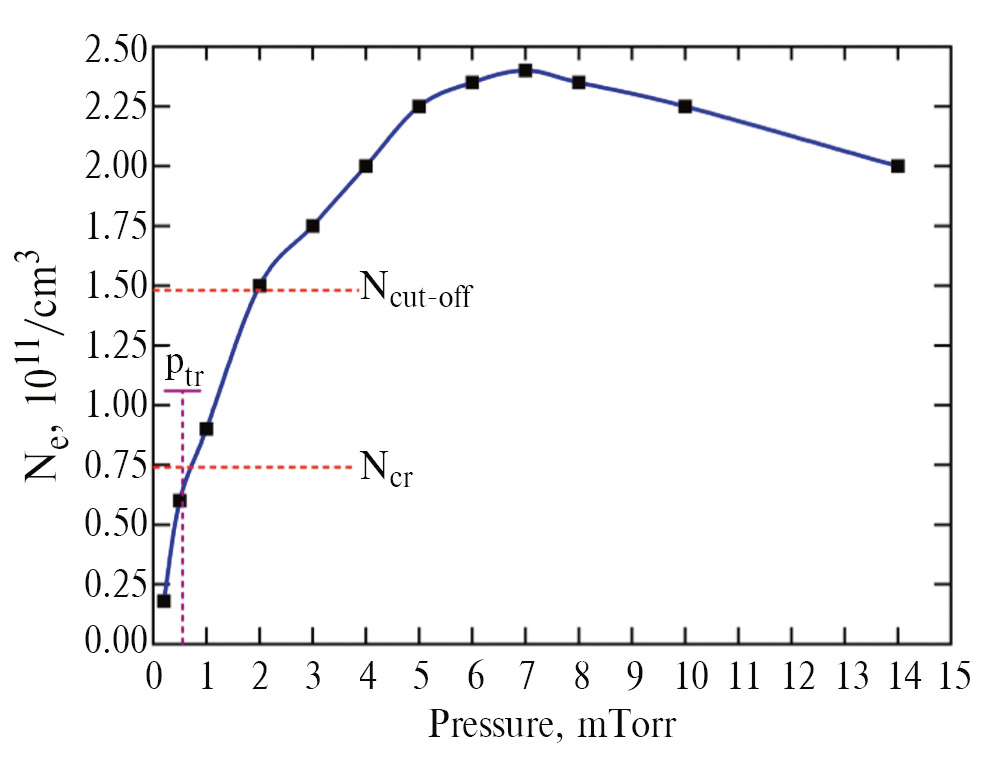

Рис. 6. Зависимость плотности плазмы от давления азота в реакторе. Падающая мощность Pf = 500 Вт. Отраженная мощность Pref = 50 Вт, Магнитное поле на оси реактора B = Br = 875 Гс. Концентрация электронного газа вычислялась из данных КВЧ интерферометрии.



Заключение

В работе проведен анализ особенностей СВЧ плазмы при магнитных полях, напряженность которых ниже напряженности поля (Br = 875 Гс) необходимого для условия ЭЦР и при магнитных полях, напряженность которых близка к ЭЦР условию.

Установлено, что в нерезонансном объеме при напряженностях магнитного поля ниже условия ЭЦР могут возбуждаться и поддерживаться два вида плазмы: низкой плотности (Ne < Ncr), сопровождающейся протечками СВЧ излучения сквозь разряд, и сверхплотной (Ne > Ncr). Для давлений в реакторе p > 1 мТорр и СВЧ мощности Pabs > 200 Вт сверхплотная плазма может поддерживаться при напряженностях магнитного поля около окна СВЧ ввода равных 75–800 Гс.

Переход от разреженной к сверхплотной плазме происходит при напряженностях магнитного поля около окна СВЧ ввода равных 430–440 Гс. Мы предполагаем, что этот переход связан с реализацией условия (B = Br /2 = 438 Гс) резонанса на второй циклотронной гармонике.

Понимание процессов формирования плазмы при воздействии магнитного поля и СВЧ-излучения на газовую среду дает возможность организации стабильных, воспроизводимых технологических операций, удовлетворяющих требованиям микроэлектроники и других наукоемких областей технологии.

Финансирование

Работа выполнена в рамках темы государственного задания ИПТМ РАН № 075-00296-24-01.

Конфликт интересов

Авторы заявляют, что у них нет конфликта интересов.

×
