ПОЛУЧЕНИЕ ТЕРМОЭЛЕКТРИЧЕСКОГО МАТЕРИАЛА Cu2Se МЕТОДОМ САМОРАСПРОСТРАНЯЮЩЕГОСЯ ВЫСОКОТЕМПЕРАТУРНОГО СИНТЕЗА

Обложка

Цитировать

Полный текст

Аннотация

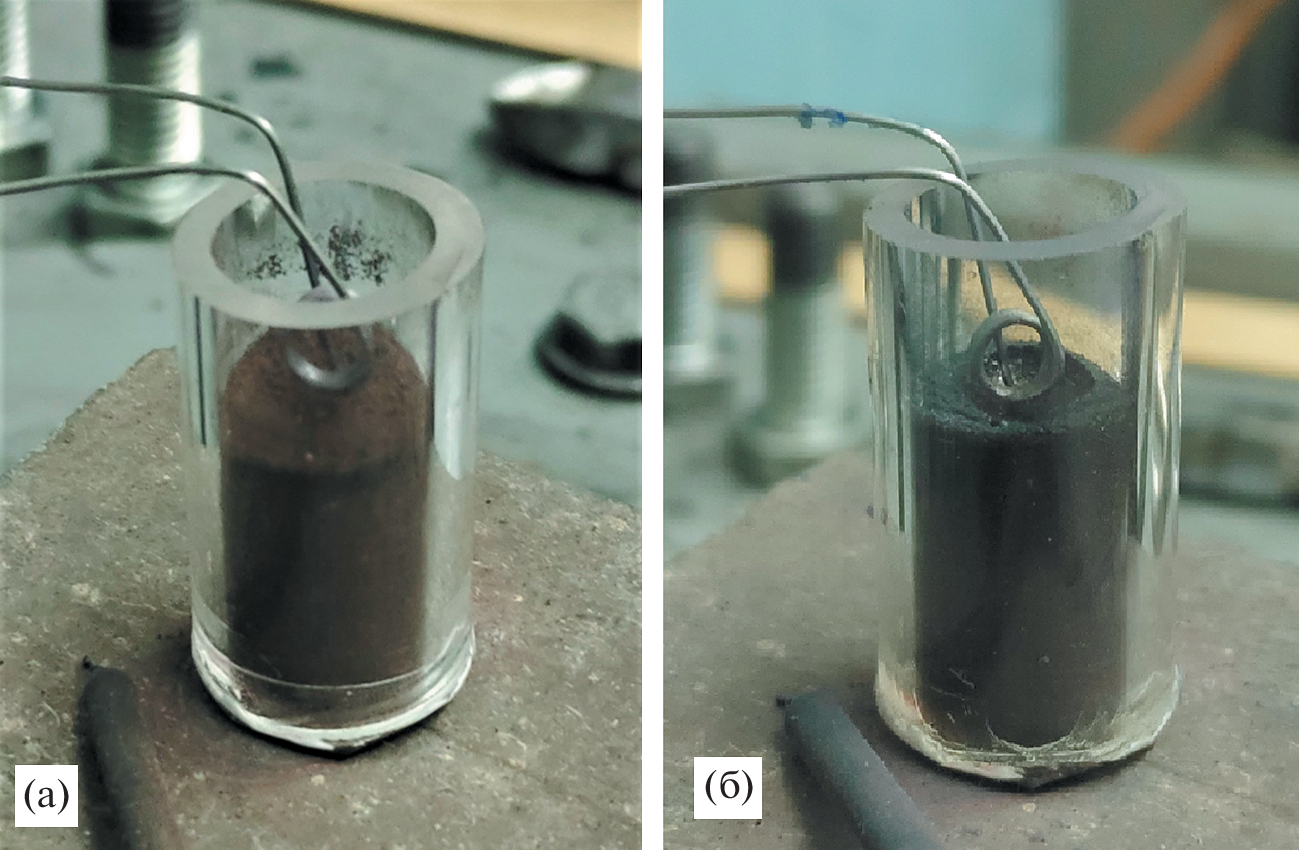

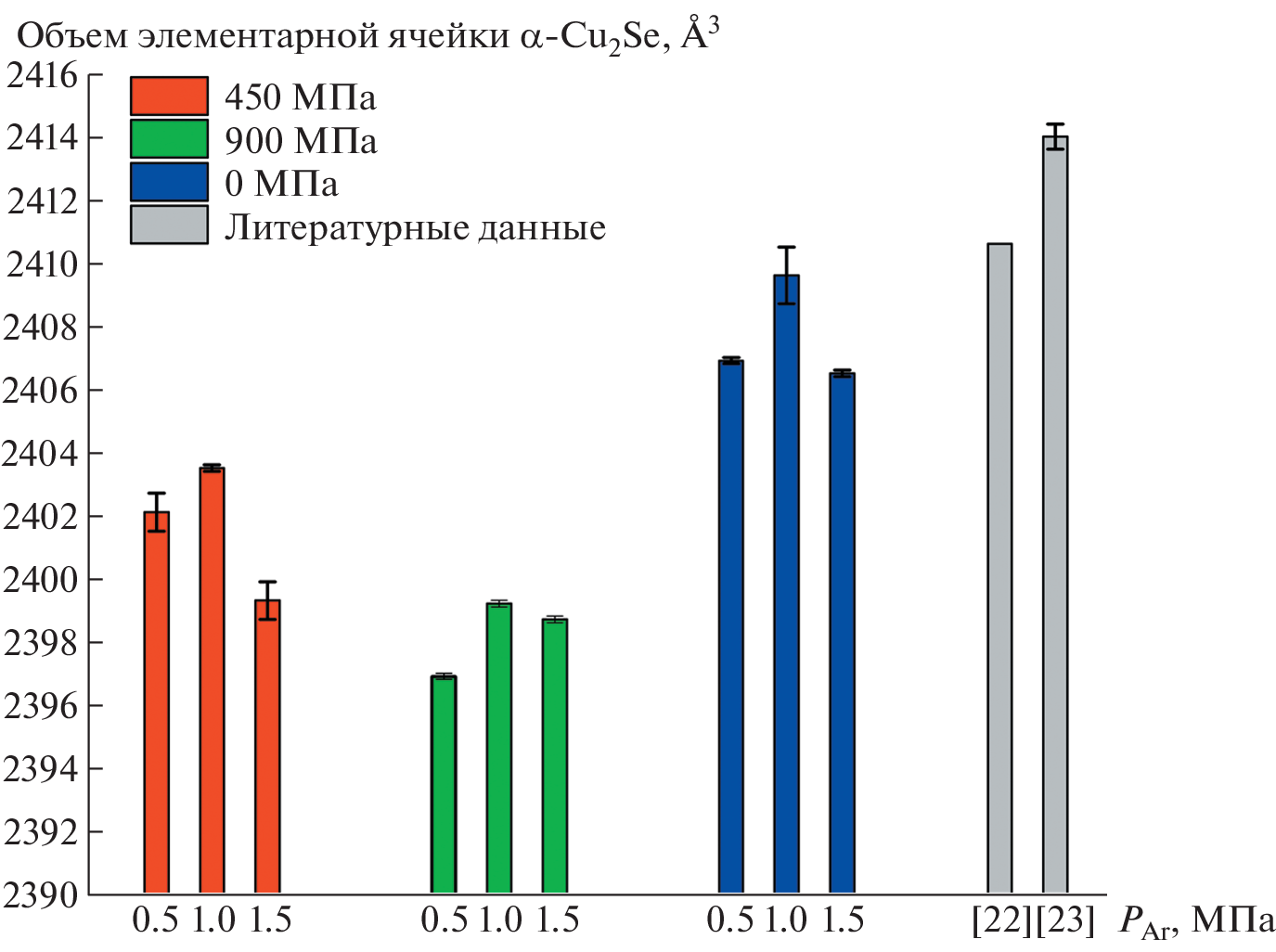

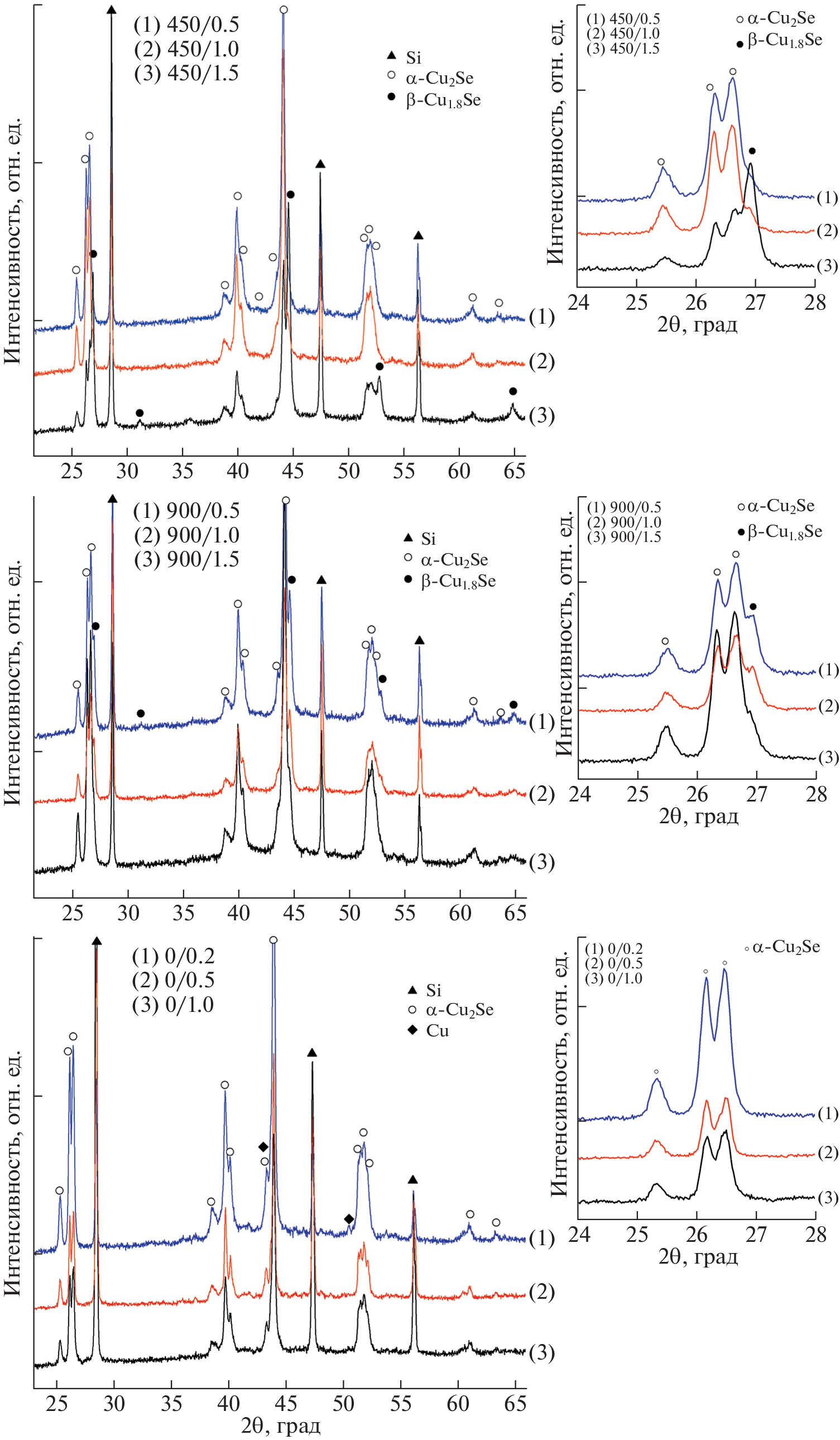

Методом самораспространяющегося высокотемпературного синтеза в режиме горения из порошковой смеси 2Cu + Se получен продукт на основе фазы α-Cu2Se. Исследовано влияние условий синтеза на состав продукта горения и определены параметры элементарной ячейки синтезированных фаз. Установлено, что в результате горения прессованных смесей 2Cu+Se при давлении Ar 0.5–1.5 МПа формируется продукт, содержащий две модификации Cu2Se – низкотемпературную моноклинную α-Cu2Se и высокотемпературную кубическую β-Cu1.8Se фазы. При горении смеси 2Cu+Se насыпной плотности при давлении Ar выше 0.5 МПа получен однофазный продукт – моноклинная фаза α-Cu2Se.

Ключевые слова

Об авторах

Г. Р. Нигматуллина

Институт структурной макрокинетики
и проблем материаловедения им. А.Г. Мержанова
Российской академии наук

Автор, ответственный за переписку.
Email: enigma@ism.ac.ru
Россия, Московская обл., Черноголовка

Д. Ю. Ковалев

Институт структурной макрокинетики
и проблем материаловедения им. А.Г. Мержанова
Российской академии наук

Автор, ответственный за переписку.
Email: kovalev@ism.ac.ru
Россия, Московская обл., Черноголовка

М. И. Алымов

Институт структурной макрокинетики
и проблем материаловедения им. А.Г. Мержанова
Российской академии наук

Автор, ответственный за переписку.
Email: alymov@ism.ac.ru
Россия, Московская обл., Черноголовка

Список литературы

  1. Nunna R., Qiu P., Yin M., Chen H., Hanus R., Song Q., Chen L. Ultrahigh thermoelectric performance in Cu2Sebased hybrid materials with highly dispersed molecular CNTs // Energy & Environmental Science. 2017. V. 10. I. 9. P. 1928–1935. https://doi.org/10.1039/c7ee01737e
  2. Hu Q., Zhang Y., Zhang Y., Li X.-J., Song H. High thermoelectric performance in Cu2Se/CDs hybrid materials // J. Alloys and Compounds. 2019. P. 152204. https://doi.org/10.1016/j.jallcom.2019.152204
  3. Lei J., Ma Z., Zhang D., Chen Y., Wang C., Yang X., Wang Y. High thermoelectric performance in Cu2Se superionic conductor with enhanced liquid-like behaviour by dispersing SiC // J. Materials Chemistry A. 2019. V. 7. P. 7006–7014. https://doi.org/10.1039/c8ta12210e
  4. Liu W.D., Yang L., Chen Z.G. Cu2Se thermoelectrics: property, methodology, and device // Nano Today. 2020. V. 35. P. 100938. https://doi.org/10.1016/j.nantod.2020.100938
  5. Liu H., Shi X., Xu F., Zhang L., Zhang W., Chen L., Li Q., Uher C., Day T., Snyder G.J. Copper ion liquid-like thermoelectrics // Nature Materials. 2012. V. 11. I. 5. P. 422–425. https://doi.org/10.1038/nmat3273
  6. Pourkiaei S.M., Ahmadi M.H., Sadeghzadeh M., Moosavi S., Pourfayaz F., Chen L., Pour Yazdi M.A., Kumar R. Thermoelectric cooler and thermoelectric generator devices: A review of present and potential applications, modeling and materials // Energy. 2019. V. 186. P. 115849. https://doi.org/10.1016/j.energy.2019.07.179
  7. Tohidi F., Holagh S.G., Chitsaz A. Thermoelectric Generators: A comprehensive review of characteristics and applications // Applied Thermal Engineering. 2022. V. 201. Pt A. P. 117793. https://doi.org/10.1016/j.applthermaleng.2021.117793
  8. Twaha S., Zhu J., Yan Y., Li B. A comprehensive review of thermoelectric technology: Materials, applications, modelling and performance improvement // Renewable and Sustainable Energy Reviews. 2016. V. 65. P. 698–726. https://doi.org/10.1016/j.rser.2016.07.034
  9. Liu W.-D., Yang L., Chen Z.-G. Cu2Se thermoelectrics: property, methodology, and device // Nano Today. 2020. V. 35. P. 100938. https://doi.org/10.1016/j.nantod.2020.100938
  10. Merzhanov A.G. In: Combustion and plasma synthesis of high-temperature materials / Ed. by Z. Munir, J. Holt. N.Y., 1990. P. 1–53.
  11. Su X., Fu F., Yan Y., Zheng G., Liang T., Zhang Q., Cheng X., Yang D., Chi H., Tang X., Zhang Q., Uher C. Self-propagating high-temperature synthesis for compound thermoelectrics and new criterion for combustion processing // Nature Communications, 2014. V. 5. P. 4908. https://doi.org/10.1038/ncomms5908
  12. Zhang J., Zhu T., Zhang C., Yan Y., Tan G., Liu W., Su X., Tang X. In-situ formed nano-pore induced by Ultrasonication boosts the thermoelectric performance of Cu2Se compounds // J. Alloys and Compounds. 2021. V. 881. P. 160639. https://doi.org/10.1016/j.jallcom.2021.160639
  13. Yu B., Liu W., Chen S., Wang H., Wang H., Chen G., Ren Z. Thermoelectric properties of copper selenide with ordered selenium layer and disordered copper layer // Nano Energy. 2012. V. 1. i. 3. P. 472–478. https://doi.org/10.1016/j.nanoen.2012.02.010
  14. Yang L., Chen Z.-G., Han G., Hong M., Zou Y., Zou J. High performance thermoelectric Cu2Se nanoplates through nanostructure engineering // Nano Energy. 2015. V. 16. P. 367–374. https://doi.org/10.1016/j.nanoen.2015.07.012
  15. Bulat L.P., Osvenskii V.B., Ivanov A.A., Sorokin A.I., Pshenay-Severin D.A., Bublik V.T., Tabachkova N.Yu., Panchenko V.P., Lavrentev M.G. Experimental and theoretical study of the thermoelectric properties of copper selenide // Semiconductors. 2017. V. 51. P. 854–857. https://doi.org/10.1134/S1063782617070041
  16. Nigmatullina G.R., Kovalev D.Yu., Bickulova N.N. SHS in the Cu–Se System // Intern. J. Self-Propagating High-Temperature Synthesis. 2021. V. 30. №. 3. P. 180–184. https://doi.org/10.3103/S1061386221030043
  17. Kovalev D.Y., Nigmatullina G.R., Bikkulova N.N. Synthesis of Cu2–nSe via autowave combustion of an elemental powder mixture // Inorganic Materials. 2021. V. 57. № 11. P. 1124–1134. https://doi.org/10.1134/S0020168521110078
  18. Siegrist T. Crystallographica – a software toolkit for crystallography // J. Applied Crystallography. 1997. V. 30. P. 418–419. http://www.crystallographica.co.uk
  19. International Centre for Diffraction Data. http://www.icdd.com
  20. Petříček V., Dušek M., Palatinus L. Crystallographic Computing System JANA2006: General features // Zeitschrift Für Kristallographie – Crystalline Materials. 2014. V. 229. No. 5. P. 345–352. https://doi.org/10.1515/zkri-2014-1737
  21. Cu-Se Binary Phase Diagram 33–38 at.% Se https://materials.springer.com/isp/phase-diagram/docs/c_0905191
  22. Cu2Se, α (Cu2Se ht1) Crystal Structure. https://materials.springer.com/isp/crystallographic/docs/sd_1834121
  23. Gulay L.D., Daszkiewicz M., Strok O.M., Pietraszko A. Crystal structure of Cu2Se // Chemistry of Metals and Alloys. 2011. V. 4. P. 200–205. https://doi.org/10.1002/chin.201125004
  24. Borchert W. Lattice transformations in the system Cu2–xSe. Z // Zeitschrift fuer Kristallographie, Kristallgeometrie, Kristallphysik, Kristallchemie. 1945. V. 106. P. 5–24.

Дополнительные файлы

Доп. файлы
Действие
1. JATS XML
2.

3.

Скачать (736KB)
4.

Скачать (169KB)
5.

Скачать (151KB)

© Г.Р. Нигматуллина, Д.Ю. Ковалев, М.И. Алымов, 2023

Согласие на обработку персональных данных с помощью сервиса «Яндекс.Метрика»

1. Я (далее – «Пользователь» или «Субъект персональных данных»), осуществляя использование сайта https://journals.rcsi.science/ (далее – «Сайт»), подтверждая свою полную дееспособность даю согласие на обработку персональных данных с использованием средств автоматизации Оператору - федеральному государственному бюджетному учреждению «Российский центр научной информации» (РЦНИ), далее – «Оператор», расположенному по адресу: 119991, г. Москва, Ленинский просп., д.32А, со следующими условиями.

2. Категории обрабатываемых данных: файлы «cookies» (куки-файлы). Файлы «cookie» – это небольшой текстовый файл, который веб-сервер может хранить в браузере Пользователя. Данные файлы веб-сервер загружает на устройство Пользователя при посещении им Сайта. При каждом следующем посещении Пользователем Сайта «cookie» файлы отправляются на Сайт Оператора. Данные файлы позволяют Сайту распознавать устройство Пользователя. Содержимое такого файла может как относиться, так и не относиться к персональным данным, в зависимости от того, содержит ли такой файл персональные данные или содержит обезличенные технические данные.

3. Цель обработки персональных данных: анализ пользовательской активности с помощью сервиса «Яндекс.Метрика».

4. Категории субъектов персональных данных: все Пользователи Сайта, которые дали согласие на обработку файлов «cookie».

5. Способы обработки: сбор, запись, систематизация, накопление, хранение, уточнение (обновление, изменение), извлечение, использование, передача (доступ, предоставление), блокирование, удаление, уничтожение персональных данных.

6. Срок обработки и хранения: до получения от Субъекта персональных данных требования о прекращении обработки/отзыва согласия.

7. Способ отзыва: заявление об отзыве в письменном виде путём его направления на адрес электронной почты Оператора: info@rcsi.science или путем письменного обращения по юридическому адресу: 119991, г. Москва, Ленинский просп., д.32А

8. Субъект персональных данных вправе запретить своему оборудованию прием этих данных или ограничить прием этих данных. При отказе от получения таких данных или при ограничении приема данных некоторые функции Сайта могут работать некорректно. Субъект персональных данных обязуется сам настроить свое оборудование таким способом, чтобы оно обеспечивало адекватный его желаниям режим работы и уровень защиты данных файлов «cookie», Оператор не предоставляет технологических и правовых консультаций на темы подобного характера.

9. Порядок уничтожения персональных данных при достижении цели их обработки или при наступлении иных законных оснований определяется Оператором в соответствии с законодательством Российской Федерации.

10. Я согласен/согласна квалифицировать в качестве своей простой электронной подписи под настоящим Согласием и под Политикой обработки персональных данных выполнение мною следующего действия на сайте: https://journals.rcsi.science/ нажатие мною на интерфейсе с текстом: «Сайт использует сервис «Яндекс.Метрика» (который использует файлы «cookie») на элемент с текстом «Принять и продолжить».
