Особенности синтеза сложных эфиров пентаэритрита в различных растворителях

Юлия Федоровна Иванова; Иванова Юлия Федоровна; Владимир Владимирович Емельянов; Емельянов Владимир Владимирович; Евгений Леонидович Красных; Красных Евгений Леонидович; Дмитрий Александрович Фетисов; Фетисов Дмитрий Александрович; Светлана Васильевна Леванова; Леванова Светлана Васильевна; Владимир Андреевич Шакун; Шакун Владимир Андреевич

doi:10.31857/S0028242124010068

Особенности синтеза сложных эфиров пентаэритрита в различных растворителях

Authors: Иванова Ю.Ф.¹, Емельянов В.В.¹, Красных Е.Л.¹, Фетисов Д.А.¹, Леванова С.В.¹, Шакун В.А.¹
Affiliations:
1. Самарский государственный технический университет
Issue: Vol 64, No 1 (2024)
Pages: 73-79
Section: Articles
URL: https://journals.rcsi.science/0028-2421/article/view/261208
DOI: https://doi.org/10.31857/S0028242124010068
EDN: https://elibrary.ru/OINOUV
ID: 261208

Cite item

Full Text

Abstract
Full Text
About the authors
References
Supplementary files
Statistics

Abstract

На примере модельной реакции этерификации масляной кислоты пентаэритритом проведены комплексные исследования и рассмотрены варианты оптимизации процесса с целью снижения времени синтеза сложных эфиров пентаэритрита, уменьшения побочных реакций и смолообразования; аргументированы возможные способы выделения растворителя из реакционной массы. Установлено, что применение сульфолана или бифенила в качестве растворителя при катализе сульфокислотами (метан- или толуол-сульфокислота) позволяет сократить время контакта для достижения 50% конверсии по пентаэритриту до 2–8 мин при равных условиях по сравнению с режимом самокатализа (27–578 мин); при этом цветность реакционной массы, определенная по платино-кобальтовой шкале Хазена в соответствии со стандартом ИСО 2211-73, составляет 20–52 единиц против >9800 единиц Хазена в режиме самокатализа.

Keywords

пентаэритрит, этерификация, смазочные материалы, селективность, растворители

Full Text

Сложные эфиры на основе пентаэритрита и карбоновых кислот С₅–С₁₀ обладают уникальными эксплуатационными свойствами и являются основой синтетических масел пятой группы, которые обеспечивают надежную работу газотурбинных двигателей при жестких эксплуатационных режимах [1–8]. Основной метод их получения – реакция этерификации, которая может быть реализована в режиме самокатализа или в присутствии кислотных катализаторов. На схеме 1 показаны реакции получения моно- (1), ди- (2), три- (3) и тетраэфиров (4) пентаэритрита.

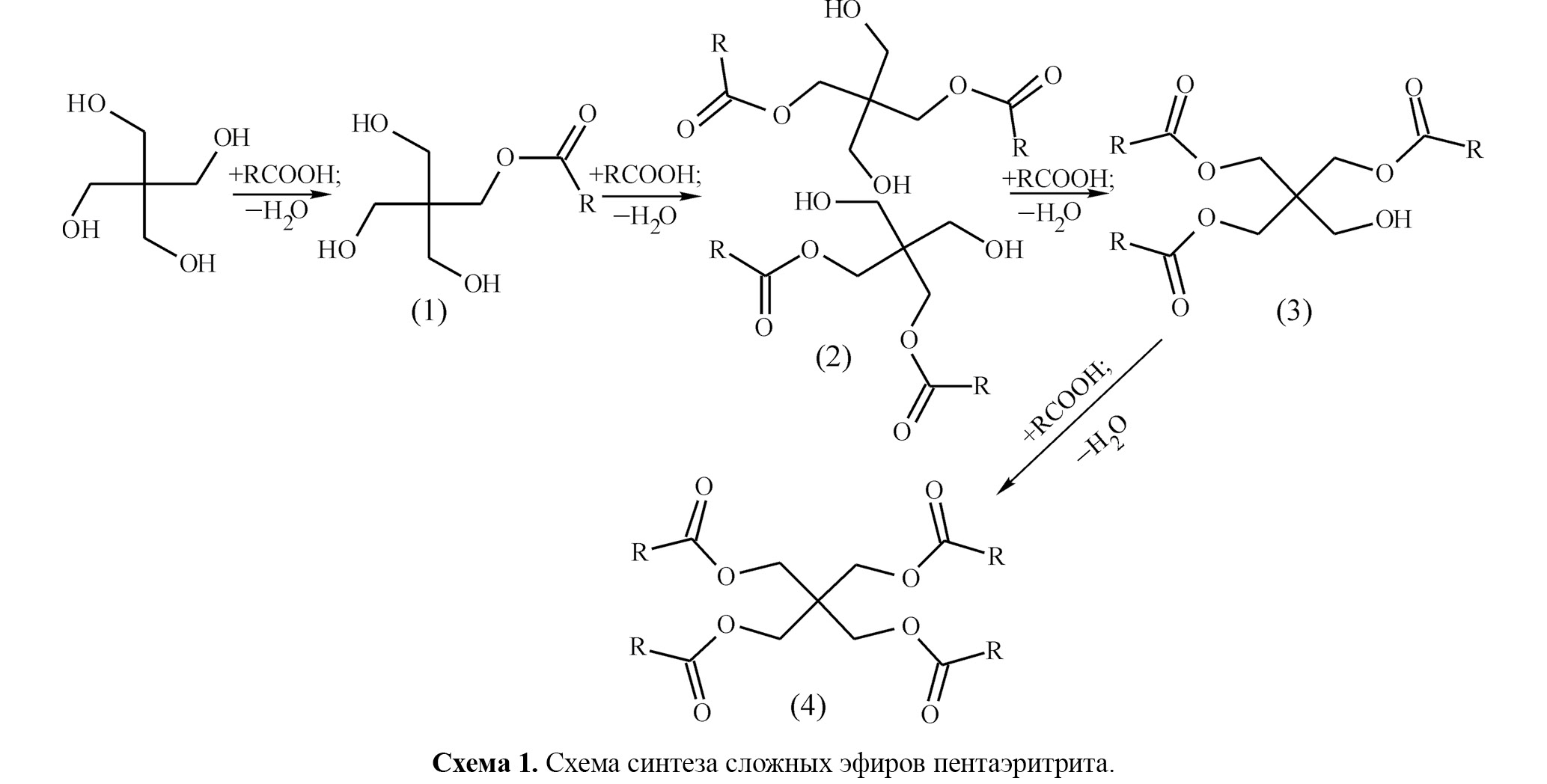

Схема 1. Схема синтеза сложных эфиров пентаэритрита.

Основной проблемой при синтезе целевых продуктов является интенсивное смолообразование, вызванное протеканием побочных реакций: межмолекулярной дегидратации спиртов, их последующей этерификации, а также процессами деструкции получаемых сложных эфиров. Это приводит к снижению цветостабильности реакционных смесей, повышению их вязкости, что затрудняет дальнейшее выделение целевых эфиров пентаэритрита, приводит к нестабильности эксплуатационных характеристик смазочных масел.

Использование термического (100–150°C) варианта проведения процесса (самокаталитический режим), является очень длительным процессом, где время реакции может варьироваться на уровне 20–80 ч [9].

При гомогенном катализе обычно используют минеральные кислоты: ортофосфорную, серную, сульфокислоты, а также соли металлов карбоновых кислот (например, 2-этилгексаноаты олова). Их применение значительно сокращает время реакции, однако способствует образованию большого количества побочных продуктов [10–11].

Основным направлением исследований последнего десятилетия в мировой практике является возможность применения гетерогенных кислотных катализаторов различной природы: так, в работе [12] для этерификации полиолов использовали Amberlist-15, однако агрессивная реакционная среда в виде карбоновых кислот и маслогенных соединений неизбежно приводит к гибели полимерной матрицы рассматриваемого катализатора во время процесса. Еще одним из вариантов гетерогенного катализа, дошедшего до промышленного получения сложных эфиров канифольных кислот, является оксид цинка, нанесенный на Fe₃O₄. Показано, что этот катализатор эффективен при высоких температурах (~250°C), при которых, однако, проходит декарбоксилирование карбоновых кислот и другие побочные процессы, приводящие реакционную систему в осмоленное состояние [13, 14].

Другое интересное направление в современных поисках оптимизации процесса этерификации – это выбор реакционной среды, состоящей из органического субстрата, растворителя и катализатора. Из литературных данных [15, 16] известно, что структура и свойства растворителей оказывают влияние на ход процесса: они способны к ингибированию реакции или же, наоборот, усилению диссоциации катализатора; изменять механизмы взаимодействия реагирующих молекул. К сожалению, в настоящее время известное количество работ в данном направлении невелико, причем исследования в основном базируются на достаточно простых реакционных системах [17, 18]. Поэтому исследование процессов этерификации полиолов в условиях различных сред представляется весьма актуальной задачей.

Цель работы – исследование вариантов проведения процесса этерификации масляной кислоты пентаэритритом с использованием различных растворителей при самокаталитическом и каталитическом режимах.

ЭКСПЕРИМЕНТАЛЬНАЯ ЧАСТЬ

Исходные реагенты и инертные растворители являлись коммерческими образцами. В качестве модельной системы была выбрана реакция этерификации масляной кислоты пентаэритритом. Выбор в пользу масляной кислоты был обусловлен ее экспериментальной доступностью: относительно низкой стоимостью, а также коротким временем хроматографического анализа исходных реагентов и продуктов реакции.

Вещества, использованные в качестве растворителей, – сульфолан, бифенил, дифенилоксид, хинолин, мезителен, псевдокумол и N-метил-2-пирролидон – подбирались с учетом их термостабильности в выбранном температурном диапазоне и различных показателей диэлектрической проницаемости.

В качестве гомогенных катализаторов были выбраны: ортофосфорная, п-толуолсульфокислота и метансульфокислота.

Чистота исходных реагентов и растворителей подтверждалась методом газовой хроматографии и находилась на уровне >99% (контроль ГЖХ). Исходный пентаэритрит (ОАО Метафракс) содержал в себе порядка 3–4 мас. % примесного дипентаэритрита. Очистку пентаэритрита проводили методом многократной перекристаллизации из бидистиллированной воды. После вакуумной осушки полиол подвергали сублимации, в результате чего удалось достичь чистоты 99.8% (ГЖХ).

Синтез проводили в открытом реакторе смешения, представляющем собой трехгорлую колбу, снабженную насадкой Дина–Старка, соединенной с холодильником Либиха, механическим перемешивающим устройством и пробоотборником. Интервал температур эксперимента 110–150°C с шагом в 10°C; температуру реакционной зоны поддерживали при помощи циркуляционного масляного термостата с точностью ±0.15°C, теплоноситель – ПМС-200 (полиметилсилоксан). При этерификации использовали мольное соотношение спирта и масляной кислоты 1 : 8; количество растворителя 30 мас. %; количество катализатора составляло 1 мас. % на реакционную массу. Все исследования проводили до 50%-ной конверсии по пентаэритриту (для сравнения).

Анализ продуктов этерификации пентаэритрита проводили методом газовой хроматографии на приборе Кристалл 2000М, снабженном пламенно-ионизационным детектором и капиллярной колонкой с привитой неполярной фазой DB-1. Реакционные смеси растворяли в N-метилпироллидоне с последующим внесением н-алканов (в качестве стандарта) с предварительной калибровкой по пентаэритриту и целевым продуктам. Калибровочные коэффициенты для промежуточных продуктов реакции – моно-, ди-, триэфиров пентаэритрита – определяли, исходя из предположения об аддитивном вкладе кислотного фрагмента в молекулу пентаэритрита [19].

Для оценки достоверности калибровочных коэффициентов рассчитывали материальный баланс в каждой экспериментальной точке. Количество непрореагировавшей кислоты определяли титрометрически, а количество реакционной воды определяли расчетным методом, исходя из количества полученных сложных эфиров. Расхождения расчетного материального баланса и загруженного количества реагентов не превышали 2–3%.

Идентификация компонентов сложной реакционной смеси выполнена методом ГХ-МС на газовом хроматографе Agilent 6850, оснащенном капиллярной колонкой Agilent 19091S-433E (30 м × 250 мкм × 0.25 мкм) HP-5MS (неподвижная фаза 5% дифенилполисилоксана + 95% диметилполисилоксана) и масс-селективным детектором Agilent 5975C VL MSD при ионизирующем напряжении 70 эВ.

При идентификации впервые были получены данные для промежуточных моно-, ди-, три- эфиров, не описанные в литературе – 70 eV, m/z, (структура, отн. %):

С4-моноэфир 207 (M^+•+ 1, 3); 206 (M^+•, 0); 143 ([M^+•–CH₃O^•; –CH₃OH]⁺, 20); 71 (С₄H₇O⁺, 100); 57 (С₄H₉⁺, 18); 43 (С₃H₇⁺, 25).

С4-диэфир 276 (M^+•, 0); 259 ([M^+•–OH^•]⁺, 3); 257 ([M^+•; –H^•; –H₂O]⁺, 3); 243 ([M^+•–H_2; –CH₃O^•]⁺, 1); 228 ([M^+•–OH^•; –CH₃O^•]^+•, 20); 157 ([M^+•–OH^•; –C₅H₁₀O₂]⁺, 10); 141 ([M^+•–C₅H₉O₂^•; –H₂; –CH₃OH]⁺, 30); 71 (С₄H₇O⁺, 100); 43 (С₃H₇⁺, 20).

С4-триэфир 346 (M^+•, 0); 328 ([M^+•–H₂O]⁺, 3); 313 ([M^+•–H₂; –CH₃O^•]⁺, 2); 300 ([M^+•–СH₃OСH₃]^{+ •}, 4); 287 ([M^+•–С₂H₅OСH₂^•]⁺, 17); 259 ([M^+•–C₄H₇O₂^•]⁺, 21); 243 ([M^+•–C₅H₁₁O₂^•]⁺, 11); 228 ([M^+•–СH₃OС₄H₇О₂]⁺, 25); 141 ([M^+•–СH₃OС₄H₇О₂; –C₄H₇O₂^•]⁺, 23); 71 (С₄H₇O⁺, 100); 43 (С₃H₇⁺, 25)

Цветность определяли по платинокобальтовой шкале Хазена в соответствии со стандартом ИСО 2211-73.

РЕЗУЛЬТАТЫ И ИХ ОБСУЖДЕНИЕ

Полученные результаты исследований в режиме самокатализа для трех температур приведены в табл. 1.

Таблица 1. Результаты этерификации масляной кислоты пентаэритритом в различных растворителях в режиме самокатализа

№ п/п	Условия	Т, °C	Время достижения 50%-ной конверсии, мин	Содержание сложных эфиров пентаэритрита в реакционной смеси, мас. %				Цветность реакц. массы
№ п/п	Условия	Т, °C	Время достижения 50%-ной конверсии, мин	моно	ди	три	тетра	Ед. Х
1	Без растворителя	110	578	43.03	37.4	16.61	2.92	9876
		120	333	47.22	36.2	14.30	2.26	10159
		150	27	76.40	20.51	2.63	0.45	17623
Растворители
2	N-Метил-2-пирролидон	110	–	–	–	–	–	49713
3	Псевдокумол	110	1412	35.11	37.68	22.36	4.85	1113
		120	522	43.55	35.07	17.71	3.67	1348
		150	60	66.50	27.99	5.06	0.45	1903
4	Хинолин	110	600	39.79	39.44	18.20	2.57	189
		120	271	48.35	35.37	14.34	1.94	193
		150	45	71.62	24.30	3.84	0.24	506
5	Мезителен	110	3030	29.40	36.71	26.62	7.26	84
		120	1039	39.83	34.26	20.61	5.3	99
		150	96	68.16	27.60	4.25	0.00	199
6	Бифенил	110	1193	49.06	36.01	13.05	1.88	26
		120	356	51.50	35.6	11.34	1.53	27
		150	45	73.07	22.58	4.11	0.25	26
7	Дифенилоксид	110	1167	31.86	36.9	24.57	6.66	40
		120	420	45.93	36.5	15.19	2.29	42
		150	45	72.76	23.17	3.61	0.46	43
8	Сульфолан	110	1203	30.31	42.74	23.99	2.96	22
		120	522	42.99	36.31	18.46	2.25	26
		150	48	77.41	18.85	3.42	0.32	22

По результатам исследований, приведенных в табл. 1, видно, что отсутствие растворителя (опыт 1) приводит систему к достаточно высокой степени окрашенности от оранжевого до темно-коричневого цвета (цветность >9800 единиц по Хазену), а также к сильному росту вязкости среды, что затрудняет удаление реакционной воды.

По этой же причине из дальнейших исследований были исключены N-метилпирролидон (опыт 2) и псевдокумол (опыт 3), поскольку на всем температурном интервале реакционная система подвергалась интенсивному осмолению, вплоть до образования черной высоковязкой смолы, не поддающейся качественному и количественному анализу.

Отмечено, что лучшие результаты: показатель цветности и время достижения 50% конверсии по пентаэритриту получены для трех растворителей: бифенил (опыт 6), дифенилоксид (опыт 7), сульфолан (опыт 8). Дифенилоксид был исключен из дальнейших исследований в связи со сложностью его выделения из реакционной массы.

Далее в среде выбранных растворителей, бифенила и сульфолана, проводили этерификацию при гомогенном катализе.

Результаты, приведенные в табл. 2, показывают, что путем эффективного сочетания растворителя и гомогенного катализатора можно влиять на селективность получения сложных эфиров пентаэритрита. Цветность во всех случая варьируется на уровне 20–52 единиц по Хазену.

Таблица 2. Результаты этерификации при гомогенном катализе в рекомендованных растворителей

Катализ – метансульфокислота (МСК)
Растворитель	Т, °C	Содержание сложных эфиров пентаэритрита в реакционной смеси, мас. %				Цветность
		моно	ди	три	тетра	Ед. Х.
Бифенил	110	18.21	44.00	33.35	4.44	44
	120	33.40	42.28	21.97	2.34	42
	150	34.11	38.07	25.11	2.71	44
Сульфолан	110	27.55	44.11	25.80	2.55	20
	120	34.24	45.52	19.00	1.24	20
	150	42.96	44.53	11.75	0.75	25
Катализ – п-толуолсульфокислота (п-ТСК)
Бифенил	110	37.37	40.82	19.89	1.93	49
	120	53.12	33.68	12.41	0.79	48
	150	48.02	39.82	11.46	0.71	52
Сульфолан	110	54.17	36.48	8.94	0.41	24
	120	50.13	40.33	9.15	0.38	25
	150	36.06	42.39	20.29	1.31	23
Катализ – ортофосфорная кислота
Бифенил	110	40.04	41.39	16.87	1.69	26
	120	18.97	45.96	30.45	4.62	24
	150	70.27	26.12	3.44	0.17	50
Сульфолан	110	51.45	33	12.47	3.09	22
	120	23.92	42.32	26.66	7.1	22
	150	62.78	32.8	4.29	0.13	40

На рис. 1 и 2 показаны зависимости времени достижения пятидесятипроцентной конверсии по пентаэритриту от температуры при гомогенном катализе в присутствии выбранных нами растворителей.

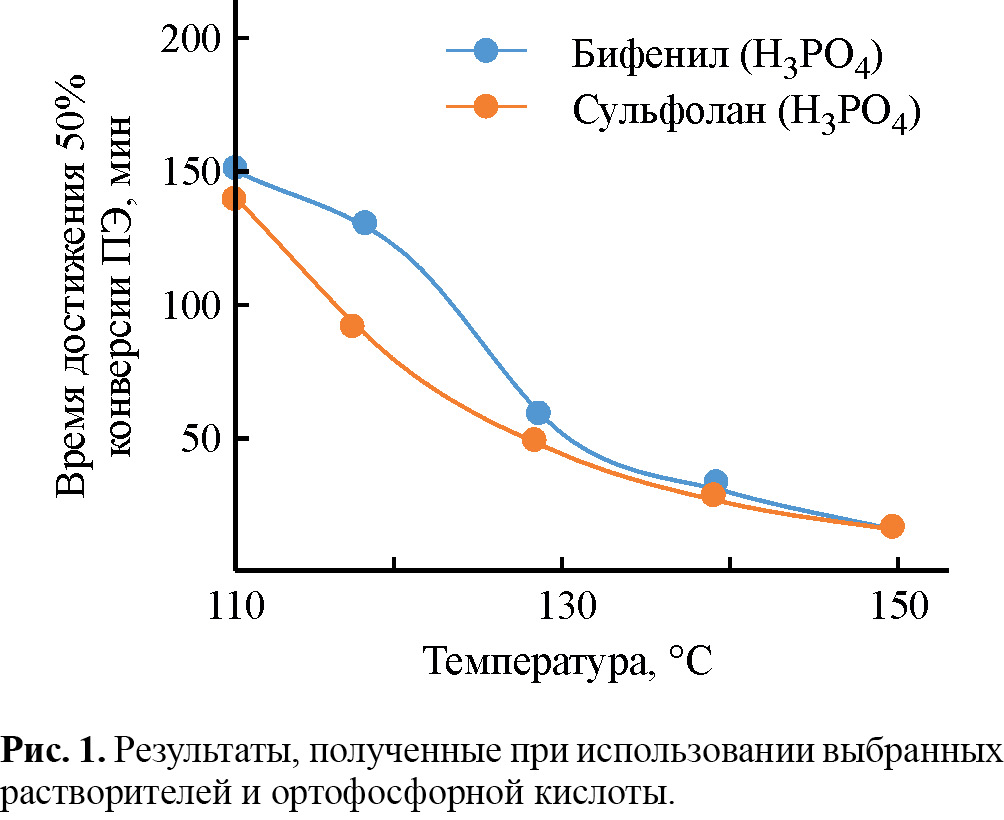

Рис. 1. Результаты, полученные при использовании выбранных растворителей и ортофосфорной кислоты.

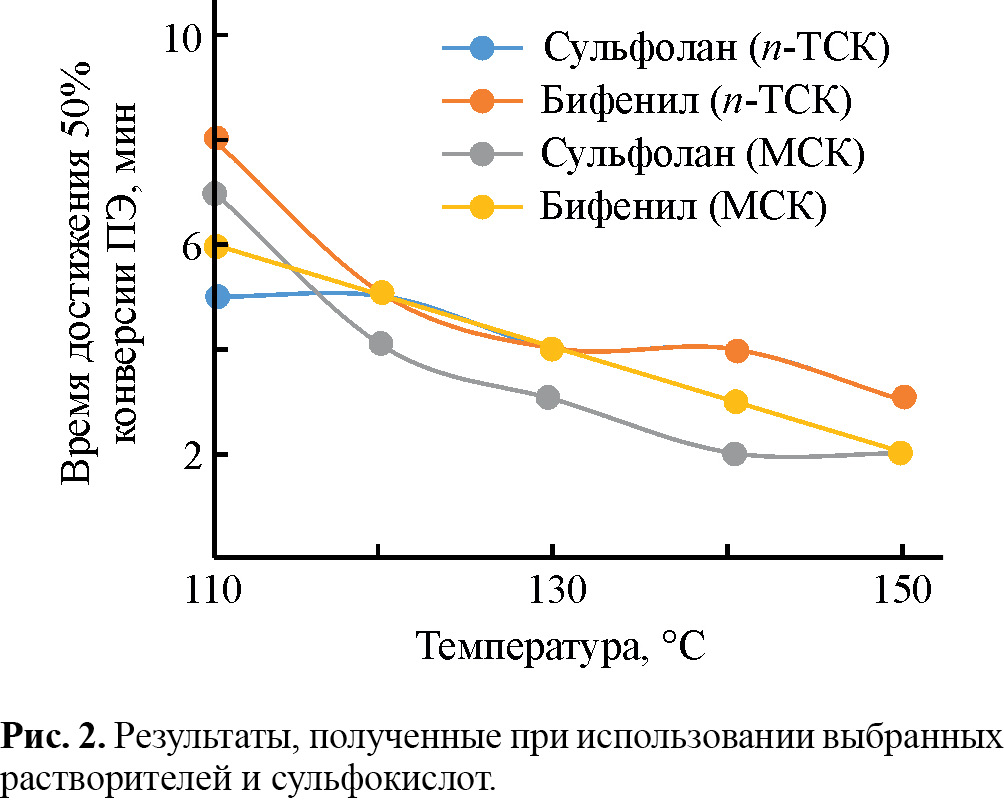

Рис. 2. Результаты, полученные при использовании выбранных растворителей и сульфокислот.

Лучшие результаты демонстрируют сульфокислоты (рис. 2). Пятидесятипроцентную конверсию по пентаэритриту в растворителях при катализе сульфокислотами можно достичь за 2–8 мин, в то время как при катализе ортофосфорной кислотой это удается осуществить за более длительный промежуток времени (15–150 мин).

Такая разница во времени реакции, очевидно, связана с различным поведением катализаторов в выбранных нами апротонных растворителях.

На основании литературных данных [20] известно, что большинство неводных растворителей обладают дифференцирующим действием, которое уменьшает силу кислот по сравнению с водой. Это объясняет закономерность хода процесса при использовании ортофосфорной кислоты – ортофосфорная кислота хуже диссоциирует в отсутствии водной среды.

Известно также, что в среде сульфонов серосодержащие катализаторы ведут себя более активно по сравнению с какими-либо другими катализаторами [21]. В нашем случае это объясняет высокую активность сульфокислот в сочетании с сульфоланом.

Отметим, что, хотя сульфокислоты и показывают сравнительно схожие результаты, однако пара-толуолсульфокислота обладает меньшей стабильностью в рассмотренных системах по сравнению с метансульфоновой кислотой в связи с возможным протеканием реакции гидролиза в кислой среде при нагревании, проходящей по следующей схеме:

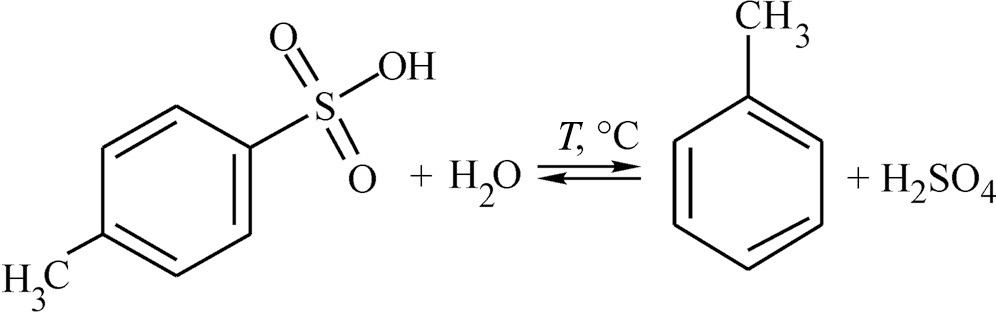

Схема 2. Гидролиз п-толуолсульфокислоты.

Это подтверждается обнаруженными следовыми количествами толуола на хроматограммах, из чего следует, что предпочтительней в данном процессе использование метансульфокислоты.

Важной проблемой при использовании растворителей является разработка эффективного метода выделения растворителя и его дальнейшее использование. Учитывая, что рекомендованные нами растворители имеют достаточно высокие температуры кипения (бифенил – 255°С, сульфолан – 285°С), становится очевидным, что процесс выделения их из реакционной смеси будет сопряжен с высокими энергозатратами при использовании процессов ректификации или вакуумных отгонок. В случае с бифенилом установлено, что он легко кристаллизуется из реакционной массы при комнатной температуре. Сульфолан хорошо смешивается с водой, что открывает возможности для проведения эффективной очистки экстракционными методами.

ЗАКЛЮЧЕНИЕ

В результате проведенных исследований предложен новый комплексный подход к синтезу сложных эфиров пентаэритрита, базирующийся на синергии растворителей и катализаторов. В ходе работы можно сделать следующие заключения:

Условия процесса этерификации были оптимизированы путем комбинирования сред растворитель–катализатор, существенно подавляющих процессы смолообразования, сохраняя при этом возможность катализа реакции.
В присутствии выбранных растворителей и гомогенных катализаторов (сульфокислот) процесс образования эфиров протекает со значительным увеличением скорости – время достижения полуконверсии пентаэритрита снижается до 2–8 мин; цветность по Хазену 20–52 единиц.
Из ряда растворителей для процесса рекомендованы среды бифенила и сульфолана в комплексе с гомогенными катализаторами. При использовании данных соединений возможно эффективное извлечение бифенила из реакционной среды путем его кристаллизации при комнатной температуре; система, содержащая сульфолан, при добавлении воды расслаивается, и создается двухкомпонентная система, имеющая перспективу при определенных условиях отделять фазу, содержащую сульфолан, непрореагировавшую карбоновую кислоту, катализатор и продукты неполного замещения пентаэритрита с вовлечением их в рецикл процесса.

КОНФЛИКТ ИНТЕРЕСОВ

Авторы заявляют об отсутствии конфликта интересов, требующего раскрытия в данной статье.
