Рассматривается поступательное движение в жидкости тела (корпуса) с внутренней подвижной массой. Внешнее сопротивление пропорционально квадрату скорости тела и зависит от направления движения. Управление осуществляется при помощи силы взаимодействия внутреннего тела с корпусом. Построены и проанализированы движения с периодическим изменением скоростей. Оценена средняя скорость перемещения системы.

Полный текст

Динамика мобильных систем, управляемых при помощи внутренних подвижных масс, привлекает в последние годы значительное внимание. Роботы, движение которых основано на целенаправленном перемещении внутренних масс, часто называются капсульными роботами или вибророботами. Эти роботы не имеют внешних подвижных элементов, могут иметь гладкие и герметичные корпуса и способны перемещаться в трубах и различных средах, выполняя операции измерения и мониторинга. Миниатюрные капсульные роботы нашли применение в медицине для диагностики и доставки медикаментов.

Периодические движения виброробота в среде с квадратичным сопротивлением изучались в работах [1–3]. Динамика мобильных систем с внутренними подвижными массами в средах с сопротивлением, включая оптимизацию таких движений, исследовалась в работах [3–11].

В работе рассматривается поступательное прямолинейное движение в жидкости твердого тела (корпуса), управляемое при помощи внутренней подвижной массы. Сила внешнего сопротивления жидкости, действующая на корпус, предполагается зависящей от направления движения и пропорциональной квадрату скорости движения корпуса.

В отличие от работ [8–11], где рассматривается кинематическое управление, при котором управляющим воздействием служит скорость движения внутренней массы относительно корпуса, в данной работе рассматривается динамическое управление. Здесь в качестве управляющего воздействия выступает сила взаимодействия внутренней массы с корпусом. При этом все скорости изменяются непрерывно и отсутствуют ударные взаимодействия тел.

Построены и проанализированы управляемые движения с периодическим изменением скоростей. Оценена средняя скорость перемещения системы.

УПРАВЛЯЕМАЯ СИСТЕМА

Рассматривается управляемая механическая система, способная передвигаться прямолинейно и поступательно в жидкости. Система состоит из двух тел: корпуса массы M и внутренней массы m, которая снабжена двигателем (актюатором) и может перемещаться относительно корпуса внутри некоторой полости длины l (рис. 1). Обозначим через R силу сопротивления жидкости, приложенную к корпусу, а через F – управляющую силу, приложенную к массе m и развиваемую актюатором; следовательно, к корпусу приложена сила –F.

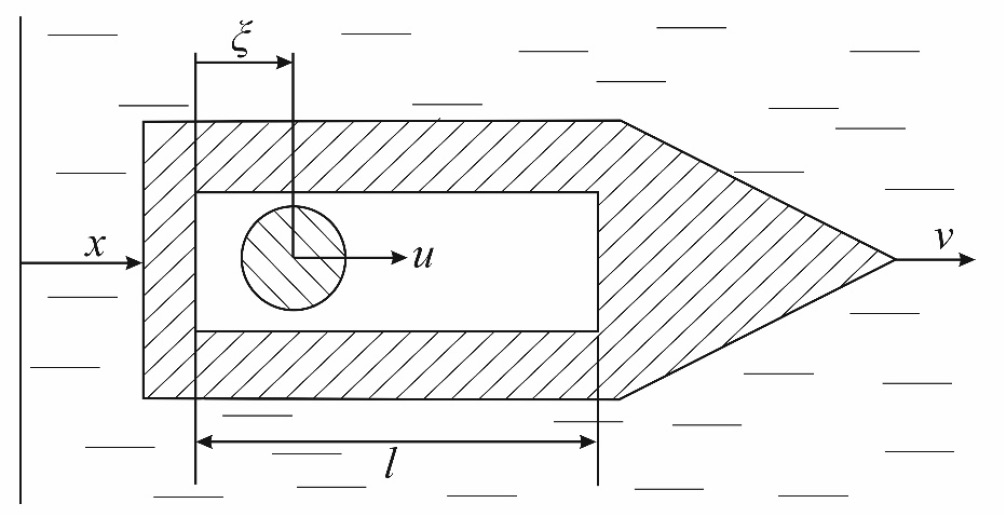

Рис. 1. Механическая система.



Обозначим через x смещение корпуса относительно некоторой инерциальной системы координат, через v – скорость корпуса, через ξ – смещение внутренней массы относительно корпуса, а через η – скорость этой массы относительно корпуса. Кинематические соотношения имеют вид

x˙=v,  ξ˙=η, (1)

динамические уравнения представим в виде

Mv˙=RF,  m(v˙+η˙)=F. (2)

Предполагаем, что сила сопротивления при движении корпуса вперед, т.е. при v>0, направлена против скорости и квадратичным образом зависит от скорости. Имеем

R=Mcv2 ïðè v0, (3)

где c>0 – коэффициент сопротивления. Управляющую силу F представим в виде

F=MF0u,  u1, (4)

где F0 – величина управляющей силы на единицу массы корпуса, u – управление, которое будем принимать равным ±1.

Для пояснения смысла введенных соотношений и последующего перехода к безразмерным переменным рассмотрим сначала пассивное движение корпуса по инерции. Положим F=0 и получим из уравнений (1)–(3)

x˙=v,  v˙=cv2.

Разделив второе из этих уравнений на первое, получим

dvdx=cv.

Интегрируя это уравнение при начальном условии v=0 при x=0, найдем

v=v0ecx.

Отсюда следует, что коэффициент сопротивления с имеет размерность, обратную длине, и можно положить

ñ=L1, (5)

где L – длина пути, на котором скорость движения по инерции уменьшается в е раз.

Рассмотрим теперь движение при максимальной по величине управляющей силе, приложенной к корпусу и направленной вдоль скорости v. Положим u=1 и подставим равенства (4) и (5) в первое уравнение (2). Получим

v˙=cv2+F0. (6)

Интегрируя уравнение (6) при начальном условии v(0)=0, находим

v(t)=ve2cvt1e2cvt+1,

где введено обозначение

v=F0/c. (7)

Отсюда следует, что v(t)v при  t, где v – скорость, при которой правая часть уравнения (6) обращается в нуль, т.е. предельная скорость, до которой может разогнаться корпус.

Для перехода к безразмерным переменным выберем в качестве единицы длины величину L из (5) и в качестве единицы скорости величину  из (7). В качестве единицы времени возьмем

T0=Lv=LF0. (8)

Введем безразмерные переменные соотношениями

t=T0t',  x=Lx',  ξ=Lξ',  v=vv',  η=vη' (9)

В дальнейшем новые (безразмерные) переменные обозначаем теми же буквами, что и размерные, штрихи опускаем. Используя принятые единицы длины L и времени T0, введем безразмерные длину полости и период движения соотношениями, аналогичными (9):

l'=l/L,  T'=T/T0.

Штрихи здесь также будем опускать.

Кинематические соотношения после замены (9) сохраняются в виде (1). Динамические уравнения (2) после перехода к безразмерным переменным с учетом соотношений (3)–(5), (7) примут вид

v˙=v2u  ïðè  v0, (10)

κv˙+η˙=u,   κ=m/M. (11)

При движении корпуса назад, т.е. при v<0, сила сопротивления снова определяется формулой (3), в которой вместо коэффициента сопротивления с должен фигурировать другой коэффициент c. Так как форму корпуса естественно выбирать обтекаемой, имеем c>c. Положим

c=c/r,  r<1. (12)

После перехода к безразмерным переменным (9) первое уравнение (2) при v<0 примет вид, аналогичный (10):

v˙=v2ru при v<0. (13)

Таким образом, динамика рассматриваемой системы описывается соотношениями (1), (10), (11), (13).

Ранее динамика подобной системы, управляемой при помощи внутренней массы, рассматривалась в ряде работ [8, 10, 11] в предположении, что управление задается кинематическим образом, т.е. путем выбора скорости движения внутренней массы относительно корпуса. При резком изменении относительной скорости внутренней массы в системе происходят удары, в частности, при достижении подвижной массой концов полости. Рассматриваемая в данной работе математическая модель, в которой управление осуществляется силой взаимодействия внутренней массы с корпусом, свободна от этого недостатка – здесь все скорости изменяются непрерывно.

ПЕРИОДИЧЕСКОЕ ДВИЖЕНИЕ

Рассматриваем движения, при которых скорость корпуса v(t) и относительная скорость внутренней массы η(t), а также смещение внутренней массы относительно корпуса ξ(t) изменяются периодически с периодом Т. Так как движение корпуса в сопротивляющейся среде со скоростью, сохраняющей постоянное направление, невозможно, то обязательно есть моменты времени, в которых скорость v(t) обращается в нуль. Один из таких моментов примем за начало отсчета времени. Условия периодичности скоростей примут вид

v(0)=v(T)=0,  η(0)=η(T)=η0, (14)

где η0 – пока неизвестная начальная скорость внутренней массы относительно корпуса.

Обозначим через ξ0 начальное смещение внутренней массы относительно корпуса. Условие периодичности смещения запишем в виде

ξ(0)=ξ0,  ξ(T)=ξ0. (15)

Будем рассматривать движения, при которых управление u(t) всегда максимально по величине и принимает одно из крайних значений u=±1. Без нарушения общности полагаем, что u=1 на начальном участке, и при этом v<0. Периодическое изменение скорости v(t) будет построено в соответствии со схемой, представленной на рис. 2, где моменты времени τ1, τ2, τ3, удовлетворяющие неравенствам

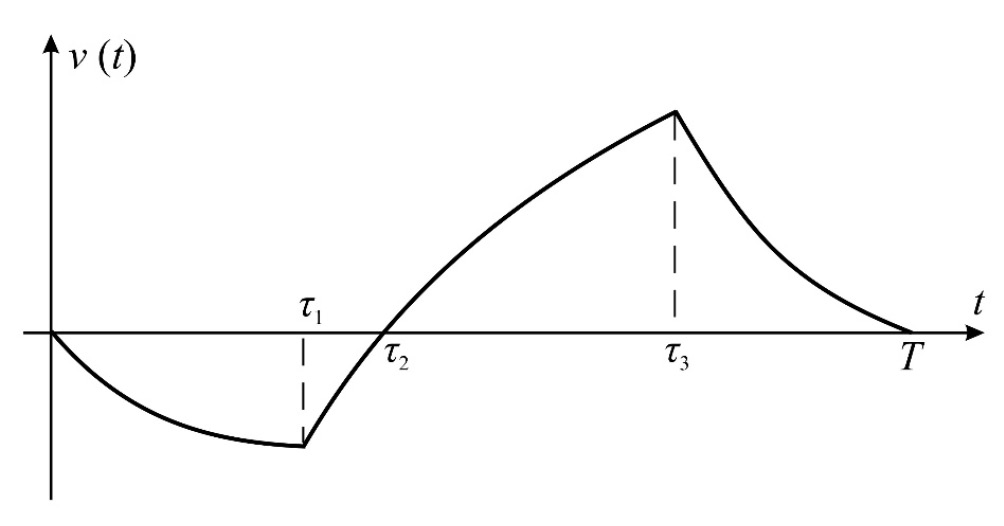

Рис. 2. Периодическое движение.



0<τ1<τ2<τ3<T, (16)

являются границами участков, на которых сохраняются знаки скорости и управления.

Имеем соотношения:

t0,τ1:  v<0, u=1,tτ1,τ2:  v<0, u=1,tτ2,τ3:  v>0, u=1,tτ3,T:  v>0, u=1. (17)

Сначала будут построены зависимости v(t) и η(t) для скоростей, а затем для смещений x(t) и ξ(t).

ОПРЕДЕЛЕНИЕ СКОРОСТЕЙ

На интервале t0,τ1, в соответствии с соотношениями (17), имеем в силу уравнения (13)

v˙=v2r1. (18)

Интегрируя уравнение (18) и удовлетворяя начальному условию v(0)=0 из (14), получим

v(t)=r1e1t1+e1t,  e1t=e2tr   при   t0,τ1. (19)

При t=τ1 имеем соотношения

vτ1=r1e111+e11,  e11=e2τ1r. (20)

На интервале tτ1,τ2, в соответствии с соотношениями (17), получим, согласно уравнению (13),

v˙=v2r+1. (21)

Проинтегрируем уравнение (21) и найдем

r arctgvr=t+c1  при  tτ1,τ2. (22)

Для определения произвольной постоянной воспользуемся условием (20) при t=τ1 и получим

c1=r arctgv(τ1)rτ1. (23)

На основании равенств (22) и (23) находим

v(t)=vτ1+r tgtτ1/r1vτ1/rtgtτ1/r  при  tτ1,τ2. (24)

В момент t=τ2 происходит смена знака v(t) (см. рис. 2), так что vτ2=0. Подставляя это условие в соотношение (24), получим равенство

τ2=τ1+r arctg1e111+e11, (25)

где  определено в соотношениях (20).

Докажем неравенство, полезное для некоторых оценок:

τ2<2τ1. (26)

Введем обозначение

z=τ1/r. (27)

Тогда неравенство (26), как следует из равенств (25) и (20), эквивалентно неравенству

tg z>f(z)=1e2z1+e2z  при  z>0. (28)

Дифференцируя функцию f(z), находим

f'(z)=4e2z1+e2z2,    f''(z)=8e2ze2z11+e2z3<0. (29)

При z=0 обе части неравенства (28) равны 0, а их производные также совпадают и равны 1. В силу второго неравенства (29) производная f'(z) убывает при z>0 и меньше производной левой части неравенства (28). Отсюда вытекает справедливость неравенства (28) и, следовательно, неравенства (26).

На интервале tτ2,τ3, согласно соотношениям (17), имеем уравнение (10) для v в виде

v˙=v2+1. (30)

Интегрируя уравнение (30) при начальном условии vτ2=0, получим

v(t)=e21e2+1,  e2=e2(tτ2)  при  tτ2,τ3. (31)

В конце интервала τ2,τ3 имеем

vτ3=e211e21+1,  e21=e2τ3τ2. (32)

На последнем интервале tτ3,T, в силу соотношений (17), уравнение (10) представим в виде

v˙=v21. (33)

Проинтегрируем уравнение (11) при начальном условии (32) и получим, аналогично равенству (24), выражение для скорости в виде

v(t)=vτ3tgtτ31+vτ3tgtτ3  при  tτ3,T. (34)

В силу условия периодичности (14) для v имеем v(T)=0. Тогда из соотношений (34) и (32) получим при t=T

T=τ3+arctge211e21+1, (35)

где e21 определено в соотношениях (32).

Проинтегрируем уравнение (10) с учетом начальных условий (14) при t=0. Получим

κv(t)+η(t)=κη0+0tut1dt1. (36)

Кусочно-постоянная функция u(t) задана соотношениями (17). Вычисляя интеграл в (36), найдем

κv(t)+η(t)η0=φ(t), (37)

где функция φ(t) определена формулами

φ(t)=t  при  t0,τ1,2τ1t  при  tτ1,τ3,2τ12τ3+t  при  tτ3,T. (38)

В силу условий (14) при t=Ò из (37) вытекает равенство φ(Ò)=0. Следовательно, согласно (38) имеем

Ò=2τ3τ1. (39)

Таким образом, скорость корпуса  задана на всем интервале 0,T соотношениями (19), (24), (31) и (34), а относительная скорость внутренней массы  определена равенством (37).

Полученные соотношения содержат три неизвестных параметра − границы интервалов τ1,τ2 è τ3, для которых имеем три уравнения (25), (35) и (39). Эти параметры могут быть определены численно.

Использовался следующий алгоритм вычисления этих параметров. При помощи равенства (39) выразим τ1 через τ3 в виде

τ1=τ3T/2, (40)

а при помощи равенств (25) и (40) выразим τ2 как функцию τ3. Тогда уравнение (35) будет представлять собой трансцендентное уравнение относительно одного неизвестного параметра τ3. Решая его численно, найдем все параметры τ1,τ2 и τ3. Некоторые результаты расчетов представлены ниже.

ОПРЕДЕЛЕНИЕ ПЕРЕМЕЩЕНИЯ

Проинтегрируем равенство (37), принимая во внимание второе уравнение (1) и начальные условия (14). Получим

κx(t)+ξ(t)ξ0η0t=Φ(t), (41)

где введено обозначение

Φ(t)=0tφt1dt1. (42)

Вычисляя интеграл (42) от кусочно-линейной функции φ(t), заданной соотношениями (38), получим

Φ(t)=t22  ïðè  t0,τ1,2τ1tt22τ12  ïðè  tτ1,τ3,2τ1τ3t+t22τ12τ32  ïðè  tτ3,T.(43)

Определим Φ(T), используя соотношения (43) и равенство (39). Получим

Φ(T)=4τ1τ3τ323τ12=τ3τ13τ1τ3. (44)

Подставим t=Ò в соотношение (41) и примем во внимание условие ξ(T)=ξ0 из (15) и равенство (44). В результате получим

κx(T)η0T=τ3τ13τ1τ3. (45)

Обозначим через θ1 и θ2 моменты времени, в которых достигаются наименьшее и наибольшее значения функции ξ(t) на интервале 0,T соответственно:

θ1=argmin ξ(t),  θ2=argmax ξ(t),  t0,T. (46)

В эти моменты времени имеем

ηθ1=0,  ηθ2=0,

а подвижная масса достигает, соответственно, левого и правого концов полости, внутри которой она перемещается:

ξθ1=0,  ξθ2=l. (47)

Здесь l – безразмерная длина полости. Подставляя t=θ1 и t=θ2 в уравнение (41) и используя равенства (47), получим соотношения

κxθ1ξ0η0θ1=Φθ1, (48)

κxθ2+lξ0η0θ2=Φθ2. (49)

В результате полный расчет искомого периодического движения на интервале 0,T состоит из следующих операций.

  1. Определение трех параметров τ1,τ2 è τ3 при помощи уравнений (25), (35) и (39), как описано выше.
  2. Расчет скорости корпуса v(t) по формулам (19), (24), (31) и (34).
  3. Расчет перемещения корпуса x(t) путем интегрирования скорости v(t) согласно равенству

x(t)=0tv(t1)dt1,  t0,T. (50)

  1. Вычисление начальной скорости η0 внутренней массы относительно корпуса при помощи равенства (45).
  2. Определение относительной скорости η(t) на интервале 0,T на основе соотношения (37).
  3. Определение моментов времени θ1 и θ2 согласно соотношениям (46).
  4. Вычисление начального перемещения внутренней массы ξ0 на основе соотношения (48).
  5. Определение перемещения внутренней массы ξ(t) на интервале 0,T в соответствии с равенством (41).

Второе равенство (47) дает возможность вычислить максимальное перемещение внутренней массы, равное необходимой длине полости. Все эти вычисления зависят от безразмерных параметров κ, r и T. Если же период Т не фиксирован, а длина полости l задана, то потребуется провести пересчет указанных выше операций с различными Т и подобрать такое значение Т, при котором выполняется второе условие (47).

Средняя скорость перемещения корпуса при построенном периодическом движении определяется соотношением

v¯=x(T)T.

ЧИСЛЕННЫЕ РЕЗУЛЬТАТЫ

Приведем некоторые численные результаты построенного периодического движения. Для этого положим:

m=10 кг,  M=100 кг,  c=0.2 м1,  c=1 м1,F=50 H.

Для данных значений параметров имеем, согласно равенствам (5), (4) и (8),

L=5 м,  F0=0.5 м/с2,  T0=3.16 c.

Выберем период Т в размерных переменных равный 13.75 c. Тогда имеем следующие значения безразмерных параметров:

κ=m/M=0.1,  r=c/c=0.2,  T=4.35.

Из уравнений (25), (35) и (39) были определены моменты времени τ1, τ2 и τ3 (в безразмерных переменных):

τ1=1.42,  τ2=1.77,  τ3=3.59.

Графики функций vt и xt в безразмерных переменных изображены на рис. 3, 4.

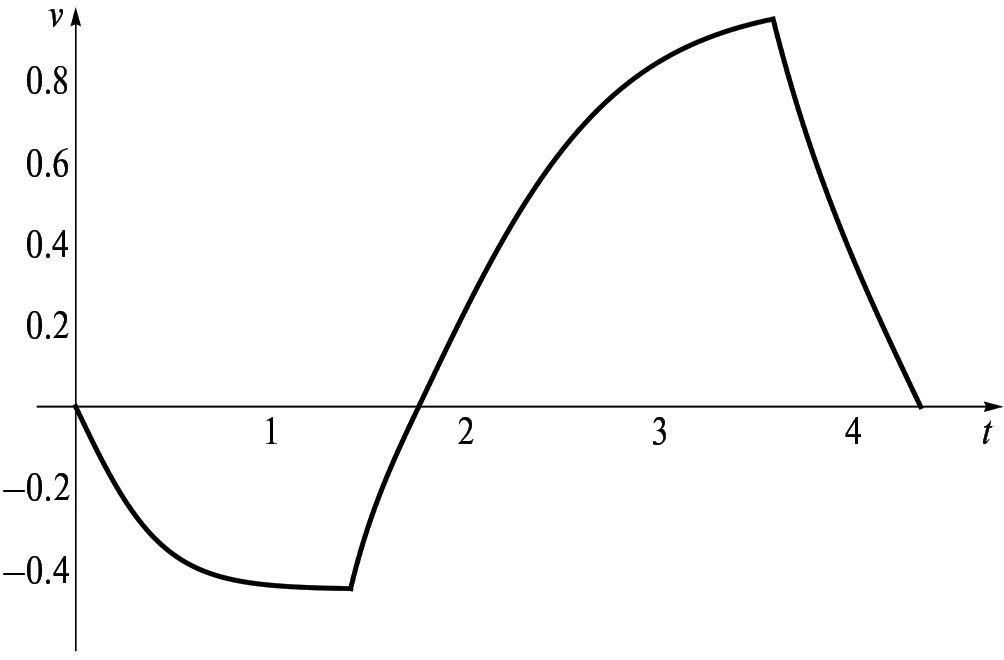

Рис. 3. Скорость корпуса.

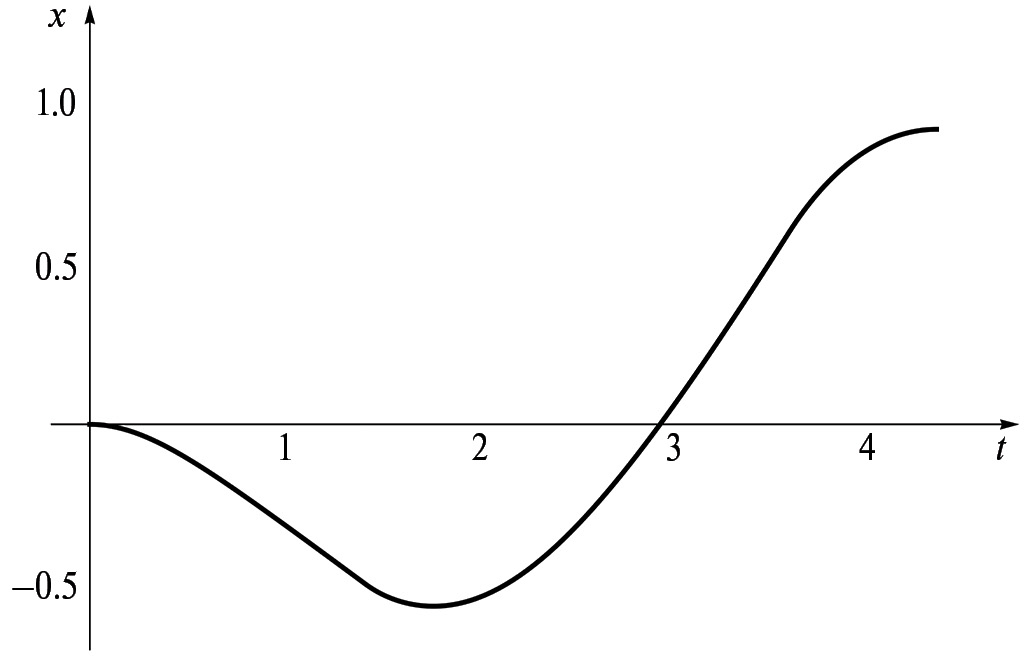

Рис. 4. Перемещение корпуса.



Полное перемещение корпуса за период xT и средняя скорость перемещения корпуса v¯ в безразмерных переменных равны

xT=0.91,   v¯=0.21.

На основе равенств (45) и (48) были определены начальная скорость внутренней массы η0 и начальное смещение внутренней массы относительно левой границы полости ξ0. В рассматриваемом числовом примере они равны

η0=3.07,   ξ0=0.43.

Графики функций ηt и ξt в безразмерных переменных изображены на рис. 5, 6.

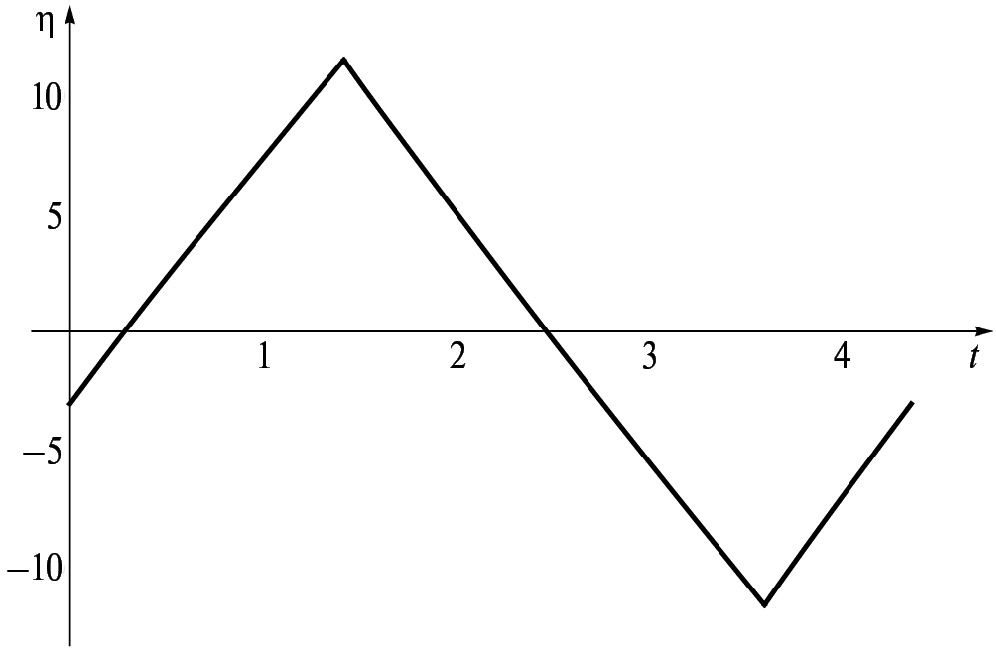

Рис. 5. Скорость внутренней массы.

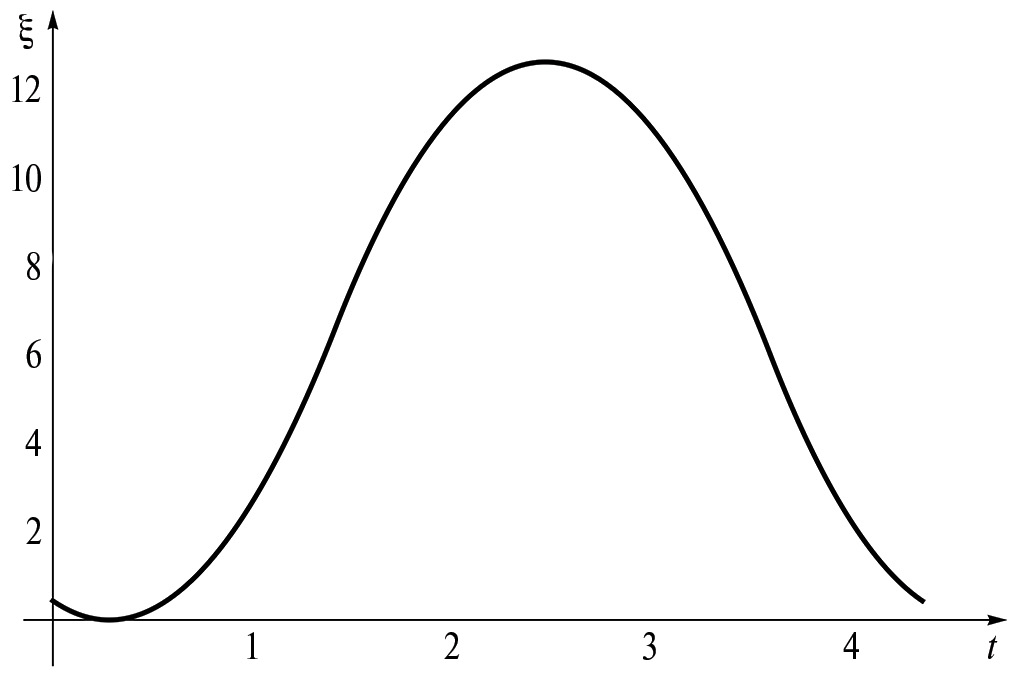

Рис. 6. Перемещение внутренней массы.



ЗАКЛЮЧЕНИЕ

Исследовано поступательное движение в жидкости твердого тела, управляемого силой его взаимодействия с внутренней массой. Построены движения с периодическим изменением скоростей движущихся тел. Дана оценка средней скорости перемещения. Полученные результаты могут представлять интерес для управления движением аппаратов, перемещающихся в жидкой среде.

ИСТОЧНИК ФИНАНСИРОВАНИЯ

Исследование выполнено за счет гранта Российского научного фонда № 23-11-00128, https://rscf.ru/project/23-11-00128/.

×
