Evolution of the structure of shells of hollow submicron SiO2 particles during heat treatment

Мұқаба

Дәйексөз келтіру

Толық мәтін

Ашық рұқсат Ашық рұқсат
Рұқсат жабық Рұқсат берілді
Рұқсат жабық Тек жазылушылар үшін

Аннотация

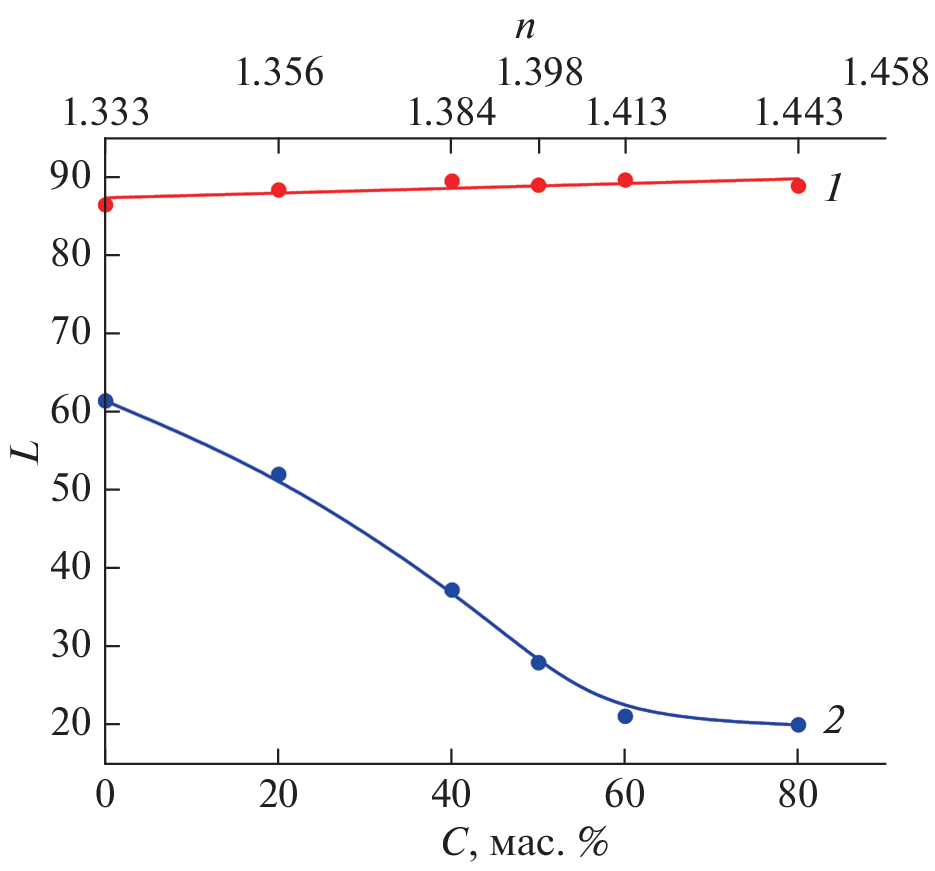

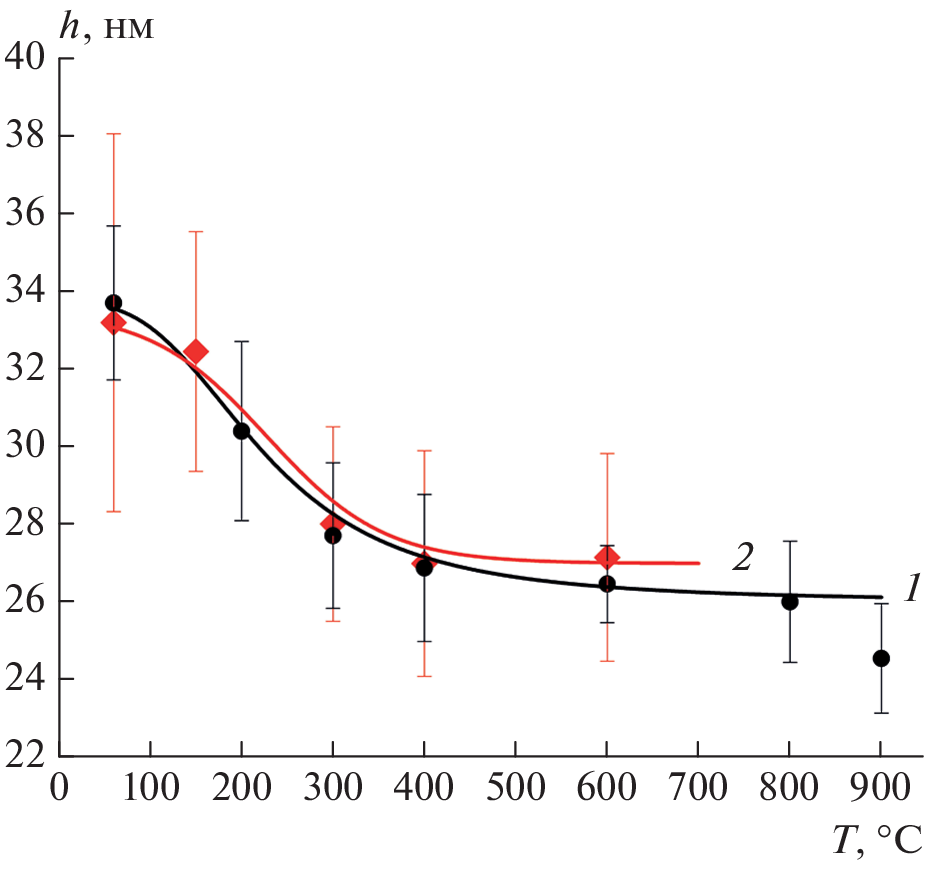

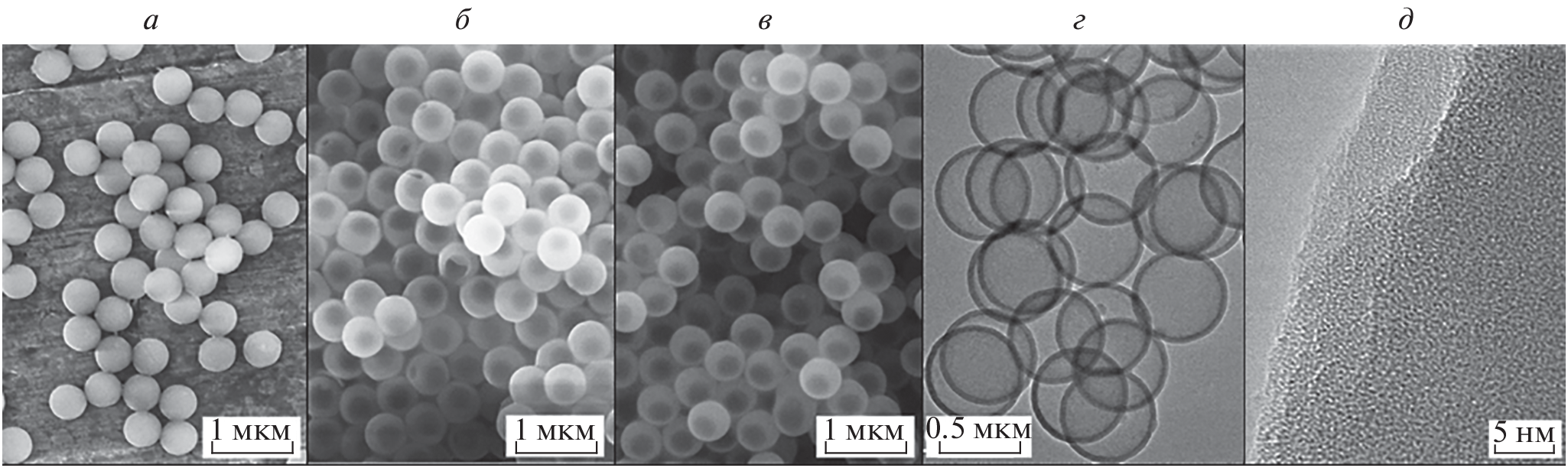

Hollow SiO2 particles of submicron size were synthesized and changes in the structures and morphology of their shells during heat treatment were investigated. The dependences of the shrinkage of silica shells on the annealing temperature of the particles were studied. It has been found that after annealing at 600°C, shells of hollow particles become non-porous and impermeable to liquid media.

Авторлар туралы

A. Zhokhov

Osipyan Institute of Solid State Physics of the Russian Academy of Sciences

Email: suhinina@issp.ac.ru
Russia, 142432, Chernogolovka

G. Emel’chenko

Osipyan Institute of Solid State Physics of the Russian Academy of Sciences

Email: suhinina@issp.ac.ru
Russia, 142432, Chernogolovka

N. Sukhinina

Osipyan Institute of Solid State Physics of the Russian Academy of Sciences

Хат алмасуға жауапты Автор.
Email: suhinina@issp.ac.ru
Russia, 142432, Chernogolovka

V. Masalov

Osipyan Institute of Solid State Physics of the Russian Academy of Sciences

Email: suhinina@issp.ac.ru
Russia, 142432, Chernogolovka

I. Khodos

Institute of Microelectronics Technology and High Purity Materials of the Russian Academy of Sciences

Email: suhinina@issp.ac.ru
Russia, 142432, Chernogolovka

Әдебиет тізімі

  1. Hu J., Chen M., Fang X. et al. // Chem. Soc. Rev. 2011. V. 40. P. 5472.
  2. Bao Y., Shi C., Wang T. et al. // Micropor. Mesopor. Mater. 2016. V. 227. P. 121.
  3. Sharma J., Polizos G. // Nanomaterials. 2020. V. 10. No. 8. P. 1599.
  4. Spence D., Cullen D.A., Polizos G. et al. // Nanomaterials. 2021. V. 11. P. 1627.
  5. Sharma J., Polizos G., Jafta C.J. et al. // RSC Advances. 2022. V. 12. P. 15373.
  6. Nguyen-Thi N.-T., Pham Tran L.P., Le N.T.T. et al. // Process. 2019. V. 7. No. 11. P. 805.
  7. Nguyen N.H., Tran D.L., Truong-Thi N.-H. et al. // J. Appl. Polym. Sci. 2022. V. 139. No. 45. Art. No. e53126.
  8. Fuji M., Iida T., Takai C. et al. // J. Soc. Powder Technol. Japan. 2019. V. 56. P. 505.
  9. Liu X., Chen Y., Liu H. et al. // J. Mater. Sci. Tech. 2017. V. 33. No. 3. P. 239.
  10. Cao X., Chuan X., Li Sh. et al. // Part. Part. Syst. Charact. 2016. V. 33. P. 110.
  11. Cao S., Zhao Z., Jin X. et al. // J. Mater. Chem. 2011. V. 21. P. 19124.
  12. Yamada Y., Mizutani M., Nakamura T. et al. // Chem. Mater. 2010 V. 22. P. 1695.
  13. Castillo S.I.R., Ouhajji S., Fokker S. et al. // Micropor. Mesopor. Mater. 2014. V. 195. P. 75.
  14. Liu H., Li H., Ding Z. et al. // J. Cluster Sci. 2012. V. 23. P. 273.
  15. Huang Z.F., Qu X.Y., Chen Zh. // J. Appl. Polym. Sci. 2015. V. 132. No. 19. Art. No. 41919.
  16. Ernawati L., Ogi T., Balgis R. et al. // Langmuir. 2016. V. 32. P. 338.
  17. Meng Q., Xiang S., Zhang K. et al. // J. Colloid Interface Sci. 2012. V. 384. No. 1. P. 22.
  18. Sun G., Chen Zh., Wang Sh. et al. // Colloid Polym. Sci. 2011. V. 289. P. 1397.
  19. Chu L., Zhang X., Niu W. et al. // J. Mater. Chem. C. 2019. V. 7. P. 7411.
  20. Yu Sh.-Zh., Niu W.-B., Wu S.-L. et al. // J. Mater. Chem. C. 2018. V. 6. P. 12814.
  21. Arai Y., Matsubara T., Kim H. et al. // AGC Research Report. 2021. V. 71. P. 7.
  22. Wang J., Xiao W., Wang J. et al. // Materials Lett. 2015. V. 142. P. 269.
  23. Winkelmann F., Albert R., Felderhoff M. // Energy Technol. 2021. V. 9. Art. No. 2001048.
  24. Landon P.B., Mo A.H., Zhang. C. et al. // ACS Appl. Mater. Interfaces. 2014. V. 6. P. 9937.
  25. Liu N., Zhao S., Yang Z. et al. // ACS Appl. Mater. Interfaces. 2019. V. 11. No. 50. P. 47008.
  26. Nuasaen S., Tangboriboonrat P. // Prog. Org. Coat. 2015. V. 79. P. 83.
  27. Rennel C., Rigdahl M. // Colloid Polym. Sci. 1994. V. 272. P. 1111.
  28. McDonald C.J., Devon M.J. // Adv. Colloid Interface. 2002. V. 99. P. 181.
  29. Масалов В.М., Сухинина Н.С., Ходос И.И. и др. // Поверхн. Рентген., синхротрон., нейтрон. иссл. 2021. № 11. С. 68; Masalov V.M., Sukhinina N.S., Khodos I.I. et al. // J. Surf. Invest. X-Ray, Synchrotron Neutron Tech. 2021. V. 15. No. 6. P. 1174.
  30. Sukhinina N.S., Masalov V.M., Fursova T.N. et al. // Crystals. 2022. V. 12. No. 7. Art. No. 883.
  31. Масалов В.М., Сухинина Н.С., Емельченко Г.А. // ФТТ. 2011. Т. 53. № 6. С. 1072; Masalov V.M., Sukhinina N.S., Emel’chenko G.A. // Phys. Solid State. 2011. V. 53. No. 6. P. 1135.
  32. Masalov V.M., Sukhinina N.S., Kudrenko E.A. et al. // Nanotechnology. 2011. V. 22. No. 27. Art. No. 275718.
  33. Самаров Э.Н., Мокрушин А.Д., Масалов В.М. и др. // ФТТ. 2006. Т. 48. № 7. С. 1212; Samarov É.N., Mokrushin A.D., Masalov V.M. et al. // Phys. Solid State. 2006. V. 48. No. 7. P. 1280.
  34. García-Santamaría F., Míguez H., Ibisate M. et al. // Langmuir. 2002. V. 18. P. 1942.

Қосымша файлдар

Қосымша файлдар
Әрекет
1. JATS XML
Жүктеу
2.

Жүктеу (1MB)
Метадеректер
3.

Жүктеу (65KB)
Метадеректер
4.

Жүктеу (55KB)
Метадеректер

© Н.С. Сухинина, В.М. Масалов, И.И. Ходос, А.А. Жохов, Г.А. Емельченко, 2023

Осы сайт cookie-файлдарды пайдаланады

Біздің сайтты пайдалануды жалғастыра отырып, сіз сайттың дұрыс жұмыс істеуін қамтамасыз ететін cookie файлдарын өңдеуге келісім бересіз.< / br>< / br>cookie файлдары туралы< / a>
