Thermophysical Properties of Lanthanum and Samarium Zirconate—Hafnates

Мұқаба

Дәйексөз келтіру

Толық мәтін

Ашық рұқсат Ашық рұқсат
Рұқсат жабық Рұқсат берілді
Рұқсат жабық Тек жазылушылар үшін

Аннотация

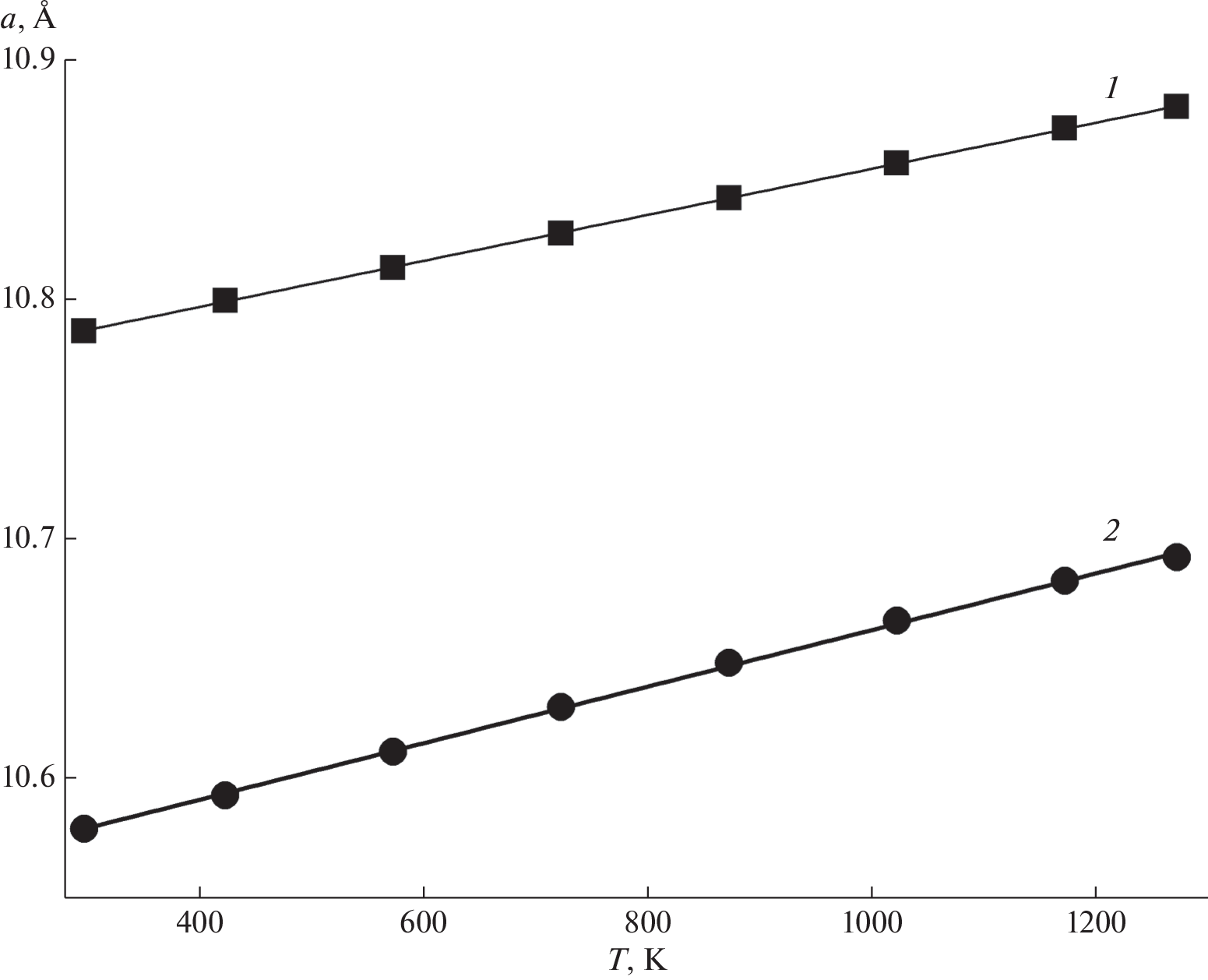

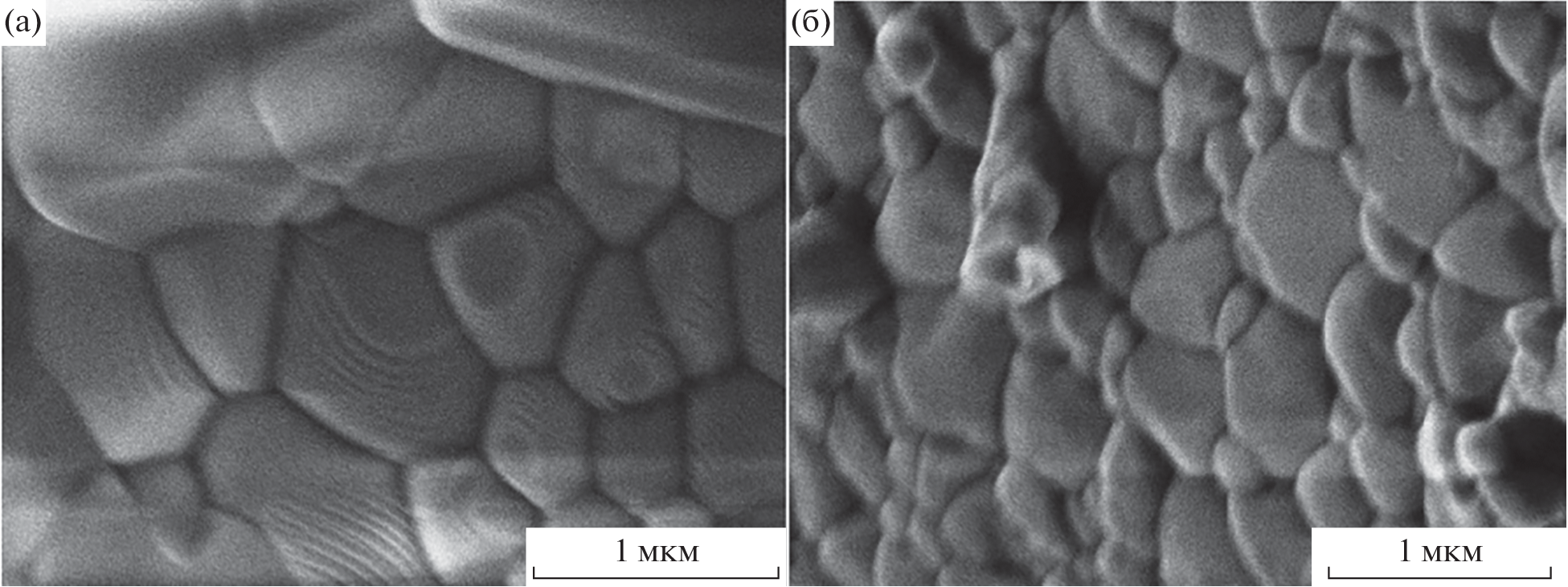

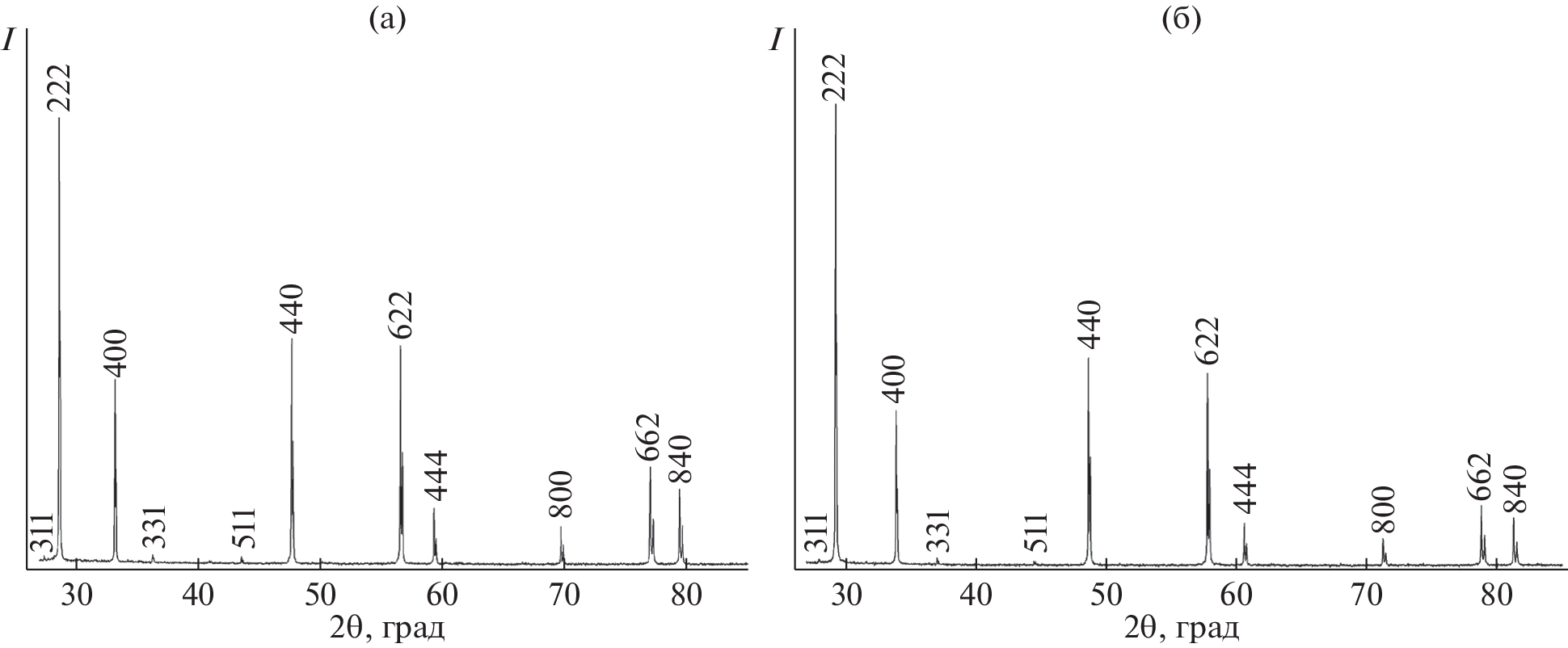

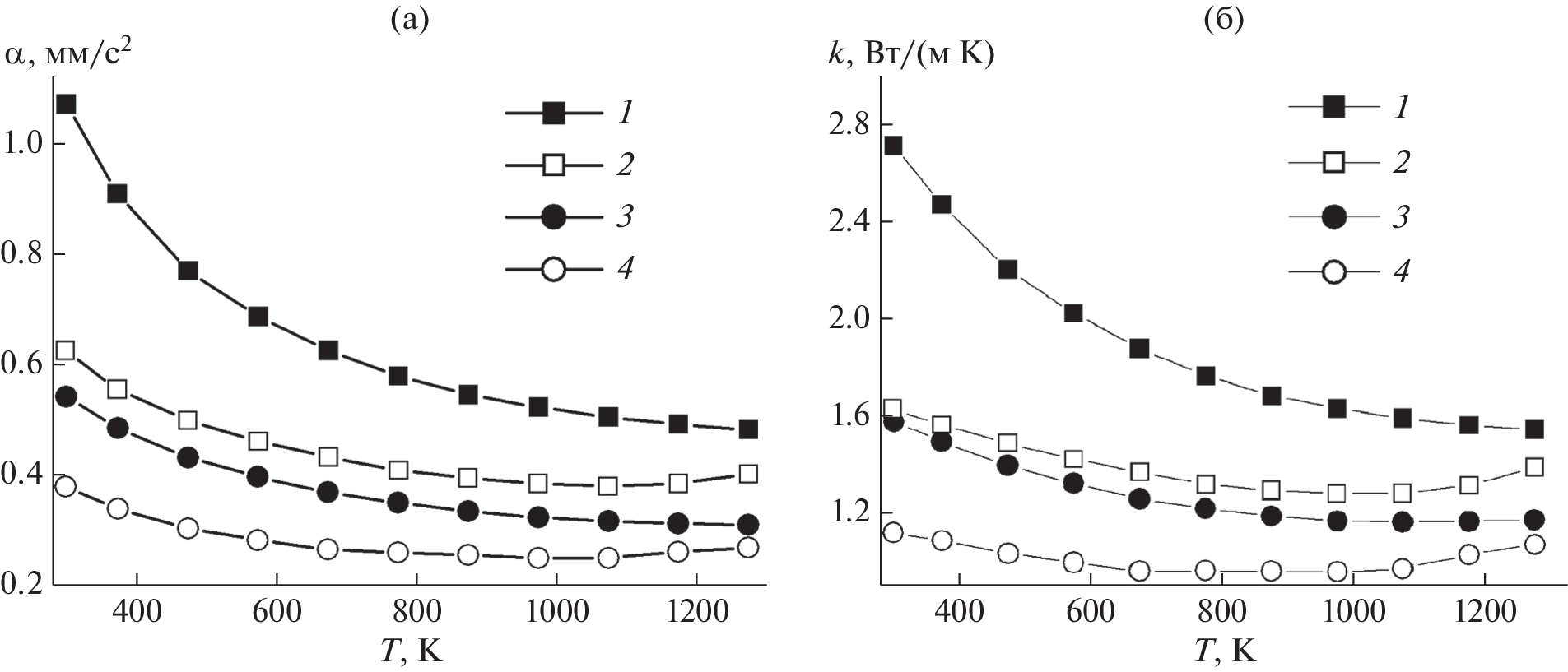

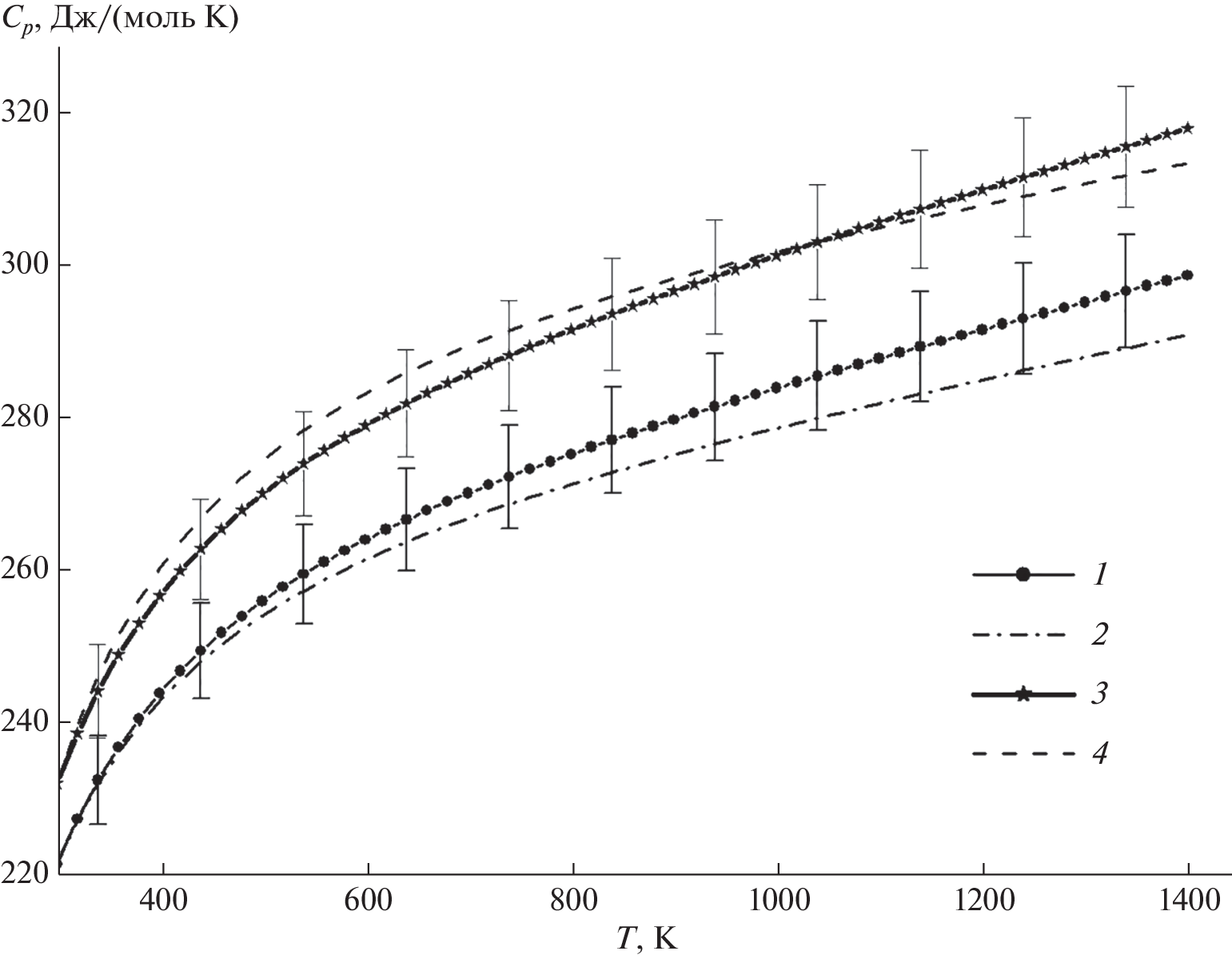

The synthesis and identification of lanthanum and samarium zirconate–hafnates of the pyrochlore structure type have been reported. The heat capacity of the samples in the temperature range 310–1380 K was measured by the differential scanning calorimetry method. The temperature dependences of the cubic lattice parameters were determined, and the thermal expansion coefficients were evaluated in the range 298–1273 K using high-temperature X-ray powder diffraction. The thermal diffusivity of the samples was measured by the laser flash method, and the temperature dependences of the thermal conductivity were calculated considering the porosity of the samples.

Авторлар туралы

P. Gagarin

Kurnakov Institute of General and Inorganic Chemistry, Russian Academy of Sciences

Email: gagarin@igic.ras.ru
119991, Moscow, Russia

A. Guskov

Kurnakov Institute of General and Inorganic Chemistry, Russian Academy of Sciences

Email: gagarin@igic.ras.ru
119991, Moscow, Russia

V. Guskov

Kurnakov Institute of General and Inorganic Chemistry, Russian Academy of Sciences

Email: gagarin@igic.ras.ru
119991, Moscow, Russia

A. Khoroshilov

Kurnakov Institute of General and Inorganic Chemistry, Russian Academy of Sciences

Email: gagarin@igic.ras.ru
119991, Moscow, Russia

K. Gavrichev

Kurnakov Institute of General and Inorganic Chemistry, Russian Academy of Sciences

Хат алмасуға жауапты Автор.
Email: gagarin@igic.ras.ru
119991, Moscow, Russia

Әдебиет тізімі

  1. Padture N.P., Gell M., Jordan E.H. // Science. 2002. V. 296. P. 280. https://doi.org/10.1126/science.1068609
  2. Clarke D.R. // Surf. Coat. Techol. 2003. V. 163. P. 67. https://doi.org/10.1016/S0257-8972(02)00593-5
  3. Pan W., Phillpot S.R., Wan C. et al. // MRS Bull. 2012. V. 37. P. 917. https://doi.org/10.1557/mrs.2012.234
  4. Tejero-Martin D., Bennet C., Hussain T. // J. Eur. Ceram. Soc. 2021. V. 41. P. 1747. https://doi.org/10.1016/j.jeurceramsoc.2020.10.057
  5. Vassen R., Cao X., Tietz F. et al. // J. Am. Ceram. Soc. 2000. V. 83. P. 2023. https://doi.org/10.1111/j.1151-2916.2000.tb01506.x
  6. Mikuskiewicz M., Migas D., Moskal G. // J. Surf. Coat. Technol. 2018. V. 354. P. 66. https://doi.org/10.1016/j.surfcoat.2018.08.096
  7. Liang P., Dong. S., Zeng J. et al. // Ceram. Int. 2019. V. 45. V. 22432. https://doi.org/10.1016/j.ceramint.2019.07.235
  8. Andrievskaya E.R. // J. Eur. Ceram. Soc. 2008. V. 28. P. 2363. https://doi.org/10.1016/j.jeurceramsoc.2008.01.009
  9. Арсеньев П.А., Глушкова В.Б., Евдокимов А.А. и др. Соединения редкоземельных элементов: Цирконаты, гафнаты, ниобаты, танталаты, антимонаты. М.: Наука, 1985. 261 с.
  10. Wang Y., Ma Z., Liu L., Liu Y. // J. Adv. Ceram. 2021. V. 10. P. 1389. https://doi.org/10.1007/s40145-021-0514-x
  11. Chen H-F., Zhang C., Song P. et al. // Rare Metals. 2020. V. 39. P. 498. https://doi.org/10.1007/s12598-019-01307-1
  12. Cong L., Li W., Song Q. et al. // Corros. Sci. 2022. V. 209. P. 110714. https://doi.org/10.1016/j.corsci.2022.110714
  13. Poerschke D.L., Levi C.G. // J. Eur. Ceram. Soc. 2015. V. 35. P. 681. https://doi.org/10.1016/j.jeurceramsoc.2014.09.006
  14. Wu J., Wei X., Padture N.P. et al. // J. Am. Ceram. Soc. V. 85. P. 3031. https://doi.org/10.1111/j.1151-2916.2002.tb00574.x
  15. Suresh G., Seenivasan G., Krishnaniah M.V. et al. // J. Nucl. Mater. 1997. V. 249. P. 259. https://doi.org/10.1016/s0022-3115(97)00235-3
  16. Suresh G., Seenivasan G., Krishnaniah M.V. et al. // J. Alloys Compd. 1998. V. 269. P. L9. https://doi.org/10.1016/s0925-8388(97)00629-4
  17. Lehmann H., Pitzer D., Pracht G. et al. // J. Am. Ceram. Soc. 2003. V. 86. P. 1338. https://doi.org/10.1111/j.1151-2916.2003.tb03473.x
  18. Govindan Kutti K.V.G., Rajagopalan S., Mathews C.K. // Mater. Res. Bull. 1994. V. 29. P. 759.https://doi.org/10.1016/0025-5408(94)90201-1
  19. Kutti K.V.G., Rajagopalan S., Asuvathraman R. // Thermochim. Acta. 1990. V. 168. P. 205. https://doi.org/10.1016/0040-6031(90)80639-G
  20. Гуськов А.В., Гагарин П.Г., Гуськов В.Н. и др. // Журн. неорган. химии. 2021. Т. 66. С. 907. https://doi.org/10.31857/S0044457X21070059
  21. Guskov V.N., Gagarin P.G., Guskov A.V. et al. // Ceram. Int. 2019. V. 45. P. 20733. https://doi.org/10.1016/j.ceramint.2019.07.057
  22. Гуськов А.В., Гагарин П.Г., Гуськов В.Н. и др. // Неорган. материалы. 2021. Т. 57. С. 1073.
  23. Гуськов А.В., Гагарин П.Г., Гуськов В.Н. и др. // Журн. неорган. химии. 2021. Т. 66. С. 1593. https://doi.org/10.31857/S0044457X2110088
  24. Guskov V.N., Tyurtin A.V., Guskov A.V. et al. // Ceram. Int. 2020. V. 46. P. 12822. https://doi.org/10.1016/j.ceramint.2020.02.052
  25. Гуськов А.В., Гагарин П.Г., Гуськов В.Н. и др. // Неорган. материалы. 2021. Т. 57. Р. 745. https://doi.org/10.31857/S0002337X21070071
  26. Гуськов В.Н., Гавричев К.С., Гагарин П.Г., Гуськов А.В. // Журн. неорган. химии. 2019. Т. 64. С. 1072. https://doi.org/10.1134/S0044457X19100040
  27. Гуськов В.Н., Гагарин П.Г., Тюрин А.В. и др. // ЖФХ. 2020. Т. 94. С. 163. https://doi.org/10.31857/S0044453720020120
  28. Сухаревский Б.Я., Зоз Е.И., Гавриш А.М. и др. // Докл. АН СССР. 1977. Т. 237. С. 589.
  29. Зоз Е.И., Гавриш А.М., Гулько Н.В. // Изв. АН СССР. Неорган. материалы. 1979. Т. 15. С. 109.
  30. Зоз Е.И., Яковенко Н.Г., Николаенко А.А. // Изв. АН СССР. Неорган. материалы. 1979. Т. 15. С. 310.
  31. Бакрадзе М.М., Доронин О.Н., Артеменко Н.И. и др. // Журн. неорган. химии. 2021. Т. 66. С. 695. https://doi.org/10.31857/S0044457X21050032
  32. Рюмин М.А., Никифорова Г.Е., Тюрин А.В. и др. // Неорган. материалы. 2020. Т. 56. С. 102.
  33. Gagarin P.G., Guskov A.V., Guskov V.N. et al. // Ceram. Int. 2021. V. 47. P. 2892. https://doi.org/10.1016/j.ceramint.2020.09.072
  34. Powder diffraction files (Inorganic Phases) Joint Committee on Powder diffraction Data (JCPDS).
  35. Meija J., Coplen T.B., Berlund M. et al. // Pure Appl. Chem. V. 88. P. 265. https://doi.org/10.1515/pac-2015-0305
  36. Maier C.G., Kelley K.K. // J. Am. Chem. Soc. 1932. V. 54. P. 3243. https://doi.org/10.1021/ja01347a029
  37. Johnson D.A., Westrum E.F. Ir. // Themochim. Acta. 1994. V. 245. P. 173.
  38. Tari A.The Specific Heat of Matter at Low Temperatures. Imperial College Press, 2003. P. 211. https://doi.org/10.1142/9781860949395_0006
  39. Schlichting K.W., Padture N.P., Klemens P.G. // J. Mater. Sci. 2001. V. 36. P. 3003. https://doi.org/10.1023/a:1017970924312
  40. Chen H., Gao Y., Liu Y. et al. // J. Alloys Compd. 2009. V. 480. P. 843. https://doi.org/10.1016/j.jallcom.2009.02.081
  41. Guo X., Yu Y., Ma W. et al. // Ceram. Int. 2022. V. 48. P. 36084. https://doi.org/10.1016/j.ceramint.2022.08.122

Қосымша файлдар


© П.Г. Гагарин, А.В. Гуськов, В.Н. Гуськов, А.В. Хорошилов, К.С. Гавричев, 2023

Согласие на обработку персональных данных с помощью сервиса «Яндекс.Метрика»

1. Я (далее – «Пользователь» или «Субъект персональных данных»), осуществляя использование сайта https://journals.rcsi.science/ (далее – «Сайт»), подтверждая свою полную дееспособность даю согласие на обработку персональных данных с использованием средств автоматизации Оператору - федеральному государственному бюджетному учреждению «Российский центр научной информации» (РЦНИ), далее – «Оператор», расположенному по адресу: 119991, г. Москва, Ленинский просп., д.32А, со следующими условиями.

2. Категории обрабатываемых данных: файлы «cookies» (куки-файлы). Файлы «cookie» – это небольшой текстовый файл, который веб-сервер может хранить в браузере Пользователя. Данные файлы веб-сервер загружает на устройство Пользователя при посещении им Сайта. При каждом следующем посещении Пользователем Сайта «cookie» файлы отправляются на Сайт Оператора. Данные файлы позволяют Сайту распознавать устройство Пользователя. Содержимое такого файла может как относиться, так и не относиться к персональным данным, в зависимости от того, содержит ли такой файл персональные данные или содержит обезличенные технические данные.

3. Цель обработки персональных данных: анализ пользовательской активности с помощью сервиса «Яндекс.Метрика».

4. Категории субъектов персональных данных: все Пользователи Сайта, которые дали согласие на обработку файлов «cookie».

5. Способы обработки: сбор, запись, систематизация, накопление, хранение, уточнение (обновление, изменение), извлечение, использование, передача (доступ, предоставление), блокирование, удаление, уничтожение персональных данных.

6. Срок обработки и хранения: до получения от Субъекта персональных данных требования о прекращении обработки/отзыва согласия.

7. Способ отзыва: заявление об отзыве в письменном виде путём его направления на адрес электронной почты Оператора: info@rcsi.science или путем письменного обращения по юридическому адресу: 119991, г. Москва, Ленинский просп., д.32А

8. Субъект персональных данных вправе запретить своему оборудованию прием этих данных или ограничить прием этих данных. При отказе от получения таких данных или при ограничении приема данных некоторые функции Сайта могут работать некорректно. Субъект персональных данных обязуется сам настроить свое оборудование таким способом, чтобы оно обеспечивало адекватный его желаниям режим работы и уровень защиты данных файлов «cookie», Оператор не предоставляет технологических и правовых консультаций на темы подобного характера.

9. Порядок уничтожения персональных данных при достижении цели их обработки или при наступлении иных законных оснований определяется Оператором в соответствии с законодательством Российской Федерации.

10. Я согласен/согласна квалифицировать в качестве своей простой электронной подписи под настоящим Согласием и под Политикой обработки персональных данных выполнение мною следующего действия на сайте: https://journals.rcsi.science/ нажатие мною на интерфейсе с текстом: «Сайт использует сервис «Яндекс.Метрика» (который использует файлы «cookie») на элемент с текстом «Принять и продолжить».
