Patent ductus arteriosus (review): history, anatomy and physiology of a functioning duct

Cover Page

Cite item

Full Text

Abstract

Fetal communication in the vascular system of the fetus is necessary for fetal blood circulation. Metabolic support is provided through the placenta and vessels of the umbilical cord. The function of the arterial duct (ductus arteriosus) is the main component of the fetal blood circulation, which acts as a link between the pulmonary artery and aorta when the baby’s lungs are not functioning and the placenta is the gas exchange organ. Disorders occurring in the physiological processes of the cardiovascular system, especially in the intranatal period, can lead to the development of severe pathology. One of the most important defects in the structure and, consequently, in the nature of the blood flow, is the failure of the arterial duct. The patent ductus arteriosus is a necessary anatomical structure at the heart of the fetal circulatory system. Normally, the patent ductus arteriosus (PDA) must close soon after birth, turning into a ligamentum arteriosum. If there is no closure of the duct or its partial obliteration occurs, then it means there is the presence of the defect. The references to it go far into antiquity. This review presents the main stages of study, anatomical and physiological features of the ductus arteriosus.

Full Text

ВВЕДЕНИЕ

Как известно, фетальные коммуникации в сосудистой системе плода необходимы для его кровообращения (рис. 1) [6, 10–12, 15]. Будучи в утробе, плод получает все самое необходимое, практически не прилагая усилий.

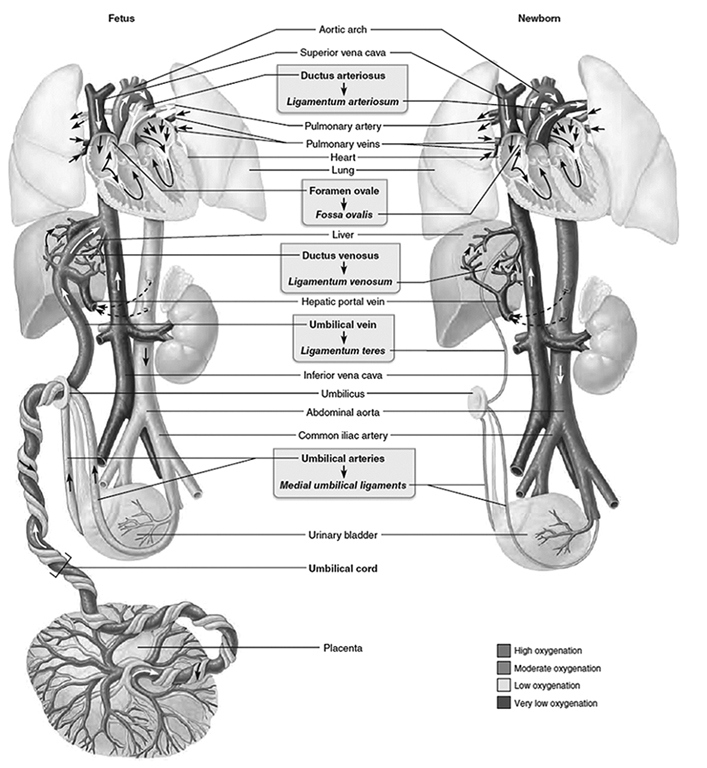

Рис. 1. Кровообращение плода (а) и новорожденного ребенка (b) [10]

Fig. 1. Blood circulation of the fetus (a) and newborn baby (b) [10]



Через плаценту и сосуды пупочного канатика осуществляется метаболическая поддержка ребенка. Пупочная вена (в составе пупочного канатика) несет от плаценты аминокислоты, глюкозу, жирные кислоты, гормоны и т. д. Сама плацента, или детское место, является связующим звеном в системе мать – плод [10].

Гемодинамика плода осуществляется с помощью фетальных сосудистых коммуникаций, подразделяющихся на:

  • экстракардиальные шунты — открытый артериальный (боталлов) и венозный (аранциев) протоки;
  • интракардиальный шунт — открытое овальное отверстие.

Нарушения, происходящие в нормальных физиологических процессах сердечно-сосудистой системы, особенно в интранатальный период, могут привести к развитию тяжелой патологии.

Одно из таких патологических нарушений структуры сосудистого русла — незаращение артериального протока (АП), являющегося, в свою очередь, одним из наиболее частых врожденных аномалий сердца и магистральных сосудов.

Согласно литературным данным, история изучения и современное представление вопроса, наиболее четкая характеристика проблемы функционирования фетальных коммуникаций в постнатальном периоде развития ребенка полностью не изучена.

ИСТОРИЧЕСКИЙ АСПЕКТ ИЗУЧЕНИЯ БОТАЛЛОВА ПРОТОКА

Открытый артериальный проток (ОАП) — необходимая анатомическая структура в основе системы кровообращения плода, обеспечивающая эмбриональное кровообращение.

Функционирование АП — основной компонент фетального кровообращения, осуществляющий связь между легочной артерией и аортой в условиях, когда легкие ребенка не функционируют, а органом газообмена оказывается плацента. Направление тока крови по протоку определяется высоким сопротивлением сосудов легких и низким сопротивлением сосудов плаценты. Кровь направляется справа налево — из легочной артерии в аорту [6]. Упоминания об АП уходят далеко в древность. Распространенное название этого протока по имени итальянского хирурга и анатома Леонардо Боталло из Павии (рис. 2) исторически не вполне правильно [13].



Рис. 2. Леонардо Боталло из Павии (1530–1600) [13]

Fig. 2. Leonardo Botallo of Pavia, (1530–1600) [13]



Первое описание ОАП, по историческим данным, принадлежит Галену (рис. 3). Клавдий Гален (131–199) в XXI главе своей работы «О назначении частей человеческого тела» описал АП у плода как соустье, «сливающее большую артерию (аорту) с толстым и плотным сосудом легкого (легочная артерия)». Он первым указал на функцию АП — «освободить сердце от его зависимости по отношению к легкому» и предположил причину его закрытия после рождения — «за ненадобностью».



Рис. 3. Клавдий Гален (131–199) [8]

Fig. 3. Claudius Galen (131–199) [8]



Вывод о том, что сердце представляет собой орган, функция которого заключается в обеспечении движения крови у животных и человека, впервые сделал У. Гарвей в 1628 г. (рис. 4). Он же в своем труде «Анатомическое исследование о движении сердца и крови у животных» описал детально функциональное значение АП в эмбриональном кровообращении и изменения в постнатальном периоде [8].



Рис. 4. Уильям Гарвей (1578–1657) [8]

Fig. 4. William Harvey (1578–1657) [8]



Итальянскому анатому Юлиусу Чезаре Аранцио (рис. 5) из Болоньи принадлежит наиболее подробное описание (анатомии, функции и инволюции) АП, сделанное им в 1564 г. в труде «О человеческом плоде» [28].



Рис. 5. Юлиус Чезаре Аранцио из Болоньи (1530–1589) [28]

Fig. 5. Julius Cesare Aranzio of Bologna (1530–1589) [28]



При этом так же в 1564 г. Л. Боталло издает монографию «Труды по медицине и хирургии», в которой описывает венозный проток, соединяющий правые и левые камеры сердца: «…из правых камер в левые по протоку венозная кровь попадает в артериальное русло». Многие авторы убеждены, что Боталло описал в своих трудах не АП, а открытое овальное окно.

В статье P.M. Dunn «Andreas Vesalius (1514–1564), Padua, and the fetal „shunts“» говорится, что ученик Везалия Габриелле Фаллопий (рис. 6) из Падуи, наблюдал АП до Чезаре Аранцио, улучшив описание протока, сделанное Галеном, а также указал на то, что «артерий» пуповины у человека обычно две, в то время как вена — одна [28].



Рис. 6. Габриеле Фаллопий из Падуи (1523–1562) [28]

Fig. 6. Gabriele Fallopius of Padua (1523–1562) [28]



В трудах другого ученика Андреаса Везалия Иеронима Фабрициуса (рис. 7), известного анатома из Падуи, благодаря стараниям которого в Падуе был построен новый, усовершенствованный анатомический театр, существующий и по настоящий день, мы находим описание наблюдений за АП в его знаменитой книге «О формировании плода» 1. В ней И. Фабрициус дает детальное описание всех наблюдений, ранее сделанных по сердечно-сосудистой системе плода, включая изучения человеческой плаценты, сосудов пуповины, венозного протока, овального отверстия и его клапана (первоначально описанного Галеном) и АП (рис. 8–11).



Рис. 7. Иероним Фабрициус из Падуи (1537–1619) [8]

Fig. 7. Hieronymus Fabricius of Padua (1537-1619) [8]

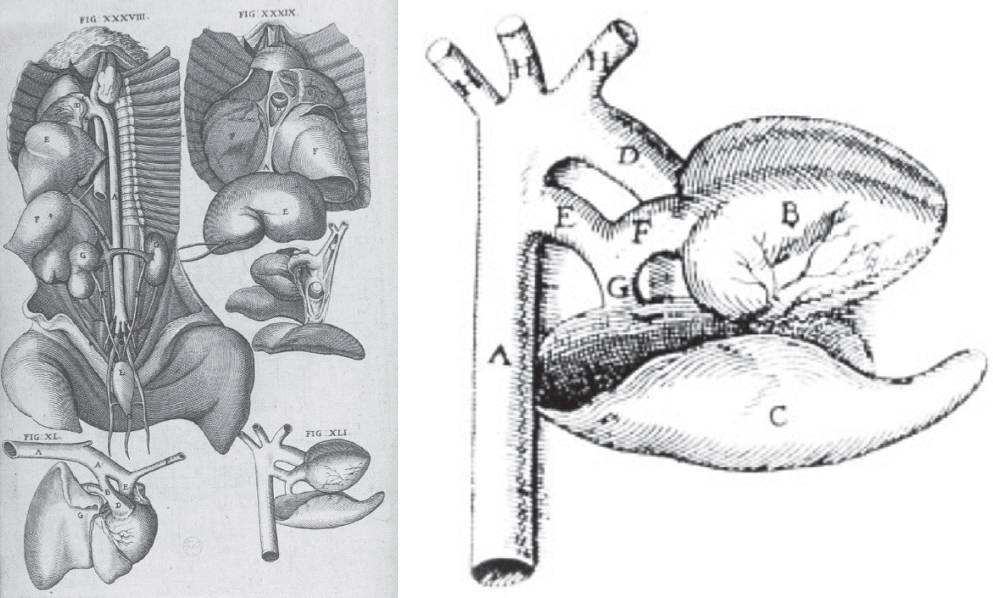

Рис. 8. Сердце (B), легкие (C), магистральные сосуды (A — нисходящая аорта; H — плечеголовной ствол, левая общая сонная артерия, левая подключичная артерия; F — легочный ствол; G — левая легочная артерия) и артериальный проток (E) (from Fabricius’ «De formato foetu», 1600) [28]

Fig. 8. Heart (B), lungs (C), main vessels (A — descending aorta; H — brachiocephalic trunk, left common carotid artery, left subclavian artery; F — pulmonary trunk; G — left pulmonary artery) and ductus arteriosus (E) (from Fabricius’ “De formato foetu”, 1600) [28]

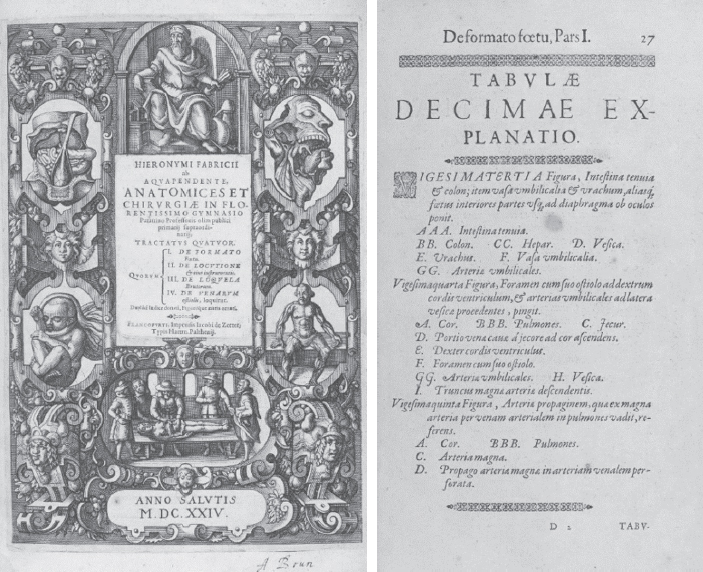

Рис. 9. Страницы книги И. Фабрициуса «De formato foetu», 1600 г.: титульная и страница 27

Fig. 9. Page of H. Fabricius’ book “The Foot Deformer”, 1600: title, page 27

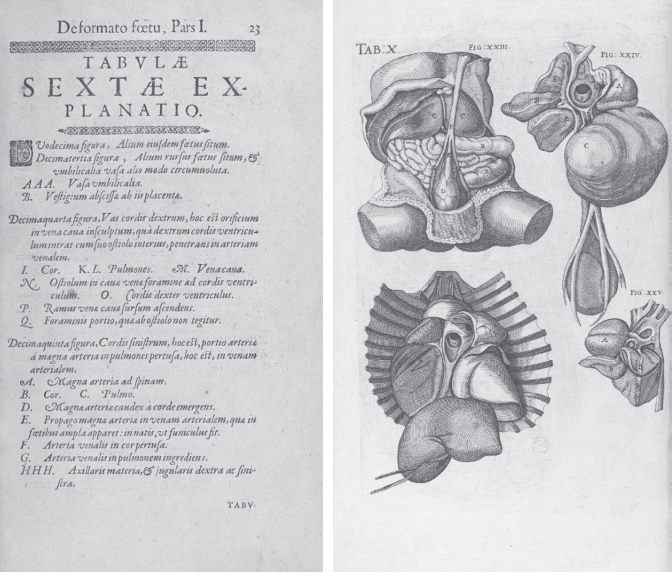

Рис. 10. Страницы книги И. Фабрициуса «De formato foetu», 1600 г.: страница 23 и иллюстрации к ней

Fig. 10. Pages of H. Fabricius’ book “Deformato foutu”, 1600: page 23 and illustrations to it

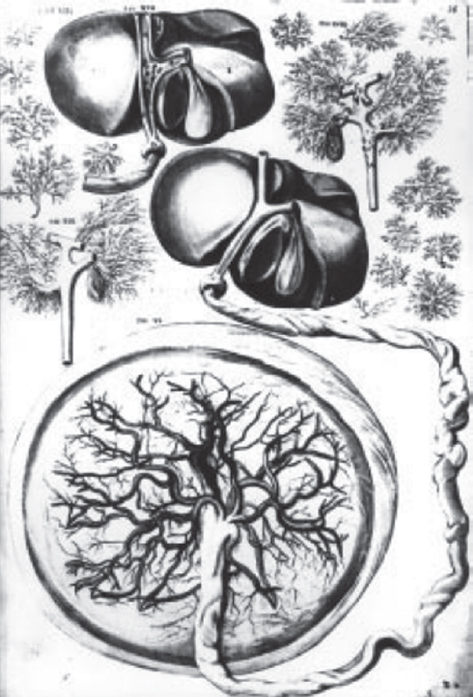

Рис. 11. Плацента, пуповина, печень и венозный проток (from Fabricius’ «De formato foetu», 1600) [28]

Fig. 11. Placenta, umbilical cord, liver and venous duct (from Fabricius’ “De formato foetu”, 1600) [28]



Стоит отметить, что книга И. Фабрициуса «О формировании плода» была прекрасно иллюстрирована, благодаря ей мы наблюдаем великолепно выполненные рисунки того времени и уже по их наличию можем утверждать о высокой информативности знаний о плаценте, пуповине, печени (рис. 11), венозном и АП (рис. 8).

Собирая воедино этапы изучения АП, мы не можем не задаться вопросом, почему же он носит имя анатома Боталло, а не других великих анатомов того времени, которые действительно, что подтверждено многими исследователями, впервые его описали. Все дело в том, что после смерти Леонардо Боталло его «Труды по медицине и хирургии» были переизданы, и в ходе работы над новым изданием в него был добавлен ряд иллюстраций, не принадлежащих Боталло, среди которых и изображение АП.

В 1895 г. АП на основании публикации трудов Л. Боталло был включен в Парижскую анатомическую номенклатуру под его именем, закрепился в ней и стал признанным эпонимическим названием ductus arteriosus (Botallii).

Впервые АП как врожденный порок сердца (ВПС) и магистральных сосудов описал известный английский патолог Джон Ричард Фарр (1775–1862) (рис. 12) [43].



Рис. 12. Джон Ричард Фарр (1775–1862) [43]

Fig. 12. John Richard Farre (1775–1862) [43]



В 1814 г. в монографии «The Malformation of the Heart» (рис. 13) Дж.Р. Фарр систематизировал все известные ему из литературы случаи мальформаций сердца, включив в книгу несколько собственных наблюдений. Все мальформации сердца Дж.Р. Фарр разделил на препятствующие кровотоку и обусловливающие смешение венозной и артериальной крови, представив, таким образом, первую классификацию ВПС. Всего он описал 14 различных ВПС у 36 пациентов. Отличительной особенностью книги является то, что кроме патологической анатомии Дж.Р. Фарр описал клинические признаки некоторых ВПС, например, изменение гемодинамики при ОАП у пациентов 3, 17 и 42 лет.

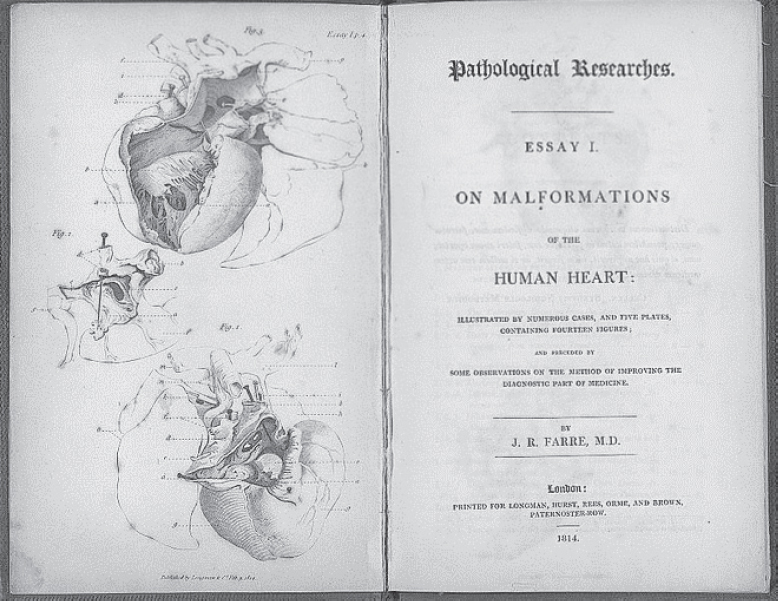

Рис. 13. Монография Дж.Р. Фарра «Пороки развития сердца» (Лондон, 1814) [36]

Fig. 13. J.R. Farre’s monograph “The Malformation of the Heart” (London, 1814) [36]



Изучая труды начала XIX в., например профессора Коллеж де Франс Жан-Николя Корвизара из Парижа в его труде «Опыт изучения болезней и органических пороков сердца и больших сосудов», написанную в 1806 г. или «Лекции о болезнях сердца» 1812 г., мы можем найти ссылку на известную «статью» Джованни Баттиста Морганьи «Места и причины болезней, исследуемых анатомией, книга пятая», изданную в 1761 г., в которой он якобы описывает незаращение ОАП у новорожденного. Но изучив труд Д.Б. Морганьи, можно прийти к выводу, что он не описывал ОАП. В «De sedibus…» 2 идет речь о смешении венозной и артериальной крови в предсердиях, вероятно через функционирующее открытое овальное окно.

Таким образом, учитывая системно-аналитический подход Дж.Р. Фарра к описанию ВПС (до него подобные описания были казуистичными), приоритетность такого подхода, сочетающего описание клиники и патологической анатомии ВПС, можно сделать вывод, что монография Дж.Р. Фарра «Пороки развития сердца», опубликованная в Лондоне в 1814 г., является первым (или одним из первых) трудов по клинической патологии ВПС, в которой был так же впервые как порок описан ОАП.

Первое же упоминание об ОАП на русском языке мы находим в переведенном в 1847 г. Дмитрием Егоровичем Мином из Старо-Екатерининской больницы г. Москвы «Руководстве по патологической анатомии» австрийского патолога Карла фон Рокитанского (рис. 14) [37].



Рис. 14. Карл фон Рокитанский (1804–1878) [37]

Fig. 14. Carl von Rokitansky (1804–1878) [37]



Стоит отметить, что первым наблюдал и описал систоло-диастолический шум при ОАП шотландский врач Джордж Гибсон в 1898 г. [38].

АНАТОМИЯ И ФИЗИОЛОГИЯ ФУНКЦИОНИРОВАНИЯ ПРОТОКА

После рождения, перевязки пуповины и первого вдоха происходит падение давления в легочных сосудах и увеличение системного сосудистого сопротивления, в результате чего меняется направление тока крови по протоку на противоположное — из аорты в ЛА (слева направо).

При этом АП под действием кислорода спазмируется, но его немедленного структурного закрытия не происходит. У большинства новорожденных АП функционирует в течение первых 12–72 ч (рис. 15) с преимущественно лево-правым сбросом, но гемодинамического значения это не имеет [6]. Ряд механизмов, к которым в том числе относятся утолщение интимы и спазмирование сосуда, приводит к его функциональному закрытию [6, 15]. В дальнейшем в связи с прекращением тока крови по протоку закрываются микрососуды, кровоснабжающие слои его стенки, что приводит к апоптозу клеток гладкомышечной оболочки сосуда [6].



Рис. 15. Сердце плода на 20-й неделе беременности. Артериальный проток (1) имеет значительный диаметр, немногим уступая аорте (2) и легочной артерии

Fig. 15. Fetal heart at the 20th week of pregnancy. Patent ductus arteriosus (1) duct has a significant diameter, slightly inferior to the aorta (2) and pulmonary artery



В норме ОАП обязательно закрывается вскоре после рождения, превращаясь в ligamentum arteriosum [14, 16]. Если же проток не закрывается или происходит его частичная облитерация, говорят о наличии порока [2, 5, 9, 19]. ОАП — «несовершенный» порок сердца, или «условный» врожденный порок, так как говорят о нем как о пороке только лишь после рождения (рис. 16). ВПС ОАП считается изолированным при условии, что проток служит единственным местом шунтирования крови из одного круга кровообращения в другой, из большого в малый, в то время как все другие отделы сердца сформированы правильно [4].

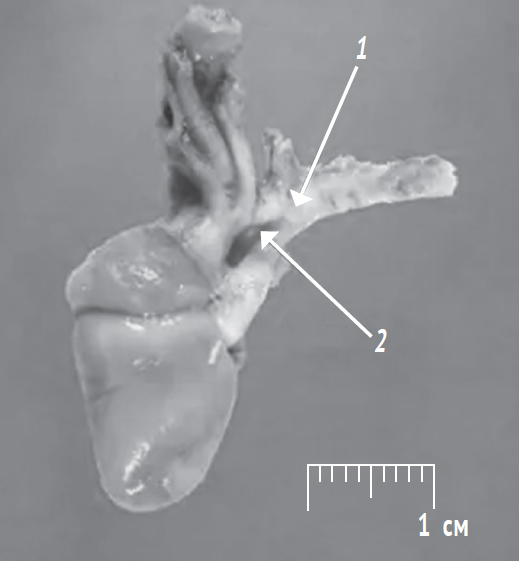

Рис. 16. Препарат сердца плода. Указателем обозначен артериальный проток шириной 1,2 см, длиной 2,6 см

Fig. 16. Fetal heart preparation. The pointer indicates an arterial duct with a width of 1.2 cm, a length of 2.6 cm



Изучая гистологически процессы закрытия протока, Хаймор (1657), Сенак (1749), Биллард (1833), Баркрофт (1946) и Л.Ф. Гаврилов (1964) указывают на то, что проток закрывается функционально гораздо раньше, чем анатомически [7]. Если обобщить весь материал проведенных исследований, можно понять, что разница во времени функционирования и анатомического закрытия протока объясняется следующим: после рождения ребенка стенки протока начинают утолщаться, что способствует замедлению и/или прекращению движения крови по протоку. Это объясняется неравномерным и сильным сокращением крестообразно расположенных наружных и внутренних слоев средней оболочки протока — нарушается ее целостность, происходит частичное расслоение стенки, в результате чего просвет протока дополнительно суживается, а отслоившаяся средняя оболочка, сворачиваясь, полностью закрывает его. Этот процесс может начинаться в любой части протока: чаще — у легочного конца, реже — у аортального или в середине протока [7].

ОАП отходит от левой легочной артерии, которая является артерией эластического типа [36]. В то время как ОАП — артерия мышечного типа [39]. Постепенно, при изменениях в гемодинамике после рождения функционирующий проток превращается в артерию эластического типа [34, 40].

У новорожденных длина протока составляет в среднем 6,9 мм, ширина 4,3 мм, диаметр колеблется от 3–5 мм до 1,5–2,0 см (рис. 16) [17, 18, 30, 32]. Средние же размеры АП у недоношенных новорожденных, изученные с помощью трансабдоминальной эхокардиографии, меньше и приведены в сравнении с открытым овальным окном (см. таблицу) [3, 23].



Таблица. Размеры фетальных коммуникаций, изученные с помощью трансабдоминальной эхокардиографии (открытого овального окна и открытого артериального протока) [3]

Table. The dimensions of fetal communications were studied using transabdominal echocardiography (open oval window and open arterial duct) [3]

Срок гестации, нед. / Gestation period, weeks

Значения / Meaning

Размер, мм / Size, mm

открытое овальное окно / open oval window

открытый артериальный проток / patent ductus arteriosus

16–21

Среднее / Average

4,4 ± 0,6

2,3 ± 0,4

min–max

3,2–6,5

1,3–3,0

22–29

Среднее / Average

5,6 ± 1,1

2,7 ± 0,6

min–max

4,8–7,8

2,5–3,5

30–39

Среднее / Average

4,5 ± 0,8

2,8 ± 0,4

min–max

4,2–9,0

2,3–3,1



Ангиографическую классификацию ОАП впервые предложил А. Криченко, выглядит она следующим образом [35]:

  • тип А — коническая форма с более узким просветом в легочном конце;
  • тип Б — короткий проток с сужением у аорты;
  • тип С — тубулярная форма без сужения;
  • тип D — тубулярная форма со множественными сужениями;
  • тип E — необычная, удлиненная коническая форма со множественными сужениями.

В статье В.В. Алекси-Месхишвили, Ю.А. Козлова говорится, что под ОАП подразумевают сохранение проходимости ОАП в постнатальном периоде в течение 48–72 ч после рождения [1].

Обычно закрытие протока происходит в течение первых 24–48 ч жизни вне зависимости от гестационного возраста [6]. В то же время у новорожденных с очень низкой и особенно с экстремально низкой массой тела часто наблюдается нарушение механизмов закрытия АП. Даже в случае, если после рождения происходит функциональное закрытие сосуда, у этой категории детей редко достигается этап глубокой ишемии мышечной стенки протока, что создает предпосылки для его повторных открытий [33, 45]. Случаи, при которых функционирование АП сопровождается значительными нарушениями гемодинамического статуса, обозначаются как гемодинамически значимый ОАП и часто требуют оперативного лечения [21, 22].

У новорожденного ОАП функционально закрывается практически тотчас после рождения [4]. В норме процесс анатомического закрытия протока продолжается не более 2–8 нед. [22, 25], однако некоторые авторы полагают, что этот процесс должен завершиться к 3 мес. [31], и далее следует говорить о персистирующем АП. По альтернативному мнению, ОАП может закрываться в условиях физиологических пределов до 1 года и не являться патологией [26, 29]. Весь период закрытия протока, а именно от функционального до полного — анатомического — носит название переходного «от плодного к взрослому» типу кровообращения.

Изолированный, постоянно функционирующий ОАП встречается примерно у одного из 2000 живорожденных [20, 40] и одним из наиболее распространенных ВПС и магистральных сосудов [2, 20, 34].

Следует отметить, что чаще функционирующий проток встречается у недоношенных детей, с меньшей массой тела — чем меньше вес ребенка, тем больше вероятность ОАП. У новорожденных с массой тела менее 2000 г ОАП встречается приблизительно у 40 %, а у детей с гестационным возрастом 28–30 нед. — примерно 80 % [27].

Изучение времени спонтанного закрытия ОАП в двух европейских неонатальных центрах на примере 297 недоношенных новорожденных с массой тела менее 1500 г [1, 41] показало, что из 297 недоношенных 280 детей лечили только консервативно, а у 237 (85 %) детей ОАП закрылся спонтанно к моменту выписки из стационара. В этом исследовании время спонтанного закрытия ОАП имело обратную зависимость от гестационного возраста и массы тела новорожденных детей: у детей с массой тела <750 г ОАП закрывался в среднем через 48 (7–48) дней, при массе тела 750–999 г — через 22 (6–38) дня, при 1000–1249 г — через 9 (6–12) дней, а при 1250–1500 г — через 8 (7–9) дней [41, 42, 44].

Средняя продолжительность жизни пациентов с ОАП составляет приблизительно 40 лет. До 30 лет умирают 20 % пациентов, до 45 лет — 42 %, до 60 лет — 60 %. Основные причины летальных исходов — сердечная недостаточность, бактериальный эндокардит (эндартериит), развитие и разрыв аневризмы протока [9, 24, 45].

ЗАКЛЮЧЕНИЕ

Таким образом, проанализированная литература подтверждает, что окончательных данных об анатомической норме: форме, размере и положении, о сроках преобразования стенки АП и разницы во времени между функциональным и анатомическим закрытием не показано. Особенный интерес в наше время представляет изучение при помощи современных методов исследования морфометрических параметров протока недоношенных, так как персистирующий АП существенно отличается от протока доношенных новорожденных.

Исследования анатомических особенностей АП у недоношенных и доношенных новорожденных имеют особую значимость и актуальность в педиатрии, неонатологии, детской кардиологии и кардиохирургии, что требует проведения дальнейших научных исследований в этой области.

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ

Вклад авторов. Все авторы внесли существенный вклад в разработку концепции, проведение исследования и подготовку рукописи статьи. Окончательная версия прочитана и одобрена всеми авторами.

Конфликт интересов. Авторы заявляют об отсутствии конфликта интересов, связанных с публикацией данной статьи.

ADDITIONAL INFORMATION

Author contribution. Thereby, all authors made a substantial contribution to the conception of the study, acquisition, analysis, interpretation of data for the work, drafting and revising the article, final approval of the version to be published and agree to be accountable for all aspects of the study.

Competing interests. The authors declare that they have no competing interests.

1 De formato foetu. Venice: Francesco Bolzetta, 1600 [colophon: Padua, Lorenzo Pasquati, 1604].

2 De sedibus et causis morborum per anatomen indagatis libri V. Venice: Remondini, 1761.

×
