Синтез в СВЧ-плазме алмазных пленок со сниженной шероховатостью
- Авторы: Мартьянов А.К.1, Тяжелов И.А.1, Савин С.С.2, Попович А.Ф.1, Седов В.С.1, Конов В.И.1
-
Учреждения:
- Институт общей физики им. А.М. Прохорова Российской академии наук
- Наноцентр МИРЭА – Российский технологический университет
- Выпуск: Том 516, № 1 (2024)
- Страницы: 28-31
- Раздел: ФИЗИКА
- URL: https://journals.rcsi.science/2686-7400/article/view/272091
- DOI: https://doi.org/10.31857/S2686740024030046
- EDN: https://elibrary.ru/KAHZCC
- ID: 272091
Цитировать
Полный текст
Аннотация
Изучается влияние добавок азота на вторичное зародышеобразование (нуклеацию) алмаза при его синтезе методом химического осаждения из газовой фазы (CVD). Серия поликристаллических алмазных пленок толщиной 2 мкм была выращена на кремниевых подложках в газовых смесях метан–водород–азот с различной концентрацией азота (0–1%). Структура и шероховатость выращенных пленок были исследованы с помощью сканирующей электронной микроскопии и оптической профилометрии. Показано, что малые добавки азота играют ключевую роль в процессах вторичной нуклеации алмаза, оказывая значительное влияние на морфологию пленок. Сравнение характеристик выращенных поликристаллических алмазных пленок позволило найти оптимальную концентрацию азота [N2] ≈ 0.2% для формирования нанокристаллических алмазных пленок с низкой шероховатостью поверхности и повышенной скоростью роста. Полученные результаты предполагается использовать для оптимизации параметров CVD-синтеза поликристаллических алмазных пленок для применения в качестве защитных или снижающих трение слоев, а также для изготовления сверхтвердых режущих инструментов.
Полный текст
Поликристаллический алмаз обладает исключительной твердостью, теплопроводностью и химической инертностью и широко используется в качестве покрытия режущих инструментов [1] и теплоотводящих систем [2]. Метод синтеза алмаза при высоких давлениях и температурах (HPHT) позволяет формировать монокристаллы высокого качества [3], однако этот метод не подходит для формирования алмазных пленок на неалмазных подложках. Химическое осаждение из газовой фазы (CVD) – универсальный метод синтеза кристаллов и пленок алмаза с точным контролем их свойств [4]. При использовании неалмазных подложек алмазные нано- или микрочастицы должны быть предварительно нанесены на подложки, чтобы инициировать CVD-рост [5]. В процессе CVD-роста атомы углерода из газообразного источника (обычно метана CH4) достраивают поверхность затравочного кристалла [6]. Синтез поликристаллических алмазных (ПКА) пленок осуществляется по механизму конкурентного роста Ван-дер-Дрифта [7]: случайно ориентированные кристаллиты разрастаются с различной скоростью, и медленно растущие кристаллиты блокируются более быстрыми. Данный процесс приводит к увеличению среднего размера зерен с увеличением толщины пленки, что увеличивает шероховатость ее поверхности [8] и считается отрицательным фактором для применений ПКА пленок для покрытий режущих инструментов [9]. Однако можно ограничить увеличение размера зерен за счет стимулирования вторичного зародышеобразования (нуклеации) – образования новых зародышей алмаза на существующих кристаллических поверхностях [10]. Использование данного механизма позволяет получать микрокристаллические (МКА, размер зерна >100 нм), нанокристаллические (НКА, размер зерна 10–100 нм) и ультрананокристаллические (УНКА, размер зерна <10 нм) алмазные пленки [11]. Одним из основных методов стимуляции вторичной нуклеации алмаза для получения нанокристаллических алмазных пленок является использование небольших добавок азота [12–14]. Однако физические и химические причины процессов вторичной нуклеации алмаза до сих пор неясны. Также не приводились данные по шероховатости ПКА пленок, выращенных при добавках различных концентраций азота.
В данной работе исследовано влияние небольших добавок азота (N2) в газовую смесь при CVD-росте на структуру и шероховатость выращенных ПКА пленок. В частности, целью являлось определение пороговых концентраций азота для перехода структуры пленок из МКА в НКА.
Описание эксперимента
В качестве подложек использовались пластины полированного монокристаллического кремния (100) размерами 10 × 10 × 0.35 мм. Для нанесения центров зародышеобразования алмаза использовали суспензию наноалмазных частиц в воде (размеры частиц 3–7 нм, дзета-потенциал >+50 мВ, Кардиффский университет). Подложки помещали в суспензию на 1 мин, затем каждую подложку сушили отдельно центрифугированием при 3000 об/мин в течение 30 с. Синтез алмазных пленок осуществлялся на установке плазмохимического осаждения алмаза из газовой фазы (MPCVD) (2.45 ГГц, 5 кВт, ООО “Оптосистемы”). В качестве прикурсоров использовались особо чистые газы: водород 99.9999%, метан 99.9995%, азот 99.999%. Концентрации газов в данной работе определяются как объемные концентрации или как отношение соответствующего индивидуального расхода газа (sccm) к общему расходу. Концентрация метана на протяжении всех экспериментов составляла 4%. Концентрация азота определяется как νN = [N2]/([H2] + [CH4] + [N2]. Температуру подложек в процессе измеряли двухлучевым пирометром METIS M322 (SensorTherm GmbH, Германия) с точностью ±10 °C. При температуре подложки 850 °С, давлении 73 Торр и мощности СВЧ 4.4 кВт были выращены ПКА пленки в газовой смеси метан–водород с добавкой азота в концентрации 0–1%. Толщина поликристаллических алмазных пленок контролировалась непосредственно в процессе роста с помощью лазерной интерферометрии [15] и составила 2 мкм для всех образцов. При этом время роста варьировалось от 26 мин до 2 ч 3 мин в зависимости от скорости роста. Морфологию поверхности синтезированных образцов изучали с помощью сканирующего электронного микроскопа Tescan MIRA3 (SEM, Чехия). Значения шероховатости поверхности пленок (среднеквадратичной высоты поверхности (RMS), Sq по стандарту ISO 25178) измеряли на площади 140 × 140 мкм с использованием оптического профилометра ZYGO NewView 5000 с объективом ×100 с латеральным разрешением 0.45 мкм и вертикальным разрешением 3 нм.
Исследование полученных пленок
На рис. 1 представлена морфология поверхности алмазных пленок, осажденных при различных концентрациях азота νN. Образец, полученный без добавления N2, имеет типичную структуру МКА пленки с хорошо ограненными хаотически ориентированными кристаллитами микронного размера (рис. 1а). Увеличение концентрации азота до 0.2% приводит к уменьшению среднего размера зерна и к переходу к НКА структуре пленки при νN ≈ 0.2% (рис. 1б).

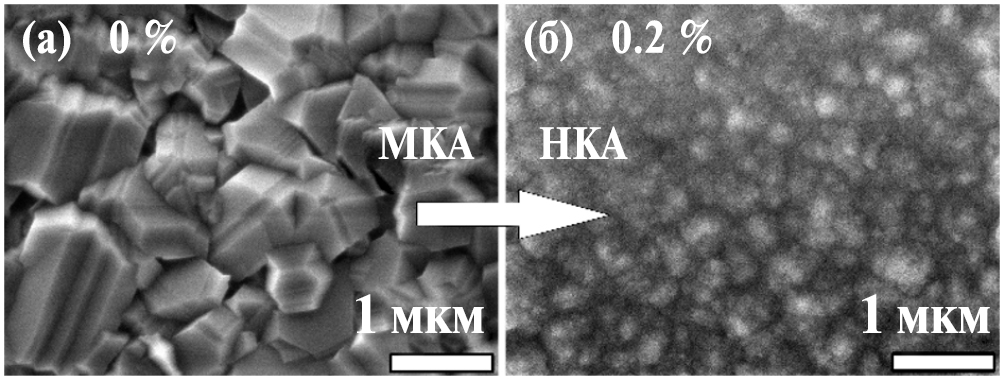

Рис. 1. Изображения РЭМ ПКА пленок, синтезированных при температуре подложки Ts = 850 °С и различных концентрациях азота νN.
При увеличении концентрации азота до значения 0.2% наблюдается резкое увеличение скорости роста ПКА пленок от 1 до 3 мкм/ч (рис. 2). Однако дальнейшее увеличение концентрации азота в процессе синтеза (когда переход от МКА к НКА структуре алмазной пленки уже произошел) не стимулирует скорость роста, а, наоборот, приводит к ее плавному снижению до 2.5 мкм/ч при повышении концентрации азота до 1%.

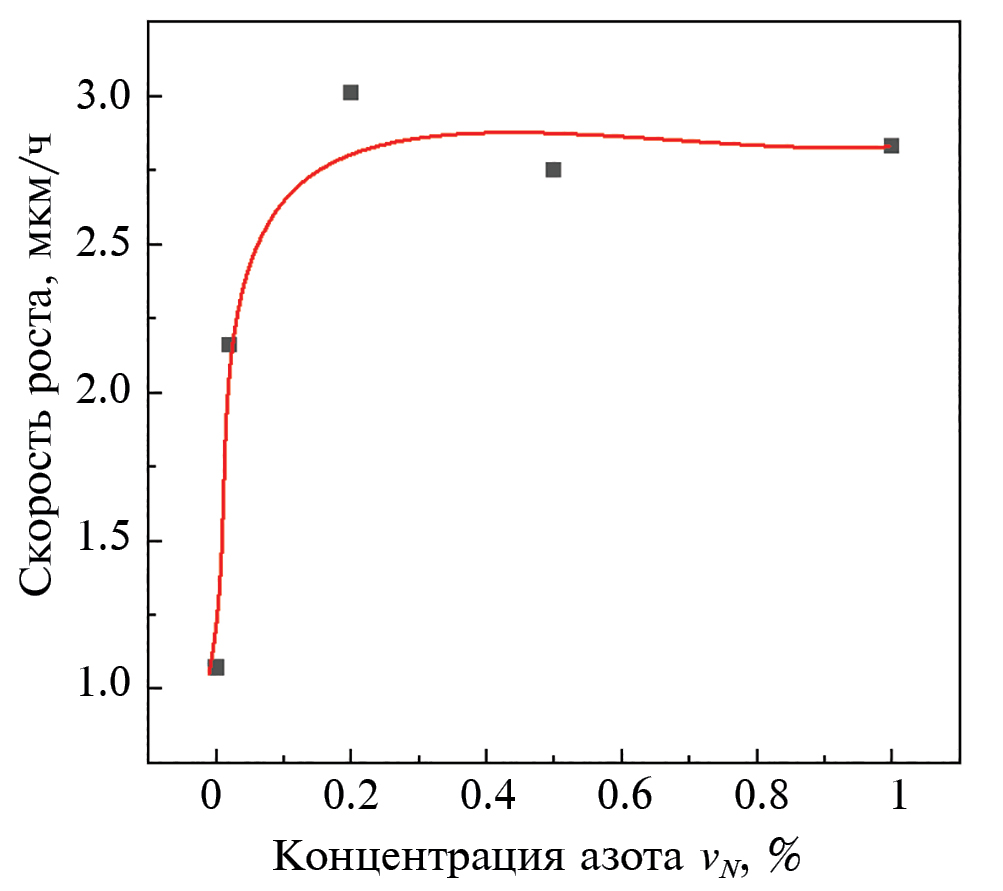

Рис. 2. Скорость роста ПКА пленок, синтезированных при различных концентрациях азота νN.
Измеренные значения шероховатости поверхности выращенных пленок представлены на рис. 3. Постепенное увеличение концентрации азота приводит к резкому (более чем в 2 раза) снижению шероховатости поверхности при [N2] ≈ 0.2%. Дальнейшее увеличение концентрации азота не приводит к существенному снижению шероховатости поверхности.

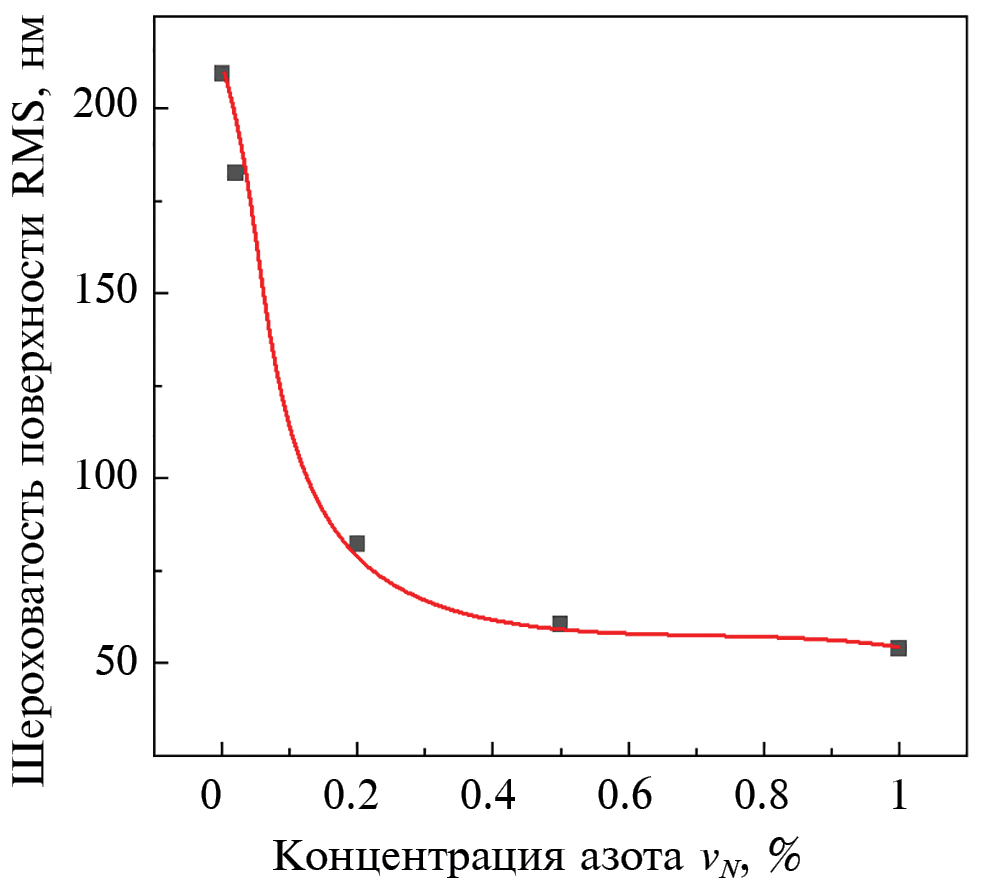

Рис. 3. Значения “среднеквадратичной высоты поверхности” (RMS) алмазных пленок, выращенных при различных концентрациях азота νN.
Выводы
Исследовано влияние концентрации азота при синтезе ПКА пленок в СВЧ-плазме на скорость роста, а также структуру и шероховатость полученных покрытий. В диапазоне концентраций азота 0.1–0.2% находится пороговое значение для перехода структуры алмазных пленок из МКА в НКА. Использование пороговой концентрации азота позволяет снизить более чем в 2 раза шероховатость алмазной пленки с одновременным трехкратным повышением скорости роста.
Полученные результаты дают ценную информацию для контролируемого синтеза ПКА пленок с заданными структурными свойствами для применения в качестве защитных или снижающих трение слоев, а также для сверхтвердых режущих инструментов.
