Introduction. At present, the problem of increasing performance properties of machine parts, tools and tooling by improving the physical, chemical and mechanical characteristics of their executive working surfaces is relevant. One of the modern methods of obtaining coatings on the surfaces of parts is the method of electrospark alloying.

Materials and Methods. To form doped layers in a drop-shaped electro- ass transfer, we used iron in the form of a parallelepiped as a being processed material (cathode) and tungsten was used as a processing material (anode). A nonlinear initial boundary value problem and a computational scheme are suggested for determining the temperature at all points (temperature field) of the cathode made in the form of a parallelepiped with the location of several heat-emitting drops on its face.

Results. The paper presents an algorithm for solving the problem by the second Green’s formula of finding the temperature field in the cathode made in the form of a parallelepiped, in this case the described nonlinear model of the flow from droplets to the parallelepiped is replaced by a linear model. An algorithm is constructed and calculations are carried out to determine the temperature values at all points and the temperature flow in the cathode in the case of one average drop on its face.
Discussion and Conclusion. To achieve higher coating properties and a greater efficiency of the electrospark alloying, it is necessary to calculate the temperature field and heat flow of the cathode points under studying. The proposed mathematical model is calculated for the case of one drop placed on the boundary of a heat-conducting half-space. When choosing an anode material depending on the erosion resistance to obtain the required thickness of the surface layers with the specified functional properties, the developed calculation method is used.

Full Text

Введение

Проблема улучшения эксплуатационных свойств (износо- и жаростойкости, а также коррозионной стойкости) рабочих поверхностей деталей машин, инструментов и технологической оснастки путем улучшения физико-химико-механических характеристик приобретает все большую актуальность. В настоящее время прогресс в машиностроении во многом связан с применением высокоэффективных методов модификации рабочих поверхностей деталей машин, инструментов и технологической оснастки, основанных на использовании потоков энергии с удельной мощностью в пятне нагрева более 102 Вт/мм2. К их числу относится современный наукоемкий метод электроискрового легирования (ЭИЛ). Его достоинствами являются высокая прочность сцепления легированного слоя из любых токопроводящих материалов (в том числе тугоплавких металлов и сплавов) с обрабатываемым материалом, низкая энергоемкость процесса, простота выполнения технологической операции и др. Применение метода ЭИЛ для упрочнения рабочих поверхностей деталей, инструмента и оснастки обеспечивает повышение срока их службы в пять и более раз. В условиях современного машиностроительного производства метод ЭИЛ является востребованным, а его изучение с целью более эффективного использования при получении функциональных покрытий становится актуальным.

Обработка токопроводящей поверхности посредством ЭИЛ представляет собой многоэтапный процесс. Каждый его цикл включает краткосрочный контакт электрода-анода и детали-катода; полярный перенос электродного материала на деталь в зоне действия искрового разряда; микрометаллургический процесс на ее поверхности с химическим взаимодействием элементов материалов электрода, детали и межэлектродной среды; быстрые разогрев и охлаждение микрообъема поверхностного слоя детали. Результатом является изменение структуры, химического и фазового составов, а также свойств поверхностного слоя детали и рельефа ее поверхности.

При каждом цикле ЭИЛ на катоде образуется лунка, заполненная материалом, полученным в результате взаимодействия катода, анода и межэлектродной среды [1; 2].

Одним из основных вариантов становится перенос горячей частицы, температура которой близка к температуре плавления, на холодную поверхность, температура которой близка к температуре окружающей среды. В ходе этого вероятно закрепление частицы на поверхности практически без образования зоны взаимной кристаллизации [1].

Для указанного случая в зависимости от эрозионной стойкости материала и получения необходимой толщины поверхностных слоев с заданными функциональными свойствами рассматривается математическая модель определения температурного поля катода.

Обзор литературы

Многие российские и зарубежные исследования посвящены использованию метода ЭИЛ при создании упрочняющих покрытий на металлах и сплавах. Представлены результаты повышения физических, технологических и эксплуатационных характеристик покрытий, нанесенных методом ЭИЛ на титан и его сплавы [1; 2]; виден положительный эффект применения метода ЭИЛ на твердых сплавах [3; 4]. Кроме того, исследователи начинают проявлять интерес к ЭИЛ легких алюминиевых сплавов. Так, учеными [5] представлены характеристики микроструктуры и кавитационной эрозии покрытия из сплава Al–Si. Однако наиболее широкое распространение метод ЭИЛ получил при обработке поверхностей сталей [6–8]. В названных работах исследователи добились повышения термостойкости многослойного покрытия. Результаты зарубежных исследований свидетельствуют также об уменьшении коррозионной активности покрытия, полученного на нержавеющей стали методом электроискрового осаждения в расплавленном цинке [7].

В настоящее время проводятся исследования по разработке критериев эффективности [9; 10] и электрофизических моделей процесса ЭИЛ [11], которые позволяют найти зависимость критериев качества покрытия от технологических параметров процесса. Разработанные критерии метода ЭИЛ позволили выделить его в отдельный раздел материаловедения [12].

Однако практическое использование метода ЭИЛ (оптимизация параметров разряда и теплофизических свойств материалов, получение поверхностных слоев с заданной толщиной и функциональными свойствами) сдерживается отсутствием численных методов расчета температурного поля в процессе формирования покрытий на рабочих поверхностях обрабатываемого материала.

При выборе обрабатывающего материала для получения на обрабатываемом материале покрытий с заданными функциональными свойствами возникают сложности определения температурного поля в поверхностном слое при реализации метода1 [13–15].

В работах зарубежных [16–19] и отечественных исследователей [20; 21] рассмотрены некоторые математические модели определения температурного поля в поверхностном слое катода в процессе ЭИЛ. Однако описанные модели не учитывают ряд факторов и сложны в реализации.

Таким образом, целью данной статьи является получение полной математической модели определения температурного поля при ЭИЛ в поверхностном слое обрабатываемого материала.

Материалы и методы

Рассмотрена задача нагрева катода, имеющего форму прямоугольного параллелепипеда (Q0 = {(‒a,a)×(‒b,b)×(0,c)}), в декартовой системе координат при ЭИЛ (рис. 1). Здесь P0 = P 0 = z=0,x(a,a),y(b,b)  – рабочая поверхность; q0 = q0{x,y,t} = q0{x',t} – поверхностный тепловой поток; t – время; N – количество капель [20].

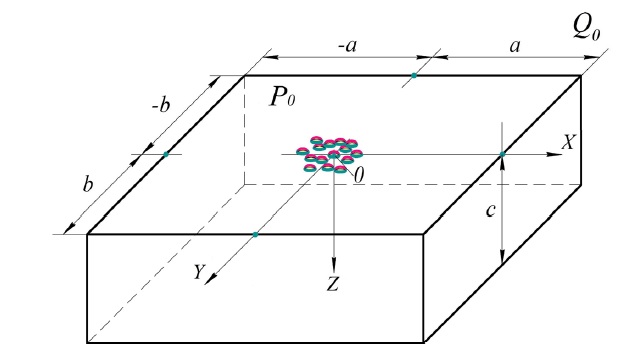

Рис. 1. Катод (прямоугольный параллелепипед Q0) с каплями на его поверхности P0;
a, b, c – размеры катода в декартовой системе координат XYZ

Fig. 1. The cathode (rectangular parallelepiped Q0 ) with drops on its surface P0;
a, b, c – the size of the cathode in the Cartesian coordinate system XYZ



Капли Qi, равномерно заполняя некоторую часть грани {z = 0} (рис. 1), за один искровой разряд отдают посредством теплопроводности и излучения тепловой поток:

q 1i = α i ( T i T sr )+κσ T i 4 ,i= 1,N ¯ ,

где αi – коэффициент теплоотдачи капель; Ti – температура i-ой капли; Tsr – температура окружающей среды; k = λ/(cρ) – коэффициент температуропроводности; σ – универсальная постоянная Стефана-Больцмана [Там же].

В математическом плане исследование теплового процесса (нагрева параллелепипеда и остывания капель Qi за некоторый фиксированный промежуток времени t* от начала воздействия искрового разряда t0) приводит к необходимости рассмотрения следующей начально-краевой задачи нелинейной зависимости:

λ p Δ T 0 c p ρ p T 0 t =0 , x Q 0  , t 0 <t<t*  ,

λ k Δ T i c k ρ k T i t =0 , x Q i , t 0 <t<t*  ,

T 0 t=0 = Φ 0 ( x ) , x Q 0  , T i t=0 = Φ i ( x )  ,

x Q i , i= 1,N ¯  ,              (1)

T 0 x x=±a =0 , T 0 y y=±b =0 , T 0 z z=c =0  ,

λ p T 0 z + α p ( T 0 T sr )=0 , z=0  ,

(x,y) i=1 N Ω i ,

T 0 = T i , λ p T 0 z = λ k T i z  , z=0 ,

(x,y) i=1 N Ω ¯ i ,

λ k T i n + α k ( T i T ñð/sr )+κσ T i 4 = q 0 , , x Q i  , z<0

где Δ= 2 x 2 + 2 y 2 + 2 z 2  – оператор Лапласа; T0 – температура катода; Tsr – температура окружающей среды; Φ0(x)   Φ i ( x ) – известные заданные функции; λp, λk, cp, ck, ρp, ρk, αp, αk – коэффициенты теплопроводности, удельной теплоемкости, удельной плотности и теплоотдачи параллелепипеда (p) и капель (k) соответственно; n – внешняя нормаль к Ω i  ; здесь и далее коэффициенты с индексом i = 0 относятся к катоду Q0, с индексами i0 – к i-ой капле Qi; Ω i = Q i {z=0} , Ω ¯ i = Ω i Ω i   [Там же].

Ввиду сложности задачи (1) ее решение требует перехода к новым переменным: U = T0 Tsr; Ui = Ti Tsr;   a 0 2 = a 0i 2 = λ i / ( c i ρ i ) . Тогда задача для параллелепипеда Q0 получит следующий вид:

a 0 2 ΔU U t =0 , x Q i  , i= 0,N ¯ ,

t 0 <t< t * ,

U t= t 0 = ϕ( x ) , x Q 0 i=1 N Q i  ,

U x x=±a =0 , U y y=±b =0  , U z z=c =0  , (2)

λ p U z + α p U=0 , z=0  , (x,y) i=1 N Ω i  ,

λ k U i n + α k U i +κσ ( U i + T sr ) 4 = q 0 ,

z=0 , (x,y) i=1 N Ω ¯ i  ,

где   ϕ( x )= ϕ 0 ( x ), x Q 0 , ϕ i ( x ),z=0,(x,y) i=1 N Ω i , ϕ 0 ( x )= Φ 0 ( x ) T sr  , ϕ i ( x )= Φ i ( x ) T sr .  [Там же].

Предположим, что размеры капель малы; тогда температура внутри объема капли будет почти постоянна, а существенно изменяться она станет только во времени t.

Будем считать, что при каждом t > 0 справедливы приближенные равенства, которые тем более верны, чем меньше размеры капли [Там же]:

U( x ,t)const,

U( x ,t)/ t const, x Q i  , i= 1,N ¯

U( x ,t)/ z z=0 const, ,

x P i , i= 1,N ¯  ,              (3)

где Pi – основание i-ой капли.

Это позволяет усреднить задачу по объемам Qi, ограничившись только областью Q0.

Так как для нашего исследования важна не конкретная геометрическая форма капли, а лишь ее размеры, для простоты вычислений предположим, что капля заключена в параллелепипед определенного размера (рис. 2) [Там же]:

Q i = ( a 1i , a 2i )×( b 1i , b 2i )×(0,d) ,

Δ a i = a 2i a 1i , Δ b i = b 2i b 1i  ;

тогда Q =Δ a i Δ b i d  , P =Δ a i Δ b i , S =2Δ a i d+2Δ b i d+Δa Δ i b i =2d(Δ a i +Δ b i )+ P .

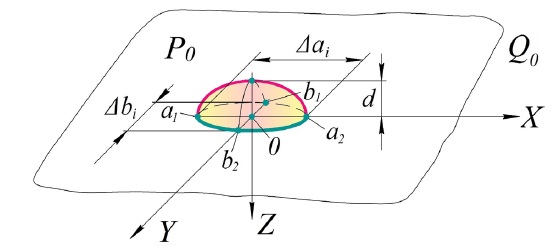

Рис. 2. Расположение капли на катоде Q0 в декартовой системе координат XYZ


Fig. 2. The location of a drop on the cathode Q0 in the Cartesian coordinate system XYZ




Результатом математических преобразований становится следующая задача для параллелепипеда Q0 [Там же]:

a 0 2 ΔU U t =0 , x Q 0  , t 0 <t< t *  ,

U t= t 0 = ϕ( x ) , x Q i  , i= 0,N ¯ ,

U x x=±a =0 , U y y=±b =0  , U z z=c =0  , (4)

U z + h 0 U=0 , z=0  , (x,y) i=1 N Ω i  ,

U z + h 0 U= q 0 c 0 U t + c 1 U+ c 2 f(U) ,

z=0 , (x,y) i=1 N Ω ¯ i  .

Данная задача определена только в области Q0, так как граничное условие для температуры U заменяет все уравнения теплового баланса в каплях.

Результаты исследования

Для определения температуры катода в форме параллелепипеда Q0 решение задачи (4) состоит из двух этапов [Там же].

Первый этап

Пусть U0 – решение задачи (5). С помощью найденного решения определим, что

ψ(t)= q 0 c 0 U 0 t + c 1 U 0 + c 2 f( U 0 ) ;

(x,y) Ω i .                  (5)

Второй этап

Сложный нелинейный теплообмен между каплями Qi, i= 1,N ¯  и катодом  Q0 в граничном условии задачи (4) заменяется линейным:

U z + h 0 U=ψ(t) , (x,y) i=1 N Ω ¯ i ,t>0.

Для решения задачи применим вторую формулу Грина и функцию Грина G( x , ξ ,tτ), которая является решением соответствующей задачи2 [20], где ξ =(ξ,η,ζ), t, τ > 0. Тогда параллелепипед можно рассматривать как полупространство для капли, подставив в формулу (5) а = b = с = + ∞.

Наиболее простым для численной реализации является случай полупространства z>0, x R 2 в качестве параллелепипеда Q0, на границу {z = 0} которого нанесена единственная капля {N = 1}, и значения коэффициента теплоотдачи αп = 0; следовательно, h0 = 0, то есть учитывается только теплообмен между каплей и катодом.

Вторая формула Грина и данная функция Грина приводят задачу (4) к эквивалентному ей нелинейному интегральному уравнению следующего вида [20]:

U(x,t)=U(x,t,t')a02t'tdτ0a'0b'G(x,η,ζ,0,tτ)Q(U)dηdζ (6)

где a = Δa/2 , b = Δb/2  – половинные длины сторон капли;

U(x,t)=000G(x,ξ,tt')U(ξ,t')dξ+a02t'tdτ0a0bG(x,ξ,η,0,tτ)q0(ξ,η,0,τ)dξdη

Q(U)=c0U(ξ,η,0,τ)τ+c1U(ξ,η,0,τ)+c2f(U(ξ,η,0,τ))



Интегральные соотношения (6), как и задача (5), приближенно описывают процесс передачи тепла катоду каплей, помещенной на его границу.

В подынтегральном выражении уравнения (6) функция U = U(ξ,η,0) рассматривается в области, в которой она почти постоянна по ξ,η. Поэтому, подставив в уравнение (6) z = 0 и проинтегрировав его [Там же], получим нелинейное интегральное уравнение типа Вольтера:

ΔaΔbU(t)=U(t)a02t'tG(tτ)Q(U(τ))dτ         (7)

относительно усредненной функции

U(t)=1ΔaΔb0a0bU(x,y,0,t)dxdy

Здесь

G(tτ)=0a0b0a0bGz=0ζ=0dxdydξdη=+1πa0(tτ)aΦaa0(tτ)+tτπea2a0(tτ)1×

×bΦba0(tτ)+a0(tτ)πeb2a0(tτ)1



U(x,y,z,t)=0000a0bGτ=0dξdηdzdxdy



где Φ(x)= 2 π 0 x e t 2 dt  – интеграл вероятности3.

Для численного решения задачи (6) введем пространственную и временную сетку (xi, yj, zk), i= 1, N 1 ¯ , j= 1, N 2 ¯ , k= 1, N 3 ¯ , {0= t 0 < t 1 <...< t N 0 =t*}    .

Тогда U n ijk =( x i , y j , z k , t n )  – температура в узле (xi, yj, zk) в момент времени t = tn. Производную по времени заменяем разностным соотношением U t = U n U n1 Δ τ n ,  где   U n =U t= t n , Δ τ n = t n t n1 .

В уравнении (7) заменяем в подынтегральном выражении U(t) на U n + U n1 2  и получаем:

  ΔaΔb U n = U n G n c 0 U n U n1 Δτ + c 1 U n + U n1 2 + c 2 f U n + U n1 2 ,  (8)

где: Gn=tn1tnG(tnτ)dτ

Решение нелинейного уравнения (5) описывает температурное поле катода под основанием капли в момент t = tn. Поле внутри параллелепипеда определяется простой квадратурой (6), имеющей следующий вид [20]:

U(x,y,z,tn)=U(x,y,z,tn)a02tn1tnG(x,y,z,tnτ)Qn(Un)dτ   (9)

где

U(x,y,z,tn)=000Gτ=tn1t=tnUn1(ξ,η,ζ)dξdηdζ+tn1tnG(x,y,z,tnτ)q0(τ)dτ             (10)

G(x,y,z,tτ)= 0 a 0 b G ζ=0 dξdη= exp z 2 4 a 0 (tτ) 4 π a 0 (tτ ) Φ x+a 2 a 0 (tτ) Φ xa 2 a 0 (tτ) ×

×Φy+b2a0(tτ)Φyb2a0(tτ)



Qn(Un)=c0UnUn1Δτ+c1Un+Un12+c2fUn+Un12



Для численных расчетов интеграл (10) заменим на тройную сумму следующего вида:

000Gτ=tn1Un1(ξ,η,ζ)dξdηdζ=i1N1j1N2k1N3Gni1j1k1ijkU¯n1i1j1k1

где  Gni1j1k1ijk=xi11xi1yj11yj1zk11zk1G(xi,yj,zk,Δt)dξdηdζ

Среднеарифметическое значение функции относительно восьми узлов параллелепипеда   ( x i1 , x i )×( y j1 , y j )×( z k1 , z k ), U n ijk =U( x i , y j , z k , t n ), i= 1, N 1 ¯ , j= 1, N 2 ¯ , k= 1, N 3 ¯ , определяется по формуле:

U¯n1ijk=Un1i1,j1,k1+Un1i1,1,k+Un1i1,j,k1+8++Un1i1,j,k+Un1i,j1,k1+Un1i,j1,k+Un1i,j,k1+Un1i,j,k8  (11)

Так как решение U n1 (ξ,η,ζ)  является убывающим от нуля до бесконечности по переменным ξ,η,ζ, очевидно, что узловые точки { x i } i=1 N 1 , { y j } j=1 N 2 , { z k } k=1 N 3 следует уплотнить вблизи начала координат. С учетом вышеизложенного получаем окончательные выражения для определения температурного поля в узлах xi, yj, zk параллелепипеда [Там же]:

Unijk=Unijka02Qntn1tnG(xi,yj,zk,tnτ)dτ

 Unijk=i1=1N1j1=1N2k1=1N3Gni1j1k1ijkUn1i1j1k1+q0tn1tnGn(xi,yj,zk,tnτ)dτ    (12)

После этого получим все данные для перехода к следующему временному отрезку [tn, tn + 1].

Отметим, что такая математическая модель не учитывает влияние остальных капель на искомый поток. Для учета подобного влияния необходимо рассмотреть систему нелинейных интегральных уравнений следующего вида:

ΔaiΔbiUi(t)=Ui(t)a02tn1tnj=1NGij(tτ)Q(Uj(τ))dτ     (13)

где G ij (tτ)= a 1i a 2i b 1i b 2i a 1i a 2i b 1i b 2i G z=0 ζ=0 dx dydξdη,  a1i,a2i,b1i,b2i – координаты i-ой капли; N = 4 (в данном случае).

Дискретизация по времени t преобразует систему (13) в систему нелинейных алгебраических уравнений:

 ΔaiΔbiUi=Uia02j=1NGijQ(Uj)    (14)

При этом поле внутри параллелепипеда определяется так:

U(x,y,z,t)=U(x,y,z,t)a02i=1Ntn1tna1ia2ib1ib2iGζ=0Q(U)ζ=0dξdηdτ  (15)

Таким образом, определив поток Q(U) из одной капли в параллелепипед, можем начать рассмотрение упорядоченного (периодического по переменным х, у) множества капель [Там же].

Однако решение системы нелинейных уравнений вида (14) с последующим определением поля в области Q по формуле вида (15) становится трудоемким. Поэтому для решения задачи нелинейный поток из капель в параллелепипед заменяется линейным, что является более предпочтительным [Там же].

По представленному алгоритму создан пакет программ и проведены численные расчеты определения температурного поля параллелепипеда4.

С учетом функций в выражениях (7) и (9) для численного интегрирования применялись квадратурные формулы5с весовой функцией 1/ t . Пробные вычисления по разработанному алгоритму показали эффективность выбранного метода.

Расчеты проводились с учетом следующих данных [Там же].

  1. Размеры капли: Δ a i /2 = 10–2 см; Δ b i /2 = 2·10‒2 см; d = 10–2 см. Здесь размеры капли приняты неодинаковыми в ее основании, что соответствует более общей задаче – обработке посредством ЭИЛ не плоской (Δа = Δb), а криволинейной поверхности.
  2. Теплофизические константы: T = = 20 °C; To = 1 400 °С (начальная температура капли); q0 = 0.
  3. Материал капли – вольфрам (W):
    λk= 1,73 Вт/cм ∙ °C; ρк= 19,25 г/cм3; ск = 0,15 Дж/г ∙ К; αк = 0,001 Вт / (см2 ∙ °С).
  4. Материал катода – железо (Fe): λk= 0,733 Вт/cм ∙ °C; ρк= 7,87 г/cм3; ск = 0,46 Дж/г ∙ К; αк = 0,001 Вт/(см2 ∙ °С).
  5. Узлы пространственной сетки, см:

  { x i=1 6 } = 0; 0,005; 0,01; 0,011; 0,013; 0,017;

  { y i=1 6 } = 0; 0,01; 0,02; 0,022; 0,026; 0,034;

  { z i=1 6 } = 0; 0,001; 0,003; 0,006; 0,01; 0,015.

Динамика температурного поля некоторых точек поверхности представлена в таблице. В круглых скобках даны координаты точек, обозначенных на рис. 3. Числа n и m в круглых скобках указывают на номер координаты вектора x ={ x i }  и вектора y ={ y i }  (например, точка (3, 1) таблицы соответствует точке (х3, у1) на плоскости x0y) [Там же].



Таблица Динамика температурного поля точек на поверхности в зависимости от времени

Table The dynamics of the temperature field of points on the surface depending on time





Время / Time

Координаты точек / The coordinates of the points

(1,1)

(2,1)

(2,2)

(3,1)

(3,2)

(3,3)

(4,1)

(4,2)

(4,3)

(4,4)

t = 1 ∙ 10–5 c / t = 1 ∙ 10–5 s

1 078

1 043

1 042

541

540

270

294

293

147

65

t = 2 ∙ 10–5 с / t = 2 ∙ 10–5 s

904

835

790

467

439

228

323

299

156

96

t = 3 ∙ 10–5 c / t = 3 ∙ 10–5 s

775

712

660

419

386

209

310

281

155

105

t = 4 ∙ 10–5 c / t = 4 ∙ 10–5 s

670

617

568

375

342

193

287

258

148

106

t = 5 ∙ 10–5 c / t = 5 ∙10–5 s

585

538

495

334

305

177

260

234

139

103

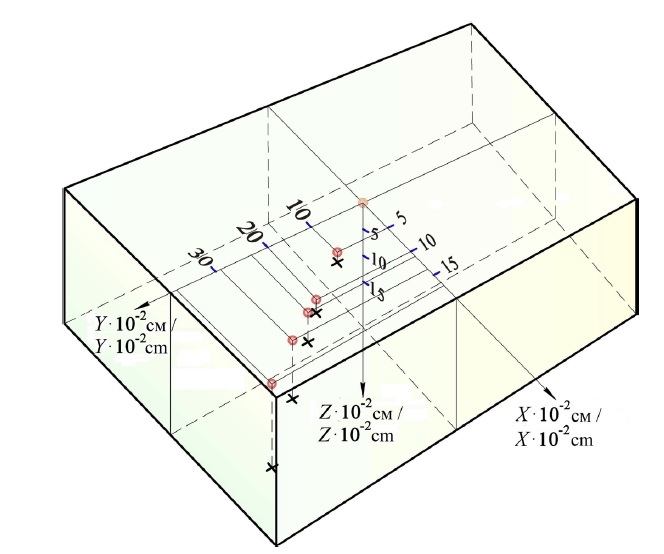

Рис. 3. Схема расположения точек, в которых вычислялась температура

Fig. 3. The location of the points at which the temperature was calculated



На рис. 4 представлена динамика температурного поля и вычисляемого потока в соответствии с формулой (5). Кривые на рис. 4, а иллюстрируют убывание температурного поля начала координат (линия U) и потока (линия ψ). На рис. 4, b показана динамика температурного поля сечения y = 0, z = 0; на рис. 4, c ‒ динамика точек, расположенных вне основания капли [Там же].






Рис. 4. Динамика температурного поля и теплового потока: а) изменение температуры капли
(линия U) и теплового потока (линия ψ) во времени; b) зависимость температуры поверхности
октанта от координаты в сечении y = 0, z = 0; с) изменение температуры внутренних точек
октанта, расположенных вне основания капли, во времени


Fig. 4. The dynamics of the temperature field and heat flux: a) change in temperature of the droplet
(line U) and heat flux (line ψ); b) the dependence of the octant surface temperature on the coordinate
in the section y = 0, z = 0; c) the temporal variation of the temperature of the internal octant points
located outside the base of the drop



Обсуждение и заключение

Анализ полученных результатов показывает, что поле в точках, расположенных в основании капли, постоянно убывает (рис. 4, а); в точках, расположенных вне основания капли (как на поверхности, так и в глубине катода), сначала возрастает, а затем убывает вместе с полем капли (рис. 4, с). Это свидетельствует о том, что, пока капля достаточно горячая, тепла к данным точкам прибывает больше, чем убывает, что и приводит к увеличению температуры. Однако по мере охлаждения капли приток тепла становится меньшим, чем отток, что приводит к уменьшению температуры [Там же].

Чем ближе расположена точка к поверхности капли, тем более резко возрастает температура в начальный момент времени и тем раньше она стабилизируется и начинает убывать.

Температура в точках, расположенных симметрично относительно границы капли, симметрично изменяется относительно температуры границы. Температура на границе капли примерно в два раза ниже температуры в центре капли.

Предложенная модель реализована численно для случая одной капли, помещенной на границу теплопроводящего полупространства. Разработанный численный метод расчета позволяет приближенно описать процесс остывания одной капли и затем использовать полученную информацию для усредненного описания эффекта нагрева параллелепипеда группой капель [Там же].

Применительно к ЭИЛ построен алгоритм и проведены численные расчеты для определения значений температуры во всех точках, а также температурного потока в катоде (параллелепипеде) в случае одной среднестатистической капли на его грани. Сложный нелинейный теплообмен между каплей и катодом заменяется линейным теплообменом. Предложенный метод расчета для усредненного описания эффекта нагрева тела параллелепипеда рядом таких капель находит практическое применение в выборе материала анода в зависимости от эрозионной стойкости при получении покрытий с заданными функциональными свойствами.





1              ohnson R. N. Principles and applications of electro-spark deposition // Society of Vacuum Coaters 45th Annual Technical Conference, Lake Buena Vista. 1987. URL: https://www.researchgate.net/publication/236399429_Principles_and_applications_of_electro-spark_deposition

2              Ладыженская О. А., Солонников В. А., Уральцева Н. Н. Линейные и квазилинейные уравнения параболического типа. М. : Наука, 1967. 736 c.; Friedman A. Partial differential equations of parabolic type. R. E. Krieger Pub. Co., 1983. 347 p.

3              Friedman A. Partial differential equations of parabolic type. R. E. Krieger Pub. Co., 1983. 347 p.; Санчес-Паленсия Э. Неоднородные среды и теория колебаний / Пер. с англ. М. : Мир, 1984. 472 с. URL: http://bookre.org/reader?file=441528

4              Программный комплекс для моделирования теплопереноса материала при электрофизическом воздействии : свидетельство о гос. регистрации прогр. для ЭВМ / Власенко В. Д., Колисова М. В. № 2017611479 ; заявл. 06.12.16 ; опубл. 03.02.17. URL: http://www1.fips.ru/fips_servl/fips_servlet?DB=EVM&rn=4256&DocNumber=2017611479&TypeFile=html

5              Крылов В. И., Шульгина Л. Т. Справочная книга по численному интегрированию. М. : Наука, 1966. 372 с



×

About the authors

Victor D. Vlasenko

Computing Center of Far Eastern Branch RAS

Email: vlasenko@as.khb.ru
ORCID iD: 0000-0001-7782-4532
ResearcherId: E-2432-2019

Scientific Secretary, Cand.Sc. (Phys.-Math.)

Russian Federation, 680000, г. Хабаровск, ул. Ким Ю Чена, д. 65

Valery I. Ivanov

Federal Scientific Agroengineering Center VIM

Email: tehnoinvest-vip@mail.ru
ORCID iD: 0000-0002-4568-8553
ResearcherId: H-4076-2018

Head, Electric Technology Laboratory, Ph.D. (Engineering)

Russian Federation, 5 1st Institutskiy Proyezd, Moscow 109428

Vyacheslav F. Aulov

Federal Scientific Agroengineering Center VIM

Email: gosniti@mail.ru
ORCID iD: 0000-0001-6925-1260
ResearcherId: E-4179-2019

Leading Researcher, Laboratory of Electrospark and Thermal Diffusion Processes, Ph.D. (Engineering)

Russian Federation, 5 1st Institutskiy Proyezd, Moscow 109428

Leonid A. Konevtsov

Institute of Materials Science of the Khabarovsk Scientific Center of Far Eastern Branch RAS

Email: konevts@narod.ru
ORCID iD: 0000-0002-7212-3953
ResearcherId: H-4087- 2018

Researcher, Ph.D. (Engineering)

Russian Federation, 153 Tikhookeanskaya St., Khabarovsk 680042

Elena G. Martynova

National Research Mordovia State University

Author for correspondence.
Email: el.mart2012@yandex.ru
ORCID iD: 0000-0002-6870-0498
ResearcherId: С-5023-2019

Postgraduate Student, Chair of Technical Service of Machines

Russian Federation, 68/1 Bolshevistskaya St., Saransk 430005

Ismail H. Hasan

National Research Mordovia State University

Email: srorismael@gmail.com
ORCID iD: 0000-0002-4560-1016
ResearcherId: С-5025-2019

Postgraduate Student, Chair of Solid State Physics

Russian Federation, 68/1 Bolshevistskaya St., Saransk 430005

References

  1. Mikhailov V.V., Gitlevich A.E., Mikhailyuk A.I., Verkhoturov A.D., Belyakov A.V., Konevtsov L.A. Electrospark alloying titanium and its alloys: the physical, technological, and practical aspects. Part I. The peculiarities of the mass transfer and the structural and phase transformations in the surface layers and their wear and heat resistance. Surface Engineering and Applied Electrochemistry. 2013; 49(5):373-395. DOI:https://doi.org/10.3103/S1068375513050074
  2. Vlasenko V.D., Mulin Yu.I. Formation of wear- and heat-resistant coatings on the surface of Tialloys by electro-sparking alloying. Fizika i khimiya obrabotki materialov = Physics and Chemistry of Materials Treatment. 2015; 1:79-84. (In Russ.)
  3. Verkhoturov A.D., Gordienko P.S., Podchernyaeva I.A., Konevtsov L.A., Panin E.S. The formation of protective coating on tungsten-containing hard alloys by electrospark alloying with metals and borides. Inorganic Materials: Applied Research. 2011; 2(2):180-185. DOI: https://doi.org/10.1134/S2075113311020213
  4. Verkhoturov A.D., Konevtsov L.A., Shpilev A.M., Gordienko P.S., Panin E. S., Podchernyaeva I.A.,et al. Contribution of the electrospark alloying to the oxidation resistance of hard tungsten alloys. Powder Metallurgy and Metal Ceramics. 2008; 47(1-2):112-115. DOI: https://doi.org/10.1007/s11106-008-0015-2
  5. Wang W., Wang M., Sun F., Zheng Y., Jiao J. Microstructure and cavitation erosion characteristics of Al–Si alloy coating prepared by electrospark deposition. Surface and Coatings Technology. 2008;202(21):5116-5121. DOI: https://doi.org/10.1016/j.surfcoat.2008.05.013
  6. Kozyr A.V., Konevtsov L.A., Konovalov S.V., Kovalenko S.V., Ivashenko V.I. Research on heat resistance properties of coatings deposited by electrospark alloying on steel C45 by nickel-chromium alloys.Pisma o materialakh = Letters on Materials. 2018; 8(2):140-145. DOI: https://doi.org/10.22226/2410-3535-2018-2-140-145
  7. Sun P.-F., Zhang L.-Q., Lin J.-P. Corrosion behaviour of Ti-45Al-8Nb coating on 304 stainless steel by electrospark deposition in molten zinc. Transactions of Materials and Heat Treatment. 2014;35(2):151-156. Available at: https://www.researchgate.net/publication/289541667_Corrosion_behaviour_of_Ti-45Al-8Nb_coating_on_304_stainless_steel_by_electrospark_deposition_in_molten_zinc
  8. Wang W., Xie J., Zhang B., Ruan W., Han C. Fabrication of stainless steel microstructure surface by electro-spark deposition. Surface Technology. 2017; 46(5):159-164. DOI: https://doi.org/10.16490/j.cnki.issn.1001-3660.2017.05.026
  9. Ivanov V.I., Verkhoturov A.D., Konevtsov L.A. The development of criteria for evaluating the effectiveness of the surface layer formation and its properties in the process of electrospark alloying.Part I. The state of the issue. Kinetic and functional criteria of the efficiency of a doped layer’s formation.Surface Engineering and Applied Electrochemistry. 2017; 53(3):218-223. DOI: https://doi.org/10.3103/S1068375517030061
  10. Ivanov V.I., Verkhoturov A.D., Konevtsov L.A. The development of criteria for evaluating the effectiveness of the surface layer formation and its properties in the process of electrospark alloying (ESA).Part 2. The criteria of the effectiveness of the ESA process and electrospark coatings. Surface Engineering and Applied Electrochemistry. 2017. 53(3):224-228. DOI: https://doi.org/10.3103/S1068375517030073
  11. Gordienko P.S., Zhevtun I.G., Panin E.S., Shabalin I.A., Verkhoturov A.D., Dostovalov V. A.,et al. Electrophysical model of the erosion of electrodes under the energy pulse effect. Surface Engineering and Applied Electrochemistry. 2011; 47(3):206-216. DOI: https://doi.org/10.3103/S1068375511030045
  12. Verkhoturov A.D., Podchernyaeva I.A., Ivanov V.I., Konevtsov L.A. On the problem of creating a new scientific school in the field of electric erosion machining: electrode material science.Surface Engineering and Applied Electrochemistry. 2010; 46(5):523-533. DOI: https://doi.org/10.3103/S1068375510050194
  13. Verkhoturov A.D., Ivanov V.I., Dorokhov A.S., Konevtsov L.A., Velichko S.A. Effect of the nature of electrode materials on erosion and properties of doped lay-ers. The criteria for evaluating the effectiveness of electrospark alloying. Vestnik Mordovskogo universiteta = Mordovia University Bulletin. 2018;28(3):302-320. DOI: https://doi.org/10.15507/0236-2910.028.201803.302-320 (In Russ.)
  14. Smagin S.I., Vlasenko V.D., Mulin Y.I. Parameters modelling for an electro-sparking alloying process for formation of functional surfaces. Vychislitelnyye tekhnologii = Computational Technologies.2009; 14(3):79-85. Available at: http://www.ict.nsc.ru/jct/annotation/1303 (In Russ.)
  15. Verkhoturov A.D., Ivanov V.I., Konevtsov L.A. Evaluation criteria of efficiency of process of electric-spark alloying. Trudy GOSNITI = Works of GOSNITI. 2011; 107(2):131-137. (In Russ.)
  16. Xie Y.J., Wang M.C. Epitaxial MCrAlY coating on a Ni-base superalloy produced by electrospark deposition. Surface and Coatings Technology. 2006; 201(6):3564-3570. DOI: https://doi.org/10.1016/j.surfcoat.2006.08.107
  17. Chang-Bin T., Dao-Xin L., Zhan W., Yang G. Electro-spark alloying using graphite electrode on titanium alloy surface for biomedical applications. Applied Surface Science. 2011; 257(15):6364-6371.DOI: https://doi.org/10.1016/j.apsusc.2011.01.120
  18. Muralidharan B., Chelladurai H., Singh P., Kumar M. Single spark analysis of electro-discharge deposition process. Materials and Manufacturing Processes. 2016; 31(14):1853-1864. DOI: https://doi.org/10.1080/10426914.2015.1127936
  19. Beck J.V. Transient temperatures in a semi-infinite cylinder heated by a disk heat source. International Journal of Heat and Mass Transfer. 1981; 24(10):1631-1640. DOI: https://doi.org/10.1016/0017-9310(81)90071-5
  20. Verkhoturov A.D., Kozyr A.V., Konevtsov L.A. [Scientific basis for the development and production of layered materials on the surface of hard alloys]. Vladivostok: Dalnauka; 2016. Available at: http://www.im.khv.ru/metod/Science_basics_of_hard_materials.pdf (In Russ.)
  21. Vlasenko V.D., Kolisova M.V. Modeling of the temperature field on the cathode’s surface during electrophysical impact. Contemporary Engineering Sciences. 2016; 9(6):249-256. DOI:https://doi.org/10.12988/ces.2016.611

Supplementary files

Supplementary Files
Action
1. JATS XML
2. Fig. 1. The cathode (rectangular parallelepiped Q0 ) with drops on its surface P0; a, b, c – the size of the cathode in the Cartesian coordinate system XYZ

Download (30KB)
3. Fig. 2. The location of a drop on the cathode Q0 in the Cartesian coordinate system XYZ

Download (24KB)
4. Fig. 3. The location of the points at which the temperature was calculated

Download (65KB)
5. Fig. 4. The dynamics of the temperature field and heat flux: a) change in temperature of the droplet (line U) and heat flux (line ψ); b) the dependence of the octant surface temperature on the coordinate in the section y = 0, z = 0; c) the temporal variation of the temperature of the internal octant points located outside the base of the drop

Download (86KB)

Copyright (c) 2025 Vlasenko V.D., Ivanov V.I., Aulov V.F., Konevtsov L.A., Martynova E.G., Hasan I.H.

Creative Commons License
This work is licensed under a Creative Commons Attribution 4.0 International License.

Founded in 1990
Certificate of registration PI № FS77-74640 of December 24 2018.

Согласие на обработку персональных данных с помощью сервиса «Яндекс.Метрика»

1. Я (далее – «Пользователь» или «Субъект персональных данных»), осуществляя использование сайта https://journals.rcsi.science/ (далее – «Сайт»), подтверждая свою полную дееспособность даю согласие на обработку персональных данных с использованием средств автоматизации Оператору - федеральному государственному бюджетному учреждению «Российский центр научной информации» (РЦНИ), далее – «Оператор», расположенному по адресу: 119991, г. Москва, Ленинский просп., д.32А, со следующими условиями.

2. Категории обрабатываемых данных: файлы «cookies» (куки-файлы). Файлы «cookie» – это небольшой текстовый файл, который веб-сервер может хранить в браузере Пользователя. Данные файлы веб-сервер загружает на устройство Пользователя при посещении им Сайта. При каждом следующем посещении Пользователем Сайта «cookie» файлы отправляются на Сайт Оператора. Данные файлы позволяют Сайту распознавать устройство Пользователя. Содержимое такого файла может как относиться, так и не относиться к персональным данным, в зависимости от того, содержит ли такой файл персональные данные или содержит обезличенные технические данные.

3. Цель обработки персональных данных: анализ пользовательской активности с помощью сервиса «Яндекс.Метрика».

4. Категории субъектов персональных данных: все Пользователи Сайта, которые дали согласие на обработку файлов «cookie».

5. Способы обработки: сбор, запись, систематизация, накопление, хранение, уточнение (обновление, изменение), извлечение, использование, передача (доступ, предоставление), блокирование, удаление, уничтожение персональных данных.

6. Срок обработки и хранения: до получения от Субъекта персональных данных требования о прекращении обработки/отзыва согласия.

7. Способ отзыва: заявление об отзыве в письменном виде путём его направления на адрес электронной почты Оператора: info@rcsi.science или путем письменного обращения по юридическому адресу: 119991, г. Москва, Ленинский просп., д.32А

8. Субъект персональных данных вправе запретить своему оборудованию прием этих данных или ограничить прием этих данных. При отказе от получения таких данных или при ограничении приема данных некоторые функции Сайта могут работать некорректно. Субъект персональных данных обязуется сам настроить свое оборудование таким способом, чтобы оно обеспечивало адекватный его желаниям режим работы и уровень защиты данных файлов «cookie», Оператор не предоставляет технологических и правовых консультаций на темы подобного характера.

9. Порядок уничтожения персональных данных при достижении цели их обработки или при наступлении иных законных оснований определяется Оператором в соответствии с законодательством Российской Федерации.

10. Я согласен/согласна квалифицировать в качестве своей простой электронной подписи под настоящим Согласием и под Политикой обработки персональных данных выполнение мною следующего действия на сайте: https://journals.rcsi.science/ нажатие мною на интерфейсе с текстом: «Сайт использует сервис «Яндекс.Метрика» (который использует файлы «cookie») на элемент с текстом «Принять и продолжить».
