Experience in modeling inclined cracks in materials with cubic crystal structure

Full Text

Введение

Появление заметной трещины на макроскопическом уровне является следствием распространения трещины в нескольких масштабах, сильно отличающихся по длине. Наименьший масштаб — это разрыв связей между атомами по мере распространения трещины. Движущей силой, стоящей за разрывом соединения, является поле напряжений, обусловленное нагрузкой, приложенной к образцу. Поскольку материал разрушается, когда концентрация напряжений превышает предел прочности материалов на разрушение, анализ разрушения напрямую связан с концентрацией напряжений или деформаций вокруг вершины трещины. Механическая реакция материалов, подверженных экстремальному приложенному напряжению, контролируется атомистическими механизмами вблизи концентраторов напряжений, таких как вершины трещин. В настоящее время атомистическое моделирование оказалось полезным инструментом для изучения свойств материалов, при разрушении путем исследования атомистической конфигурации и поля напряжений вокруг вершины трещины с атомистической точки зрения. В последнее время пристальное внимание уделяется атомистическим напряжениям, обусловленным разрушением кристаллографической решетки материала вдоль границ зерен. Проведенные исследования показали, что усилия, возникающие вдоль границ зерен, вычисленные с помощью компонент тензора атомистических напряжений, могут служить количественными дескрипторами границ зерен [1]. Дескрипторы дают возможность предсказать напряжение, соответствующее критической эмиссии дислокаций и свойства абсорбции или пропускания непосредственно из атомистической структуры границы зерен [1–3]. Концепция атомистических напряжений в настоящее время широко применяется для изучения разрушения на атомистическом масштабе, а также для того, чтобы пролить свет на поведение таких материалов как металлическое стекло, гранулированные материалы на атомном уровне [4–6]. Это связано с тем, что атомистическое напряжение может быть широко интерпретировано как напряжение, эквивалентное напряжению Коши, которое позволяет срастить между собой атомистические явления и процессы, описываемые механикой сплошных сред [4–6]. В моделировании классической молекулярной динамики (MD) взаимодействие между атомами определяется межатомным потенциалом, и атомистические напряжения могут быть непосредственно вычислены из теоремы вириала [7]. Следует отметить, что понятие атомистического напряжения все еще актуально за пределами области MD, однако его нелегко определить количественно. Например, в расчетах теории функционала плотности (DFT) глобальное (макроскопическое) квантово-механическое напряжение может быть получено из изменения полной энергии как функции равномерной деформации [8; 9]. Однако локальное изменение напряжения, или напряжение, приходящееся на атом, внутри суперячейки DFT не может быть однозначно определено количественно, несмотря на то что межатомные потенциалы в MD часто калибруются по DFT [10–13]. Определение локального квантово-механического напряжения, приходящееся на атом в DFT, с помощью аналитических или численных методов в настоящее время является активной областью исследований [13–15]. Аналогичным образом понятие атомистического напряжения недостаточно четко определено в экспериментах по просвечивающей электронной микроскопии высокого разрешения (HRTEM). Однако достижение субнанометрового разрешения измерений внутренней деформации может стать реальностью благодаря новым методам, таким как наноразмерная голографическая интерферометрия [16–18] или использование движущихся дислокаций в качестве механических зондов [19].

В настоящее время текущие результаты [20–26] получены в специальной атомистической конфигурации, когда трещина лежит в плоскости, параллельной одной из плоскостей симметрии [21–26]. Эволюция микроструктуры и процесс разрушения монокристаллических материалов могут быть иными, если изменить ориентацию кристалла. Кроме того, атомный потенциал и ограничивающие условия также могут влиять на процесс атомарного разрушения и эволюцию внутренней микроструктуры. Чтобы понять более общий процесс разрушения материала и микромеханизмы монокристаллов на атомарном уровне, необходима более подробная и расширенная модель MD.

Для восполнения имеющегося пробела в настоящей статье изучена пластина из монокристаллической меди, ослабленная наклонной трещиной. Трещина наклонена под различными углами по отношению к главным осям симметрии кристаллической решетки материала с кубической симметрией его упругих свойств. Вычисления выполнены с помощью метода молекулярной динамики, реализованного в программе Large-scale Atomic/Molecular Massively Parallel Simulator (LAMMPS). Ведущей целью вычислений было сравнение угловых распределений компонент тензора напряжений, ассоциированных с вершиной трещины, полученных методом молекулярной динамики, и полученных с помощью аналитического решения задачи, построенного с использованием методов теории упругости анизотропного тела [27–29].

1. Моделирование наклонного дефекта в материалах с кубической кристаллической решеткой

Для исследования полей напряжений в окрестности вершины трещины на наноразмерном уровне был написан скрипт для LAMMPS. В рамках поставленной задачи построения пластинки с центральным дефектом на наноскопическом уровне удобно оперировать с размерностями Å для длины, пс для времени и бар для напряжения, поэтому применялась команда units metal. Несмотря на то что исследумый объект — пластинка, все же она будет обладать некоторой толщиной в несколько атомов, поэтому в коде прописывалась размерность пространства dimension 3. Задавались периодические граничные условия во всех направлениях boundary p p p. Определение стиля представления частиц atom style atomic означает, что будет рассматриваться простейший случай, когда каждая частица в системе считается точечной без внутренней структуры или ориентации. Задание решетки (в данном случае гранецентрированная кубическая решетка с параметром решетки 3.615 Å) определяется командой lattice fcc 3.615. Создание бокса для размещения атомов размерами 1201203 в единицах параметра решетки region box prism 0 120 0 120 0 3 0 0 0 (часто бывает удобрым моделировать именно призму, поскольку в случаях, когда к пластине прикладывается сдвиговая нагрузка, происходит наклон ее боковых границ, в таких ситуациях region box block выдает ошибку). В результате было смоделировано 172 800 атомов. Для создания области с 3 типами атомов в указанном регионе используется команда create box 3 box. Команда create atoms 1 region box создает атомы типа 1 внутри региона box. Для создания трещины длины 10 (в единицах параметра решетки) определялось два региона, представляющих верхнюю и нижнюю области, где были определены атомы типов 2 и 3. На рис. 1.1 атомы первого типа обозначены цифрой 1, второго — цифрой 2, третьего — 3. Регионы выделялись из соображений, чтобы трещина располагалась под углом 45 градусов как к осям симметрии рассматриваемого материала с ГЦК-решеткой, так и по отношению к прикладываемой далее нормальной нагрузке. Потенциал взаимодействия между атомами устанавливался командой pair style eam, где eam — embedded atom method, то есть использовался потенциал внедренного атома. Командой pair coeff * * Cu u3.eam задавались коэфициенты потенциала, определенные в файле Cu u3.eam. Чтобы исключить взаимное влияние друг на друга атомов типа 2 и 3, использовалась команда neigh modify exclude type 2 3. Напряжения на атом рассчитывались командой compute peratom all stress/atom. Для моделирования прикладываемой нормальной нагрузки в 80 ГПа использовалась команда fix npt, температура поддерживалась равной 10 К для уменьшения влияния пластических деформаций. Командой dump формировался файл, позволяющий получить данные временной эволюции полей напряжений, воспринимаемые пакетами для визуализации. Кадры, иллюстрирущие реакцию пластинки на растяжение для компонент тензора напряжений ${\sigma }_{11}$, ${\sigma }_{22}$, ${\sigma }_{12}$на временных шагах 4 пс, 7 пс, 9 пс, полученные в пакете OVITO, представлены на рис. 1.2.

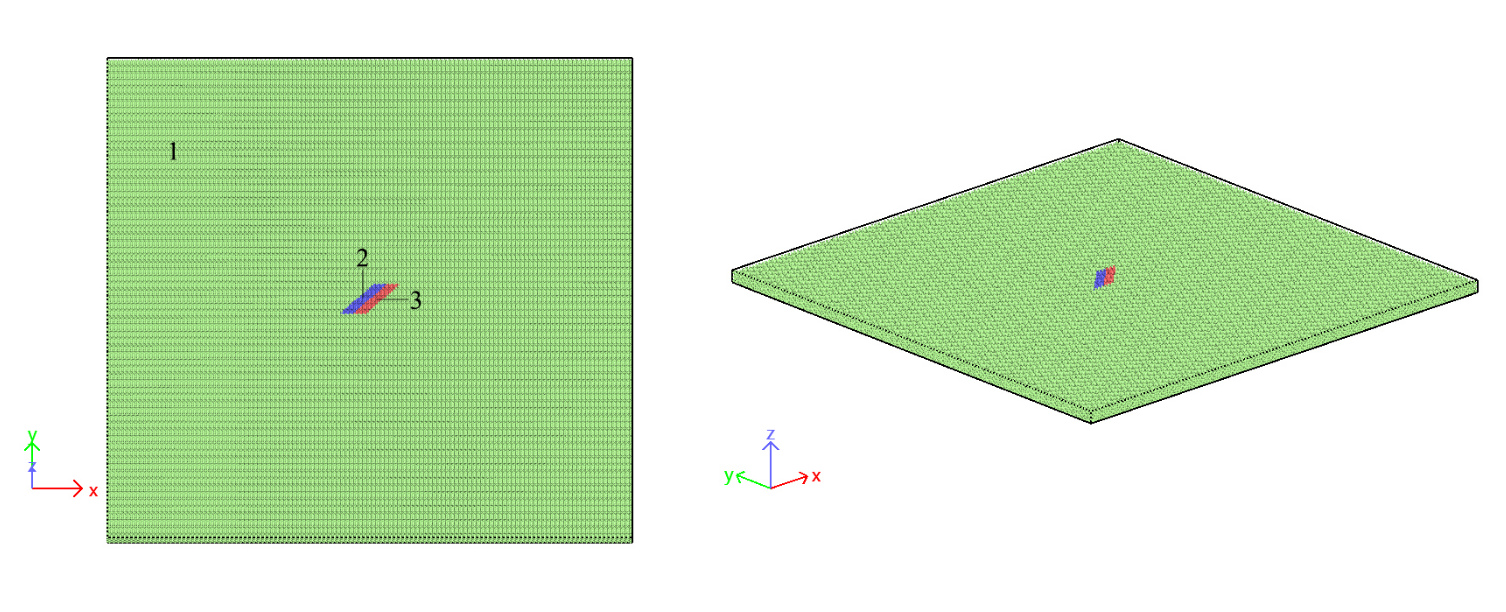

Рис. 1.1. Геометрия пластинки с центральной трещиной

Fig. 1.1. Geometry of a plate with a central crack

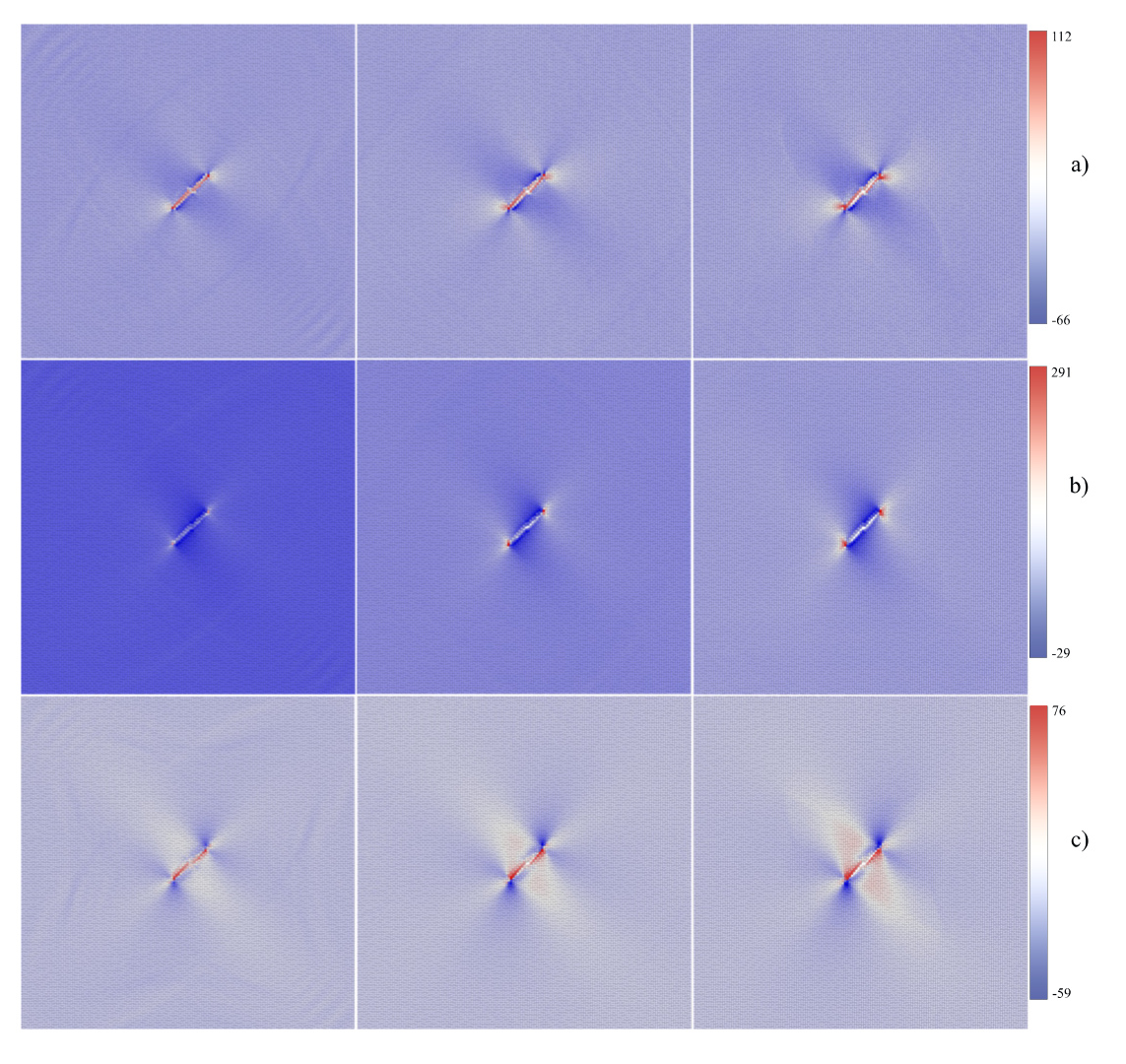

Рис. 1.2. Распределение полей напряжений ${\sigma }_{11}$— a) , ${\sigma }_{22}$— b), ${\sigma }_{12}$— c) на временных шагах 4 пс, 7 пс, 9 пс

Fig. 1.2. Distribution of stress fields ${\sigma }_{11}$— a), ${\sigma }_{22}$— b), ${\sigma }_{12}$— c) at time steps of 4 ps, 7 ps, 9 ps



Компоненты тензора напряжений в LAMMPS определяются согласно формуле для тензора вириальных напряжений, которая была получена путем определения тензона напряжений Коши в терминах атомистических величин [30]:

${\sigma }_{\text{av}}=-\frac{1}{V}\left[\frac{1}{2}\underset{\alpha \ne \beta }{\sum _{\alpha \mathrm{,}\beta }}\overline{f_{\mathrm{\alpha \beta }}\otimes \left(r_{\alpha }-r_{\beta }\right)}+\sum _{\alpha }{m}_{\alpha }\overline{v_{\alpha }^{\mathrm{rel}}\otimes v_{\alpha }^{\mathrm{rel}}}\right]\mathrm{,}$

где ${\mathbf{r}}_{\mathbf{\alpha }}\mathbf{,}{\mathbf{r}}_{\mathbf{\beta }}$ — радиус-векторы частиц $\alpha \mathrm{,}\beta$; $v_{\mathbf{\alpha }}^{\mathbf{rel}}$— вектор скорости частицы $\alpha$, ${\mathrm{f}}_{\mathbf{\alpha \beta }}$— сила, действующая на частицу $\alpha$со стороны частицы $\beta$.

2. Аналитическое представление полей напряжений в анизотропных материалах с кубической сингонией

В статье [27] приведено асимптотическое решение, учитывающее ортотропную симметрию упругих свойств материала:

$\left[\begin{array}{c}{\sigma }_{11}\\ {\sigma }_{22}\\ {\sigma }_{12}\end{array}\right]=2Re\left(\sum _k^{\infty }{A}_k\frac{i^{{\left(k+1\right)}^2}}{{\mu }_1-{\mu }_2}{r}^{\frac{k}{2}-1}\left[\begin{array}{c}{\mu }_2^2{\mu }_1^{\frac{{\left(-1\right)}^{n+1}+1}{2}}{\left(\cos \theta +{\mu }_2\sin \theta \right)}^{\frac{n}{2}-1}-{\mu }_1^2{\mu }_2^{\frac{{\left(-1\right)}^{n+1}+1}{2}}{\left(\cos \theta +{\mu }_1\sin \theta \right)}^{\frac{n}{2}-1}\\ {\mu }_1^{\frac{{\left(-1\right)}^{n+1}+1}{2}}{\left(\cos \theta +{\mu }_2\sin \theta \right)}^{\frac{n}{2}-1}-{\mu }_2^{\frac{{\left(-1\right)}^{n+1}+1}{2}}{\left(\cos \theta +{\mu }_1\sin \theta \right)}^{\frac{n}{2}-1}\\ -\left({\mu }_2{\mu }_1^{\frac{{\left(-1\right)}^{n+1}+1}{2}}{\left(\cos \theta +{\mu }_2\sin \theta \right)}^{\frac{n}{2}-1}-{\mu }_1{\mu }_2^{\frac{{\left(-1\right)}^{n+1}+1}{2}}{\left(\cos \theta +{\mu }_1\sin \theta \right)}^{\frac{n}{2}-1}\right)\end{array}\right]\right)+$

$+2Re\left(\sum _k^{\infty }{B}_k\frac{i^{{\left(k+1\right)}^2}}{{\mu }_1-{\mu }_2}{r}^{\frac{k}{2}-1}\left[\begin{array}{c}{\mu }_2^2{\mu }_1^{\frac{{\left(-1\right)}^n+1}{2}}{\left(\cos \theta +{\mu }_2\sin \theta \right)}^{\frac{n}{2}-1}-{\mu }_1^2{\mu }_2^{\frac{{\left(-1\right)}^n+1}{2}}{\left(\cos \theta +{\mu }_1\sin \theta \right)}^{\frac{n}{2}-1}\\ {\mu }_1^{\frac{{\left(-1\right)}^n+1}{2}}{\left(\cos \theta +{\mu }_2\sin \theta \right)}^{\frac{n}{2}-1}-{\mu }_2^{\frac{{\left(-1\right)}^n+1}{2}}{\left(\cos \theta +{\mu }_1\sin \theta \right)}^{\frac{n}{2}-1}\\ -\left({\mu }_2{\mu }_1^{\frac{{\left(-1\right)}^n+1}{2}}{\left(\cos \theta +{\mu }_2\sin \theta \right)}^{\frac{n}{2}-1}-{\mu }_1{\mu }_2^{\frac{{\left(-1\right)}^n+1}{2}}{\left(\cos \theta +{\mu }_1\sin \theta \right)}^{\frac{n}{2}-1}\right)\\ \end{array}\right]\right)\mathrm{,}$ (2.1)

где $A_i\mathrm{,}{B}_i$ — амплитудные множители поля напряжений, ${\mu }_1\mathrm{,}{\mu }_2$ — константы, описывающие материал (корни характеристического уравнения), $r\mathrm{,}\theta$ — полярные координаты с полюсом в вершине трещины.

Амплитудные коэфициенты для бесконечной анизотропной пластины с центральной трещиной при одноосном нагружении:

$A_1=\frac{\sqrt{2a}}{4}\sigma si{n}^2\alpha \mathrm{,}{B}_1=\frac{\sqrt{2a}}{4}\sigma sin\alpha cos\alpha \mathrm{,}$

$A_2=\frac{\sigma }{2Im\left({\mu }_1+{\mu }_2\right)}\left[co{s}^2\alpha +Re\left({\mu }_1{\mu }_2\right)si{n}^2\alpha +\lambda Re\left({\mu }_1+{\mu }_2\right)\right]\mathrm{,}{B}_2=\frac{\sigma Re\left({\mu }_1+{\mu }_2\right)}{2Im\left({\mu }_1{\mu }_2\right)}\left[sin\alpha cos\alpha -\lambda \right]\mathrm{,}$

$A_3=\frac{3}{8\sqrt{2a}}\sigma si{n}^2\alpha \mathrm{,}{B}_3=\frac{3}{8\sqrt{2a}}\sigma sin\alpha cos\alpha \mathrm{,}$

$A_{2n+2}=B_{2n+2}=0,n=1, 2, 3, ...$

$A_{2n+3}=\frac{{\left(-1\right)}^{n+1}\sigma si{n}^2\alpha }{8{\left(2a\right)}^{n+\frac{1}{2}}}\left[-4\times \frac{1\times 3\times 5\times ...\left(2n-1\right)}{2\times 4\times 6\times \mathrm{...2}n}+\frac{3\times 5\times 7\times ...\left(2n+1\right)}{4\times 6\times 8\times ...\left(2n+2\right)}\right]\mathrm{,}n=1, 2, 3, ...$

$B_{2n+3}=\frac{{\left(-1\right)}^{n+1}\sigma sin\alpha cos\alpha }{8{\left(2a\right)}^{n+\frac{1}{2}}}\left[-4\times \frac{1\times 3\times 5\times ...\left(2n-1\right)}{2\times 4\times 6\times \mathrm{...2}n}+\frac{3\times 5\times 7\times ...\left(2n+1\right)}{4\times 6\times 8\times ...\left(2n+2\right)}\right]\mathrm{,}n=1, 2, 3, ...$

где $\lambda$— действительный параметр, характеризуемый величиной смещения тела как абсолютно твердого, $\alpha$— угол наклона трещины, $a$— половина длины трещины, $\sigma$— прикладываемая к пластине нормальная нагрузка.

Поскольку кубическая симметрия упругих свойств является частным случаем ортотропной, приведенное решение можно применить к поставленной задаче для определения полей напряжений монокристалла ГЦК-меди. Константы исследуемого материала ${\mu }_1=0.708728+0.705482i\mathrm{,} {\mu }_2=-0.708728+0.705482i$ были получены из тензора упругих модулей в статье [23]. Для сравнения асимптотического решения и результатов МД-моделирования для компонент тезора напряжения ${\sigma }_{11}$, ${\sigma }_{22}$и ${\sigma }_{12}$, полученных аналитически, был выполнен поворот на 45 градусов.

3. Сравнение аналитического решения и результата МД-моделирования

На рисунках 3.1–3.3 слева изображены контурные графики, построенные по асимпторическому решению, обобщающему решение Уильямса, при удержании 20 слагаемых, справа представлены результаты моделирования, выполненные в программном пакете LAMMPS, где визуализируются вириальные напряжения. Справа приведены кадры из OVITO, показывающие распределение компонент тензора напряжений рис. 3.1 –– ${\sigma }_{11}$, рис. 3.2 – ${\sigma }_{22}$, рис. 3.3 — ${\sigma }_{12}$. На графиках, полученных методом молекулярной динамики, четко видно как расположена трещина относительно осей симметрии рассматриемого материала с ГЦК-решеткой. На всех графиках напряжения имеют размерность ГПа, а трещина располагается в 3 четверти под углом 45 градусов к главным осям материала.

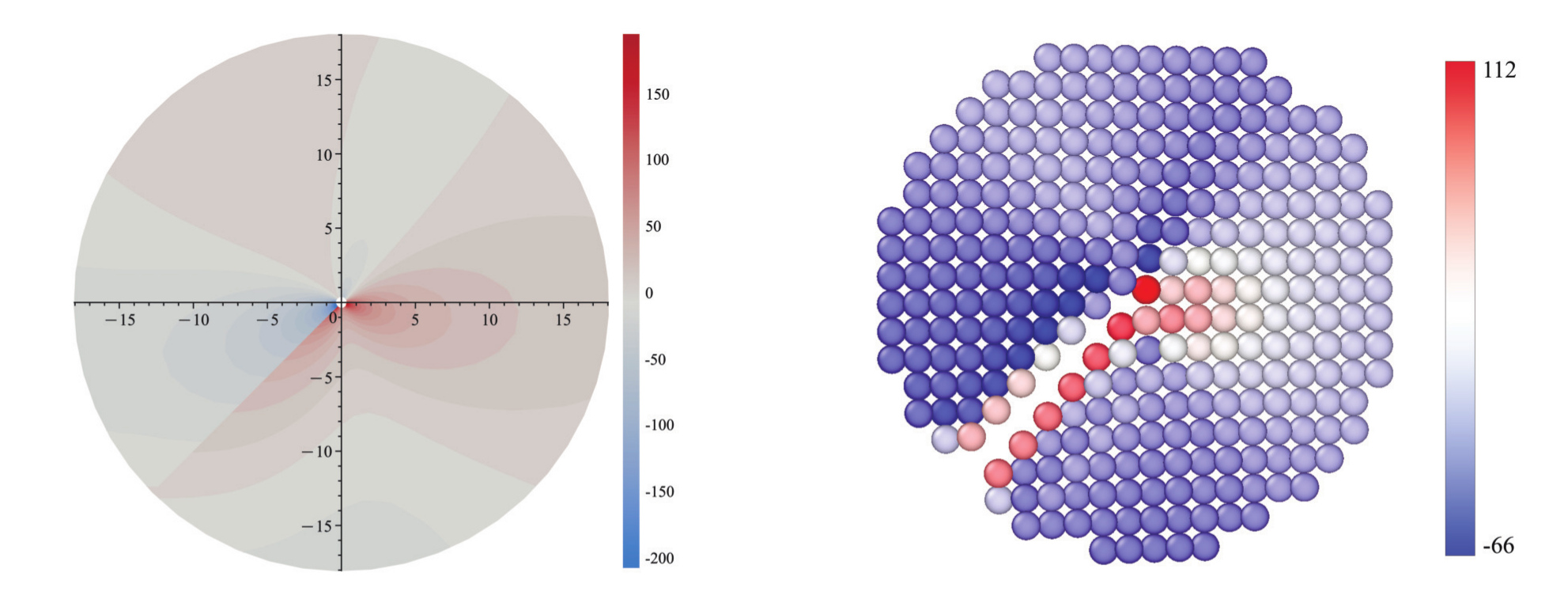

Рис. 3.1. Контурный график, построенный согласно аналитическому решению (слева), и распределение полей напряжений, полученное путем МД-моделирования (справа), для компоненты тензона напряжений ${\sigma }_{11}$

Fig. 3.1. Contour plot plotted according to the analytical solution (left) and the distribution of stress fields obtained by MD modeling (right) for the stress tensor component ${\sigma }_{11}$

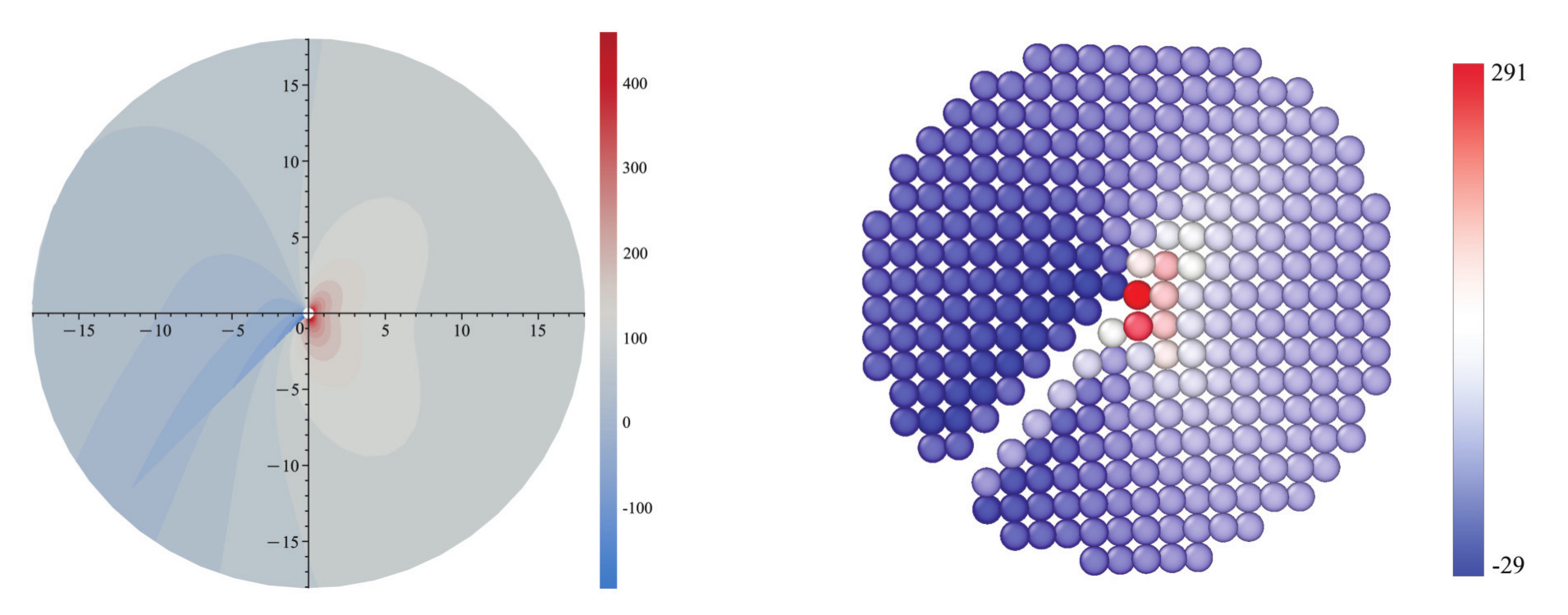

Рис. 3.2. Контурный график, построенный согласно аналитическому решению (слева), и распределение полей напряжений, полученное путем МД-моделирования (справа), для компоненты тензона напряжений${\sigma }_{22}$

Fig. 3.2. Contour plot plotted according to the analytical solution (left) and the distribution of stress fields obtained by MD modeling (right) for the stress tensor component${\sigma }_{22}$

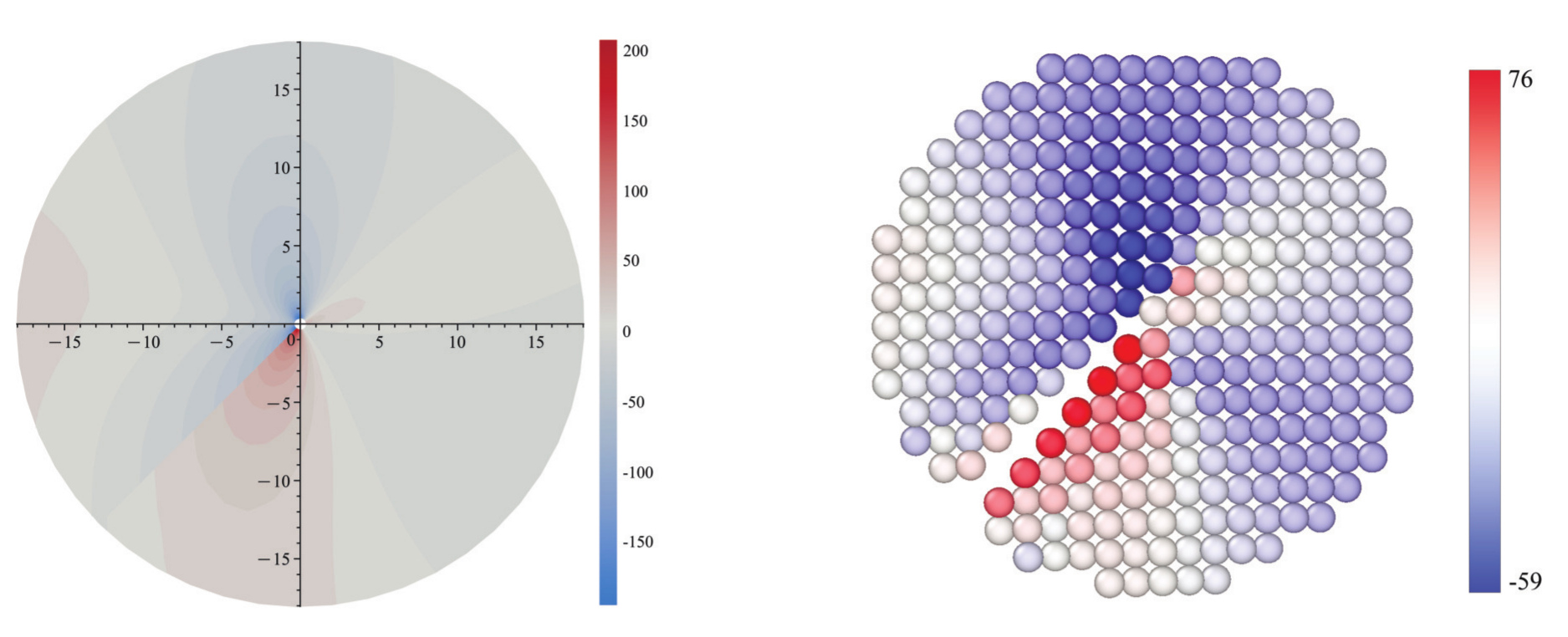

Рис. 3.3. Контурный график, построенный согласно аналитическому решению (слева), и распределение полей напряжений, полученное путем МД-моделирования (справа), для компоненты тензона напряжений${\sigma }_{12}$

Fig. 3.3. Contour plot plotted according to the analytical solution (left) and the distribution of stress fields obtained by MD modeling (right) for the stress tensor component${\sigma }_{12}$



На рис. 3.1 как слева, так и справа можно видеть характерные области минимальных и максимальных напряжений, представленных различными оттенками в соответствии со шкалой. Область максимальных напряжений как на контурном графике, так и на визулизации МД-решения расположена под трещиной, область минимальных напряжений на обоих графиках образуют характерные петли, приходящиеся на центр между 1 и 2 четвертями окружностей.

На рис. 3.2 приведены визуализации нормальной компоненты тензора напряжений. Как на левом, так и на правом графиках концентрация напряжений приходится на вершину дефекта, а берега трещины обладают сравнительно меньшими значениями напряжений. Максимальные напряжения формируют некие петлеобразные области, распространяющиеся вправо от вершины трещины, и наблюдаются как для аналитического решения, так и для численного.

Сравнение результатов асимптотического решения и молекулярно-динамического для касательной компоненты тензора напряжений ${\sigma }_{12}$ представлено на рис. 3.3. Так же, как и для компонент тензора напряжений ${\sigma }_{11}$, ${\sigma }_{22}$, между результатами, полученными различными методами, для ${\sigma }_{12}$ наблюдается схожий характер распределения напряжений. Максимальные напряжения приходятся на вершину трещины, а затем петлеобразно распространяются вправо на уменьшение. Минимальные напряжения тоже имеют петлееобразный характер и распространяются влево с угасанием по модулю.

Для молекулярно-динамического решения выделялась кольцевая область в окрестности вершины трещины, и далее было проведено сравнение угловых распределений для компонент тезора напряжений ${\sigma }_{11}$, ${\sigma }_{22}$ и ${\sigma }_{12}$ на расстоянии $r/a=0.75$ (рис. 3.4).

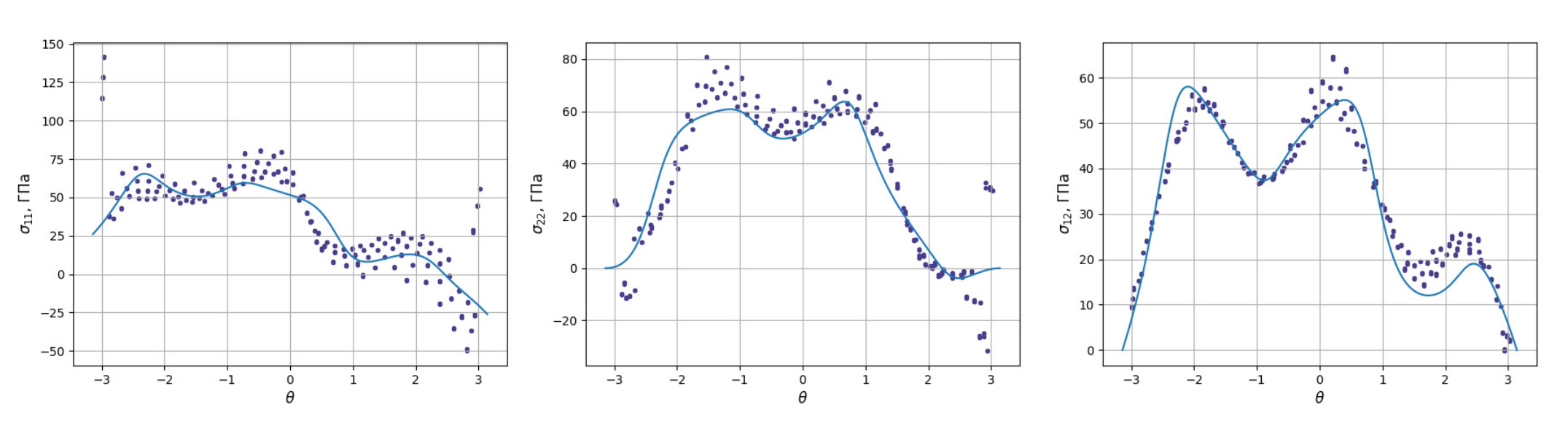

Рис. 3.4. Угловые распределения для компонент тензора напряжений ${\sigma }_{11}$, ${\sigma }_{22}$и ${\sigma }_{12}$, где линия — результат аналитического решения, точки — данные, полученные МД-методом

Fig. 3.4. Angular distributions for stress tensor components ${\sigma }_{11}$, ${\sigma }_{22}$и ${\sigma }_{12}$, where the line is the result of the analytical solution, the points are data obtained by the MD method



Выводы

В данной статье выявлено хорошее совпадение атомистических и континуальных полей напряжений у вершины трещины в условиях смешанного нагружения в анизотропной среде с кубической симметрией упругих свойств. Атомистические распределения напряжений, ассоциированные с вершиной трещины, получены с помощью метода молекулярной динамики. Континуальные распределения получены из теоретического решения задачи определения напряженно-деформированного состояния у вершины трещины, базирующегося на методах теории упругости анизотропных сред и последующего разложения комплексных потенциалов по собственным функциям. В рамках молекулярно-динамического вычислительного эксперимента рассмотрена монокристаллическая гранецентрированная медь при низкой температуре, с тем чтобы выделить упругий режим деформирования монокристалла, и был использован потенциал внедренного атома. Отличительной особенностью проведенного молекулярно-динамического моделирования является рассмотрение трещины, которая составляет различные углы с плоскостями симметриии кристалла. В окрестности вершины трещины выбирались точки, лежащие в кольцевых областях, на различном расстоянии от вершины трещины и различной толщины, и строились зависимости компонент тензора напряжений в зависимости от полярного угла. Сравнение угловых зависимостей, полученных посредством атомистического расчета и с помощью теоретического решения, показало их хорошую согласованность. Обнаружено, что сходство угловых зависимостей компонент тензора напряжений наблюдается при всех изученных значениях двух углов: угла между осью симметрии кристаллической решетки (в плоскости пластины) и направлением трещины и угла между направлением действия растягивающей нагрузки и линией трещины.

В силу указанного свойства решений можно заключить, что решения континуальной механики разрушения могут служить для описания полей напряжений на атомистических расстояниях от вершины дефекта.
