The effect of a hybrid coating of porous silicon and WS2 and MoS2 quantum dots on the electrical characteristics of photosensitive structures
- Authors: Poluektova N.A.1, Shishkina D.A.1, Grigoriev D.P.1
-
Affiliations:
- Samara National Research University
- Issue: Vol 27, No 4 (2024)
- Pages: 94-101
- Section: Articles
- URL: https://journals.rcsi.science/1810-3189/article/view/285182
- DOI: https://doi.org/10.18469/1810-3189.2024.27.4.94-101
- ID: 285182
Cite item
Full Text
Abstract
Background. This paper examines the effect of the hybrid coating of quantum dots and porous silicon on the volt-ampere characteristic of photosensitive structures. The object of the study was silicon solar cells with a porous layer and WS2 and MoS2 quantum dots. Increasing the energy efficiency of solar panels is an urgent task due to the high demand for alternative energy sources. Quantum dots, due to the properties of nanoscale structures, in combination with a layer of micro- and nanopores, can contribute to increased efficiency. Aim. Creation of photosensitive structures with porous silicon and quantum dots and subsequent investigation of their volt-ampere characteristics to identify the nature of the interaction of quantum dots with porous structures. Methods. Empirical and analytical methods were used in this work. Results. The volt-ampere characteristics of photosensitive structures are obtained. The dependence of the increase in saturation current values on the etching time and the depth of the quantum dots is revealed. Conclusion. The hybrid coating of porous silicon and WS2 and MoS2 quantum dots has a positive effect on the electrical characteristics of solar cells. However, further research is required on the dependence of increasing the efficiency of solar cells on the volume of applied quantum dots.
Full Text
Введение
Применение кремниевых фоточувствительных структур актуально благодаря ширине запрещенной зоны кремния, равной 1,12 эВ, а также меньшей стоимости сырья. Области их использования весьма разнообразны: квантовая криптография [1], диагностика инфекций методом фотометрии [2], неинвазивный мониторинг концентрации глюкозы [3], солнечная энергетика [4] и др. Учитывая высокий спрос на альтернативные источники энергии, особый интерес представляет применение фоточувствительных структур на основе кремния в качестве солнечных элементов. За счет вышеперечисленных свойств материала они выигрывают в соотношении цены и энергетической эффективности у других типов солнечных элементов [5]. Однако кремниевые солнечные элементы требуют повышения коэффициента полезного действия (КПД), максимальные значения которого составляют 20–25 % только при соблюдении особых условий эксплуатации, в частности обеспечения падения солнечного излучения на поверхность панелей под углом 90°, что требует эксплуатации дорогостоящего оборудования.
Существуют более выгодные способы повышения эффективности кремниевых фоточувствительных структур. Одним из таких способов является создание специальных слоев на рабочей поверхности элементов. Например, антиотражающие покрытия на основе соединений оксида алюминия и кремния (Al2O3 и SiO2) [6], алмазоподобного углерода [7], поливинилбутираля и наночастиц серебра (ПВБ-Ag) [8], а также пористого кремния [9] позволяют расширить спектр пропускаемого излучения. Кроме того, покрытия из пористого кремния способствуют повышению радиационной стойкости структур [10] и увеличивают площадь рабочей поверхности за счет своей морфологии [11]. Однако повысить эффективность пористого кремния можно путем добавления в него квантовых точек [12–14]. В данной работе показано исследование влияния гибридного покрытия квантовых точек и пористого кремния на вольт-амперную характеристику фоточувствительных структур.
Методика эксперимента
Создание экспериментальных образцов проходило в несколько этапов.
Первым этапом была предварительная подготовка кремниевых пластин с проводимостью p-типа размером 25 × 25 мм. Сначала пластины проходили очистку в ультразвуковой ванне на протяжении 10 мин и трижды промывались в бидистиллированной воде для удаления большей части пыли загрязнений. Затем была проведена очистка от возможных оставшихся частиц жира и пыли в кипящем растворе аммиака (NH3), перекиси водорода (H2O2) и бидистиллированной воды в соотношении 1:1:4 соответственно. Кипячение проводилось на протяжении 7 мин, после чего образцы также трижды промывались в бидистиллированной воде и просушивались на фильтровальной бумаге.
Вторым этапом было проведение диффузии для создания p-n-перехода. Для этого на одну сторону кремниевых пластин, которая впоследствии будет рабочей, методом центрифугирования наносился диффузант.
Состав диффузантов приведен в табл. 1.
Таблица 1. Состав диффузанта
Table 1. Composition of the diffusant
Раствор 1 | Раствор 2 | ||
Вещество | Кол-во, мл | Вещество | Кол-во, мл |
C2H5OH | 3,5 | C2H5OH | 23,5 |
HNO3 | 0,625 | H3PO4 | 3 |
(C2H5O)4Si | 8,75 | – | – |
После просушки пластины помещались в диффузионную печь на 40 мин при температуре 1000 °С. Остывшие образцы промывались сначала в плавиковой кислоте (HF) для снятия окисла, затем – в бидистиллированной воде для удаления его остатков.
Третьим этапом создания фоточувствительных структур было электрохимическое анодное травление в вертикальной ячейке [15]. Электролитом служил раствор плавиковой кислоты и этилового спирта в соотношении 1:1. Процесс травления проводился при плотности тока мА/см2 на протяжении 5 и 10 мин для двух групп образцов, соответственно. По окончании процесса образцы промывались в бидистиллированной воде и просушивались на фильтровальной бумаге.
Четвертым этапом было нанесение металлических контактов методом термического испарения в вакууме. В качестве материала для контактов был выбран алюминий. Контактная сетка на рабочей стороне фоточувствительных структур наносилась через маску. На тыльной стороне – сплошной контакт.
Завершающим, пятым этапом создания солнечных элементов было нанесение квантовых точек [16]. Для этого порошки микрочастиц дисульфида вольфрама (WS2) и дисульфида молибдена (MoS2) смешивались с изопропиловым спиртом (C3H8O) в соотношении 50 мг : 50 мл на протяжении 4 часов с помощью ультразвука. При такой обработке размер квантовых точек составлял порядка 6 мкм [17]. Полученные суспензии дважды наносились на изготовленные ранее фоточувствительные структуры методом адсорбции. В табл. 2 приведены данные о нанесении суспензий с разными материалами на образцы, анализ исследования которых будет представлен далее.
Таблица 2. Данные о типе травления и нанесении суспензий с квантовыми точками
Table 2. Data on the type of etching and application of quantum dot suspensions
№ образца | 1 | 2 | 3 | 4 |
Время травления, мин | 10 | 10 | 5 | 5 |
Материал квантовых точек | MoS2 | WS2 | MoS2 | WS2 |
Результаты
Для оценки пористости фоточувствительных структур (P) после этапов предварительной подготовки и травления измерялись массы и толщины пластин. Расчет пористости производился по следующей формуле:
где – разность масс, измеренных до и после травления; г/см3 – плотность кремния; см2 – площадь пористого слоя; d – толщина пористого слоя.
Данные об изменении масс и толщин образцов, а также результаты расчета пористости представлены в табл. 3.
Таблица 3. Данные замеров массы и толщины структур. Результаты расчета пористости
Table 3. Data of measurements of mass and thickness of structures. Results of calculation of porosity
№ | г | d, мкм | P, % |
1 | 0,010 | 20 | 34,3 |
2 | 0,010 | 22 | 31,2 |
3 | 0,009 | 19 | 30,9 |
4 | 0,005 | 18 | 28,7 |
В результате электрохимического травления были получены фоточувствительные структуры преимущественно с высокой пористостью 28–34 %, что положительно сказывается на их антиотражающих свойствах.
Для оценки влияния квантовых точек на электрические характеристики солнечных элементов с пористым кремнием были сняты показания тока при контролируемом повышении напряжения.
На рис. 1–4 представлена вольт-амперная характеристика (ВАХ) фоточувствительных структур до нанесения квантовых точек и сразу после первого нанесения.

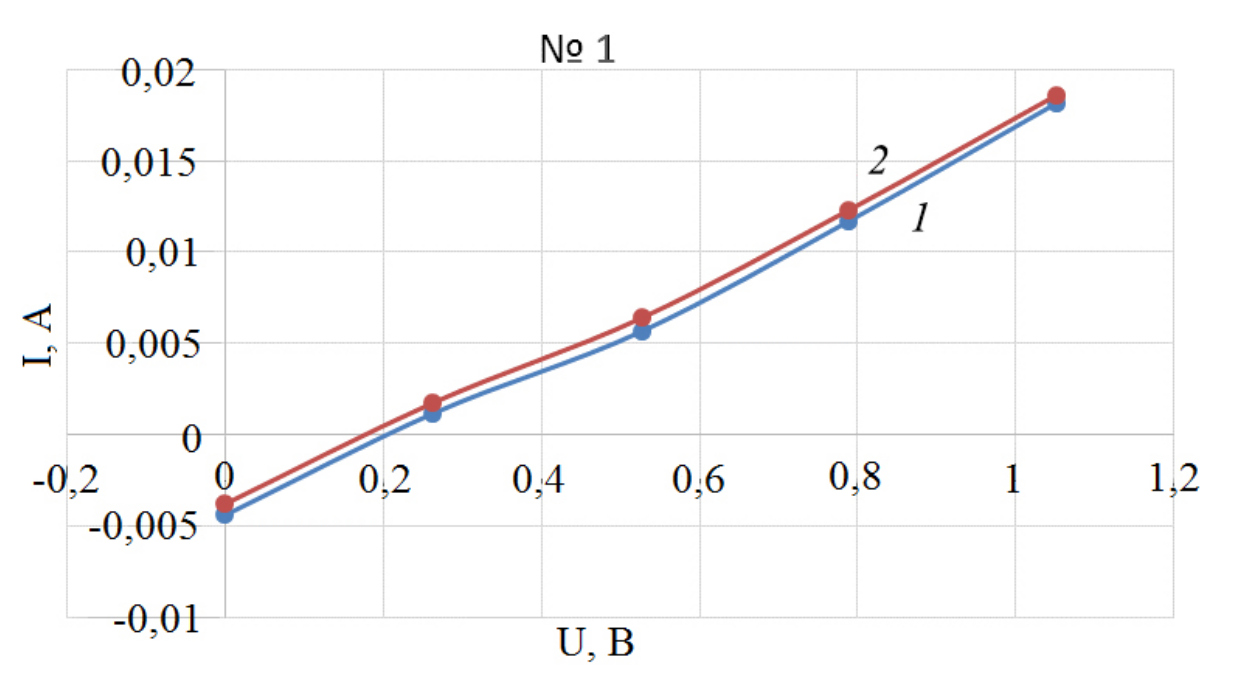

Рис. 1. ВАХ образца № 1 после этапа травления (1) и сразу после первого нанесения квантовых точек (2)
Fig. 1. I-V curve of sample #1 after the etching stage (1) and immediately after the first application of quantum dots (2)
Рис. 2. ВАХ образца № 2 после этапа травления (1) и сразу после первого нанесения квантовых точек (2)
Fig. 2. I-V curve of sample #2 after the etching stage (1) and immediately after the first application of quantum dots (2)

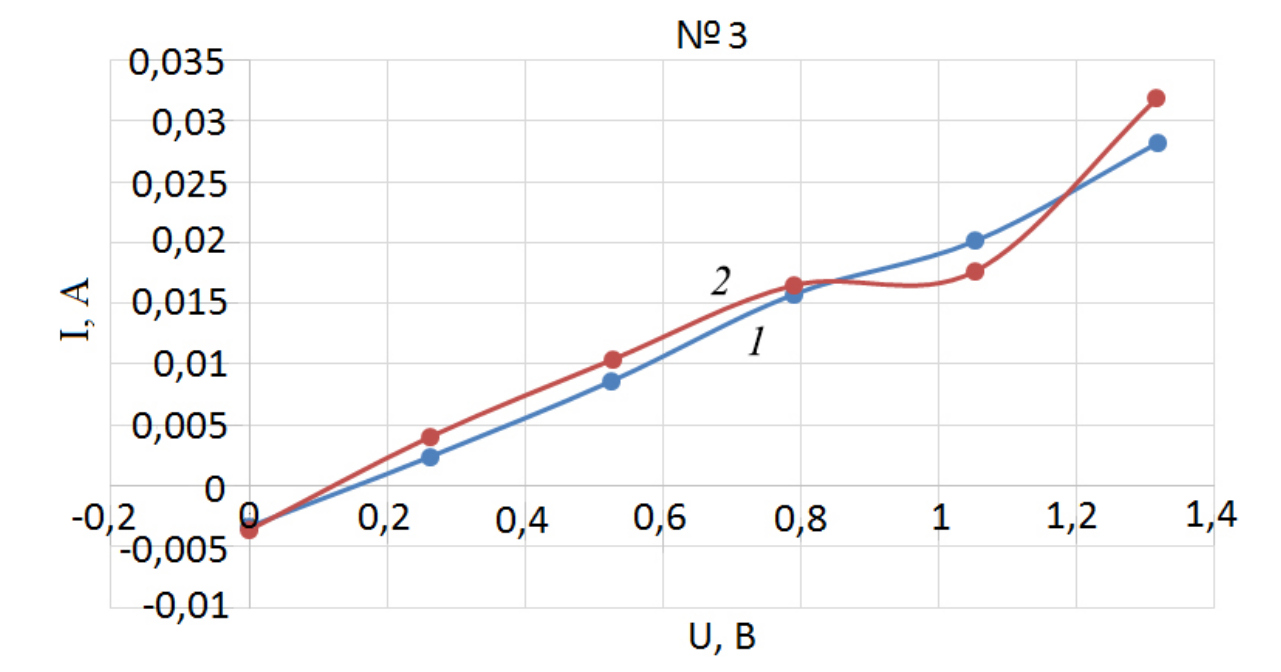

Рис. 3. ВАХ образца № 2 после этапа травления (1) и сразу после первого нанесения квантовых точек (2)
Fig. 3. I-V curve of sample #2 after the etching stage (1) and immediately after the first application of quantum dots (2)

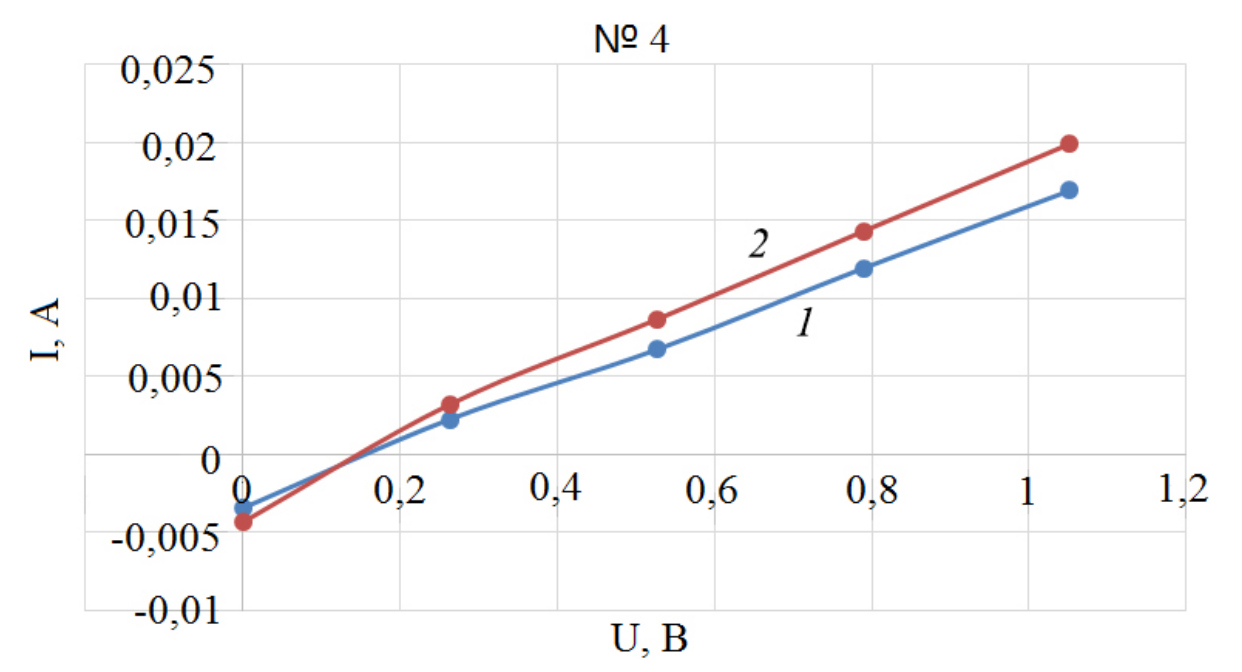

Рис. 4. ВАХ образца № 2 после этапа травления (1) и сразу после первого нанесения квантовых точек (2)
Fig. 4. I-V curve of sample #2 after the etching stage (1) and immediately after the first application of quantum dots (2)
Из графиков видно, что нанесение квантовых точек поспособствовало повышению значений тока у всех образцов. Снижение значения тока образца № 3, соответствующее значению 1,13 В, можно объяснить сбоем измерительного оборудования, что подтверждается дальнейшими исследованиями.
На рис. 5–8 приведены ВАХ образцов с квантовыми точками. Измерения проводились сразу после первого нанесения, через день после первого нанесения и после второго нанесения квантовых точек, проводившегося через день после первого нанесения.

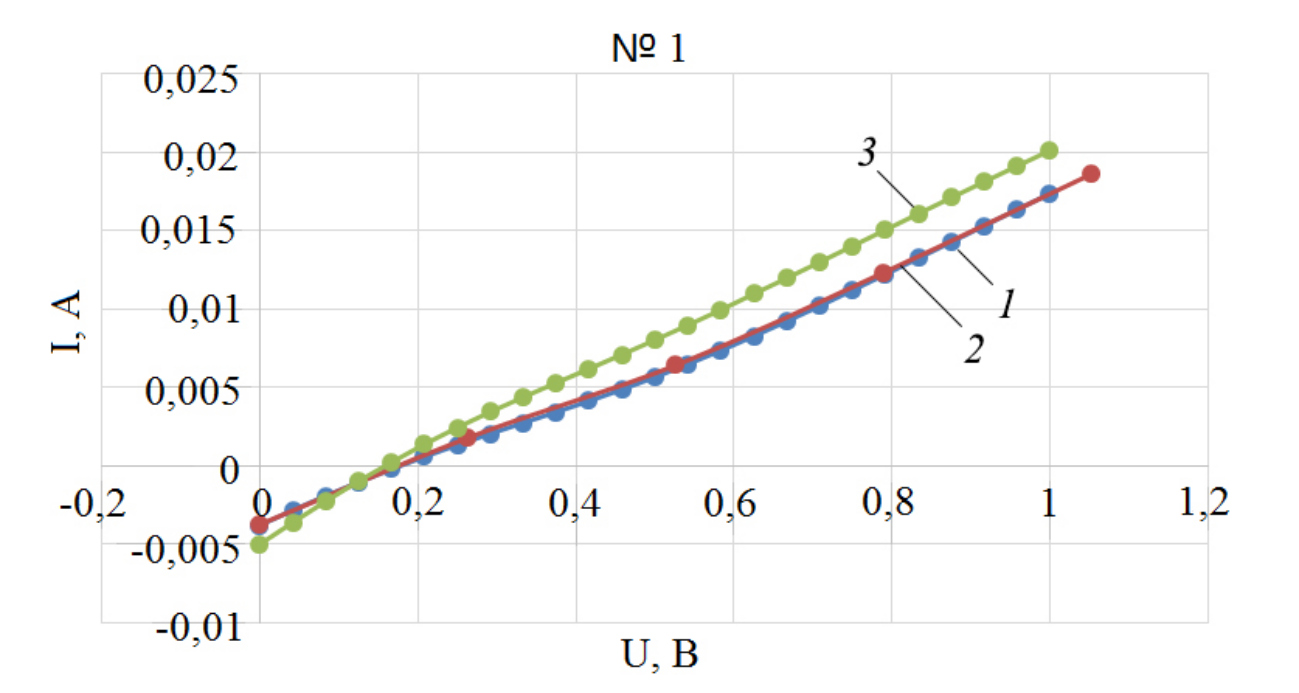

Рис. 5. ВАХ образца № 1 через день после первого нанесения квантовых точек (1), сразу после первого нанесения квантовых точек (2) и сразу после второго нанесения квантовых точек (3)
Fig. 5. I-V curve of sample #1 one day after the first application of quantum dots (1), immediately after the first application of quantum dots (2), and immediately after the second application of quantum dots (3)

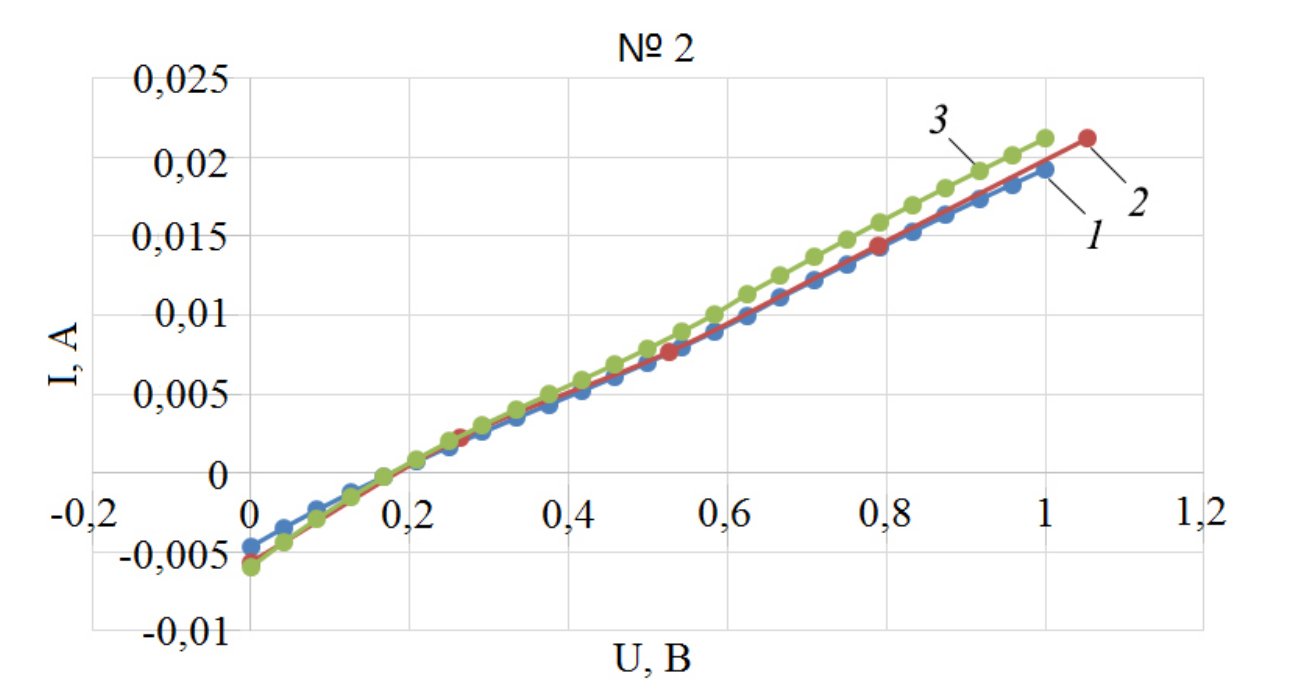

Рис. 6. ВАХ образца № 2 через день после первого нанесения квантовых точек (1), сразу после первого нанесения квантовых точек (2) и сразу после второго нанесения квантовых точек (3)
Fig. 6. I-V curve of sample #2 one day after the first application of quantum dots (1), immediately after the first application of quantum dots (2), and immediately after the second application of quantum dots (3)

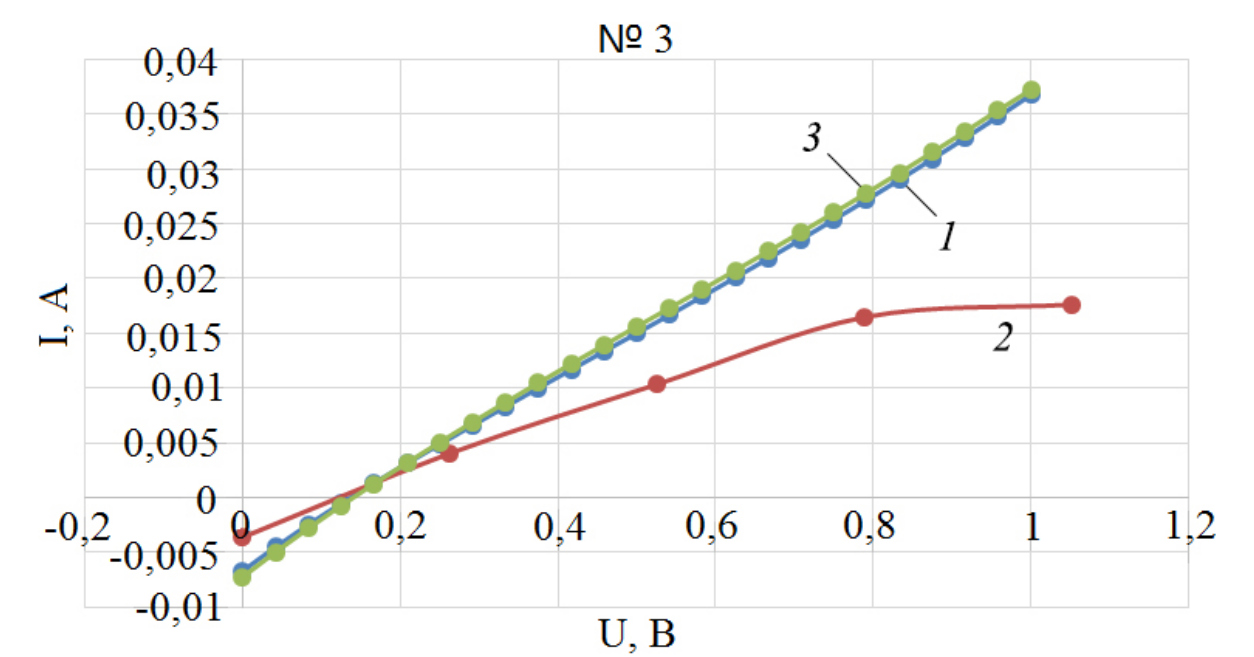

Рис. 7. ВАХ образца № 3 через день после первого нанесения квантовых точек (1), сразу после первого нанесения квантовых точек (2) и сразу после второго нанесения квантовых точек (3)
Fig. 7. I-V curve of sample #3 one day after the first application of quantum dots (1), immediately after the first application of quantum dots (2), and immediately after the second application of quantum dots (3)

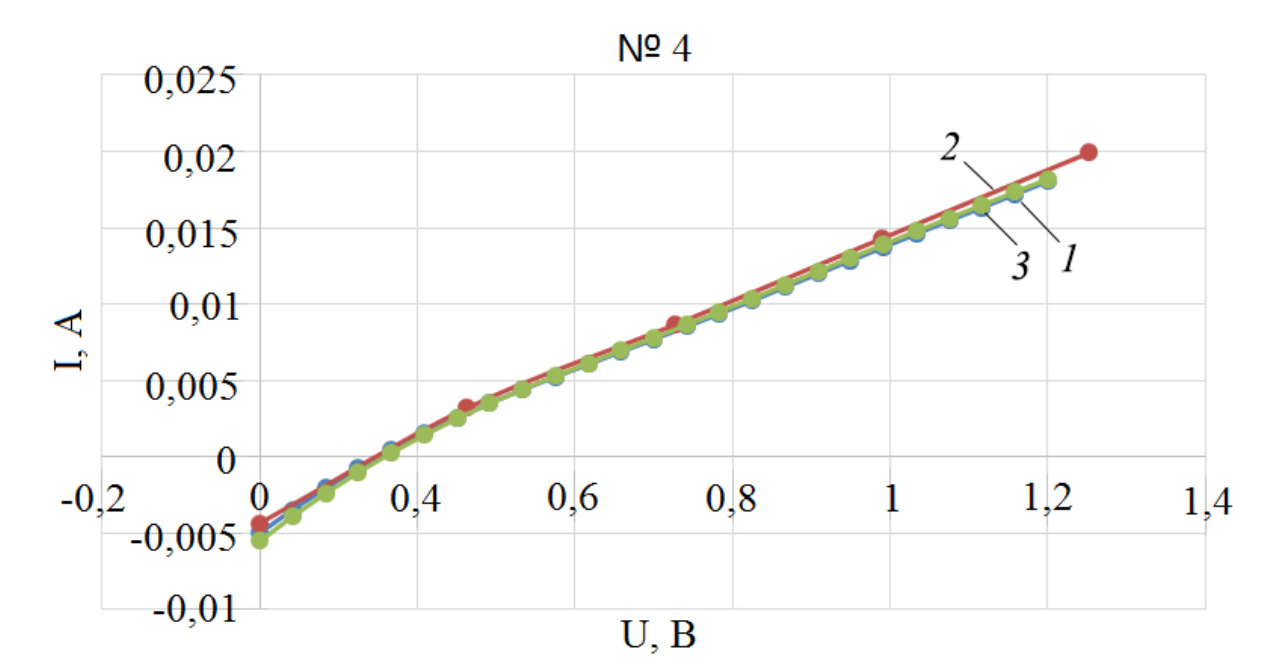

Рис. 8. ВАХ образца № 4 через день после первого нанесения квантовых точек (1), сразу после первого нанесения квантовых точек (2) и сразу после второго нанесения квантовых точек (3)
Fig. 8. I-V curve of sample #4 one day after the first application of quantum dots (1), immediately after the first application of quantum dots (2), and immediately after the second application of quantum dots (3)
Анализируя полученные графики можно заключить, что эффект от введения квантовых точек в поры сохраняется со временем. Кроме того, структуры со временем травления, равным 10 мин, показали повышение тока насыщения, в то время как образцы со временем травления 5 мин практически не отреагировали на введение квантовых точек в поры. Такое явление можно объяснить более глубоким залеганием точек в порах образцов № 1 и № 2.
Заключение
Анализ вольт-амперных характеристик созданных фоточувствительных структур с гибридным покрытием из пористого кремния и квантовых точек WS2 и MoS2 показывает положительное влияние на выходные характеристики солнечных элементов. Однако требуются дальнейшие исследования зависимости повышения эффективности солнечных элементов от объема наносимых квантовых точек.
About the authors
Natalia A. Poluektova
Samara National Research University
Email: natapolivekt37@gmail.com
ORCID iD: 0000-0003-4189-6192
SPIN-code: 5791-7785
postgraduate student of the Department of Nanoengineering
Russian Federation, 34, Moskovskoye shosse, Samara, 443086Daria A. Shishkina
Samara National Research University
Email: daria.lizunkova@yandex.ru
ORCID iD: 0000-0003-4118-1429
SPIN-code: 5722-5240
ResearcherId: AAG-4607-2020
Candidate of Physical and Mathematical Sciences, associate professor of the Department of Nanoengineering
Russian Federation, 34, Moskovskoye shosse, Samara, 443086Danil P. Grigoriev
Samara National Research University
Author for correspondence.
Email: grigorev.dp@ssau.ru
ORCID iD: 0009-0007-8413-379X
SPIN-code: 3058-3584
postgraduate student of the Department of Radioelectronic Systems, junior researcher at the Space Instruments Engineering Institute (IKP-214)
Russian Federation, 34, Moskovskoye shosse, Samara, 443086References
- D. B. Tret’yakov et al., “Application of silicon avalanche photodiodes for recording single photons in a quantum cryptography facility,” in Fotonika 2021: tez. dokl. Rossiyskoy konferentsii i shkoly molodykh uchenykh po aktual’nym problemam poluprovodnikovoy fotoelektroniki (s uchastiem inostrannykh uchenykh), Novosibirsk, Oct. 4–8, 2021, p. 113, doi: https://doi.org/10.34077/RCSP2021-113. (In Russ.)
- Yu. A. Anis’ko, E. N. Shcherbakova, and L. A. Anis’ko, “Application of photometry in the diagnosis of COVID-19 infection,” in Novye napravleniya razvitiya priborostroeniya: mat. 15-y Mezhd. nauch.-tekhn. konf. molodykh uchenykh i studentov, Minsk, Apr. 20−22, 2022, p. 117, url: https://rep.bntu.by/handle/data/111788. (In Russ.)
- A. Zil’garaeva et al., “Spectrometric method and optical sensor to improve the accuracy of non-invasive monitoring of blood concentrations,” Vestnik KazATK, vol. 126, pp. 335–342, 2023, doi: https://doi.org/10.52167/1609-1817-2023-126-3-335-342. (In Russ.)
- I. S. Shul’gina, “Solar cells with graphene and carbon nanotubes on silicon,” in Aktual’nye nauchnye issledovaniya: cb. st. IV Mezhd. nauch.-prakt. konf., Penza, Feb. 20, 2022, pp. 86–90, url: https://www.elibrary.ru/item.asp?id=48014853. (In Russ.)
- A. Ya. Fedchenko, “Photovoltaic solar energy,” Aktual’nye voprosy sovremennoy nauki i obrazovaniya: sb. st. X Mezhd. nauch.-prakt. konf., Penza, May 20, 2021, p. 10, url: https://www.elibrary.ru/item.asp?id=45827818. (In Russ.)
- S. Kh. Suleymanov et al., “Optical characteristics of anti-reflection coatings based on Al2O3-SiO2 for silicon solar cells,” Zhurnal prikladnoy spektroskopii, vol. 87, no. 4, pp. 667–671, 2020, url: https://www.elibrary.ru/item.asp?id=43818140. (In Russ.)
- K. Kh. Nusupov, D. I. Bakranova, and Sh. A. Nauryzbekova, “Diamond-like carbon based anti-reflective coatings for silicone solar batteries,” Vestnik Kazakhstansko-Britanskogo tekhnicheskogo universiteta, vol. 17, no. 3, pp. 80–84, 2021, url: https://vestnik.kbtu.edu.kz/jour/article/view/190. (In Russ.)
- V. N. Korchagin and I. A. Sysoev, “Study of functional coatings based on polyvinyl butyral and silver nanoparticles for solar cells,” Computational Nanotechnology, vol. 7, no. 1, pp. 19–25, 2020, doi: https://doi.org/10.33693/2313-223X-2020-7-1-19-25. (In Russ.)
- A. V. Vasin and N. B. Rybin, “Study of porous silicon, promising as an anti-reflection coating for solar cells,” in Sovremennye tekhnologii v nauke i obrazovanii – STNO-2022: cb. tr. V Mezhd. nauch.-tekhn. foruma, Ryazan’, March 2–4, 2022, pp. 117–121, url: https://www.elibrary.ru/item.asp?id=49271473. (In Russ.)
- A. S. Erofeev, I. A. Shishkin, and N. V. Latukhina, “Degradation of solar cells based on porous silicon,” Vestnik molodykh uchenykh i spetsialistov Samarskogo universiteta, vol. 16, no. 1, pp. 267–272, 2020, url: https://journals.ssau.ru/smus/article/download/9294/8540. (In Russ.)
- N. A. Poluektova et al., “Investigation of electrical properties of photosensitive structures of reduced dimension based on silicon,” Physics of Wave Processes and Radio Systems, vol. 25, no. 3, pp. 16–23, 2022, doi: https://doi.org/10.18469/1810-3189.2022.25.3.16-23. (In Russ.)
- V. N. Korchagin, I. A. Sysoev, and A. A. Bobrov, “Functional coatings for solar cells based on polyvinyl butyral and carbon quantum dots,” Vestnik Novgorodskogo gosudarstvennogo universiteta im. Yaroslava Mudrogo, vol. 130, no. 1, pp. 58–70, 2023, doi: https://doi.org/10.34680/2076-8052.2023.1(130).58-70. (In Russ.)
- T. G. Danilina et al., “Lead sulfide quantum dots: production and practical use,” in Sovremennye problemy teoreticheskoy i eksperimental’noy khimii: Mezhvuzovskiy sb. nauch. trud. XIV Vserossiyskoy konf. molod. uchen. s mezhd. uchastiem, Saratov, Oct. 1–31, 2020, pp. 19–20, url: https://www.elibrary.ru/item.asp?id=44299626. (In Russ.)
- A. A. Ryabko, “Physical and technological basis for the formation of hybrid nanosystems “Zinc oxide nanorods–colloidal quantum dots”,” Cand. Tech. Sciences dissertation abstract, Saint Petersburg, 2022. (In Russ.)
- N. A. Poluektova et al., “Investigation of electrical properties of photosensitive structures of reduced dimension based on silicon coated with rare earth fluorides,” Physics of Wave Processes and Radio Systems, vol. 25, no. 4, pp. 67–73, 2022, doi: https://doi.org/10.18469/1810-3189.2022.25.4.67-73. (In Russ.)
- A. R. Rymzhina et al., “Synthesis and study of TMDs for use in photodetectors,” in XXI Vserossiyskaya molodezhnaya samarskaya konkurs-konferentsiya po optike, lazernoy fizike i fizike plazmy, posvyashchennaya 300-letiyu RAN: sb. tez., Samara, Nov. 14–18, 2023, pp. 259–260, url: https://www.elibrary.ru/item.asp?id=61200077. (In Russ.)
- S. Kumar et al., “A systematic review on 2D MoS2 for nitrogen dioxide (NO2) sensing at room temperature,” Materials Today Communications, vol. 34, p. 105045, 2023, doi: https://doi.org/10.1016/j.mtcomm.2022.105045.
