Determination of the effect of noise on the image using software

Мұқаба

Дәйексөз келтіру

Толық мәтін

Аннотация

In this paper, we study the influence of noise on images of different colors and determine the difference in the level of these influences. Values characterizing the signal-to-noise ratio in decibels are obtained. The comparison of the values obtained as a result of modeling with the values of mathematical calculations is made. The results of the work present the data learned empirically. Thanks to the use of software, a unique structure that was achieved as a result of its own writing, it was possible to carry out a number of simulations and obtain several groups of values. Computer colorimetry can rightly be called digital colorimetry. This article is intended for senior students of universities, graduate students and professionals working in the field of color reproduction, image processing, color measurements and other areas related to color perception.

Толық мәтін

Введение

В ходе практической исследовательской работы, опираясь на статьи схожей тематики, представленные в журнале «Физика волновых процессов и радиотехнические системы», было определено влияние помех на изображения разных цветов по модели RGB [1]. Получены числовые значения сигнал/шум (дБ) при изменении уровня этой помехи по формуле:

S=20 Lg(Uс/Uш). (1)

Пример расчета по формуле: если взять красный цвет со значением основных компонент (R, G, B), равным 246, 0, 0, то по формуле выше получаем S=20 Lg(246/1), при значении помехи, равном единице. Отсюда S=47,82 дБ для чисто красного цвета.

Для анализа было выбрано несколько основных и несколько второстепенных цветов. На каждом этапе работы увеличивался уровень помехи, вплоть до максимального, равного 246, и производился анализ отношения сигнал/шум, а также фактическое сравнение изображения, подверженного помехе, с оригиналом.

1. Функционал программы

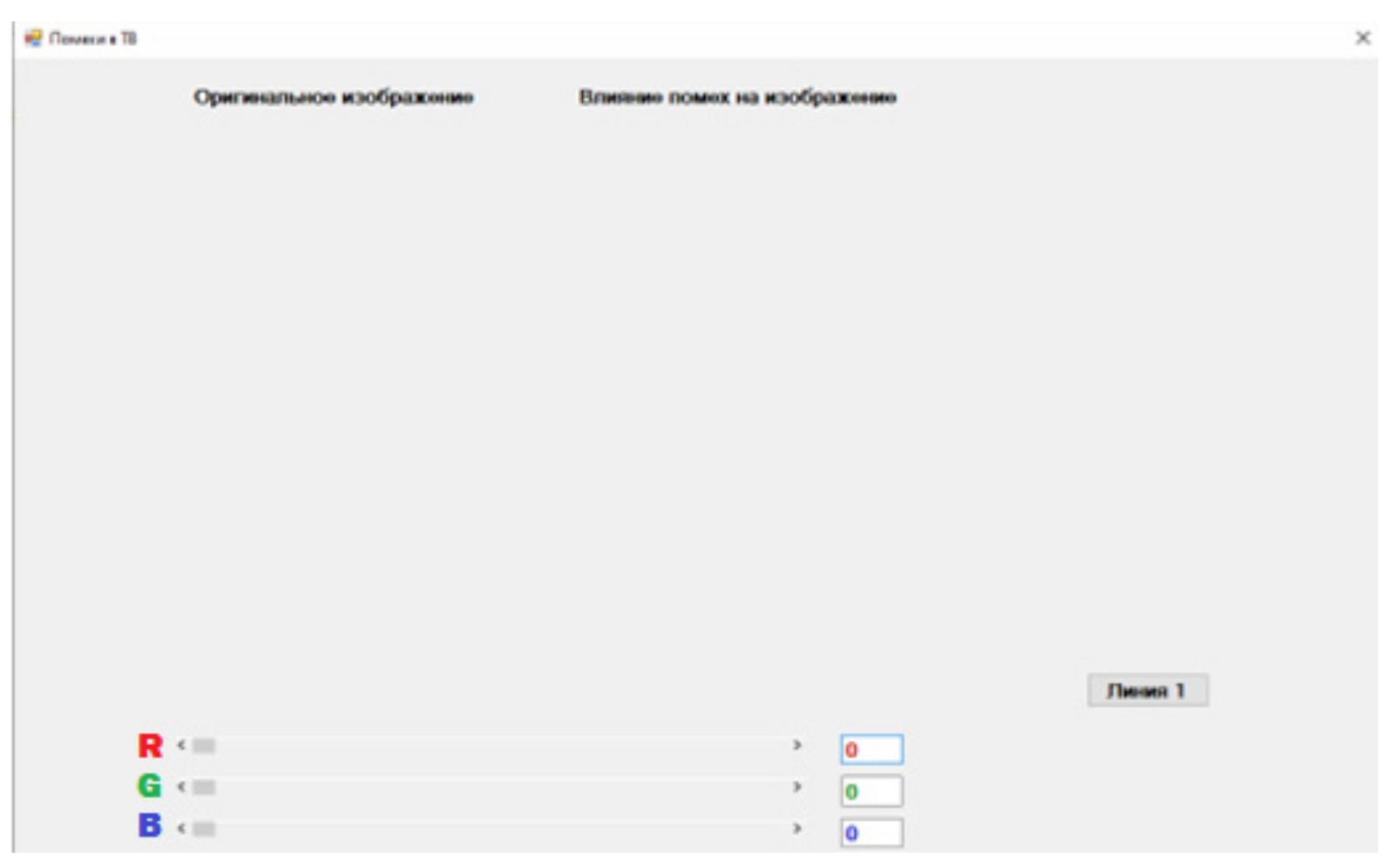

Программа позволяет добавить до 10 линий цветов (рис. 1) для дальнейшего изучения влияния помех на них. Происходит это путем указания координат основных цветов в системе RGB.



Рис. 1. Добавление линии цвета путем выставления его координат по модели RGB / Fig. 1. Adding a color line by setting its coordinates according to the RGB model

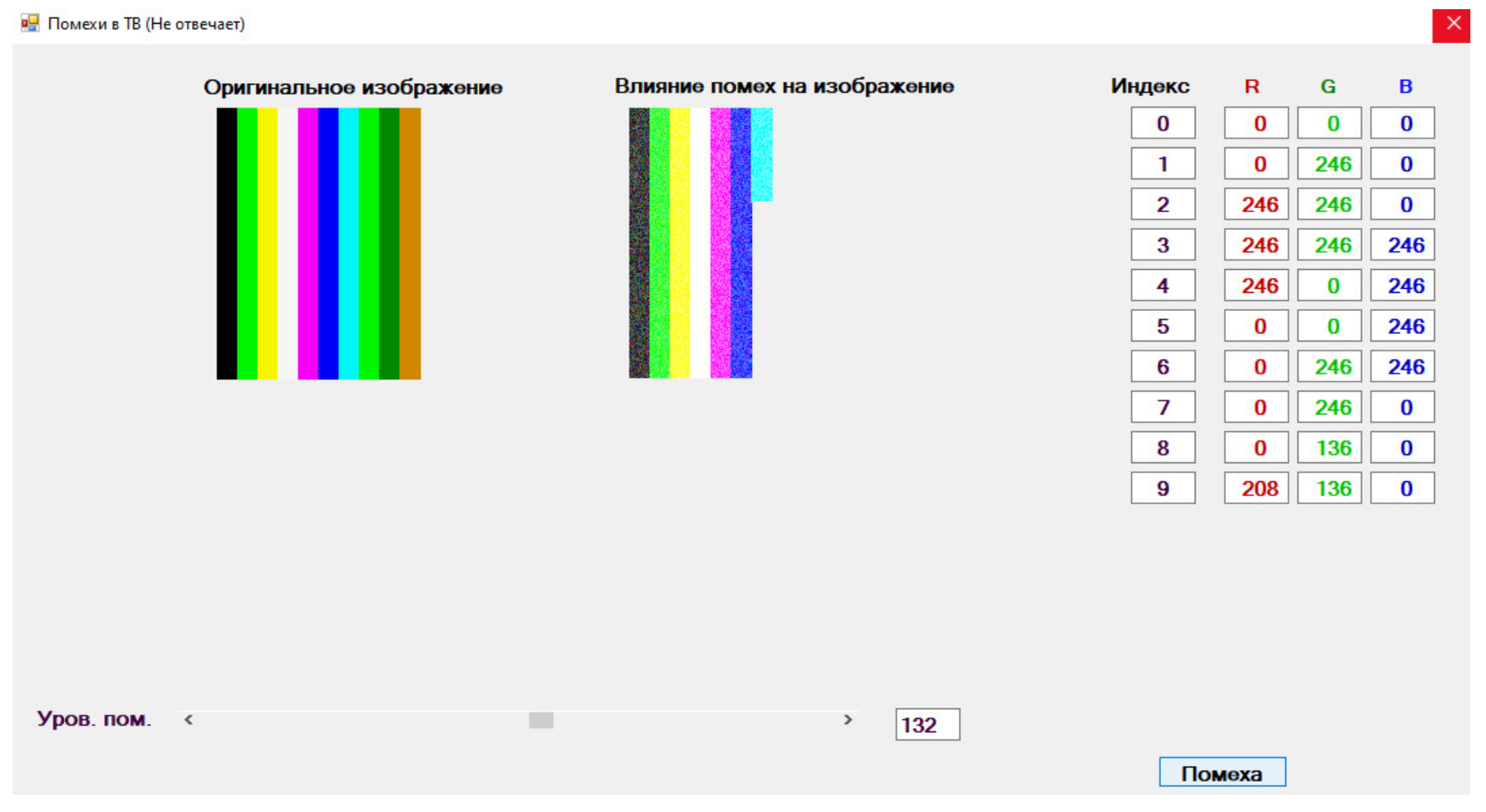

Функционал данного ПО позволяет путем изменения уровня влияния помех на изображения добиться наглядного представления о нем (рис. 2), а также получить числовые значения отношения сигнал/шум (дБ).



Рис. 2. Процесс отрисовки изображения, подверженного среднему уровню помехи, для наглядного сравнения с оригиналом / Fig. 2. The process of rendering an image subject to an average level of interference, for visual comparison with the original



2. Влияния помех на изображения разных цветов

Для получения точных данных о степени влияния помехи на изображение в программе предусмотрено поле с данными отношения сигнал/шум в дБ. Благодаря этим значениям можно получить представление об уровне искажения оригинала изображения каждого конкретного цвета, что, в свою очередь, дает более полную картину о степени влияния помехи.

В качестве основных цветов для анализа были выбраны следующие: красный, зеленый, синий, белый, черный и желтый, а также несколько вспомогательных [2].

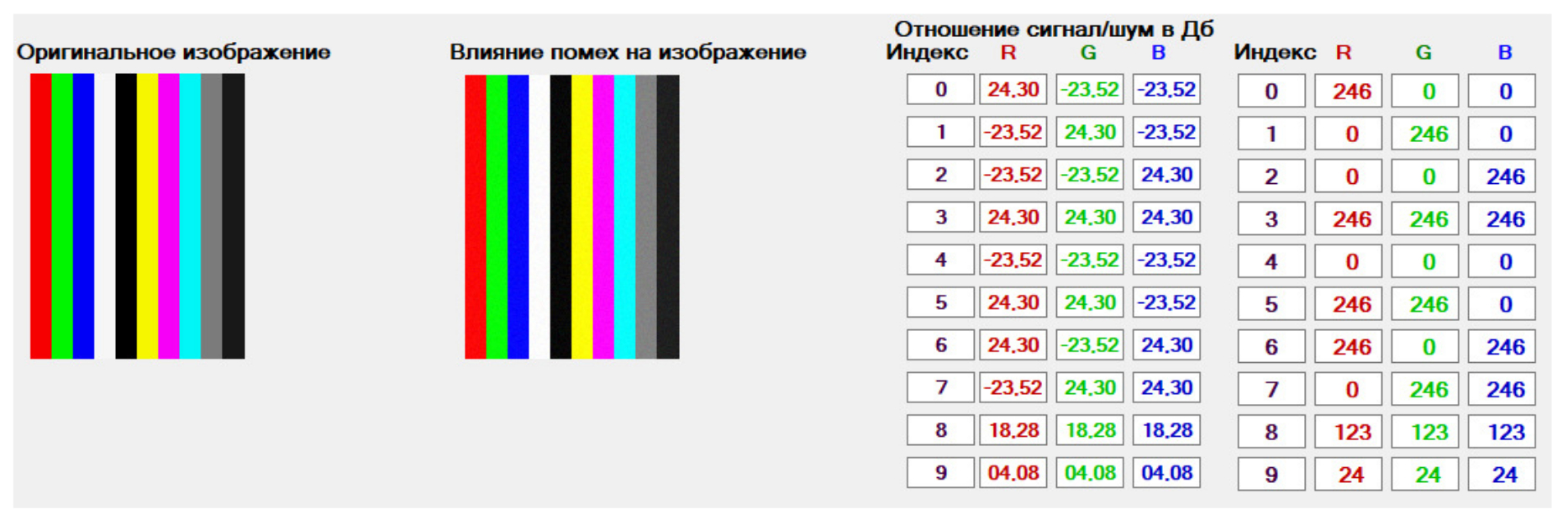

Из рис. 3 видно, что при минимальном уровне помехи изображения разных цветов практически не подвержены искажениям, кроме двух последних. Значение сигнал/шум у основных компонент (R, G, B) для каждой цветовой линии имеет около 50 % от первоначального (при наличии самой минимальной помехи).



Рис. 3. Влияние помехи на изображение с уровнем, равным 15 / Fig. 3. Effect of interference on the image with a level, equal to 15

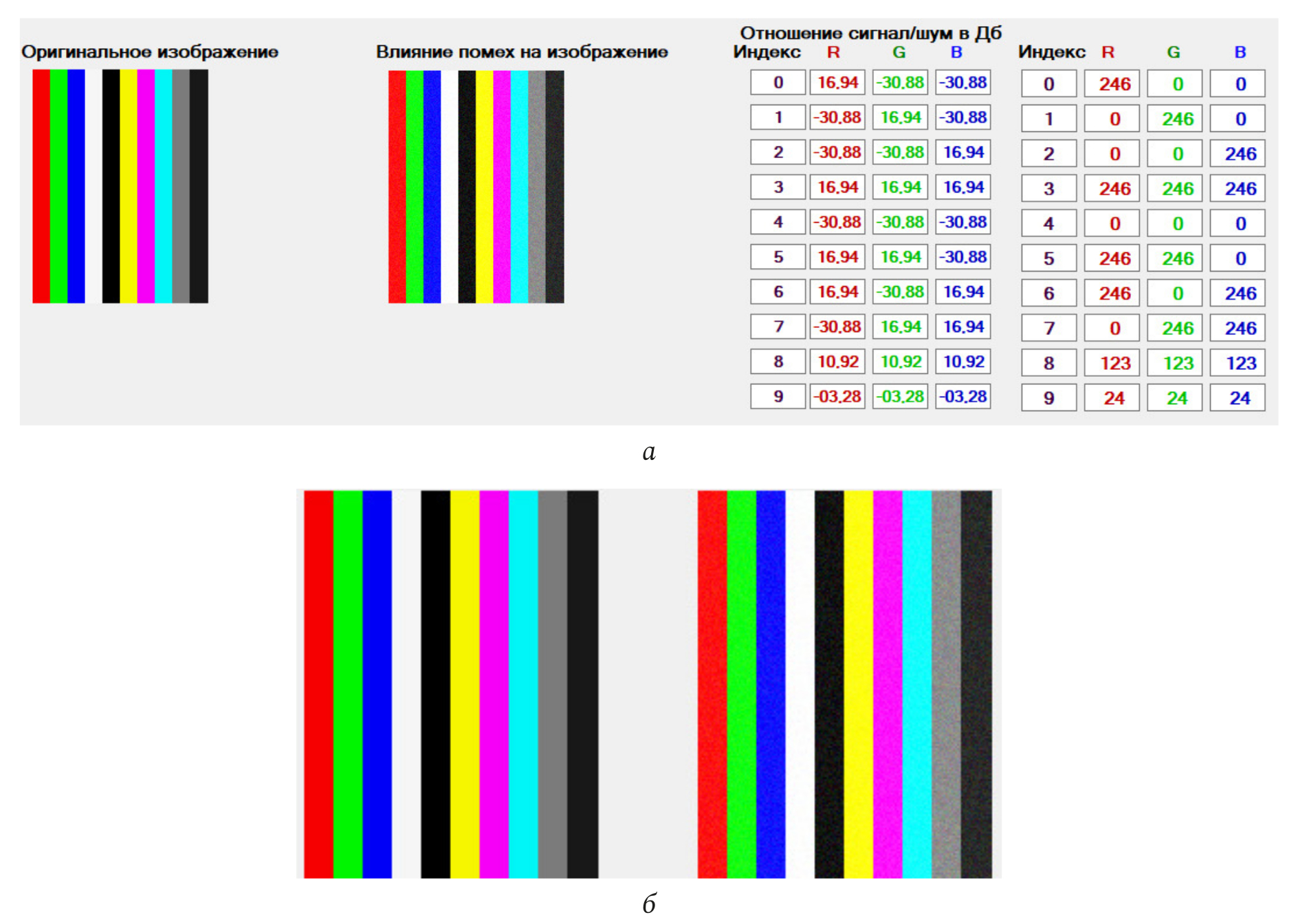

На рис. 4, б можно видеть различимое влияние помехи на изображения сразу двух основных цветов – синего и черного. Воздействие помехи нельзя назвать критическим, но оно вполне различимо для обычного наблюдателя. Значение сигнал/шум у основных компонент (R, G, B) для каждой цветовой линии имеет около 35 % от первоначального (при наличии самой минимальной помехи).



Рис. 4. Увеличение уровня помехи до 35 и влияние на изображения (а); детальное сравнение изображений с оригиналом (б) / Fig. 4. Increasing the noise level up to 35 and the effect on the images (a); detailed comparison of images with the original (b)

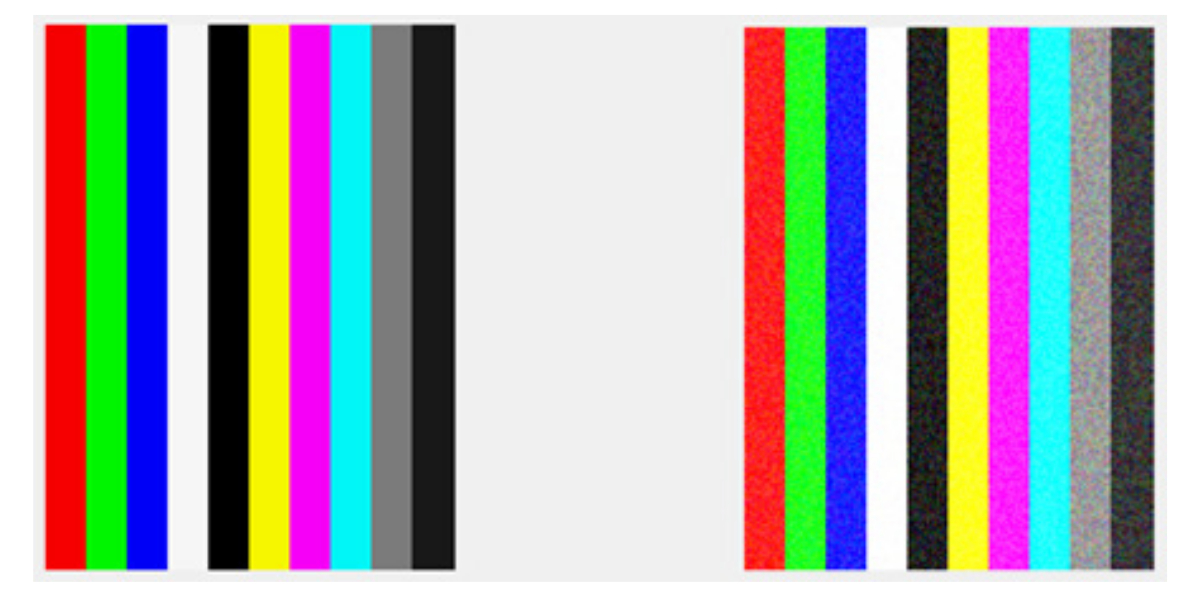

На рис. 5 можно видеть закономерное ухудшение качества изображений, описанных ранее, вследствие увеличения воздействия помехи. Здесь также можно отметить начало пагубных влияний на изображение красного цвета. Значение сигнал/шум у основных компонент (R, G, B) для каждой цветовой линии имеет около 25 % от первоначального (при наличии самой минимальной помехи).



Рис. 5. Влияние помехи с уровнем, равным 65 / Fig. 5. Influence of interference with level, equal to 65

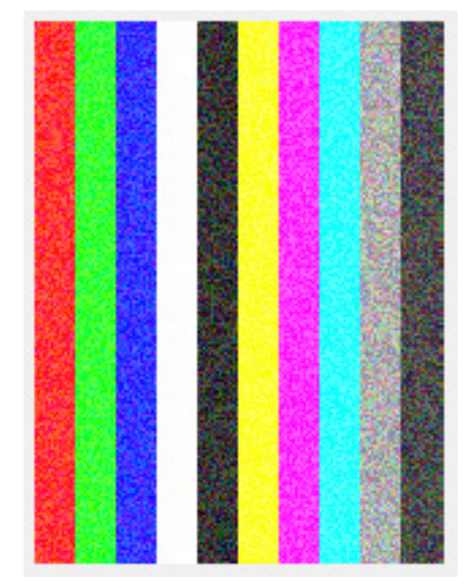

Как видно на рис. 6, изображение красного цвета изменилось в значительной мере, а также влияние помехи теперь можно наблюдать и на зеленом цвете. Белый и желтый цвета в большей степени не искажаются, а все остальные цвета – наоборот, изменяются все больше и больше. Значение сигнал/шум у основных компонент (R, G, B) для каждой цветовой линии имеет 15 % от первоначального (при наличии самой минимальной помехи).



Рис. 6. Подверженное влиянию помехи изображение на уровне 105 / Fig. 6. Interference-affected image at level 105

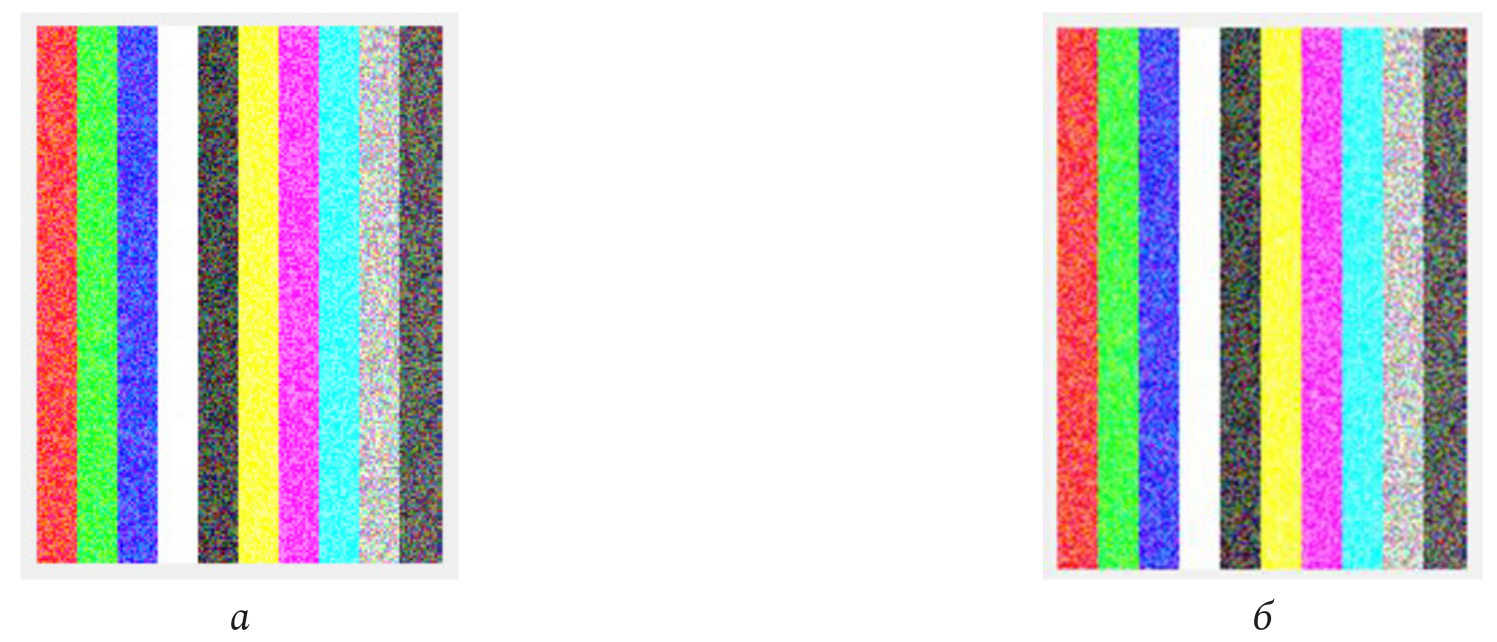

Исходя из рис. 7, б, можно сделать вывод о начале заметного влияния помехи на изображение желтого цвета, ну и, конечно, серьезному ухудшению качества всех остальных цветов. Основные составляющие (R, G, B) для каждой цветовой линии имеют менее 5 % от первоначального (при наличии самой минимальной помехи) значения сигнал/шум.



Рис. 7. Подверженное влиянию помехи изображение: а – на уровне 155; б – на уровне 195 / Fig. 7. Image affected by noise: a – at level 155; b – at level 195



На рис. 8 отчетливо видна разница между исходным изображением и оригиналом, все цвета подверглись значительной деформации и не могут в должной мере способствовать передаче информации. Для всех представленных цветов шум превышает или равен значению сигнала.



Рис. 8. Подверженное влиянию помехи изображение на максимальном уровне, равном 246, в сравнении с исходным / Fig. 8. Interference-affected image at maximum level of 246 compared to original



Заключение

Применяя указанную во введении, формулу (S=20 Lg(Uс/Uш)) для каждого уровня помехи и каждой линии цвета были получены точные данные об отношении сигнал/шум (дБ). На основании этих данных построены графики зависимостей отношения сигнал/шум (дБ) трех основных цветов от уровня помех и различимости цвета на экране (для стандартного наблюдателя) от уровня помех [3].

Пользуясь данными, занесенными в таблицу 1, получен график зависимости для наглядного представления (на рис. 9).



Таблица 1. Соотношения уровня помехи и значения сигнал/шум (%) / Table 1. Interference level and signal-to-noise ratios (%)

Величина помехи

Уровень сигнал/шум (%)

1

99

2

85

3

80

4

73

5

69

7

62

10

56

15

50

35

35

65

25

105

15

155

9

195

4

245

0,1



Рис. 9. График зависимости отношения сигнал/шум (дБ) трех основных цветов от уровня помех / Fig. 9. Graph of the signal-to-noise ratio (dB) of the three primary colors on the level of interference



В результате работы была определена степень влияния помех на изображения разных цветов по модели RGB. Полученные числовые значения сигнал/шум (дБ) при изменении уровня этой помехи, а также непосредственный анализ стандартного наблюдателя дают понять, что для каждого цвета существует свое критическое значение уровня помехи [4].

При использовании данных, занесенных в таблицу 2, получен график зависимости на рис. 10.



Таблица 2. Соотношения уровня помехи визуального отличия цветов на экране (%) / Table 2. Ratios of the interference level of the visual difference of colors on the screen (%)

Величина помехи

Red

Green

Blue

White

Black

1

100

100

100

100

100

2

100

100

100

100

100

3

100

100

100

100

100

4

100

100

100

100

100

5

100

100

100

100

100

7

100

100

100

100

100

10

100

100

100

100

95

15

100

100

95

100

90

35

95

100

90

100

85

65

80

95

75

100

70

105

70

90

60

100

58

155

60

80

50

100

45

195

40

50

30

100

25

245

10

15

5

100

5

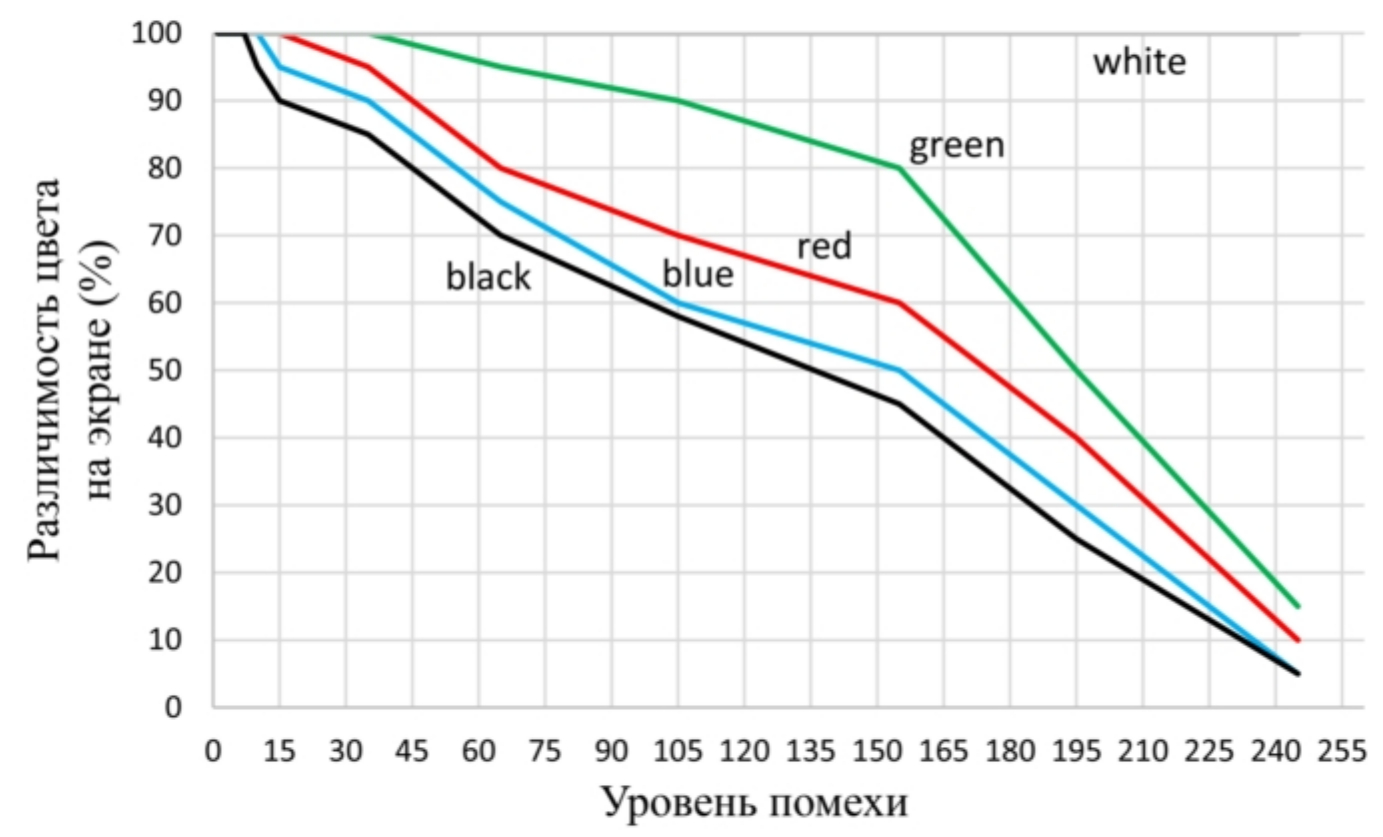

Рис. 10. График зависимости различимости цвета на экране (для стандартного наблюдателя) от уровня помех / Fig. 10. Graph of the dependence of color visibility on the screen (for a standard observer) on the level of interference

×

Авторлар туралы

Danil Myasnikov

Povolzhskiy State University of Telecommunications and Informatics

Email: danil1232011@mail.ru

master student

Ресей, 23, L. Tolstoy Street, Samara, 443010

Leonid Lozhkin

Povolzhskiy State University of Telecommunications and Informatics

Email: leon.lozhkin@yandex.ru

Doctor of Technical Sciences, professor of the Department of Radio Electronic Systems

Ресей, 23, L. Tolstoy Street, Samara, 443010

Yulia Sokolova

Povolzhskiy State University of Telecommunications and Informatics

Хат алмасуға жауапты Автор.
Email: ula.81.81@mail.ru
ORCID iD: 0000-0003-2873-8675

Candidate of Physical and Mathematical Sciences, associate professor of the Department of Radio Electronic Systems

Ресей, 23, L. Tolstoy Street, Samara, 443010

Әдебиет тізімі

  1. Lozhkin L.D., Soldatov A.A., Voronoy A.A. Determining color differences between two colors. Physics of Wave Processes and Radio Systems, 2017, vol. 20, no. 4, pp. 55–62. URL: https://journals.ssau.ru/pwp/article/view/7075 (In Russ.)
  2. Lozhkin L.D. et al. Computing color differences between two colors. Physics of Wave Processes and Radio Systems, 2017, vol. 20, no. 3-1, pp. 100–109. URL: https://journals.ssau.ru/pwp/article/view/7091 (In Russ.)
  3. Lozhkin L.D. Color, its measurement and perception. Physics of Wave Processes and Radio Systems, 2012, vol. 15, no. 3, pp. 110–122. (In Russ.)
  4. Dzhadd D., Vyshchetski G. Color in Science and Technology / trans. from English. Ed. by L.F. Artyushin. Moscow: Mir, 1978, 428 p. (In Russ.)
