Исследование пленки нитрида кремния, в которую имплантированы ионы цинка

Обложка

Цитировать

Полный текст

Аннотация

Приведены результаты исследования нанокластеров в пленке Si3N4 на подложке из Si, в которую имплантированы ионы 64Zn+ с энергией 40 кэВ при дозе 5×1016/cм2. Пленку Si3N4 наносили на кремниевую подложку газофазным методом. Затем образцы после имплантации отжигали на воздухе в диапазоне температур 400–700°С с шагом 100°С в течение 1ч на каждом шаге. Морфология поверхности образцов была исследована с помощью сканирующей зондовой микроскопии. Профили имплантированной примеси и элементов пленки, а также химическое состояние иона Zn исследовали с помощью рентгеновской фотоэлектронной и оже-электронной спектроскопии. Методом сканирующей зондовой микроскопии обнаружено, что после имплантации вблизи поверхности пленки Si3N4 зафиксированы отдельные кластеры металлического цинка размером порядка 100 нм и менее. В процессе отжига происходит их рост с одновременным превращением в фазу ZnSiN2 и, возможно, в фазы оксида и силицида цинка вблизи поверхности. После отжига при температуре 700°С в пленке Si3N4 образуются Zn-содержащие кластеры размером около 100 нм.

Полный текст

ВВЕДЕНИЕ

В последнее время нанокластеры оксида цинка привлекают большое внимание из-за их возможного применения в устройствах микроэлектроники [1]. ZnO является прямозонным полупроводниковым материалом с шириной запрещенной зоны 3.37 эВ и имеет большую энергию связи между электроном и дыркой в экситоне (60 мэВ). Поэтому такой материал перспективен в оптоэлектронных устройствах. Он также обладает сорбционным эффектом [2] и в форме наночастиц (НЧ) является ферромагнетиком уже при комнатной температуре [3]. Поэтому нанокластеры ZnO перспективны для создания газовых и химических датчиках для биологии и медицины [4–6] и устройств спинтроники [7]. В настоящее время известно также применение нанокластеров ZnO в солнечных элементах нового поколения — ячейках Гретцеля (Gratzel M.) [8]. Обычно нанокластеры оксида цинка создают, например, в кварце методом ионной имплантации с последующим термическим окислением [9–12].

В настоящей работе приведены результаты исследования нанокластеров в пленке Si3N4/Si, в которую имплантированы ионы 64Zn+ с энергией 40 кэВ при дозе 5×1016/cм2. Пленку Si3N4 предварительно наносили на кремниевую подложку газофазным методом. Затем образцы после имплантации отжигали на воздухе в диапазоне температур 400–700°С с шагом 100°С в течение 1 ч на каждом шаге. Настоящая работа является фактическим продолжением ранее осуществленной работы [13].

ОБРАЗЦЫ И МЕТОДИКИ ЭКСПЕРИМЕНТА

Технология подготовки образцов описана в работе [13].

Морфология поверхности образцов была исследована с помощью сканирующего зондового микроскопа (СЗМ) Ntegra Prima (НТ-МДТ Спектрум Инструмент, Россия) в полуконтактном режиме, сигнал поверхностного потенциала регистрировали на втором проходе с применением зонда Кельвина на высоте 50 нм от поверхности пленок. При измерениях использовали кантилевер марки NSG10/Pt (НТ-МДТ СИ) с жесткостью 8 Н/м и резонансной частотой свободных колебаний 210 кГц. Обработка полученных изображений осуществлена в программе Gwyddion (версия 2.60) [14].

Состояние Zn в пленках определяли с помощью рентгеновского фотоэлектронного спектрометра (РФЭС) PHI5500 VersaProbe II. Калибровка шкалы энергии связи Есв была проведена по энергиям линий Au4f (84.0 эВ) и Cu2p3 (932.6 эВ). Погрешность определения энергий связи составила 0.2 эВ. Источником возбуждения служило монохроматизированное AlKα-излучение (hν = 1486.6 эВ) с мощностью источника 25 Вт, диаметр пучка составлял 100 мкм. При исследовании использовали нейтрализатор. При учете эффекта компенсации в каждом отдельном измерении оже-спектры были сдвинуты в сторону меньших значений энергии связи на величину около 1–2 эВ, перекомпенсация была разная у разных образцов, а также она иногда изменялась в процессе травления при профильном анализе. Для коррекции на исходной поверхности образцов (до имплантации ионов цинка и отжига) использовали линию C1s (285 эВ). На большой глубине, где мало или совсем нет Zn, для этих целей использовали одновременно линии N1s и Si2p. Сдвиг по энергии подбирали так, чтобы обе эти линии были максимально близки к справочным значениям [15, 16] для Si3N4 Есв(N1s) = 397.4 эВ, Есв(Si2p) = 101.8 эВ.

Обзорные спектры были сняты в диапазоне 0–1100 эВ при энергии пропускания анализатора Epass = 117.4 эВ с шагом 1 эВ. Спектры высокого разрешения методами РФЭС состояния Zn2p3 и ОЭС перехода Zn LMM (Zn L3M45M45) сняты при Epass = 23.5 эВ и с шагом 0.2 эВ или при Epass = 29.35 эВ и с шагом 0.25 эВ. Корректировку шкалы энергии связи (Есв) не проводили. Химическое состояние цинка определяли с помощью оже-параметра α’= Екин (Zn L3M45M45) + Есв (Zn2p3), где Екин (Zn L3M45M45) = 1486.6 — Есв (Zn L3M45M45) в эВ.

При элементном анализе атомные концентрации определяли методом факторов относительной элементной чувствительности [17] по обзорным спектрам и профилям травления. Концентрации определяли по измеренным интегральным интенсивностям следующих линий: С1s, O1s, Si2s, N1s, Zn2p3. Для послойного анализа использовали травление ионами Ar+ с энергией 1 кэВ с пучком размером 1×1 мм. При травлении использовали нейтрализацию. Травление проводили в альтернативном режиме (чередование этапов съемки и травления). Скорость травления, определенная на термическом оксиде кремния, в данном режиме составляет примерно 5.3 нм/мин. Снятие профилей травления проводили с остановками для снятия спектров высокого разрешения, а затем полученные концентрационные профили объединяли.

РЕЗУЛЬТАТЫ И ОБСУЖДЕНИЕ

Исследования с помощью атомно-силовой микроскопии

По данным сканирующей зондовой микроскопии обнаружено, что после имплантации вблизи поверхности пленки Si3N4 зафиксированы отдельные нанокластеры металлического цинка (рис. 1а), которые проявляются на изображении поверхностного потенциала в виде темных областей диаметром менее 1 мкм с меньшим значением потенциала по сравнению с пленкой Si3N4/Si (рис. 1б). Установлено также, что среднеквадратичная шероховатость поверхности образца после имплантации составляет Rms = 0.7 нм. После отжига пленки при 700°С наблюдали увеличение значения среднеквадратичной шероховатости поверхности до Rms = 1 нм (рис. 2а).

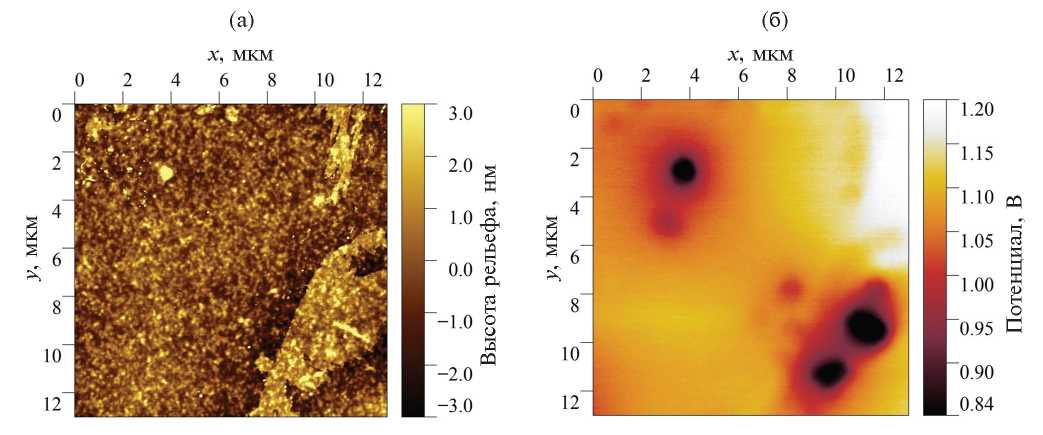

Рис. 1. Изображения пленки Si3N4/Si после имплантации: а – топография; б — сигнал поверхностного потенциала.



Рис. 2. Изображения пленки Si3N4/Si после отжига при 700°С: а – топография; б — сигнал поверхностного потенциала.



Гистограммы распределения радиуса частиц в исследуемых образцах представлены на рис. 3. Полученные зависимости хорошо описываются гауссовским распределением, согласно которому для образа после имплантации средний размер частиц составил D1 = 105 ± 3 нм (рис. 3а), а для отожженного образца — D2 = 83 ± 3 нм (рис. 3б).

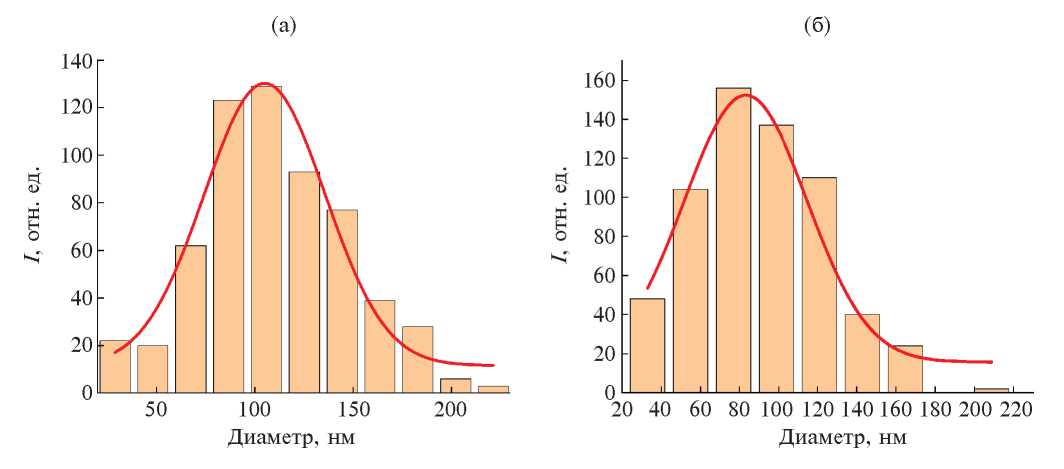

Рис. 3. Гистограммы распределения частиц в плоскости по размеру: а – после имплантации; б — после отжига при 700°С.



Также следует отметить изменения в значениях и смене знаке сигнала поверхностного потенциала — с положительного для имплантированной пленки (рис. 4, кривая 1) на отрицательный для отожжённой при 700°С (рис. 4, кривая 2).



Рис. 4. Гистограммы распределения поверхностного потенциала: 1 — после имплантации; 2 — после отжига при 700°С.



Из этого следует, что нанокластеры в отожженном образце уже не состоят из проводящего материала (Zn), а скорее всего, состоят из диэлектрического материала, наиболее вероятно из оксида цинка ZnO.

Исследования методами рентгеновской фотоэлектронной и оже-электронной спектроскопии

На рис. 5 и 6 представлены профили элементов в образце после имплантации в него ионов цинка и после отжига при 700°С. Максимум имплантированного цинка несколько уширен и располагается на глубине около 27 нм. Из профилей на рис. 5 видно, что в образце после имплантации атомы кислорода находятся на поверхности пленки нитрида кремния в слое толщиной до 5 нм. В саму пленку Si3N4 после имплантации цинка кислород почти не проникает. На поверхности возможно образование тонкого слоя состава SixOyNz, толщину которого использованными средствами определить практически невозможно.

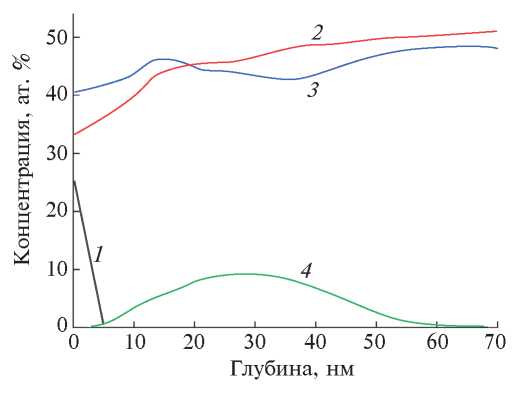

Рис. 5. Профили концентрации элементов после имплантации: 1 — O; 2 — N; 3 — Si; 4 — Zn.



На рис. 6 видно, что после отжига при 700°С на поверхности образца присутствует увеличившийся слой, содержащий адсорбированный кислород, толщиной 6–8 нм. Этот слой, предположительно, может состоять из оксинитрида кремния (SiOxNy). Профиль имплантированного цинка несколько изменил свою форму: кроме главного максимума, который несколько сдвинулся к поверхности и находится теперь на глубине примерно 23 нм, на поверхности появился дополнительный максимум. Такое поведение концентрационного профиля имплантированной примеси достаточно очевидно, поскольку хорошо известно [18], что при длительном отжиге (как и в нашем случае) профиль имплантированной примеси имеет тенденцию сдвигаться к поверхности, которая является для нее неограниченным стоком дефектов.

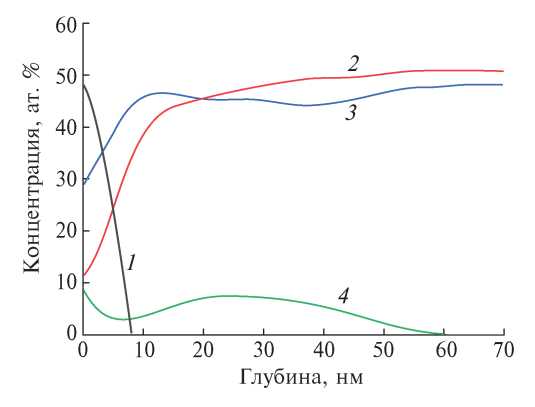

Рис. 6. Профили концентрации элементов после отжига при 700оС: 1 — O; 2 — N; 3 — Si; 4 — Zn.



В табл. 1 и 2 приведены оже-параметры (AP) на разной глубине в образце в точках определения концентрационных профилей. Соответствующие РФЭС- и оже-спектры цинка приведены на рис. 7 и 8.



Таблица 1. Оже-параметр AP для состояния 2p3/2 и перехода L3M45M45для цинка в образце после имплантации на различной глубине. Погрешность определения АР составляет 0.5 эВ

Глубина, нм

AP, эВ

0

2010.8

5.3

2011.6

23.9

2011.4

45.1

2011.2

55.7

2010.9



Таблица 2. Оже-параметр AP для состояния Zn2p3/2 и перехода L3M45M45 для цинка в образце после отжига при 700°С на различной глубине. Погрешность определения АР составляет 0.5 эВ

Глубина, нм

AP, эВ

0

2009.3

2.7

2010.3

13.3

2011.4

29.2

2011.2

50.4

2011.1

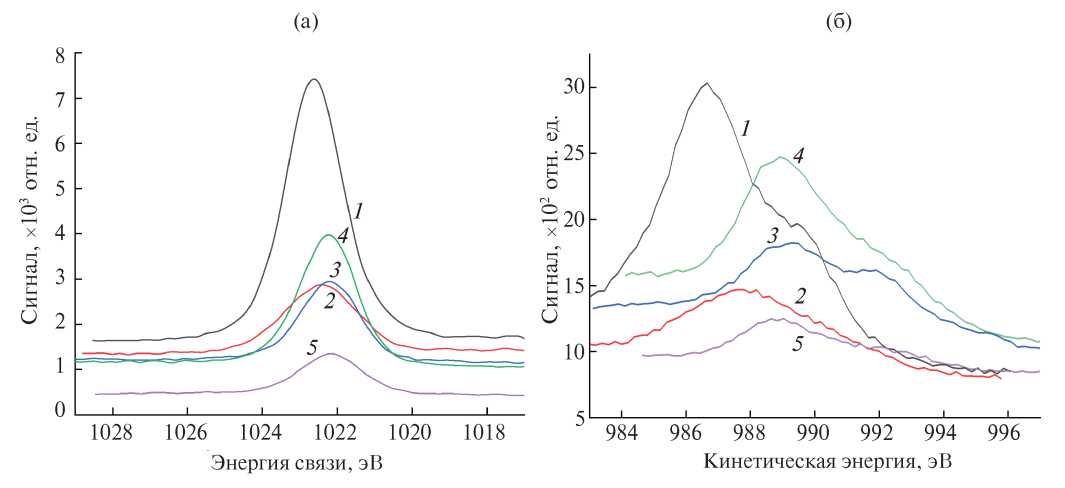

Рис. 7. РФЭС (а) и оже-спектры (б) состояния Zn2p3/2 и перехода L3M45M45 образца после имплантации, полученные от области на глубине 0 (1); 5.3 (2); 23.9 (3); 45.1 (4); 55.7 (5).



Рис. 8. РФЭС (а) и оже-спектры (б) состояния Zn2p3/2 и перехода L3M45M45 образца после отжига при 700°С, полученные от области на глубине 0 (1); 2.7 (2); 13.3 (3); 29.2 (4); 50.4 (5).



В базе NIST [15] приведены значения оже-параметров состояния 2p3/2 и перехода L3M45M45 для Zn0, равные 2013.4–2014.4 эВ, а для цинка в ZnO 2009.5–2011.0 эВ. Оже-параметр для цинка в Zn3N2 равен 2012.3 эВ, а Есв(Zn2p3) = 1022.0 эВ, Екин = 990.0–990.3 эВ [19]. Низкое значение оже-параметра цинка в исследованных образцах свидетельствует о том, что после имплантации в пленку нитрида кремния цинк находится в состоянии с положительным зарядом от 1+ до 2+. Так как кислорода в этой области образца нет, то за ионное состояние цинка ответственны связи с азотом. В системе Zn–Si–N возможно о образование тройного полупроводникового соединения ZnSiN2 [20]. Не исключено также и образование нитрида Zn3N2 или азида цинка α-Zn(N3)2. В настоящей работе в адсорбированном слое кислорода после имплантации сформировались Zn-содержащие дефекты в виде наночастиц металлического цинка и после отжига — оксида цинка. В пленке нитрида кремния после имплантации в нее ионов цинка образовались наночастицы металлического цинка, а после отжига — предположительно его соединения с азотом согласно работе [20].

Для послойного анализа использовали травление ионами Ar+. Следует отметить, что кислород при травлении уходит заметно медленнее и не сразу, причем здесь нужно считать, речь идет здесь о взаимодействии распыляющих ионов Ar+ с распыляемым веществом, а эффект вбивания при травлении и атомное перемешивание [21], являются факторами, ограничивающими разрешение по глубине. В нашем случае есть также систематическая ошибка, вызванная использованием усредненных факторов элементной чувствительности в программе Multipak [22], которая она может достигать значительной величины (до 30 ат. %).

На рис. 7 представлены РФЭС- (рис. 7а) и оже-спектры (рис. 7б) от образцов после имплантации. На рис. 7а видно, что с изменением глубины исследования максимум РФЭС-спектров цинка практически не изменяется и составляет 1022.3 эВ. Это соответствует оксиду цинка, согласно [23], (РФЭС-максимум при 1022.0 эВ) и положительному заряду цинка. Из анализа рис. 7б следует, что при изменении глубины в образце максимум оже-спектров не изменяется и составляет 989.0 эВ, что соответствует положительному заряду цинка в пределах от 1 до 2, т.к. для оксида цинка ZnO положение максимума оже-пика соответствует значению 989.0 эВ, а для металлического цинка — 992.0 эВ [23]. Низкое значение АР цинка свидетельствует о том, что к оксиду цинка ZnO может подмешиваться нестехиометрическая фаза Zn2O или даже фаза металлического цинка, что менее вероятно. Все это относится к тонкому слою, в котором есть кислород.

Спектры цинка в точках измерения профилей образца после отжига при 700°С. Образец после отжига при 700°С травился 0.5 мин на глубину 2.5 нм. На рис. 8 представлены результаты РФЭС и оже-спектры образцов после имплантации. На рис. 8а видно, что с изменением глубины исследования максимум РФЭС-спектров цинка немного изменяется от 1022.7 до 1022.2 эВ. Положение самого максимума сигнала РФЭС практически не изменилось от случая после имплантации. Однако уменьшение значения энергии связи, соответствующей максимуму РФЭС-спектра может быть обусловлено погрешностью измерений. Из рис. 8б следует, что при изменении глубины максимум оже-спектров изменяется от 986.7 до 988.8 эВ. Это увеличение энергии расположения максимума оже-спектра свидетельствует об уменьшении положительного заряда цинка. Для этого образца оже-параметр состояния 2p3/2 и перехода L3M45M45 существенного ниже, чем у образца после имплантации, т.е. в данном случае положительный заряд цинка выше, чем после имплантации, и имеет заряд 2+.

Используемый в настоящей работе метод РФЭС, как известно, практически на всех поверхностях обнаруживает углерод [24]. По своей природе это — адсорбированные из воздуха углеводородные соединения, которые часто используют в РФЭС для коррекции шкалы энергии связи. После отжига в окислительной среде при 700°С на поверхности исследуемой пленки нитрида кремния становится меньше адсорбированного углерода из-за его выгорания. Уменьшение количества адсорбированного углерода при отжиге не влияет на свойства самой пленки.

ВЫВОДЫ

После имплантации ионов цинка в пленку нитрида кремния вблизи поверхности пленки, на глубине около 20 нм, были обнаружены кластеры металлического Zn со средним размером около 100 нм. В процессе последовательных этапов отжига на воздухе происходило превращение фазы металлического Zn в фазу, содержащую положительно заряженный ион цинка. После отжига при 700°С на поверхности пленки Si3N4 в слое, содержащем адсорбированный кислород, образуются фазы оксида ZnO или силицида цинка Zn2SiO4, а внутри пленки — фазы Zn3N2 или ZnSiN2. После отжига при 700°С Zn-содержащие нанокластеры также имели средний размер менее 100 нм.

ФИНАНСИРОВАНИЕ РАБОТЫ

Работа выполнена в рамках государственного задания ФГУ ФНЦ НИИСИ РАН по теме № FNEF-2024-0001 “Создание и реализация доверенных систем искусственного интеллекта, основанных на новых математических и алгоритмических методах, моделях быстрых вычислений, реализуемых на отечественных вычислительных системах” (1023032100070-3-1.2.1).

КОНФЛИКТ ИНТЕРЕСОВ

Авторы заявляют, что у них нет конфликта интересов.

×

Об авторах

В. В. Привезенцев

Научно-исследовательский институт системных исследований Российской академии наук

Автор, ответственный за переписку.
Email: v.privezentsev@mail.ru
Россия, Москва

А. А. Фирсов

Научно-исследовательский институт системных исследований Российской академии наук

Email: v.privezentsev@mail.ru
Россия, Москва

В. С. Куликаускас

Московский государственный университет им. М.В. Ломоносова

Email: v.privezentsev@mail.ru

Научно-исследовательский институт ядерной физики

Россия, Москва

Д. А. Киселев

Национальный исследовательский технологический университет “МИСИС”

Email: v.privezentsev@mail.ru
Россия, Москва

Б. Р. Сенатулин

Национальный исследовательский технологический университет “МИСИС”

Email: v.privezentsev@mail.ru
Россия, Москва

Список литературы

  1. Litton C.W., Collins T.C., Reynolds D.S. Zinc Oxide Materials for Electronic and Optoelectronic Device Application, Wiley, Chichester, 2011.
  2. Zain J.H., Ramkumar J., Sankaran C., Tyagi A.K. // Separation Science Technology. 2019. V. 55. Iss. 11. P. 1. https://www.doi.org/10.1080/01496395.2019.1617746
  3. Straumal B.B., Mazilkin A.A., Protasova S.G., Myatiev A.A., Straumal P.B., Schütz G., van Aken P.A., Goering E., Baretzky B. // Phys. Rev. B. 2009. V. 79. P. 205206. https://www.doi.org/10.1103/PhysRevB.79.205206
  4. Liu Y.X., Liu Y.C., Shen D.Z., Zhong G.Z., Fan X.W., Kong X.G., Mu R., Henderson D.O. // J. Cryst. Growth. 2002. V. 240. P. 152.
  5. Urfa Y., Çorumlu V., Altındal A. // Mater. Chem. Phys. 2021. V. 264. P. 124473. https://doi.org/10.1016/j.matchemphys.2021.124473
  6. Sirelkhatim A., Mahmud S., Seeni A., Kaus N.H.M., Ann L.C., Bakhori S.K.M., Habsah H., Dasmawati M. // Nano-Micro Lett. 2015. V. 7. P. 219. https://www.doi.org/10.1007/s40820-015-0040-x
  7. Inbasekaran S., Senthil R., Ramamurthy G., Sastry T.P. // Intern. J. Innov. Res. Sci. Engineer. Technol. 2014. V. 3. Iss. 1. P. 8601.
  8. Smestad G.P, Gratzel M. // J. Chem. Educ. 1998. V. 75. P. 752.
  9. Amekura H., Takeda Y., Kishimoto N. // Nucl. Instrum. Methods Phys. Res. B. 2004. V. 222. P. 96. https://doi.org/10.1016/j.nimb.2004.01.003
  10. Yang J., Liu X., Yang L., Wang Y., Zhang Y., Lang J., Gao M., Wei M. // J. Alloys Compd. 2009. V. 485. P. 743. https://doi.org/10.1016/j.jallcom.2009.06.070
  11. Shen Y., Li Z., Zhang X., Zhang D., He W., Xue Y., Gao Y., Zhang X., Wang Z., Liu C.L. // Optical. Mater. 2010. V. 32. Iss. 9. P. 961. https://www.doi.org/10.1016/j.optmat.2010.01.033
  12. Zatsepin D., Zatsepni A., Boukhvalov D.W., Kurmaev E.Z., Pchelkina Z.V., Gavrilov N.V. // J. Non-Cryst. Solids. B. 2016. V. 432. P. 183. https://www.doi.org/10.1016/j.jnoncrysol.2015.10.002
  13. Tereshchenko A.N., Privezentsev V.V., Firsov A.A., Kulikauskas V.S., Zatekin V.V., Voronova M.I. // J. Surf. Investig.: X-ray, Synchr. Neutr. Tech. 2023. V. 17. P. 1232. https://www.doi.org/10.1134/S1027451023060198
  14. Gwyddion Programm. (2021) Czech Metrology Institute. http://gwyddion.net
  15. National Institute of Standards and Technology. (2000) Gaithersburg, USA. https://www.nist.gov
  16. Moulder J.F. Handbook of X-ray photoelectron spectroscopy. Physical Electronics, 1995. 230 p.
  17. Монахова Ю.Б., Муштакова С.П. // Журнал аналит. химии. 2012. Т. 67. № 12. С. 1044.
  18. Пирс К., Адамс А., Кац Л., Цай Дж., Сейдел Т., Макгиллис Д. Технология СБИС, в 2-х книгах. / Ред. Зи С.М. Пер. с англ. М.: Мир, 1986.
  19. Futsuhara M., Yoshioka K., Takai O. // Thin Solid Films. 1998. V. 322. P. 274.
  20. Coelho-Jún H., Silva B.G., Labre C., Loreto R.P., Sommer R.L. // Sci. Rep. 2021. V. 11. P. 3248.
  21. Анализ поверхности методами Оже- и рентгеновской фотоэлектронной спектроскопии/ / Ред. Бриггс Д., Сих М.П. Пер. с англ. М.: Мир, 1987. 181. с.
  22. MultiPak software. https://multipak.software.com
  23. Thermo Fisher Scientific. (2024) Thermo Fisher Scientific Inc., USA. https://www.thermofisher.com/
  24. Barr T.L., Seal S. // J. Vacuum Sci. Technol. A. 1995. V. 13. Iss. 3. P. 1239. https://doi.org/10.1116/1.579868
