К теории рентгеновской дифракционной томографии кристаллов с наноразмерными дефектами

Обложка

Цитировать

Полный текст

Открытый доступ Открытый доступ
Доступ закрыт Доступ предоставлен
Доступ закрыт Только для подписчиков

Аннотация

Рентгеновская дифракционная томография – инновационный метод, который широко применяют для получения двумерных фаза-контрастных дифракционных изображений и последующей трехмерной реконструкции структурных дефектов в кристаллах. Наиболее частыми объектами исследования являются линейные и винтовые дислокации в кристалле. В этом случае наиболее информативными являются плоско волновые дифракционные изображения, поскольку они не содержат дополнительные интерференционные артефакты, не связанные с изображениями самих дефектов. В работе представлены результаты моделирования и анализа двумерных плосковолновых дифракционных изображений нанодефекта кулоновского типа в тонком кристалле Si(111) на основе построения численных решений динамических уравнений Такаги–Топена. Использовано адаптированное физическое выражение для поля упругих смещений точечного дефекта, исключающее сингулярность в точке расположения дефекта в кристалле. Предложен и применен в расчетах критерий, позволяющий оценить точность численных решений уравнений Такаги–Топена. Показано, что в случае поля упругих смещений дефекта кулоновского типа из двух разностных алгоритмов для решения уравнений Такаги–Топена, используемых при их численном решении, только алгоритм решения уравнений Такаги–Топена, в которых функция поля смещений входит в экспоненциальной форме, является приемлемым с точки зрения необходимой точности и длительности расчетов.

Об авторах

В. А. Григорьев

Институт Кристаллографии им. А.В. Шубникова, ФНИЦ “Кристаллография и фотоника” РАН

Автор, ответственный за переписку.
Email: vasiliy.grigorev.1996@mail.ru
Россия, Москва

П. В. Конарев

Институт Кристаллографии им. А.В. Шубникова, ФНИЦ “Кристаллография и фотоника” РАН

Email: vasiliy.grigorev.1996@mail.ru
Россия, Москва

Ф. Н. Чуховский

aИнститут Кристаллографии им. А.В. Шубникова, ФНИЦ “Кристаллография и фотоника” РАН

Email: vasiliy.grigorev.1996@mail.ru
Россия, Москва

В. В. Волков

Институт Кристаллографии им. А.В. Шубникова, ФНИЦ “Кристаллография и фотоника” РАН

Email: vasiliy.grigorev.1996@mail.ru
Россия, Москва

Список литературы

  1. Шульпина И.Л., Суворов Э.В., Смирнова И.А., Аргунова Т.С. // Журнал технической физики. 2022. Т. 92. № 10. С. 1475. https://www.doi.org/10.21883/JTF.2022.10.53240.23-22
  2. Золотов Д.А., Асадчиков В.Е., Бузмаков А.В., Волков В.В., Дьячкова И.Г., Конарев П.В., Григорьев В.А., Суворов Э.В. https://www.doi.org/10.3367/UFNr.2022.05.039199.
  3. Takagi S. // Acta Cryst. 1962. V. 15. P. 1311. https://www.doi.org/10.1107/S0365110X62003473
  4. Takagi S. // J. Phys. Soc. Jpn. 1969. V. 26. № 5. P. 1239. https://www.doi.org/10.1143/JPSJ.26.1239
  5. Taupin D. // Bulletin de la Société française de Minéralogie et de Cristallographie. 1964. V. 87. № 4. P. 469. https://doi.org/10.3406/bulmi.1964.5769
  6. Mocella V., Lee W.-K., Tajiri G., Mills D., Ferrero C., Epelboin Y. // J. Appl. Cryst. 2003. V. 36. P. 129. https://www.doi.org/10.1107/S0021889802020526
  7. Epelboin Y., Ribet M. // Phys. Stat. Solidi A. 1974. V. 25. P. 507. https://www.doi.org/10.1002/pssa.2210250217
  8. Epelboin Y. // Mater. Sci. Engineer. 1985. V. 73. P. 1. https://www.doi.org/10.1016/0025-5416(85)90294-0
  9. Holy V. // Phys. Stat. Solidi B. 1982. V. 111. P. 341. https://www.doi.org/10.1002/pssb.2221110139
  10. Holy V. // Phys. Stat. Solidi B. 1982. V. 112. P. 161. https://www.doi.org/10.1002/pssb.2221120118
  11. Besedin I.S., Chukhovskii F.N., Asadchikov V.E. // Cryst. Rep. 2014. V. 59. P. 323. https://www.doi.org/10.1121/1.5138606
  12. Asadchikov V., Buzmakov A., Chukhovskii F., Dyachkova I., Zolotov D., Danilewsky A., Baumbach T., Bode S., Haaga S., Hänschke D., Kabukcuoglu M., Balzer M., Caselle M., Suvorov E. // J. Appl. Cryst. 2018. V. 51. P. 1616. https://www.doi.org/10.1107/S160057671801419X
  13. Золотов Д.А., Асадчиков В.Е., Бузмаков А.В., Дьячкова И.Г., Суворов Э.В. // ЖЭТФ. 2021. Т. 113. № 3. С. 161. https://www.doi.org/10.31857/S1234567821030046
  14. Reischig P., King A., Nervo. L., Vigano N., Guilhem Y., Palenstijn. W.J., Batenburg K.J., Preussdand M., Ludwig W. // J. Appl. Cryst. 2013. V. 46. P. 297. https://www.doi.org/10.1107/S0021889813002604
  15. Chukhovskii F.N., Konarev P.V., Volkov V.V. // Sci. Rep. 2019. V. 9. № 14216.
  16. Chukhovskii F.N., Konarev P.V., Volkov V.V. // Cryst. Rep. 2019. V. 64. № 2. https://www.doi.org/10.1134/S1063774519020172
  17. Chukhovskii F.N., Konarev P.V., Volkov V.V. // Acta Cryst. A. 2020. V. 76. P. 163. https://www.doi.org/10.1107/S2053273320000145
  18. Lei Z., Okunev A., Zhu C., Verozubova G., Yang C. // J. Crystal Growth. 2020. V. 534. № 125487. https://www.doi.org/10.1016/j.jcrysgro.2020.125487
  19. Lei Z., Okunev A., Zhu C., Verozubova G., Yang C. // J. Appl. Cryst. 2018. V. 51. P. 361.
  20. Кривоглаз М.А. Дифракция рентгеновских лучей и нейтронов в неидеальных кристаллах. Киев: Наукова думка, 1983. 408 с.

Дополнительные файлы

Доп. файлы
Действие
1. JATS XML

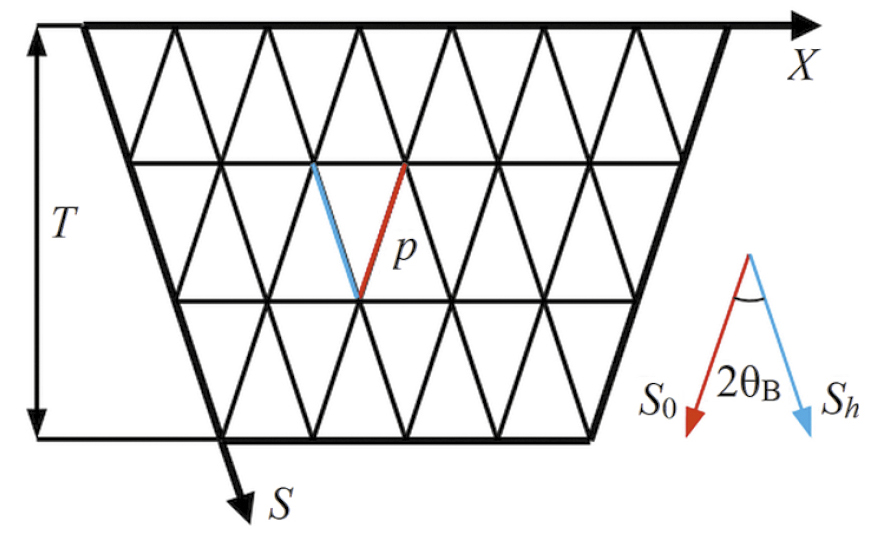

2. Рис. 1. Разностная сетка для расчета амплитуд прошедшей и дифрагированной волн в кристалле. T – толщина кристалла, p – шаг сетки

Скачать (161KB)

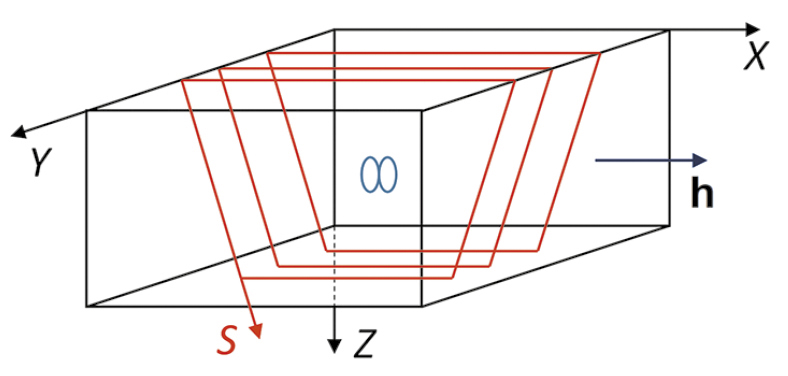

3. Рис. 2. Схематическое изображение кристалла

Скачать (98KB)

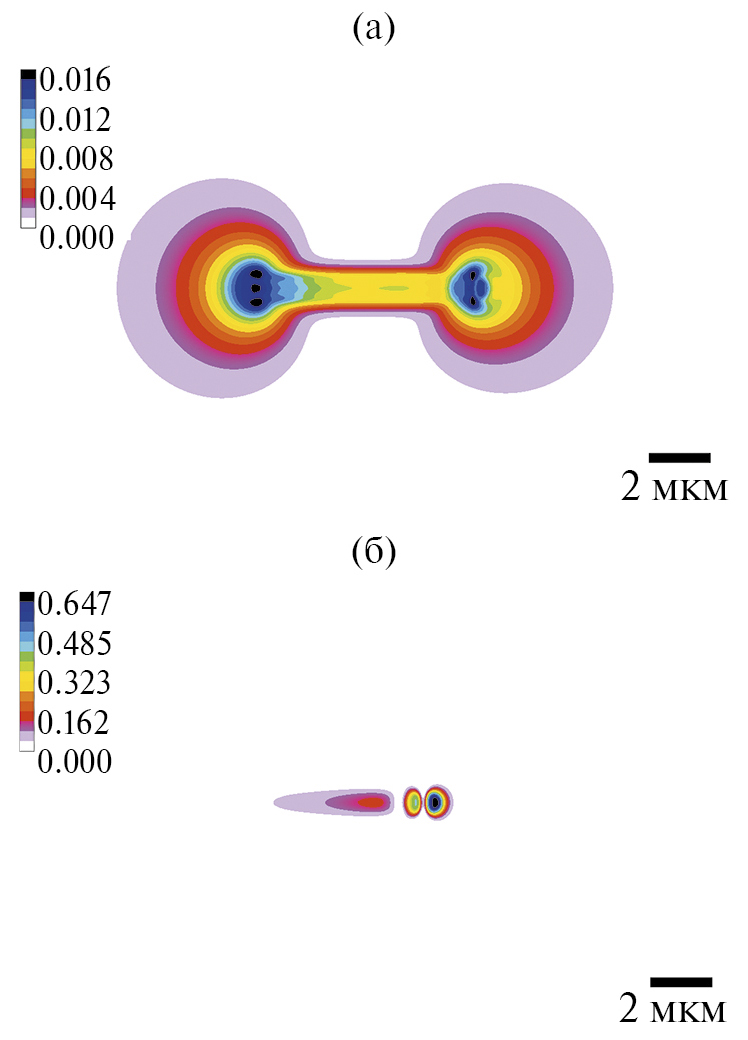

4. Рис. 3. Изображения дефекта, рассчитанные с помощью уравнений Такаги–Топена типа 1 (а) и 2 (б). На цветовой шкале обозначено значение интенсивности

Скачать (180KB)

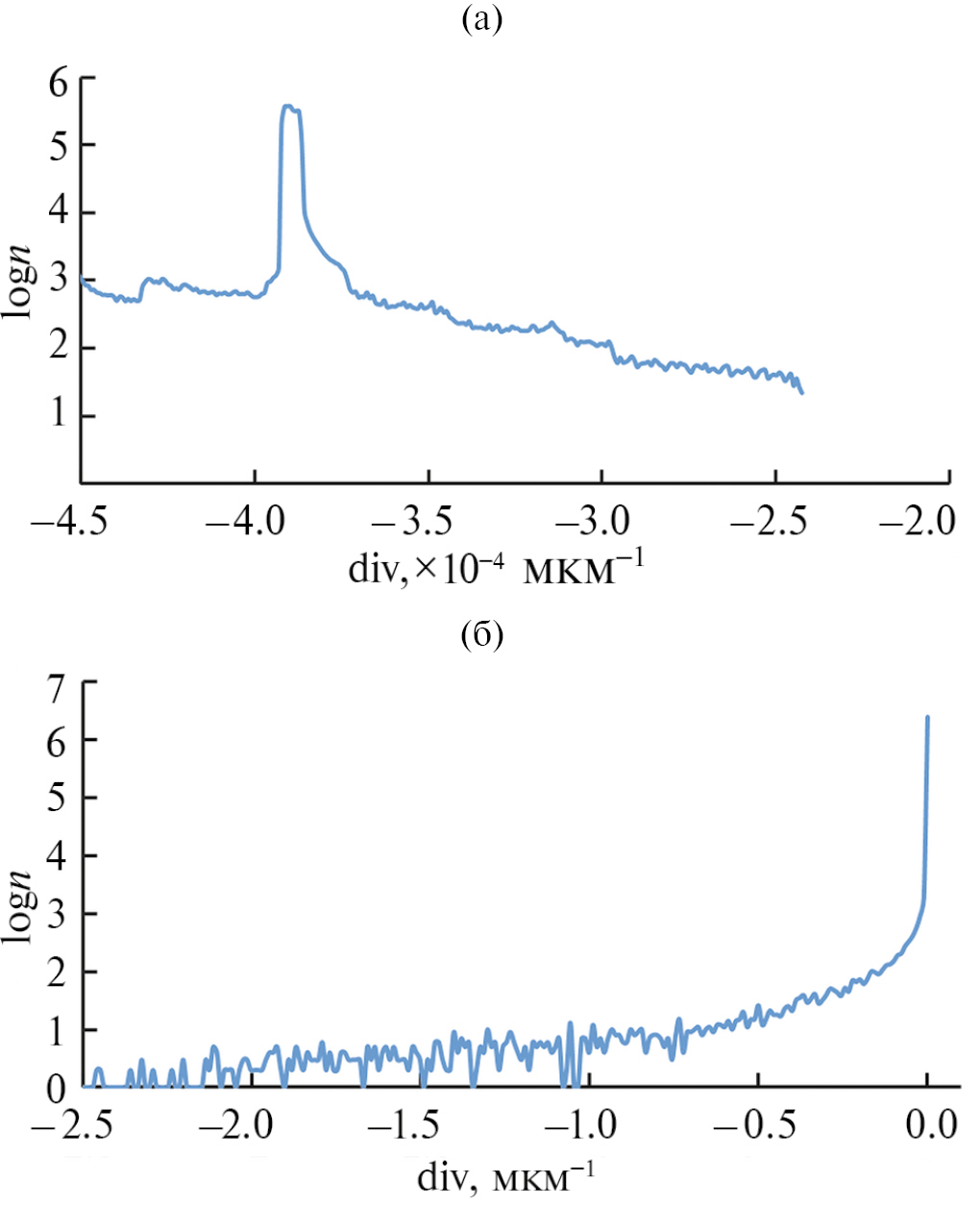

5. Рис. 4. Распределение числа n точек в плоскости расчетной сетки Y = 0 по значениям дивергенции. Значения дивергенции сгруппированы на 255 диапазонов. а) тип 1, б) тип 2. Шаг сетки p = 0.054 мкм

Скачать (226KB)

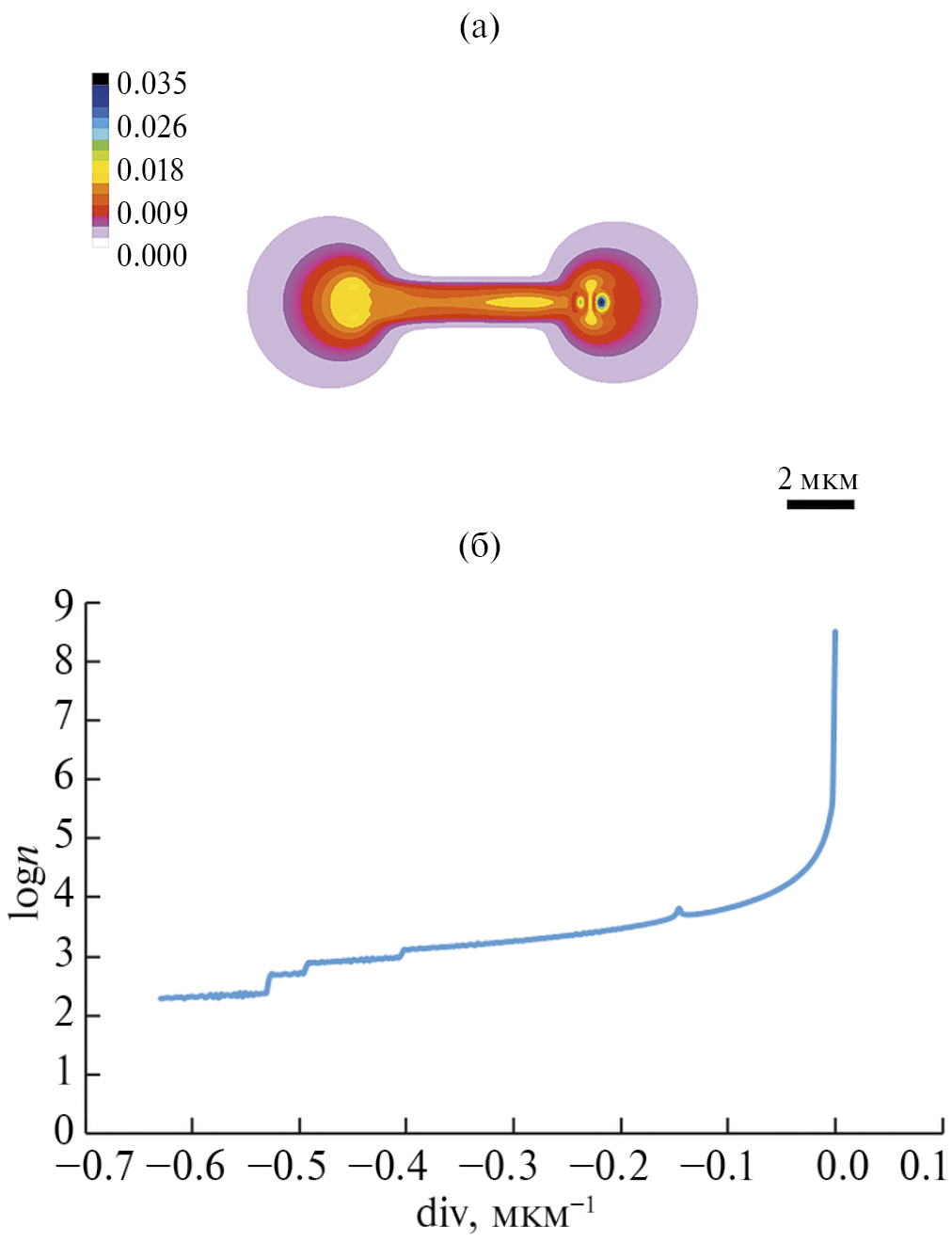

6. Рис. 5. Топограмма дефекта (а) и распределение по значениям дивергенции (б) для уравнений типа 2 и шага сетки p = 0.0027 мкм
