Influence of the pulsed magnetic field of the amplitude strength on the parameters of the magnetoplastic effect in aged Al–Si–Cu–Fe aluminum alloy

Мұқаба

Дәйексөз келтіру

Толық мәтін

Ашық рұқсат Ашық рұқсат
Рұқсат жабық Рұқсат берілді
Рұқсат жабық Тек жазылушылар үшін

Аннотация

The results of a comprehensive experimental study of the influence of the pulsed magnetic field of the amplitude strength on the properties and characteristics of an Al–Si–Cu–Fe aluminum alloy during aging are presented. Data are presented on the modes of thermomagnetic treatment and the results of measurements of the microhardness, lattice parameter, and fine structure parameters of the alloy aged at a temperature of 175°С for 4 h in a pulsed magnetic field with a strength amplitude of 79.6–557.2 kA/m and in its absence. The main regularities of changes in the structure and properties of the metal alloy during annealing are formulated.

Толық мәтін

Рұқсат жабық

Авторлар туралы

J. Osinskaya

Samara National Research University

Хат алмасуға жауапты Автор.
Email: ojv76@mail.ru
Ресей, 443086, Samara

S. Magamedov

Samara National Research University

Email: ojv76@mail.ru
Ресей, 443086, Samara

A. Pokoev

Samara National Research University

Email: ojv76@mail.ru
Ресей, 443086, Samara

Әдебиет тізімі

  1. Таблицы физических величин. Справочник / Ред. Киконин И.К. М.: Атомиздат, 1976. 1008 с.
  2. Фридляндер И.Н. Добромыслов А.В., Ткаченко Е.А., Сенаторова О.Г. // Металловедение и термическая обработка металлов. 2005. № 7. С. 17.
  3. Банникова Н.Ф. // Вестн. Самарского гос. аэрокосм. ун-та им. академика С.П. Королева (национ. исслед. ун-та). 2013. Т. 40. № 2. С. 225.
  4. Бунин К.П., Баранов А.А. Металлография. М.: Металлургия, 1970. 254 с.
  5. Чуистов К.В. Старение металлических сплавов. Киев: Наук. думка, 1985. 230 с.
  6. Зенин М.Н. Гурьев А.М., Иванов С.Г., Гурьев М.А., Черных Е.В. // Фундаментальные проблемы современного материаловедения. Т. 19. № 1. 2022. С. 106.
  7. Покоев А.В., Осинская Ю.В., Шахбанова С.Г., Ямщикова К.С. // Изв. РАН. Сер. физ. 2018. Т. 82. № 7. С. 961.
  8. Осинская Ю.В., Магамедова С.Г., Покоев А.В. // Изв. РАН. Сер. физ. 2021. Т. 85. № 7. С. 1025.
  9. Осинская Ю.В., Покоев А.В., Магамедова С.Г. // Поверхность. Рентген., синхротр. и нейтрон. исслед. 2022. № 2. С. 80.
  10. Zagulyaev D.V., Konovalov S.V., Yaropolova N.G., Ivanov Y.F., Komissarova I.A., Gromov V.E. // J. Surf. Invest.: X-Ray, Synchroton Neutron Tech. 2015. V. 9. № 2. P. 410.
  11. Zagulyaev D.V., Konovalov S.V., Litvinenko N.G., Komissarova I.A., Gromov V.E. // Tsvetnye Metally. 2013. № 4. P. 74.
  12. Белов Н.А., Савченко С.В., Хван А.В. Фазовый состав и структура силуминов: Справочное издание. М.: МИСИС, 2008. 283 с.
  13. Геллер Ю.А. Материаловедение. М.: Металлургия, 1989. 456 с.
  14. Уманский Я.С., Скаков Ю.А., Иванов А.Н., Расторгуев А.Н. Кристаллография, рентгенография и электронная микроскопия. М.: Металлургия, 1982. 631 с.
  15. Горелик С.С., Скаков Ю.А., Расторгуев А.Н. Рентгенографический и электронно-оптический анализ: учеб. пособие для вузов, 4-е изд. доп. и перераб. М.: МИСИС, 2002. 360 с.
  16. Альшиц В.И., Даринская Е.В., Колдаева М.В. и др. // Кристаллография. 2003. Т. 48. С. 838.
  17. Головин Ю.И. // ФТТ. 2004. Т. 46. Вып. 5. С. 769.
  18. Моргунов Р.Б. // УФН. 2004. Т. 174. № 2. С. 131.
  19. Альшиц В.И., Даринская Е.В., Колдаева М.В. и др. // Письма в ЖЭТФ. 2016. Т. 104. Вып. 5. С. 362.

Қосымша файлдар

Қосымша файлдар
Әрекет
1. JATS XML
Жүктеу

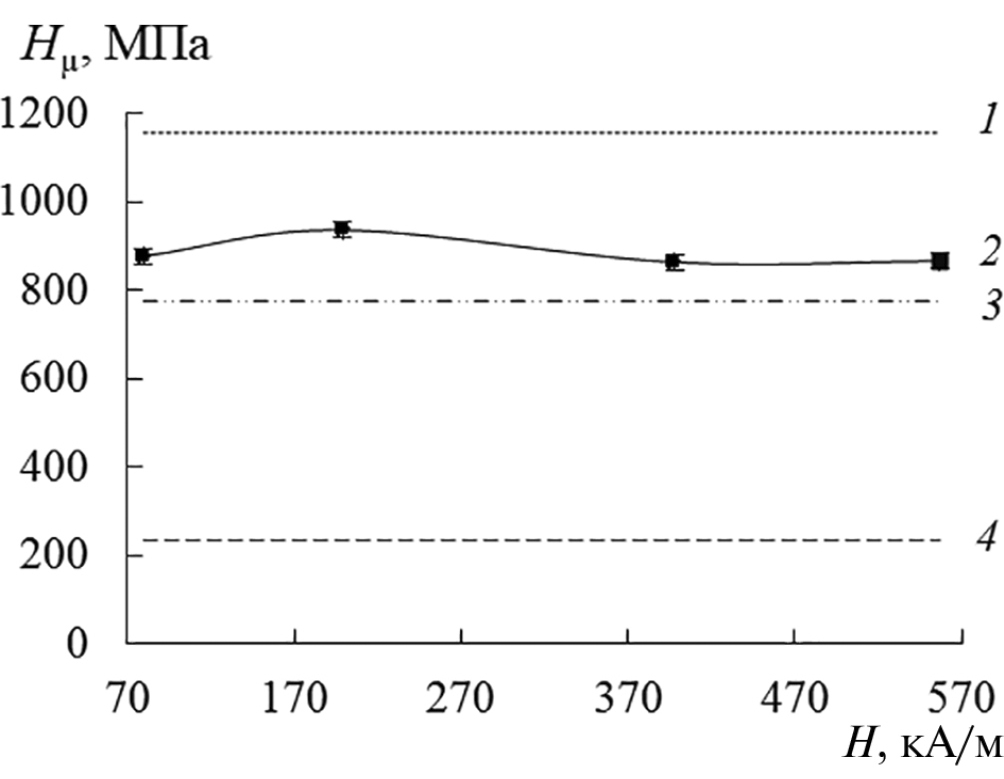

2. Fig. 1. Dependence of the microhardness of the aluminum alloy Al–Si–Cu–Fe on the amplitude of the intensity of the pulsed magnetic field: 1 – H = 0; 2 – H ≠ 0; 3 – after quenching; 4 – microhardness Al.

Жүктеу (130KB)
Метадеректер

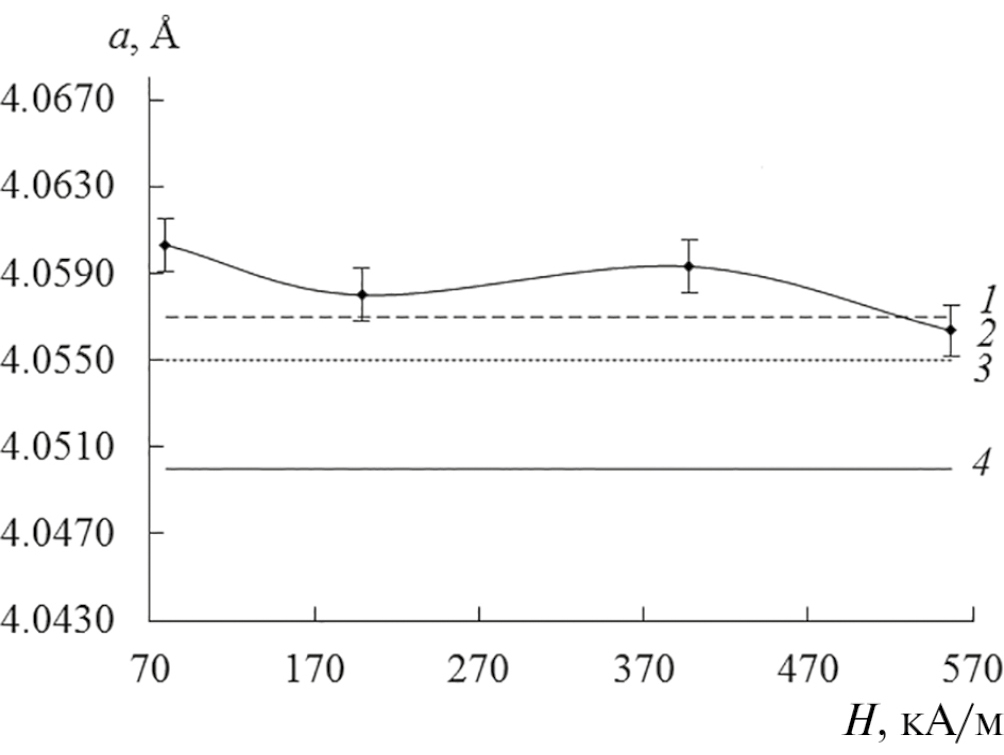

3. Fig. 2. Dependence of the lattice parameter of the aluminum alloy Al–Si–Cu–Fe on the amplitude of the intensity of the pulsed magnetic field: 1 – H = 0; 2 – H ≠ 0; 3 – after quenching; 4 – microhardness Al.

Жүктеу (133KB)
Метадеректер

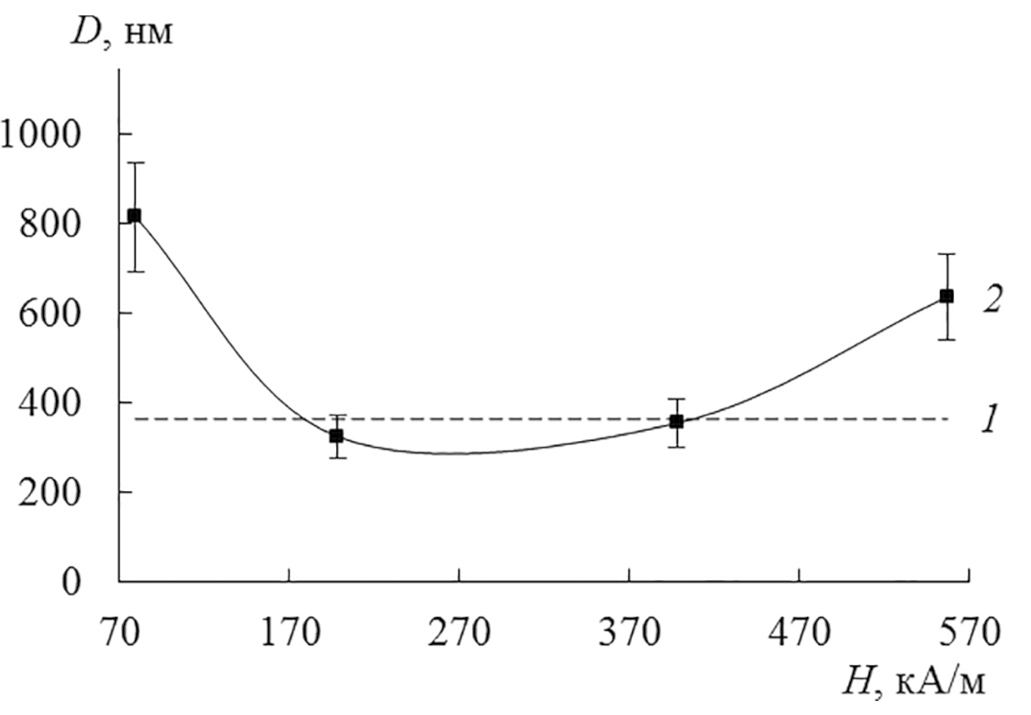

4. Fig. 3. Dependence of the average size of the coherent scattering block of the aluminum alloy Al–Si–Cu–Fe on the amplitude of the intensity of the pulsed magnetic field: 1 – H = 0; 2 – H ≠ 0.

Жүктеу (113KB)
Метадеректер

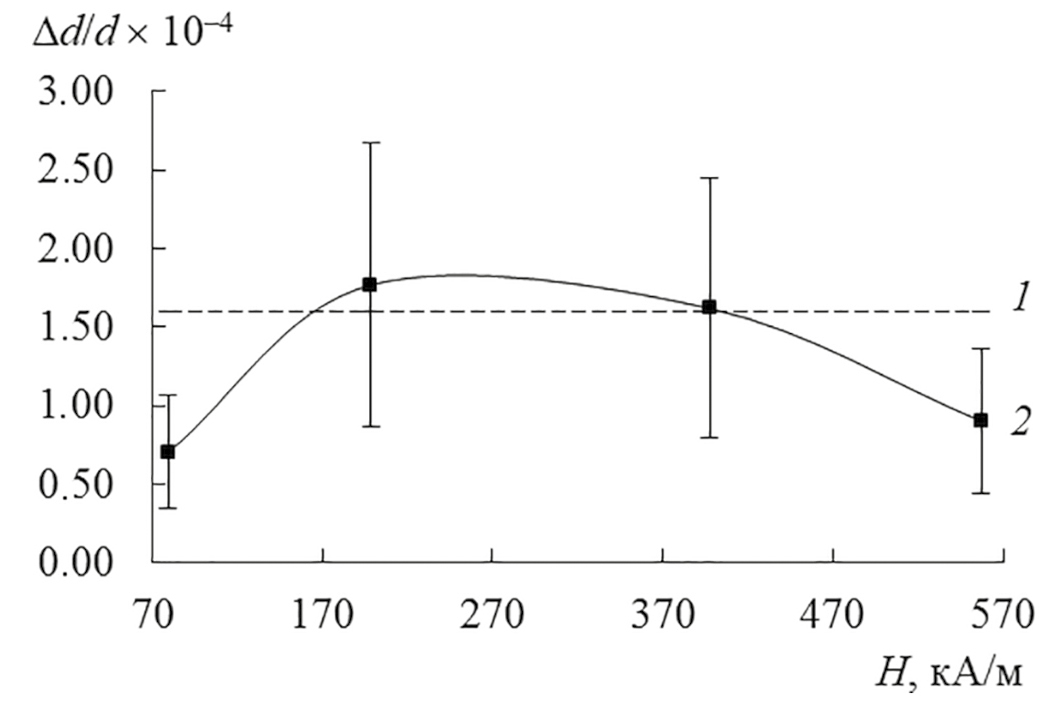

5. Fig. 4. Dependence of the relative microdeformation of the aluminum alloy Al–Si–Cu–Fe on the strength of the pulsed magnetic field: 1 – H = 0; 2 – H ≠ 0.

Жүктеу (127KB)
Метадеректер

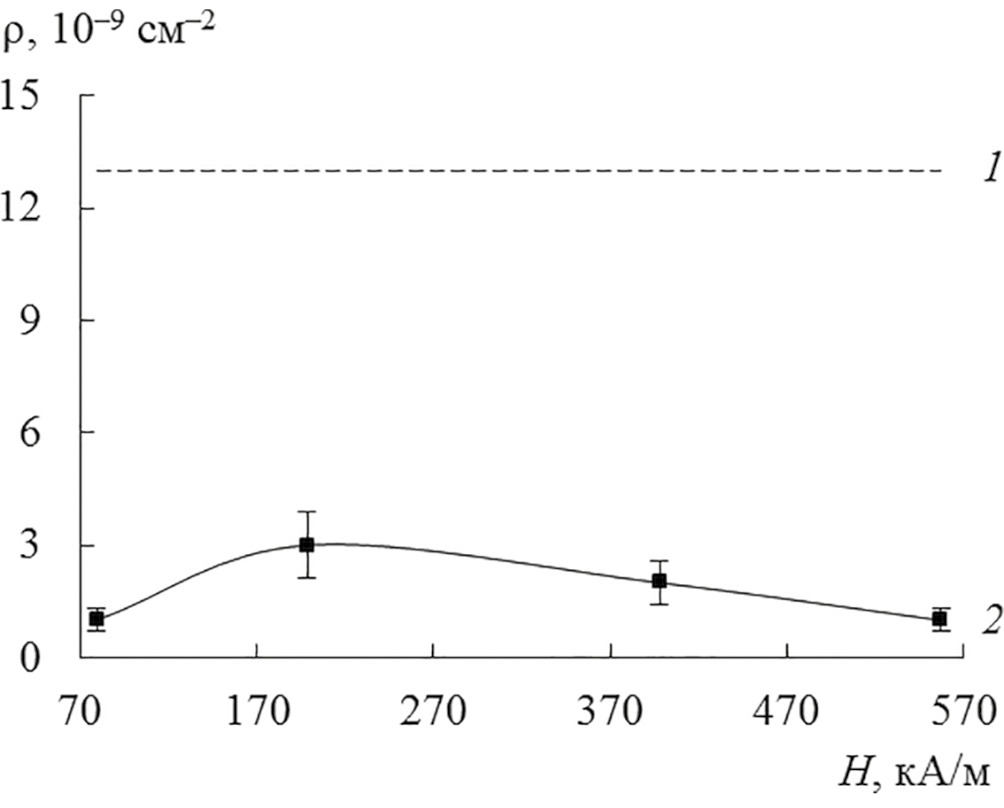

6. Fig. 5. Dependence of the density of dislocations of the AK9 alloy on the amplitude of the intensity of the pulsed magnetic field: 1 – H = 0; 2 – H ≠ 0.

Жүктеу (118KB)
Метадеректер

© Russian Academy of Sciences, 2024

Согласие на обработку персональных данных с помощью сервиса «Яндекс.Метрика»

1. Я (далее – «Пользователь» или «Субъект персональных данных»), осуществляя использование сайта https://journals.rcsi.science/ (далее – «Сайт»), подтверждая свою полную дееспособность даю согласие на обработку персональных данных с использованием средств автоматизации Оператору - федеральному государственному бюджетному учреждению «Российский центр научной информации» (РЦНИ), далее – «Оператор», расположенному по адресу: 119991, г. Москва, Ленинский просп., д.32А, со следующими условиями.

2. Категории обрабатываемых данных: файлы «cookies» (куки-файлы). Файлы «cookie» – это небольшой текстовый файл, который веб-сервер может хранить в браузере Пользователя. Данные файлы веб-сервер загружает на устройство Пользователя при посещении им Сайта. При каждом следующем посещении Пользователем Сайта «cookie» файлы отправляются на Сайт Оператора. Данные файлы позволяют Сайту распознавать устройство Пользователя. Содержимое такого файла может как относиться, так и не относиться к персональным данным, в зависимости от того, содержит ли такой файл персональные данные или содержит обезличенные технические данные.

3. Цель обработки персональных данных: анализ пользовательской активности с помощью сервиса «Яндекс.Метрика».

4. Категории субъектов персональных данных: все Пользователи Сайта, которые дали согласие на обработку файлов «cookie».

5. Способы обработки: сбор, запись, систематизация, накопление, хранение, уточнение (обновление, изменение), извлечение, использование, передача (доступ, предоставление), блокирование, удаление, уничтожение персональных данных.

6. Срок обработки и хранения: до получения от Субъекта персональных данных требования о прекращении обработки/отзыва согласия.

7. Способ отзыва: заявление об отзыве в письменном виде путём его направления на адрес электронной почты Оператора: info@rcsi.science или путем письменного обращения по юридическому адресу: 119991, г. Москва, Ленинский просп., д.32А

8. Субъект персональных данных вправе запретить своему оборудованию прием этих данных или ограничить прием этих данных. При отказе от получения таких данных или при ограничении приема данных некоторые функции Сайта могут работать некорректно. Субъект персональных данных обязуется сам настроить свое оборудование таким способом, чтобы оно обеспечивало адекватный его желаниям режим работы и уровень защиты данных файлов «cookie», Оператор не предоставляет технологических и правовых консультаций на темы подобного характера.

9. Порядок уничтожения персональных данных при достижении цели их обработки или при наступлении иных законных оснований определяется Оператором в соответствии с законодательством Российской Федерации.

10. Я согласен/согласна квалифицировать в качестве своей простой электронной подписи под настоящим Согласием и под Политикой обработки персональных данных выполнение мною следующего действия на сайте: https://journals.rcsi.science/ нажатие мною на интерфейсе с текстом: «Сайт использует сервис «Яндекс.Метрика» (который использует файлы «cookie») на элемент с текстом «Принять и продолжить».
