Precession motions of a gyrostat, having a fixed point, in three homogeneous force fields
- 作者: Gorr G.V.1
-
隶属关系:
- Steklov Mathematical Institute, Russian Academy of Sciences
- 期: 编号 4 (2024)
- 页面: 15-35
- 栏目: Articles
- URL: https://journals.rcsi.science/1026-3519/article/view/277635
- DOI: https://doi.org/10.31857/S1026351924040029
- EDN: https://elibrary.ru/UDSUTV
- ID: 277635
如何引用文章
全文:
详细
The subject of investigation is the problem on precession motions of a gyrostat with a fixed point in three homogeneous force fields. The class of precessions under consideration is characterized by the constancy of the precession angle and by the commensurability of the precession and proper rotation velocities. Equations of motion of a gyrostat are reduced to a system of three second order differential equations with respect to velocities of precession and proper rotation. Integration of these equations is conducted in the case of precessionally isoconic motions (the precession velocity equals to the proper rotation velocity) and in the case of 2:1 resonance, when the precession velocity is two times more, than the proper rotation velocity. It is proved that the obtained solutions can be described by elementary functions of time.
全文:
1. Введение. Прецессии гиростата определяются свойством постоянства угла между двумя осями, приходящими через неподвижную точку, первая из которых неизменно связана с гиростатом, а вторая неподвижна в пространстве. Важность для практического применения полученных в этой задаче результатов отмечена в работе [1]. Математическое моделирование прецессий гиростата проведено во многих задачах динамики гиростата и твердого тела. В задаче о движении тяжелого твердого тела известны регулярные прецессии гироскопа Лагранжа относительно вертикали [2]; регулярные прецессии гироскопа Гриоли [3] относительно наклонной оси; полурегулярные прецессии гироскопа Гесса [4]; прецессии Брессана [5] относительно горизонтальной оси для гироскопа Гесса; прецессии общего вида относительно вертикали, имеющие место в решении А.И. Докшевича [6]. Исследования прецессий гиростата с постоянным и переменным гиростатическим моментом в полях сложной структуры показали существование многочисленных классов прецессий (см. обзоры [7–9]). Большой интерес представляют и исследования прецессий системы гироскопов Лагранжа и Гесса [10], а также твердых тел с жидким заполнением [11–13].
В задаче о движении твердого тела в двух и трех однородных силовых полях изучены регулярные прецессии [14–16] и прецессии общего вида [17–19]. Эти движения можно отнести к резонансным прецессиям, поскольку для них выполняются равенства: 1. 2. 3. В данных случаях – эллиптические функции времени. В силу указанных результатов представляется важной следующая задача: изучение условий существования резонансных прецессий гиростата. Выводы по рассмотрению данной проблемы показали не только некоторые аналогии условий на параметры гиростата, но и принципиальные отличия результатов (например, в задаче о движении гиростата и – элементарные функции времени).
2. Постановка задачи. Рассмотрим движение твердого тела, имеющего неподвижную точку, в силовом поле, которое является суперпозицией трех однородных и постоянных силовых полей. Обозначим через единичные векторы, характеризующие направления сил P, P1, P2 каждого из полей; C, C1, C2 – центры приведения сил; s = POC, r = P1OC1, p = P2OC2; Oxyz – подвижная система координат, O – неподвижная точка. Пусть тензор инерции тела в системе Oxyz имеет значение . Тело вращается вокруг точки O с угловой скоростью w = (w1i1 + w2i2 + w3i3) (i1, i2, i3 – единичные векторы системы Oxyz). Для векторов s, r, p запишем соотношения:
(2.1)
Тогда уравнения движения гиростата запишем по аналогии с уравнениями [17, 18]:
(2.2)
(2.3)
где точка над переменными обозначает дифференцирование по времени t. В формулах (2.2), (2.3) полагаем:
(2.4)
то есть направления силовых полей будут характеризоваться тройкой (i = 1, 2). Тогда очевидны равенства (i = 1, 2).
Рассмотрим прецессии тела относительно вектора . Они характеризуются инвариантным соотношением (ИС):
(2.5)
где – угол между векторами a и ( ). Вектор угловой скорости тела на ИС (2.5) представим так [7]:
(2.6)
Переменные , и постоянную можно трактовать как углы Эйлера. Используя метод [7], запишем значение вектора :
(2.7)
где , – постоянная.
Значение вектора найдем по второй формуле системы (2.4):
(2.8)
Таким образом, при получении (2.7), (2.8) полагалось, что , то есть случай равномерных вращений тела исключаем из рассмотрения. Подвижную систему координат выберем следующим образом: направим вектор i3 по вектору a. Тогда в силу ИС (2.5), первого уравнения из (2.3) имеем [7, 8]:
(2.9)
Учитывая (2.6), (2.9), запишем компоненты вектора :
. (2.10)

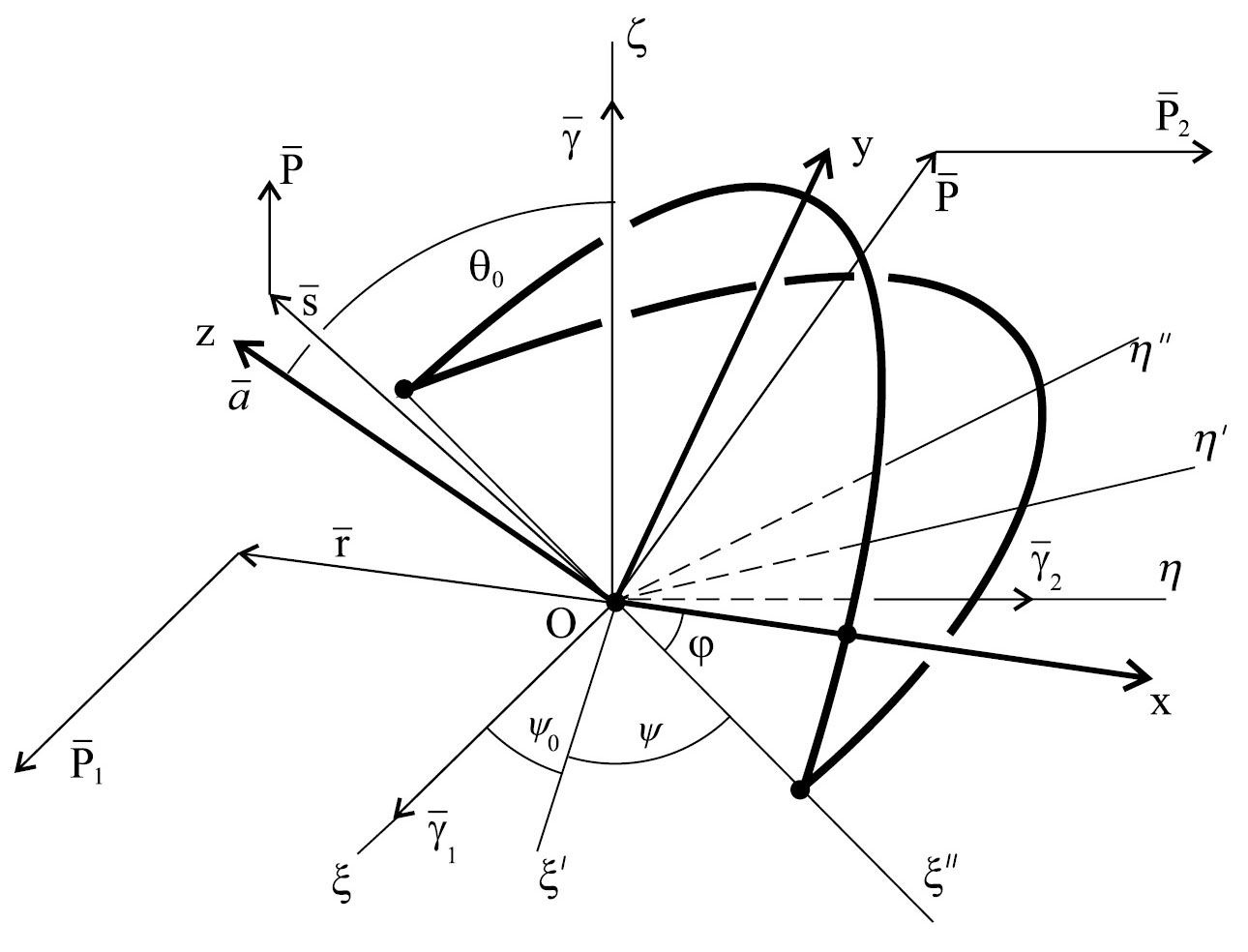

На рисунке приведена геометрическая трактовка прецессий тела относительно вектора ( – неподвижная система координат).
Рис. 1. Геометрическая трактовка прецессий твердого тела
Замечание 1. При описании кинематических свойств в виде соотношений (2.5)–(2.10) использован метод [7], который отличается от методов, применяемых в работах [14–16].
Замечание 2. Уравнения (2.2), (2.3) имеют интеграл энергии
(2.11)
где E – постоянная. Как показано в работах [7, 8], нахождение условий существования прецессий в задачах динамики твердого тела на основании (2.11) значительно упрощается.
3. Преобразование уравнения (2.2) на ИС (2.5). Внесем в уравнение (2.2) значение из (2.6) и рассмотрим полученное уравнение в базисе a, , с учетом (2.7), (2.8):
(3.1)
(3.2)
(3.3)
где Sp(A) = A11 + A22 + A33 – след матрицы A.
По аналогии с (3.1)–(3.3) распишем интеграл (2.10) на ИС (2.5), (2.6):
(3.4)
Введем обозначения
(3.5)
Сначала запишем интеграл (3.4) в силу (3.5):
(3.6)
Затем обратимся к уравнениям (3.1)–(3.3). На основании (3.5) имеем:
(3.7)
(3.8)
(3.9)
4. Первый класс резонансных прецессий гиростата. Прецессионно-изоконические движения. В статьях [17–19] действительные решения для прецессий тела установлены только в случае, когда тело динамически симметрично, то есть главные моменты инерции удовлетворяют условиям
A2 = A1, (4.1)
а вектор a направлен по оси динамической симметрии: a = (0, 0, 1). Поэтому и для задачи о прецессиях гиростата естественно полагать, что (4.1) сохраняется.
Первый класс прецессии [18] описывается равенством:
(4.2)
Введем обозначения для параметров задачи:
(4.3)
и для функций , :
(4.4)
(4.5)
(4.6)
Запишем уравнения (3.6)–(3.9) при условиях (4.1), (4.2) и учете соотношений (4.3)–(4.6):
(4.7)
(4.8)
(4.9)
(4.10)
При анализе (4.7), (4.8), (4.10) будем использовать соотношения:
(4.11)
(4.12)
где многоточием обозначены очевидные слагаемые (см. (4.4), (4.5)). Применяя метод [18], разработанный при (i = 1, 3), из (4.7)–(4.10) получим Gn + 1 = 0, Hn + 1 = 0 (n > 1) или, в силу (4.6), установим условия на параметры p1, p2, r1, r2:
(4.13)
Уравнение (4.9) будем исключать из рассмотрения, так как в результате исключения из уравнений (4.8), (4.9) функции найдем уравнение, которое следует из (4.7) при дифференцировании его по времени.
Далее положим n = 1 (очевидно, ограничения (4.13) исключаются):
(4.14)
В силу условия (4.14) из соотношений (4.3), (4.6) получим:
(4.15)
В дальнейшем необходимы параметры:
(4.16)
Запишем функции ; используя формулы (4.4), имеем:
(4.17)
(4.18)
Рассмотрим уравнения (4.8), (4.10). В силу того, что тело динамически симметрично (см. (4.1)), не нарушая общности задачи, положим
(4.19)
Тогда из (4.8), (4.10) получим:
(4.20)
(4.21)
Подставим из (4.11) в уравнение (4.20). Поскольку редуцированное уравнение должно быть тождеством по , то множители при , необходимо принять равными нулю:
(4.22)
(4.23)
Если то рассмотрение уравнений (4.20), (4.21) приводит к равенствам S1 = 0, S2 = 0, и из (4.17) следует, что Данное равенство исключено в постановке задачи. Положим в (4.23) . Тогда после исключения из уравнений найдем равенство . То есть в дальнейшем необходимо положить . Это равенство в первоначальных параметрах таково:
(4.24)
В силу (4.24) из равенства (4.22) найдем значение :
(4.25)
Исследование уравнения (4.21) можно провести по аналогии с исследованием уравнения (4.20). Тогда получим:
(4.26)
где
(4.27)
Приравнивая значения (4.25), (4.26), установим условие на параметры a0, A1, A3:
(4.28)
Из (4.28) следует, что случай сферического распределения масс гиростата невозможен.
На основании обозначений (4.15) параметр K0 = 0. Это равенство в значительной мере упрощает уравнение (4.21), которое запишем в виде:
(4.29)
Запишем уравнение (4.20):
(4.30)
Полагая в (4.30) найдем условие:
(4.31)
При имеем в силу (4.15) условие:
рассматривая которое совместно с условием (4.24), установим ограничение на параметры :
(4.32)
Учтем в уравнении (4.30) равенства (4.31):
(4.33)
Из уравнения (4.33), которое должно быть тождеством по , следует равенство S2 = 0. Рассматривая его совместно с условием (4.31), находим значение s2:
(4.34)
Тогда в силу обозначений (4.16) можно определить дополнительное условие H1 = 0, которое запишем с учетом (4.15):
(4.35)
Специальный вид уравнения (4.29) позволяет применить к его исследованию другой подход, основанный на полиномиальной структуре. Примем за переменную x и учтем в (4.29) условия (4.34), (4.35). Тогда уравнение (4.29) запишем так:
(4.36)
где
(4.37)
В силу действительности параметра , указаного в (4.37), из (4.35) следует, что при функция R(x) обращается в нуль ( – корень уравнения R(x) = 0). Сокращая левую и правую части (4.35) на , получим:
(4.38)
На основании (4.38) и условия S2 = 0 запишем значение из (4.17):
(4.39)
Проведенные преобразования (см. формулы (4.35)–(4.38)) позволяют из (4.29) получить условие (4.38) в первоначальных значениях (т.е. значениях по ):
(4.40)
Из (4.40) следует:
(4.41)
С помощью первого равенства из (4.16) второе соотношение из (4.4) приведем к виду:
(4.42)
Поскольку a0 действительный параметр, то из (4.42) следует равенство S1 = 0. Тогда из первого равенства системы (4.16) находим значение s1:
(4.43)
В силу равенства S1 = 0 из уравнения (4.33) определим, что и первая компонента вектора s имеет значение
(4.44)
Из (4.43) следует равенство G1 = 0. Принимая во внимание значение G1 из (4.15) и условие (4.35), получим p3 = 0, r3 = 0. На основании этих равенств и условия (4.32), которое параметризуем в виде запишем векторы:
(4.45)
Отметим преобразованное значение с учетом значения S0 = b0(1+ a0)2, которое следует из (4.33):
(4.46)
Поскольку уравнение (4.29) рассмотрено частично, то запишем его при найденных условиях на параметры:
(4.47)
При из уравнения (4.47) получим:
(4.48)
Учитывая условие (4.48), установим последнее ограничение на параметры:
(4.49)
Подставим из (4.15) в равенства (4.48):
(4.50)
Для сравнения полученных результатов и результатов [18] приведем основные формулы данной статьи:
(4.51)
Запишем основные результаты [18]:
(4.52)
Отличия (4.51) от (4.52) очевидны; отметим, что в случае (4.51) вариант A3 = A1 невозможен. Кроме этого, решение [18] характеризуется эллиптическими функциями:
(4.53)
5. Геометрическая интерпретация движения гиростата в случае . Без ограничения общности рассмотрим (4.46) только с положительным знаком:
(5.1)
Вычислим , где :
(5.2)
Из (5.2) следует, что при . Рассмотрим подвижный годограф вектора w из (2.6) в данном случае:
(5.3)
где
(5.4)
На основании (5.3), (5.4) находим компоненты :
(5.5)
Исключим в (5.5) переменную :
(5.6)
Таким образом, в силу (5.6) подвижный годограф угловой скорости гиростата – линия пересечения конуса второго порядка и параболического цилиндра (образующие его параллельны оси Oy). Начальная точка имеет координаты , а предельная точка () имеет координаты (0, 0, 0). То есть при конец вектора угловой скорости асимптотически стремится к началу координат.
Запишем неподвижный годограф :
(5.7)
Формулы (5.7) показывают свойство изоконичности движения гиростата – подвижный и неподвижный годографы симметричны друг другу относительно касательной плоскости. Выше показано, что, кроме данного свойства, движение гиростата – асимптотическое к состоянию покоя.
6. Прецессионные движения динамически симметричного гиростата в случае, когда скорость прецессии в два раза больше скорости его собственного вращения.
В силу постановки задачи имеем равенство:
(6.1)
При записи (6.1) постоянная, которая может быть введена, принята равной нулю. Запишем обозначения (4.3) при условии :
(6.2)
Сохраняя необходимые аналогии обозначений (4.4), (4.5), для случая (6.1) имеем:
(6.3)
(6.4)
(6.5)
(6.6)
(6.7)
(6.8)
(6.9)
(6.10)
Запишем интеграл энергии (4.7) и уравнения (4.8), (4.10), приняв во внимание равенство , которое можно получить поворотом подвижной системы координат:
(6.11)
(6.12)
(6.13)
Запишем (6.11), уравнение (6.12) и уравнение (6.13). После преобразований последних имеем:
(6.14)
(6.15)
(6.16)
На первом этапе предположим, что G32 + H32 = 0. Из уравнения (6.15) в силу того, что в левой части старшие гармоники равны шести, в правой части — пяти, получим условие на параметры A1, A3, A3, a0:
(6.17)
На основании (6.17) значения K0 и L0 таковы:
Проводя анализ уравнения (6.16) так же, как уравнения (6.15), получим 1 + a0 = 0, то есть a0 = -1, , что невозможно. Итак, в дальнейшем необходимо положить G3 = 0, H3 = 0. На основании обозначений (6.9) имеем:
(6.18)
Запишем функции (6.3)–(6.6) при полученных условиях:
(6.19)
Рассмотрим первое уравнение из (6.12); учтя (6.18), имеем:
(6.20)
В случае M0 = 0 параметр a0 имеет значение
при котором из уравнения (6.20) следуют два варианта:
(6.21)
Полагая в (6.20) , получим два условия:
(6.22)
Если в уравнениях (6.22) полагать , то, исключив параметр (полагаем ), получим G22 + H22 = 0. Поэтому G2 = 0 и имеем равенство:
(6.23)
Таким образом, в (6.22) необходимо положить:
1. G2 = 0, H2 = 0; 2. G2 = 0, , (6.24)
Случай G2 = 0, H2 = 0. Положим в (6.19) G2 = 0, H2 = 0:
(6.25)
Функции таковы:
(6.26)
Рассматривая первое уравнение из (6.12), в случае значения функций (6.25), (6.26) и с учетом находим нулевые значения параметров S1 и S2. В силу первой формулы из (6.26) получим случай регулярной прецессии, который исключается в данной статье.
Случай G2 = 0, . Из обозначений (6.9) следует, что параметры , p3 и r3 должны удовлетворять условию:
(6.27)
Поскольку вычислительная часть анализа первого уравнения из (6.12) аналогична анализу соответствующего уравнения, которое рассмотрено при , то сформулируем только окончательные результаты. Вначале выпишем условие на A1, A3, a0:
(6.28)
В случае сферического распределения масс гиростата из равенства (6.28) имеем:
(6.29)
Таким образом, получен интересный результат, поскольку, как показано в работе [17], для аналогичного резонансного случая () в задаче о движении твердого тела со сферическим распределением масс в трех однородных силовых полях имеет место равенство (6.29). При произвольном распределении масс полученное условие на параметры не совпадает с (6.28).
В результате изучения первого уравнения из (6.12) найдем другие условия на параметры:
(6.30)
При выполнении равенств (6.30) для функции справедливо дифференциальное уравнение
(6.31)
где
(6.32)
Выпишем остальные условия, которые устанавливаем из уравнения (6.12) и уравнения (6.13):
(6.33)
Из равенства (6.27) и второго равенства из (6.30) получим:
(6.34)
Из уравнения (6.31) имеем:
(6.35)
Приведем пример действительности полученного решения. Рассмотрим следующие значения параметров:
Тогда нетрудно убедиться, что значение из (6.32) действительно, а значение из (6.32) удовлетворяет условию . Следовательно, – действительная функция; в силу функция имеет такое же свойство.
Отметим, что функция (6.35) отвечает периодическому изменению функции . В п. 5 доказано свойство асимптотичности гиростата при . В случае (6.30) также имеет место аналогичный результат; но чтобы исследовать новый случай (отличный от случая п. 5) и принято предположение .
Рассмотрим подвижный годограф угловой скорости (2.6):
(6.36)
или в скалярной форме из (6.36) имеем:
(6.37)
Запишем уравнения неподвижного годографа:
(6.38)
На основании (6.36) устанавливаем, что подвижный годограф – линия пересечения поверхностей
(6.39)
Первая поверхность из (6.39) является круговым конусом с вершиной в точке O; вторая поверхность – параболический цилиндр с образующими, параллельными оси Oy.
Исключим переменную в параметрических уравнениях (6.37):
(6.40)
Как и в случае подвижного годографа из (6.39), первая поверхность из (6.40) также является круговым конусом с вершиной в начальной точке; вторая поверхность из (6.40) – цилиндрическая поверхность с образующими, параллельными оси Oh, и направляющей кривой третьего порядка.
Таким образом, движение гиростата является периодическим. Для получения его периода применим формулу (6.35), которую запишем в виде:
На основании этой формулы установим равенство:
(6.41)
Из соотношений (6.37), (6.38), (6.41) следует, что периоды всех компонент одинаковы и равны . В силу (6.31) и условия получим, что скорости прецессии и собственного вращения имеют тоже период T, но углы связаны резонансным условием 1 : 2.
7. Сравнительный анализ решения п. 6 с решением [17]. Приведем основные соотношения п. 6:
(7.1)
Условия существования решения [17] таковы:
(7.2)
Вначале отметим, что при сферическом распределении масс значения a0 в (7.1), (7.2) совпадают. Отличие состоит в условиях на векторы s, p, r, а также во множествах изменения параметров a0. Отметим, что в (7.2) возможен случай распределения масс гиростата, который характеризуется условиями Ковалевской (A2 = A1 = 2A3) и значением . Принципиальным отличием решения п. 6 и решения [17] является свойство функций : в п. 6 решение определено через элементарные функции времени, в [17] решение выражается эллиптическими функциями времени.
Заключение. В статье получено два решения в замкнутом виде для уравнений движения гиростата в трех однородных силовых полях. Предполагается, что гиростат обладает свойством динамической симметрии относительно оси, образующей постоянный угол с одной из неподвижных осей в пространстве. Первое решение описывается элементарными функциями времени и характеризуется дополнительным свойством асимптотичности к состоянию покоя. Второе решение также описывается элементарными функциями времени, но дополнительными свойствами могут быть как асимптотические, так и периодические движения гиростата.
