ВВЕДЕНИЕ

В настоящее время для производства энергии в основном используют традиционные ископаемые виды топлива, чрезмерное потребление которых приводит к загрязнению окружающей среды и истощению запасов сырья. Возникшие экологические проблемы и растущие потребности в энергии придают особое значение разработке устойчивых и экологически нейтральных технологий преобразования и хранения энергии [1–3]. Переход к водородной энергетике рассматривается одним из вариантов решения этой задачи [4]. Водород считается перспективным “зеленым” топливом, так как при его сгорании отсутствуют вредные выбросы, а количество сырья для его получения практически не ограничено. Существует три основных способа получения H2: паровая конверсия метана или природного газа, газификация угля и электролиз воды [5]. В первых двух случаях используются ископаемые виды топлива, а в процессе получения водорода выделяется большое количество вредных для окружающей среды побочных продуктов. В третьем случае источником водорода является вода, а продуктами этого процесса – только H2 и O2, которые образуются в реакциях выделения водорода (РВВ) и кислорода соответственно. Однако развертывание крупномасштабного производства водорода путем электролиза воды сильно затруднено из-за проблем, связанных с электрокатализаторами РВВ [6, 7]. В качестве катализаторов РВВ, как правило, используют материалы на основе наночастиц Pt и металлов платиновой группы [8, 9] из-за их высокой каталитической активности [10]. Тем не менее такие факторы, как высокая стоимость, ограниченность ресурсов и недостаточная стабильность сдерживают применение таких катализаторов и, как следствие, ограничивают объемы производства водорода путем электролиза воды [11, 12]. Таким образом, задача разработки катализаторов нового поколения с более низкой стоимостью и более высокой активностью, чем у катализаторов на основе Pt [13, 14], остается актуальной.

Среди большого разнообразия разрабатываемых электрокатализаторов РВВ одними из наиболее перспективных материалов с точки зрения соотношения активности и стоимости являются фосфиды переходных металлов, среди которых наибольшие надежды связывают с наноматериалами на основе фосфидов кобальта [15–17]. В последнее время были затрачены большие усилия по совершенствованию их электрокаталитических параметров в РВВ, в частности увеличению проводимости и величины электрохимически активной поверхности (ЭХАП) путем введения в состав композитов составляющих, препятствующих агломерации наночастиц фосфидов переходных металлов [18, 19]. Необходимо отметить, что во многих случаях при получении фосфидов кобальта используют растворы, содержащие гипофосфит-ионы, которые в процессе синтеза так или иначе приводят к образованию высокотоксичного фосфина [20]. Для устранения этого нежелательного явления в качестве прекурсора CoP может быть употребим черный фосфор (ЧФ) [21], который нетоксичен и является наиболее термодинамически стабильной модификацией фосфора. С точки зрения структуры, ЧФ является слоистым материалом, где каждый слой представляет собой “гофрированный” лист, состоящий из двухслойных шестичленных колец, которые за счет sp3-гибридизации выглядят в вертикальной проекции как сотовые графеноподобные структуры, которые в кристалле ЧФ удерживаются за счет слабых ван-дер-ваальсовых сил. В обзорах [22, 23] подробно описываются разнообразные методы получения отдельных листов ЧФ, называемых по аналогии с графеном – фосфореном, среди которых наибольшее внимание уделяется их синтезу путем ультразвукового (УЗ) и электрохимического расщепления ЧФ. В работе [24] электрохимически расщепленный черный фосфор (ЭРЧФ) изучался как потенциальный электрокатализатор различных реакций, в том числе реакции выделения водорода. Однако было выявлено, что в чистом виде ЭРЧФ проявляет слишком слабую каталитическую активность вследствие низкой адсорбционной способности ключевых интермедиатов РВВ, что практически полностью исключает перспективы его практического применения. В качестве методов решения данной проблемы рассматривается насыщение поверхности ЭРЧФ различными функциональными группами, а также декорирование поверхности ЭРЧФ каталитически активными наночастицами, например атомами металлов, а также их оксидами, фосфидами и др. Важно отметить и положительную сторону ЭРЧФ, препятствующего агломерации наночастиц фосфидов кобальта на его поверхности, что приводит к росту ЭХАП катализатора и, следовательно, увеличивает производительность электролизера. При этом главным и, по-видимому, критическим недостатком электродных материалов на основе ЭРЧФ, декорированных CoP, является их низкая электронная проводимость и стабильность [25, 26]. Наилучшим вариантом элиминирования негативных свойств ЭРЧФ и фосфидов кобальта является их использование в составе композитов с малослойными графеновыми структурами (МГС), которые обладают низкой стоимостью, большой величиной удельной поверхности, высокой электро- и теплопроводностью, прочностью и пр. [27]. Более того, использование МГС, допированных атомами азота (N-МГС), считается эффективным способом перераспределения плотности заряда в материале, что способствует улучшению адсорбционной способности ключевых интермедиатов РВВ. В работе [28] было показано, что сочетание ЭРЧФ и N-МГС привело к повышению активности и стабильности композитного катализатора.

В настоящей работе представлен простой и эффективный метод синтеза нанокомпозита малослойных графеновых и фосфореновых структур, декорированных наночастицами фосфида кобальта CoP. Исследована его электрокаталитическая активность и стабильность в реакции выделения водорода в кислой среде.

ЭКСПЕРИМЕНТАЛЬНАЯ ЧАСТЬ

Из красного фосфора по методике, описанной ранее в [29], был получен порошок черного фосфора. Далее путем его прессования были изготовлены ЧФ-электроды. Электрохимическое расщепление ЧФ проводили в 3-электродной ячейке объемом 10 мл в деаэрированном растворе 0.025 М Bu4NPF6 в ДМФА при напряжении –7 В в течение 10 мин. В качестве вспомогательного электрода выступал графитовый стержень, а электродом сравнения был Ag/AgCl (нас. KCl) электрод. По окончании эксперимента суспензию подвергали УЗ-воздействию в течение 3 мин. Далее осадок суспензии на трековой мембране промывали 4–5 раз абсолютным этиловым спиртом и сушили при температуре 60°C в течение 6 ч под вакуумом, получая порошок ЭРЧФ. Метод одностадийного плазмоэлектрохимического получения порошка N-МГС и подробное описание экспериментальной установки приведены в [30, 31]. Затем 5 мг N-МГС и 5 мг ЭРЧФ добавляли в деаэрированный раствор 0.0015 М CoCl2 в ДМФА, подвергали мягкому УЗ-воздействию и помещали на 3 ч в автоклав при температуре 165°C. После охлаждения автоклава суспензию отделяли от следов электролита описанным выше способом. Полученный таким образом порошок будем в дальнейшем обозначать как CoP/ЭРЧФ/N-МГС. Также был проведен сольвотермальный синтез без добавления N-МГС к реакционной смеси и получен образец электрохимически расщепленного черного фосфора, декорированного фосфидом кобальта (CoP/ЭРЧФ).

Образцы для исследования методом сканирующей электронной микроскопии (СЭМ) и рентгеновской фотоэлектронной спектроскопии (РФЭС) готовили путем покапельного нанесения суспензии CoP/ЭРЧФ/N-МГС, предварительно обработанной в ультразвуковой ванне, на кремниевую подложку с последующим высушиванием при комнатной температуре в атмосфере воздуха. Электронные микрофотографии исследуемых образцов были получены на сканирующем электронном микроскопе Zeiss SUPRA 25 (Carl Zeiss, Германия). РФЭ-спектры получали с помощью Specs PHOIBOS150 MCD (Specs, Германия) с использованием MgKα-излучения (1253.6 эВ). Давление в рабочей камере спектрометра не превышало 4 × 10–8 Па. Исследованная площадь составляла 300–700 мкм2, а информационная глубина – 1–2 нм. Электронномикроскопические изображения высокого разрешения были получены при помощи просвечивающего электронного микроскопа (ПЭМ) JEM–2100 (JEOL, Япония). Ускоряющее напряжение источника составляло 200 кВ. Рентгенофазовый анализ (РФА) был проведен с использованием дифрактометра Aeris (Malvern PANalytical B.V., Нидерланды) с CuKα-излучением (λ = 1.5406 Å).

Электрокаталитическую активность исследуемых образцов в реакции выделения водорода оценивали методом вольтамперометрии с линейной разверткой потенциала. Измерения проводили в стандартной трехэлектродной ячейке на установке с вращающимся дисковым электродом RRDE–3A (ALS Co., Ltd, Япония) с использованием потенциостата Elins P–20X (Elins, Россия) в насыщенном Ar растворе 0.5 М H2SO4 со скоростью развертки потенциала v = 10 мВ/с. В качестве вспомогательного электрода использовали платиновую фольгу площадью ~2 см2, в качестве электрода сравнения – Ag/AgCl (нас. KCl) электрод. Все значения потенциалов (E ) были пересчитаны в соответствии с уравнением E(о.в.э.) = E(Ag /AgCl) + 0.198 + 0.059 pH и приведены в шкале обратимого водородного электрода (о.в.э.). Рабочий электрод готовили следующим образом: 2 мг катализатора, 0.8 мл этанола, 0.1 мл деионизированной H2O и 0.1 мл полимера Nafion (1 мас. %) смешивали путем обработки ультразвуком в течение 15 мин для образования гомогенной суспензии. Затем 6 мкл полученной суспензии наносили на стеклоуглеродный дисковый электрод диаметром 3 мм и сушили при комнатной температуре. Загрузка катализатора во всех случаях была одинакова и составляла 170 мкг/см2. Наклоны тафелевских кривых были найдены в соответствии с уравнением:

η=a+blgj,

где η – перенапряжение, a – постоянная Тафеля, b – значение наклона Тафеля, j – плотность тока. Стабильность катализаторов исследовали методом ускоренного теста на долговечность, который проводили с помощью циклирования потенциала со скоростью сканирования 50 мВ/с в области Е от 200 до –300 мВ в насыщенном Ar растворе 0.5 М H2SO4. Вольт-амперные кривые регистрировались до и после 500 циклов сканирования. Все электрохимические измерения проводились при комнатной температуре.

РЕЗУЛЬТАТЫ И ИХ ОБСУЖДЕНИЕ

На рис. 1 приведена рентгенограмма нанокомпозита CoP/ЭРЧФ/N-МГС, а также литературные данные для CoP, ЧФ и графита. Согласно карте PDF № 00-056-0159, пик при ~26.5° относится к дифракционному сигналу кристалла графита, соответствует плоскости (002). Это указывает на образование малослойных графеновых структур [32]. Наличие пиков при углах 31.6°, 46.3°, 48.3° и 52.4°, соответствующих плоскостям (011), (112), (211), и (103), согласно карте PDF № 01-089-2598, свидетельствует об образовании фазы CoP в составе нанокомпозита. В то же время, согласно карте PDF № 01-089-2598, четко определяемые пики при углах 16.9°, 35.0° и 56.3° соответствуют плоскостям (002), (111) и (016) фазы ЧФ. Таким образом, результаты РФА указывают на получение нанокомпозита, состоящего из графен-фосфореновых структур и частиц фосфида кобальта CoP.

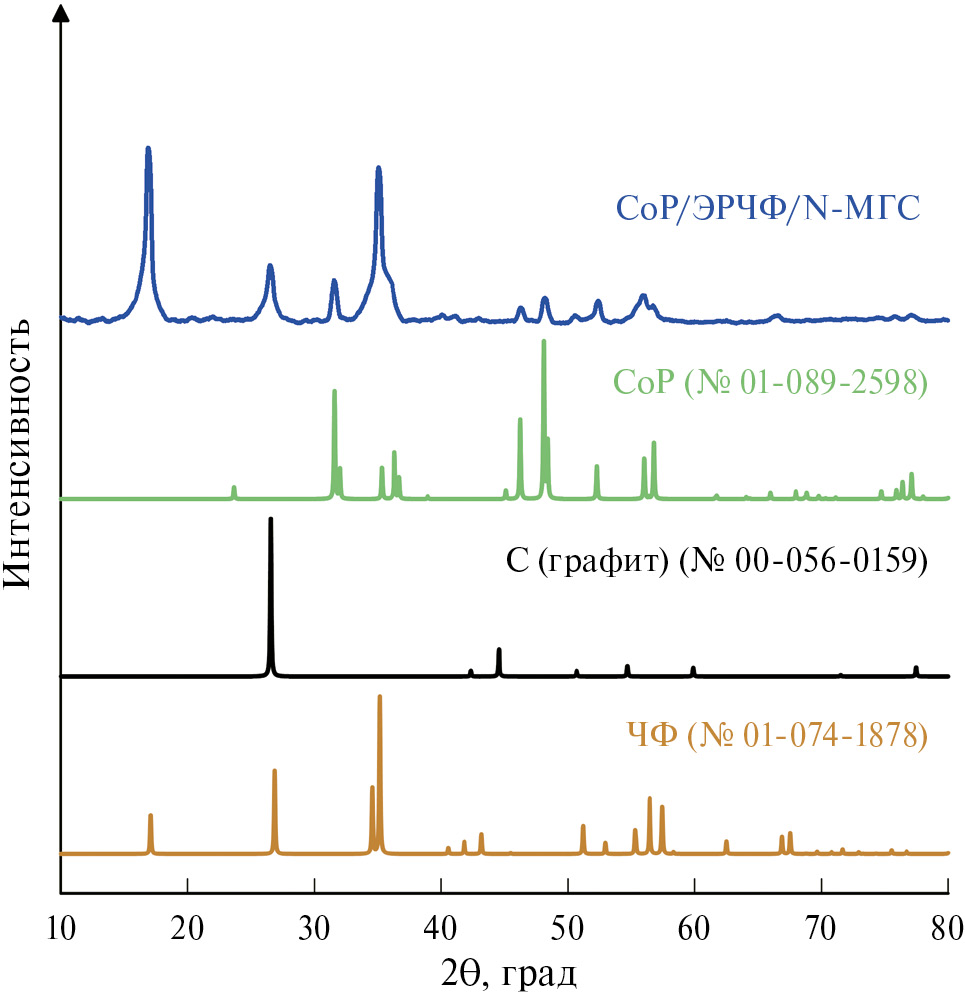

Рис. 1. Рентгенограмма нанокомпозита CoP/ЭРЧФ/N-МГС, а также литературные данные для CoP, ЧФ и графита, согласно PDF-картам № 01-089-2598, № 01-074-1878 и № 00-056-0159 соответственно



Детальное исследование морфологии поверхности полученного нанокомпозита было проведено путем анализа СЭМ- и ПЭМ-изображений (рис. 2). Было выявлено, что образец представляет собой совокупность типичных малослойных графеновых и фосфореновых структур с латеральными размерами 0.5–5 мкм и толщиной 2–7 нм. Доказательством наличия графеновых и фосфореновых структур служат существенно различающиеся величины межплоскостных расстояний 0.34 нм и 0.52 нм (см. рис. 2б), полученные для различных элементов поверхности композита, которые с очевидностью можно отнести к межплоскостным расстояниям в графите и черном фосфоре соответственно. При этом следует отметить, что фосфореновые структуры покрыты нанокристаллическими частицами сферической формы с размерами 2–5 нм, что можно увидеть на приведенном ПЭМ-изображении (рис. 2в). В согласии с литературными данными, механизм образования CoP на поверхности фосфореновых структур можно описать следующим образом. При расщеплении ЧФ на краевых участках фосфорена формируется большое количество дефектов, что приводит к тому, что атомы фосфора имеют меньшее координационное число, большее количество неподеленных электронов и, соответственно, более высокую восстановительную способность [33]. Вследствие этого на дефектных позициях ионы Co могут восстанавливаться с образованием фосфидов [34].

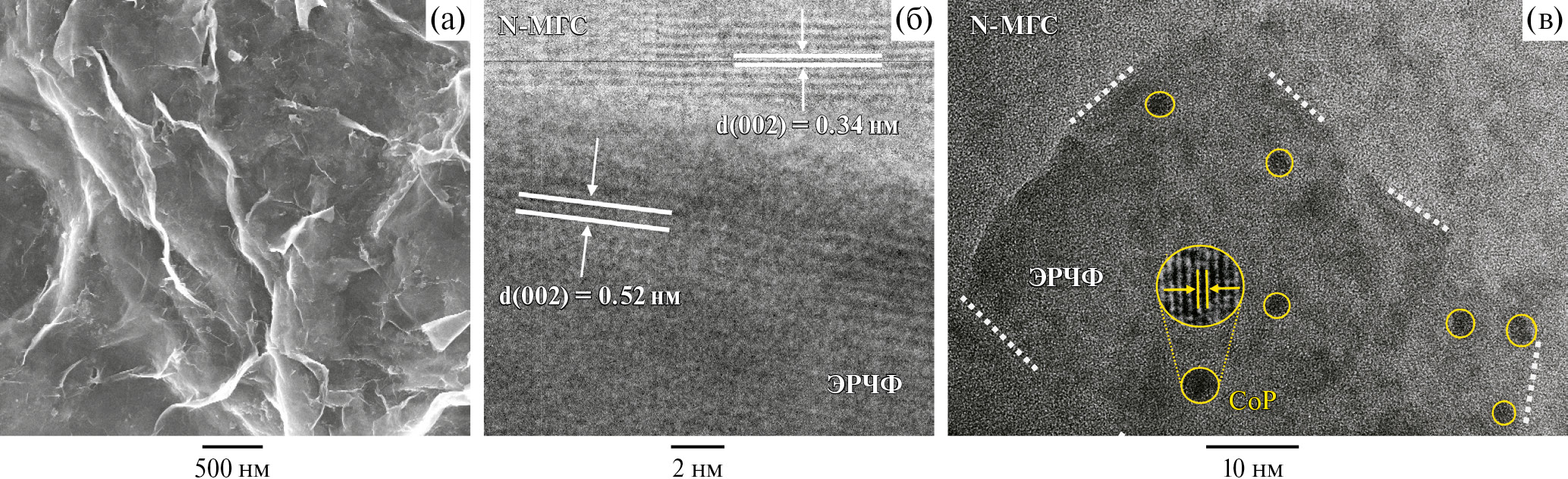

Рис. 2. СЭМ- (а) и ПЭМ- (б, в) изображения нанокомпозита CoP/ЭРЧФ/N-МГС



РФЭ-спектры высокого разрешения Co 2p и P 2p приведены на рис. 3а и 3б соответственно. Деконволюция спектра Co 2p свидетельствует о наличии двух дублетов, относящихся к Co 2p3/2 и Co 2p1/2, соответственно, а также сателлитных пиков при 786.3 и 803.4 эВ (рис. 3a). На основании литературных данных можно заключить, что пики при 780.4 эВ и 795.7 эВ обусловлены основными фотоэлектронными откликами ионов Co3+, а пики при 781.8 эВ и 797.6 эВ – ионами Co2+ [35, 36]. РФЭ-спектр высокого разрешения P 2p содержит три пика при 129.5, 130.4 и 133.1 эВ, которые можно отнести к P 2p3/2, P 2p1/2, а также к окисленным формам P, образовавшимся на поверхности нанокомпозита из-за его контакта с воздухом [37], соответственно. Важно отметить, что N-МГС в первую очередь использовались для того, чтобы повысить стабильность итогового катализатора. Образование N-МГС с существенным уровнем допирования атомами азота при плазмоэлектрохимическом способе синтеза было ранее показано в [32]. Помимо повышения стабильности итогового катализатора, согласно [28], в графен-фосфореновых структурах фосфореновые структуры выступают акцептором, а N-МГС – донором электронов. То есть ЭРЧФ притягивает электроны от N-МГС, создавая отрицательный заряд поверхности ЭРЧФ, а также положительный заряд поверхности N-МГС. С этими заключениями также согласуется ранее сделанный вывод об образовании CoP при взаимодействии ионов Co с отрицательно-заряженной поверхностью ЭРЧФ. Пик P 2p3/2 может быть отнесен к P в фосфиде [38], так как находится при более низкой энергии связи, чем в элементарном P (130.2 эВ) [39, 40], при этом пик Co 2p3/2 при 780.4 эВ имеет положительное смещение в сравнении с положением пика, характерного для металлического кобальта (778.1 эВ) [39, 41], и может быть отнесен к энергии связи кобальта в фосфиде. Эти результаты свидетельствуют об образовании фосфида кобальта CoP на поверхности ЭРЧФ.

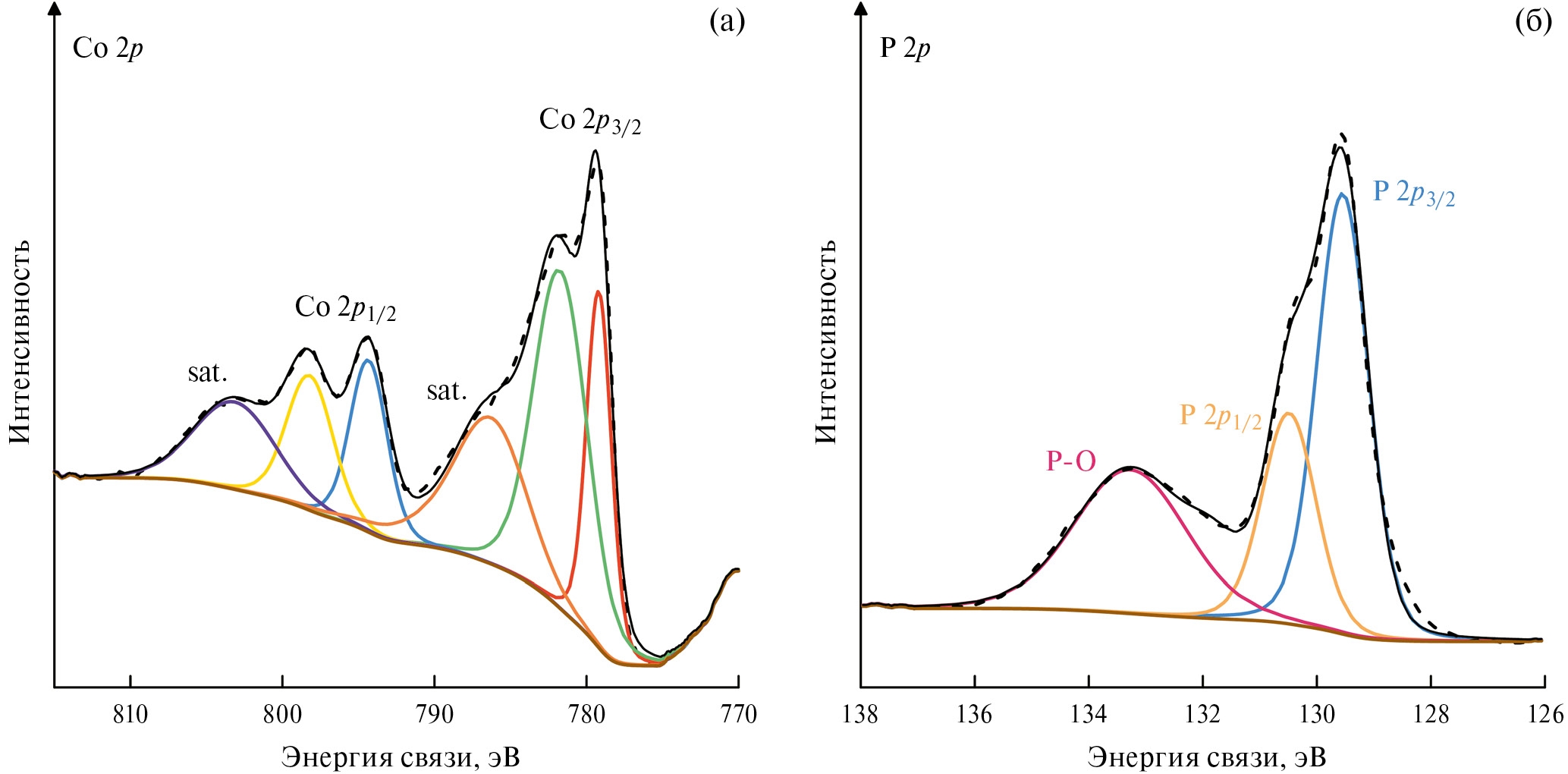

Рис. 3. Co 2p (a) и P 2p (б) РФЭ-спектры высокого разрешения нанокомпозита CoP/ЭРЧФ/N-МГС



Электрокаталитическую активность исследуемых катализаторов в РВВ исследовали в насыщенном Ar растворе 0.5 М H2SO4. На рис. 4a приведены вольт-амперные зависимости для CoP/ЭРЧФ/N-МГС наряду с ЭРЧФ и CoP/ЭРЧФ. Как видно из рис. 4а, при плотности тока 10 мА см–2 электрод с нанесенным нанокомпозитом CoP/ЭРЧФ/N-МГС демонстрирует гораздо меньшее перенапряжение выделения водорода (~220 мВ), чем другие рассматриваемые образцы (~1050 мВ для ЭРЧФ и ~400 мВ для CoP/ЭРЧФ). Как можно было ожидать, согласно [24], ЭРЧФ проявляет наименьшую каталитическую активность, а при декорировании фосфореновых структур фосфидом кобальта перенапряжение реакции выделения водорода существенно уменьшается (рис. 4а). Еще большего увеличения каталитической активности удается достичь за счет добавления в состав катализатора допированных азотом малослойных графеновых структур. Значение перенапряжения, характерное для CoP/ЭРЧФ/N-МГС, оказывается близким к значениям, приведенным для ряда катализаторов РВВ на основе фосфидов кобальта в кислой среде [33, 42–45]. Также на лучшие электрокаталитические характеристики CoP/ЭРЧФ/N-МГС по сравнению с CoP/ЭРЧФ и ЭРЧФ указывают наклоны зависимостей Тафеля (рис. 4б), которые составляют ~63 мВ дек–1, ~109 мВ дек–1 и ~188 мВ дек–1 для CoP/ЭРЧФ/N-МГС, CoP/ЭРЧФ и ЭРЧФ соответственно. Меньшее значение наклона Тафеля предполагает более быструю кинетику РВВ [46].

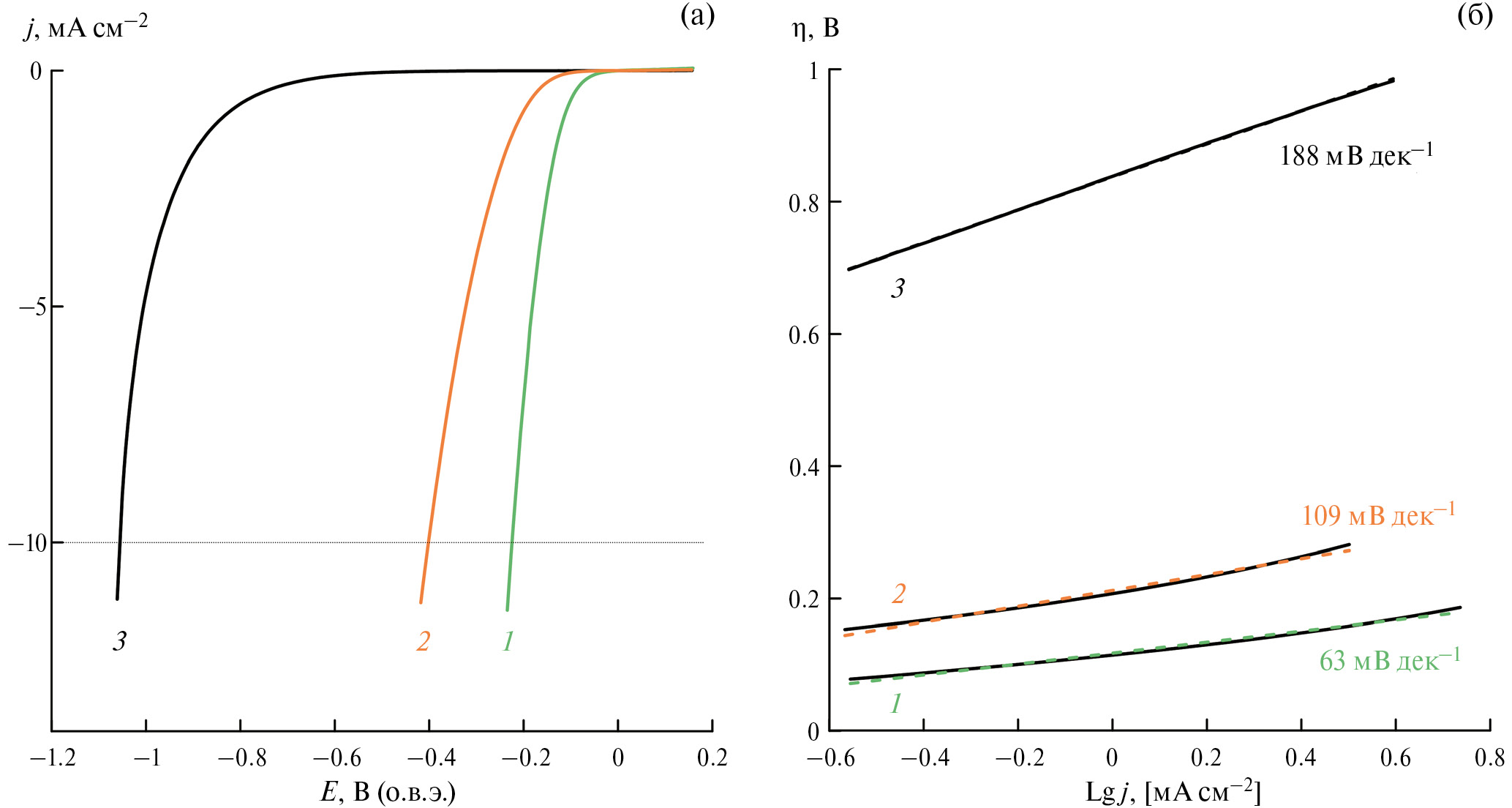

Рис. 4. Вольт-амперные кривые для CoP/ЭРЧФ/N-МГС (1), CoP/ЭРЧФ (2), ЭРЧФ (3) измеренные в насыщенном Ar растворе 0.5 М H2SO4 при ν = 10 мВ/с (a); cоответствующие зависимости Тафеля для CoP/ЭРЧФ/N-МГС (1), CoP/ЭРЧФ (2), ЭРЧФ (3) (б)



Важной характеристикой любого катализатора также является его стабильность. Вольт-амперные зависимости для CoP/ЭРЧФ/N-МГС, зарегистрированные до и после 500 циклов ускоренного теста на долговечность, приведены на рис. 5. После 500 циклов сканирования потенциала в интервале от 200 до –300 мВ наблюдается увеличение перенапряжения РВВ лишь на ~15 мВ, что может указывать на приемлемую стабильность катализатора в кислой среде.

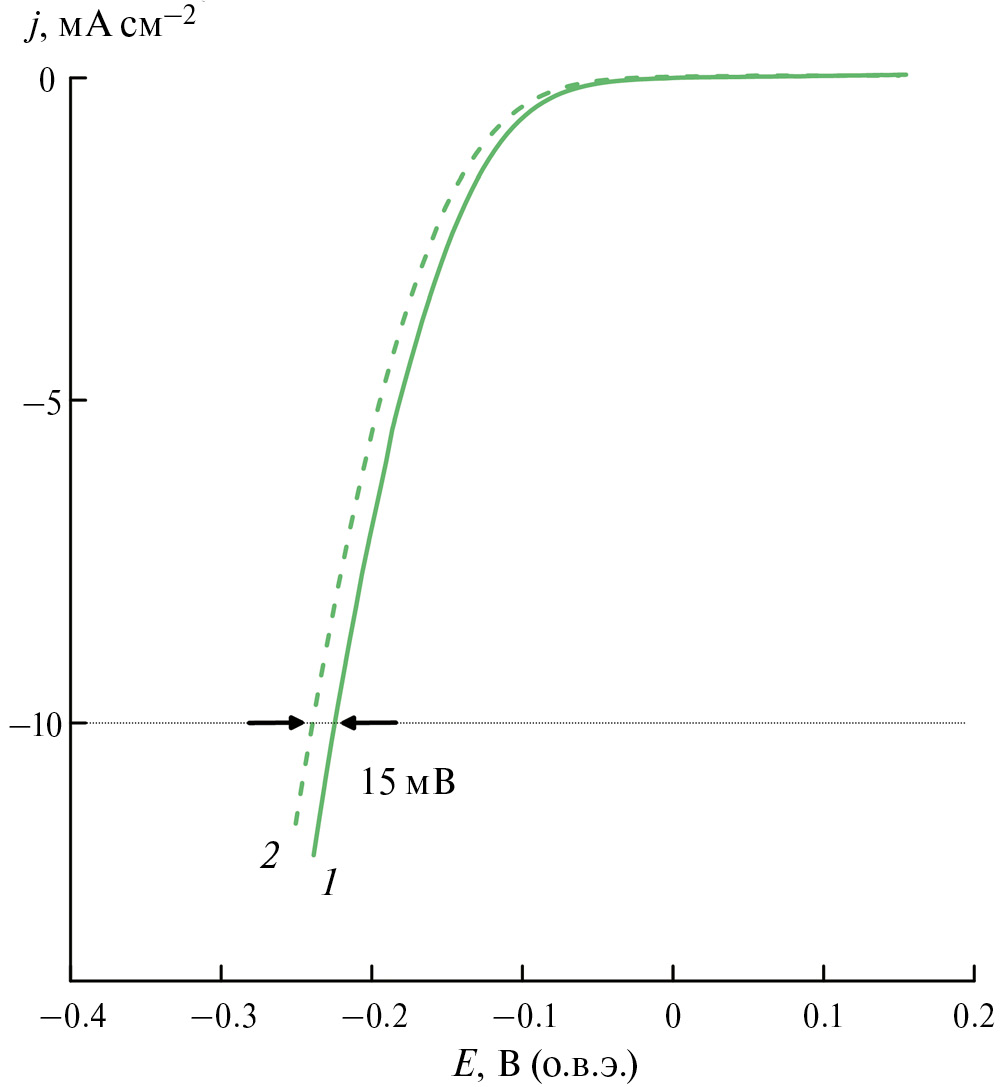

Рис. 5. Вольт-амперные кривые для нанокомпозита CoP/ЭРЧФ/N-МГС, зарегистрированные до (1) и после 500 циклов (2) сканирования потенциала



Полученный результат можно объяснить синергетическим эффектом взаимодействия графеновых и фосфореновых структур, а также присутствием на поверхности последних наноразмерных частиц фосфида кобальта CoP. Присутствие графеновых структур в композите не только повышает его стабильность и долговечность, но также, по-видимому, увеличивает и электропроводность материала. В дополнение к этому допирование МГС атомами азота вызывает локальное повышение электронной плотности вблизи атомов допанта [32] и приводит к появлению активных центров РВВ, что в совокупности обуславливает высокую эффективность полученного катализатора в РВВ. Кроме того, предполагается, что комбинация графеновых и фосфореновых структур препятствует агломерации наночастиц CoP, что приводит к увеличению ЭХАП катализатора.

ЗАКЛЮЧЕНИЕ

Впервые предложен простой и эффективный метод получения нанокомпозита, представляющего собой конгломерат допированных азотом графеновых и фосфореновых структур с латеральными размерами в несколько мкм и толщиной 2–7 нм, причем поверхность последних покрыта наноразмерными (2–5 нм) частицами фосфида кобальта CoP. Установлено, что наличие графеновых структур в композите не только улучшает его ресурсные характеристики, но также приводит к повышению активности полученного катализатора в РВВ. Электродные материалы на основе нанокомпозита обладают приемлемой долговременной стабильностью и высокой каталитической активностью в реакции выделения водорода в кислой среде, которая характеризуется малым перенапряжением (~220 мВ при плотности тока 10 мА см–2) и наклоном Тафеля ~63 мВ дек–1. Результаты работы могут способствовать дальнейшей разработке и усовершенствованию электрокатализаторов РВВ.
