Processes at platinum electrodes during the cathode polarization in alcohol erbium nitrate solution

Full Text

ВВЕДЕНИЕ

Хорошо известно, что монокристаллический кремний является непрямозонным полупроводниковым материалом с очень низкой эффективностью межзонной излучательной рекомбинации. Придание кремнию люминесцентных свойств является актуальной задачей интегральной оптоэлектроники. Одним из возможных решений этой проблемы является введение в кремний редкоземельных элементов (РЗЭ). В этом случае люминесценция возникает за счет внутрицентровых переходов между 4f-состояниями ионов РЗЭ в кристаллическом поле. Поскольку 4f-электроны хорошо экранируются внешними 5s- и 5p-электронами, длина волны излучения слабо зависит как от природы кристаллической матрицы, в которую введен РЗЭ, так и от температуры [1].

Среди редкоземельных элементов особый интерес вызывает эрбий. В спектре люминесценции центра, содержащего трехзарядный ион эрбия Er³⁺, наблюдается узкая температурно-независимая линия на длине волны 1.54 мкм, соответствующей минимуму оптических потерь и дисперсии в волокнах из кварцевого стекла [2]. Свет с длиной волны 1.54 мкм также хорошо распространяется в кремнии. Это открывает широкие перспективы использования легированных эрбием кремниевых структур Si:Er для оптоэлектронных применений.

К настоящему времени накоплен большой экспериментальный материал по введению эрбия в кремний различными методами. Показано, что для создания структур Si:Er могут быть использованы методы ионной имплантации [3, 4] и термодиффузии [5]. Однако для реализации этих методов требуются дорогостоящее энергоемкое специализированное оборудование и большие временные затраты. Кроме того, из-за низкого коэффициента диффузии эрбия в кремнии толщина слоев Si:Er, формируемых методами ионной имплантации и термодиффузии, не превышает 0.5–1 мкм, в то время как для обеспечения эффективного распространения света в слоях Si:Er на длине волны люминесценции Er она должна быть более 1.54 мкм.

Процесс легирования кремния РЗЭ можно активировать, если создать в монокристалле кремния развитую сеть пор, т. е. сформировать на поверхности монокристаллической подложки слой пористого кремния (ПК). Слои пористого кремния можно создавать путем анодной электрохимической обработки монокристаллических кремниевых пластин в растворах на основе фтористоводородной кислоты. Изменяя условия анодной обработки, можно получать слои ПК толщиной до 100 мкм с объемной плотностью 0.7–2.1 г/см³ при диаметре пор от десятков нанометров до 0.1–0.5 мкм. Развитая поверхность пор облегчает глубокое проникновение примесей в пористый слой по сравнению с объемным кремнием, что позволяет формировать толстые слои Si:Er.

Еще в 1994 г. впервые была показана возможность введения эрбия в ПК в процессе электрохимической обработки [6]. После катодной обработки в спиртовых растворах соли ErCl₃ с последующим отжигом при высоких (~1000°C) температурах слои ПК демонстрировали люминесценцию на длине волны 1.54 мкм, что убедительно подтверждало присутствие эрбия в материале. Однако известно, что электрохимическое восстановление ионов эрбия из растворов их солей практически невозможно, поскольку равновесный электродный потенциал соответствующих реакций восстановления составляет –2.296 В [7]. При попытках обеспечить катодную поляризацию кремния до этого потенциала, в растворах происходит опережающее электрохимическое разрушение растворителей. Поэтому несомненный интерес представляет как изучение процессов, протекающих при катодной электрохимической обработке кремния в растворах солей РЗЭ, так и выяснение механизма образования эрбийсодержащего осадка на кремниевых подложках.

Однако кремний как полупроводниковый материал является достаточно сложным объектом при изучении электрохимических обработок по следующим причинам. во-первых, при контакте с раствором в приповерхностной области кремния возникает область пространственного заряда (ОПЗ), на которой падает часть напряжения поляризации, прикладываемого к исследуемой системе. Зависимость тока поляризации от напряжения поляризации является нелинейной функцией, что приводит к искажению информации об электрохимических процессах на электродах. во-вторых, на поверхности полупроводника существуют поверхностные состояния, которые осложняют интерпретацию процессов на исследуемой границе раздела. В-третьих, количество свободных электронов в полупроводнике, по крайней мере, на несколько порядков меньше, чем в металле, что приводит к осложнению осуществления электрохимических реакций на электроде. Это приводит к тому, что важная информация об электрохимических реакциях может быть искажена или потеряна. В этой связи исследованию катодных процессов в эрбийсодержащих растворах на пористом кремнии предшествовало изучение этих процессов на плоских непористых платиновых электродах. Платину выбирали по следующим соображениям. Во-первых, платина химически и электрохимически не вступает в окислительно-восстановительные реакции. Во-вторых, электрохимические свойства поверхности платины хорошо воспроизводимы от опыта к опыту.

ЭКСПЕРИМЕНТАЛЬНАЯ ЧАСТЬ

Для изучения катодных процессов на платиновых электродах использовалась электрохимическая ячейка, конструкция которой представлена на рис. 1.

Ячейка состоит из рабочего электрода (катода) 1, электрода сравнения с капилляром Луггина 2, вспомогательного электрода (анода) 3 и стеклянного стакана 4. В качестве электрода сравнения использовали хлоридсеребряный электрод, заправленный одномолярным раствором хлористого калия. Анодом служила пластина спектрально чистого графита. Напряжение на электродах задавали с помощью импульсного потенциостата и программатора. Ток, генерируемый в системе, измеряли между рабочим и вспомогательным электродами, а напряжение – между рабочим электродом и электродом сравнения.

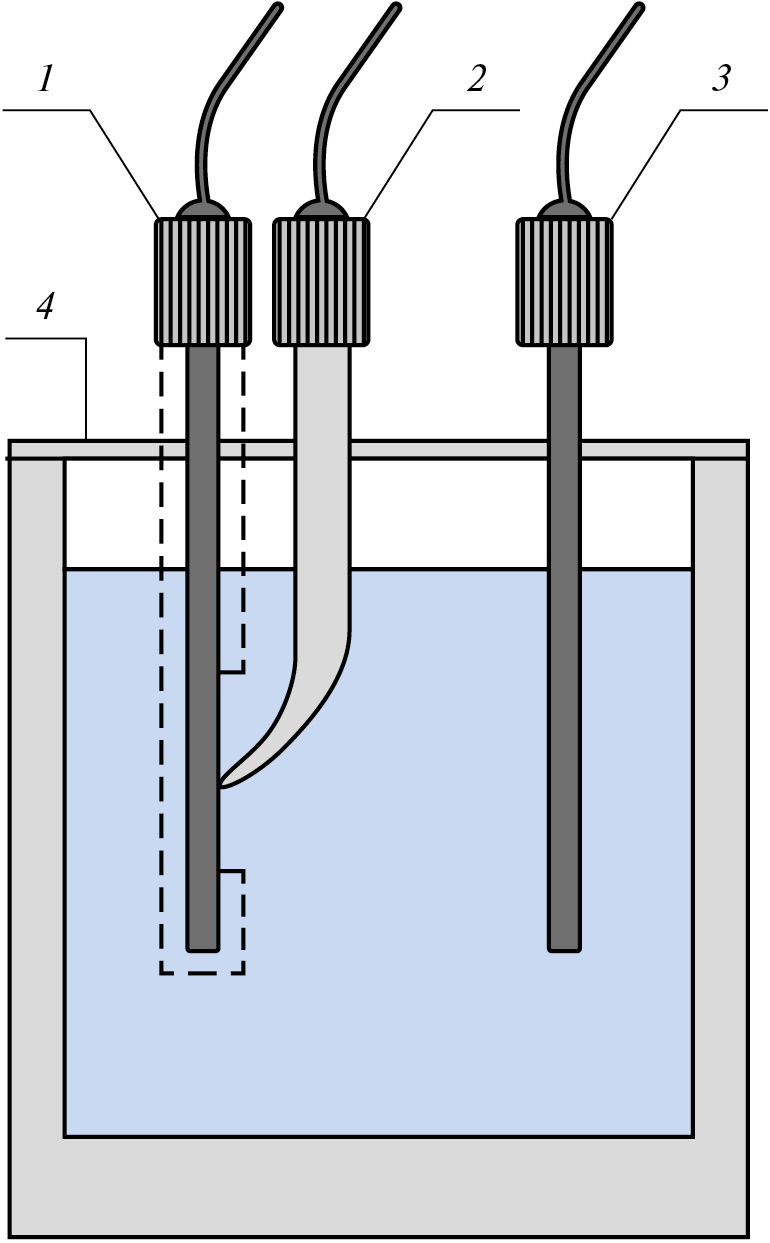

Рис. 1. Конструкция электрохимической ячейки для изучения катодных процессов на платиновых электродах: 1 – рабочий электрод (катод), 2 – электрод сравнения, 3 – вспомогательный электрод (анод), 4 – стеклянный стакан.



Для приготовления рабочего 0.1 М раствора Er(NO₃)₃ использовали этиловый спирт (95% С₂H₅OH + 5% H₂O) и пятиводную азотнокислую соль эрбия 99.9% “х. ч.” Er(NO₃)₃ · 5H₂O. Для исследования электрохимических процессов, происходящих на границе раздела электрод/раствор, использовали вольтамперометрию с однократной линейной и циклической развертками потенциала. По вольтамперограммам (ВА) можно получить информацию о кинетике переноса заряда, обратимости электрохимических реакций, окислительно-восстановительных потенциалах электроактивных веществ, адсорбции и химической иммобилизации веществ.

Наблюдаемая плотность тока при вольтамперометрии с линейной разверткой потенциала является суммой нефарадеевской i_nf и фарадеевской i_f компонент, что соответствует априорному разделению этих компонент тока в виде:

$i=i_{nf}+i_f=C_d\frac{dE}{dt}+i_f$,                                                                                           (1)

где С_d – емкость двойного слоя, E – истинный электродный потенциал, t – время. Емкость двойного слоя зависит от потенциала, поэтому нефарадеевская компонента не является постоянной. В вольтамперометрии с медленной разверткой (т. е., со скоростью развертки напряжения меньше 1 В с^–1) плотности нефарадеевского тока обычно малы по сравнению с фарадеевскими. При более высоких скоростях развертки нефарадеевская компонента может стать довольно большой и оказывать значительное влияние на форму ВА.

Для обратимого катодного процесса переноса электрона типа О + ne ↔ R плотность фарадеевского тока:

$i_f=i_p+i_s$,                                                                                                         (2)

где i_p – плотность тока на плоском электроде и i_s – поправка на его сферичность. Фарадеевская плотность тока на плоском электроде связана со скоростью ν развертки напряжения в катодном направлении соотношением:

$i_p=\frac{{\left(nF\right)}^{3/2}{c}_{{}^O}^0{\left(v{D}_O\right)}^{1/2}{W}_p}{{\left(RT\right)}^{1/2}}$                                                                           (3)

где $c_{{}^O}^0$ – объемная концентрация частиц О, D_O – коэффициент диффузии этих частиц, W_p – функция электродного потенциала. Для W_p трудно дать точное выражение, однако имеются таблицы численных значений [8]. Поправка на сферичность также представлена в этой работе.

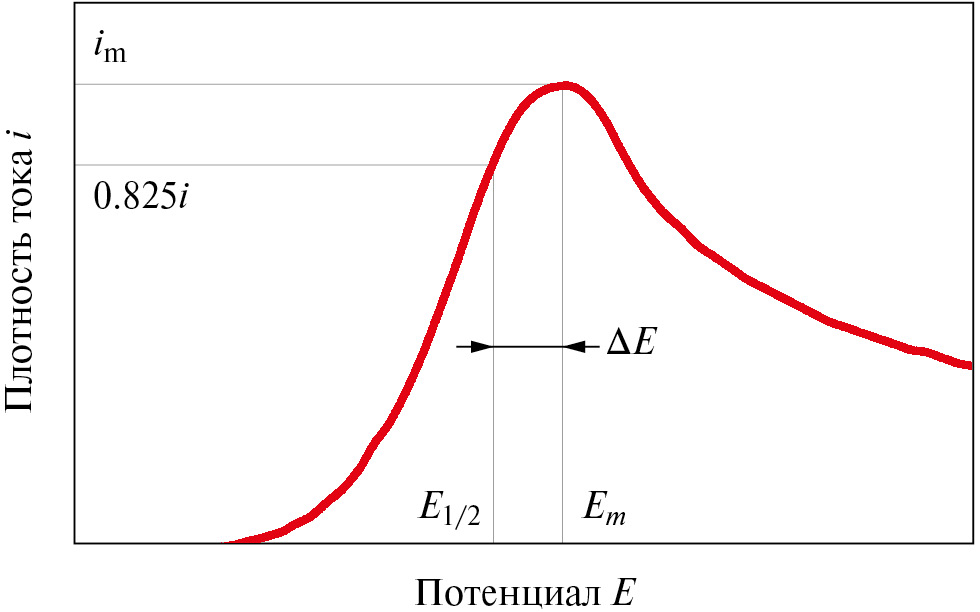

Рис. 2. Вольтамперограмма при линейной развертке потенциала в случае обратимого переноса заряда.



На рис. 2 показана теоретическая вольтамперограмма при линейной развертке потенциала в случае обратимого переноса заряда.

Форма ВА для процесса обратимого переноса заряда в основном определяется множителем W_p, который проходит через максимум по мере смещения потенциала в катодном направлении. Потенциал максимального тока равен

$E_m=E_{1/2}-\frac{\left(1.11\right)RT}{nF}=E_{1/2}-\frac{\left(1.11\right)kT}{ne}$                                                                      (4)

где E_1/2 – потенциал полуволны, R – газовая постоянная, T – абсолютная температура, F – число Фарадея, n – число электронов, k – постоянная Больцмана, e – заряд электрона.

Потенциал максимального тока не зависит от скорости развертки, что дает возможность экспериментальной проверки обратимости процесса. Потенциал полуволны E_1/2 можно определить по ВА, соответствующей обратимому случаю, поскольку этот потенциал имеет место при I = 0.852i_m, где i_m – пиковая плотность тока [8]. Величина i_m зависит от скорости развертки и в случае плоского электрода равна

${\left(i_P\right)}_m=$$\frac{{}^{}0.447{\left(n{F}^{}\right)}^{3/2}{c}_O^o{\left(v{D}_O^{}\right)}^{1/2}}{{\left(RT\right)}^{1/2}}$                                                                          (5)

Таким образом, по ВА можно определить число электронов, участвующих в элементарном акте (см. рис. 2):

$\Delta E=E_{1/2}-E_m=1.1\frac{RT}{nF}$                                                                                                 (6)

На основе вышеописанной методики определяли количество электронов, принимающих участие в элементарном акте электрохимических реакций, исследуемых в работе.

РЕЗУЛЬТАТЫ И ОБСУЖДЕНИЕ

Как указывалось выше, рабочий 0.1 М спиртовой раствор Er(NO₃)₃ содержит этиловый спирт (95% С₂H₅OH + 5% H₂O) и азотнокислый эрбий Er(NO₃)₃ · 5H₂O. Как соль сильной кислоты (HNO₃), азотнокислый эрбий при растворении в воде диссоциирует на положительно заряженные ионы Er³⁺ и отрицательно заряженные ионы NO^3–:

Er(NO₃)₃ ⇄ 3NO^–₃ + Er³⁺.                                                                                               (7)

Электролиз этилового спирта происходит по реакции:

2С₂Н₅ОН + 2ē ⇄ H₂ + 2С₂Н₅O^–.                                                                                   (8)

Вода – слабый амфотерный электролит, и в растворе имеет место ее одноступенчатая диссоциация:

H₂O ⇄ H⁺ + OH^–.                                                                                                       (9)

При погружении платинового электрода в раствор, содержащий заряженные частицы, происходят следующие процессы. Отрицательно заряженная поверхность платинового электрода адсорбирует положительно заряженные ионы эрбия Er³⁺ и водорода H⁺. На границе металл/раствор происходит эквивалентный обмен зарядами. Со временем количество зарядов, переносимых в раствор и обратно, выравнивается и устанавливается на вполне определенном значении. В установившемся стационарном состоянии потенциал определяется равновесием между адсорбированным на платиновом электроде и растворенным веществом. Условием образования стационарного потенциала является равенство скоростей переноса зарядов в прямом и обратном направлениях, т. е. баланс зарядов. При этом ток электронов из металла в раствор равен их току из раствора в металл. Силу этого тока, отнесенную к единице поверхности электрода, называют током обмена.

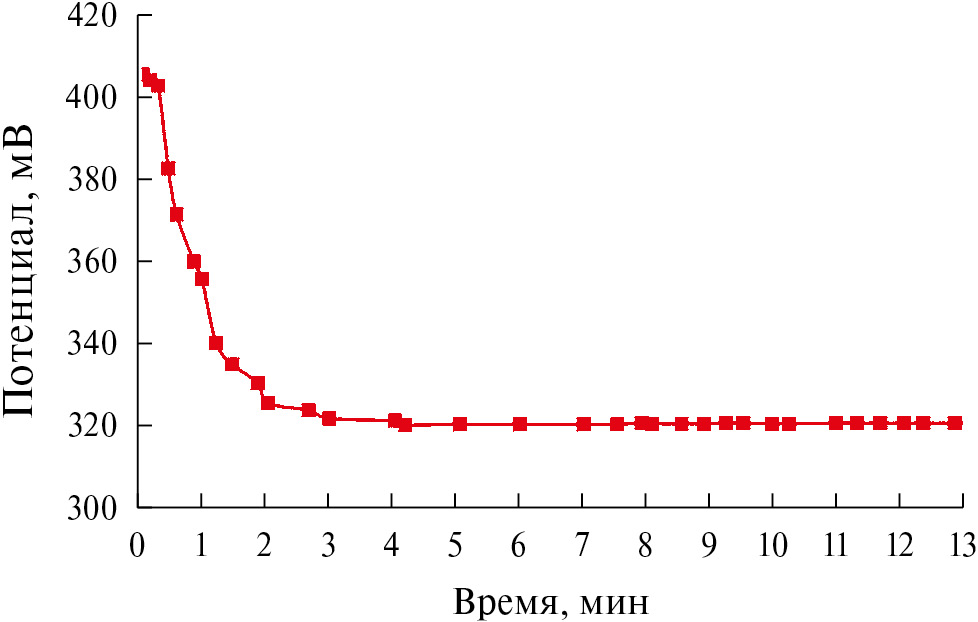

Рис. 3. Временная зависимость потенциала платинового электрода в 0.1 М спиртовом растворе Er(NO₃)₃ без приложения внешнего потенциала.



Для определения времени достижения платиновым электродом стационарного значения катодного потенциала была исследована зависимость потенциала платинового электрода от времени в рабочем растворе без приложения внешнего напряжения (рис. 3).

Как видно из рис. 3, время установления потенциала до стационарного значения (E ~320 мВ) составляет 4 мин. В течение этого времени устанавливается равновесие токов обмена между платиновым электродом и раствором, а также происходит процесс сорбции положительно заряженных ионов из раствора.



Рис. 4. Вольтамперограмма платинового электрода в 0.1 М спиртовом растворе Er(NO₃)₃.



Проанализируем процессы, происходящие при приложении катодного потенциала к платиновому электроду. На рис. 4 представлена вольтамперограмма платинового катода в 0.1 М спиртовом растворе Er(NO₃)₃. Видно, что на прямой катодной ветви наблюдаются два небольших максимума плотности тока при потенциалах примерно +50 и –400 мВ. При потенциале –650 мВ плотность тока значительно возрастает. На обратной катодной ветви наблюдается один максимум плотности тока при потенциале примерно –250 мВ.

В ходе исследований было обнаружено, что при потенциалах от –400 до –500 мВ на платиновом катоде наблюдается выделение единичных пузырьков газа. При дальнейшем увеличении потенциала до –650 мВ и выше на катоде происходит бурное газообразование. Предполагается, что максимумы плотности тока на прямой катодной ветви соответствуют потенциалам реакций восстановления водорода. Водород является продуктом диссоциации как этилового спирта (константа автопротолиза 10^–19.1), так и воды (константа автопротолиза 10^–14) [9]. Вода поступает в раствор из двух источников: этилового спирта (95% С₂H₅OH + 5% H₂O) и пятиводной азотнокислой соли эрбия Er(NO₃)₃ · 5H₂O. Для подтверждения этого предположения были проведены дополнительные исследования. На рис. 5 представлены циклические ВА платинового электрода в 0.1 М спиртовом растворе Er(NO₃)₃, снятые в диапазоне от +400 до –800 мВ при различных скоростях развертки потенциала.



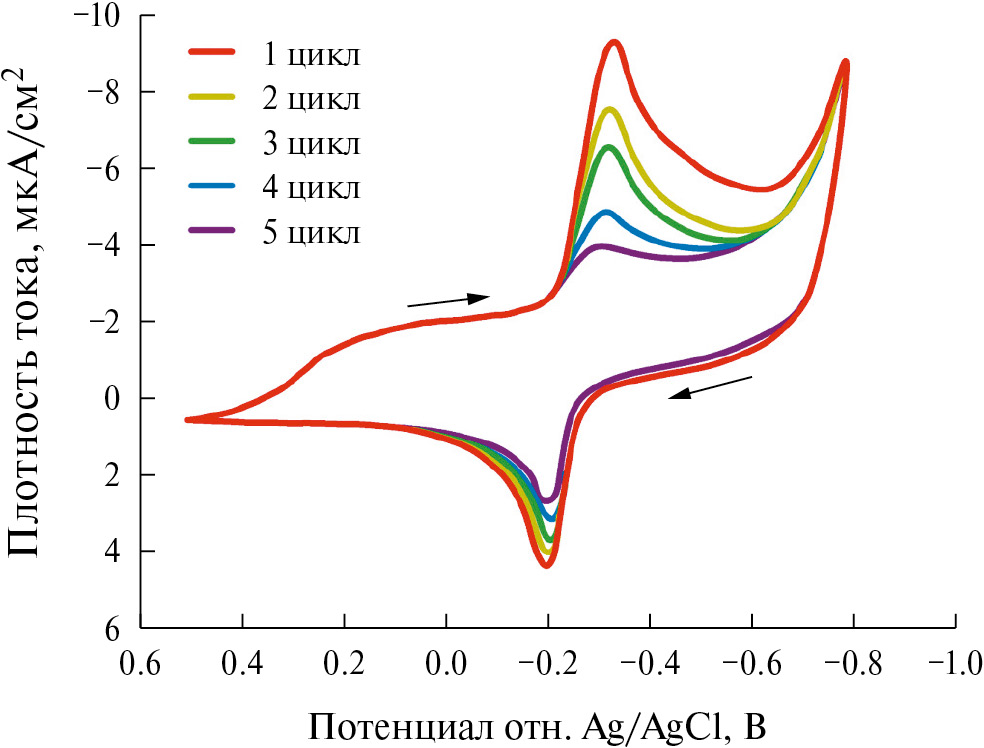

Рис. 5. Циклические вольтамперограммы платинового электрода в 0.1 М спиртовом растворе Er(NO₃)₃, снятые в диапазоне от +400 до –800 мВ при различных скоростях развертки потенциала.



Как видно из рис. 5, на ВА наблюдается один пик тока. Расчеты, проведенные по методике [8], показывают, что полуширина данного пика при токе I = 0.852 I_max составляет ~28 мВ. Это свидетельствует о том, что при потенциале –400 мВ протекает реакция с участием одного электрона в элементарном акте [8].

Анализ анионного и катионного состава рабочего раствора и стандартных электродных потенциалов для возможных катодных реакций с их участием [10], а также учитывая, что при данном потенциале на платиновом электроде наблюдается образование единичных пузырьков газа, позволил сделать следующие выводы. Пик плотности тока при 50 мВ на рис. 3 соответствует разряду и адсорбции атомарного водорода по реакции:

2H⁺ + 2ē → 2H⁰ → H₂↑.                                                                                                   (10)

Малая амплитуда данного пика свидетельствует о небольшом количестве адсорбированного водорода на поверхности платинового электрода.

При потенциале – 400 мВ реализуется реакция восстановления молекулярного водорода:

H⁰ + H⁺ + ē → H₂↑.                                                                                                                   (11)

Значительное возрастание плотности тока при потенциалах выше –650 мВ и наблюдаемое при этом бурное газообразование связано с процессом прямого электролиза этилового спирта и воды с образованием молекулярного водорода.

В результате катодной обработки в 0.1 М спиртовом растворе Er(NO₃)₃ поверхность платинового электрода покрывалась прозрачным осадком гелеобразной консистенции. Химическое исследование осадка показало, что он хорошо растворяется в разбавленных соляной и азотной кислотах, но практически нерастворим в воде. Рентгеновский микроанализ обнаружил присутствие эрбия в составе осадка. Однако на ВА в катодной области не обнаруживается никаких других пиков, кроме водородных. Это означает, что на поверхности платинового катода не происходит никаких других электрохимических реакций, кроме восстановления атомарного и молекулярного водорода, и непосредственно на электроде не образуется никаких других продуктов.

На обратной катодной ветви (см. рис. 4 и 5) платинового электрода зафиксирован пик плотности тока при потенциале примерно –250 мВ. По расположению пика на ВА и величине его полуширины при I = 0.852 I_max, равной ~27 мВ, можно утверждать, что этот пик соответствует реакции окисления молекулярного водорода [8]. Как видно, пик окисления водорода смещен относительно пика восстановления. Причиной сдвига может быть наличие осадка на поверхности электрода, что приводит к изменению потенциала реакции окисления водорода.

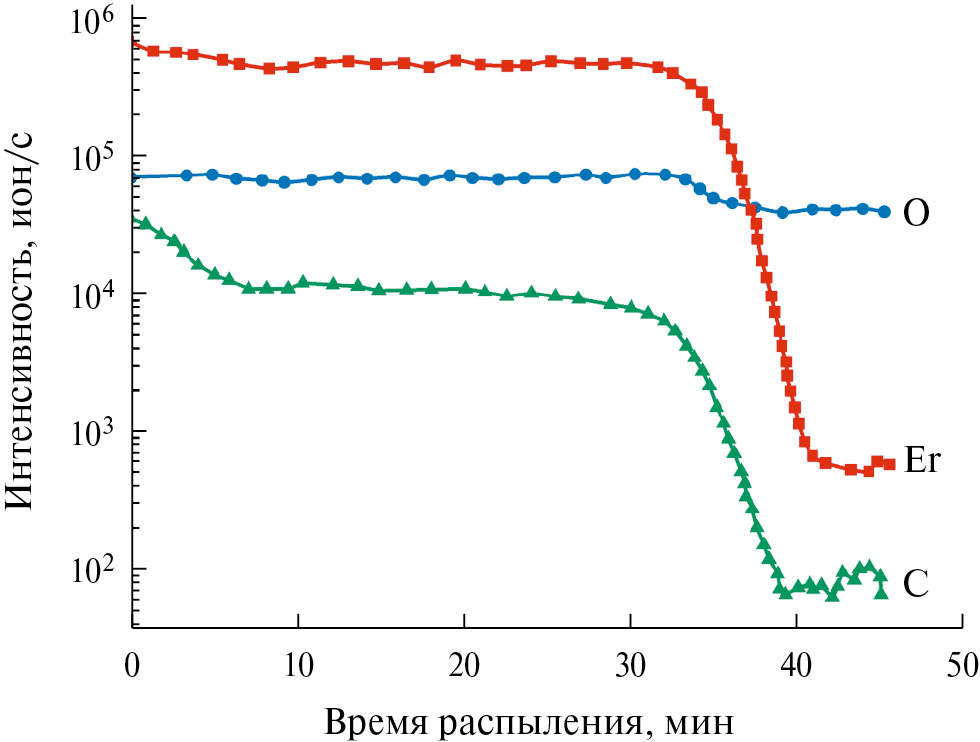

Рис. 6. ВИМС профили распределения элементов в эрбийсодержащей пленке.



Как видно из циклических ВА, амплитуда пикового тока, соответствующая окислению-восстановлению молекулярного водорода, уменьшается с каждым последующим циклом. Хорошо известно, что амплитуда пикового тока пропорциональна коэффициенту диффузии ионов, вовлеченных в реакцию электронного обмена. С увеличением толщины осадка доставка ионов водорода к поверхности платинового электрода затрудняется. Поэтому амплитуда пика, соответствующая реакции окисления-восстановления водорода, уменьшается с каждым последующим циклом. Промывка платинового электрода в кислотах или механическое удаление осадка восстанавливают амплитуду пикового тока при потенциале –400 мВ.

Однако в анодной области на ВА не обнаруживается никаких других пиков, кроме водородных. Это свидетельствует о том, что процесс образования, равно как и разрушения осадка, не связан непосредственно с электронным обменом между электродом и раствором.

Рассмотрим реакции, происходящие во время электрохимической катодной обработки платинового электрода. Единственно возможная окислительно-восстановительная реакция эрбия

Er³⁺ + 3ē ⇄ Er                                                                                                                 (12)

имеет стандартный потенциал –2.296 В. В то же время электрохимическая стабильность этилового спирта ограничена областью потенциалов –1 … –1.5 В. Поэтому очевидно, что реакция катодного восстановления эрбия (12) оказывается нереализуемой в спиртовом растворе.

Как было показано выше, при катодной поляризации на поверхности электрода происходит восстановление водорода по реакциям (10) и (11). При этом прикатодная область обедняется ионами H⁺ и ионное равновесие в растворе сдвигается в сторону избытка групп ОН^–. Иначе говоря, происходит подщелачивание прикатодного пространства. Тем самым создаются условия для протекания химической реакции образования гидроокиси эрбия, поскольку известно, что при равновесных условиях в растворах с рН 6.8–7.5 наблюдается химическая реакция образования гидроокисей лантаноидов Ln(OH)₃ [11, 12]:

Er³⁺ + OH^– ⇄ (ErOH)²⁺.                                                                                                 (13)

Кроме того, появляется избыток спиртовых радикалов по отношению к ионам водорода Н⁺. При этом происходит реакция объединения ионов Er³⁺ с радикалами спирта. Данная реакция проходит без участия свободных электронов, т. е. является химической реакцией:

C₂H₅O^– + Er³⁺ → Er(C₂H₅O)₃ .                                                                                      (14)

Таким образом, при достижении определенного значения кислотности раствора в прикатодной области начинает формироваться соединение Er(C₂H₅O)₃ по реакции (14). Эта реакция реализуется не только непосредственно у поверхности катода, но и в толще раствора на некотором удалении от катода. При этом концентрация эрбийсодержащих молекул будет максимальной у поверхности электрода и уменьшается с увеличением расстояния от электрода вглубь раствора.

По достижении определенной концентрации эрбийсодержащих молекул у поверхности электрода происходит образование геля. Этот гель, в последующем физически адсорбируясь на поверхности электрода, формирует эрбийсодержащий осадок.

Для исследования состава осадка были измерены ИК-спектры пропускания образцов и проведен ВИМС-анализ. Оба метода подтвердили наличие эрбия в составе осадка. На ИК-спектрах пропускания наблюдались полосы поглощения, соответствующие координационно-связанным (би- или монодетантно в симметрии C_2ν и C_s соответственно) группам ${\mathrm{NО}}_3^{-}$. Кроме того, в ИК-спектрах присутствовали полосы поглощения, связанные с наличием групп СН₃ и СН₂, характеризующих спиртовый радикал С₂Н₅О^–. При проведении ВИМС распыление образца осуществляли ионами азота. На рис. 6 представлен профиль распределения элементов в осажденной пленке от времени распыления ионами азота.

Как видно из рисунка, по всей толщине пленки в значительном количестве регистрируются эрбий, кислород и углерод. Профили распределения азота не приведены, поскольку распыление образца при регистрации ВИМС-спектра проводили ионами азота. Присутствие углерода в осадке подтверждает предположение о включении спиртового радикала (С₂Н₅О^–) в состав эрбийсодержащего осадка.

Таким образом, результаты химического, ИК- и ВИМС-анализа осадка, полученного при катодной поляризации платинового электрода в спиртовом растворе азотнокислого эрбия, показывают, что осадок содержит Er³⁺, OH^– и ${\mathrm{NО}}_3^{-}$  – группы и спиртовый радикал С₂Н₅О^–. Состав осадка можно представить как Er(OH)_x(NO₃) _y(С₂Н₅О)_z · nH₂O. Поскольку в соединениях степень окисления эрбия 3+, стехиометрические коэффициенты будут равны x + y + z = 3.

ЗАКЛЮЧЕНИЕ

Показано, что при катодной обработке платиновых электродов в 0.1 M Er(NO₃)₃ спиртовом растворе происходят реакции окислениявосстановления водорода и образуется гелеобразный осадок, содержащий эрбий. Установлено, что формирующийся осадок не является продуктом электронного обмена между катодом и компонентами раствора. Предложен следующий механизм формирования эрбийсодержащего осадка. Сначала реализуется электрохимический процесс катодного восстановления водорода на платиновых катодах. Этот процесс формирует ионный дисбаланс в прикатодной области и обуславливает увеличение щелочности раствора в прикатодном пространстве. Тем самым создаются условия для протекания химической реакции образования гидроокиси эрбия. Физическая адсорбция геля на поверхности катода и формирует эрбийсодержащий осадок. Установлено, что эрбийсодержащий осадок имеет состав Er(OH)_x(NO₃) _y(С₂Н₅О)_z · nH₂O, где x + y + z = 3.
