Phase formation and structure in the solid solutions of the (1 – х)BiFeO3–x/2PbFe1/2NB1/2O3–x/2PbFe2/3W1/3O3 system
- Authors: Glazunova E.V.1, Shilkina L.A.1, Nagaenko A.V.2, Verbenko I.A.1, Reznichenko L.A.1
-
Affiliations:
- Institute of Physics, Southern Federal University
- Institute of High Technologies and Piezotechnics, Southern Federal University
- Issue: Vol 87, No 9 (2023)
- Pages: 1255-1261
- Section: Articles
- URL: https://journals.rcsi.science/0367-6765/article/view/135480
- DOI: https://doi.org/10.31857/S0367676523702216
- EDN: https://elibrary.ru/KETQSP
- ID: 135480
Cite item
Abstract

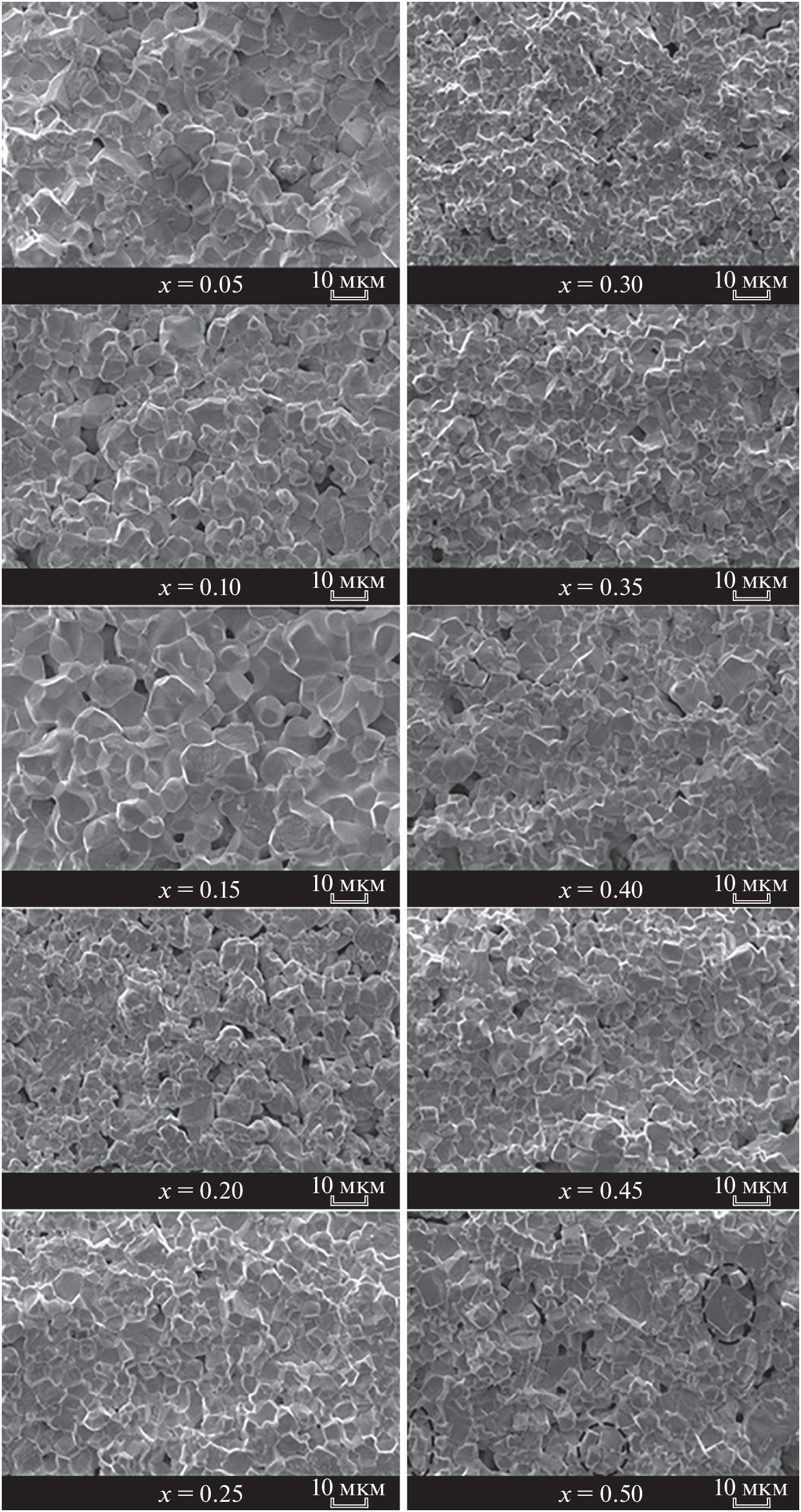

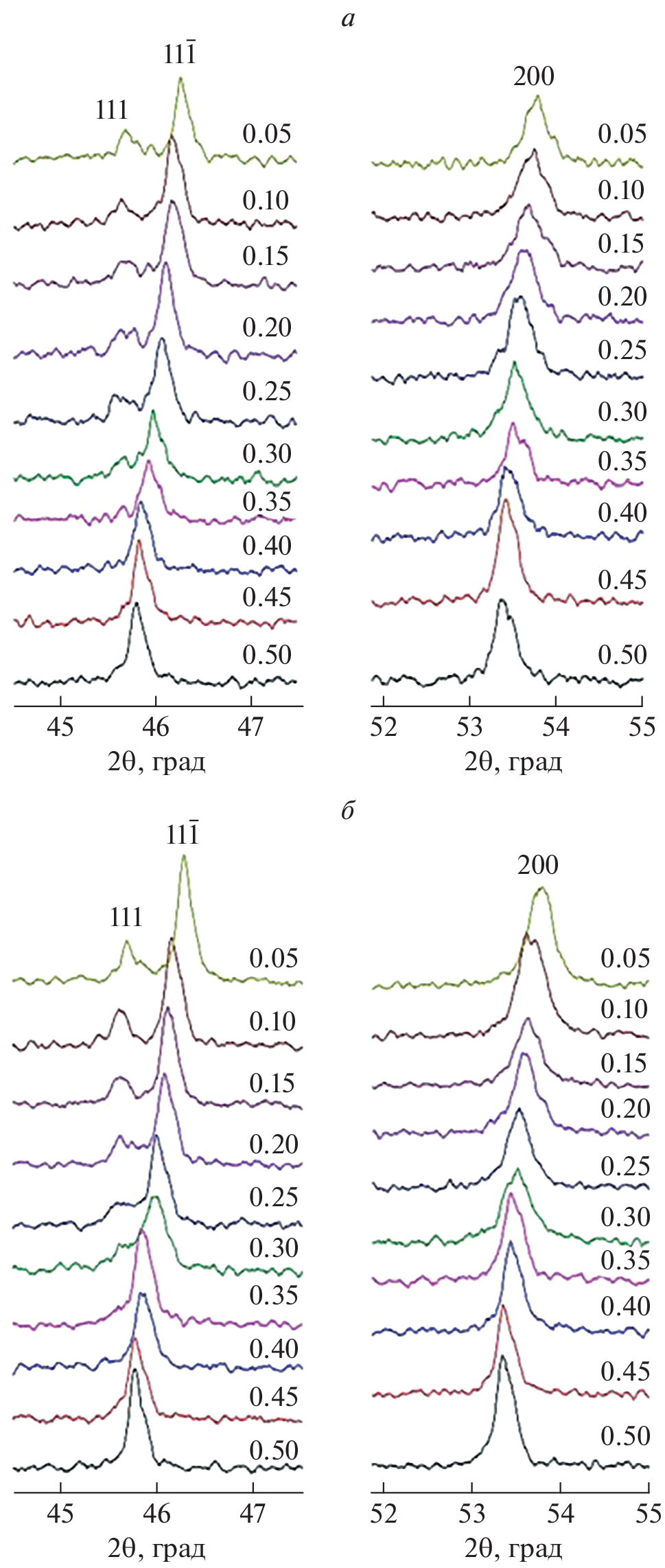

The solid solutions of the (1 – х)BiFeO3–x/2PbFe1/2Nb1/2O3–x/2PbFe2/3W1/3O3 system in the concentration range 0.05 ≤ х ≤ 0.50 were produced by solid state method and sintering using conventional ceramic technology. In the range 0.25 < x < 0.35, a morphotropic phase transition from the rhombohedral phase to the cubic phase was found. The difference in symmetry when “scaling” the material is shown. The influence of PbFe1/2Nb1/2O3 and PbFe2/3W1/3O3 on the grain structure formation was established.
About the authors
E. V. Glazunova
Institute of Physics, Southern Federal University
Author for correspondence.
Email: kate93g@mail.ru
Russia, 344090, Rostov-on-Don
L. A. Shilkina
Institute of Physics, Southern Federal University
Email: kate93g@mail.ru
Russia, 344090, Rostov-on-Don
A. V. Nagaenko
Institute of High Technologies and Piezotechnics, Southern Federal University
Email: kate93g@mail.ru
Russia, 344090, Rostov-on-Don
I. A. Verbenko
Institute of Physics, Southern Federal University
Email: kate93g@mail.ru
Russia, 344090, Rostov-on-Don
L. A. Reznichenko
Institute of Physics, Southern Federal University
Email: kate93g@mail.ru
Russia, 344090, Rostov-on-Don
References
- Фесенко Е.Г. Семейство перовскита и сегнетоэлектричество. М.: Атомиздат, 1972. 248 с.
- Phapale S., Mishra R., Das D. // J. Nucl. Mater. 2008. V. 373. P. 137.
- Carvalho T.T., Tavares P.B. // Mater. Lett. 2008. V. 62. P. 3984.
- Matteppenevar Sh., Rayaprol S., Angadi B., Sahoo B. // J. Alloys Compounds. 2016. V. 677. No. 8. P. 27.
- Matteppanavar S., Shivaraja I., Rayaprol S. et al. // J. Supercond. Nov. Magn. 2017. V. 30. No. 5. Art. No. 1317.
- Nagaraja T., Dadami S. T., Matteppanvar S. et al. // AIP Conf. Proc. 2018. V. 1942. Art. No. 140041.
- Nagaraja T., Dadami S.T., Basavaraj Angadi // AIP Conf. Proc. 2018. V. 1953. Art. No. 070013.
- Li H., Zhuang J., Bokov A.A. et al. // J. Eur. Ceram. 2021. V. 41. P. 310.
- Shivaraja I., Matteppanavar S., Deshpande S.K. et al. // J. Alloys Compounds. 2019. V. 800. P. 334.
- Zhu W.M., Ye Z.-G. // Ceram. Int. 2004. V. 30. P. 1435.
- Садыков Х.А., Вербенко И.А., Резниченко Л.А. и др. // Констр. композ. матер. 2013. № 2. С. 50.
- Powder diffraction file. Data card. Inorganic section. Set 42, card 181. Swarthmore: JCPDS, 1948.
- Powder diffraction file. Data card. Inorganic section. Set 20, card 836. Swarthmore: JCPDS, 1948.
- Вест А. Химия твердого тела теория и приложения. Часть 1. М.: Мир, 1988. 558 с.
- Галахов Ф.Н. Диаграммы состояния систем тугоплавких оксидов. Вып. 5. Ч. 4. Л.: Наука, 1988. 348 с.
- Галахов Ф.Н. Диаграммы состояния систем тугоплавких оксидов. Вып. 5. Ч. 2. Л.: Наука, 1986. 359 с.
- Ma J., Ma W., Li Q. et al. // J. Mater. Sci. Mater Electron. 2014. V. 25. P. 3695.
- Shi J., Chen X., Sun C. et al. // Ceram. Int. 2020. V. 46. P. 25731.
