Регулируемая акустическая линия задержки как фазовращатель

Обложка

Цитировать

Полный текст

Открытый доступ Открытый доступ
Доступ закрыт Доступ предоставлен
Доступ закрыт Только для подписчиков

Аннотация

Экспериментально исследована акустическая линия задержки, состоящая из двух пластин ниобата лития Y–X среза толщиной 0.2 мм, расположенных друг на друге. На краю каждой пластины расположен встречно–штыревой преобразователь. На один преобразователь подается ВЧ напряжение (импульсное или непрерывное), которое возбуждает пьезоактивную акустическую волну с поперечно–горизонтальной поляризацией, бегущую в первой пластине. Электрическое поле этой волны, проникая во вторую пластину, возбуждает в ней акустическую волну, которая преобразуется в электрический сигнал с помощью второго встречно–штыревого преобразователя. Меняя расстояние между преобразователями путем сдвига одной пластины относительно другой, можно менять фазу выходного сигнала и время задержки.

Полный текст

Доступ закрыт

Об авторах

Б. Д. Зайцев

Саратовский филиал Института радиотехники и электроники им. В.А. Котельникова Российской академии наук

Автор, ответственный за переписку.
Email: zai-boris@yandex.ru
Россия, Саратов

И. А. Бородина

Саратовский филиал Института радиотехники и электроники им. В.А. Котельникова Российской академии наук

Email: zai-boris@yandex.ru
Россия, Саратов

А. А. Теплых

Саратовский филиал Института радиотехники и электроники им. В.А. Котельникова Российской академии наук

Email: zai-boris@yandex.ru
Россия, Саратов

А. П. Семёнов

Саратовский филиал Института радиотехники и электроники им. В.А. Котельникова Российской академии наук

Email: zai-boris@yandex.ru
Россия, Саратов

Список литературы

  1. Зацепин А. Ф. Физические основы ультразвуковой дефектометрии: учебное пособие. Ч. 2. Екатерин-бург: ГОУ ВПО УГТУ–УПИ, 2006. 117 с.
  2. Макалкин Д. И., Карабутов А. А., Саватеева Е. В. Прецизионное измерение групповой скорости ультразвука твердых сред в образцах миллиметровой толщины // Акуст. журн. 2023. Т. 69. № 6. С. 685–694.
  3. Коробов А. И., Кокшайский А. И., Ширгина Н. В., Ахматгалиев В. А. Генерация высших акустических гармоник на плоской шероховатой границе двух твердых тел // Акуст. журн. 2017. Т. 63. № 5. С. 481–488.
  4. Коробов А. И., Ширгина Н. В., Кокшайский А. И. Влияние давления на нелинейное отражение упругих волн от границы двух твердых сред // Акуст. журн. 2015. Т. 61. № 2. С. 182–190.
  5. Кокшайский А. И., Коробов А. И., Ширгина Н. В. Диагностика упругих свойств плоской границы двух шероховатых сред поверхностными акустическими волнами // Акуст. журн. 2017. Т. 63. № 2. С. 152–157.
  6. Гуляев Ю. В., Плесский В. П. Щелевые акустические волны в пьезоэлектрических материалах // Акуст. журн. 1977. Т. 23. № 5. С. 716–723.
  7. Балакирев М. К., Богданов С. В., Горнаков А. В. Экспериментальное исследование щелевых волн в LiJ03 // ФТТ.1979. Т. 21. № 8. С. 2508–2510.
  8. Балакирев М. К., Гилинский И. А. Волны в пьезо-кристаллах. Новосибирск: Наука, Сибирское Отделение, 1982. 239 с.
  9. Зайцев Б. Д., Кузнецова И. Е. Акустические волны в тонких пьезоэлектрических пластинах. М.: Радиотехника, 2018. 239 с.
  10. Двоешерстов М. Ю., Чередник В. И., Петров С. Г., Чириманов А. П. Численный анализ свойств щелевых электроакустических волн // Акуст. журн. 2004. Т. 50. №6. С. 776–782.
  11. Borodina I. A., Zaitsev B. D., Kuznetsova I. E., Teplykh A. A. Acoustic waves in a structure containing two piezoelectric plates separated by an air (Vacuum) gap // IEEE Trans. Ultrason. Ferroelectr. Freq. Control. 2013. V. 60. № 12. P. 2677–2681.
  12. Borodina I. A., Zaitsev B. D., Burygin G. L., Guliy O. I. Sensor based on the slot acoustic wave for the noncontact analysis of the bacterial cells – Antibody binding in the conducting suspensions // Sensors and Actuators B: Chemical, Sensors and Actuators, B. 2018. V. 268. P. 217–222.
  13. Borodina I. A., Zaitsev B. D., Teplykh A. A. The influence of viscous and conducting liquid on characteristics of slot acoustic wave // Ultrasonics. 2018. V. 82. P. 39–43.
  14. Морган Д. Устройства обработки сигналов на поверхностных акустических волнах. М.: Радио и связь, 1990. 415 с.
  15. Харкевич А. А. Основы радиотехники. 3-е изд. стер. М.: ФИЗМАТЛИТ, 2007. 512 с.
  16. Ханов А. М., Муратов К. Р., Муратов Р. А., Гашев Е. А. Финишная абразивная обработка хрупких материалов // СТИН. 2014. № 4. С. 33–37.

Дополнительные файлы

Доп. файлы
Действие
1. JATS XML
Скачать

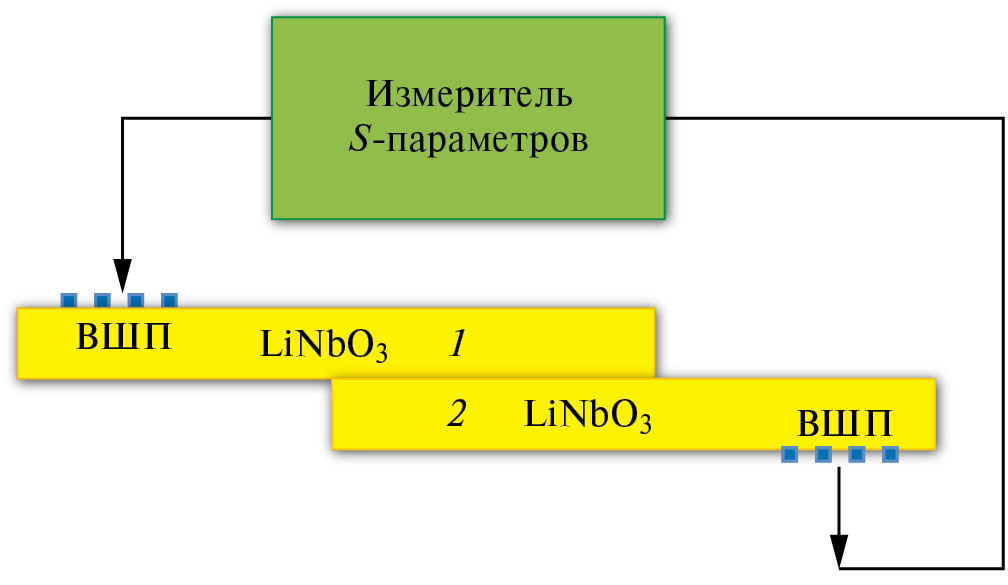

2. Рис. 1. Схема линии задержки, состоящая из двух пьезоэлектрических пластин ниобата лития Y-среза

Скачать (61KB)
Метаданные
3. Рис. 2. Частотные зависимости полных потерь S12 для соединенных линий задержки, при расстоянии между ВШП (а) – 8 мм и (б) – 18 мм

Скачать (95KB)
Метаданные

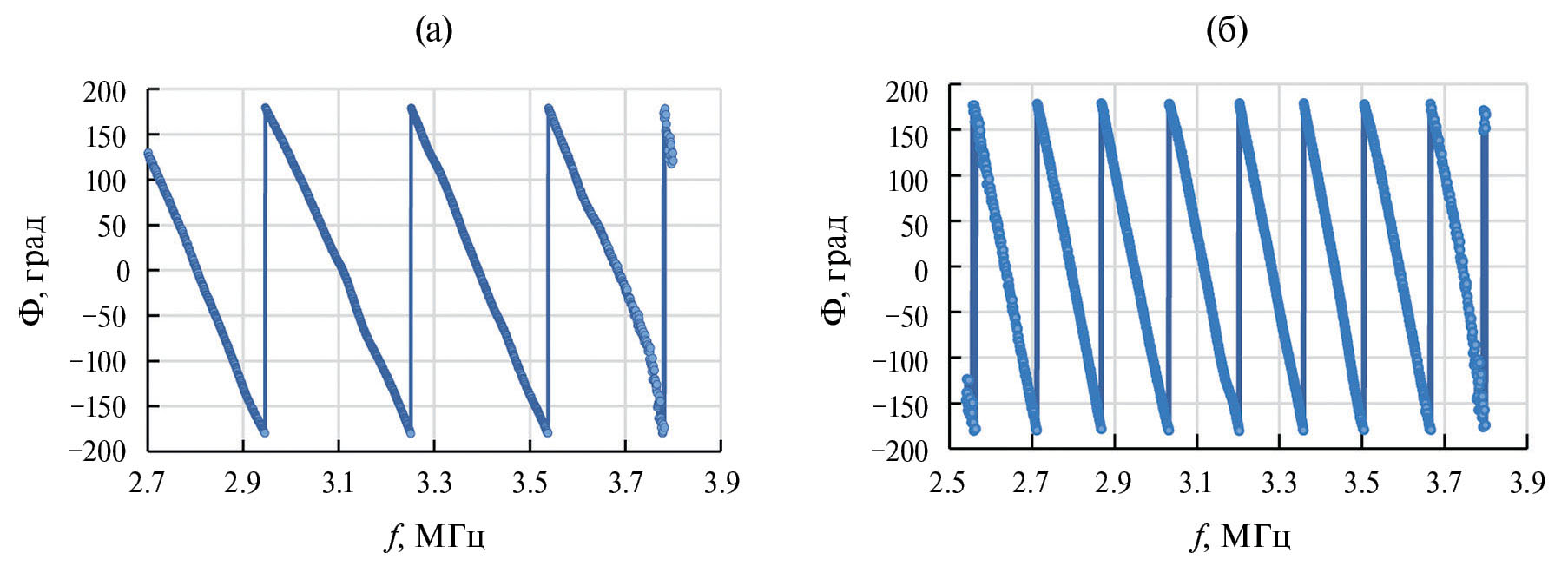

4. Рис. 3. Частотные зависимости фазы выходного сигнала Φ соединенных линий задержки при расстоянии между ВШП (а) – 8 мм и (б) – 18 мм

Скачать (140KB)
Метаданные

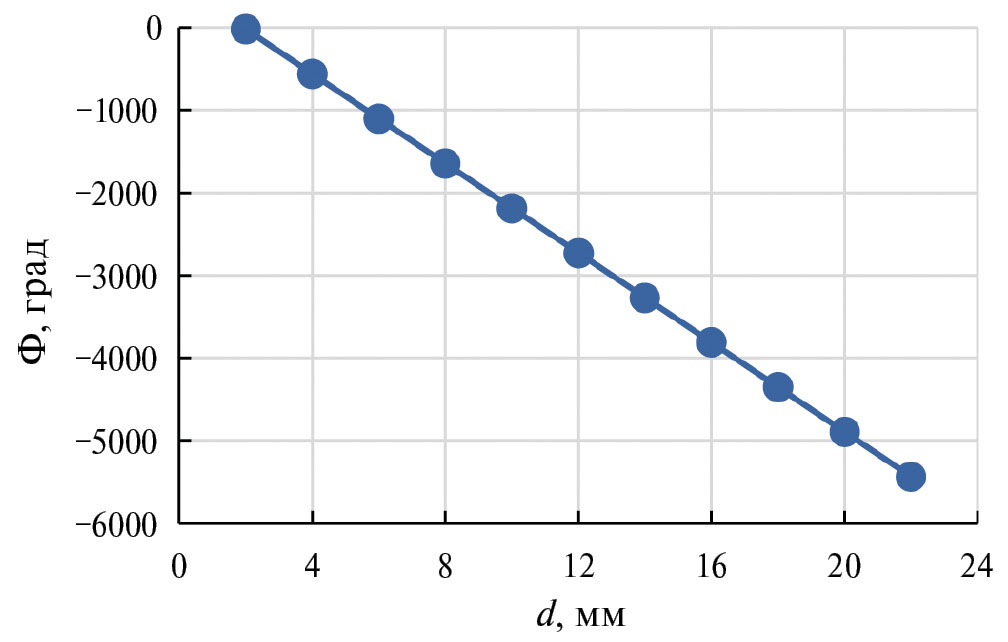

5. Рис. 4. Зависимость фазы Φ выходного сигнала от расстояния между ВШП

Скачать (61KB)
Метаданные

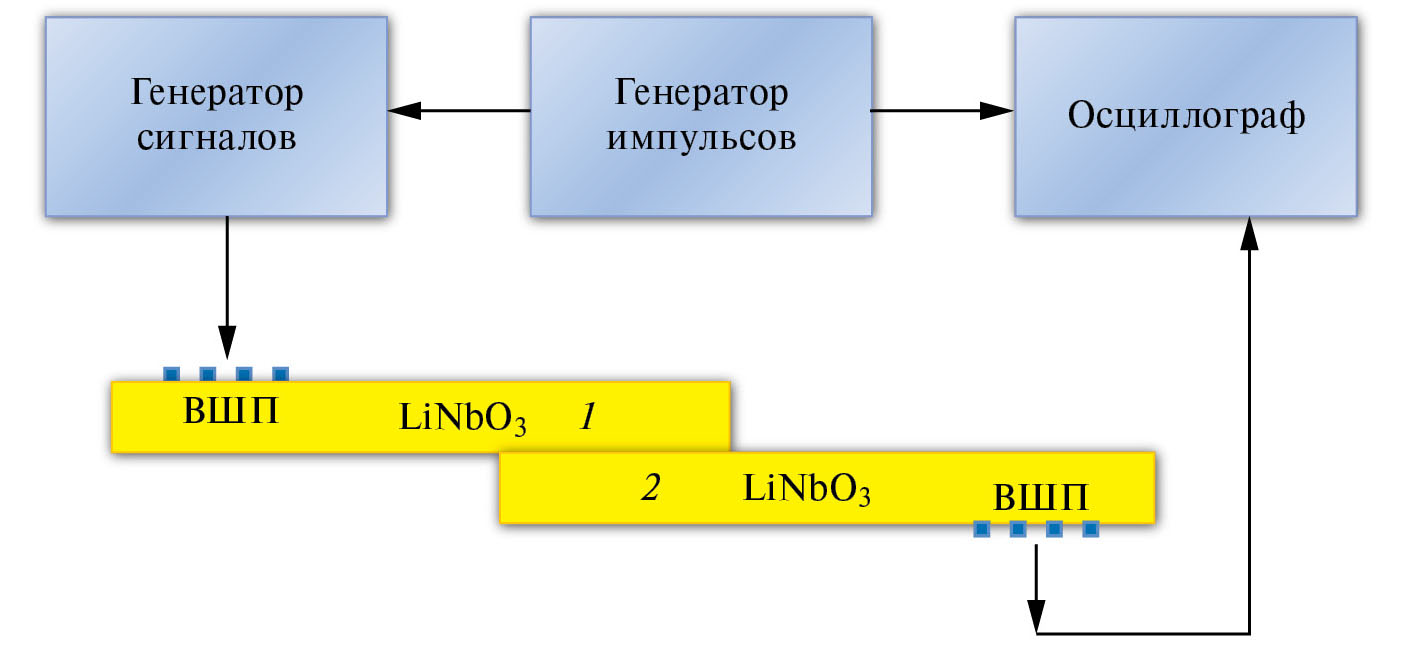

6. Рис. 5. Схема установки для измерения группового времени задержки

Скачать (76KB)
Метаданные

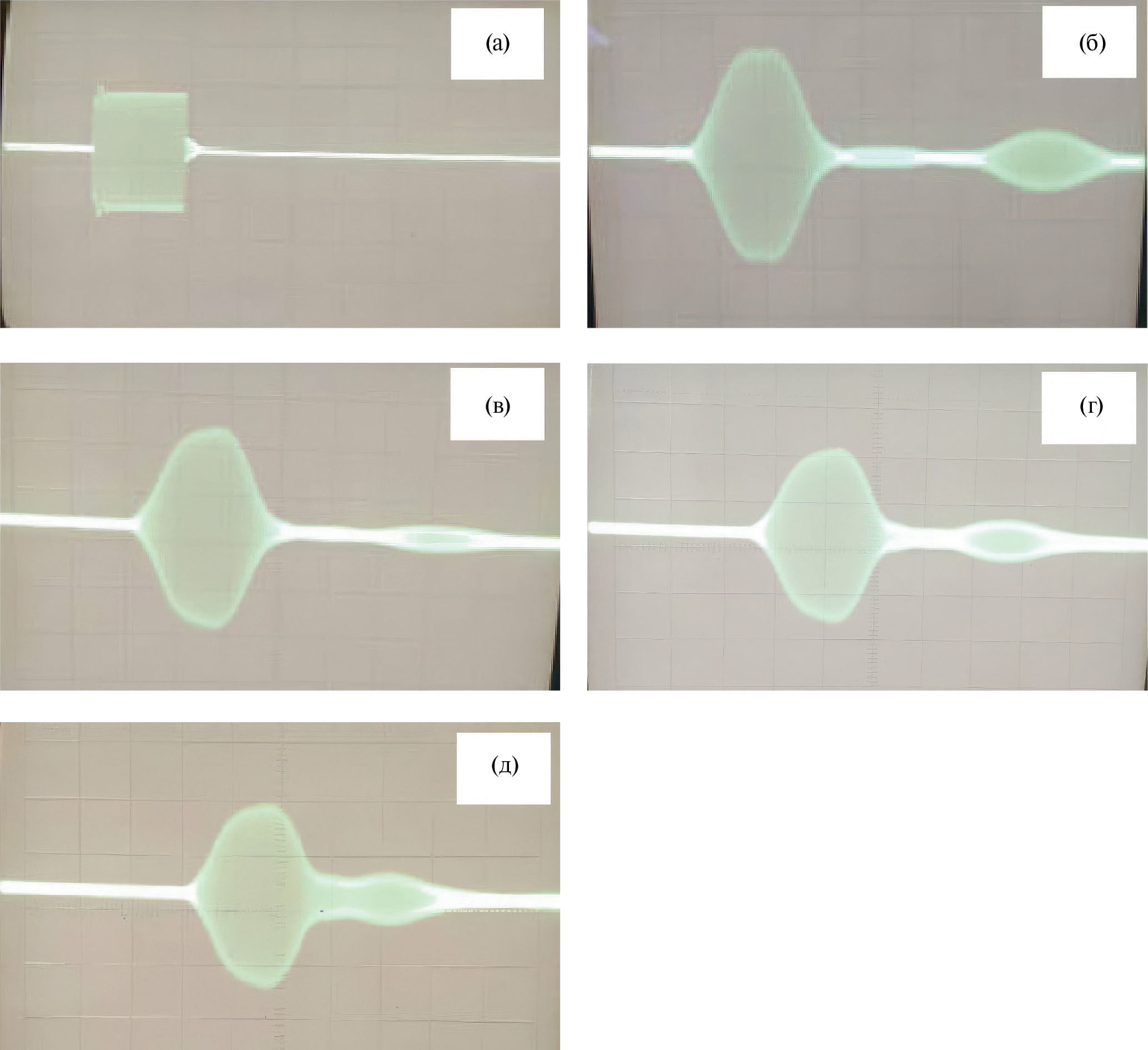

7. Рис. 6. Осциллограммы (а) – зондирующего сигнала и задержанного сигнала с расстоянием между ВШП (б) – 2 мм, (в) – 7 мм, (г) – 12 мм и (д) – 17 мм

Скачать (179KB)
Метаданные

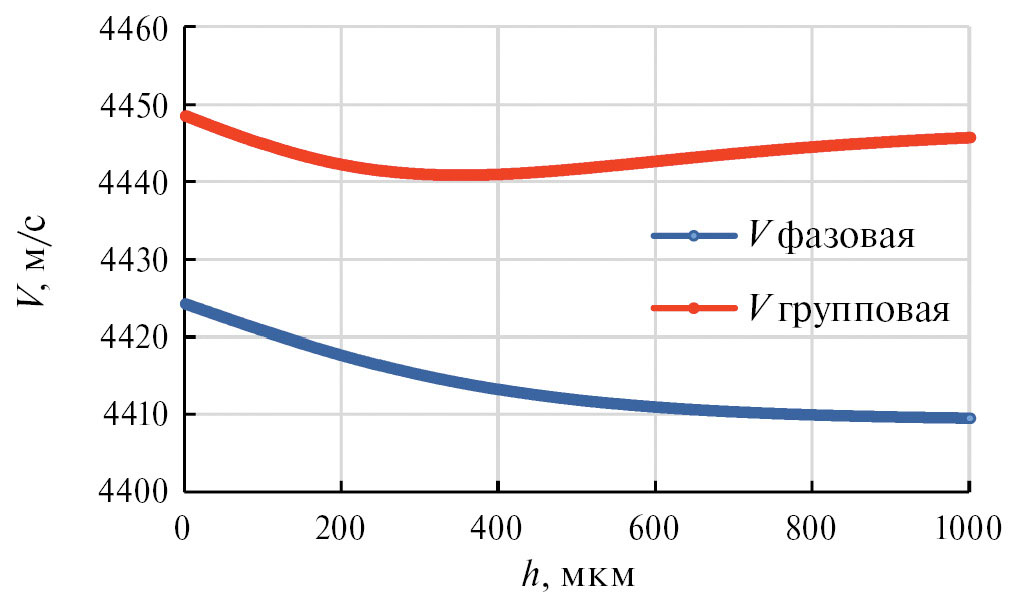

8. Рис. 7. Зависимости фазовой и групповой скоростей от величины зазора между пьезоэлектрическими пластинами

Скачать (73KB)
Метаданные
