Interference of echo-signals from spherical scatterers located near the seabed

Abstract

The paper investigates the impact of the seabed on the echo signal from spherical scatterers. The seabed is modeled as a liquid absorbing half-space. The transmitter/receiver is located in the water half-space. The distance between the transmitter/receiver and the scatterer is assumed to be large compared to the wavelengths of acoustic waves in water and the seafloor. Numerical results are obtained for acoustically rigid spherical scatterers of the same radius. Interaction between the scatterers is not taken into account. The echo signal from a single sphere over a wide frequency range is computed using a method proposed by R.H. Hackman and G.S. Sammelmann, with a crucial step being the computation of the scattering coefficients of the sphere. Asymptotic formulae obtained using the saddle-point method are used in the paper to compute these coefficients. The obtained asymptotic expressions for the scattering coefficients of the sphere significantly reduce the number of summands in the formula for the form function of the echo signal.

Full Text

1. ВВЕДЕНИЕ

Задача акустического рассеяния несколькими объектами имеет многочисленные практические приложения. Самый простой случай рассеяния объектами конечных размеров соответствует рассеянию двумя сферами. Обширную библиографию, посвященную этой задаче, можно найти в работах [1–14]. Однако, случай, когда рассеиватель располагается вблизи границы раздела двух сред, не был рассмотрен за исключением статьи [15], где сферические рассеиватели располагались в поглощающем дне, а источник/приемник — в водном полупространстве.

В настоящей работе исследуется интерференция эхосигналов от сферических рассеивателей, расположенных вблизи дна, которое моделируется жидким поглощающим полупространством. Модель жидкого дна характеризуется тремя параметрами: продольной скоростью звука cb, плотностью ρb и параметром затухания δ. Для модели песчаного дна, рассмотренной в этой статье, показатель преломления

n=ccb1+iδ,

Где δ = 0.01. Точечный источник, излучающий сферическую падающую волну с циклической частотой ω, находится в точке M однородного водного полупространства. Приемник также находится в точке M. Геометрия задачи показана на рис. 1.

Вообще говоря, сферы могут иметь разные радиусы. Однако, для простоты, при численном моделировании предполагается, что их радиусы совпадают.

Эхосигнал от одной сферы в широком диапазоне частот вычисляется с помощью метода, предложенного в работах [16, 17]. Возникающие коэффициенты рассеяния сферы вычисляются с помощью метода перевала (см, например, [18]). Полученные асимптотические выражения позволяют существенно сократить число слагаемых в формуле для функции формы эхосигнала.

Альтернативной техникой для вычисления коэффициентов рассеяния сферы является метод комплексных источников [19–22]. Этот метод практически не имеет альтернативы, если расстояние между источником/приемником и рассеивателем мало. Однако, применение метода комплексных источников не позволяет сократить число слагаемых в формуле для функции формы эхосигнала столь же существенно, как при использовании метода перевала. Поэтому в настоящей статье для вычисления коэффициентов рассеяния сферы применяется метод перевала.

Целью этой статьи является изучение интерференционной структуры эхосигналов от двух или более сферических рассеивателей, находящихся вблизи поглощающего дна. В [6] показано, что в случае двух сферических рассеивателей радиуса  переотражением сигналов между ними можно пренебречь, если расстояние d между рассеивателями больше 8a. В данной статье неравенство d>8a предполагается выполненным.

Все вычисления и графики этой статьи выполнены с использованием системы Wolfram Mathematica. Для вычисления специальных функций, таких как сферические функции Ханкеля или сферические функции Бесселя, используются встроенные алгоритмы.

ЭХОСИГНАЛ ОТ ОДНОЙ СФЕРЫ, РАСПОЛОЖЕННОЙ ОКОЛО ДНА



Рис. 1. Геометрия задачи. С каждой из рассеивающих сфер связана своя система координат: для первой сферы радиуса a это , для второй сферы радиуса ã это Oyz; d – расстояние между центрами сфер. Излучатель и приемник находятся в точке M. Õũz~



Для определенности рассмотрим сферический рассеиватель радиуса a с центром в точке O (см. рис. 1). Для вычисления эхосигнала от этого рассеивателя воспользуемся методом, предложенным в [16, 17], где акустический потенциал эхосигнала представлен в виде

Φ=Φ=ikl=0Tlm=0lAmlrCmlr.                                                                              (1)

При этом потенциал падающей волны в начале координат в отсутствие рассеивателя дается формулой Φinc = exp(ikr)/(4πr). В (1) k = ω/c – волновое число в воде, T1 – элементы диагональной -матрицы сферы, которые находятся из граничных условий на поверхности сферы. Для акустически жесткой сферы

Tl=j'lkahl1'ka                                                                                                                      (2)

где hl1x – сферическая функция Ханкеля 1-го рода, jlx – сферическая функция Бесселя, штрих у сферических функций обозначает производную по всему аргументу.

Коэффициенты рассеяния сферы Amlr имеют вид

Amlr=ilm+1εm2π0qdqhJmqyΠlmhk×(1)l+meihz+Vqe2ihb+ihz                   (3)

Здесь Jm – цилиндрическая функция Бесселя порядка m; q и hq=k2q2 – горизонтальная и вертикальная компоненты волнового вектора в воде; ε0 = 1 и εm = 2 при m ≥ 1; Πlmx – нормированная присоединенная функция Лежандра, которая связана с присоединенной функцией Лежандра Plmx порядка l и ранга m соотношением (см., например, [23])

Πlmx=2l+12lm!l+m!Plmx;

V(q) – коэффициент отражения от границы раздела вода/дно [18]

Vq=ρbhρhbρbh+ρhb                                                                                                                  (4)

где ρ и ρb — плотности воды и дна соответственно; hb=hbq=kb2q2, kb=ω/cb — волновое число в дне. При этом предполагается, что на комплексной q - плоскости Imh (q)0, Imhb (q)0..

В этой статье мы будем использовать приближение однократного рассеяния, когда Cml (r ) = Aml (r), пренебрегая тем, что каждая сферическая гармоника после отражения от плоской границы раздела расщепляется на сумму гармоник. Сравнение эхосигналов от упругой сферической оболочки, вычисленных при 0 < ka ≤ 55 и небольших расстояниях между источником/приемником и сферой с учетом многократного рассеяния и в приближении однократного рассеяния, было проведено в [24]. В этой работе водная среда предполагалась полупространством, а оболочка, наполненная воздухом, располагалась у песчаного дна.

Количество слагаемых, которые надо просуммировать в (1), определяется тем, что для акустически жесткой сферы коэффициенты T1 начинают экспоненциально убывать при 1 > ka ≤ 1. В [25] для упругих оболочек получена формула

maxl=lmax=ka+4.05ka1/3+3,                                                                                        (5)

где [x] — целая часть x. Проведенные вычисления показали, что для акустически жесткой сферы правило (5) также применимо. Для a =0.3 м, c = 1500 м/с и f = 60 кГц при вычислении акустического потенциала сферического отражателя необходимо вычислить более чем 4500 коэффициентов рассеяния сферы, которые даются формулой (3) и представляют собой интегралы от быстро осциллирующих функций по бесконечному промежутку интегрирования. Ниже с помощью метода перевала для интегралов (3) будут получены асимптотические формулы, которые могут быть использованы при достаточно больших расстояниях между источником и отражателем.

Представим коэффициент рассеяния сферы Aml (r) в виде суммы двух слагаемых

Amlr=Amlfr+Amldr                                                                                                                         (6)

Amlfr=ilm+1(1)l+mεm2π0qdqhJmqyΠlmhkeihz                                                                (7)

Amldr=ilm+1εm2π0qdqhJmqy × ΠlmhkVqeih2b+z                                                        (8)

Интеграл может быть вычислен в явном виде [17]

Amlfr=ikεm2πhl1krΠlmcosθ.                                                                                                      (9)

Вклад этого слагаемого в эхо-сигнал (2) дает

Φf=ikl=0Tlm=0lAmlfr2.                                                                                                      (10)

Используя теорему сложения для присоединенных функций Лежандра [26], сумму по m можно записать в виде

m=0lAmlfr2 = k2 2l+14π hl1kr2,

Таким образом,

Φf=ik4πl=02l+1 Tl hl1kr2,                                                                                                (11)

т.е. вклад Φ(f) в Φ описывает эхосигнал от рассеивающей сферы, находящейся в изотропном водном пространстве (см., например, [27]).

Интеграл (8) вычисляется в явном виде, только если коэффициент отражения V(q) не зависит от q. Тогда

Amldr=ik(1)l+mεm2π V hl1krd Πlmcosθd,                                                                            (12)

где rd=y2+(2b+z)2, θd=arctgy2b+z,cosθd=2b+zrd.                                                                                                (13)

В этом случае

Φd=ikl=0Tlm=0lAmldr2=ikV24πl=02l+1 Tl hl1krd2,                                         (14)

т.е. вклад Φ(d) в Φ описывает эхосигнал от образа рассеивающей сферы, отраженной от границы раздела вода/дно.

Наконец, для слагаемого Φ(f,d)

Φf,d=2ikl=0Tlm=0lAmlfrAmldr,                                                                                            (15)

используя теорему сложения для присоединенных функций Лежандра [26], получаем (V = const)

Φf,d=ikV2πl=02l+1 Tlhl(1)kr × hl(1)krdPly2-2bz-z2r rd.                                                       (16)

Таким образом, в случае границы раздела вода/дно с V = const эхосигнал от рассеивающей сферы может быть представлен в виде суммы потенциалов, определяемых по формулам (11), (14), (16)

Φ=Φf+Φd+Φf,d                                                                                                              (17)

Если коэффициент отражения V(q) зависит от q, то интеграл (8) в явном виде не вычисляется. По аналогии с [28, 29], вычисляя интеграл (8) с помощью метода перевала, в главном приближении при krd ⟶ ∞ получаем

Amldr~(1)mεm2π 1rd ΠlmcosθdV^Θdeikrdπl2 ,                                              (18)

где rd и θd  определяются формулами (13),

V^θ=χcosθd-n2-1+cos2θdχcosθd+n2-1+cos2θd,                                                                                                  (19)

χ =  ρb — отношение плотностей дна и воды.

Если θd < α*, где α* = arcsin c/cb – угол полного внутреннего отражения, то формула (18) и теорема сложения для присоединенных функций Лежандра дают (17), где Φ(f) определяется (11),

Φd=ikl=0Tlm=0lAmldr2~iV24πkrd2e2ikrdi=0-1l2l+1Tl,                                            (20)

Φf,d~iV22πkrde2ikr+rd×i=02l+1TlPlcosθ+θd.                                                                    (21)

Если V^ = const, то формулы (20), (21) совпадают с (14), (16) соответственно, если сферическую функцию Ханкеля 1-го рода hl1x заменить главным членом ее асимптотического разложения при x → ∞

hl1x=π2xHl+1/21x ~ 1xexpixπl+1/2.

Если θd > α*, где α* = arcsin c/cb – угол полного внутреннего отражения, то в формуле (18) появляется дополнительное слагаемое – боковая волна

Aml(d)~-1m+1εm2πlmcos α*krd2Ψ α*, θd × expikrdcosα*- θd-iπl/2                               (22)

где

Ψα*,θd=2nχcosα*sinθdsinα*θd32.                                                                                       (23)

Появление слагаемого (22) математически связано с вкладом точки ветвления подынтегрального выражения (8).

Формула (22) теряет смысл, если c/cb → 1, т. к. cosα*=1sin2α*=1c/cb2, и если θd→ α*. Аналогично тому, как это получено в [18] для классической боковой волны, можно показать, что формулы (18) и (22) справедливы при условии, что krd(θdα*)21.

В этом случае, как показано в [29], к сумме (17) добавляются новые слагаемые, связанные с наличием боковой волны:

Ф^(f,d)=-2ikl=0Tim=0lAml(f)rA^ml(d)r~iV22πk2r rd2Ψα*,θdeikr+rdcosα*,θd××l=0-1l2l+1TlPlcosθ+α*,                     (24)

Ф^(d,d)=-2ikl=0Tim=0lAml(d)rA^ml(d)r~iV22πk2 rd3V^θdΨα*,θdeikr+rdcosα*,θd××l=02l+1TlPlcosα*+θd,              (25)

Ф^(d)=-ikl=0Tim=0lAml(d)r2~i4πk3 rd4Ψα*,θd2××e2ikrdcosα*,θdl=0-1l2l+1Tl,                                                     (26)

где функция Ψα*,θd дается формулой (23).

МОДЕЛИРОВАНИЕ ФУНКЦИИ ФОРМЫ ДЛЯ ОДНОГО СФЕРИЧЕСКОГО РАССЕИВАТЕЛЯ, НАХОДЯЩЕГОСЯ ВБЛИЗИ ДНА

Для исследования зависимости эхосигнала от частоты рассмотрим функцию формы акустического рассеяния, которая в случае изотропного водного пространства определяется как

Ffka=2raΦfkaΦinc,                                                                                                 (27)

где Ф(f)(ka) — акустический потенциал эхосигнала в точке приемника (11), Фinc = exp(ikr)/4πr) — потенциал падающей волны в начале координат в отсутствие рассеивателя.

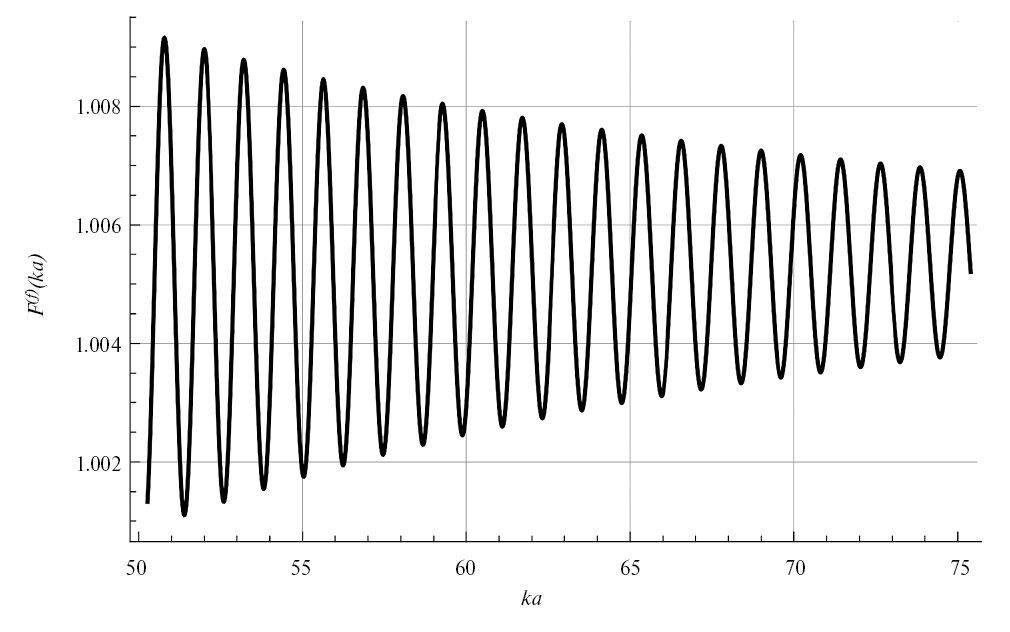

Рис. 2. Функция формы эхосигнала, отраженного от акустически жесткой сферы радиуса a = 0.3 м, находящейся в изотропном водном пространстве; y = 50 м, z = 20 м; 40 ≤ f ≤ 60  кГц.



На рис. 2 показана зависимость функции формы F(f)(ka) от ka  для эхосигнала, отраженного от акустически жесткой сферы радиуса a = 0.3 м, находящейся в изотропном водном пространстве с c = 1500 м/с и ρ = 1000 кг/м³, y = 50 м, z = 20 м, r = 53.85 м (см. рис. 1); 40 ≤ f ≤ 60 кГц. В этом случае эхосигнал состоит из двух компонент: зеркального отражения и поверхностной волны Франца, которая возбуждается на поверхности сферы на границе освещенной и теневой областей. Разность времен прихода этих двух волн в точке M равна

ΔT=2r2a2+πa2ra/c

что дает период осцилляций f = 1/∆T. Выражая период осцилляций через ka, получаем kaf = af/c. Для r = 53.85 м и a = 0.3 м это дает kaf = 1.22. На рис. 2 интерференция между двумя составляющими эхосигнала порождает осцилляции с периодом, равным 1.21.

Пусть теперь рассеиватель находится у песчаного дна. Скорость звука в дне cb = 1600 м/с, показатель преломления n = c/cb(1+iδ), где δ = 0.01, плотность дна ρb = 1800 кг/м³, y = 50 м, z = 20 м, b = 5 м (см. рис. 1). В этом случае функция формы определяется равенством

Fka=2raФkaФinc                                                                                                     (28)

где Φ(ka) — акустический потенциал эхосигнала в точке приемника (см. (17), (11), (20), (21)), Фinc = exp(ikr)/4πr) — потенциал падающей волны в начале координат в отсутствие рассеивателя (см. [17]). Рис. 3 состоит из двух частей: часть (a) показывает зависимость функции формы от ka при 40 ≤ f ≤ 60 кГц; часть (б) — при 55≤ ka ≤ 60 . Пунктирная линия на рис. 3б — это функция формы для эхосигнала от сферы, находящей в изотропном водном пространстве (см. рис. 2). В этом случае α* = arcsin c/cb= 1.22 рад, d = arctg y/(2b+z) = 1.03 рад, т.е. d < α*, krd(d – α*)2 = 99.26  1.

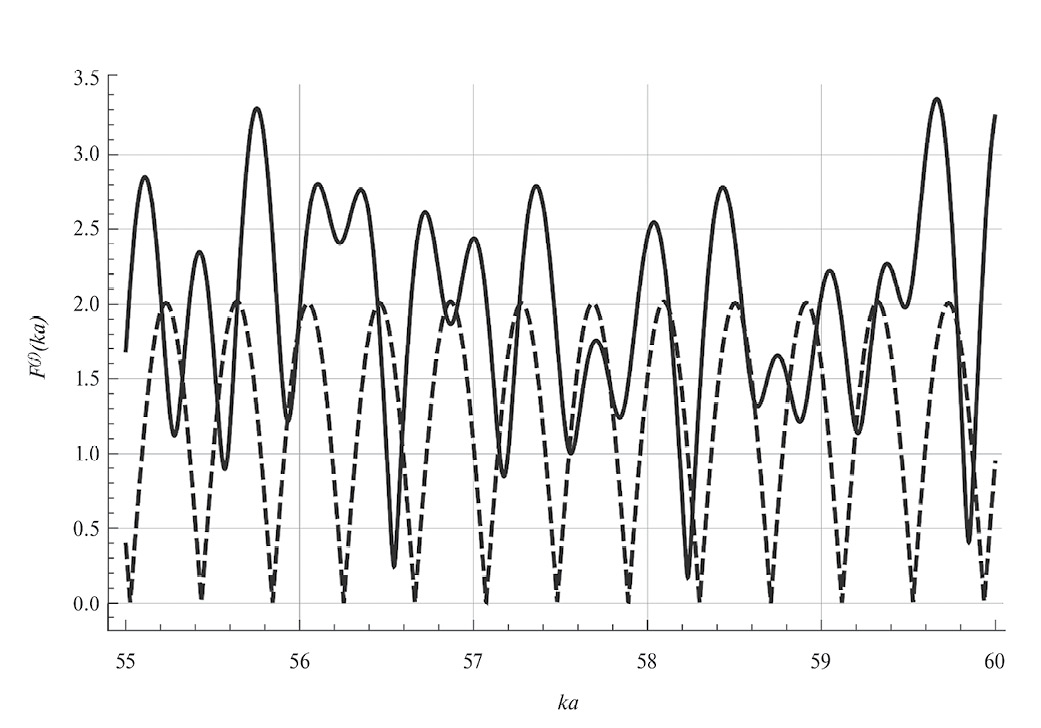

Рис. 3. Функция формы эхосигнала, отраженного от акустически жесткой сферы радиуса a = 0.3 м, находящейся у песчаного дна; y = 50 м, z = 20 м, b = 5 м; (a) —40 ≤ f ≤ 60 кГц, (б) — 55≤ ka ≤ 60 . Пунктирная линия — функция формы для эхосигнала от сферы, находящей в изотропном водном пространстве.



Дополнительный сигнал, отраженный от дна, усиливает эхосигнал от сферического рассеивателя почти в два раза.

Сравнение результатов вычислений в нескольких точках интервала 55≤ ka ≤ 60 значений функции формы F(ka), полученных с использованием асимптотических выражений (17), (11), (20), (21), и точных значений функции формы, вычисленных по формулам (1)–(3), показало, что во всех этих точках разница между полученными значениями не превосходит 10–5.

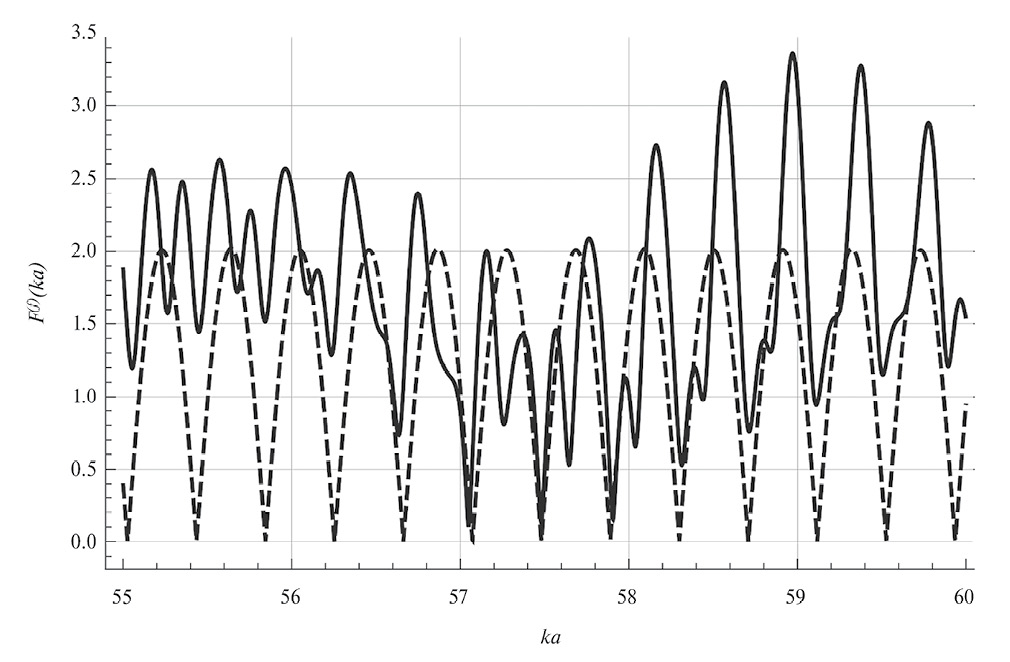

Рис. 4. Функция формы эхосигнала, отраженного от акустически жесткой сферы радиуса a = 0.3 м, находящейся у песчаного дна; y = 50 м, z = 20 м, b = 1 м; (a) — 40 ≤ f ≤ 60 кГц, (б) — 55≤ ka ≤ 60 . Пунктирная линия — функция формы для эхосигнала от сферы, находящей в изотропном водном пространстве.



На рис. 4 рассеиватель приближен к дну: b = 1 м. Все остальные параметры те же, что для рис. 3. Сравнение рис. 3 и 4 показывает, что при приближении рассеивателя к дню эхосигнал существенно усиливается. Период осцилляций функции формы также увеличивается.

Если акустически жесткая сфера находится в поглощающем дне, а источник/приемник в воде, то график функции формы для эхосигнала, как функция ka, представляет собой осциллирующую с маленькой амплитудой монотонно убывающую кривую (см. [15]).

ИНТЕРФЕРЕНЦИЯ ЭХОСИГНАЛОВ ОТ ДВУХ СФЕРИЧЕСКИХ РАССЕИВАТЕЛЕЙ, НАХОДЯЩИХСЯ ВБЛИЗИ ДНА

Функция формы двух сферических рассеивателей одного и того же радиуса , находящихся в изотропном водном пространстве, определяется следующим образом (см. [6])

Ffka=2ar ΦfkaΦinc+r~ Φ~fkaΦ~inc,                                                                                                (29)

где Φ~fka – акустический потенциал в случае акустически жесткой сферы радиуса ã = a = 0.3 м с центром в точке , находящейся в изотропном водном пространстве; Φ~inc – потенциал падающей волны в точке Õ в предположении, что рассеиватель отсутствует, Φ~inc =expikr~/4πr~. Будем предполагать, что y =50 м, =45 м, zz~ = 20 м, т.е. d = 5 м. При этом с каждой из рассеивающих сфер связана своя система координат: для первой сферы это Oyz, для второй сферы это O~y~z~  (см. рис. 1).

На рис. 5 представлена зависимость функции формы (29) от ka. На рис. 5а показана зависимость функции формы от ka при 40 ≤ f ≤ 60 кГц; на рис. 5б — при 55≤ ka ≤ 60.

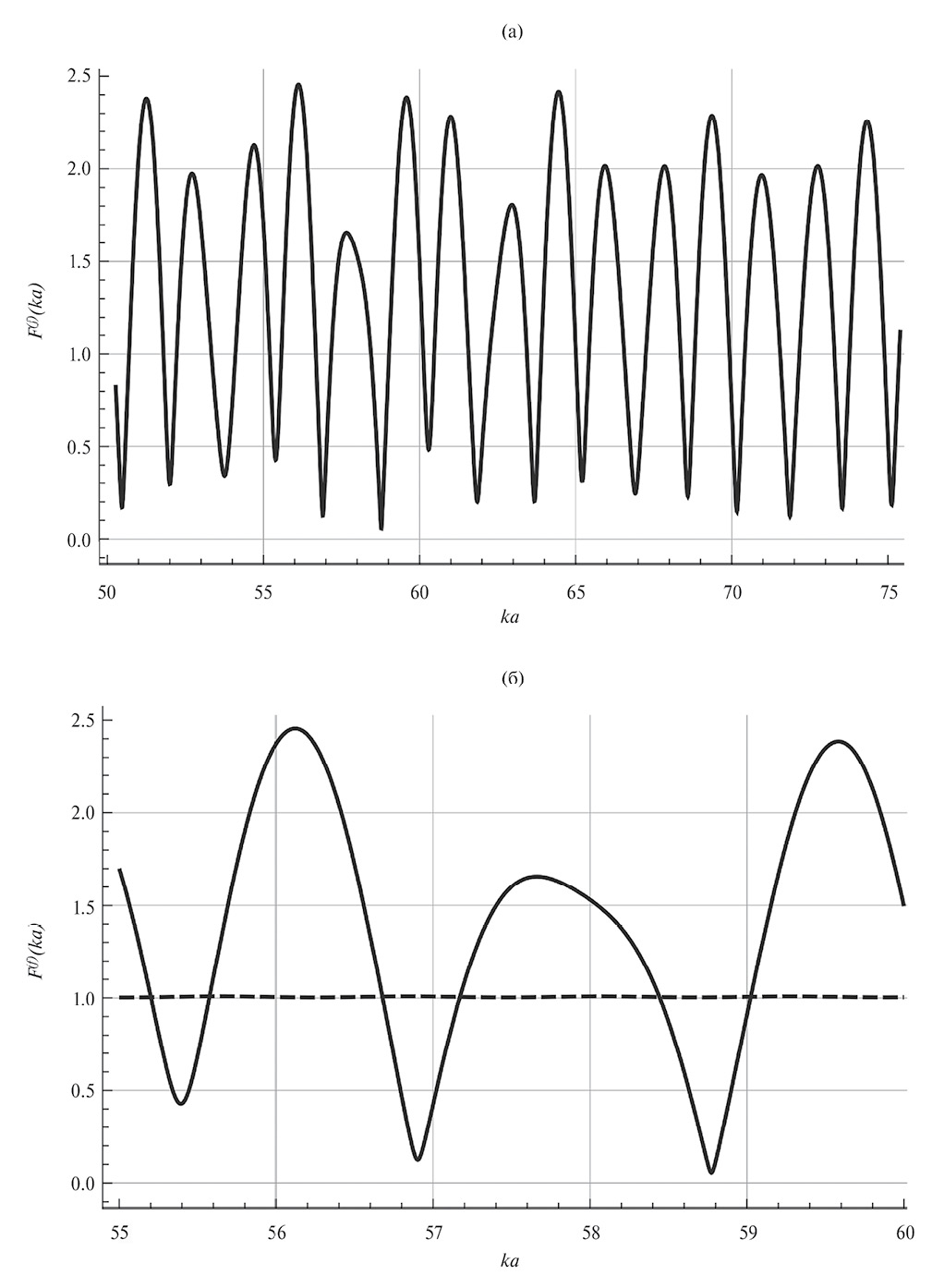

Рис. 5. Функция формы эхосигнала от двух акустически жестких сферических рассеивателей радиуса 0.3 м, находящихся в изотропном водном пространстве; y =50 м, ỹ = 45 м, z = = 20 м, d = 5м; (a) 40 ≤ f ≤ 60 кГц, (б) — 55≤ ka ≤ 60 .



Сравнение рис. 2 и 5 показывает, что интерференция зеркальных отражений и волн Франца не видна на графике функции формы для двух рассеивателей. Верхняя огибающая графика функции формы для двух рассеивателей совпадает с суммой значений функций формы для одиночных рассеивателей, а нижняя огибающая — с модулем разности значений функций формы для одиночных рассеивателей. Период осцилляций по графику равен 0.41. Он вычисляется как 2πa/rr~ .



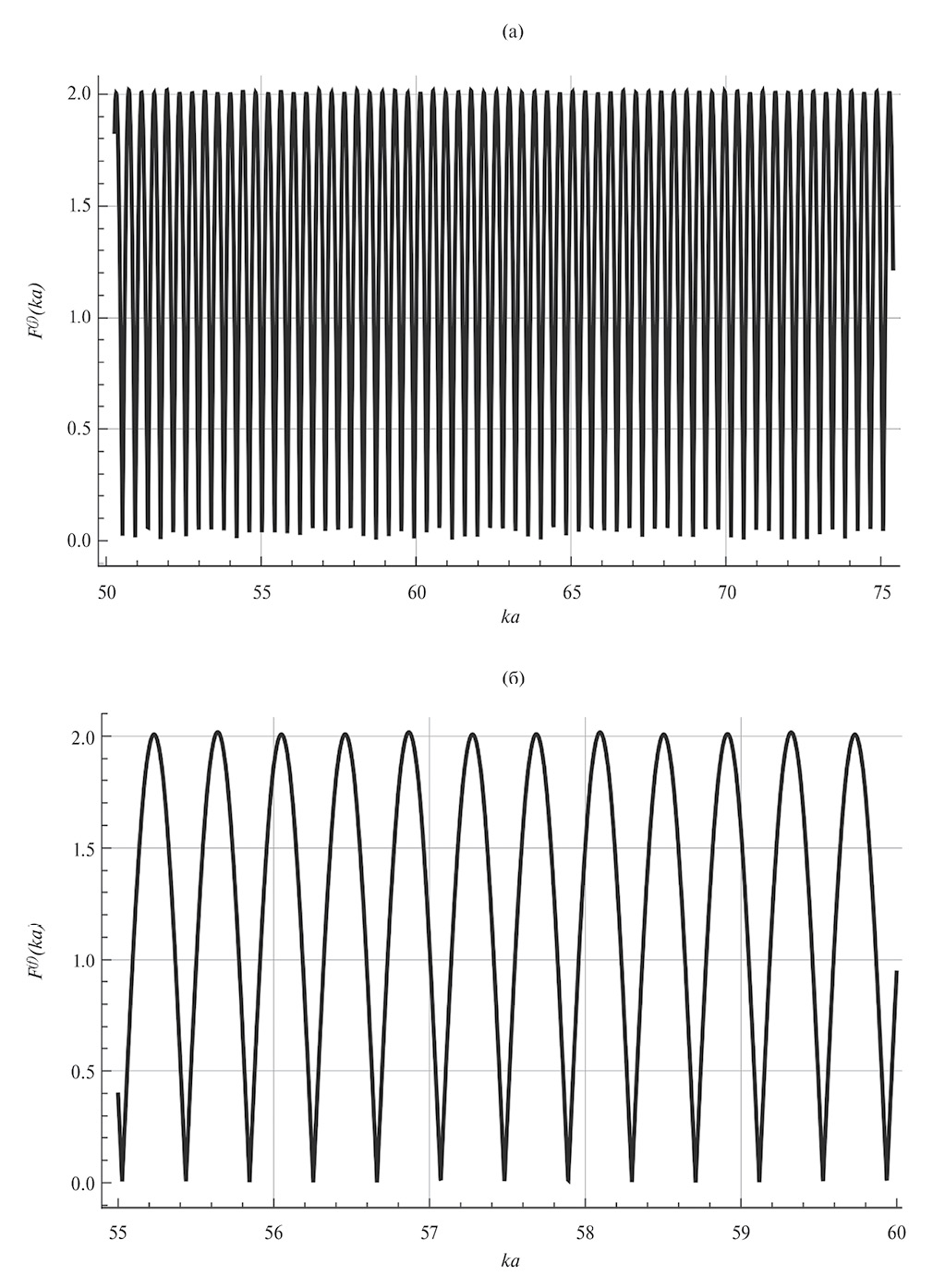

Рис. 6. Функция формы эхосигнала от двух акустически жестких сферических рассеивателей радиуса 0.3 м, находящихся вблизи дна; e = 50 м, ỹ = 45 м, z = z~ = 20 м, b~ = 5 м, d = 5м; 55≤ ka ≤ 60 . Пунктирная линия — функция формы двух сферических рассеивателей, находящихся в изотропном водном пространстве.



Функция формы двух сферических рассеивателей одного и то же радиуса ã = a =0.3 м, находящихся вблизи дна, вычисляется по формуле

   (30)

где  — акустический потенциал сферы с центром в точке Õ (см. рис. 1).

Будем предполагать, что y =50 м, ỹ = 45 м, z = z~ =20 м, , b = b~= 5 м, d =5 м. Поскольку период колебаний полученной кривой мал, на рис. 6 задан интервал 55≤ ka ≤ 60. Пунктирная линия – функция формы двух сферических рассеивателей, находящихся в изотропном водном пространстве (см. рис. 5).



Рис. 7. Функция формы эхосигнала от двух акустически жестких сферических рассеивателей радиуса 0.3 м, находящихся вблизи дна; y =50 м, ỹ = 45 м , z = z~ =20 м, b = b~ = 1 м, d =5 м; 55≤ ka ≤ 60 . Пунктирная линия — функция формы двух сферических рассеивателей, находящихся в изотропном водном пространстве.



На рис. 7 рассеиватели приближены к дну: b = b~ = 1 м. Все остальные параметры те же, что на рис. 6. Пунктирная линия — функция формы двух сферических рассеивателей, находящихся в изотропном водном пространстве.

По сравнению со случаем изотропного пространства максимальное значение функции формы для рассеивателей вблизи дна увеличивается с 2 до 3.5. Осцилляции становятся квазипериодическими.

Если акустически жесткие сферические рассеиватели находятся в поглощающем дне, а излучатель/приемник в воде, то эхосигнал от них, как функция ka, представляет собой осциллирующую кривую, верхняя огибающая которой совпадает с суммой функций формы для каждого из двух рассеивателей, а нижняя огибающая — с модулем разности этих двух функций формы (см. [15]).

ЗАКЛЮЧЕНИЕ

Статья предлагает эффективный метод вычисления эхосигнала от двух сферических рассеивателей, расположенных у дна. Эхосигнал от одного рассеивателя в широком диапазоне частот вычисляется с помощью метода, предложенного в работах [16, 17]. Возникающие коэффициенты рассеяния сферы вычисляются с помощью метода перевала. Полученные асимптотические выражения позволяют существенно сократить число слагаемых в формуле для функции формы эхосигнала.

Показано, что учет влияния дна на эхосигнал от двух сферических рассеивателей приводит к усилению эхосигнала почти в два раза по сравнению с эхосигналом от аналогичных рассеивателей, находящихся в изотропном водном пространстве.

Предложенный метод может быть использован и в случае упругих сфер или сферических оболочек. В этом случае формулы (17), (11), (18), (22) сохраняются. Меняются только выражения для коэффициентовT1. Для сферической упругой оболочки, заполненной воздухом, эти выражения приведены, например, в [30].

Моделирование эхосигнала от трех или более сферических рассеивателей может быть проведено аналогично.

Предложенный метод может быть применен и в случае, когда источник и приемник не совмещены, а также в случае, когда вертикальная плоскость, проходящая через центр первой сферы и точку M, и вертикальная плоскость, проходящая через центр второй сферы и точку M, не совпадают.

Работа выполнена при финансовой поддержке Министерства науки и высшего образования Российской федерации в рамках программы научного центра мирового уровня «Передовые цифровые технологии» (договор № 075-15-2022-312 от 20.04.2022).

×
