Термоиндуцированные обратимые изменения полосы поглощения 7200 СМ–1 в волоконном световоде с высокой концентрацией OH-групп в сердцевине

Обложка

Цитировать

Полный текст

Открытый доступ Открытый доступ
Доступ закрыт Доступ предоставлен
Доступ закрыт Только для подписчиков

Аннотация

Для многомодового волоконного световода, сердцевина которого сформирована кварцевым стеклом типа КУ-1 с высоким содержанием гидроксильных групп, проведено изучение динамики обратимого (восстанавливающегося) изменения оптического поглощения данных групп вблизи 7200 см–1 при нагреве световода до 1050°С. На основании разложения полосы поглощения на спектральные компоненты, проделанного при различных температурах, были сделаны предположения относительно структуры центров поглощения, связанных с OH-группами.

Полный текст

Доступ закрыт

Об авторах

П. И. Гнусин

ООО «Нева Технолоджи»

Автор, ответственный за переписку.
Email: pavel.gnusin@nevatec.ru
Россия, Санкт-Петербург

Список литературы

  1. Shelby J. E. Density of vitreous silica // Journal of Non-Crystalline Solids. 2004. T. 349. P. 331–336.
  2. Lepage J., Burneau A., Guyot N., Maurice G. Porous silica-water interactions. II. Mechanical and dielectric effects // Journal of Non-Crystalline Solids. 1997. T. 217. P. 11–21.
  3. Rose A. H., Bruno T. J. The observation of OH in annealed optical fiber // Journal of Non-Crystalline Solids. 1998. T. 231. P. 280–285.
  4. Plotnichenko V. G., Sokolov V. O., Mashinsky V. M., Sidorov V. A., Guryanov A. N., Khopin V. F., Dianov E. M. Hydroxyl groups in germania glass // Journal of Non-Crystalline Solids. 2001. Т. 296. P. 88–92.
  5. Рыбалтовский А. О., Колташев В. В., Медведков О. И., Рыбалтовский А. А., Соколов В. О., Клямкин С. Н., Плотниченко В. Г., Дианов Е. М. Фото- и термоиндуцированные реакции с участием водорода в волоконных световодах с высокой концентрацией германия в сердцевине // Квантовая электроника. 2008. T. 38. № 12. P. 1147–1154.
  6. Dawis K. M., Tomozawa M. An infrared spectroscopic study of water-related species in silica glasses // Journal of Non-Crystalline Solids. 1996. T. 201. P. 177–198.
  7. Grzechnik A., McMillan P. F. Temperature dependence of the OH-absorption in SiO2 glass and melt to 1975 K // American Mineralogist. 1998. T. 83. № 3. P. 331–338.
  8. Humbach O., Fabian H., Grzesik U., Haken U., Heitmann W. Analysis of OH absorption bands in synthetic silica // Journal of Non-Crystalline Solids. 1996. T. 203. P. 19–26.
  9. Plotnichenko V. G., Sokolov V. O., Dianov E. M. Hydroxyl groups in germanosilicate glasses // Journal of Non-Crystalline Solids. 2000. T. 278. P. 85–98.
  10. Efimov A. M., Pogareva V. G. IR absorption spectra of vitreous silica and silicate glasses: The nature of bands in the 1300 to 5000 cm−1 region // Chemical Geology. 2006. T. 229. P. 198–217.
  11. Efimov A. M., Hobert H. Dispersion analysis of asymmetric band shapes: Application to the IR absorption spectrum of silica glass // Journal of Materials Science. 2004. T. 39. P. 3695–3703.
  12. Walrafen G. E., Samantha S. R. Infrared absorbance spectra and interactions involving OH groups in fused silica // J. Chem. Phys. 1978. T. 69. P. 493–495.
  13. Lancry M., Niay P., Douay M., Depecker C., Cordier P., Poumellec B. Isochronal annealing of BG written either in H2-loaded, UV hypersensitized or in OH-flooded standard telecommunication fibers using ArF laser // Journal of Lightwave Тechnology. 2006. T. 24. № 3. P. 1376–1387.
  14. Gnusin P. I., Vasiliev S. A., Medvedkov O. I., Dianov E. M. Temperature-Resolved Spectroscopy of UV-Induced Absorption in H2-loaded Germanosilicate Fiber // Bragg Gratings, Photosensitivity and Poling in Glass Waveguides (BGPP) conference proceedings (2012).
  15. Lancry M., Niay P., Bailleux S., Douay M., Depecker C., Cordier P., Riant I. Thermal stability of the 248-nm-induced presensitization process in standard H2-loaded germanosilicate fibers // Appl. Opt. 2002. T. 41. № 34. P. 7197–7204.
  16. Navarra G., Vella E., Grandi S., Leone M., Boscaino R. Temperature effects on the IR absorption bands of hydroxyl and deuteroxyl groups in silica glass // Journal of Non-Crystalline Solids. 2009. T. 355 P. 1028–1033.
  17. Божков А. С., Васильев С. А., Медведков О. И., Греков М. В., Королев И. Г. Установка для исследования изменения наведенного преломления в волоконных световодах при высоких температурах // Приборы и техника эксперимента. 2005. № 4. P. 76–83. http://pd.chem.ucl.ac.uk/pdnn/peaks/pvii.htm
  18. Plotnichenko V. G., Sokolov V. O., Dianov E. M. Hydroxyl groups in high-purity silica glass // Journal of Non-Crystalline Solids. 2000. T. 261. P. 186–194.
  19. Tennyson J., Bernath P. F., Brown L. R., Campargue A., Daumont L., Gamache R. R., Hodges J. T., Naumenko O. V., Polyansky O. L., Rothman L. S., Vandaele A. C., Zobov N. F., al Derzi A. R., Fabri C., Fazliev A. Z., Furtenbacher T., Csaszar A. G., Gordon I. E., Lodi L., Mizus I. I. IUPAC critical evaluation of the rotational-vibrational spectra of water vapor. Part III: Energy levels and transition wavenumbers for H216O // Journal of Quantitative Spectroscopy & Radiative Transfer. 2013. T. 117. P. 29–58.

Дополнительные файлы

Доп. файлы
Действие
1. JATS XML

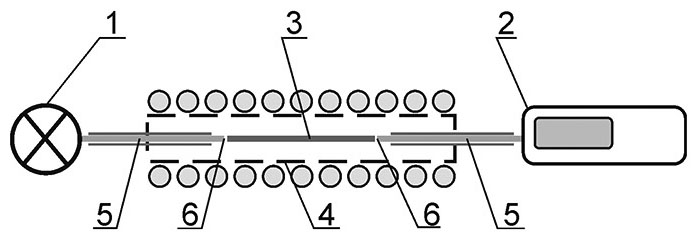

2. Рис. 1. Схема экспериментальной установки: 1 — источник излучения, 2 — оптический спектроанализатор, 3 — исследуемый световод, 4 — резистивная печь, 5 — вспомогательный многомодовый ВС, 6 — точки сварки световодов

Скачать (41KB)

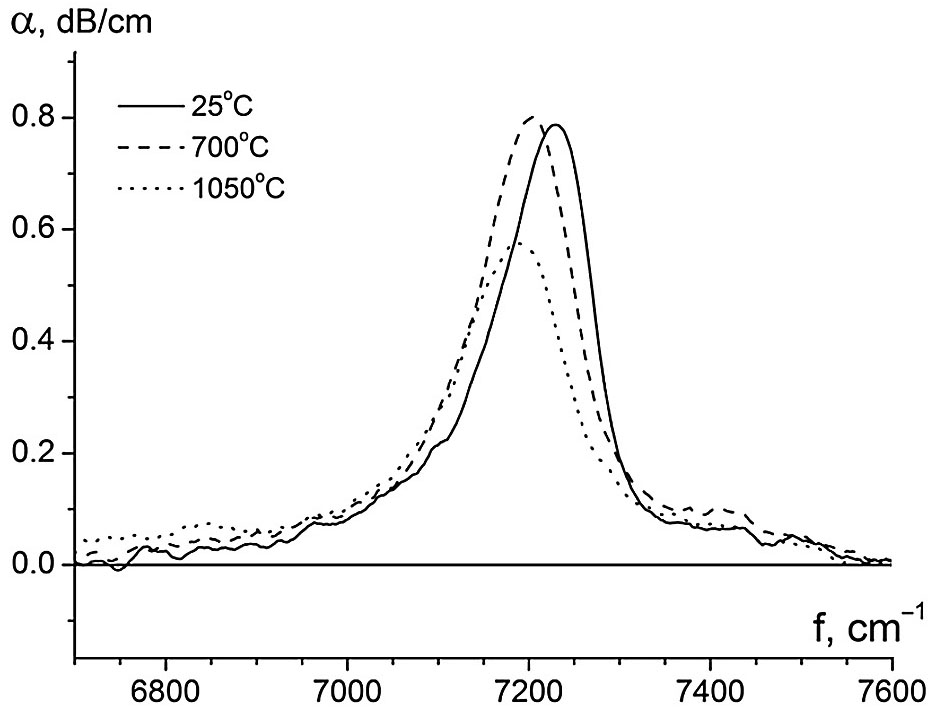

3. Рис. 2. Изменение полосы поглощения OH-групп в ходе нагрева участка исследуемого ВС

Скачать (70KB)

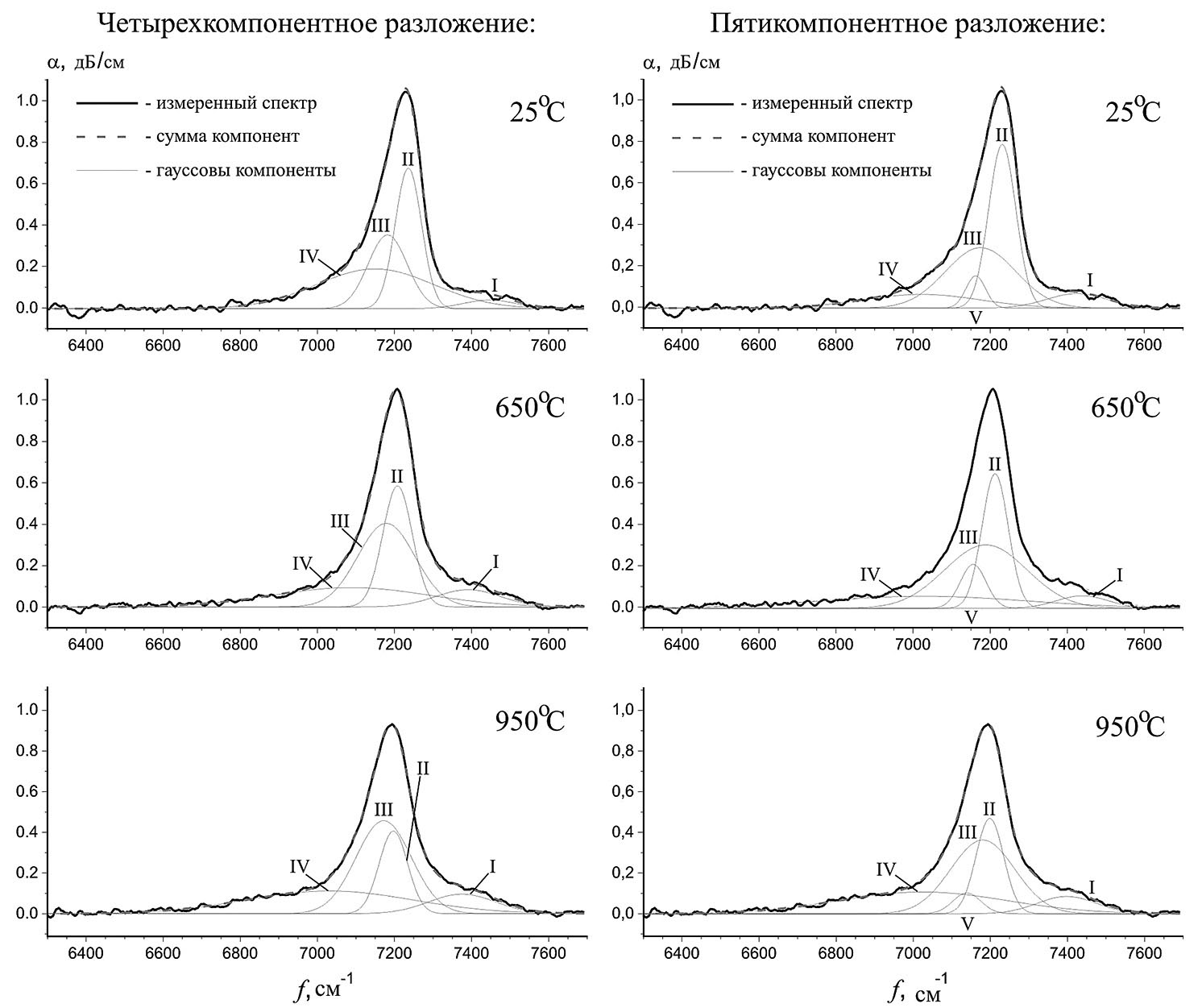

4. Рис. 3. Разложение на гауссовы компоненты полосы поглощения, изображенной на рис. 2, при различных температурах. Приведены четырехкомпонентный и пятикомпонентный варианты разложения

Скачать (196KB)

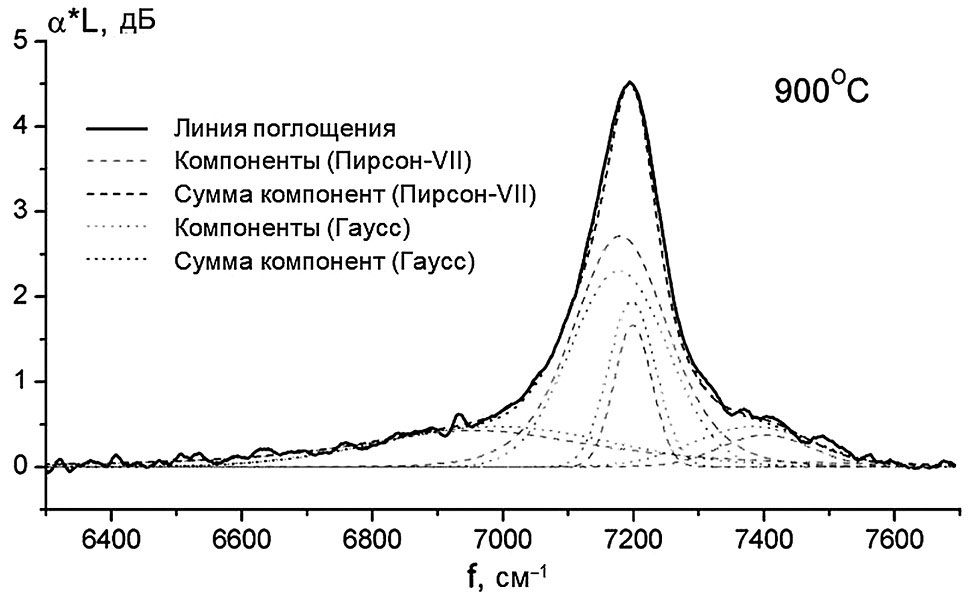

5. Рис. 4. Сопоставление разложения на гауссовы компоненты и разложения на компоненты Пирсона VII

Скачать (87KB)

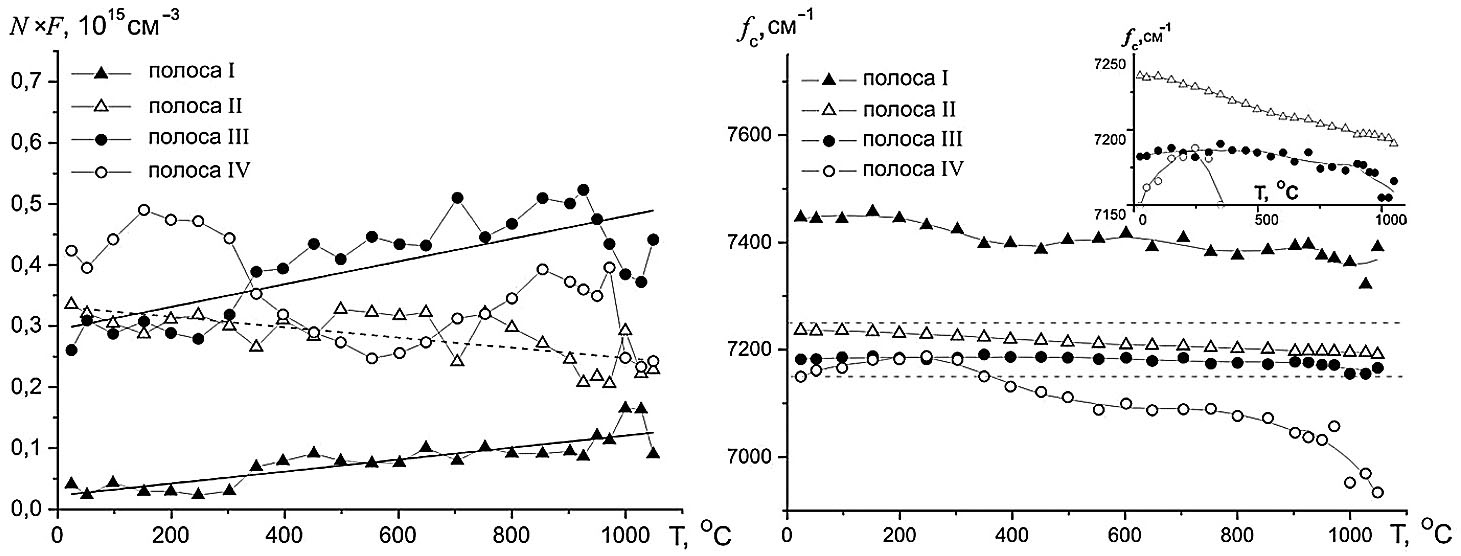

6. Рис. 5. Температурная зависимость величины (N×F) и спектрального положения fc компонент исследуемой полосы поглощения, полученная при четырехкомпонентном разложении на гауссовы полосы

Скачать (122KB)

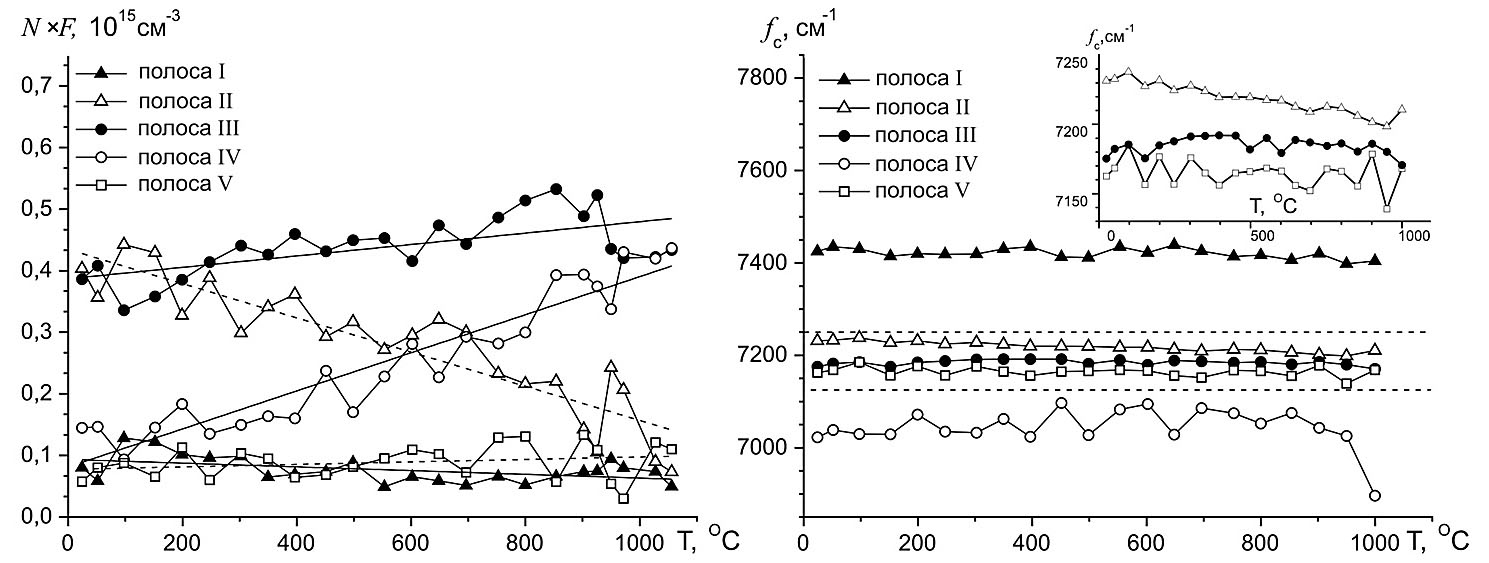

7. Рис. 6. Температурная зависимость величины (N×F) и спектрального положения fc компонент исследуемой полосы поглощения, полученная для окончательного (пятикомпонентного) разложения

Скачать (140KB)

© Российская академия наук, 2024

Согласие на обработку персональных данных с помощью сервиса «Яндекс.Метрика»

1. Я (далее – «Пользователь» или «Субъект персональных данных»), осуществляя использование сайта https://journals.rcsi.science/ (далее – «Сайт»), подтверждая свою полную дееспособность даю согласие на обработку персональных данных с использованием средств автоматизации Оператору - федеральному государственному бюджетному учреждению «Российский центр научной информации» (РЦНИ), далее – «Оператор», расположенному по адресу: 119991, г. Москва, Ленинский просп., д.32А, со следующими условиями.

2. Категории обрабатываемых данных: файлы «cookies» (куки-файлы). Файлы «cookie» – это небольшой текстовый файл, который веб-сервер может хранить в браузере Пользователя. Данные файлы веб-сервер загружает на устройство Пользователя при посещении им Сайта. При каждом следующем посещении Пользователем Сайта «cookie» файлы отправляются на Сайт Оператора. Данные файлы позволяют Сайту распознавать устройство Пользователя. Содержимое такого файла может как относиться, так и не относиться к персональным данным, в зависимости от того, содержит ли такой файл персональные данные или содержит обезличенные технические данные.

3. Цель обработки персональных данных: анализ пользовательской активности с помощью сервиса «Яндекс.Метрика».

4. Категории субъектов персональных данных: все Пользователи Сайта, которые дали согласие на обработку файлов «cookie».

5. Способы обработки: сбор, запись, систематизация, накопление, хранение, уточнение (обновление, изменение), извлечение, использование, передача (доступ, предоставление), блокирование, удаление, уничтожение персональных данных.

6. Срок обработки и хранения: до получения от Субъекта персональных данных требования о прекращении обработки/отзыва согласия.

7. Способ отзыва: заявление об отзыве в письменном виде путём его направления на адрес электронной почты Оператора: info@rcsi.science или путем письменного обращения по юридическому адресу: 119991, г. Москва, Ленинский просп., д.32А

8. Субъект персональных данных вправе запретить своему оборудованию прием этих данных или ограничить прием этих данных. При отказе от получения таких данных или при ограничении приема данных некоторые функции Сайта могут работать некорректно. Субъект персональных данных обязуется сам настроить свое оборудование таким способом, чтобы оно обеспечивало адекватный его желаниям режим работы и уровень защиты данных файлов «cookie», Оператор не предоставляет технологических и правовых консультаций на темы подобного характера.

9. Порядок уничтожения персональных данных при достижении цели их обработки или при наступлении иных законных оснований определяется Оператором в соответствии с законодательством Российской Федерации.

10. Я согласен/согласна квалифицировать в качестве своей простой электронной подписи под настоящим Согласием и под Политикой обработки персональных данных выполнение мною следующего действия на сайте: https://journals.rcsi.science/ нажатие мною на интерфейсе с текстом: «Сайт использует сервис «Яндекс.Метрика» (который использует файлы «cookie») на элемент с текстом «Принять и продолжить».
