Cadmium(II) Metal-Organic Frameworks Based on Iodine-Substituted Terephthalic Acid Derivatives and 1,1'-(1,4-Butanediyl)-bis-imidazole

Cover Page

Cite item

Full Text

Abstract

Two metal-organic frameworks based on Cd(II) and 2-iodo-(2-I-Bdc) and 2,5-diodo-(2,5-I-Bdc)terephthalate were obtained: {[Cd(2-I-Bdc)(Bbi)]} (I) and {[Cd2(2,5-I-Bdc)2(DMF)2(Bbi)]} (II) (Bbi = 1,1'-(1,4-butanediyl)bis(imidazole)). The structures of both complexes were established by X-ray diffraction (CCDC no. 2258217 (I) and 2257566 (II)).

Full Text

Металл-органические координационные полимеры (МОКП, MOF) активно изучаются на протяжении последних двух десятилетий [1–7]. Это обуславливается широким спектром их применения в различных сферах как химии, так и материаловедения; вот лишь некоторые из них – селективное разделение газов [8–10], люминесцентные сенсоры [14–16] и др. Очень большую долю МОКП составляют карбоксилаты металлов (особенно часто ароматические) [17–19]. Ключевое значение имеет дизайн линкерных лигандов, поскольку именно они в значительной степени обеспечивают появление разных видов нековалентных взаимодействий с гостевыми молекулами в порах и, вследствие этого, селективность (сорбции, распознавания и т. д.). Наиболее важную роль в этих процессах играет водородная связь [20]. Тем не менее можно отметить, что в последнее время появляются работы, в которых описываются МОКП, содержащие строительные блоки, способные образовывать и иные супрамолекулярные контакты. К ним относится, в частности, галогенная связь (ГС) [21–29]. Хотя число статей, посвященных ГС в МОКП, пока что не очень велико [30, 31], мы предполагаем, что это направление имеет большой потенциал развития.

В рамках данной работы нами было получено два МОКП на основе Cd(II) и иодзамещенных производных терефталевой кислоты, а именно {[Cd(2-I-Вdc)(Вbi)]} (I) и {[Cd2(2,5-I-Bdc)2(DMF)2(Bbi)]} (II) (2-I-Bdc = 2-иодтерефталат, 2,5-I-Bdc = 2,5-дииодтерефталат, Bbi = 1,1'-(1,4-бутандиил)бис(имидазол)), строение которых определено методом РСА.

ЭКСПЕРИМЕНТАЛЬНАЯ ЧАСТЬ

Исходные реагенты получали из коммерческих источников. 2-Иод [32] и 2,5-дииодтерефталевую [33] кислоты, а также 1,1'-(1,4-бутандиил)-бис(имидазол) [34] получали согласно литературным методикам.

Синтез {[Cd(2-I-Вdc)(Вbi)]} (I). 31 мг Cd(NO3)2 · · 4H2O, 29 мг 2-иодтерефталевой кислоты (H2(2-I-Bdc)), 19 мг Bbi и 7.5 мл ДМФА помещали в ампулу, которую запаивали, подвергали ультразвуковой обработке (10 мин) и выдерживали при 125°C в течение 48 ч с последующим медленным охлаждением. На стенках ампулы образуются бесцветные кристаллы I. Выход – 85%.

Синтез {[Cd2(2,5-I-Bdc)2(DMF)2(Bbi)]} (II) выполняли аналогично I, используя 42 мг 2,5-дииодтерефталевой кислоты. Образуются бесцветные кристаллы II.

РCА комплексов I и II проведен на дифрактометре Bruker D8 Venture (MoKα-излучение, λ = 0.71073 Å) при 150 K. Интенсивности отражений измерены методом ω- и φ-сканирования узких (0.5°) фреймов. Поглощение учтено эмпирически с использованием SADABS. Структуры расшифрованы с помощью SHELXT [35] и уточнены полноматричным МНК в анизотропном для неводородных атомов приближении по алгоритму SHELXL 2017-1 [36] в программе ShelXle [37]. Кристаллографические данные и результаты уточнения структур приведены в табл. 1.



Таблица 1. Кристаллографические данные и детали уточнения структур комплексов I, II

Параметр

Значение

I

II

Брутто-формула

C36H34N8O8I2Cd2

C32H32N6O10I4Cd2

M

1185.31

1393.03

Сингония

Триклинная

Триклинная

Пространственная группа

PĪ

PĪ

а, Å

9.1371(2)

9.7866(2)

b, Å

9.8545(2)

10.0262(2)

c, Å

11.9888(3)

12.3614(3)

α, град

77.148(1)

75.222(1)

β, град

68.926(1)

67.237(1)

γ, град

84.510(1)

66.939(1)

V, Å3

981.91 (4)

1021.39 (4)

Z

1

1

μ, мм–1

2.72

4.12

Параметр

Значение

I

II

Число рефлексов с (I > 2σ(I))

3617

3540

Rint

0.025

0.020

(sin θ/λ)max, Å–1

0.610

0.610

Диапазоны индексов h, k, l

–11 ≤ h ≤ 11, –12 ≤ k ≤ 11, –14 ≤ l ≤ 14

–11 ≤ h ≤ 11, –12 ≤ k ≤ 12, –15 ≤ l ≤ 15

R[F2 > 2σ(F2)], wR(F2), S

0.072, 0.186, 1.17

0.050, 0.148, 1.09

Остаточная электронная плотность (max/min), e Å–3

1.11 / –2.51

2.31 / –2.88



Координаты атомов и другие параметры рентгеноструктурных экспериментов депонированы в Кембриджском банке структурных данных (CCDC № 2258217 (I) и 2257566 (II); deposit@ccdc.cam.ac.uk или http://www.ccdc.cam.ac.uk/data_request/cif).

РЕЗУЛЬТАТЫ И ИХ ОБСУЖДЕНИЕ

Соединения I и II получены сольвентотермальным методом, широко используемым в химии МОКП [38–42]. Согласно данным РФА (рис. 1), комплекс 1 образуется в однофазном виде, в то время как все попытки получить однофазный образец 2 оказались безуспешными (проводились дополнительные эксперименты с варьированием температуры, объема растворителя и т. д.).

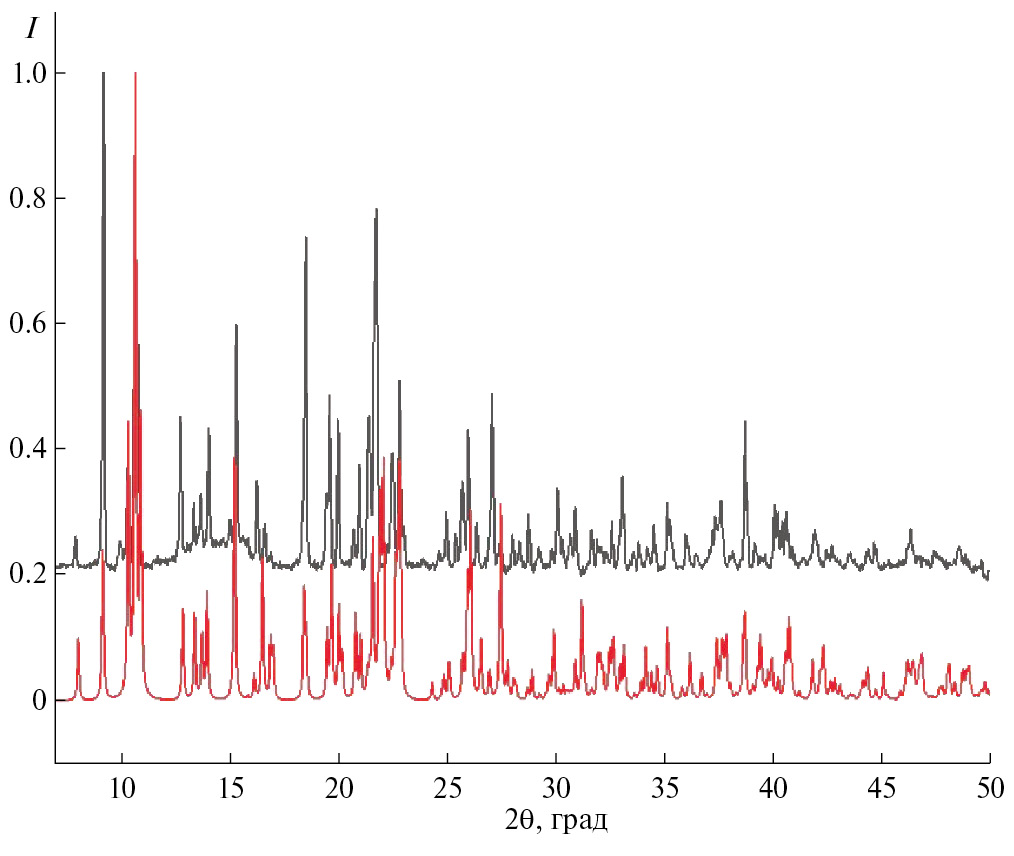

Рис. 1. Экспериментальная (вверху) и рассчитанная по данным РСА (внизу) порошковые дифрактограммы для I.



В структуре I Cd(II) образует биядерные строительные блоки (рис. 2). Координационное окружение каждого из атомов Cd состоит из двух атомов азота линкеров Bbi (Cd–N = 2.245–2.340 Å), а также трех карбоксилатных групп 2-иодтерефталатных лигандов. Один из них координируется по псевдобидентатному типу: расстояния Cd–O составляют 2.233 и 2.690 Å, последнее, наиболее вероятно, соответствует семикоординации. Второй и третий 2-иодтерефталатные лиганды выступают в роли мостиковых: один атом О связывается лишь с одним Cd (Cd–O = 2.369 Å), второй же является μ2-мостиковым (Cd–O = = 2.448–2.523 Å). Атомы I 2-иодтерефталатных линкеров разупорядочены по двум позициям с равной заселенностью. Трехмерная структура I показана на рис. 3.

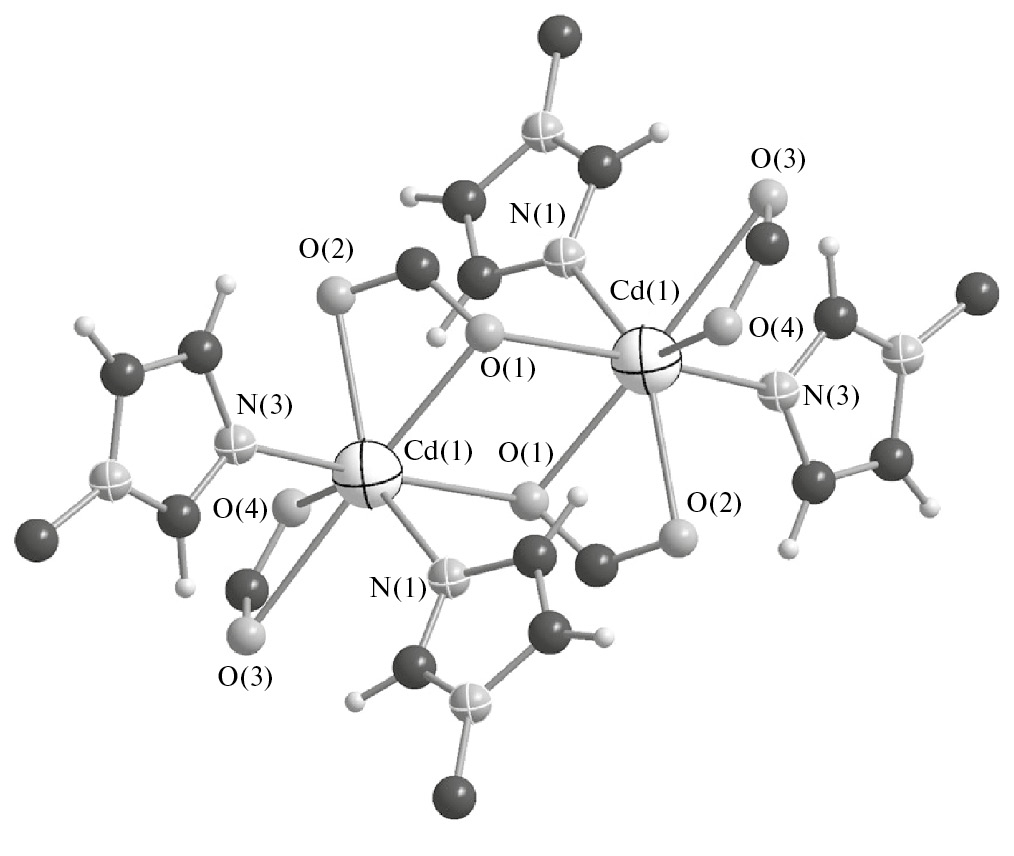

Рис. 2. Строение биядерных строительных блоков в структуре I.

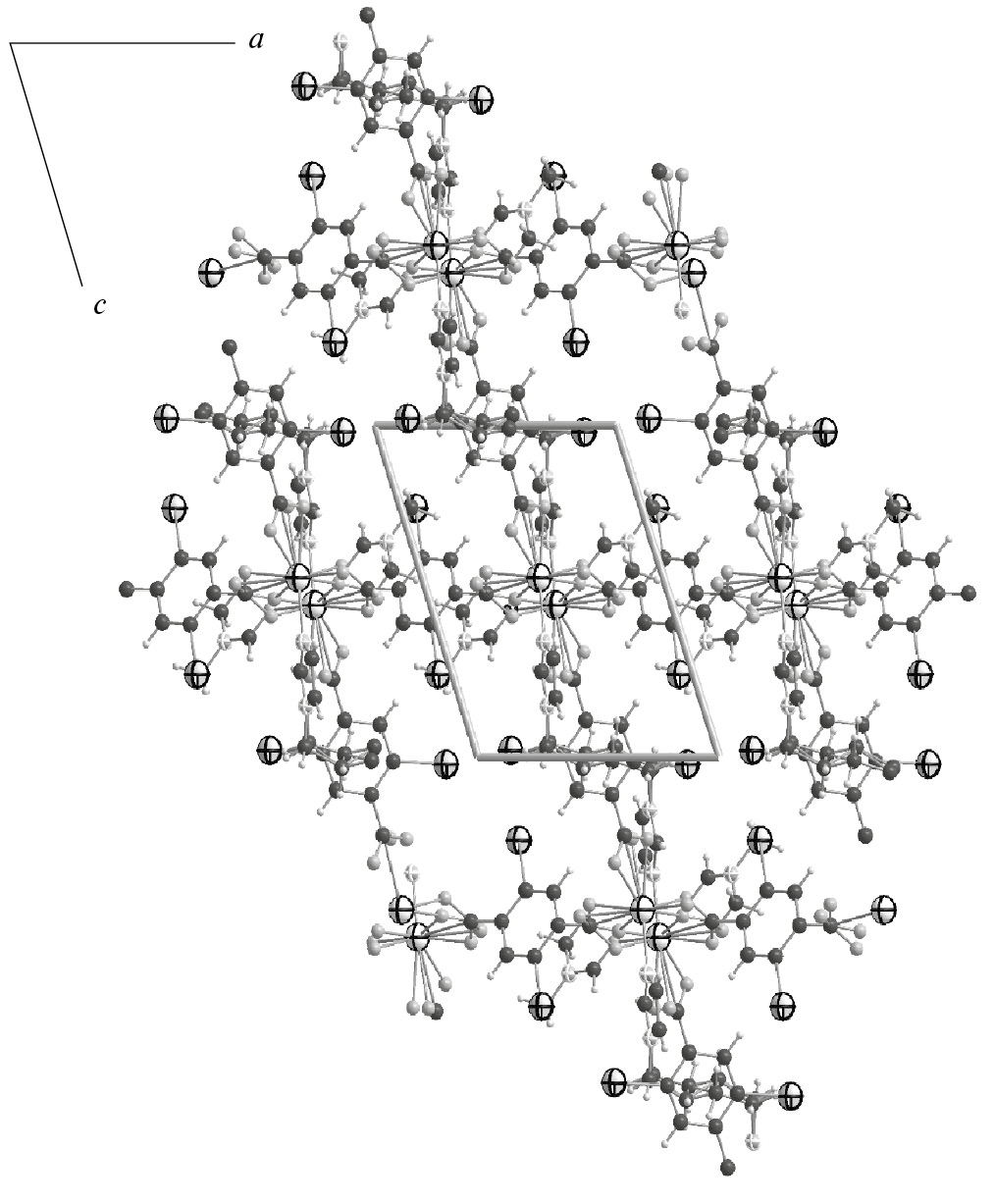

Рис. 3. Трехмерная структура I.



Строение II существенно отличается от I. Хотя строительные блоки в II также являются биядерными (рис. 4), в координационной сфере каждого из атомов Cd присутствует лишь один Bbi-лиганд (Cd–N = 2.241 Å). Каждый из метиленовых фрагментов Bbi-лигандов разупорядочен по двум позициям с заселенностью 0.6: 0.4. Мотив связывания карбоксилатных линкеров идентичен таковому в I, однако они частично разупорядочены (Cd–O = 2.265–2.52 Å). Помимо этого, каждый из Cd связан с одним DMF (Cd–O = 2.347 Å). Упаковка в кристалле II показана на рис. 5.

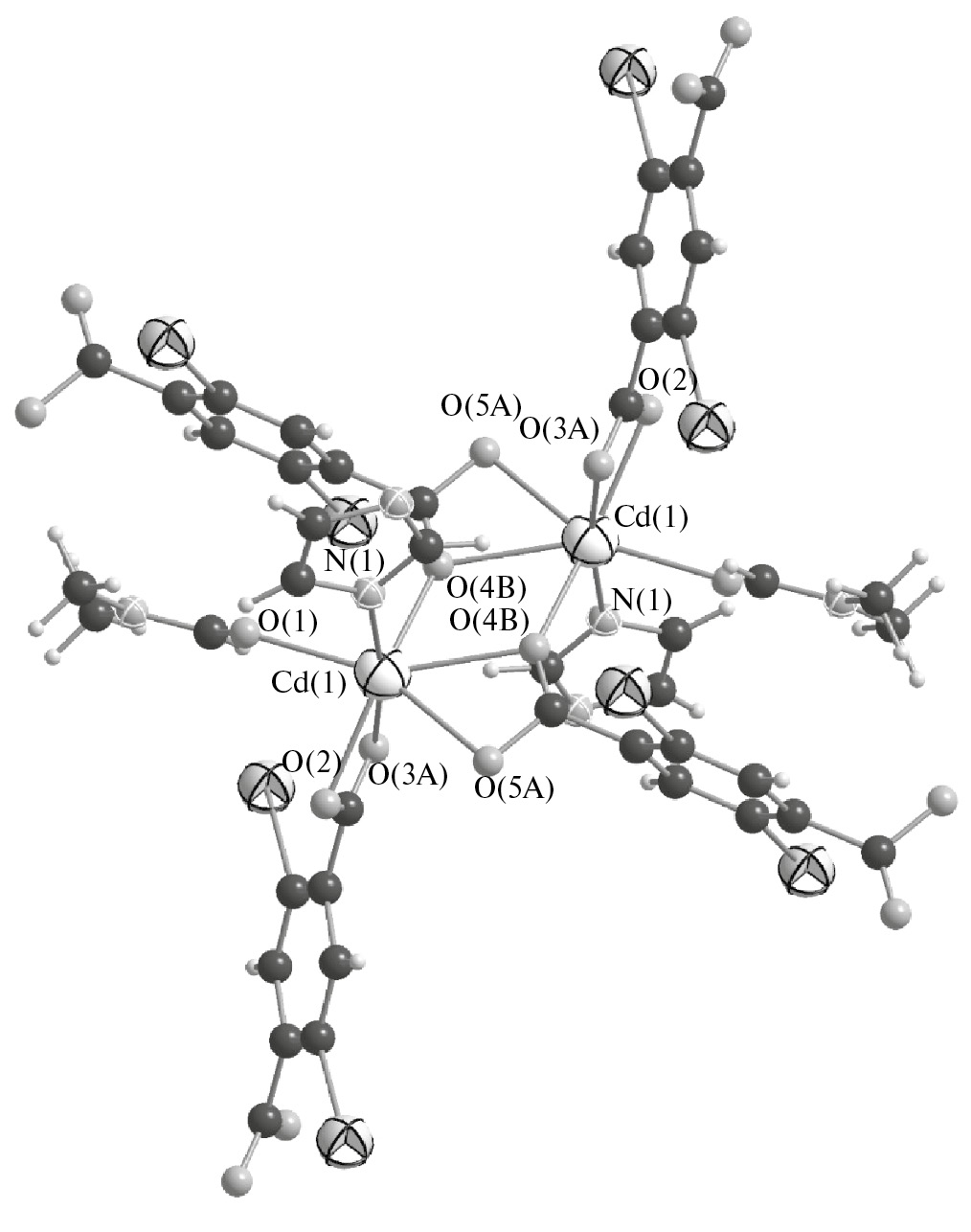

Рис. 4. Строение биядерного строительного блока {Cd2(2,5-I-Bdc)Bbi(DMF)2} в кристаллической структуре комплекса II.

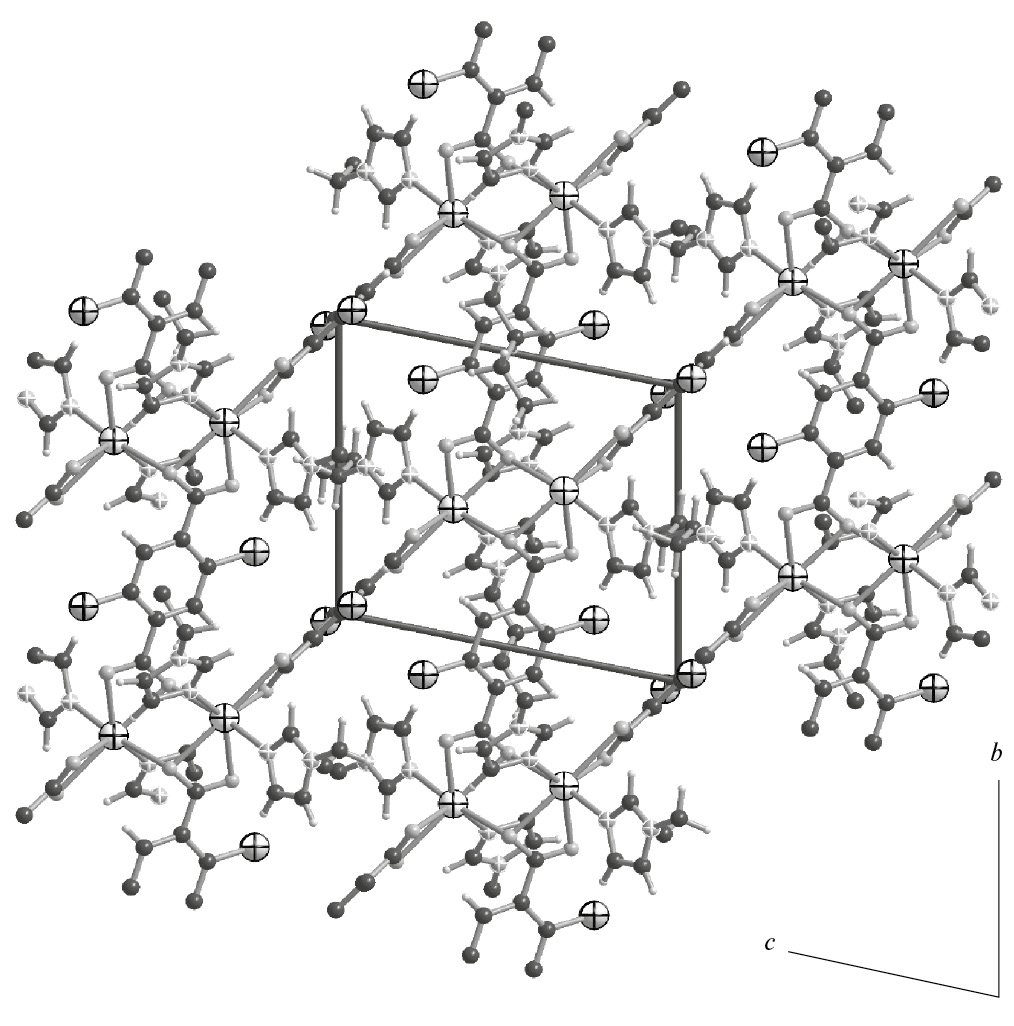

Рис. 5. Кристаллическая упаковка комплекса II.



Несмотря на то что оба соединения имеют трехмерную структуру, согласно расчетам, в них отсутствует свободный объем, доступный для вхождения гостевых молекул.

Авторы заявляют, что у них нет конфликта интересов.

Благодарности

Авторы благодарят Центр коллективного пользования СПбГУ за помощь в проведении первичных экспериментов РСА (дополнительные эксперименты проводились в ИНХ СО РАН).

ФИНАНСИРОВАНИЕ

Работа выполнена при поддержке Российского научного фонда (грант № 21-73-20019) и (частично) при поддержке Минобрнауки России (структурная характеризация образцов – № 121031700313-8).

×

About the authors

M. A. Bondarenko

Nikolaev Institute of Inorganic Chemistry, Siberian Branch, Russian Academy of Sciences; South Ural State University

Email: adonin@niic.nsc.ru
Russian Federation, Novosibirsk; Chelyabinsk

A. S. Zaguzin

Nikolaev Institute of Inorganic Chemistry, Siberian Branch, Russian Academy of Sciences; South Ural State University

Email: adonin@niic.nsc.ru
Russian Federation, Novosibirsk; Chelyabinsk

P. A. Abramov

Nikolaev Institute of Inorganic Chemistry, Siberian Branch, Russian Academy of Sciences

Email: adonin@niic.nsc.ru
Russian Federation, Novosibirsk

I. V. Korol’kov

Nikolaev Institute of Inorganic Chemistry, Siberian Branch, Russian Academy of Sciences

Email: adonin@niic.nsc.ru
Russian Federation, Novosibirsk

D. A. Zherebtsov

South Ural State University

Email: adonin@niic.nsc.ru
Russian Federation, Chelyabinsk

V. P. Fedin

Nikolaev Institute of Inorganic Chemistry, Siberian Branch, Russian Academy of Sciences

Email: adonin@niic.nsc.ru
Russian Federation, Novosibirsk

S. A. Adonin

Nikolaev Institute of Inorganic Chemistry, Siberian Branch, Russian Academy of Sciences; South Ural State University; Favorsky Irkutsk Institute of Chemistry, Siberian Branch, Russian Academy of Sciences

Author for correspondence.
Email: adonin@niic.nsc.ru
Russian Federation, Novosibirsk; Chelyabinsk; Irkutsk

References

  1. Cheplakova A.M., Gusarov V. S., Samsonenko D. G. et al. // J. Struct. Chem. 2022. V. 63. № 6. P. 895. https://doi.org/10.1134/S0022476622060063
  2. Andreichenko A.A., Burlak P. V., Kovalenko K. A. et al. // J. Struct. Chem. 2022. V. 63. № 3. P. 378. https://doi.org/10.1134/S0022476622030052
  3. Dubskikh V.A., Lysova A. A., Samsonenko D. G. et al. // J. Struct. Chem. 2022. V. 63. № 2. P. 227. https://doi.org/10.1134/S0022476622020032
  4. Kiraev S.R., Nikolaevskii S. A., Kiskin M. A. et al. // Inorg. Chim. Acta. 2018. V. 477. P. 15. https://doi.org/10.1016/J.ICA.2018.02.011
  5. Primakov P.V., Denisov G. L., Novikov V. V. et al. // Mendeleev Commun. 2022. V. 32. № 1. P. 105. https://doi.org/10.1016/j.mencom.2022.01.034
  6. Li G.-L., Yin W.-D., Zhang J.-Y. et al. // Russ. J. Inorg. Chem. 2022. V. 67. № 11. P. 1745. https://doi.org/10.1134/S0036023622600800
  7. Guo L.-D., Zhao X.-H., Liu Y.-Y. et al. // Russ. J. Inorg. Chem. 2022. V. 67. № 13. P. 2140. https://doi.org/10.1134/S0036023622700097
  8. Sapianik A.A., Dudko E. R., Kovalenko K. A. et al. // ACS Appl. Mater. Interfaces. 2021. V. 13. № 12. P. 14768. https://doi.org/10.1021/acsami.1c02812
  9. Zhan C.-H., Huang D.-P., Wang Y. et al. // CrystEngComm. 2021. V. 23. № 15. P. 2788. https://doi.org/10.1039/d1ce00235j
  10. Wang X., Zou Y., Zhang Y. et al. // J. Colloid Interface Sci. 2022. V. 626. P. 836. https://doi.org/10.1016/j.jcis.2022.07.008
  11. Sapianik A.A., Kovalenko K. A., Samsonenko D. G. et al. // Chem. Commun. 2020. V. 56. № 59. P. 8241. https://doi.org/10.1039/d0cc03227a
  12. Ye C.-R., Wang W.-J., Chen W. et al. // Angew. Chem. Int. Ed. 2021. V. 60. № 44. P. 23590. https://doi.org/10.1002/anie.202109964
  13. Mukherjee S., Sensharma D., Qazvini O. T. et al. // Coord. Chem. Rev. 2021. V. 437. https://doi.org/10.1016/j.ccr.2021.213852
  14. Pavlov D.I., Sukhikh T. S., Ryadun A. A. et al. // J. Mater. Chem. C. 2022. V. 10. № 14. P. 5567. https://doi.org/10.1039/d1tc05488k
  15. Yang Z., Zhang W., Yin Y. et al. // Food Control. 2022. V. 133. https://doi.org/10.1016/j.foodcont.2021.108684
  16. Cook T.R., Zheng Y.-R., Stang P. J. // Chem. Rev. 2013. V. 113. № 1. P. 734. https://doi.org/10.1021/cr3002824
  17. Zorina-Tikhonova E.N., Yambulatov D. S., Kiskin M. A. et al. // Russ. J. Coord. Chem. 2020. V. 46. № 2. P. 75. https://doi.org/10.1134/S1070328420020104
  18. Yashkova K.A., Mel’nikov S.N., Nikolaevskii S. A. et al. // J. Struct. Chem. 2021. V. 62. № 9. P. 1378. https://doi.org/10.1134/S0022476621090067
  19. Kolokolov F.A., Kulyasov A. N., Magomadova M. A. et al. // Russ. J. Gen. Chem. 2016. V. 86. № 5. P. 1209. https://doi.org/10.1134/S1070363216050418
  20. Ahmed I., Jhung S. H. // Chem. Eng. J. 2017. V. 310. P. 197. https://doi.org/10.1016/j.cej.2016.10.115
  21. Bartashevich E., Tsirelson V. // J. Comput. Chem. 2018. V. 39. № 10. P. 573. https://doi.org/10.1002/jcc.25112
  22. Yushina I.D., Masunov A. E., Lopez D. et al. // Cryst. Growth Des. 2018. V. 18. № 9. P. 5069. https://doi.org/10.1021/acs.cgd.8b00529
  23. Eliseeva A.A., Ivanov D. M., Novikov A. S. et al. // CrystEngComm. 2019. V. 21. № 4. P. 616. https://doi.org/10.1039/c8ce01851k
  24. Eliseeva A.A., Ivanov D. M., Novikov A. S. et al. // Dalton Trans. 2020. V. 49. № 2. P. 356. https://doi.org/10.1039/c9dt04221k
  25. Aliyarova I.S., Tupikina E. Y., Soldatova N. S. et al. // Inorg. Chem. 2022. V. 61. № 39. P. 15398. https://doi.org/10.1021/acs.inorgchem.2c01858
  26. Soldatova N.S., Postnikov P. S., Suslonov V. V. et al. // Org. Chem. Front. 2020. V. 7. № 16. P. 2230. https://doi.org/10.1039/d0qo00678e
  27. Aliyarova I.S., Ivanov D. M., Soldatova N. S. et al. // Cryst. Growth Des. 2021. V. 21. № 2. P. 1136. https://doi.org/10.1021/acs.cgd.0c01463
  28. Rozhkov A.V., Novikov A. S., Ivanov D. M. et al. // Cryst. Growth Des. 2018. V. 18. № 6. P. 3626. https://doi.org/10.1021/acs.cgd.8b00408
  29. Melekhova A.A., Novikov A. S., Dubovtsev A. Y. et al. // Inorg. Chim. Acta. 2019. V. 484. P. 69. https://doi.org/10.1016/j.ica.2018.09.024
  30. Kalaj M., Momeni M. R., Bentz K. C. et al. // Chem. Commun. 2019. V. 55. № 24. P. 3481. https://doi.org/10.1039/C9CC00642G
  31. Li B., Dong M.-M., Fan H.-T. et al. // Cryst. Growth Des. 2014. V. 14. № 12. P. 6325. https://doi.org/10.1021/cg501073e
  32. Christine T., Tabey A., Cornilleau T. et al. // Tetrahedron. 2019. V. 75. № 52. P. 170765. https://doi.org/10.1016/j.tet.2019.130765
  33. Perry R.J., Wilson B. D., Turner S. R. et al. // Macromolecules. 1995. V. 28. № 10. P. 3509. https://doi.org/10.1021/ma00114a003
  34. Barsukova M.O., Samsonenko D. G., Goncharova T. V. et al. // Russ. Chem. Bull. 2016. V. 65. № 12. P. 2914. https://doi.org/10.1007/s11172-016-1677-4
  35. Sheldrick G.M. // Acta Crystallogr. A. 2008. V. 64. № 1. P. 112. https://doi.org/10.1107/S0108767307043930
  36. Sheldrick G.M. // Acta Crystallogr. C. 2015. V. 71. № 1. P. 3. https://doi.org/10.1107/S2053229614024218
  37. Hübschle C.B., Sheldrick G. M., Dittrich B. // J. Appl. Crystallogr. 2011. V. 44. № 6. P. 1281. https://doi.org/10.1107/S0021889811043202
  38. Dubskikh V.A., Lysova A. A., Samsonenko D. G. et al. // Russ. J. Coord. Chem. 2021. V. 47. № 10. P. 664. https://doi.org/10.1134/S107032842110002X
  39. Dubskikh V.A., Lysova A. A., Samsonenko D. G. et al. // J. Struct. Chem. 2020. V. 61. № 11. P. 1800. https://doi.org/10.1134/S002247662011013X
  40. Ghosh S., Steinke F., Rana A. et al. // Inorg. Chem. Front. 2022. V. 9. № 5. P. 859. https://doi.org/10.1039/d1qi01190a
  41. Rana A., Nandi S., Biswas S. // New J. Chem. 2022. V. 46. № 21. P. 10477. https://doi.org/10.1039/d2nj01068b
  42. Ghosh S., Steinke F., Rana A. et al. // Eur. J. Inorg. Chem. 2021. V. 2021. № 37. P. 3846. https://doi.org/10.1002/ejic.202100568
