Фазообразование в системе гексаборид кальция–иридий
- Авторы: Лозанов В.В.1, Гаврилова Т.А.2, Бакланова Н.И.1
-
Учреждения:
- Институт химии твердого тела и механохимии СО РАН
- Институт физики полупроводников им. А.В. Ржанова СО РАН
- Выпуск: Том 68, № 6 (2023)
- Страницы: 849-856
- Раздел: ФИЗИКО-ХИМИЧЕСКИЙ АНАЛИЗ НЕОРГАНИЧЕСКИХ СИСТЕМ
- URL: https://journals.rcsi.science/0044-457X/article/view/136493
- DOI: https://doi.org/10.31857/S0044457X22602152
- EDN: https://elibrary.ru/UEPLWK
- ID: 136493
Цитировать
Аннотация

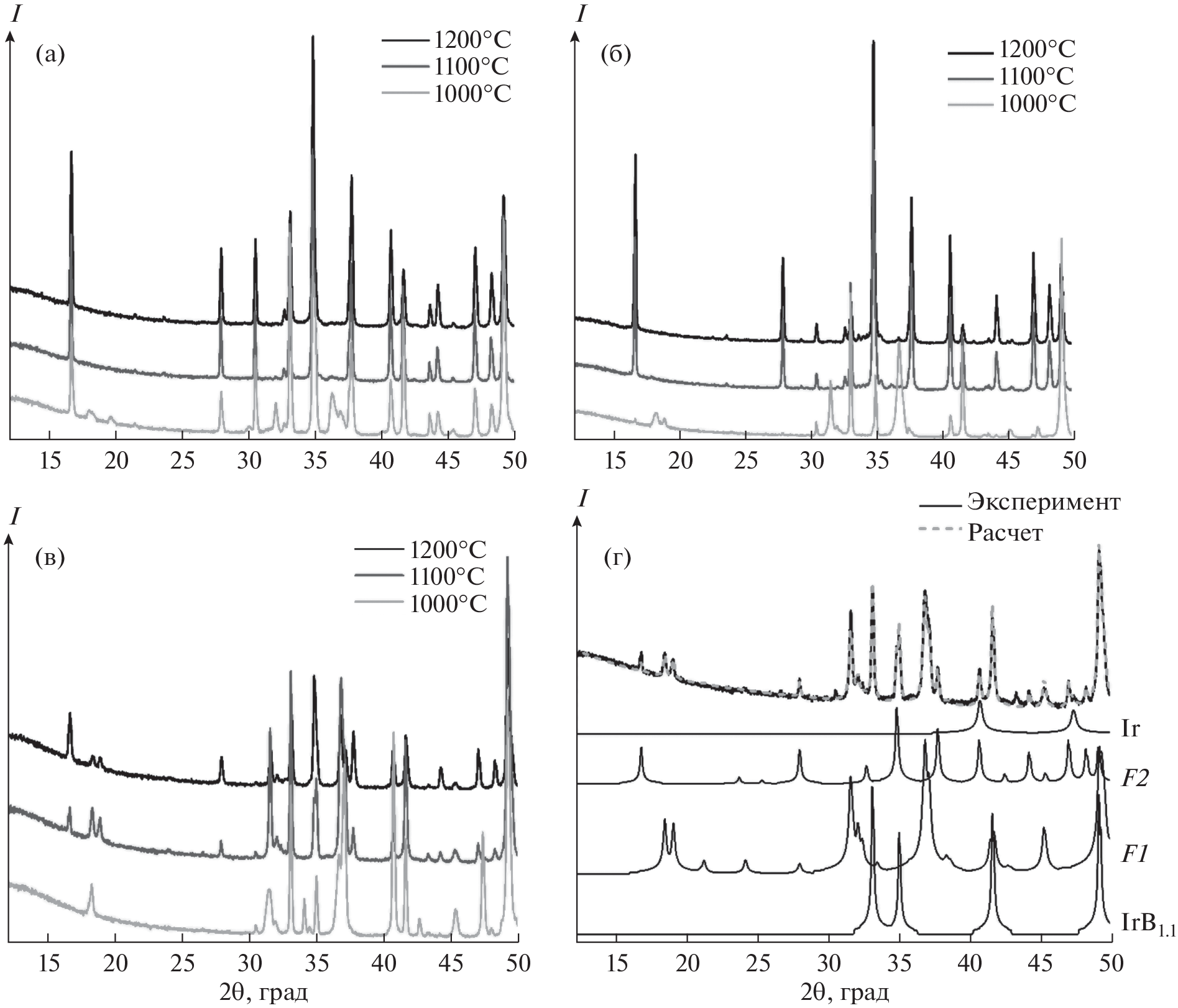

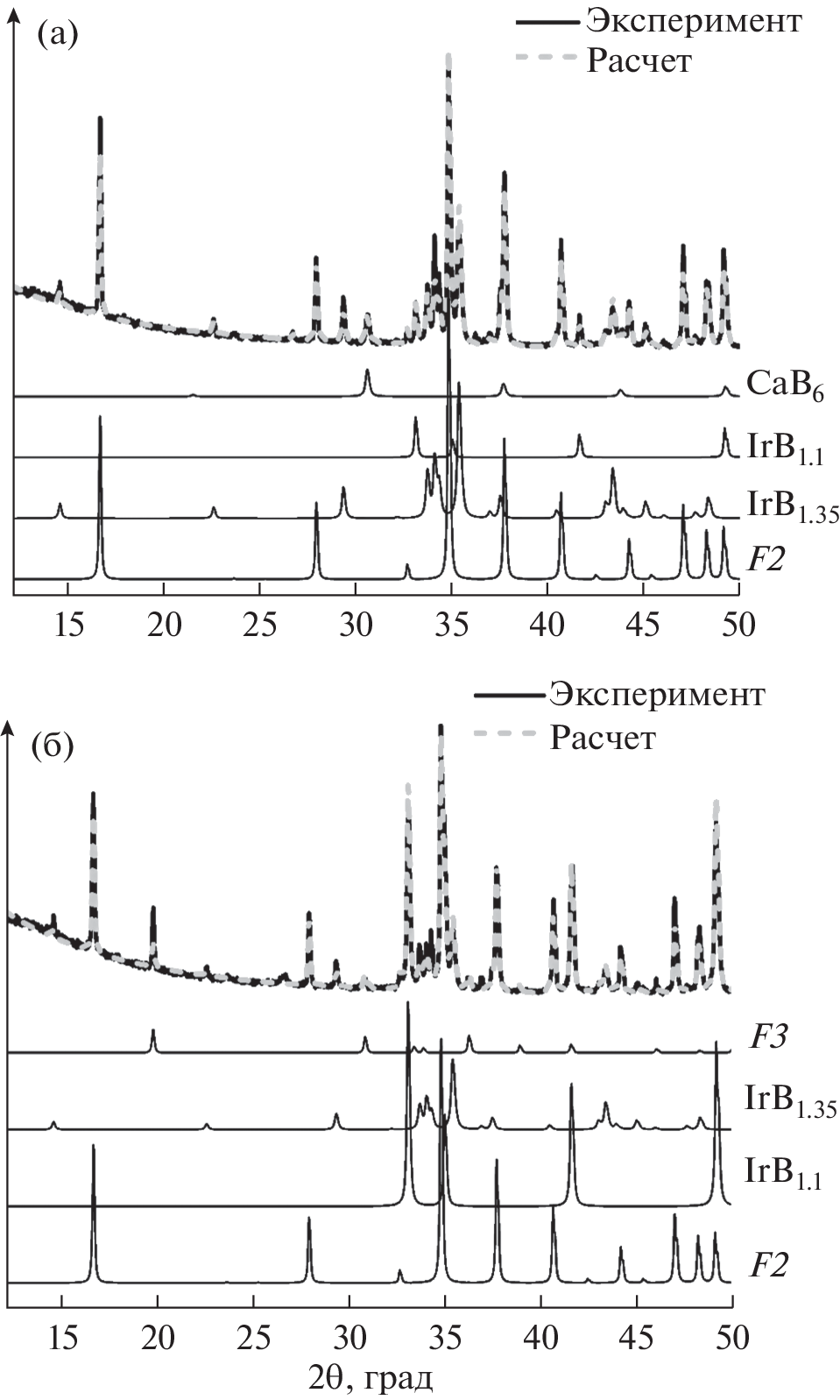

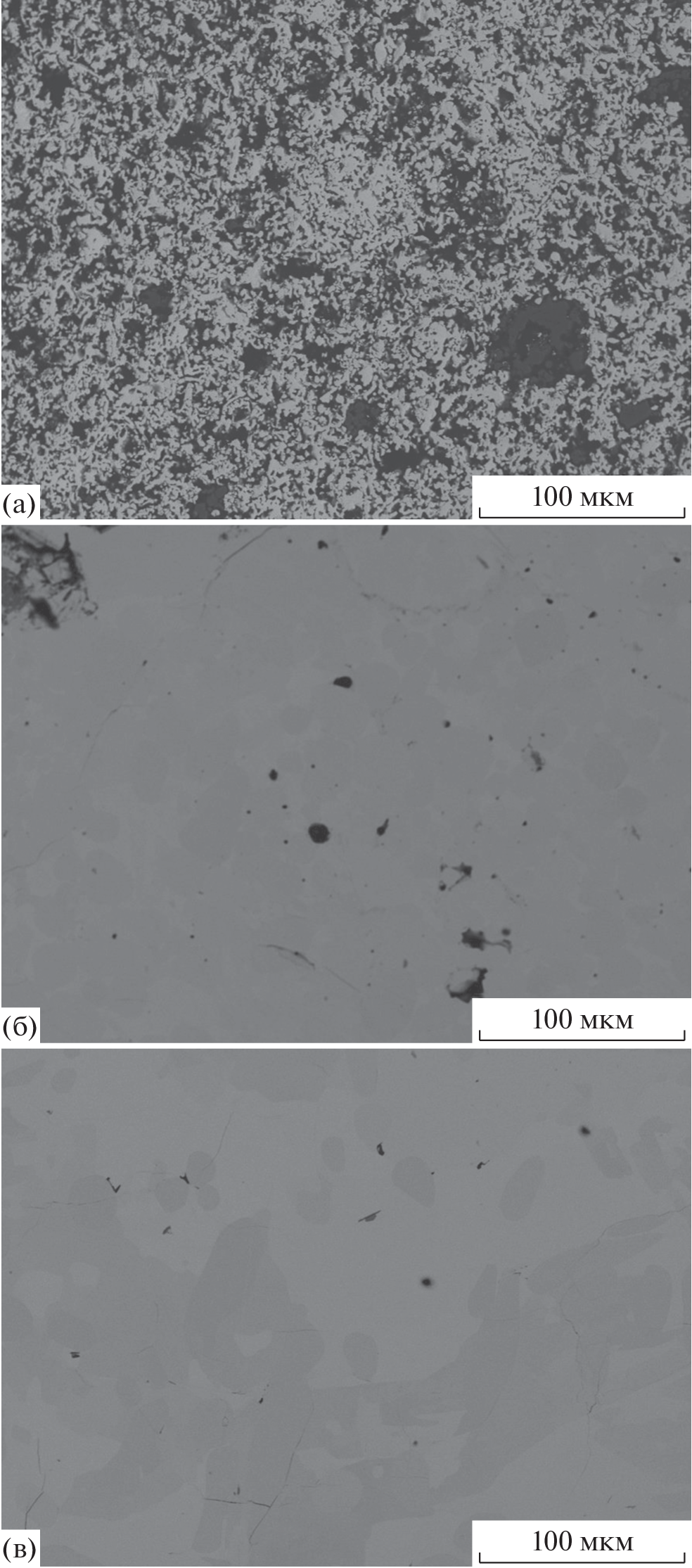

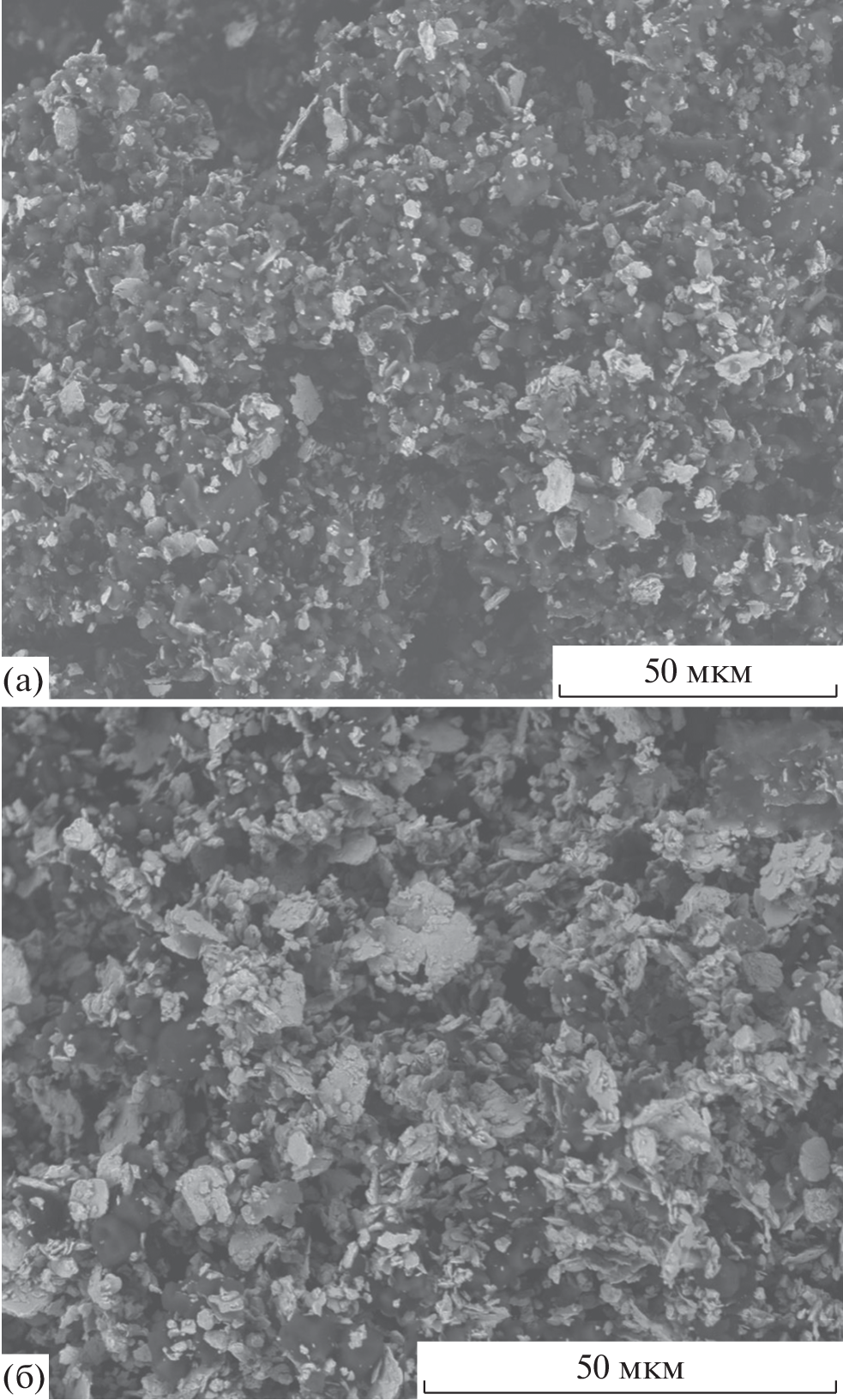

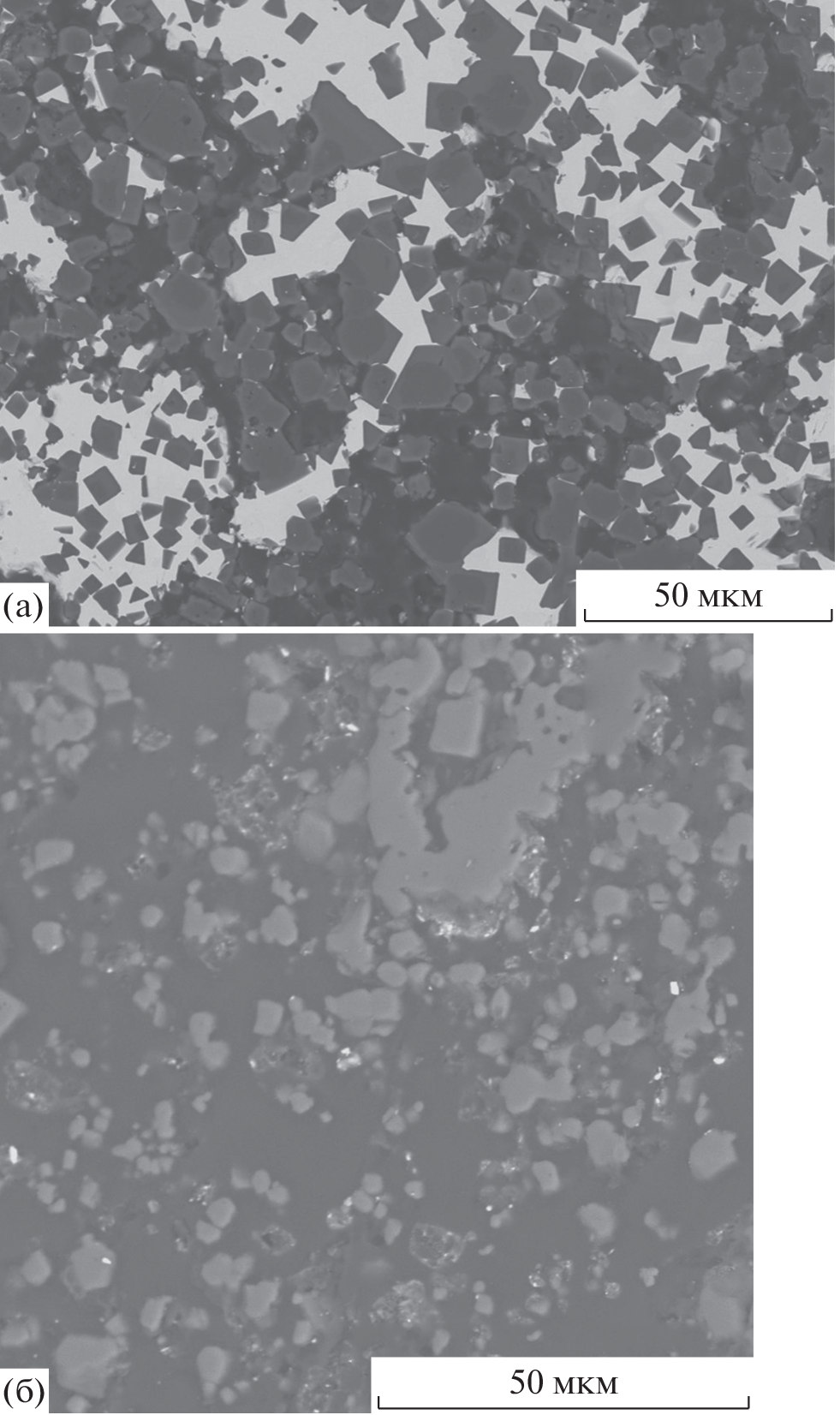

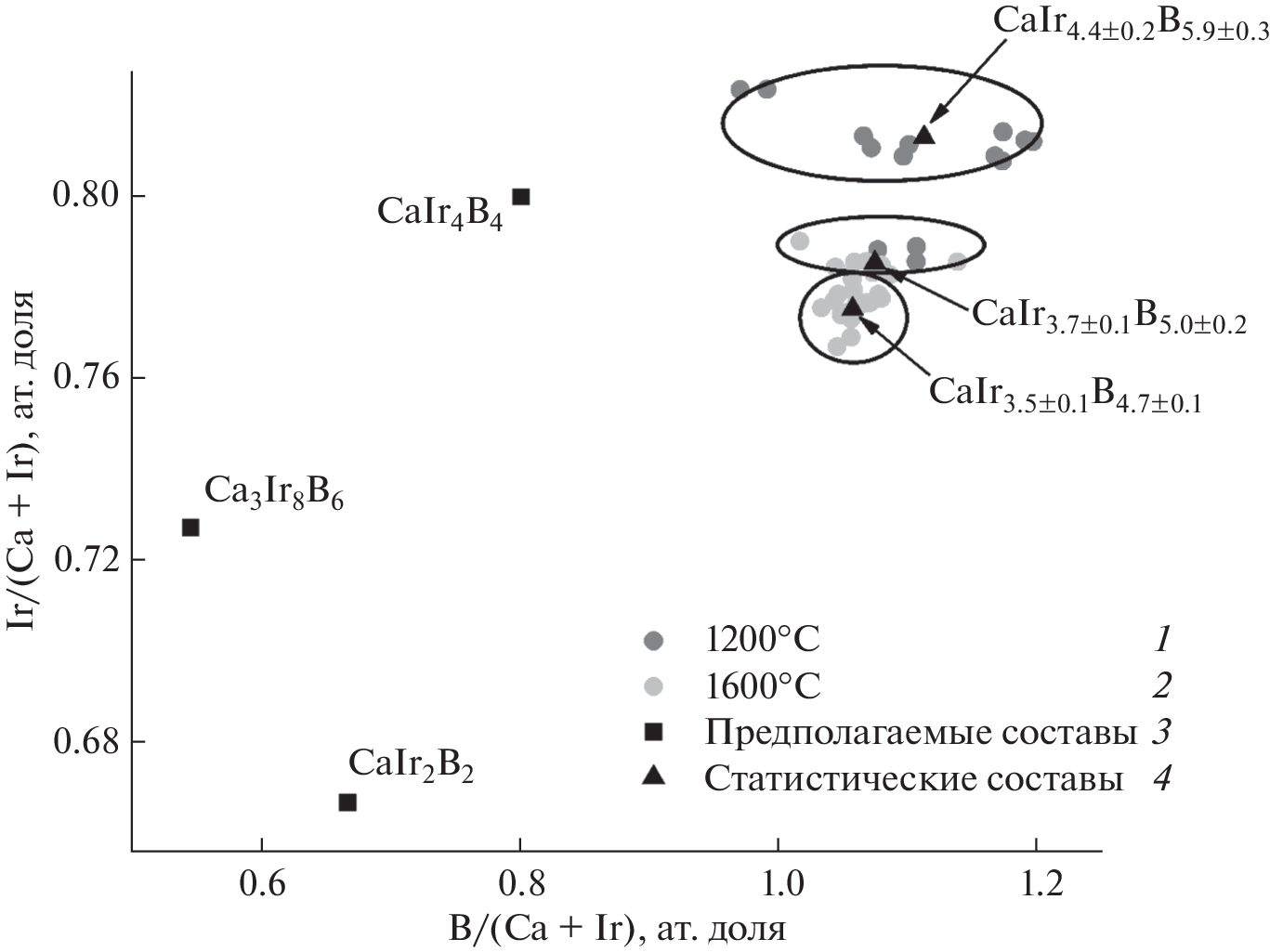

Исследованы процессы, происходящие в системе Ca–Ir–B. Изучен элементный и фазовый состав, а также морфология продуктов взаимодействия металлического иридия с гексаборидом кальция в интервале температур 700–1600°С. Установлено, что признаки начала взаимодействия наблюдаются уже при температуре 700°С, а первыми продуктами реакции являются бориды иридия IrB0.9 и IrB1.1, причем IrB0.9 формируется в виде низкотемпературной и метастабильной высокотемпературной модификаций. Увеличение температуры выдержки в интервале 1000–1600°С приводит к формированию трех тройных соединений предположительного состава Ca3Ir8B6, CaIr4B4 и CaIr2B2, причем о первых двух фазах ранее не сообщалось в литературе. Определены параметры элементарной ячейки новых соединений Ca3Ir8B6 (на основе Sr3Rh8B6) и CaIr4B4 (на основе LaIr4B4). Полученные результаты свидетельствуют о сложности происходящих в системе Ca–Ir–B процессов и многообразии тройных боридных фаз, которые могут представлять самостоятельный интерес для высокотемпературного материаловедения.
Ключевые слова
Об авторах
В. В. Лозанов
Институт химии твердого тела и механохимии СО РАН
Автор, ответственный за переписку.
Email: lozanov.25@yandex.ru
Россия, 630090, Новосибирск,
ул. Кутателадзе, 18
Т. А. Гаврилова
Институт физики полупроводников им. А.В. Ржанова СО РАН
Email: lozanov.25@yandex.ru
Россия, 630090, Новосибирск, пр-т Академика Лаврентьева, 13
Н. И. Бакланова
Институт химии твердого тела и механохимии СО РАН
Email: lozanov.25@yandex.ru
Россия, 630090, Новосибирск,
ул. Кутателадзе, 18
Список литературы
- Hanquist K.M., Boyd I.D. // Front. Phys. 2019. V. 7. P. 9. https://doi.org/10.3389/fphy.2019.00009
- Kolychev A.V., Kernozhitskii V.A., Chernyshov M.V. // Russ. Aeronaut. 2019. V. 62. № 4. P. 669. https://doi.org/10.3103/S1068799819040184
- Simonenko E.P., Sevast’yanov D.V., Simonenko N.P. et al. // Russ. J. Inorg. Chem. 2013. V. 58. № 14. P. 1669. https://doi.org/10.1134/S0036023613140039
- Simonenko E.P., Simonenko N.P., Sevastyanov V.G. et al. // Russ. J. Inorg. Chem. 2018. V. 63. № 14. P. 1772. https://doi.org/10.1134/S003602361814005X
- Sevastyanov V.G., Simonenko E.P., Gordeev A.N. et al. // Russ. J. Inorg. Chem. 2013. V. 58. № 11. P. 1269. https://doi.org/10.1134/S003602361311017X
- Simonenko E.P., Simonenko N.P., Kolesnikov A.F. et al. // J. Eur. Ceram. Soc. 2022. V. 42. № 1. P. 30. https://doi.org/10.1016/j.jeurceramsoc.2021.09.020
- Simonenko E.P., Simonenko N.P., Gordeev A.N. et al. // J. Eur. Ceram. Soc. 2021. V. 41. № 2. P. 1088. https://doi.org/10.1016/j.jeurceramsoc.2020.10.001
- Lozanov V.V., Baklanova N.I., Bulina N.V. et al. // ACS Appl. Mater. Interfaces. 2018. V. 10. № 15. P. 13062. https://doi.org/10.1021/acsami.8b01418
- Baklanova N.I., Lozanov V.V., Titov A.T. // Corros. Sci. 2019. V. 160. P. 108178. https://doi.org/10.1016/j.corsci.2019.108178
- Baklanova N.I., Lozanov V.V., Kul’kov A.A. et al. // Inorg. Mater. 2019. V. 55. P. 231. https://doi.org/10.1134/S002016851903004X
- Фоменко В.С. Эмиссионные свойства материалов. Киев: Наук. думка, 1981. 338 с.
- Schmidt B., Jung W. // Z. Naturforsch. 1978. V. 33b. P. 1430. https://doi.org/10.1515/znb-1978-1211
- Bannykh D.A., Golosov M.A., Lozanov V.V. et al. // Inorg. Mater. 2021. V. 57. P. 879. https://doi.org/10.1134/S0020168521090028
- CaB6 crystal structure: Datasheet from “PAULING FILE Multinaries Edition – 2012” in SpringerMaterials (https://materials.springer.com/isp/crystallographic/docs/sd_1721776)
- Berlin J. // Imaging Microsc. 2011. V. 13. P. 19. Available online: https://www.yumpu.com/en/document/read/33185105/analysis-of-boron-with-energy-dispersive-x-ray-spectrometry-bruker
- Rogl P., Nowotny H., Benesovsky F. // Monatsh. Chem. 1971. V. 102. P. 678. https://doi.org/10.1007/BF01167245
- Zeiringer I., Cheng X., Chen X.-Q. et al. // Sci. China Mater. 2015. V. 58. P. 649. https://doi.org/10.1007/s40843-015-0078-6
- Lozanov V.V., Utkin A.V., Gavrilova T.A. et al. // J. Am. Ceram. Soc. 2022. V. 105. P. 2323. https://doi.org/10.1111/jace.18234
- Lozanov V.V., Baklanova N.I., Bannykh D.A. et al. // Russ. J. Inorg. Chem. 2022. V. 67. P. 1665. https://doi.org/10.1134/S0036023622601052
