Evaluation of disorder and determination of mass density of ion-modified thin carbon films by XPS

Cover Page

Cite item

Full Text

Abstract

In this work, thin carbon films were deposited on the surface of armco-iron using magnetron sputtering of a carbon target in an Ar+ working gas environment. Then the carbon films were implanted with argon and nitrogen ions. In order to clarify the content of differently hybridized (i. e., in different chemical states) carbon atoms in the deposited material, the method of analyzing the photoelectron energy loss spectra was used in this work. It is shown that the satellite structure of c1s spectra, when analyzed jointly with xps of the c1s core level, confirms the formation of a disordered structure of the carbon film and allows one to determine the mass density of thin carbon films.

Full Text

Введение

Спектроскопия потерь энергии электронов является одним из наиболее информативных методов изучения электронного строения углеродных материалов. Еще в ранних работах, например [1], было показано, что сателлитная структура, сопровождающая рентгенофотоэлектронный (РФЭ) пик С1s, несет в себе важную информацию о материале. Было установлено, что пик плазмонных потерь π+σ графита на расстоянии 27 эВ от основного пика С1s позволяет определить массовую плотность графита. Учитывая связь энергии плазмона и массовой плотности вещества, было определено, что плотность фуллерена составляет 2.03 г/см3, что существенно отличается от значений, ранее полученных рентгеноструктурными методами [2]. Исследованию спектров потерь энергии электронов посвящено значительное количество работ, в том числе [3-5]. В ряде работ были получены значения энергий пиков плазмонных потерь Ер в спектрах углеродных материалов. В частности, было определено положение пиков потерь для различных форм углерода (графит, алмаз, аморфный углерод, стеклоуглерод) [6, 7], при этом часть экспериментальных данных была получена методами EELS (Electron energy loss spectroscopy) при бомбардировке поверхностей моноэнергетичным электронным потоком. В обзорной работе [8] подробно показано, что из анализа спектров плазмонных потерь можно определить как массовую, так и атомную плотность углеродных материалов, в частности тонких пленок аморфного углерода.

Значительную информацию можно получить из анализа формы фотоэлектронных спектров остовных уровней, оже-электронных спектров и спектров валентных полос. В работе [9] еще в 1977 г. были указаны причины асимметрии РФЭС-пиков. В работах [10-13] детально обсуждена природа уширения O1s, Si2p-спектров и сделан вывод о том, что основными факторами являются фононное уширение, приводящее к температурно-зависимому симметричному гауссову размытию контура, и вибронное расщепление возбужденного состояния, впервые отмеченное в [14], которое приводит к температурно-независимому асимметричному уширению контура. Поскольку плотность заряда на атоме влияет на энергию связи электронов остовного уровня, любые изменения в химическом окружении, включая угловые координации и незначительные изменения в межатомных расстояниях, непосредственно проявляются в РФЭ-спектре в виде химических сдвигов пиков [15, 16]. Состав, структура и свойства углеродных пленок на протяжении многих лет остаются предметом многочисленных исследований (см., например, [17, 18])

Особенностью метода РФЭС является минимальная (3-5 нм) глубина анализируемого слоя, определяемая длиной свободного пробега электронов в веществе [19, 20], поэтому этот метод может предоставлять информацию о самых верхних слоях углеродных пленок. Несмотря на длительную историю применения, проблемы интерпретации результатов РФЭС, в том числе проблемы анализа С1s-спектров и их сателлитов, остаются [21].

Влияние радиационных дефектов на электронную структуру материалов по данным рентгеновской фотоэлектронной спектроскопии рассмотрено в работах [22, 23]. Сдвиги РФЭ-спектров по шкале энергий связи (Есв) авторы связывают с изменением средней степени ковалентности межатомных связей и эффективных зарядов атомов, а уширение – с разупорядочением химической и радиационной природы. Имеются РФЭС-исследования радиационного повреждения ряда природных ортосиликатов, в частности оливина, в которых сообщается о радиационно-индуцированном восстановлении металлического железа [24, 25]. В целом совместное применение методов спектроскопии комбинационного рассеяния света (спектроскопии КРС) и РФЭ-спектроскопии для анализа атомной и электронной структуры радиационно-поврежденных материалов является перспективным.

В связи с вышеизложенным, целью данной работы является качественная оценка разупорядочения и определение массовой плотности сверхтонких поверхностных слоев магнетронно напыленных углеродных пленок на основании РФЭС-данных до и после имплантации ионов аргона и азота с энергией 30 кэВ при дозах D=1017 ион/см2.

Методика эксперимента

Углеродные пленки толщиной 30±4 нм осаждали на поверхность армко-железа методом магнетронного напыления на установке “Катод-1М” в среде аргона при постоянном токе [26, 27]. В качестве мишени использовали графитовый лист толщиной 2 мм. По данным энергодисперсионного микроанализа на электронном микроскопе Quattro S концентрация примеси кислорода в мишени составляла ~0.3 ат.%.

Для очистки поверхности подложек от адсорбированных загрязнений и обеспечения лучшей адгезии напыляемого покрытия температуру подложек поддерживали на уровне 200°С. Толщина пленок проверена методом атомно-силовой микроскопии (АСМ) на зондовом микроскопе SOLVER 47 Pro в контактном режиме с использованием зонда CSG10.

Полученные углеродные пленки подвергали бомбардировке однозарядными ионами Ar+ или N+ с энергией Е = 30 кэВ и дозой D = 1017 ион/см2 в установке ионной имплантации на базе УСУ-4 с импульсным источником ионов “ПИОН-1М”. Имплантацию проводили в импульсно-периодическом режиме с длительностью импульсов 1 мс и частотой следования импульсов 100 Гц. Плотность потока ионов в импульсе составляла 3.086∙1012 ион/см2. Имплантация ионов проведена нормально к поверхности. Исследуемые образцы углеродных пленок располагали в центральной части пятна имплантации, что обеспечивало равномерную плотность потока ионов на пленку. Нужно отметить, что проективный пробег ионов азота в углеродном материале значительно превышает толщину магнетронно напыленной углеродной пленки.

Исследования сверхтонких (1–3 нм) поверхностных слоев углеродных пленок методом РФЭС проведены на электронном спектрометре SPECS с энергоанализатором Phoibos-150 с использованием немонохроматизированного MgKα излучения (hν=1253.6 эВ). Спектры получены при постоянной энергии пропускания анализатора 15 эВ с использованием линзовой моды Large Area. Анализируемая область поверхности представляет собой пятно диаметром 5 мм, т. е. полученные результаты относятся к средней величине по этой области. Глубина анализа определяется средней длиной свободного пробега электронов и для углеродных материалов может составлять единицы нанометров. РФЭС-спектры измерены с шагом сканирования 0.2 эВ. Экспериментальные спектры обработаны с использованием программного обеспечения CasaXPS.

Результаты и обсуждение

Массовая плотность известных форм углерода на примере ранее аттестованных образцов порошков наноалмаза статического синтеза (НАСС, частицы 100 нм) [28, 29] и высокоориентированного пиролитического графита (ВОПГ), используемого для настройки сканирующих зондовых микроскопов типа SOLVER, была определена с использованием краткого аналитического выражения [8]:

ρ = 0.00312 · (εp)2 . (1)

Здесь eр равно расстоянию пика потерь π+σ от максимума основного пика C1s (в электронвольтах, рис. 1). Из данных РФЭС (рис. 2а) были получены значения массовой плотности 3.62 г/см3 (eр =34.05 эВ) для НАСС и 2.27 г/см3 (eр =27.0 эВ) для ВОПГ. Это показало удовлетворительное согласие значений массовой плотности углеродных материалов, определенных методом РФЭС, с известными справочными данными [30, 31] (3.513 и 2.26 г/см3, соответственно). Особенности спектра энергетических потерь НАСС в области меньших энергий потерь возможно связать с наличием нарушенного сверхтонкого поверхностного слоя порошинок НАСС, образующихся в процессе получения порошков и дающих вклад в общий рентгеноэлектронный спектр.

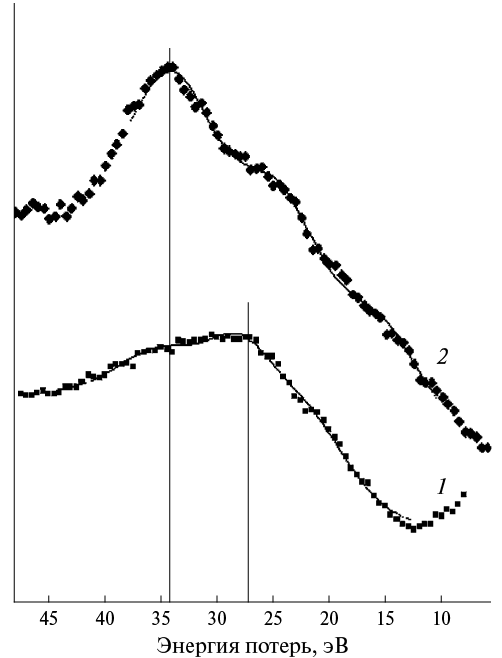

Рис. 1. Спектры потерь энергии фотоэлектронов: 1 – ВОПГ, 2 – НАСС.

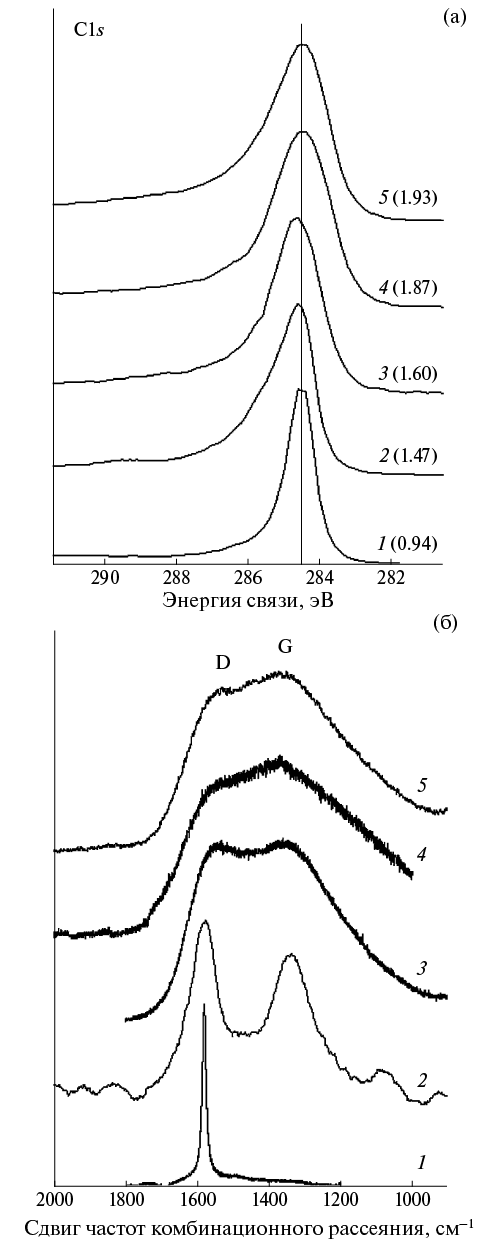

Рис. 2. РФЭ C1s-спектры (а) и спектры КРС (б): 1 – ВОПГ; 2 – поликристаллический графит (мишень); 3 – углеродная пленка на железе; 4 – углеродная пленка на железе после имплантации ионов аргона; 5 – углеродная пленка на железе после имплантации ионов азота. В скобках указаны величины ПШПВ.



В дальнейшем эти методические результаты были использованы для характеризации тонких ионно-модифицированных магнетронных пленок на поверхности железа.

Результаты РФЭС- и КРС-спектроскопии показывают, что магнетронно напыленные пленки, во-первых, являются сильно разупорядоченными. Об этом говорит существенное уширение с асимметризацией остовного РФЭС-пика С1s, в скобках указаны значения полной ширины на половине высоты (ПШПВ) (рис. 2а) и уширение пиков G и D в спектрах комбинационного рассеяния света (рис. 2б).

Во-вторых, магнетронные углеродные пленки до ионной бомбардировки имеют существенно меньшую массовую плотность (в среднем 1.98 г/см3) по сравнению с известной плотностью массивного графита (2.26 г/см3), мишень из которой была использована при магнетронном напылении. Экспериментальные значения плотности были получены на основании данных eр, определенных относительно максимума пика остовного уровня С1s. Эта же методика позволила в дальнейшем показать изменения массовой плотности магнетронно напыленной тонкой углеродной пленки при импульсном облучении ионами разной массы и химической активности. Было определено, что импульсное облучение аргоном с Е = 30 кэВ вызывает дальнейшее разупорядочение тонкой пленки углеродного материала (уширение пиков С1s на рис. 2а, спектр 4) и дальнейшее снижение его средней массовой плотности (до 1.81 г/см3). Таким образом, средняя массовая плотность магнетронной пленки уменьшилась на 8%. При облучении ионами азота массовая плотность углеродной пленки уменьшается в меньшей степени (до 1.86 г/см3). При этом из РФЭС-спектра N1s видно, что основная доля атомов азота (до 89 ат. %) встраивается в двух неэквивалентных позициях в структуре углеродной пленки (рис. 3). Незначительная часть азота (менее 10%) внедряется в пленку, по-видимому, без замещения атомов углерода, например в межслоевые пространства или поры. По данным ПО SRIM (Stopping and Range of Ions in Matter) [33], доля упруго отраженных от поверхности углеродной пленки ионов азота составляет 2.8% и существенной роли не играет. Доля упруго отраженных ионов аргона от поверхности углеродного материала еще меньше и составляет 0.08%.



Рис. 3. N1s-спектр углеродной пленки после имплантации ионов азота.



На рис. 4 представлены сателлиты π+σ С1s-спектров исследованных образцов после вычитания фоновой составляющей методом Ширли [32]. Спектр 1 соответствует сателлиту π+σ спектра С1s, полученного с ВОПГ в направлении нормали к графеновой плоскости. Сателлит π+σ соответствует по основным параметрам энергии потерь (~27.15 эВ) сателлиту графита. Слабоинтенсивная линия слева 35-36 эВ может быть приписана углероду в областях с нарушенной структурой. Пик справа – сателлит от поверхностного слоя углеродного материала, например взаимодействующего с адсорбированным кислородом или азотом.

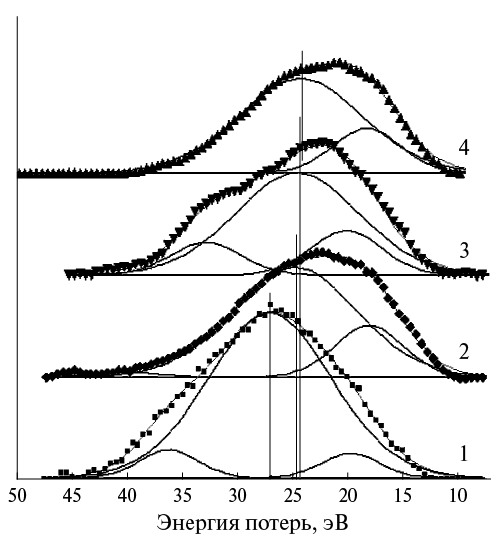

Рис. 4. Сателлиты π+σ С1s-спектров образца ВОПГ (1), углеродной пленки на армко-железе (2), углеродной пленки, подвергнутой имплантации ионов аргона с Е = 30 кэВ, D = 1017 ион/см2 (3), углеродной пленки, подвергнутой имплантации ионов азота с Е = 30 кэВ, D = 1017 ион/см2 (4).



Спектр 2 соответствует сателлиту π+σ спектра С1s магнетронной пленки углерода. Углеродная пленка, полученная методом магнетронного напыления, менее плотная. Энергия потерь eр =25.22 эВ. Основа пленки – разупорядоченный углерод с sp2-гибридизацией.

Спектр 3 – сателлит π+σ спектра С1s углеродной пленки после облучения ионами аргона с Е = 30 кэВ, D = 1017 ион/см2. Плотность графитовой составляющей уменьшается. Положение максимума пика незначительно смещается в сторону меньших энергий потерь eр, а сама пленка является неоднородной, так как на спектре потерь возникает явная компонента с eр вблизи 33 эВ, которую возможно связать с наличием областей с тетрагональной координацией атомов углерода.

Спектр 4 соответствует сателлиту π+σ спектра С1s углеродной пленки после облучения ионами азота с Е = 30 кэВ, D = 1017 ион/см2. Сателлит потерь π+σ очень похож на спектр сателлита исходной магнетронной пленки, но можно отметить незначительное повышение плотности исходной пленки и наличие следов компоненты на eр =32 эВ.

Главным отличием магнетронно-напыленных и ионно-модифицированных тонких углеродных пленок является отсутствие в спектрах потерь сателлита shake-up (eр = 7 эВ).

Заключение

Анализ C1s-спектров и спектров потерь π+σ от C1s-пика позволяет оценить разупорядоченность, однородность и массовую плотность магнетронной углеродной пленки.

Показано, что магнетронно напыленная тонкая (30±4 нм) углеродная пленка изначально является разупорядоченной со cредней массовой плотностью меньше плотности графитовой мишени, а имплантация ионов аргона и азота приводит к дальнейшему разупорядочению пленки. Бомбардировка ионами аргона и азота не приводит к существенному изменению средней массовой плотности “графитовой” составляющей магнетронно напыленной углеродной пленки. В то же время бомбардировка ионами аргона с энергией 30 кэВ до дозы 1017 ион/см2 приводит к неоднородности пленки по структуре, в которой есть доля тетраэдрически координированного (алмазоподобного) углерода в областях с большей массовой плотностью. Главным отличием магнетронно-напыленных и ионно-модифицированных тонких углеродных пленок является отсутствие в спектрах потерь в области shake-up π – пиков (eр = 7 эВ).

Исследования выполнены с использованием оборудования ЦКП “Центр физических и физико-химических методов анализа, исследования свойств и характеристик поверхности, наноструктур, материалов и изделий” УдмФИЦ УрО РАН в рамках государственного задания Министерства науки и высшего образования РФ № 1022040600207-2, при поддержке Минобрнауки России (договор № 075-15-2021-1351) в части развития методологии рентгеновской фотоэлектронной спектроскопии.

Авторы выражают благодарность А.А. Колотову (УдмФИЦ УрО РАН), В.Ф. Кобзиеву (УдГУ) за помощь в получении экспериментальных образцов, а также К.Г. Михееву за получение КР-спектров.

Авторы данной работы заявляют, что у них нет конфликта интересов.

×
