Контейнерный материал для полупроводниковых технологий из плавленого кварца с добавками нановолокон Al2O3

封面

如何引用文章

全文:

开放存取 开放存取
受限制的访问 ##reader.subscriptionAccessGranted##
受限制的访问 订阅存取

详细

Изучено влияние нановолокон Al2O3 на свойства керамики из плавленого кварца, используемой в производстве контейнеров для расплава полупроводниковых материалов. Установлено, что добавка от 0.05 до 0.15 мас. % нановолокон оксида алюминия приводит к увеличению механической прочности керамики, полученной методом шликерного литья. Прочность на сжатие керамического материала при добавлении 0.15 мас. % нановолокон после спекания при температуре 1200°С возрастает от 90 ± 4 до 143 ± 9 МПа, прочность на изгиб при этом изменяется от 28 ± 2 до 42 ± 3 МПа.

全文:

受限制的访问

作者简介

Е. Подшибякина

Сибирский федеральный университет

编辑信件的主要联系方式.
Email: podshibyakina.elenka@mail.ru
俄罗斯联邦, Свободный пр., 79, Красноярск, 660041

А. Шиманский

Сибирский федеральный университет

Email: podshibyakina.elenka@mail.ru
俄罗斯联邦, Свободный пр., 79, Красноярск, 660041

М. Васильева

Сибирский федеральный университет

Email: podshibyakina.elenka@mail.ru
俄罗斯联邦, Свободный пр., 79, Красноярск, 660041

М. Симунин

Сибирский федеральный университет

Email: podshibyakina.elenka@mail.ru
俄罗斯联邦, Свободный пр., 79, Красноярск, 660041

Р. Еромасов

Сибирский федеральный университет

Email: podshibyakina.elenka@mail.ru
俄罗斯联邦, Свободный пр., 79, Красноярск, 660041

Т. Бермешев

Сибирский федеральный университет

Email: podshibyakina.elenka@mail.ru
俄罗斯联邦, Свободный пр., 79, Красноярск, 660041

参考

  1. Пивинский Ю.Е., Суздальцев Е.И. Кварцевая керамика и огнеупоры. Т.1 Теоретические основы и технологические процессы. М.: Теплоэнергетик, 2008. 672 с.
  2. Пивинский Ю.Е., Суздальцев Е.И. Кварцевая керамика и огнеупоры. Т.2 Материалы, их свойства и области применения. М.: Теплоэнергетик, 2008. 464 с.
  3. Optical Grade Germanium. https://www.findlight.net/optics/optical-materials/optical-glass/optical-grade-germanium
  4. Einhaus R., Lissalde F.C., Rivat P. Crucible for a Device for Producing a Block of Crystalline Material and Method for Producing Same: Patent US, № 7442255. Publication date 28.10.2008; priority 17.04.2003.
  5. Шиманский А.Ф., Подщибякина Е.Ю., Самойло А.С., Жижаев А.М., Городищева А.Н., Васильева М.Н. Кварцевые тигли для расплава германия с композитным внутренним слоем, содержащим нитрид бора // Неорган. материалы. 2021. Т. 57. № 2. С. 220–224. https://doi.org/10.31857/S0002337X21020111
  6. Шиманский А.Ф., Пивинский Ю.Е., Савченко Н.С., Подкопаев О.И. Способ получения кварцевых тиглей: Патент РФ, № 2333900. Заявлено 30.11.2006; опубл. 20.09.2008. Бюл. № 26.
  7. Liang J.J., Lin Q.H., Zhang X., Jin T., Zhou Y.Z., Sun X.F., Choi B.G., Kim I.S., Do J.H., Jo C.Y. Effects of Alumina on Cristobalite Crystallization and Properties of Silica-Based Ceramic Cores // J. Mater. Sci. Technol. 2017. V. 33. Р. 204–209. https://doi.org/10.1016/j.jmst.2016.02.012
  8. Khomenko E.S., Zaichuk A.V., Karasik E.V., Kunitsa A.A. Quartz Ceramics Modified by Nanodispersed Silica Additive // Funct. Mater. 2018. V. 25. № 3. P. 613–618. https://doi.org/10.15407/fm25.03.613
  9. Gu Y., Bu J., Ma Ch., Zhao D., Wang Z. Influence of Nano-Yb2O3, Nano-Nd2O3 and Nano-Dy2O3 on Sintering and Crystallization of Fused Quartz Ceramic Materials // Adv. Mater. Res. 2013. V. 750–752. P. 517–520. https://doi.org/10.4028/www.scientific.net/AMR.750-752.517
  10. Бородай Ф.Я., Викулин В.В., Иткин С.М., Ляшенко Л.П., Шкарупа И.Л., Самсонов В.И. Наномодифицированная кварцевая керамика с повышенной высокотемпературной прочностью: Патент РФ, № 2458022. Заявлено 09.02.2011; опубл. 10.08.2012. Бюл. № 22.
  11. Пивинский Ю.Е., Тимошенко К.В. Реотехнологические свойства смешанных суспензий в системе SiO2–Al2O3 и некоторые свойства материалов на их основе. 1. Система плавленый кварц–глинозем // Огнеупоры и техническая керамика. 2000. № 7. С. 18–23.
  12. Zhu X., Hayashi H., Zhou Y., Hirao K. Influence of Additive Composition on Thermal and Mechanical Properties of β–Si3N4 Ceramics // J. Mater. Res. 2004. V. 19. № 11. P. 3270–3278. http://dx.doi.org/10.1557/JMR.2004.0416
  13. Суздальцев Е.И., Харитонов Д.В. Состояние и перспективы формования заготовок из водных шликеров неорганических материалов // Огнеупоры и техническая керамика. 2002. № 12. С. 4–7.
  14. Minakov A.V., Pryazhnikov M.I., Simunin M.M., Dobrosmyslov S.S., Kuular A.A., Molokeev M.S., Volochaev M.N., Khartov S.V., Voronin A.S., Rheological Properties of Colloidal Suspensions of Alumina Nanofibers // J. Mol. Liq. 2022. V. 367. Part A. Р. 120385. http://dx.doi.org/10.1016/j.molliq.2022.120385
  15. Onsager L. The Effects of Shape on the Interaction of Colloidal Particles // Ann. N.Y. Acad. Sci. 1949. V. 51. P. 627–659. https://doi.org/10.1111/j.1749-6632.1949.tb27296.x
  16. Markovska I., Yovkova F., Minov G., Rusev D., Lyubchev L. Investigation of Silane Modified Ceramic Surface of Porous Mullite Ceramics // Int. J. Environ. Ecol. Eng. 2013. V. 7. № 7. Р. 409–413.

补充文件

附件文件
动作
1. JATS XML
下载

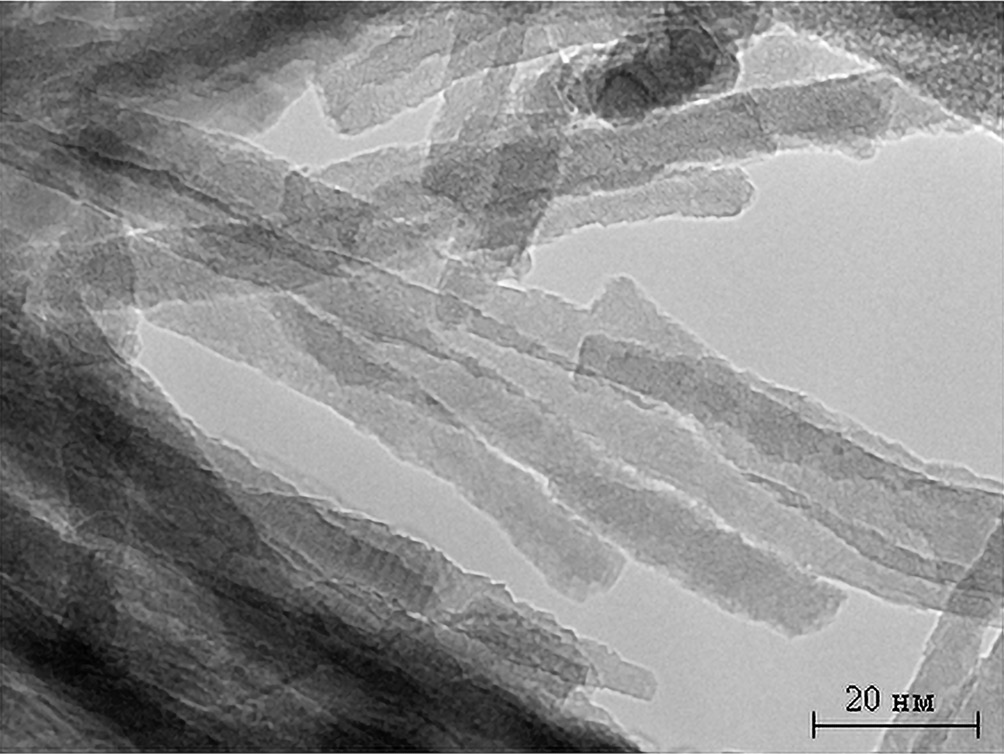

2. Fig. 1. Aluminum oxide nanofibers in a water-alcohol suspension

下载 (160KB)
索引源数据

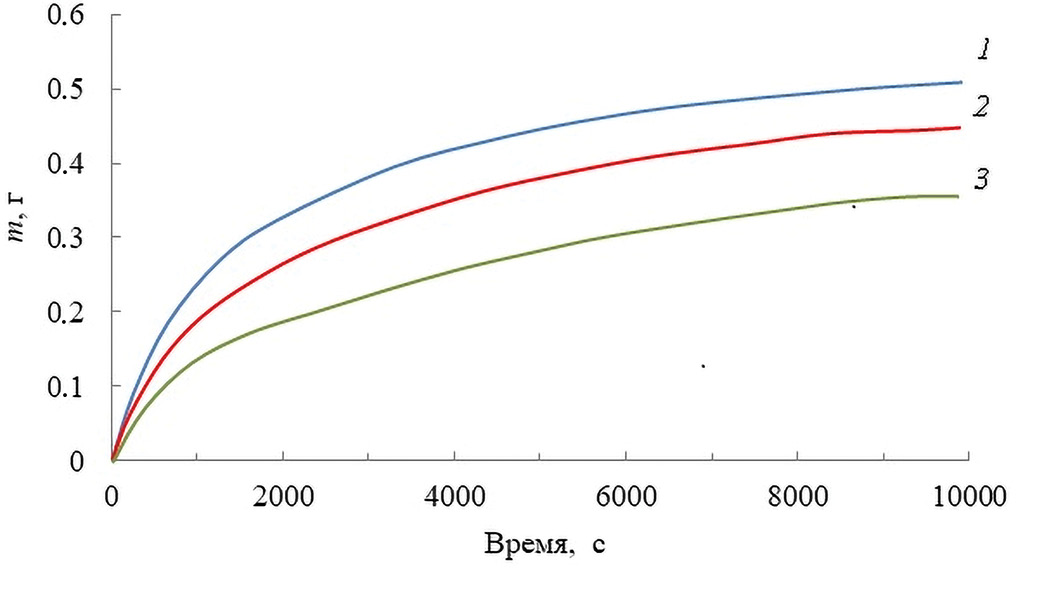

3. Fig. 2. Sedimentation curves of fused quartz suspensions without (1) and with the addition of Al2O3 nanofibers in an amount of 0.10 (2) and 0.15 wt.% (3)

下载 (66KB)
索引源数据

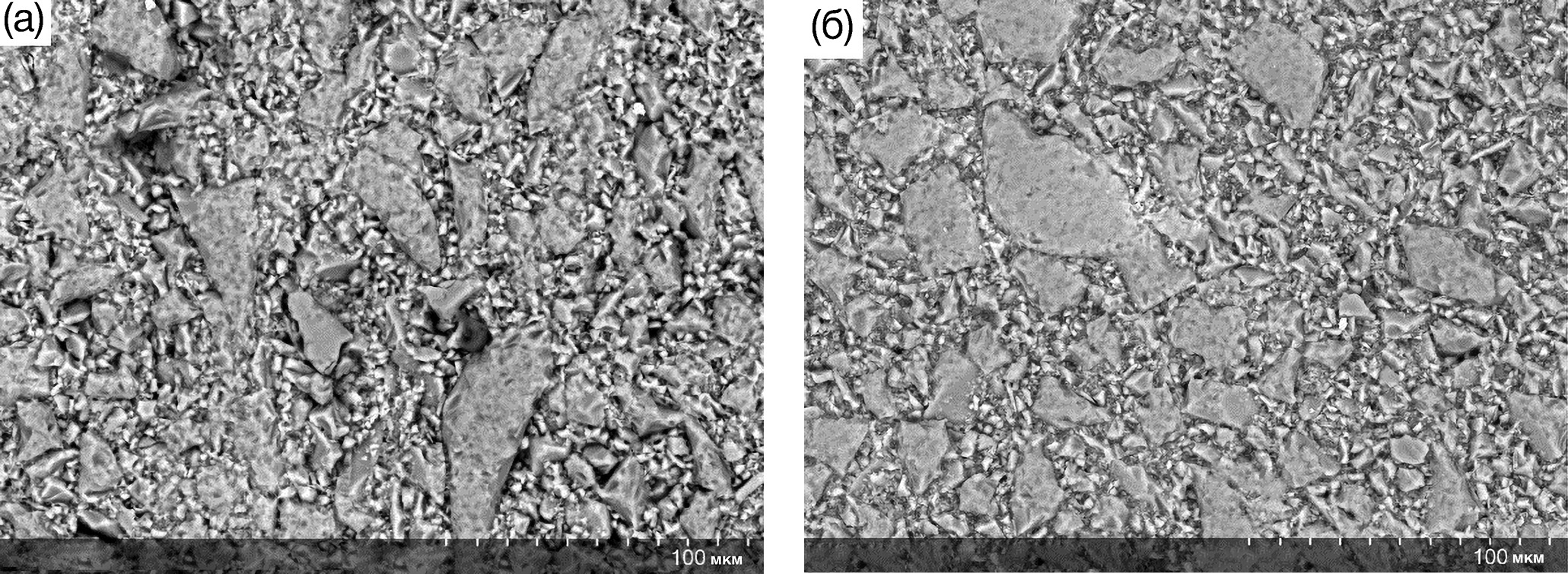

4. Fig. 3. Microstructure of quartz ceramic samples without (a) and with the addition of 0.15 wt.% Al2O3 nanofibers (b)

下载 (610KB)
索引源数据

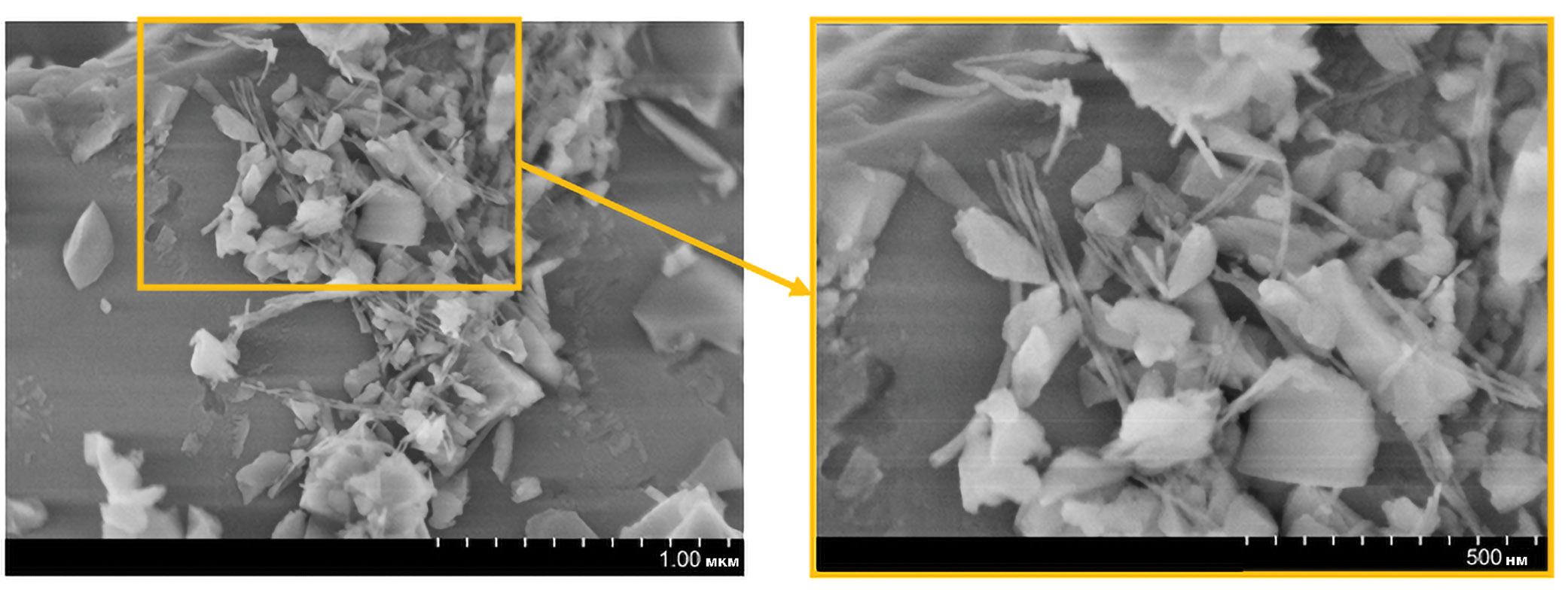

5. Fig. 4. Microstructure of ceramics at the grain boundary

下载 (231KB)
索引源数据

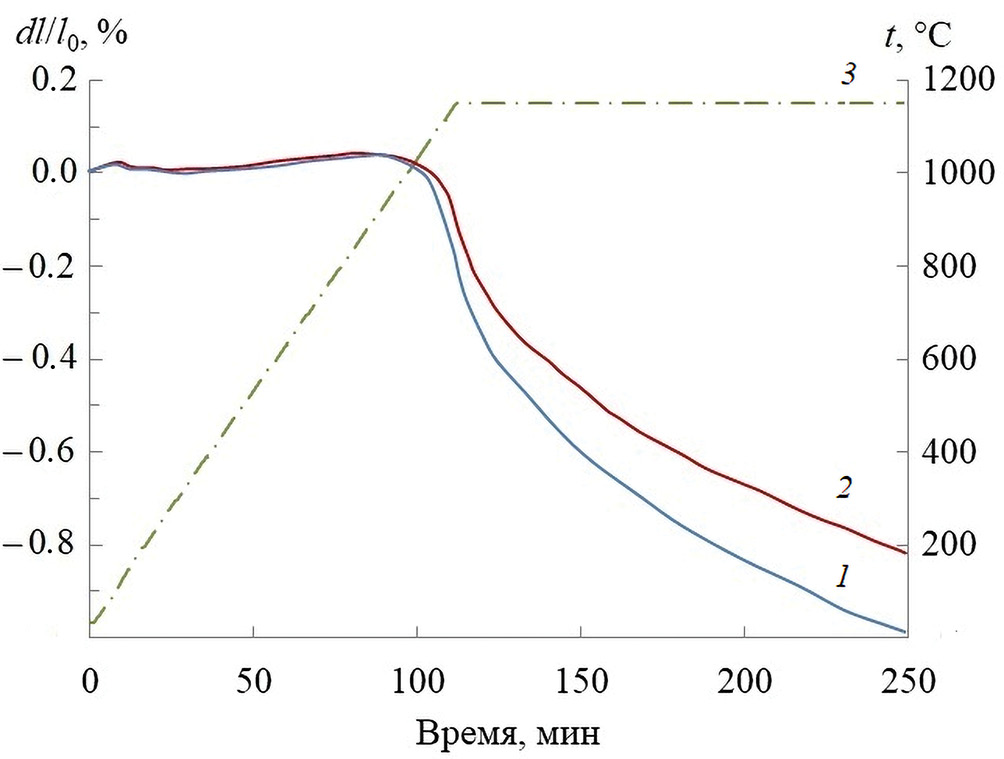

6. Fig. 5. Sintering curves of quartz ceramics with the addition of 0.15 wt.% Al2O3 nanofibers (1) and without additives (2), temperature change graph (3)

下载 (87KB)
索引源数据

版权所有 © Russian Academy of Sciences, 2024

Согласие на обработку персональных данных с помощью сервиса «Яндекс.Метрика»

1. Я (далее – «Пользователь» или «Субъект персональных данных»), осуществляя использование сайта https://journals.rcsi.science/ (далее – «Сайт»), подтверждая свою полную дееспособность даю согласие на обработку персональных данных с использованием средств автоматизации Оператору - федеральному государственному бюджетному учреждению «Российский центр научной информации» (РЦНИ), далее – «Оператор», расположенному по адресу: 119991, г. Москва, Ленинский просп., д.32А, со следующими условиями.

2. Категории обрабатываемых данных: файлы «cookies» (куки-файлы). Файлы «cookie» – это небольшой текстовый файл, который веб-сервер может хранить в браузере Пользователя. Данные файлы веб-сервер загружает на устройство Пользователя при посещении им Сайта. При каждом следующем посещении Пользователем Сайта «cookie» файлы отправляются на Сайт Оператора. Данные файлы позволяют Сайту распознавать устройство Пользователя. Содержимое такого файла может как относиться, так и не относиться к персональным данным, в зависимости от того, содержит ли такой файл персональные данные или содержит обезличенные технические данные.

3. Цель обработки персональных данных: анализ пользовательской активности с помощью сервиса «Яндекс.Метрика».

4. Категории субъектов персональных данных: все Пользователи Сайта, которые дали согласие на обработку файлов «cookie».

5. Способы обработки: сбор, запись, систематизация, накопление, хранение, уточнение (обновление, изменение), извлечение, использование, передача (доступ, предоставление), блокирование, удаление, уничтожение персональных данных.

6. Срок обработки и хранения: до получения от Субъекта персональных данных требования о прекращении обработки/отзыва согласия.

7. Способ отзыва: заявление об отзыве в письменном виде путём его направления на адрес электронной почты Оператора: info@rcsi.science или путем письменного обращения по юридическому адресу: 119991, г. Москва, Ленинский просп., д.32А

8. Субъект персональных данных вправе запретить своему оборудованию прием этих данных или ограничить прием этих данных. При отказе от получения таких данных или при ограничении приема данных некоторые функции Сайта могут работать некорректно. Субъект персональных данных обязуется сам настроить свое оборудование таким способом, чтобы оно обеспечивало адекватный его желаниям режим работы и уровень защиты данных файлов «cookie», Оператор не предоставляет технологических и правовых консультаций на темы подобного характера.

9. Порядок уничтожения персональных данных при достижении цели их обработки или при наступлении иных законных оснований определяется Оператором в соответствии с законодательством Российской Федерации.

10. Я согласен/согласна квалифицировать в качестве своей простой электронной подписи под настоящим Согласием и под Политикой обработки персональных данных выполнение мною следующего действия на сайте: https://journals.rcsi.science/ нажатие мною на интерфейсе с текстом: «Сайт использует сервис «Яндекс.Метрика» (который использует файлы «cookie») на элемент с текстом «Принять и продолжить».
