Post a Comment Comparative Analysis of Effectiveness of Lung Sonography and Chest Radiography for Diagnosis of Lung Diseases in Infants
- Authors: Akinshin I.I1, Sinelnikova E.V1, Mohammad A.A1, Rotar A.Y.1, Stolova E.N1, Solodkova I.V1, Chasnyk V.G1
-
Affiliations:
- St Petersburg State Pediatric Medical University, Ministry of Healthcare of the Russian Federation
- Issue: Vol 7, No 4 (2016)
- Pages: 37-44
- Section: Articles
- URL: https://journals.rcsi.science/pediatr/article/view/5965
- DOI: https://doi.org/10.17816/PED7437-44
- ID: 5965
Cite item
Full Text
Abstract
Full Text
ВВЕДЕНИЕ
Как известно, заболевания легких — один из наиболее часто регистрируемых в неонатальном и раннем детском возрасте видов патологии, достигающий максимальной частоты у недоношенных детей в первые дни жизни [4–6]. Смертность от патологии органов дыхания в этот период доходит до 50 % всех случаев смерти в неонатальном периоде в целом [7].
Авторы действующих в настоящее время руководств особое внимание уделяют своевременному и корректному использованию методов медицинской визуализации для ранней диагностики патологии легких, вполне обоснованно подчеркивая решающее значение в первую очередь рентгенографии [2, 3].
Ультразвуковая сонография легких — метод, постепенно внедряемый в клиническую медицину, начиная с начала XXI века [1, 9, 10]. Несмотря на достаточно многообещающие результаты применения его для диагностики синдрома дыхательных расстройств новорожденных, синдрома аспирации мекония, пневмонии новорожденных, пневмоторакса и гидроторакса [13, 16, 18], в педиатрии пока широкого распространения не получил.
Недооценка диагностического значения ультразвуковой сонографии легких отчасти обусловлена тем, что наряду с общепонятными характеристиками — амплитуда движения диафрагмы, амплитуда движения легких, пневматизация — для диагностики достаточно широко используются феномены, относящиеся к разряду артефактов (А-линии, В-линии). Достаточно детальное описание этих феноменов и доказательство их информативности для распознавания изменений ткани легкого получены лишь недавно [8, 11, 13, 15].
Вместе с тем невозможно не признать, что использовать — особенно у детей раннего возраста — ультразвуковую сонографию значительно удобнее и безопаснее, чем рентгенографию и компьютерную или магнитно-резонансную томографию в случае субплевральной локализации консолидированной патологически измененной легочной ткани. Это, а также возможность проведения с помощью ультразвуковой сонографии диагностических манипуляций способствует все более широкому ее использованию в отделениях интенсивной терапии [14, 19].
ЦЕЛЬ ИССЛЕДОВАНИЯ
Оценка информативности характеристик ультразвуковой сонографии для диагностики синдрома дыхательных расстройств, пневмонии новорожденных и бронхолегочной дисплазии.
МАТЕРИАЛЫ И МЕТОДЫ
Исследование проведено в отделении реанимации новорожденных, в неонатальных отделениях и в педиатрическом отделении № 3 Санкт-Петербургского государственного педиатрического медицинского университета.
Обследование включало в себя рутинные методы физикального, инструментального и лабораторного исследования, необходимые для постановки диагноза в соответствии с действующими стандартами и клиническими рекомендациями [2]. Сонографическое исследование легких производилось при помощи ультразвуковых аппаратов LOGIQ E фирмы GE (портативный), HD11 фирмы Philips с использованием линейного и конвексного датчиков с частотами 7–12 МГц и 3–5 МГц соответственно. Использовался BLUE-протокол, разработанный D. Lichtenstein и адаптированный для обследования новорожденных детей [21].
Регистрировали следующие сонографические характеристики [14, 20, 22]:
1) суммарную и по сегментам площадь консолидированных участков легких в мм2;
2) суммарное и по сегментам легких количество B-линий в единицах;
3) амплитуду движения диафрагмы в мм;
4) амплитуду движения легких в мм;
5) отношение амплитуд движения диафрагмы и легких в единицах (расчетная величина);
6) наличие бронхограммы в консолидированной легочной ткани на сонограмме (бинарная экспертная оценка).
Обследованы 39 детей с заболеваниями легких обоего пола в возрасте 1–111 дней (опытная группа) и 84 ребенка в возрасте 1–166 дней с заболеваниями, не ассоциируемыми с поражением сердца и легких (группа сравнения). Распределение обследованных детей по основным диагнозам представлено в табл. 1, 2.
Таблица 1. Распределение детей с патологией легких по основным диагнозам
Диагноз | Количество | Возраст (дней) | Количество |
Синдром дыхательных расстройств | 28 | 1–73 | 41 |
Бронхолегочная дисплазия | 3 | 70–111 | 4 |
Аспирационная пневмония | 2 | 15–71 | 6 |
Врожденная пневмония | 6 | 4–82 | 9 |
Всего с патологией легких из них: патология легких + врожденный порок сердца | 39 9 | 1–111 8–73 | 60 18 |
Таблица 2. Распределение детей без патологии сердца и легких по основным диагнозам
Диагноз | Количество | Возраст (дней) | Количество |
Внутриамниотическая | 31 | 2–97 | 40 |
Гипоксическое поражение | 32 | 1–130 | 51 |
Заболевания желудочно- | 21 | 1–166 | 23 |
В группу детей с патологией легких были включены дети, находившиеся в стационаре по поводу синдрома дыхательных расстройств, бронхолегочной дисплазии и пневмонии. Дети с синдромом дыхательных расстройств и врожденной пневмонией были обследованы в первые дни после рождения. Дети этой группы были маловесны при рождении (от 680 г, большинство — с весом до 1600 г), состояние их квалифицировалось как тяжелое. Около четверти детей с патологией легких имели и врожденный порок сердца.
Критерием включения детей в группу сравнения было отсутствие в анамнезе и на момент исследования патологии сердца и легких по клиническим, инструменальным и лабораторным признакам.
Длительность наблюдения и количество сеансов УЗ-сканирования определялись тяжестью и динамикой состояния ребенка. При необходимости мониторирования состояния ребенка в течение первого месяца пребывания ребенка в стационаре УЗ-сканирование сердца и легких проводили каждую неделю, затем — до трех месяцев от первого сканирования — ежемесячно, формируя динамическую базу данных, организованных по сечениям.
Формализованная карта, описывающая обследованных детей, включала в себя 116 признаков. Размерность окончательной матрицы данных, предназначенных для статистической обработки, составила 178 × 240.
В связи с большой долей качественных признаков и очевидной многофакторностью исследуемых явлений при анализе полученных результатов использовали методы мультивариантного математического моделирования (построение классификационных деревьев).
Статистическая обработка материала проведена штатными средствами пакета Statistica for Windows ver. 6 (StatSoft Inc., # AX204B521115F60).
РЕЗУЛЬТАТЫ
С целью выбора информативных характеристик, описывающих сонограммы, и сравнения их информативности с информативностью характеристик, описывающих рентгенограммы, было проведено построение классификационных деревьев для бинарного признака «есть поражение легких» — «нет поражения легких» в качестве управляемой, а признаков, описывающих УЗ-сканограммы и рентгенограммы легких, — в качестве управляющих переменных.
Всего было построено 23 классификации. Одна из наиболее иллюстративных в части сопоставления информативности рентгенографических и сонографических признаков классификация представлена в табл. 3, 4 и на рис. 1.
Таблица 3. Численность обучающей выборки и априорная вероятность классификации
Класс | Количество | Априорная вероятность |
Нет поражения легких | 52 | 0,57 |
Есть поражение легких | 39 | 0,43 |
Всего | 91 | 1,00 |
Таблица 4. Результаты классификации
Результаты классификации | Истинные классы | |
нет поражения | есть поражение | |
Нет поражения | 45 | 22 |
Есть поражение | 7 | 17 |
Всего | 52 | 39 |
Как становится понятным из данных, приведенных в табл. 4, из 52 детей, не имеющих поражения легких, правильно были классифицированы 45, а из 39 детей с поражением легких — правильно классифицированы 17. Таким образом, ошибку гипердиагностики поражения легких можно считать вполне удовлетворительной (13 %), а ошибку гиподиагностики (56 %) — неоправданно большой. Характеристики, обеспечившие классификацию, представлены на рис. 1.

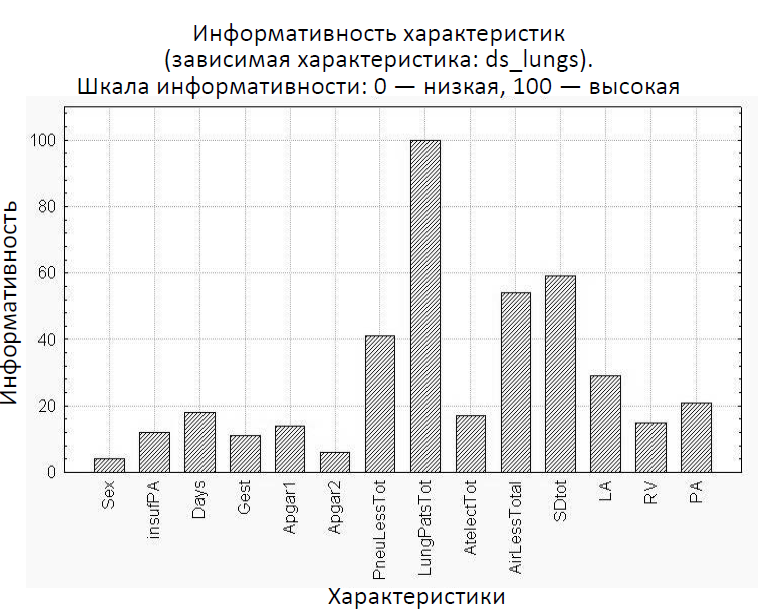

Рис. 1. Информативность характеристик, использованных для классификации детей с поражением легких с выполнением рентгенографии и УЗ-исследования. Обозначения: sex — пол ребенка, insufPA — недостаточность клапана легочной артерии (экспертная оценка, 4 степени), days — день жизни в момент обследования, gest — срок гестации при рождении (недели), Apgar1 — оценка Апгар на 1-й минуте (баллы), Apgar2 — оценка Апгар на 5-й минуте (баллы), PneuLessTot — снижение пневматизации легочных полей на рентгенограмме (бинарная экспертная оценка), LungPatsTot — усиление легочного рисунка за счет интерстициального компонента, AtelectTot — уменьшение объема легких на рентгенограмме (бинарная экспертная оценка), AirLessTotal — суммарная площадь консолидированных участков легких на сонограмме (мм2), SDtot — суммарное по полям легких сонограммы количество B-линий (штуки), LA — диаметр левого предсердия (мм), RV — диаметр правого желудочка (мм), РA — диаметр легочной артерии (мм)
Как видно, в число наиболее информативных характеристик вошли рентгенографические — LungPatsTot (усиление легочного рисунка за счет интерстициального компонента), PneuLessTot (снижение пневматизации легочной ткани) и сонографическая — AirLessTotal (суммарная площадь безвоздушных субплевральных участков легочной ткани), представляющая собой аналог рентгенографической характеристики PneuLessTot. Как видно, информативность AirLessTotal значительно выше информативности PneuLessTot. Наиболее важной для распознавания патологии легких сонографической характеристикой оказалась характеристика SDtot, представляющая собой количество B-линий, отражающих, как известно, выраженность интерстициального синдрома.
Включение в число управляющих факторов характеристик динамики движения диафрагмы и легких позволяет достаточно уверенно распознавать патологию легких у детей раннего возраста и без использования рентгенографии, что иллюстрируется вариантом классификации, представленным в табл. 5, 6 и на рис. 2.
Таблица 5. Численность обучающей выборки и априорная вероятность классификации
Класс | Количество | Априорная вероятность классификации |
Нет поражения легких | 18 | 0,46 |
Есть поражение легких | 21 | 0,54 |
Всего | 39 | 1,00 |
Таблица 6. Результаты классификации
Результаты классификации | Истинные классы | |
нет поражения | есть поражение | |
Нет поражения | 6 | 0 |
Есть поражение | 12 | 21 |
Всего | 18 | 21 |
Данные, представленные в таблице 6, свидетельствуют о том, что из 18 детей, не имеющих поражения легких, правильно были классифицированы 6, а из 21 ребенка с поражением легких — правильно классифицированы все 21.
Таким образом, исключение рентгенографии и использование вместо нее ультразвуковой сонографии значительно увеличивает ошибку гипердиагностики поражения легких (67 %), но уменьшает ошибку гиподиагностики до 0.

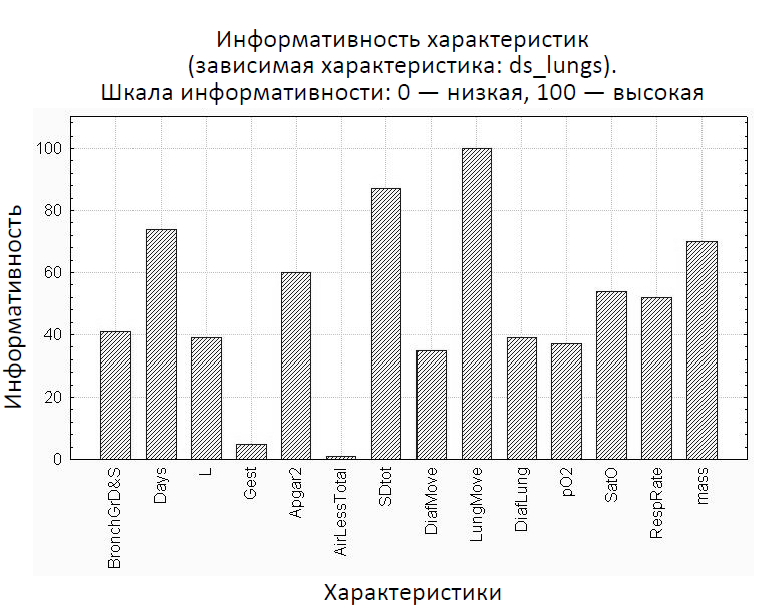

Рис. 2. Информативность характеристик, использованных для классификации детей раннего возраста с поражением легких без выполнения рентгенографии. Обозначения: BronchGrD&S — наличие бронхограммы в консолидированной легочной ткани на сонограмме (бинарная экспертная оценка), days — день жизни в момент обследования, L — длина тела при рождении (см), gest — срок гестации при рождении (недели), Apgar 2 — оценка Апгар на 5-й минуте (баллы), AirLessTotal — суммарная площадь консолидированных участков легких на сонограмме (мм2), SDtot — суммарное по полям легких сонограммы количество B-линий (штуки), DiafMove — амплитуда движения диафрагмы (мм), LungMove — амплитуда движения легких (мм), DiafLung — отношение амплитуд движения диафрагмы и легких (единицы), pO2 — напряжение кислорода в крови (мм Hg), SatO — сатурация кислорода (%), RespRate — частота дыханий (1/мин), mass — масса тела в день обследования
Представленная на рис. 2 информативность характеристик, использованных для классификации, свидетельствует о том, что амплитуда движения легких и количество В-линий, описывающие, по сути, ригидность легких, являются наиболее перспективными для использования в диагностике наиболее частых вариантов патологии легких у ребенка раннего возраста.
ОБСУЖДЕНИЕ
Полученные результаты достаточно убедительно доказывают целесообразность использования ультразвуковой сонографии для диагностики наиболее распространенных заболеваний легких у детей в раннем возрасте.
При сравнении с описанием легких в терминах рентгенографии грудной клетки («золотой стандарт», декретированный метод) большая ошибка гиподиагностики при использовании ультразвуковой сонографии, очевидно, обусловлена несинхронностью моментов УЗ-сканирования и верификации диагноза по рентгенограмме, а также вариабельностью интерпретации декретированных изображений с общеизвестной тенденцией к аггравации заключений с целью минимизации ошибок гиподиагностики. С учетом неизбежной аггравации интерпретации рентгенограмм реальные ошибки классификации существенно меньше выявленных нами. Включение в решающие правила диагностики данных физикального и лабораторного обследования предоставляет возможность выбора пороговых значений ошибок, которые могут быть вполне удовлетворительными и при полном исключении рентгенографии из программ диагностики.
Интерстициальный синдром и альвеолярная консолидация, описываемые в терминах трансторакальной ультразвуковой сонографии [17, 23], дополняют традиционные методы визуализации легких.
Высокая информативность сонографических характеристик, отражающих количество В-линий и площадь консолидированных участков легких, сравнимая с информативностью рентгенографических характеристик, является основанием для их включения в планы дифференциальной диагностики более сложно распознаваемых состояний. Это позволит детализировать показания к проведению ультразвуковой сонографии легких, оптимизировать диагностические программы и точнее сформулировать решающие правила дифференциальной диагностики.
ВЫВОДЫ
- Информативность трансторакальной ультразвуковой сонографии легких у детей раннего возраста при распознавании синдрома дыхательных расстройств, пневмонии новорожденных и бронхолегочной дисплазии достаточно высока для включения ее в программы диагностики.
- Наиболее информативными сонографическими характеристиками для диагностики синдрома дыхательных расстройств, пневмонии новорожденных и бронхолегочной дисплазии поражения легких у детей раннего возраста являются характеристики, описывающие эти состояния в терминах интерстициального синдрома и альвеолярной консолидации, что определяет целесообразность использования ультразвуковой сонографии в качестве дополнения к декретированной для диагностики заболеваний легких рентгенографии грудной клетки.
- Известные трудности использования рентгенографии, компьютерной и магнитно-резонансной томографии позволяют считать ультразвуковую сонографию методом выбора при мониторинге состояния легких у детей раннего возраста.
