Наряду с хорошо известными вариациями магнитного поля, вызванными космическими факторами, наблюдаются магнитные вариации, связанные с процессами и явлениями природного и техногенного происхождения, протекающими как в верхних, так и в нижних геосферах [1–3]. Например, сильные землетрясения, которым сопутствует ряд геофизических эффектов, таких как деформация и разрушение горных пород, генерация сейсмических и атмосферных волн, вариации атмосферного электрического поля, изменение критической частоты F-слоя ионосферы и т. д., вызывают также вариации магнитного поля, весьма чувствительного к внешним возмущениям [1, 4–6].

Изучение геомагнитных вариаций представляет значительный интерес не только с точки зрения всестороннего описания эффектов, сопутствующих землетрясениям, но и для понимания их внутренних механизмов, закономерностей их развития, а также влияния на среду обитания. При этом следует отметить, что вызванные магнитные вариации содержат важную информацию, которая необходима для разработки моделей, всесторонне описывающих магнитное поле Земли, а в целом – для установления природы и механизмов межгеосферных взаимодействий [4].

Несмотря на имеющиеся данные, имеется недостаток наблюдательного материала, основываясь на котором можно адекватно представлять сложную структуру магнитного эффекта землетрясений, что необходимо для разработки концептуальных, теоретических и феноменологических моделей, описывающих в полном объеме последствия сильных сейсмических явлений.

В настоящем сообщении рассматривается магнитный эффект двух сильных землетрясений, произошедших последовательно 08.09.2023 г. в Марокко через короткое время 1 (табл. 1) [7]. При этом основное внимание уделено наблюдаемым в большинстве случаев длиннопериодным вариациям магнитного поля, которые вносят основной вклад по энергии в магнитный эффект.



Таблица 1. Характеристика наиболее сильных землетрясений, произошедших в Марокко 08.09.2023 г., по данным из каталога USGS на 04.10.2023 г.

п/п

Дата

Время

(UTC)

Магнитуда

Географические координаты

Глубина,

км

Широта

Долгота

1

08.09.2023

22:11:01

6.8

31.055о N

8.389о W

19

2

- « -

22:30:44

4.9

31.036о N

8.352о W

10



В качестве исходных данных использовались результаты инструментальных наблюдений, выполненных в ряде активно функционирующих в этот период времени обсерваториях сети INTERMAGNET (табл. 2, рис. 1) [8] и в Геофизической обсерватории “Михнево” ИДГ РАН (MHV, 54.96°N; 37.76°E) [1]. Анализировались вариации наиболее чувствительной к внешним возмущениям горизонтальной компоненты магнитной индукции Bx, ориентированной в направлении север–юг. Период рассматриваемого события характеризовался спокойной геомагнитной обстановкой (табл. 3), что упростило выделение вызванных возмущений магнитного поля.



Таблица 2. Данные магнитных обсерваторий

Код

ГЕО

t1, UTC

08.09.2023

t2, UTC

09.09.2023

t3, UTC

09.09.2023

B1, нТл

B2, нТл

B3, нТл

R, км

Широта

Долгота

GUI

28.321° N

343.559° E

23:49

00:41

02:09

~1

~4

~2.5

~830

SPT

39.55° N

4.35° W

23:50

00:50

02:10

~2.5

~9

~4

~1010

DOU

50.1° N

4.6° E

23:50

00:41

02:09

~2.5

~10

~5

~2380

NUR

60.51° N

24.66° E

23:45

01:05

02:07

~3

~8

~10

~4070

ASC

7.95° S

14.38° W

23:49

00:40

02:10

~1

~2.5

~1

~4380

MHV*

54.96° N

37.76° E

23:42

01:05

02:10

~3

~8

~6.5

~4470

TSU

–19.202° N

17.584° E

23:50

00:42

02:10

~1

~6.5

~5

~6240

GAN

0.694° N

73.153° E

23:35

01:05

~1.5

~4

~7580

TDC

37.067° S

12.316° W

23:49

00:41

02:10

~1.5

~4

~3

~7870

JAI

26.92° N

75.8° E

23:35

01:05

02:15

~1

~1.5

~2.5

~7990

TUC

32.17° N

110.73° W

23:48

01:15

02:08

~4

~2

~1

~9240

VNA

70.683° S

8.283° W

23:50

00:51

01:55

~5

~5

~10

~11310

*Не входит в INTERMAGNET.



Рис. 1. Схема расположения очага землетрясения (синяя стрелка) и магнитных обсерваторий: кружки – обсерватории международной сети INTERMAGNET (коды обсерваторий приведены в поле рисунка), звездочка – обсерватория “Михнево” ИДГ РАН (MHV).



Таблица 3. Индексы магнитной активности К (по данным MHV) и Кр (по данным International Service of Geomagnetic Indices (ISGI)) за 08.09.2023 г.

Индекс

Время (UTC)

0–3

3–6

6–9

9–12

12–15

15–18

18–21

21–24

К

2

1

0

1

1

2

1

1

Кр

3–

1 +

0

1–

1 +

2 +

1 +

0 +



Примеры геомагнитных вариаций, вызванных землетрясениями 08.09.2023 г. и зарегистрированных обсерваториями сети INTERMAGNET, расположенных на разных эпицентральных расстояниях R от очага события, приведены на рис. 2. Из данных рис. 2 следует, что рассматриваемые сейсмические события сопровождались хорошо выраженным магнитным эффектом, представленным в виде трех следующих друг за другом бухтообразных вариаций Вх длительностью от ~50 до ~80 мин и амплитудой от ~1 до ~10 нТл (характеристики каждого из бухтообразных возмущений в виде его максимальной амплитуды Bi и времени ее наступления ti (i = 1, 2, 3) приведены в табл. 2). При этом сходный характер вызванных вариаций магнитного поля наблюдался практически одновременно на всех эпицентральных расстояниях R: от 830 км до ~10000 км. Возмущения фиксируются, начиная с ~23:23 UTC08.09.2023 г., то есть спустя примерно 70 мин после основного толчка события 1 из табл. 1. Первый максимум вызванных вариаций зарегистрирован спустя ~100 мин после первого события, второй и третий – соответственно через ~160 и ~220 мин. Общая длительность возмущенного периода магнитного поля оценивается в ~200 мин.

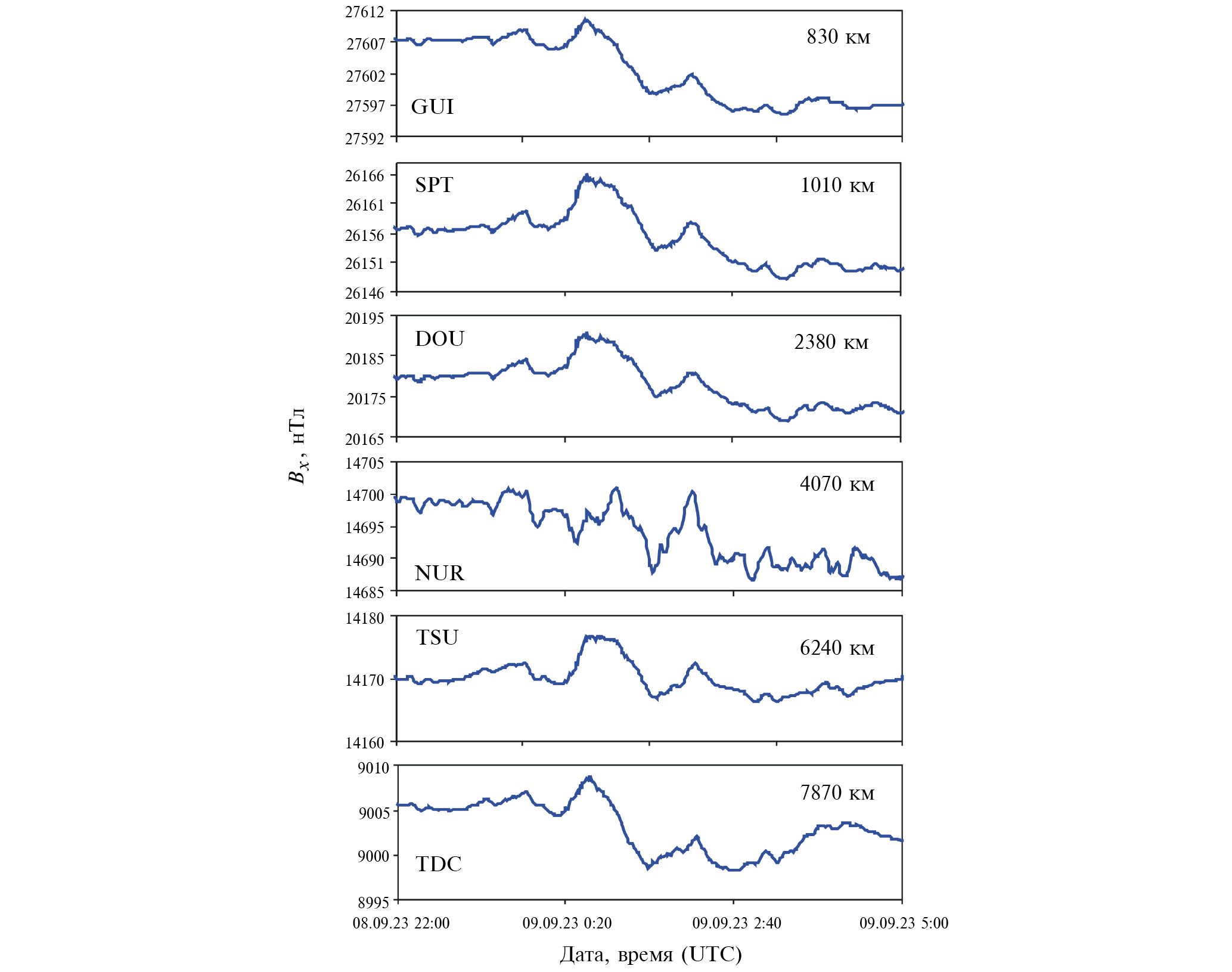

Рис. 2. Вариации горизонтальной компоненты индукции геомагнитного поля в период землетрясения 08.09.2023 г. в Марокко (коды обсерваторий и эпицентральные расстояния до очага землетрясения 1 из табл. 1 приведены в поле рисунка).



Синхронность наблюдаемых вариаций магнитного поля, сопутствующих рассматриваемому сейсмическому событию, в широком диапазоне эпицентральных расстояний и достаточно узкий с практической точки зрения интервал амплитуд свидетельствуют о высокой вероятности наличия единого глобального источника возмущений. С учетом задержек зарегистрированных магнитных возмущений относительно главного толчка на времена, соответствующие по порядку величины времени пробега сейсмического сигнала расстояния, кратного размеру Земли, можно предполагать, что в данном случае в качестве источника геомагнитных вариаций является геодинамо, возмущенное сейсмическими волнами, которые распространялись вглубь Земли. Вопрос о правомерности такого предположения уже поднимался авторами [9].

Действительно, было замечено, что двойные землетрясения сопровождаются в ряде случаев магнитным эффектом, сходным по характеру с эффектом, рассмотренным в настоящей работе [6, 10]. Учитывая мультидипольный характер магнитного динамо Земли [11], соотношение между энергией главного магнитного поля Земли (~1020 Дж) и энергиями сильных землетрясений, достигающих величин ~1018–1022 Дж [7]), а также возможность триггерного эффекта воздействия, представляется весьма вероятным, что сейсмические волны, вызванные сильными, близкими по времени землетрясениями, распространяясь вглубь Земли, складываясь, оказывают влияние на турбулентные движения в области жидкого ядра в эпицентральной области сейсмических очагов и, таким образом, возмущают расположенные здесь магнитные диполи, а в целом и суммарный магнитный диполь Земли. Это позволяет поставить вопрос о существовании класса землетрясений, которые в силу особенностей расположения очаговых зон и условий выделения сейсмической энергии способны оказывать влияние на магнитное динамо Земли и, как результат, на характеристики ее главного магнитного поля.

Отдельный интерес представляет рассмотрение ионосферного эффекта сильных землетрясений. В частности, в настоящей работе проведен анализ вариаций критической частоты F2-слоя ионосферы f0F2, характеризующих динамику состояния ионосферы в условиях внешних воздействий. С этой целью выполнялась обработка исходных данных в виде ионограмм высотно-частотного зондирования, полученных в обсерватории дель-Эбре (координаты ионосферной станции: 40.8° с. ш.; 0.49° в. д.). Ионограммы размещены в доступном виде на сайте обсерватории дель-Эбре [12]. В процессе обработки данных каждая ионограмма подвергалась ручной обработке и интерпретации по методике URSI [13]. В результате формировался цифровой ряд данных временной вариации критической частоты f0F2 с дискретизацией 5 мин.

На рис. 3 представлены вариации f0F2 в период землетрясений в Марокко 08.09.2023 г. Из рис. 3 следует, что рассматриваемое событие вызвало ярко выраженные продолжительные знакопеременные вариации критической частоты f0F2 с периодом около 10 мин с ~22:40 до ~23:15 UTC 08.09.2023 г. (максимальная амплитуда вариаций ~0.35 МГц) и с ~00:00 до ~03:10 UTC 09.09.2023 г. с периодом ~ 35– 50 мин (максимальная амплитуда вариаций ~0.9 МГц). Общая продолжительность вариаций критической частоты F2-слоя составила ~4–5 ч. Первое возмущение f0F2 с периодом ~10 мин связано с влиянием на ионосферу Релеевских волн от землетрясений [14]. Второе возмущение f0F2 в виде более длиннопериодного сигнала связано, вероятнее всего, с распространением внутренних гравитационных волн [15].

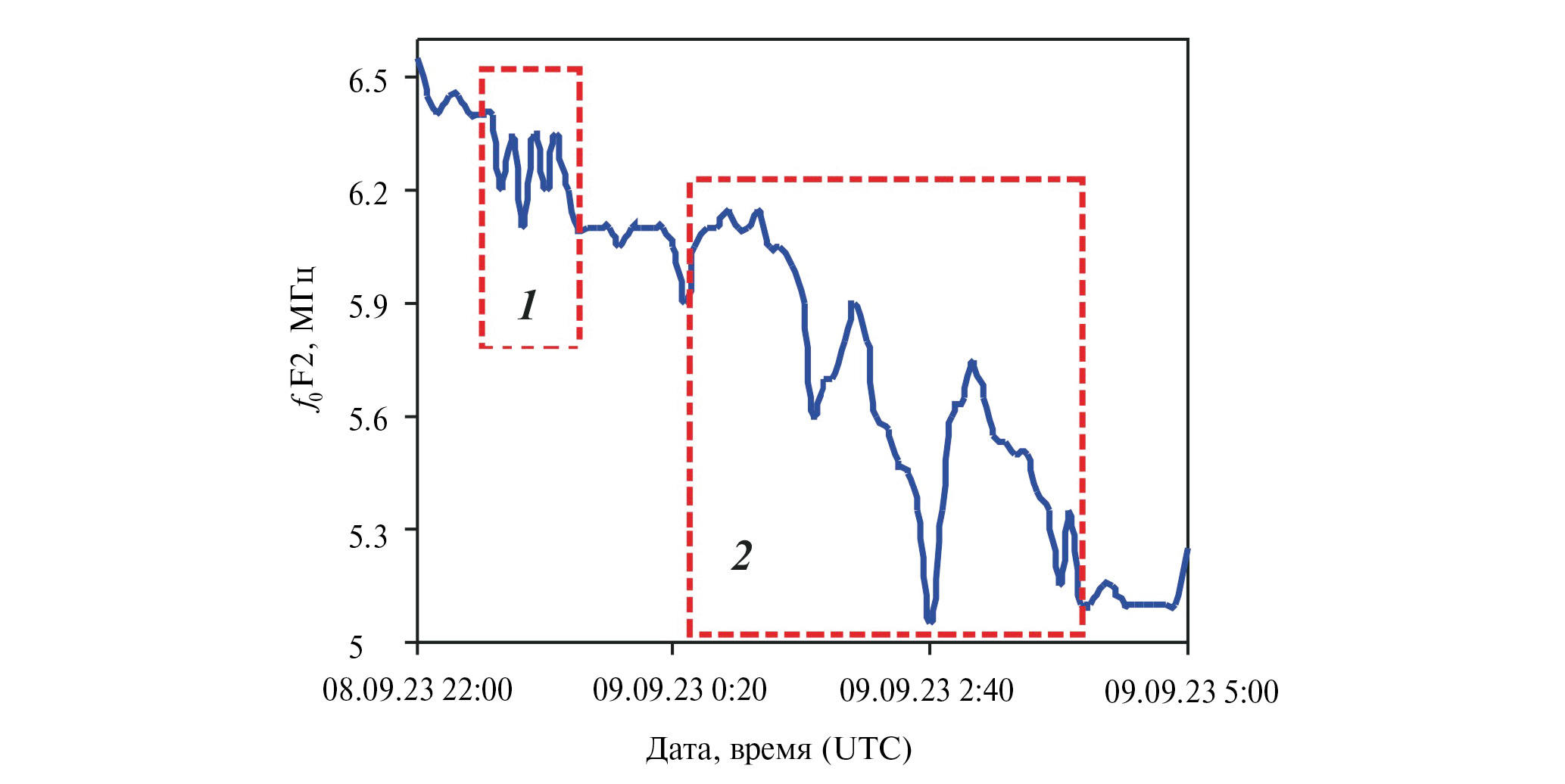

Рис. 3. Вариации критической частоты слоя F2 ионосферы по данным обсерватории дель-Эбре в период землетрясений 08.09.2023 г. (красной штриховкой обозначены первый (1) и второй (2) периоды возмущения f0F2).



Приведенные в настоящем сообщении данные, по мнению авторов, дополняют существующие в настоящее время представления о геофизических последствиях сильных землетрясений и могут оказаться полезными при разработке и верификации аналитических и численных моделей, всесторонне описывающих энергообменные процессы при сейсмических событиях, а также их влияние на внешние геосферы.

ИСТОЧНИК ФИНАНСИРОВАНИЯ

Исследования выполнены в рамках Государственного задания ИДГ РАН № 122032900185-5 “Проявление процессов природного и техногенного происхождения в геофизических полях”.



1 По нашим оценкам сейсмическая энергия составила ~1015 и ~1012 Дж соответственно для первого и второго сейсмического события.

×
