Improving the Design of the Disc Harrow for Berry Plantations

Full Text

Введение

Содержание почвы в междурядьях многолетних насаждений решает целый комплекс задач технологического плана. Во-первых, корневая система культурных растений должна беспрепятственно развиваться в корнеобитаемом слое, в связи с чем почва в нем должна иметь оптимальную плотность [1; 2]. Указанное требование обусловлено также и необходимостью обеспечения приемлемой скорости фильтрации воды. В противном случае во время интенсивного дождя усиливается ее поверхностный сток, что способствует развитию процесса водной эрозии. Так, по данным ученых, в зоне многократного прохода ходовой части тракторов фильтрующая способность поверхности междурядий сада оказалась в 5–7 раз меньше, чем в приштамбовой (или межкустовой) зоне плантации, для которой характерно естественное сложение почвы [3; 4].

От состояния и способа содержания междурядий зависит и водный режим культурных растений, являющийся одним из лимитирующих факторов урожайности¹. Так, даже в условиях Брестской области Белоруссии, традиционно относившейся к зоне достаточного увлажнения, стабильное поддержание влажности почвы на уровне 80 % от ее предельной полевой влагоемкости гарантирует по сравнению с естественным увлажнением прибавку урожая ягод малины в 1,8 раза [5; 6].

Проблему стабильного обеспечения ягодных культур влагой с точки зрения содержания междурядий можно разбить на два самостоятельных направления: борьбу с сорняками как конкурентами культурных растений за воду и технологические мероприятия по уменьшению интенсивности ее испарения. Одним из таких мероприятий является мульчирование междурядий соломой. Такой практический опыт есть на виноградниках в Германии [7–9] и на чайных плантациях в Японии [10; 11]. Аналогичный опыт, заложенный на плантации малины в с. Кокино (Выгоничский район Брянской области), показал, что с точки зрения угнетения роста сорняков прием оказался эффективным [12; 13]. Однако в течение летнего сезона из-под слоя соломы в междурядьях прорастает малина, которую необходимо регулярно удалять. Кроме того, ряды малины требуют регулярного механического ограничения для формирования оптимальной густоты ее стеблестоя [14]. Таким образом, полностью исключить механическую обработку междурядий при их мульчировании соломой не представляется возможным².

Что касается минимизации испарения влаги, то для этого необходимо поддерживать поверхностный слой междурядья в рыхлом состоянии, вследствие чего прекращается приток влаги из нижних горизонтов почвы в результате разрушения ее капиллярной системы. Вторым важным условием уменьшения испаряемости влаги на ягодной плантации является поддержание поперечного профиля поверхности междурядий в выровненном состоянии. В результате уменьшается площадь испаряющей поверхности, что также обеспечивает минимизацию интенсивности этого негативного процесса³.

Таким образом, механическая обработка почвы в междурядьях ягодных кустарников остается актуальной технологической операцией, обеспечивающей не только уменьшение интенсивности испарения влаги и борьбу с сорняками, но и поддержание плантации в приемлемом состоянии с точки зрения возможности эффективного использования яго­до­убо­роч­ной техники [15; 16]. Для этого ширина ряда у его основания не должна превышать 0,3–0,4 м, а вдоль основания рядов не должны формироваться почвенные валы, препятствующие максимальному снижению нижней границы зоны улавливания ягод комбайном и уменьшению вследствие этого их потерь [17; 18]. Следовательно, целесообразно оптимизировать как технологию механической обработки почвы в междурядьях ягодных кустарников, так и конструкцию наиболее подходящих для этого почвообрабатывающих орудий.

Обзор литературы

Изначально для обработки почвы в междурядьях ягодных кустарников и плодового сада использовали те же рабочие органы и машины, что и для сплошной обработки, при их соответствующей адаптации к специфическим условиям. По сути, адаптация заключалась в приведении ширины захвата орудия к ширине междурядья.

Как правило, ягодные кустарники высаживают с расстоянием между рядами 3 м⁴. Однако они разрастаются в ширину, и если их не ограничивать принудительно, то обрабатываемая полоса на плантации малины со временем может сузиться до 1,5 м, особенно если не практикуется специальная операция по ограничению ширины ее рядов [14]. Аналогичный процесс происходит и на плантации смородины, поскольку габитус ее кустов также со временем увеличивается в ширину, заполняя пространство междурядья. Таким образом, одной из специфических особенностей ягодной плантации является изменение ширины обрабатываемой полосы в течение срока ее существования. Максимальную ширину обрабатываемая полоса имеет в первый год после посадки (до 2,8 м), уменьшаясь затем до 2,3–2,5 м. Более того, ряды могут разрастаться несим­мет­рич­но по отношению к исходной линии посадки, а почвообрабатывающий агрегат должен иметь запас на неточность вождения по условной осевой линии междурядья или защитную зону, шириной 0,1–0,2 м. Исходя из этих соображений и назначали ширину захвата для орудий, предназначенных для работы на ягодной плантации⁵.

Так, культиватор КМК-2,6, оборудованный стрельчатыми лапами и боковыми плоскорежущими ножами, мог быть настроен на минимальную ширину захвата 1,5 м, которая при необходимости могла быть увеличена до 2,1–2,6 м. То есть при максимальном разрастании рядов в ширину боковые подрезающие ножи не использовали. Технологическим аналогом рассмотренного культиватора являлся плуг-рыхлитель виноградниковый ПРВМ-3, который достаточно широко применялся для глубокого рыхления почвы на ягодниках. Его можно было настроить на обработку полосы шириной не менее 2 м. Сведения об актуальности указанных орудий встречаются и в литературе последнего десятилетия⁶ [19].

Для работы в тяжелых почвенных условиях и при сильной засоренности междурядий предназначена горизонтальная садовая фреза ФПШ-200, которую можно было настраивать на ширину захвата 1,45; 1,78; 1,87; 2,20 и 2,62 м [20; 21]. Однако горизонтальная фреза сильно распыляет и иссушает почву. Кроме того, она чрезмерно сложная и энергоемкая⁷ [22–24].

Попытка исключить негативные аспекты использования горизонтальной фрезы привели к разработке вертикально фрезерного культиватора КВФ-2М, который устойчиво работал при практически любой степени засоренности междурядий и при этом не перемешивал почвенные слои. Более того, он мог рыхлить почву под слоем соломенной мульчи, сохраняя ее при этом на 70–75 % на поверхности междурядья [12].

Тем не менее и эта машина достаточно сложная и энергоемкая для того, чтобы стать базовым средством механизации обработки почвы на ягодной плантации. Поэтому максимально широкое распространение в отечественном ягодоводстве получила простая и надежная дисковая борона БДН-1,3А [25–27]. В связи с асимметричностью компоновки ее батарей имеется возможность обеспечить устойчивость работы в горизонтальной плоскости при боковом выносе рабочих органов вправо по отношению к продольной оси трактора⁸.

Это особенно важно для обработки почвы под кроной разросшихся кустов смородины, чтобы трактор оставался в центре междурядья и не повреждал ветви и ягоды. С этой же целью предусмотрено и наличие дополнительной подрезающей секции, копирующей основания кустов и обрабатывающей прикустовую полосу с оставлением минимальной ширины защитной зоны. При этом предполагается, что междурядье обрабатывается минимум за два прохода (туда и обратно) при асимметрии расположения каждой обрабатываемой полосы по отношению к условной осевой линии междурядья.

Что касается плантации малины, то наш опыт свидетельствует о том, что дополнительная секция не обеспечивает надлежащего качества формирования густоты стеблестоя в рядах и их стабильной ширины. В связи с этим признано целесообразным использовать для обработки прикустовой полосы (с одновременным ограничением ширины ряда) специальный вертикально-фрезерный ограничитель, а ширину захвата дисковой бороны увеличить по сравнению с серийной БДН-1,3А до 1,5 м [13; 14; 28]. Такое орудие удачно комплектуется дисковыми батареями от бороны БДН-3.

Анализ ситуации был бы не полным без упоминания нового класса дисковых орудий – дискаторов [29]. Их конструктивное отличие от дисковой бороны заключается в установке каждого диска на индивидуальной ступице, а не на общей оси батареи. Это приводит к существенному изменению характера движения почвы после ее схода с диска. У дисковой бороны отрезанная от почвенного монолита лента упирается в выпуклую поверхность соседнего диска и только после этого отбрасывается в сторону. При небольшом повышении влажности почвы происходит ее налипание на диск и постепенное заполнение междискового пространства. Для исключения такого сценария взаимодействия между дисками устанавливают специальные чистики, которые существенно увеличивают энергоемкость процесса.

При взаимодействии с почвенной лентой дискатора она минует выпуклую поверхность соседнего диска, в принципе, исключая возможность забивания междискового пространства. Это позволяет дискатору устойчиво работать на переувлажненной почве даже при ее сильной засоренности. Такие очевидные преимущества привели к тому, что дискаторы стали использовать и для обработки междурядий в многолетних насаждениях [30].

Следует отметить, что конструкция дискаторов пока не оптимизирована до конца. Более того, продолжаются дискуссии о преимуществах двух- или четырехрядного размещения дисков [31]. При этом присутствует и неоднозначность в их классификации и технологической аналогии традиционным дисковым орудиям (лущильникам и боронам)⁹. Это вызывает большие проблемы с идентификацией импортируемых почвообрабатывающих орудий таможней при начислении ввозной пошлины, которые обусловлены тем, что начавшие действовать в 1969 г. ГОСТ 7245-69 (регламентирующий основные параметры лущильников) и ГОСТ 10267-69 (касающийся важнейших показателей, характерных для дисковых борон) не могли учитывать особенности конструкции современных дискаторов¹⁰ [32].

Технологические преимущества дискаторов успешно реализуются в крупных сельхозпредприятиях, спе­циа­ли­зи­рую­щих­ся на производстве основных полевых культур. Что касается ягодоводства, то для этой подотрасли АПК характерны небольшие хозяйства, в связи с чем значимую роль при использовании дискаторов начинает играть их чрезмерно высокая цена. Она обусловлена необходимостью монтажа каждого диска на индивидуальной ступице, снабженной двумя подшипниками качения, тогда как на восемь дисков батареи дисковой бороны приходятся всего два корпуса и два подшипника качения [32–34]. В связи с этим экономически оправдано дальнейшее совершенствование конструкции дисковой бороны с ее максимальной адаптацией к условиям многолетних насаждений, в частности плантации малины.

Важнейшей технологической проблемой для дисковых орудий является чрезмерный боковой отброс почвы крайним диском передней батареи. В конструкции традиционной дисковой бороны БДН-1,3А была предпринята попытка решения проблемы за счет дополнительного сдвига вправо на величину ∆b задней батареи 2 (рис. 1).

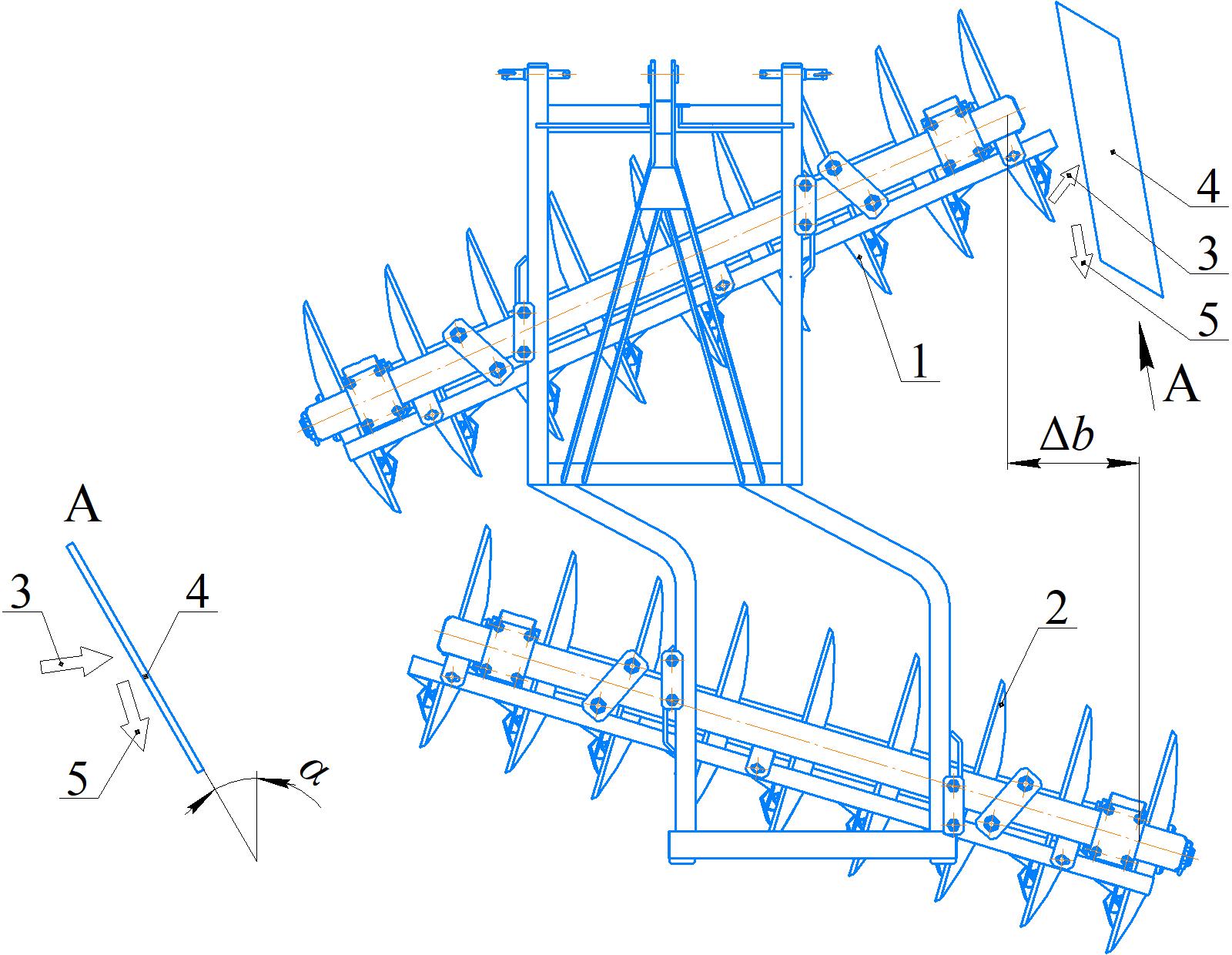

Рис. 1. Схема модернизированной садовой дисковой бороны для ягодников:
1 – батарея дисков передняя; 2 – батарея дисков задняя; 3 – лента отбрасываемой диском почвы;
4 – щиток защитный; 5 – почва после контакта с защитным щитком

Fig. 1. Scheme of a modernized garden disc harrow for berry plantations:
1 – front disc battery; 2 – rear disc plate; 3 – soil discarded by the disc; 4 – protective shield;
5 – soil after contact with the protective shield



Предполагалось, что крайний диск задней батареи 2 сможет захватить всю почву 3, отброшенную вправо крайним диском ее передней батареи 1 и вернуть этот объем на прежнее место. При этом величина ∆b порядка 0,1 м, поскольку конструкторы рассчитывали на расстояние отброса, характерное для спелой почвы оптимальной влажности.

Однако, как правило, обработку приходится проводить при менее благоприятных условиях. Так, если влажность почвы повышена по сравнению с оптимумом, обеспечивающим ее хорошее крошение, то она отбрасывается на большее расстояние [35]. Положение усугубляется тем, что механизаторы традиционно превышают рекомендуемые рабочие скорости, существенно увеличивая поперечный отброс почвы. В результате в абсолютном большинстве сельхозпредприятий ягодоводческой специализации поперечный профиль междурядий имел в 1980–1990-е гг. корытообразную форму (рис. 2) уже на 4–5 год эксплуатации плантации¹¹ [36].

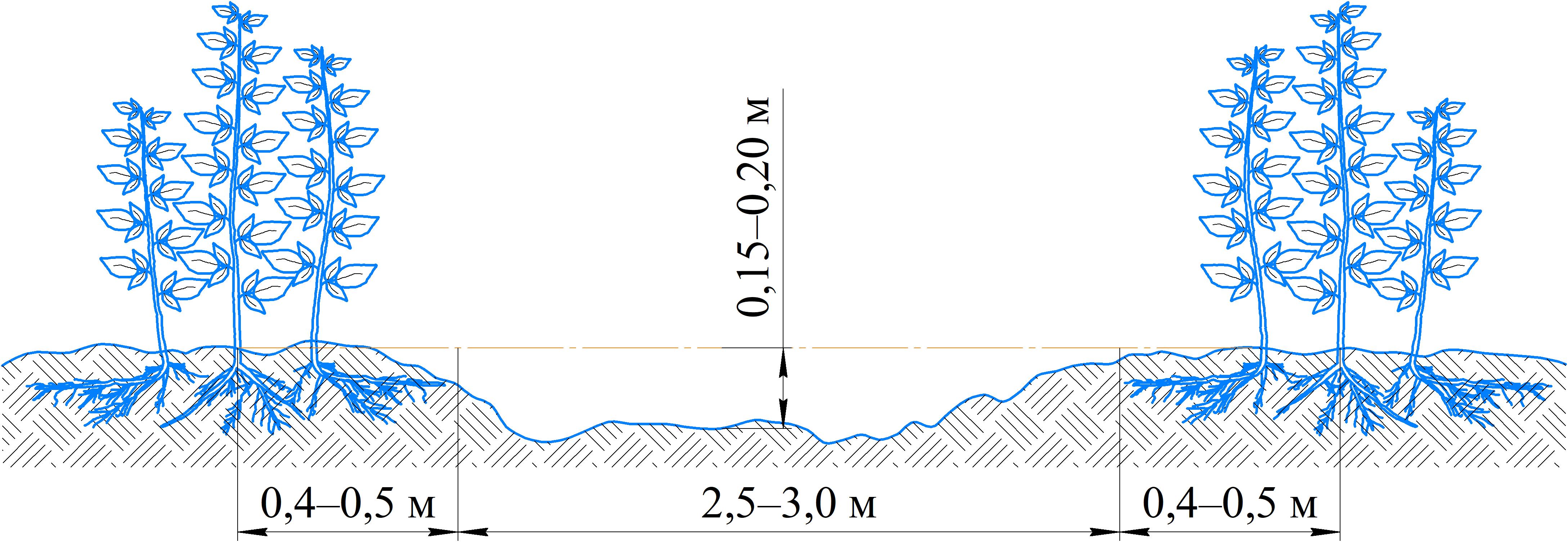

Рис. 2. Корытообразная форма поверхности междурядий ягодников
на 4–5 год эксплуатации плантации

Fig. 2. Trough shape of the space between rows of berry crops in 4–5 years of operating plantations





На первом этапе разработки была предпринята попытка решить проблему за счет увеличения поперечного сдвига ∆b между передней и задней батареями до 0,4 м. Качество работы существенно улучшилось, но полностью исключить чрезмерный боковой отброс почвы не удалось. При этом не удалось решить проблему и путем использования фрезерного ограничителя ряда, ножи которого перемещают почву в сторону междурядья [14]. Дело в том, что отдельные фрагменты отбрасываемой крайним диском передней батареи почвенной ленты достигали оснований ряда малины и проникали между стеблями, в связи с чем возврат почвы в междурядье становился невозможным.

Вследствие этого необходимо было более подробно изучить механизм образования и движения отбрасываемой вбок почвенной ленты, на основании чего осуществить модернизацию дисковой бороны.

Цель исследования – определить основные параметры процесса взаимодействия сферического диска с переувлажненной почвой и на этой основе разработать техническое решение, позволяющее уменьшить дальность отброса почвенной ленты в условиях междурядий ягодных культур.

Материалы и методы

Движение почвенной ленты, отрезанной крайним диском передней батареи орудия по его рабочей поверхности, условно можно разделить на следующие фазы. Подъем переувлажненной, уплотненной и задернелой почвенной ленты по вогнутой поверхности сферического диска из точки А в точку Р, как правило, происходит без ее разрушения (рис. 3 а). Отрезанная почвенная лента 1 при выходе за пределы диска 3 продолжает свое движение по криволинейной траектории, соответствующей радиусу кривизны рабочего органа и углу атаки (рис. 3 b). При этом длина отделившейся почвенной ленты носит вероятностный характер и зависит от ее физико-механических свойств. Далее под действием собственного веса и сил инерции консольная часть пласта почвы 2 отделяется от монолита и совершает свободное падение под углом к горизонту (рис. 3 c). При этом дальний край отделившейся части почвенной ленты 2 оказывается отброшенным дальше на ее длину l_от в сравнении с отдельно взятой материальной точкой полностью разрушенного пласта (рис. 3 d). Момент от сил трения увлекает за собой контактирующий пласт почвы 1 с рабочим органом и поднимает его в точку Р₂ (рис. 3 c). Дальнейшее перемещение бороны приводит к удлинению выступающей части почвенного пласта 1 за пределы диска и его сползанию вниз в направлении точек Р₃ и Р₁ (рис. 3 d). Эта гипотеза была принята в качестве основной при проведении теоретических исследований.

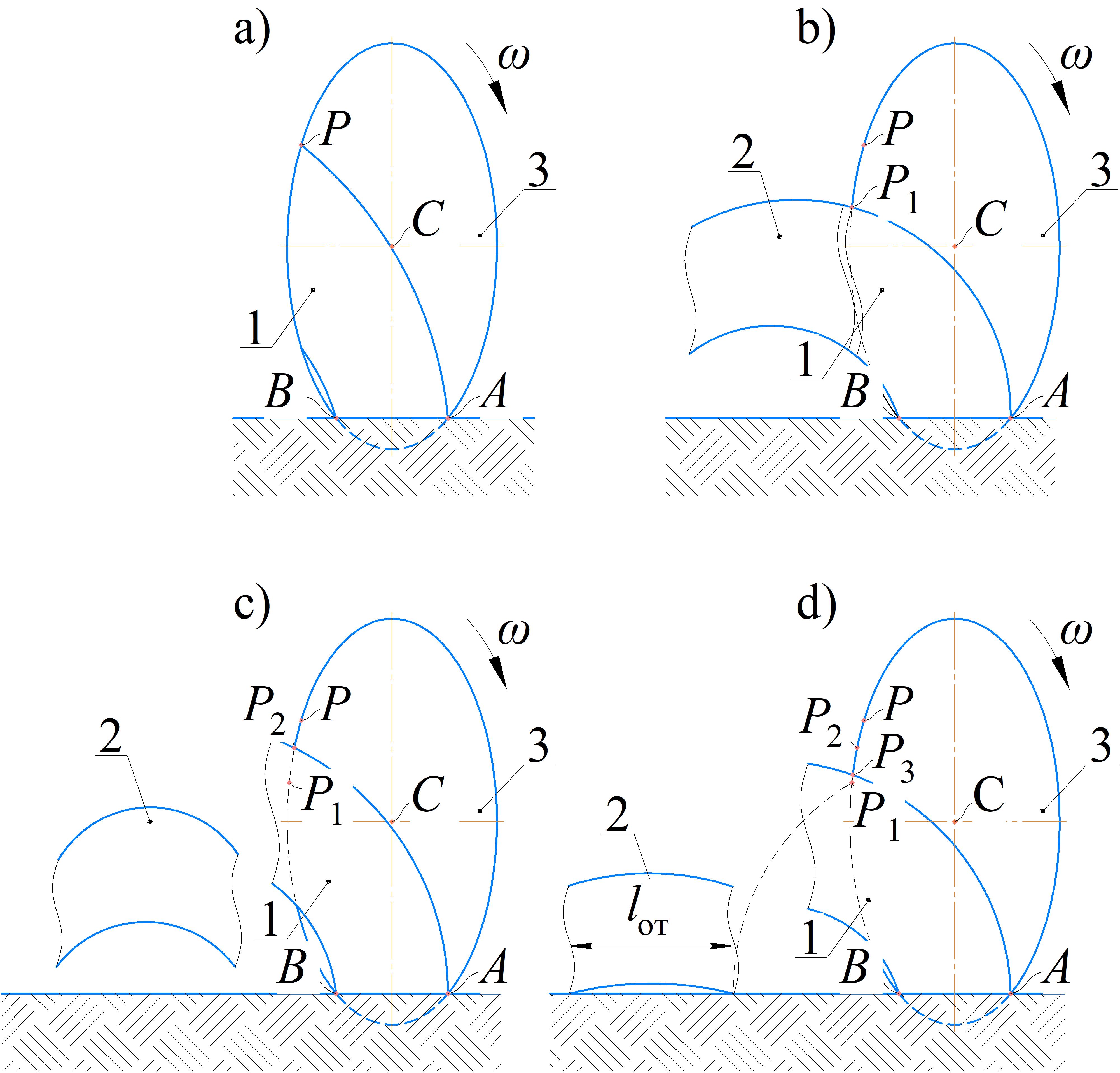

Рис. 3. Фазы движения почвенной ленты при обработке междурядий ягодников:
a) подъем почвенной ленты по диску; b) выход почвенной ленты за пределы диска и ее отделение
от монолита; c) свободное падение отделившейся части почвенной ленты на поверхность
междурядья; d) конечная фаза; 1 – контактирующая с диском часть почвенной ленты;
2 – часть почвенной ленты, вышедшей за пределы диска; 3 – сферический диск

Fig. 3. Phases of soil movement during intertillage of berry crops: a) the rise of the soil slice
on the disk; b) the exit of the soil slice outside the disk and its separation from the monolith;
c) the free fall of the separated part of the soil slice on the surface of the aisle; d) the final phase;
1 – the part of the soil slice in contact with the disk; 2 – part of the soil slice that has gone beyond
the disk; 3 – spherical disk





При описании характера поведения почвенной ленты с рабочей поверхностью сферического диска передней батареи орудия и определении траектории ее перемещения в пространстве, пласт почвы был смоделирован в виде двух реологических моделей простых идеальных тел (рис. 4) [37].

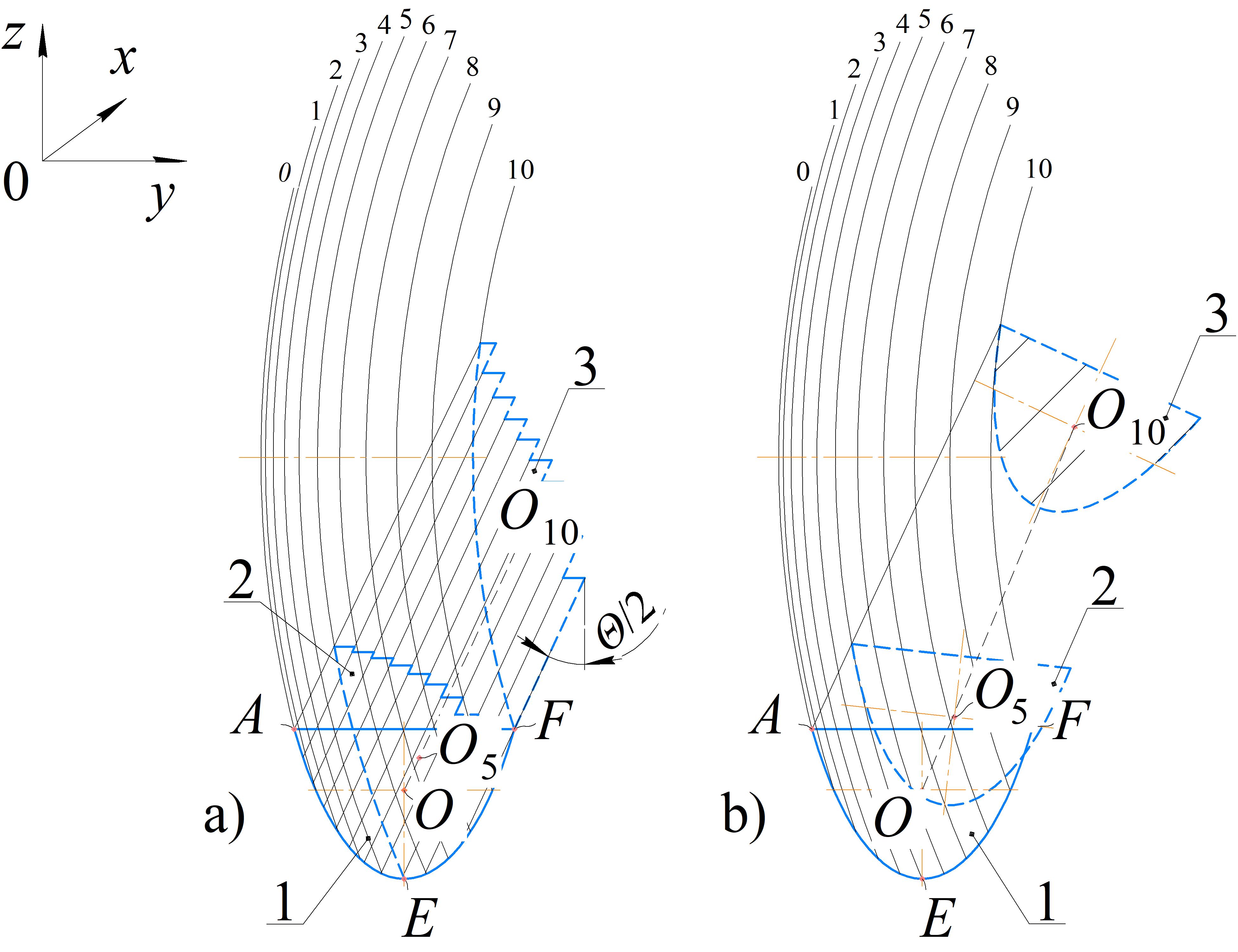

Рис. 4. Характер поведения почвенной ленты с рабочей поверхностью сферического диска
передней батареи орудия: a) идеально пластичная модель; b) идеально упругая модель;
1 – начальное положение пласта почвы; 2 – почвенный пласт прошел половину рабочей поверхности сферического диска;

3 – почвенный пласт прошел всю рабочую поверхность сферического диска

Fig. 4. Character of interaction of soil slice with the working surface of the spherical disc of the front
tool plate: a) an ideally plastic slice; b) an ideally elastic slice; 1 – the initial position of the soil slice;
2 – the soil slice has penetrated half of the working surface of the spherical disk;
3 – the soil slice passed the entire working surface of the spherical disk



В первом случае реологическая модель почвенного пласта была представлена в виде идеально пластичного тела, деформация поперечного сечения которого происходит посредством относительного перемещения его слоев под углом к вертикальной плоскости Θ / 2 = 25° (рис. 4 а). Во втором случае – идеально упругое тело, поперечное сечение, которого под действием внешних сил не деформируется (рис. 4 b). При этом для всех случаев почвенная лента не сжимается и не деформируется в продольном направлении.

Теоретические исследования проводили при следующих фиксированных параметрах: поступательная скорость дисковой бороны v = 7,3 км/ч, угол атаки α = 20° и глубина обработки почвы а = 8 см.

Положение центра тяжести почвенной ленты (точка О, рис. 4) определяли в программе «КОМПАС-3D» посредством сечения сферического диска десятью параллельными плоскостями, сориентированными перпендикулярно по отношению к направлению движения дисковой бороны [38]. Полученные по результатам построения точки были аппроксимированы полиномом третьей степени, что позволило при его дифференцировании определить скорость и ускорение пласта почвы при разных положениях его на рабочей поверхности сферического диска.

На основании модели поведения почвенной ленты за пределами диска установлено, что ее отброс превышает величину поперечного сдвига ∆b между батареями почвообрабатывающего орудия (рис. 1). В связи с этим было решено разместить на пути движения почвенной ленты защитный щиток, установленный к ее траектории под углом меньшим, чем угол трения почвы по стали, и сориентированный по нормали к его поверхности в направлении максимальных суммарных напряжений. Это должно существенным образом уменьшить энергозатраты на ее разрушение.

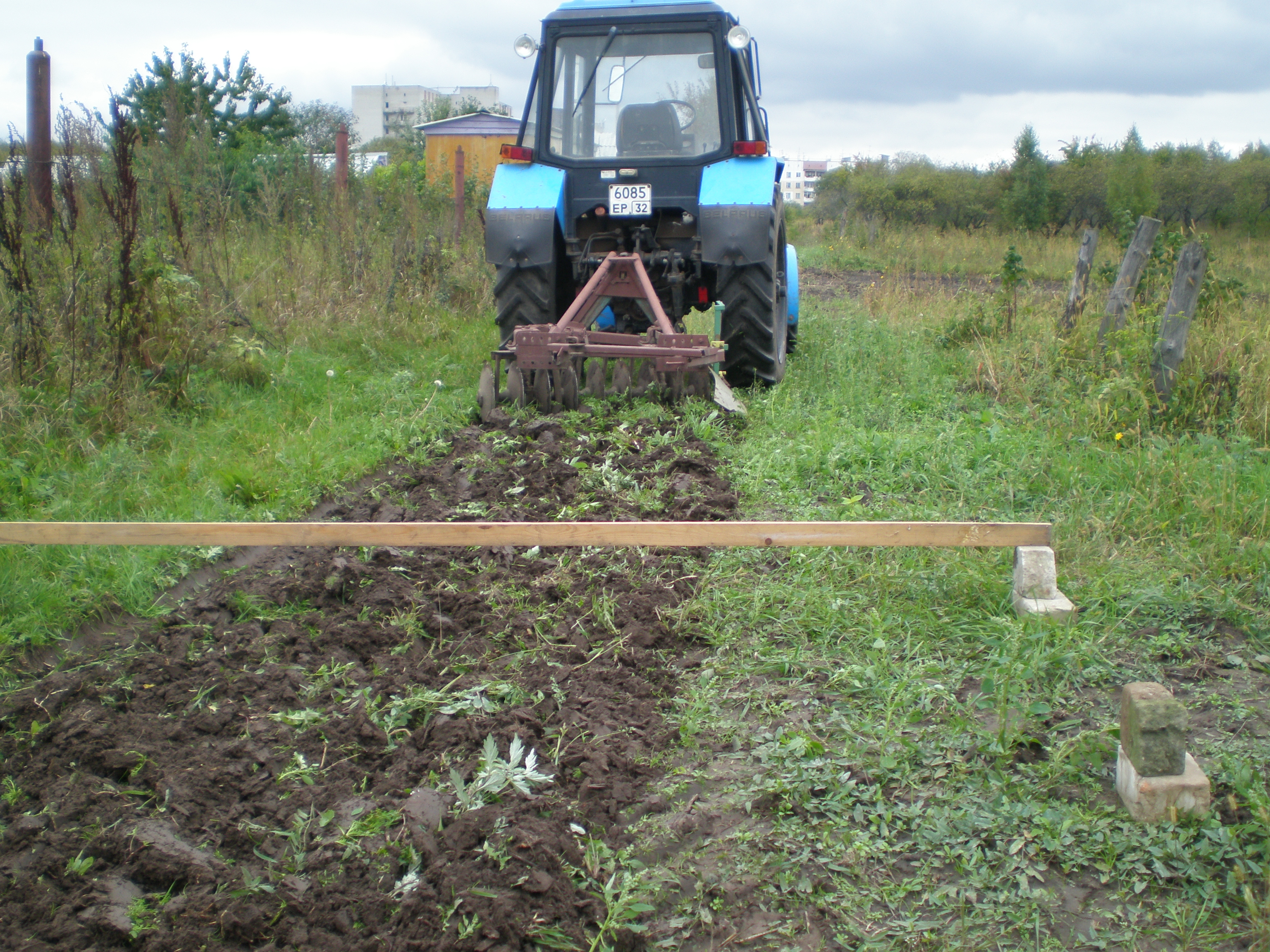

По результатам теоретических исследований был проведен полевой эксперимент с модернизированной дисковой бороной, снабженной защитным щитком (рис. 5). Его конструкция признана изобретением [39]. Исследования были разбиты на два этапа. При проведении первой серии полевых экспериментов в качестве оптимизационных параметров выбран угол установки щитка в горизонтальной плоскости (30, 50, 70 и 90°) и его длина (250, 350 и 450 мм). Эксперимент выполняли на плантации малины при скорости движения орудия 7,3 км/ч и угле атаки 21°. Механический состав почвы – средний суглинок.

Во второй серии полевых экспериментов оценивали характер пере­рас­пре­де­ле­ния почвенной ленты при ее взаимодействии со щитком (рис. 6). Все исследования проводили на поворотных полосах, при демонтированной задней батарее дискового почвообрабатывающего орудия. Влажность почвы после затяжных дождей составляла 28 %. Дисковая борона в агрегате с трактором МТЗ-82 проходила опытную делянку на скорости 7,3 км/ч при фиксированном угле атаки 21°. После прохода дискового орудия выполняли профилирование обработанной поверхности через каждые 5 см.

Выбор поворотных полос при проведении второй серии полевых экспериментов обусловлен тем, что дальность отброса почвенной ленты часто превышает ширину защитной зоны между крайним диском и основанием ряда ягодных кустарников. Вследствие этого фрагменты почвы неизбежно попадают внутрь кустов, исключая возможность корректного учета дальности ее отброса. Искажающее воздействие на результат может оказывать и корытообразность исходного поперечного профиля междурядий.

Результаты исследования

Перемещение центра масс поперечного сечения почвенной ленты в абсолютном движении описывается следующим уравнением:

– для идеально пластичной модели почвенной ленты

 $\left\{\begin{array}{l}x=\mathrm{8,12}{t}^3+\mathrm{0,12}{t}^2-\mathrm{0,042}t+\mathrm{0,0005}\hfill \\ y=-\mathrm{2,02}{t}^3+\mathrm{2,70}{t}^2-\mathrm{0,102}t+\mathrm{0,0009}\hfill \\ z=-\mathrm{5,04}{t}^3+\mathrm{6,19}{t}^2-\mathrm{0,274}t+\mathrm{0,0022}\hfill \end{array}\right.$ (1)

– для идеально упругой модели почвенной ленты

 $\left\{\begin{array}{l}x=\mathrm{5,34}{t}^3+\mathrm{1,21}{t}^2-\mathrm{0,059}t+\mathrm{0,0006}\hfill \\ y=-\mathrm{2,31}{t}^3+\mathrm{2,39}{t}^2+\mathrm{0,027}t-\mathrm{0,0006}\hfill \\ z=-\mathrm{6,72}{t}^3+\mathrm{6,13}{t}^2+\mathrm{0,002}t-\mathrm{0,0002}\hfill \end{array}\right.$ (2)

где t – время перемещения почвенной ленты, с.

Кроме получения на этой основе значений для всех составляющих скорости и ускорения в точке схода пласта с поверхности диска был сделан важный вывод о том, что существенную роль в разрушении пласта на сферическом диске играют силы инерции. Этим и объясняется тот факт, что с ростом скорости движения диска увеличивается и степень крошения пласта.

Методами аналитической геометрии определено пространственное положение защитного щитка:

– для идеально пластичной модели почвенной ленты

  $\mathrm{1,87}x-\mathrm{1,56}y-\mathrm{1,78}z+\mathrm{2,66}=0$  (3)

– для идеально упругой модели почвенной ленты

 $\mathrm{2,01}x-\mathrm{1,27}y-\mathrm{1,78}z+\mathrm{2,54}=0$ (4)

где x, y, z – положение текущих координат щитка, м.

Полученные уравнения свидетельствуют о том, что защитный щиток целесообразно сориентировать по отношению к горизонту под углом 53–54°, а по отношению к направлению движения – 50–58°.

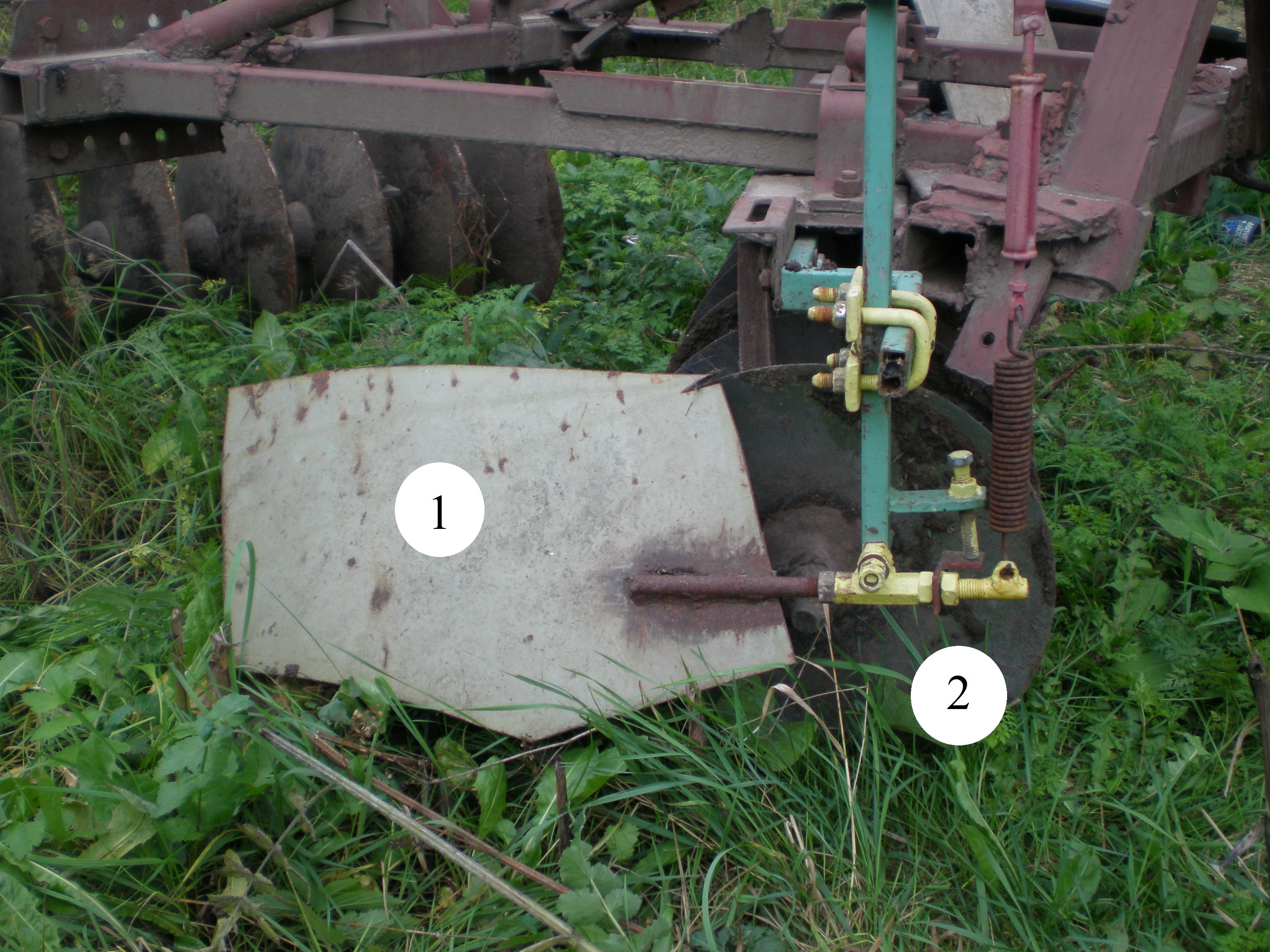

По результатам первой серии полевых экспериментов установлено, что полностью исключить боковой отброс почвы за пределы ширины захвата орудия позволяет только защитный щиток, длина которого составляет 450 мм, а угол установки – 50°. При этом устойчивая работа дискового орудия обеспечивалась практически при любой влажности и засоренности междурядий ягодных кустарников. При меньших значениях угла установки защитного щитка к горизонту (30°) наблюдался вынос почвенной ленты за пределы ширины захвата дискового орудия, а при больших (70 и 90°) – сгруживание и волочение почвенно-стебельчатой массы.

По результатам второй серии полевых экспериментов, полученных при исследовании гребнистости, построен поперечный профиль поверхности поворотной полосы при ее обработке модернизированной дисковой бороной (рис. 7). На нем сплошной линей показан поперечный профиль поверхности поворотной полосы перед проходом дискового орудия, пунктирной – после.

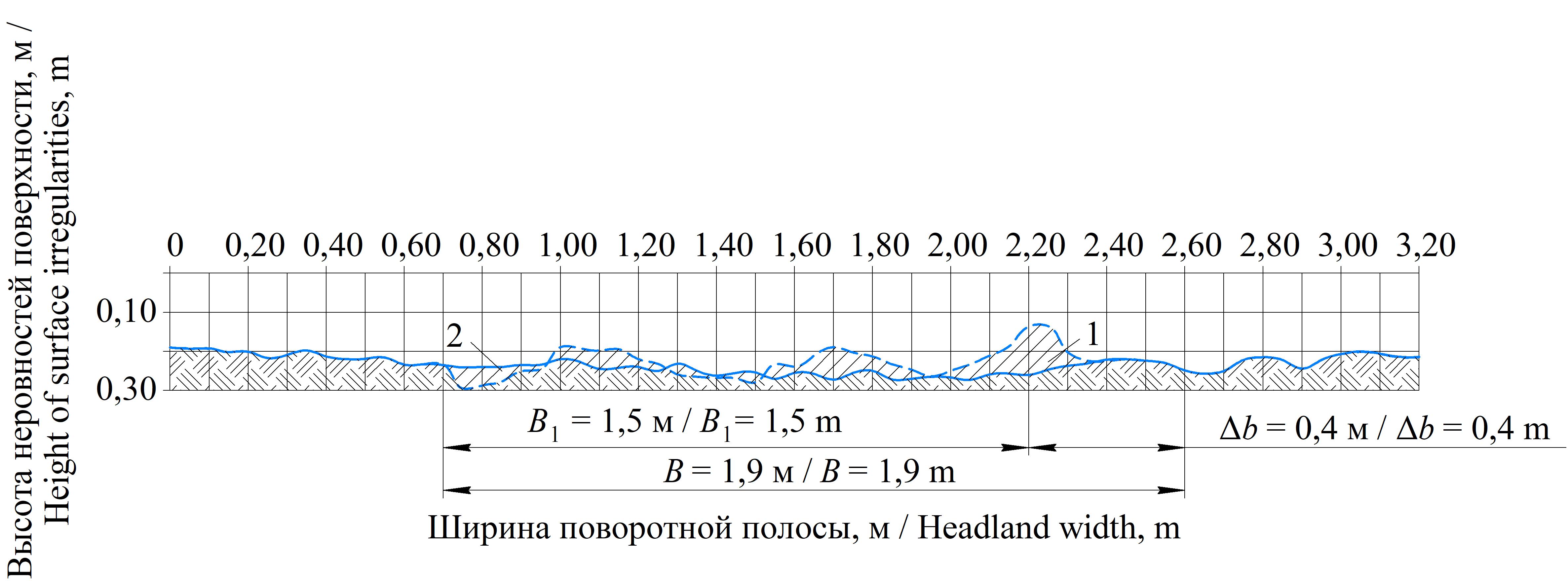

Рис. 7. Поперечный профиль поворотной полосы ягодников при их обработке
модернизированной дисковой бороной: 1 – почвенный вал; 2 – разъемная борозда;
Δb – величина поперечного сдвига между передней и задней секциями;
В – ширина захвата дискового орудия; В1 – ширина захвата передней секцией

Fig. 7. Cross-sectional profile of the turntable of berry bushes during their processing
with a modernized disc harrow: 1 – soil shaft; 2 – detachable furrow; Δb – is the value
of the transverse shift between the front and rear sections; B – the width of the disk tool;
B1 – width of the front section



Построенный профиль свидетельствует о том, что боковой отброс почвенной ленты в условиях ягодников не превышает ширины захвата модернизированной дисковой бороны. Установка задней секции и дискование поверхности междурядий плантации в два прохода (туда и обратно) обеспечивает практически полный возврат почвы в ее исходное положение.

Обсуждение и заключение

1. Принятая теоретическая гипотеза взаимодействия почвы повышенной влажности с крайним сферическим диском передней батареи дисковой бороны адекватно описывает процесс формирования почвенной ленты и убедительно объясняет механизм ее отброса за пределы ширины захвата орудия. Поскольку при этом свойства почвы варьируются в широких пределах, то не исключается заброс отдельных ее фрагментов внутрь плодовой стенки малины, вследствие чего неизбежно формирование корытообразного профиля поверхности междурядья, который после этого в принципе невозможно исправить даже посредством применения дополнительных (или специальных) рабочих органов или орудий.
2. Размещение на пути движения почвенной ленты защитного щитка, установленного к ее траектории под углом меньшим, чем угол трения почвы по стали, и ориентация нормали к его поверхности по направлению максимальных суммарных напряжений в отбрасываемом почвенном массиве обеспечивает устойчивую работу орудия практически при любой влажности и засоренности междурядий ягодных кустарников.
3. Защитный щиток целесообразно сориентировать по отношению к горизонту под углом 53–54°, а по отношению к направлению движения – 50–58°.
4. Многолетнее использование модернизированной дисковой бороны на плантациях малины и смородины крестьянского фермерского хозяйства «Ягодное» (Выгоничский район Брянской области) подтверждает высокое качество и надежность ее работы. На протяжении всего срока возделывания насаждений сохранялся выровненный поперечный профиль поверхности междурядий.
5. Использование модернизированного почвообрабатывающего орудия для обработки поверхности междурядий ягодников позволило увеличить скорость движение агрегата на 25 %.



¹           Система биологизации земледелия Нечерноземной зоны России. Часть 1 / под ред. В. Ф. Мальцева, М. К. Каюмова. М. : ФГНУ «Росинформагротех», 2002. 544 с.

²           Ягодные культуры в Центральном регионе России / И. В. Казаков [и др.]. М. : Всерос. селекционно-технологический ин-т садоводства и питомниководства, 2016. 233 с.

³           Ярославцев Е. И. Малина. М. : Агропромиздат, 1987. 208 с.

⁴           Казаков И. В. Малина. Ежевика. М. : АСТ, 2001. 256 с.

⁵           Аниферов Ф. Е., Ерошенко Ф. Е., Теплинский И. З. Машины для садоводства. Л. : Агропромиздат, 1990. 304 с.

⁶           Лурье А. Б., Громбчевский А. А. Расчет и конструирование сельскохозяйственных машин. Л. : Машиностроение, 1977. 528 с.

⁷           Халанский В. М., Горбачев И. В. Сельскохозяйственные машины. М. : КолосС, 2003. 624 с.

⁸           Кленин Н. И. Сельскохозяйственные и мелиоративные машины. М. : Колос, 1994. 750 с

⁹           Сохт К. А., Трубилин В. И., Коновалов Е. И. Дисковые бороны и лущильники. Проектирование технологических параметров : учеб. пособие. Краснодар : Изд-во Кубан. аграр. ун-та, 2014. 165 с

¹⁰          Классификация дисковых борон (дискаторов) [Электронный ресурс]. URL: https://agristo.ru/Article/ar_klassif_disk_boron.html (дата обращения: 22.02.2023).

¹¹          Никитин В. В. Улучшение качества обработки междурядий ягодных кустарников в условиях суглинистых почв повышенной влажности путем совершенствования конструктивно-режимных параметров дисковой бороны : дис… канд. техн. наук. Брянск, 2009. 165 с.
