Введение

Для получения семян трав в нашей стране и за рубежом применяются специальные технологии и машины, в том числе для вытирания семян из оболочек – клеверотерки.

Применение клеверотерок в соответствующей технологической схеме позволяет снизить потери семян при послеуборочной обработке в 2–5 раз и сократить их повреждение на 20–30 %. В связи с этим существует необходимость изучения технологического процесса клеверотерок и разработки новых конструкций основного узла этих машин – устройств для вытирания семян трав.

При проектировании предъявляются строгие агротехнологические требования к устройствам для вытирания семян трав. Данные устройства занимают определенное место в технологии, в соответствующей технологической линии и обладают определенной производительностью. На данных признаках основывается выбор их технологической схемы, от которой зависит подбор и конструкция рабочих органов.

Для получения семян трав за счет процесса их вытирания в настоящее время наиболее распространены барабанно-дековые вытирающие устройства. В подобных устройствах аксиального типа воздействие на обрабатываемый материал можно охарактеризовать как перетирающее, а не ударное.

Особенностью аксиальных устройств является то, что материал при обработке движется в осевом направлении за счет установки под углом самих бичей или же их рифов. При этом материал, попадая в устройство через загрузочную горловину, сжимается и протирается по рабочей поверхности деки и выходит из загрузочной горловины. В аксиальных устройствах при обработке материал движется по винтовой линии.

Одним из главных показателей качества работы клеверотерок является степень ε  вытирания семян. На настоящий момент в литературе в полной мере не освещено математическое описание определения данного показателя применительно к аксиальным устройствам. Это, в свою очередь, создает трудности для обоснования основных кинематических и конструктивных параметров при проектировании вытирающих устройств.

Обзор литературы

Исследования процесса получения семян бобовых культур в вытирающих устройствах, имеющих в конструкции барабанно-дековые рабочие органы, изложены во многих теоретических работах¹ [1−4].

Изучение данных трудов показало, что теоретическое описание процесса движения материала при обработке сопровождается экспериментальными исследованиями, которые позволяют определить экспериментальные коэффициенты и поправки. За счет этих коэффициентов и поправок теоретическое описание становится наиболее точным, поэтому этот метод исследования вытирающих устройств и является основным для разработки методик инженерных расчетов при проектировании вытирающих устройств² [1; 5‒7].

Еще необходимо указать, что разработанные методики можно применять лишь для устройств с определенной конструкцией рабочих органов, которые исследованы экспериментально.

Исследования доказывают, что низкая производительность и невысокие показатели работы вытирающих устройств семян трав являются следствием того, что технологический процесс их работы не соответствует состоянию и свойствам обрабатываемого материала³. В барабанно-дековых устройствах не допускается сгруживание и скапливание материала при его поступлении в рабочий зазор. Это является основным технологическим условием, соблюдение которого достигается за счет верного подбора основных параметров подающих материал устройств в рабочую зону.

При этом во время рабочего процесса между вытирающими поверхностями должна поддерживаться оптимальная толщина слоя материала для его защемления, сжатия и движения в вытирающем устройстве⁴ [8; 9].

Стабильное перемещение материала в зазоре между рабочими поверхностями барабанно-декового устройства обеспечивается за счет постоянного угла защемления во всех точках соприкосновения поверхности бича. При этом профиль рабочей поверхности бича может быть выполнен в виде логарифмической спирали⁵ [10], позволяющей сохранять необходимое условие для стабильного перемещения рабочего материала.

Для построения профиля бича Ю. Д. Ахламов и его соавторы приводят систему уравнений в своей работе⁶. Но к сожалению, у большинства стандартных бичей рабочая поверхность представляет собой сочетание пары дуг окружностей, что затрудняет применение предложенных уравнений.

Существует также понятие допустимой степени сжатия, которая равна отношению расстояния от деки до носка бича к зазору между рабочими поверхностями в клеверотерке.

В ходе экспериментальных исследований установлено значение К = 1,85…1,96⁷. Поэтому можно утверждать, что рабочий зазор является важным параметром, значение которого оказывает влияние на показатели качества работы клеверотерки.

Степень дробления d и степень вытирания семян ε находятся в прямой зависимости от продолжительности обработки материала в устройстве, которая в свою очередь является функцией скорости. Существуют работы⁸ [1], в которых предлагается определять скорость перемещения материала с учетом поправочного коэффициента, который можно определить экспериментально для каждого типа устройств. Данный коэффициент зависит от множества факторов: от свойств материла, от конструкции рабочих органов, и имеет широкие пределы значений. Его применение возможно только в том случае, если в устройстве наличие бичей является определяющим фактором осевой скорости движения обрабатываемого материала в устройстве. Если это условие не соблюдается, то данное выражение применять нельзя⁹. Также оно не учитывает инерционные силы, возникающие в рабочем зазоре между декой и бичами. Наличие всех этих обстоятельств не позволяет получить точное значение осевой скорости движения¹⁰.

В диссертации М. М. Анеляк нам удалось найти уравнение движения частицы материала в вертикальном аксиальном вытирающем устройстве семян трав¹¹. Проанализировав данное выражение, можно сделать вывод, что материал движется в тангенциальном направлении за счет разности коэффициентов трения материала о рабочие поверхности бича и деки. Решение данного уравнения позволяет определить время t обработки материала:



где L, R_б – длина и радиус барабана соответственно; m₀ – масса частицы материала в начале обработки; k – коэффициент снижения массы частицы обрабатываемого материла; h_oc – смещение частицы за один оборот барабана вдоль оси; Е – модуль Юнга; k₁ и k₂ – коэффициенты трения частицы о барабан и деку; γ_G – показатель объемной массы обрабатываемого материала.

При этом количество воздействий p на частицу в обрабатываемом материале зависит от количества устанавливаемых бичей:

где Z₁ ‒ количество бичей; ω, $\dot{\phi }$  ‒ угловые скорости барабана и частицы соответственно.

Длина деки равна:



где f_вб ‒ коэффициент трения частицы о бич; β – угол наклона рифов бича к оси барабана; b ‒ ширина бича; R_д ‒ радиус кривизны деки; α_p ‒ угол наклона спиральных ребер; φ – угол, определяющий положение частицы в рабочем зазоре; n_вт ‒ количество витков траектории движения элементарного слоя в устройстве для вытирания семян трав.

Ю. Д. Ахламовым предложено уравнение, с помощью которого появляется возможность определить количество Z бичей [4]:



где D_б – диаметр вытирающего барабана; δ_n – зазор между рабочими поверхностями; k_δ – отношение расстояний от терочной поверхности до носка и пятки бича соответственно; V_окр ‒ окружная скорость барабана.

Выражение (4) применимо в случае, если сохраняется условие, что материал не попадает внутрь барабана, а находится всегда в рабочем зазоре, между терочной поверхностью деки и носком или пяткой бича барабана.

Соответственно минимальная длина L деки определяется по выражению:

где k_Т ‒ отношение всех бичей установленных на барабан к числу бичей, транспортирующих материал в устройстве.

В аксиальном устройстве количество р воздействий можно определить по уравнению [11]:

Ф. А. Ахмад после решения дифференциального уравнения получил уравнение, которое имеет существенное отличие от выражения (6)¹²:



где V_лин ‒ скорость движения точки бича, определяемая по длине пути, пройденного в единицу времени; N_в ‒ число витков траектории движения слоя вороха; V_ч ‒ осевая скорость частицы обрабатываемого материала.

В. М. Холанский с соавторами сходятся во мнении, что степень ε вытирания семян является основным показателем качества работы вытирающих устройств [12]. Ее можно определить по уравнению¹³:



где e ‒ вероятность вытирания семени за одно воздействие бича на частицу, e = 0,03…0,08¹⁴ [1; 11; 12]; p ‒ количество воздействий бичей на частицу за время обработки.

Проанализировав уравнение (8) и на основе проведенного выше обзора, с учетом утверждений, которые не подлежат сомнению у большинства авторов, можно утверждать, что зависимость степени вытирания от времени обработки является функцией от скорости движения частиц в вытирающем устройстве при их перемещении от входа к выходу устройства. При этом скорость перемещения материала зависит от основных кинематических и конструктивных параметров клеверотерок.

В свою очередь, степень вытирания зависит не только от характера воздействий, но от его количества на обрабатываемый материал. Увеличение или уменьшение данного количества возможно за счет изменения количества бичей барабана, а также изменения кинематического режима работы клеверотерки.

Таким образом, определив количество воздействий и скорость движения обрабатываемого вороха, появляется возможность теоретического определения степени вытирания. В свою очередь, и производительность клеверотерок напрямую зависит от скорости перемещения материала от входа к выходу устройства.

Основным методом определения скорости обрабатываемого материала является представление рабочего процесса работы вытирающего устройства с помощью математического моделирования на основе дифференциальных уравнений движения с определенными допущениями.

М. В. Мурзин получил уравнения движения частиц в тангенциальном вытирающем устройстве по бичу барабана и в межбичевом пространстве. Но полученные уравнения не учитывают технологические параметры вытирающего устройства, а именно величину рабочего зазора и длину деки, которые влияют на процесс движения, поэтому полученные значения скорости будут иметь весьма приблизительные значения¹⁵.

А. А. Зайцев в своей работе вывел уравнения движения в канале тангенциально-аксиального молотильно-сепарирующего устройства при обработке частиц материала. В полученном выражении автор при помощи введенных коэффициентов учитывает способность бичей захватывать материал и форму рабочей поверхности деки¹⁶.

Наиболее точно и полно процесс перемещения материала в аксиально вытирающем устройстве описан учеными ТСХА¹⁷ [13]. В рассмотренном ими устройстве движение частиц материала осуществляется за счет применения направителей специального назначения. Авторы рассматривают движение материала в виде нескольких фаз: фаза без взаимодействия частиц с рабочими органами, фаза взаимодействия с бичами барабана, фаза взаимодействия с декой, фаза одновременного взаимодействия частиц с декой и бичами барабана. Получено несколько уравнений, описывающих каждую фазу.

Проведенный анализ и обзор теоретических исследований¹⁸ [14] вытирающих устройств, имеющих рабочие органы в виде барабана и деки, позволяет сделать вывод, что до сих пор не существует прочно сложившейся теории, которая однозначно описывает технологический процесс. Основная причина в том, что на характер движения материала в устройстве оказывает влияние большое количество факторов, взаимосвязь между которыми невозможно описать какими-то зависимостями. Поэтому при теоретических исследованиях имеет место ряд допущений, а сами исследования основываются на экспериментальных исследованиях конкретного типа устройств. Описание движения обрабатываемого материала происходит дифференциальными уравнениями с экспериментальными коэффициентами и поправками, полученными в результате экспериментальных исследований. Решение полученных дифференциальных уравнений дает возможность определить скорость движения частиц материала. В свою очередь, значение скорости движения частицы позволит определить показатели качества работы и производительность, а также необходимые для этого конструктивные параметры определенного типа вытирающих устройств.

Целью статьи является теоретическое обоснование зависимости основных параметров аксиальных вытирающих устройств от требований по обеспечению определенного качества вытирания семян трав.

Материалы и методы

При движении материала в вытирающем устройстве рабочие элементы (бичи, барабан и дека) многократно воздействуют на обрабатываемые частицы. При этом происходит удар, защемление и относительное перемещение материала, что приводит к разрушению бобиков.

С целью теоретического подтверждения основных параметров аксиальных вытирающих устройств, которые обеспечивают получение высокой эффективности работы нужной производительности, описания процесса взаимодействия бичей барабана и деки с частицами обрабатываемого материала, применено математическое моделирование процесса движения материала в клеверотерке. В работах, посвященных изучению аксиальных вытирающих устройств, использующих в качестве рабочих органов барабан, снабженный бичами, и деку, отмечается, что процесс является довольно сложным¹⁹ [15]. Однако априорные сведения и собственные наблюдения позволяют описать рабочий процесс. Материал, который подлежит обработке через загрузочное устройство, поступает в зазор между рабочими поверхностями деки и барабана, где происходит его вытирание. Движение частиц материала происходит одновременно вдоль оси и по окружности вращения барабана, т. е. по винтовой траектории. Это движение происходит за счет расположения бичей барабана под углом у его продольной оси. На частицу материала происходит воздействие в виде удара и защемления между бичами барабана и декой с относительным перемещением, за счет этого и выделяются семена из оболочек бобиков.

В статье приводятся теоретические исследования аксиального вытирающего устройства клеверотерки К-0,3, которая спроектирована в ФГБНУ ФАНЦ Северо-Востока²⁰ (рис. 1) [16].

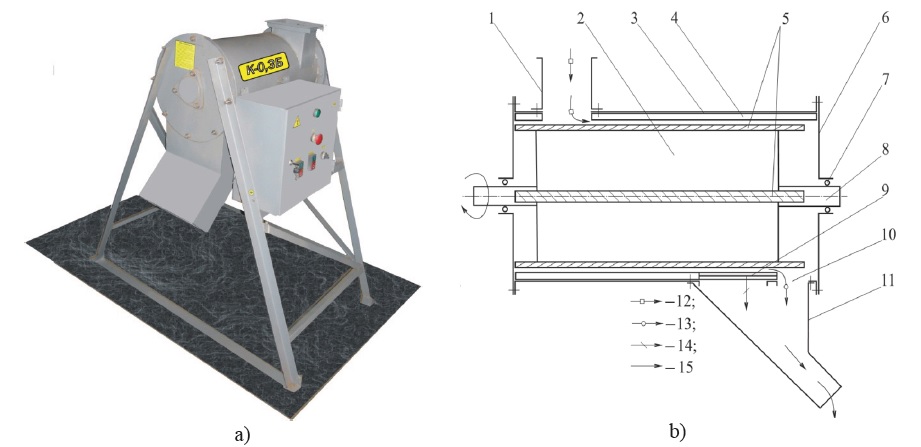

Рис. 1. Общий вид (а) и технологическая схема (b) клеверотерки К-0,3Б: 1 – загрузочная горловина; 2 – барабан; 3 – корпус; 4 – дека; 5 – бичи; 6 – фланец; 7 – подшипник; 8 – вал; 9 – щели деки; 10 – выгрузное окно; 11 – приемник перетертого материала; 12 – исходный материал; 13 – остатки перетертого материала; 14 – семена и мелкие примеси; 15 – перетертый материал

Fig. 1. General view (a) and technological scheme (b) of the K-0.3B clover thresher: 1 – loading neck; 2 – drum; 3 – body; 4 – deck; 5 – whips; 6 – flange; 7 – bearing; 8 – shaft; 9 – deck slots; 10 – unloading window; 11 – receiver of ground material; 12 – source material; 13 – remnants of ground material; 14 – seeds and small impurities; 15 – ground material

Работа клеверотерки проходит следующим образом. При помощи загрузочного устройства материал подается в горловину 1. Проходит обработку в рабочем зазоре между декой 4 и вращающимися бичами 5 и  выводится наружу через выгрузное окно 10 для дальнейшей обработки в машинах технологической линии. Выделение семян происходит за счет сил трения и силы нормального давления, а перемещение ‒ за счет рифов бичей барабана.

Результаты исследования

С целью упрощения достаточно сложного процесса движения обрабатываемого материала в устройстве примем допущения, что материал во время обработки представляет собой большое число отдельных частиц, при этом трение между частицами отсутствует.

Введем подвижную систему координат Ox₁y₁z₁²¹ (рис. 2) [17], в которой и рассмотрим перемещение частиц. Эта подвижная система завязана с поверхностью рифа бича и движется вместе с ним по окружности с векторной величиной скорости ω относительно оси вращения Oz. Далее принимаем упрощение, что риф бича является элементом винтовой поверхности и переносим движение частицы в подвижной системе Ox₁y₁z₁ в естественные оси $\overline{\tau },\overline{n},\overline{b}$ .

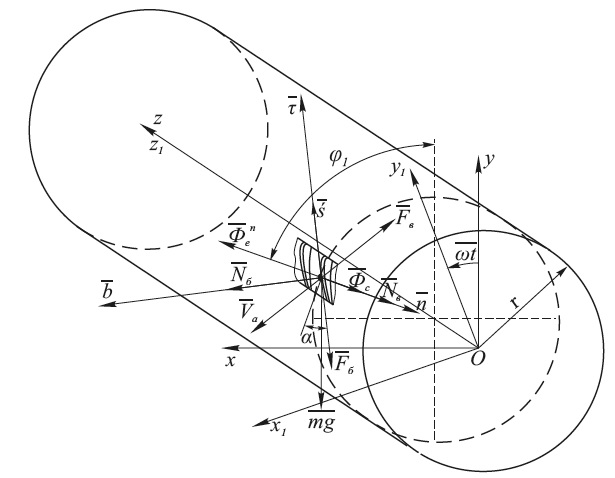

Рис. 2. Схема сил в аксиальном устройстве для вытирания семян трав, действующих при взаимодействии с боковой поверхностью рифа бича
Fig. 2. Diagram of forces in an axial threshing device when it interacts with the lateral surface of the reef of the rasps

Уравнение проекции траектории движения крайней поверхности бича на поверхность деки в виде цилиндра имеет вид²²:



где r_д ‒ радиус деки, м; α ‒ угол наклона рифов бичей, град; ω ‒ угловая скорость вращения барабана, с⁻¹; φ₁ ‒ угол, определяющий начальное положение частицы, град; t ‒ время, с.

При этом движение частицы можно представить в виде векторного выражения:



где ${\overline{\Phi }}_c$ – инерционная сила; $\overline{s}$  – относительная скорость частицы материала;  ${\overline{Ф}}_{е}^n$ – центробежная инерционная сила; ${\overline{N}}_{В}$  – сила нормального давления слоя обрабатываемого материала; ${\overline{N}}_{б}$  – сила нормального давления рифа бича барабана;  ${\overline{F}}_{В}$ – сила трения бича об обрабатываемый материал.

В качестве допущения примем, что сила тяжести не оказывает влияния на движение частицы, так как оно происходит в симметричном пространстве, и равна нулю. После проецирования уравнения движения (10) на оси $\overline{\tau },\overline{n},\overline{b}$  выражение будет выглядеть следующим образом:



где f_в и f_б ‒ коэффициенты трения частицы соответственно о слой вороха и о бич барабана.

Абсолютная скорость движения частицы после воздействия бича барабана определится из выражения:

Каждый раз после воздействия бича на частицу она движется по инерции в межбичевом пространстве, при этом ее начальной скоростью является скорость схождения с бича (рис. 3).

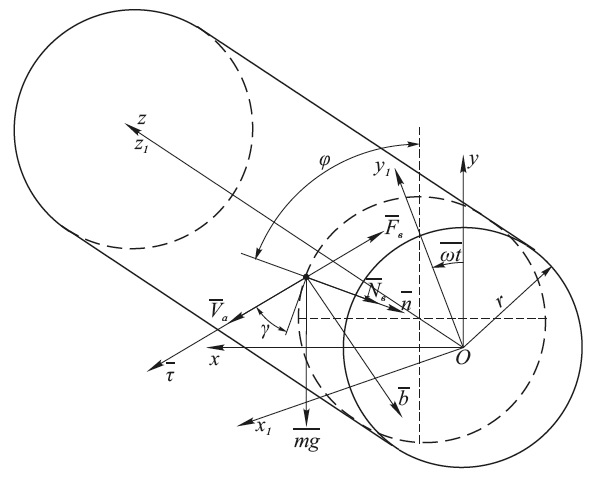

Рис. 3. Схема сил, действующих на частицу при ее движении в межбичевом пространстве
вытирающего устройства после взаимодействия с бичом барабана
Fig. 3. Diagram of the forces acting on the particle during its movement in the inter-rasps space
of the threshing device after interaction with the rasp of the drum





Уравнение движения частицы в векторном выражении примет вид:

Как и в предыдущих расчетах, для упрощения процесса примем $m\overline{g}=0$ .

Уравнение (13) при проецировании на $\overline{\tau },\overline{n},\overline{b}$ примет вид:

где γ ‒ угол между $\overline{V_{а}}$  и плоскостью Oxy.

Математически преобразовав систему уравнений (14) и приняв начальные условия: t = 0, V = V₀: $C_1=-\frac{1}{V_0}$ , где С₁ ‒ постоянная интегрирования, получим выражения для определения скорости и перемещения частицы:



где С₂ – постоянная интегрирования.

Во время перемещения частицы в межбичевом пространстве барабан продолжает вращаться. Примем, что в момент схода частицы с бича его задняя грань определяется углом φ₀, а положение частицы ‒ параметрами: R_i = r и φ_i = φ₀ (рис. 4).

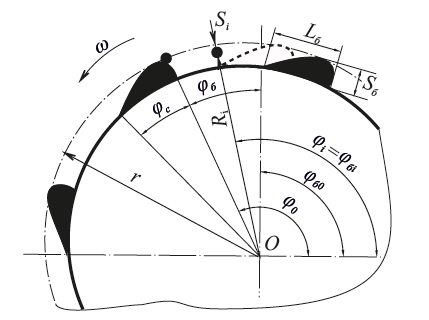

Рис. 4. Схема расположения бичей барабана
Fig. 4. Schematic diagram of the drum rasps

Частица взаимодействует с бичом на его передней грани в межбичевом пространстве, при этом ее положение определяется углом φ_б0. Контакт бича с частицей состоится в момент, когда угловые координаты данного положения будут удовлетворять условию φ_i = φ_бi, которые можно определить из выражений:



${\phi }_i={\phi }_{i0}+\frac{360\cdot s\cdot cos\gamma }{2\cdot \pi \cdot r}$ , град;   (17)



${\phi }_{бi}={\phi }_{i0}-\frac{360}{Z_{б}}+{\phi }_{с}+\omega \cdot t$ , град, (18)



где φ_i0 – угол, при котором частица сходит с бича, град.; φ_c – угол между передней и задней гранями бича, град.

При совместном решении выражений (18), (17) и (16) появляется возможность определить параметры движения частицы после взаимодействия с бичом до ее следующего контакта с ним.

Выражения для определения скорости частицы при движении от выхода к входу в вытирающем устройстве при многократном контакте с бичами барабана является переменной величиной. Поэтому ее осевую скорость определяют как среднее значение:



$V_{ОС}=\sum s_{ОС}/\sum t_{В}$ , м/с,        (19)



где s_ос = (s_ос.б + s) – среднее значение осевого перемещения частицы, м; t_в – среднее значение времени одного взаимодействия и движения в межбичевом пространстве, с.

Значение всего осевого перемещения частицы соответствует длине вытирающего устройства:



$\sum S_{ОС}=L$ , м.                (20)



Время обработки частицы соответствует сумме интервалов времени всех перемещений частицы:



$\sum t_{В}=t_{ТУ}$ , с.                  (21)



Соответственно уравнение (9) примет вид:



$V_{ОС}=\frac{L}{t_{ТУ}}$ , м/с,                 (22)



где L – длина устройства, м; t_ТУ – время обработки, с.

Далее проведем решение системы уравнений (11), (15), (16), (17), (18), (19), чтобы изучить влияние частоты n_б вращения барабана на скорость движения части в вытирающем устройстве. При этом параметры принимаем равные r = 0,14 м; α = 36 град; f_б = 0,4; f_в = 0,7 начальные условия: t₀ = 0, s₀ = 0, s(0) = s₀, интервал движения: ∆t = 0,0001 с. Графическое изменение осевой скорости движения частицы приведено на рисунке 5 в зависимости от частоты n_б вращения барабана, при этом количество бичей с прямым рифлением принимаем различное (Z_б = 4; 6; 8 шт); сочетание бичей с прямым и обратным рифлением (Z_б = 3 + 1; 4 + 2; 5 + 1; 5 + 3; 6 + 2; 7 + 1, где первое слагаемое обозначает количество бичей с прямым рифлением, а второе ‒ с обратным, шт).

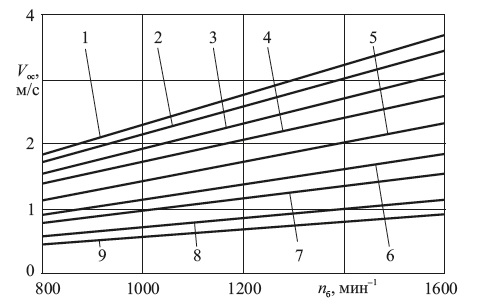

Рис. 5. Изменение средней осевой скорости Vос движения частицы в аксиальном
вытирающем устройстве в зависимости от частоты nб вращения барабана:
1 ‒ Zб = 8; 2 ‒ Zб = 6; 3 ‒ Zб = 4; 4 ‒ Zб = 7 + 1; 5 ‒ Zб = 5 + 1; 6 ‒ Zб = 6 + 2;
7 ‒ Zб = 3 + 1; 8 ‒ Zб = 4 + 2; 9 ‒ Zб = 5 + 3
Fig. 5. Dependences of the change in the average axial velocity Voc of the particle motion
in the axial threshing device on the frequency of rotation of the drum:
1 ‒ Zб = 8; 2 ‒ Zб = 6; 3 ‒ Zб = 4; 4 ‒ Zб = 7 + 1; 5 ‒ Zб = 5 + 1; 6 ‒ Zб = 6 + 2;
7 ‒ Zб = 3 + 1; 8 ‒ Zб = 4 + 2; 9 ‒ Zб = 5 + 3

Если проанализировать рисунок 5, можно сделать вывод, что скорость частицы возрастает при увеличении частоты вращения барабана. При этом скорость возрастает, если число бичей с прямым рифлением растет, и уменьшается, если увеличивается число бичей с обратным рифлением, т. е. бичи с прямым рифлением являются транспортирующими и сокращают время обработки.

Степень вытирания семян ε является главным показателем для вытирающих устройств. По ней определяется, на сколько эффективно работает устройство. Степень вытирания определяется выражением (8), при этом принимаем, что вероятность e вытирания семени за один контакт с бичом остается постоянной. При этом частица проходит в устройстве расстояние L за время обработки t_ТУ, двигаясь со скоростью V_ос.

Составим систему уравнений, по которой можно определить количество воздействий p бичей барабана, вращающегося с частотой n_б, на обрабатываемый материал, частицы которого движутся по образующей внутренней рабочей поверхности деки:



        $\left\{\begin{array}{l}{t}_{ТУ}=\frac{L}{V_{ОС}},с;\\ p=\frac{Z\cdot n_{б}}{60}\cdot t_{ТУ}.\end{array}\right.$       (23)



Далее получаем уравнение:



       $p=Z\cdot n_{б}\cdot \frac{L}{60\cdot V_{ОС}}.$     (24)



Учитывая уравнение (24), вероятная степень вытирания аксиального устройства может определяться выражением:



$\epsilon =[1-{(1-e)}^{Z_{б}\cdot n_{б}\cdot \frac{L}{60\cdot V_{ОС}}}]\cdot \mathrm{100,}$ %.  (25)



Проведем графический анализ (рис. 6) решения уравнения (24), где проанализируем, как влияет длина вытирающего устройства на степень вытирания.

В качестве условий принимаем следующие параметры: r = 0,14 м; α = 36 град; h = 0,008 м; δ = 0,004 м; f_б = 0,4; f_в = 0,7; e = 0,06 [8] и n_б = 1200 мин⁻¹; количество бичей различное.

Обсуждение и заключение

Проведя анализ полученных в результате теоретического исследования зависимостей, можно с достаточной достоверностью утверждать, что длина устройства L, количество бичей Z_б барабана и направление их рифов влияют на степень вытирания ε. Применение только транспортирующих бичей нецелесообразно, так как при Z_б = 4 и Z_б = 6 степень вытирания ε имеет самое низкое значение.

Наибольшее повышение значения степени ε происходит при увеличении длины L устройства для вытирания от 0,2 до 0,7 м при различных вариантах установки бичей барабана (линии 1, 4, 5, 6, 7, 8 и 9, рис. 6).

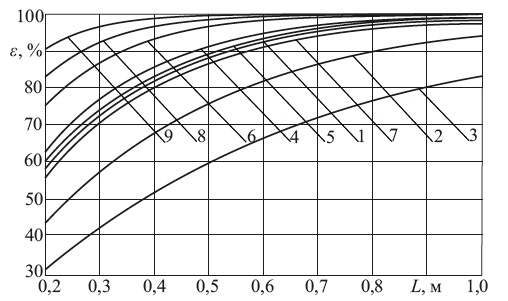

Рис. 6. Изменение степени ε вытирания в зависимости от длин L
аксиального вытирающего устройства:
1 − Zб = 8; 2 − Zб = 6; 3 − Zб = 4; 4 − Zб = 7 + 1; 5 − Zб = 5 + 1; 6 − Zб = 6 + 2;
7 − Zб = 3 + 1; 8 − Zб = 4 + 2; 9 − Zб = 5 + 3
Fig. 6. Dependences of the change in the degree of threshing of seeds ε on the lengths L
of the axial threshing device:
1 − Zб = 8; 2 − Zб = 6; 3 − Zб = 4; 4 − Zб = 7 + 1; 5 − Zб = 5 + 1; 6 − Zб = 6 + 2;
7 − Zб = 3 + 1; 8 − Zб = 4 + 2; 9 − Zб = 5 + 3

Также можно сделать вывод, что если руководствоваться минимальной степенью ε вытирания семян, увеличение длины L устройства более 0,7 м не имеет смысла. Так, например, длина L должна находиться в пределах 0,6…0,7 м при обеспечении степени вытирания ε не менее 90 %.

Следует отметить, что проведенные теоретические исследования подтверждены ранее проведенными экспериментальными исследованиями²³. При испытании аксиально вытирающего устройства, имеющего следующие параметры: D = 0,3 м; L = 0,6 м; Z_б = 3 + 1; q = 300 кг/ч; n_б = 1200 мин⁻¹, степень составила 89,5 %, а теоретически по уравнению (24) при производительности вытирающего устройства q = 300 кг/ч и частоте вращения барабана n_б = 1000 мин⁻¹ получены значения параметров: L = 0,6…0,8 м; D = 0,16…0,30 м и ε = 91,5 %.

Таким образом установлено, что полученные в результате исследования теоретические зависимости позволяют определить основные параметры аксиальных устройств для вытирания семян в зависимости от предъявляемых к устройству требований по качеству выполнения технологического процесса.
