Algorithm for Searching the Optimal Regulator Supply Mode in the Process of Manufacturing Polymer Products

Full Text

Введение

В условиях развития химических технологий синтез высокомолекулярных соединений становится важнейшей составляющей современной промышленности и играет ключевую роль в создании широкого спектра материалов: от пластиков и каучуков до композитов высокой прочности. Данные процессы обладают сложной динамикой, требующей тщательного планирования и контроля на всех этапах производства¹.

Образующиеся полимерные продукты оценивают по молекулярным характеристикам, на численное представление которых влияют как соотношение используемой реакционной смеси, так и технологические параметры непрерывного производства. С целью ограничения чрезмерного роста молекулярной массы в полимеризационную массу добавляются регулирующие примеси [1], взаимодействующие с активными центрами полимеризации и способствующие принудительному обрыву образующихся макромолекул.

Дозировка таких примесей часто определена эмпирически, а многоточечная подача позволяет нивелировать ее стремительный расход и влияние на рост молекулярной массы полимерного продукта. Вопрос определения соответствующих дозировок и режима подачи регулятора, позволяющего получить продукт с заданными свойствами, является актуальным и не теряет своей практической значимости.

Целью данной работы является разработка методов и алгоритмов, позволяющих находить оптимальные режимы регулирования процессов синтеза полимеров, способствующие достижению заданных молекулярно-массовых характеристик.

Обзор литературы

Сложная структура высокомолекулярных соединений и нетривиальный характер протекания элементарных реакций определяют необходимость использования эффективных методов моделирования, в основе которых лежит изучение основного кинетического механизма процесса. Концепция моделирования таких процессов полимеризации, основанных на известном реакционном механизме, подробно представлена в трудах отечественных² [2–4] и зарубежных исследователей [5–7]. Оценка влияния различных факторов, характерных при описании процессов в периодическом режиме производства, представлена в работах [8; 9].

С целью эмпирической оценки молекулярных характеристик полимерных продуктов возможно использование как кинетического [2; 10; 11], так и статистического подходов [12–14] к моделированию. В основе кинетического подхода лежит разработка математических моделей, описывающих изменение концентрации различных компонентов системы от времени, и последующее прогнозирование основных молекулярных характеристик в зависимости от условий реакции и состава исходной реакционной смеси. Статистический подход основан на использовании вероятностных законов для описания и анализа различных аспектов полимеризационных процессов. Полученные в ходе реализации статистического подхода данные справедливы лишь при организации достаточно большого количества вычислительных испытаний.

Очевидно, что при описании процессов синтеза полимеров в масштабе крупнотоннажного промышленного производства требуется учитывать особенности непрерывного потока реагентов и продуктов через реактор, включая динамику изменения параметров во времени и пространстве. В условиях организации кинетического подхода это приводит к включению в математическое описание соответствующих рекуррентных соотношений, определяющих перенос реакционной массы в ходе процесса³.

При модификации статистического подхода требуется вести постоянный учет параметров, характеризующих нахождение моделируемых макромолекул в том или ином реакторе каскада⁴. Кроме того, объем моделируемого ансамбля макромолекул требуется увеличить кратно количеству реакторов. Как следствие, организация вычислительных испытаний с целью эмпирической оценки продукта требует колоссальных вычислительных ресурсов и практически невозможна при постановке и решении задач оптимизации с использованием статистического подхода.

В контексте решения задач управления физико-химическими процессами предпочтение отдается тем методам оптимизации, которые позволяют в ходе итерационного поиска минимизировать количество необходимых вычислительных испытаний. Эвристические методы оптимизации⁵ оказываются особенно привлекательными в данном контексте, предоставляя необходимые инструменты для анализа и улучшения реакционных механизмов, кинетических параметров и условий реакции.

Ведущее место среди эвристических методов оптимизации занимают генетические алгоритмы⁶ [15]. Их способность исследования обширных пространств поиска решений представляет собой важное преимущество при выполнении сложных задач, включающих в себя множество возможных вариантов, что открывает вероятность их использования там, где невозможно применение классических алгоритмов. Впервые предложенные Холландом⁷ генетические алгоритмы успешно применяются для решения задач оптимизации различного типа [16–18]. К основным недостаткам генетического алгоритма относят высокую потребность в вычислительных ресурсах при работе с крупными и сложными пространствами поиска. Однако стремительное развитие информационных технологий и облачных вычислений позволяет сегодня успешно интегрировать технологии параллельных расчетов в случае решения объемных многофакторных задач [19]. Одним из способов, позволяющих повысить эффективность алгоритма, является использование различных видов кроссоверов – операторов, применяемых к начальным решениям для осуществления генетического «скрещивания». Оценка влияния различных типов кроссоверов на скорость и точность формирования решения представлена в работах [20–22].

Материалы и методы

Для решения задачи поиска оптимального режима подачи регулятора будем использовать генетический алгоритм, который представляет собой метаэвристический метод решения задач оптимизации, вдохновленный процессами естественного отбора и эволюции. Данный алгоритм основан на механизме создания популяции потенциальных решений, которые подвергаются операциям скрещивания, мутации и отбора, имитируя процессы наследования и эволюции в природе. На каждом этапе реализации алгоритма производится оценка полученных решений на основании заданного критерия эффективности. Лучшие решения используются для образования дальнейших потомков. С целью программной реализации данного алгоритма опишем его основные этапы.

Этап 1 – формирование начальной популяции. Задается некоторая начальная популяция из K возможных решений, порядковый номер $iter=1$ формируемого поколения и допустимая точность решения задачи ε. Вектор начальной популяции рекомендуется сформировать из равноудаленных точек заданного начального отрезка $[{\underset{\_}{x}}_i,{\overline{x}}_i]$ :

Этап 2 – оценка степени приспособленности. Для каждого из предложенных вариантов решений рассчитывается значение целевой функции, которое определяет критерий задачи оптимизации. В частности, если критерий оптимизации определяется некоторым функционалом G(X), который требуется минимизировать, то при выполнении условия вида

алгоритм следует немедленно остановить и вывести полученное решение.

Этап 3 – выборка родителей для дальнейшей репродукции. Для решения задачи выборки родителей с целью создания дальнейшей популяции на основании ранее полученных значений степени приспособленности рассчитывается вероятность выбора каждой особи:

Если хотя бы одно из $G(X_j^{iter})$ превышает значение 1, то для расчета вероятностей требуется провести предварительную нормализацию полученных оценок. Найденные значения вероятностей последовательно располагаются на отрезке от 0 до 1, образуя полную группу. Далее на основании генерации равномерно распределенных случайных чисел и попадания их в заданные интервалы выбираются K особей для формирования родительского пула и дальнейшей репродукции.

Этап 4 – формирование потомков. Из найденного родительского пула проводится процедура получения потомков с использованием одного из заранее определенных операторов кроссинговера. В частности, в случае использования арифметического кроссинговера для двух родительских особей $X_1=(x_1^1,x_2^1\mathrm{,...,}{x}_n^1)$ и $X_2=(x_1^2,x_2^2\mathrm{,...,}{x}_n^2)$  значения вектора потомка будут определяться в соответствии с соотношением

где

Этап 5 – процедура мутации. Данный этап необходим для внесения разнообразия в образованную популяцию и исследования различных решений в пространстве поиска. Для решения проблемы преждевременного «вырождения» вводится некоторый параметр мутации p_m, определяющий вероятность случайного изменения элементов вектора образованных потомков.

Элементы вектора, попадающие под процедуру мутации, меняются по правилу $x_i=x_i\pm \mathrm{\alpha }\cdot \mathrm{\delta }$, где δ определяет допустимый интервал изменения, а параметр α является поправочным коэффициентом и определяется в интервале от 0 до 1.

Этап 6 – оценка новой популяции. Для образованной популяции потомков рассчитывается значение целевой функции. в случае соответствия критерию остановки, согласно выражению (1), алгоритм следует остановить и вывести полученное решение. Иначе, перейти к 3-му этапу с целью дальнейшей репродукции потомков. Критерием остановки алгоритма может быть также достижение предельного количества итераций, задаваемого в виде отдельной переменной iterMAX и равного по умолчанию 10⁴.

Апробация генетического алгоритма к решению задачи оптимизации проводилась для непрерывного процесса сополимеризации бутадиена со стиролом⁸ с целью определения оптимального режима многоточечной подачи регулятора [23], позволяющего получить продукт с заданными молекулярными характеристиками.

Образование полимера протекает по механизму инициированной радикальной полимеризации при низкой температуре 5 ºC с применением в качестве инициатора окислительно-восстановительных систем. Среди технологических этапов производства синтетического каучука, оказывающих прямое влияние на молекулярные характеристики продукта, можно выделить подготовку реагентов и последующую полимеризацию при заданной температуре в каскаде реакторов до достижения заданной конверсии мономеров.

Для инициирования процесса используется гидроперекись пинана, объем которой эмпирически определяется под достижение конечной конверсии продукта. Для регулирования молекулярной массы применяется трет-додецилмеркаптан. В рамках существующего производства возможна как двух-, так и трехточечная подача регулятора. В непрерывном производстве задействовано до 12 реакторов объемом до 10,8 м³, а технология промышленного производства предполагает ввод регулятора в 1, 3 и 6-й по ходу батареи полимеризаторы (рис. 1). Соотношение бутадиена со стиролом в мономерной фазе по массовым частям составляет 70:30 и обеспечивает при достижении заданной конверсии характерные свойства продукта по составу.

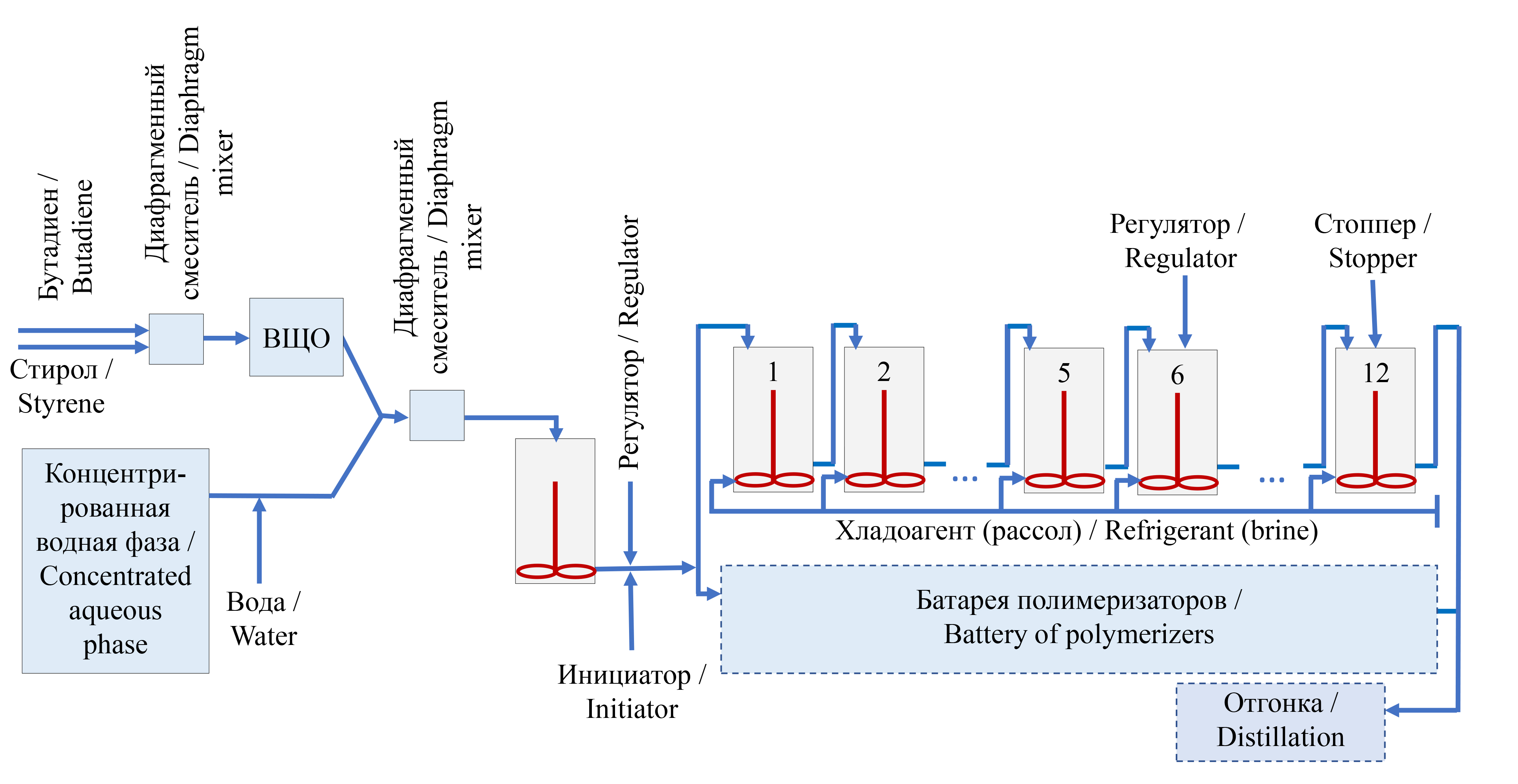

Р и с.  1.  Схема непрерывного процесса сополимеризации бутадиена со стиролом

F i g.  1.  Scheme of the continuous process of copolymerization of butadiene with styrene

Примечание: ВЩО – водно-щелочная отмывка.
Note: ВЩО – water-alkaline cleaning.

Источник: здесь и далее в статье все рисунки составлены автором.
Source: hereinafter in this article all figures are drawn up by the author.

С учетом представленной технологии производства при математическом описании процесса сополимеризации обязательному учету подлежат следующие стадии кинетического механизма:

1) инициирование активных центров:

2) рост цепи с участием двух типов молекул мономера:

3) обрыв цепи в результате ее передачи на регулятор, а также механизмов рекомбинации и диспропорционирования:

где I – инициатор; R – свободный радикал; M¹, M² – мономеры 1-го и 2-го типов; S – регулятор;  $P_{n,m}^i$ – активные цепи сополимера длиной n + m, состоящие из n звеньев мономера M¹ и m звеньев мономера M² и оканчивающиеся мономером Mⁱ; Q_n, m – неактивные цепи сополимера длиной n + m; параметры i, j = 1,2 характеризуют тип мономера на конце растущей цепи;  $k_{di},k_i,k_p,k_{reg},k_r,k_d$ – константы, характеризующие скорости элементарных реакций.

В приведенном кинетическом механизме I представляет собой соединение, которое при распаде образует активные частицы (радикалы R), запускающие цепную реакцию полимеризации мономеров бутадиена и стирола (M¹ и M²) с целью образования высокомолекулярных соединений (сополимеров). В случае если цепи сополимера содержат реакционноспособные центры (свободные радикалы), то они могут участвовать в дальнейших цепных реакциях. Они представлены в механизме как активные цепи P, в отличие от неактивных цепей Q. Регулятор S добавляется в процесс с целью контроля молекулярной массы сополимеров путем принудительного обрыва образуемых макромолекул.

На основании представленной схемы элементарных реакций выписывается система дифференциальных уравнений, характеризующих изменение материального баланса по каждому компоненту. В силу достаточно большой длины образуемых макромолекул $P_{n,m}^i$ и Q_n, m используется переход к усредненным молекулярным характеристикам с применением статистических моментов молекулярно-массового распределения:

$\begin{array}{l}{\mathrm{\psi }}_k^{M^1}=\sum _{n=0}^{+\infty }\sum _{m=0}^{+\infty }{(n{M}_a+m{M}_b)}^k{P}_{n,m}^1,\\ {\mathrm{\psi }}_k^{M^2}=\sum _{n=0}^{+\infty }\sum _{m=0}^{+\infty }{(n{M}_a+m{M}_b)}^k{P}_{n,m}^2,\\ {\mathrm{\psi }}_k^Q=\sum _{n=0}^{+\infty }\sum _{m=0}^{+\infty }{(n{M}_a+m{M}_b)}^k{Q}_{n,m},\end{array}$

где M_a,M_b – молярная масса мономеров 1-го и 2-го типов. С учетом обозначений $C_{M^1}={\displaystyle \sum _{n\text{},m=0}^{\infty }{P}_{n\text{},m}^1}$, $C_{M^2}={\displaystyle \sum _{n\text{},m=0}^{\infty }{P}_{n\text{},m}^2}$ система примет окончательный вид:

где i = 0...2, а функции G_i и H_i выражают зависимость моментов молекулярно-­массового распределения от соответствующих компонентов [23].

С целью учета переноса реакционной массы из одного реактора в другой вводятся рекуррентные соотношения для каждого компонента системы (2), справедливые при описании реакторов идеального перемешивания:

где ${\mathrm{\theta }}^{\text{}\left(k\right)}$ – время нахождения реакционной смеси в k-том реакторе каскада, а вид ${\overline{R}}_y^{(k)}$ определяется исходя из кинетического механизма.

Оценку потребительских свойств бутадиен-стирольного сополимера будем проводить по значениям среднечисленной и среднемассовой молекулярных масс, определяемых из соотношений:

С целью определения режима подачи регулятора критерий оптимизации был сформирован в виде функционала, отражающего абсолютную разницу расчетных и заданных значений среднечисленной $\overline{M_n}$ и $\overline{M_w}$ среднемассовой  молекулярных масс:

Результаты исследования

На основании представленного модельного описания процесса требуется определить дозировку и режим многоточечной подачи регулятора, способствующие получению продукта с заданными молекулярными характеристиками $\overline{M_n}$ = 60·10³ г/моль и $\overline{M_w}$ = 180·10³ г/моль при достижении конверсии 75 %.

Согласно условиям организации непрерывного производства добавление регулятора возможно в начале процесса, а также в 3-й и 6-й по ходу батареи полимеризаторы. В таком случае в рамках реализации генетического алгоритма требуется найти вектор из трех значений, определяющих соответ­ствующую концентрацию регулятора, выражаемую в моль/л для каждого реактора $X^{*}(0)=(S_1^{*}(0),S_3^{*}(0),S_6^{*}(0))$. Поскольку критерием оптимизации является получение продукта с заданной молекулярной массой, то в качестве целевой функции используется абсолютная разность между рассчитываемыми и заданными значениями молекулярных характеристик, представленная ранее в виде функционала (3).

Для решения данной задачи описанный выше генетический алгоритм был запрограммирован с использованием языка Python (версия 3.10.12). Размер начальной популяции K на 1-м этапе реализации алгоритма определялся четырьмя вариантами решений. В соответствии с условиями организации непрерывного производства были рассчитаны мольные концентрации компонентов реакционной массы: бутадиен – 3,578 моль/л; стирол – 0,796 моль/л; инициатор – 8,43·10^–4 моль/л. Общая концентрация регулятора была задана в интервале (2∙10^–3; 5∙10^–3) моль/л, при этом не менее 50 % от нее должно поступать с основной реакционной смесью в 1-й реактор каскада. Перераспределение подачи регулятора и смещение основной массы в 3-й или 6-й полимеризаторы способствуют значительному повышению молекулярного веса продукта в начале процесса. В этом случае наполнение векторов $S_1^1\text{},S_3^1\text{},S_6^1$ определялось в соответствии с выражениями:

На 1-й итерации выполнения алгоритма на основании наполнения векторов $S_1^1\text{},S_3^1\text{},S_6^1$ было сформировано четыре возможных решения $X_i^1$ (i = 1...4):

Затем для каждого из $X_i^1$ была проведена оценка степени приспособленности $G(X_i^1)$ и после их нормализации рассчитаны соответствующие вероятности $p(X_i^1)$ выбора каждой такой особи для формирования потомков:

Для формирования родительского пула значения $p(X_i^1)$ были последовательно расположены на отрезке от 0 до 1 с образованием интервалов – [0; 0, 1], (0,1; 0,42], (0,42; 0,72] и (0,72; 1]. Последующая генерация четырех случайных чисел r_i определяла выбор соответствующих $X_i^1$. Поскольку в ходе вычислительных испытаний про­изошло двукратное попадание r_i во 2-й интервал, а также однократное в 3-й и 4-й интервалы, то было принято, что в результате стохастического отбора был сформирован родительский пул, в который вошли решения $(X_2^1;X_2^1;X_3^1;X_4^1)$. Далее из родительского пула образование потомков проводилось с использованием арифметического оператора кроссинговера:

где i = 1...3. В случае использования равномерного оператора кроссинговера значение a = 0,5, а потомки принимают значения:

Для очередного поколения проводится возможная процедура мутации, определяющая случайное изменение найденных элементов, и оценка степени приспособленности.

Поскольку целью решения задачи является нахождение вектора $X^{*}(0)=(S_1^{*}(0),S_3^{*}(0),S_6^{*}(0))$, позволяющего получить минимальное значение целевой функции вида (3), то стандартным условием прерывания алгоритма является достижение предельного количества итераций или выполнение условия допустимой точности:

где ε – точность решения задачи, равная 10³ для заданных условий решения задачи.

Остановка генетического алгоритма может производиться также на основании зафиксированного критически малого изменения значения функции приспособ­ленности в течение нескольких итераций, свидетельствующего о том, что наилучшее решение достигнуто.

В результате серии проведенных вычислительных испытаний было обнаружено, что задача имеет ряд решений, каждое из которых способствует получению продукта с заданными молекулярными характеристиками. В таблице представлена случайная выборка из 10 полученных в ходе запуска программы решений задачи.

Таблица. Результаты вычислений

Table. Calculation results

Анализ полученных результатов показывает, что в большинстве проведенных вычислительных испытаний решение достигается менее чем за 100 итераций, а необходимая суммарная концентрация регулятора находится в диапазоне [3,3·10^–3; 3,4·10^–3] моль/л. В случаях, когда дозировку регулятора в 1-й реактор каскада рекомендуется задать в интервале 70–75 %, подача регулятора в 6-й реактор предлагается минимальной. Увеличение дозировки подачи регулятора в 1-й реактор каскада до 80–85 % способствует перераспределению остальной концентрации и необходимости увеличения дозировки в 6-й реактор каскада.

На рисунке 2 представлены зависимости среднечисленной и среднемассовой молекулярных масс, полученные для трех наиболее различающихся режимов подачи регулятора (№ 1, № 7 и № 10). Анализ рисунков показывает, что предложенные варианты решений, представленные в таблице, во всех случаях позволяют получить заданные молекулярные характеристики на выходе из последнего реактора при достижении конверсии 75 %. Динамика молекулярных характеристик в течение всего процесса полимеризации для всех трех случаев носит различный характер.

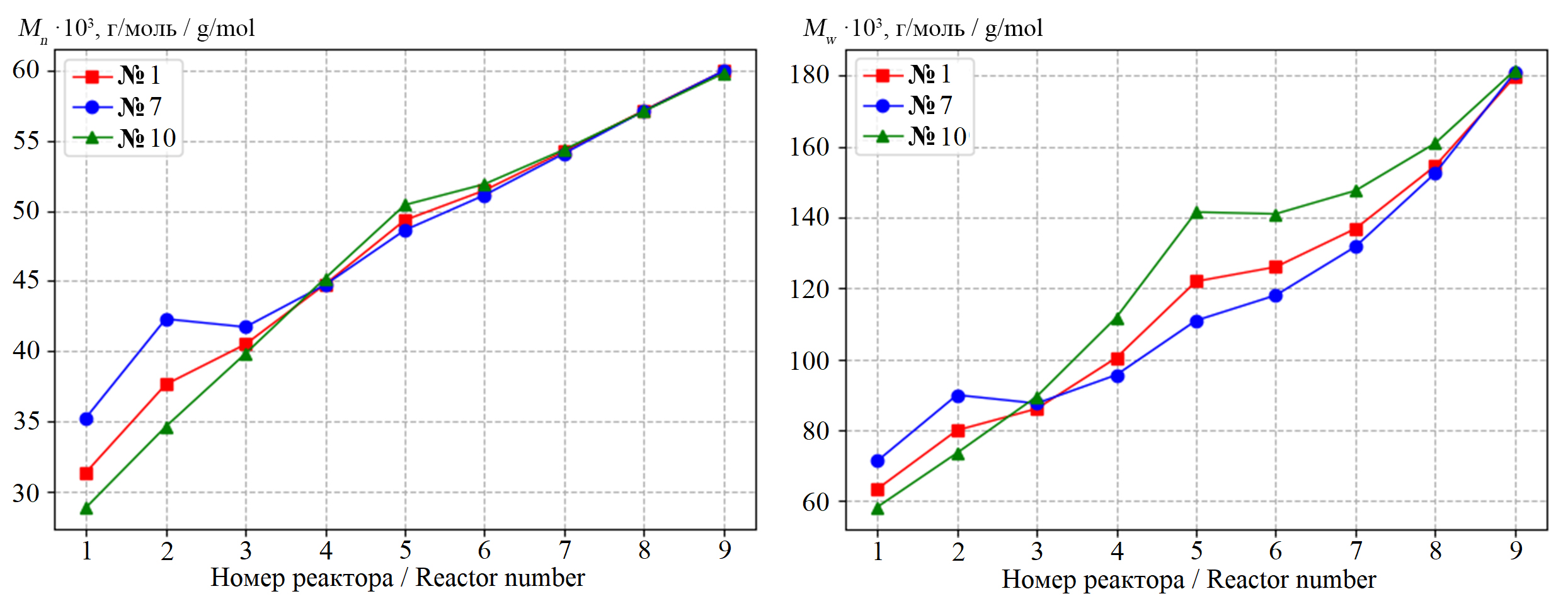

Рис. 2. Зависимость среднечисленной M_n  и среднемассовой M_w молекулярных масс от номера полимеризатора для трех различных режимов подачи регулятора (№ 1, № 7 и № 10)

Fig. 2. Dependence of the average-number and average- mass molecular weight on the polymerizer number for three different regulator supply modes (№ 1, № 7 and № 10)

В частности, кривая, построенная по условиям решения № 10, демонстрирует низкий темп роста молекулярной массы в 1-х реакторах каскада в связи с достаточно большим объемом регулятора, заложенным в начале процесса. Стремительный расход регулятора и достаточно малый остаточный объем, подаваемый в 3-й реактор каскада, способствуют опережающему темпу роста молекулярной массы в сравнении с другими кривыми. Очередная подача регулятора в 6-й реактор каскада позволяет значительно снизить темпы роста M_n, M_w и способствовать достижению заданных значений.

Также была построена зависимость соответствующего критерия оптимизации, представленного ранее в виде функционала (3), для трех различных режимов подачи регулятора (рис. 3). Визуальный анализ полученных кривых позволяет отметить, что скорость убывания критерия оптимизации различается в зависимости от используемого режима подачи регулятора (№ 1, № 7 или № 10), однако в конечной точке способствует достижению заданного критерия эффективности.

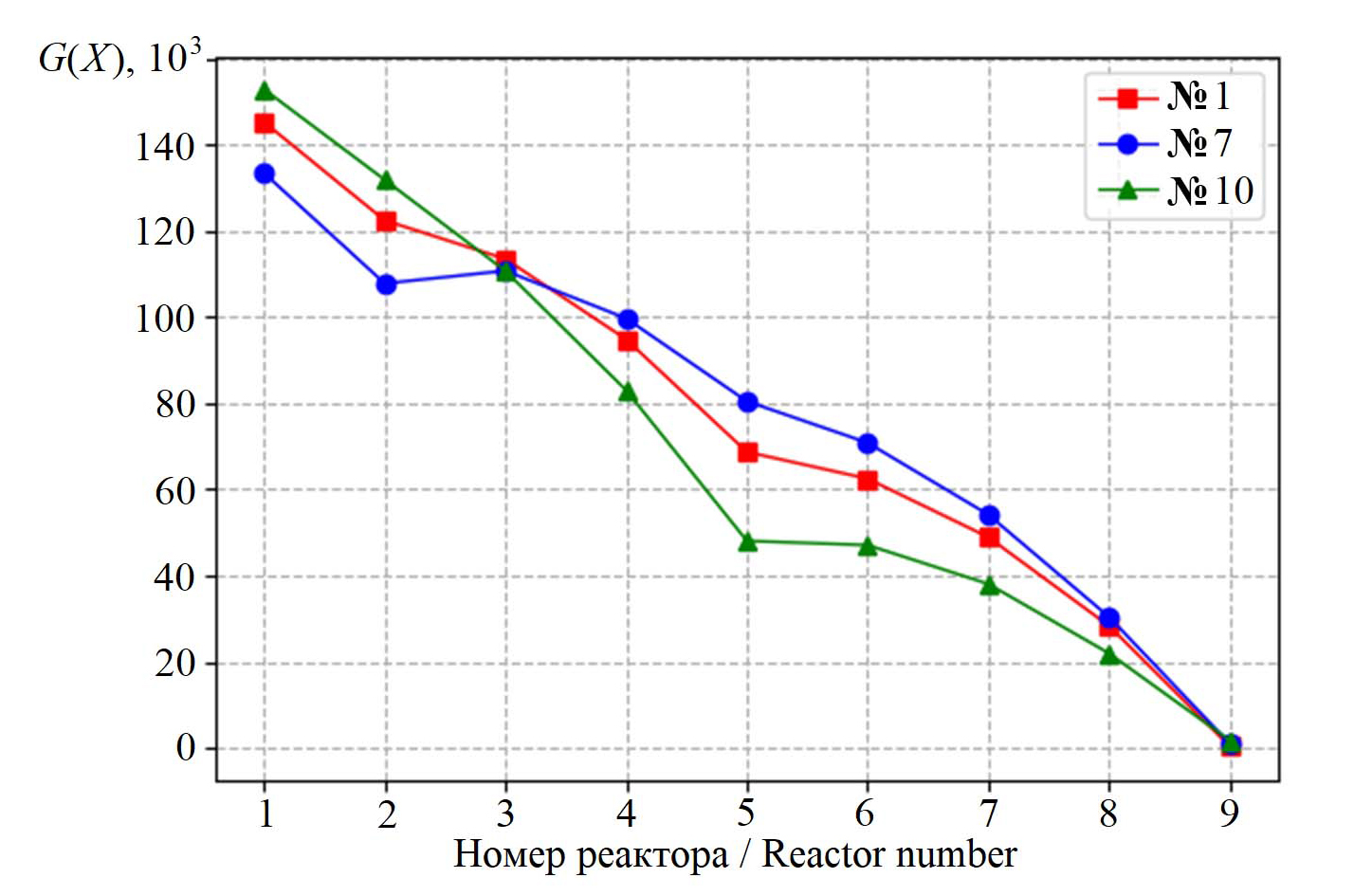

Рис. 3. Зависимость критерия оптимизации G(X) от номера полимеризатора для трех различных режимов подачи регулятора (№ 1, № 7 и № 10)

Fig. 3. Dependence of the optimization criterion on the polymerizer number for three different regulator supply modes (№ 1, № 7 and № 10)

Обсуждение и заключение

Таким образом, разработаны метод и алгоритм решения задачи поиска оптимального режима многоточечной подачи регулятора, способствующей получению продукта с заданной молекулярной массой. В основе метода решения и его программной реализации лежит генетический алгоритм, относящийся к классу эвристических методов оптимизации и основанный на механизме создания популяции потенциальных решений с использованием вероятностных законов. Генетический алгоритм при исследовании и оптимизации сложных многофакторных физико-химических систем является предпочтительным, поскольку способствует нахождению глобального оптимума благодаря случайному характеру при поиске решений и возможности поддерживать их разнообразие в популяции.

Применение генетического алгоритма для поиска оптимального режима подачи регулятора при получении бутадиен-стирольного сополимера позволяет эффективно искать глобальные оптимумы в сложном многомерном пространстве параметров, в отличие от классических методов оптимизации, ориентированных на поиск локальных решений. Классические численные методы, реализованные во многих библиотеках и программных продуктах, часто требуют определения направления движения к оптимуму в каждой точке. Особые сложности возникают в условиях отсутствия аналитического представления оптимизируемой функции, например, в рамках реализации имитационного подхода к моделированию. Кроме того, генетический алгоритм позволяет осуществлять поиск одного или нескольких параметров системы в дискретном множестве переменных, характерном для задач поиска технологических параметров промышленного производства.

К сожалению, реализация генетического алгоритма в условиях идентификации большого количества параметров системы гораздо менее эффективна по времени ведения расчетов. Возможность интеграции технологий распараллеливания позволяет минимизировать эти потери за счет распределения задач между несколькими процессорами или вычислительными узлами. Кроме того, при решении многофакторных задач оптимизации требуется тщательная настройка параметров алгоритма, определяющая необходимость постоянного эмпирического анализа с целью оптимального использования данного метода.

В частности, с использованием разработанного метода и алгоритма была решена задача идентификации режима трехточечного регулирования молекулярной массы для непрерывного процесса получения бутадиен-стирольного сополимера. Программная реализация данного алгоритма и проведенные вычислительные испытания позволили оценить различные режимы трехточечного регулирования молекулярной массы с применением трет-додецилмеркаптана и получить серию решений задачи оптимизации, визуализация которых демонстрирует различную динамику молекулярной массы в течение всего процесса. Очевидно, что в соответствующих условиях организации промышленного производства разнообразие решений дает возможность управления процессом синтеза полимеров в случае постоянного мониторинга физико-химических характеристик продукта.

¹ Кирпичников П. А., Береснев В. В., Попова Л. М. Альбом технологических схем основных производств промышленности синтетического каучука. Ленинград : Химия, 1986. 224 c.; Васильев В. А., Насыров И. Ш. Отечественные промышленные стереорегулярные каучуки. Исследования и разработки : моногр. Уфа, 2018. 288 с.

² Берлин А. А., Вольфсон С. А. Кинетический метод в синтезе полимеров. М. : Химия, 1973. 344 с.

³ Подвальный С. Л., Барабанов А. В. Структурно-молекулярное моделирование непрерывных технологических процессов многоцентровой полимеризации. Воронеж : Научная книга, 2011. 115 с.

⁴ Rawlings J. B., Ekerdt J. G. Chemical Reactor Analysis and Design Fundamentals. Madison : Nob Hill Publishing, 2002. 610 p.

⁵ Пантелеев А. В., Скавинская Д. В., Алёшина Е. А. Метаэвристические алгоритмы поиска оптимального программного управления. М. : НИЦ ИНФРА-М, 2024. 396 с.

⁶ Simon D. Evolutionary Optimization Algorithms. Wiley, John Wiley & Sons Limited, 2013. 776 p.

⁷ Holland J. H. Adaptation in Natural and Artificial Systems: An Introductory Analysis with Applications to Biology, Control, and Artificial Intelligence. University of Michigan Press, 1992. 232 p.

⁸ Папков В. Н., Ривин Э. М., Блинов Е. В. Бутадиен-стирольные каучуки. Синтез и свойства : моногр. Воронеж, 2015. 315 с.

Дополнительная информация

Конфликт интересов: автор заявляет об отсутствии конфликта интересов.

About the authors

Eldar N. Miftakhov

Author for correspondence.
Email: promif@mail.ru
ORCID iD: 0000-0002-0471-5949
SPIN-code: 6314-8818
Scopus Author ID: 56178153800
ResearcherId: AAA-5885-2019

Dr.Sci. (Phys.-Math.), Research Officer
