Micro-hydroelectric power station with a hydraulic unit regulation along a hydrogenerator anchor circuit

Введение

Рост цен на углеводородное топливо и возрастающие экологические проблемы на фоне роста населения планеты с соответствующим увеличением энергетических потребностей определили в последние десятилетия опережающее развитие возобновляемой энергетики. Энергия потоков воды занимает весьма существенное место по запасам и масштабам использования. Этому способствует высокая энергетическая плотность потока воды и относительная стабильность его параметров в сравнении с энергетическими характеристиками других возобновляемых энергоресурсов, например, ветра или солнечного излучения. Кроме того, использование различных гидротехнических сооружений позволяет управлять рабочим потоком воды, поступающим на гидротурбину, что положительно сказывается на технико-экономических характеристиках гидроагрегата [1$–$5]. В результате электроэнергия гидроэлектростанций обычно дешевле, чем от других энергоисточников.

Конструктивные, технические и экономические характеристики гидроэлектростанций существенно различаются в зависимости от их мощности. В данной работе рассматриваются микрогидроэлектростанции (мощность до 100 кВт) наиболее распространённой конструкции $–$ деривационного типа [6]. Такие микро-ГЭС обеспечивают стабилизацию рабочего потока воды на входе гидротурбины за счёт напорного трубопровода и позволяют, при наличии подходящего водотока, создавать автономные системы электроснабжения для широкого круга потребителей: бытовых, социальных, небольших производственных и других.

Особенностью деривационных микро-ГЭС является отсутствие возможностей аккумулировать запасы воды, что определяет зависимость их функционирования от водных режимов водотока, которые могут существенно изменяться по сезонам года. В частности, типичные характеристики водности малых рек Алтая можно показать на примере реки Маймы. Речная сеть Алтайского края включает 17085 рек общей протяженностью 51004 км, большая часть которых относится к малым рекам и ручьям. Многие реки берут начало высоко в горах и питаются от ледников и снежников, характеризуются быстрым течением, порожистым руслом в узких долинах. Майма $–$ река на севере Республики Алтай, правый приток Катуни. Река берёт своё начало на хребте Иолго рядом с безымянной вершиной (1144 м). Далее Майма проходит в северо-западном направлении, впадая в реку Катунь. Длина реки составляет 57 км, превышение истока над устьем 800 м, средний уклон русла 1,4 %.

По типу водного режима р. Майма относится к рекам с весенним половодьем и летними паводками. Около 45 % стока приходится на весну, 30 % $–$ на лето. Средний многолетний гидрограф стока и средний многолетний уровень воды р. Маймы приведён на рис. 1 [7]. По рисунку видно, что водность реки весной более чем на порядок превышает зимнюю.

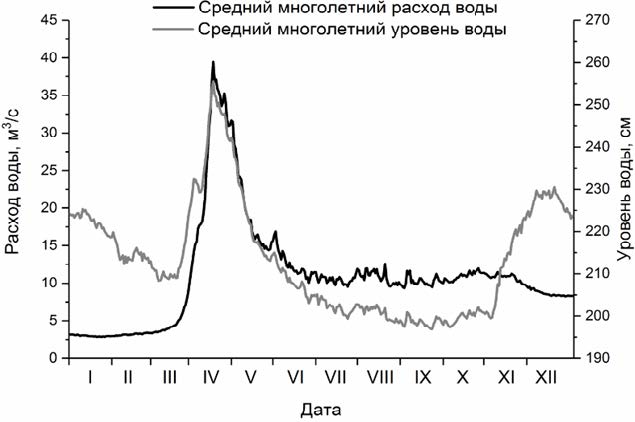

Рис. 1. Средний многолетний гидрограф стока и средний многолетний уровень воды р. Маймы с 1940 по 2016 г. по гидропосту с. Майма

Fig. 1. Average long-term flow hydrograph and average long-term water level of the Maima river from 1940 to 2016 according to the hydropost of Maima village

Учитывая, что для деривационных микро-ГЭС рекомендуется использовать не более 10 % минимального стока воды, получаем, что для рассматриваемой не самой малой реки может быть использован проектный расход воды не более 0,3 м³/с. Следовательно, повышение энергоэффективности микро-ГЭС, в том числе и за счёт рационального использования энергетического потенциала водотока, является актуальной задачей.

Исторически первые гидроэлектростанции относились к классу микро-ГЭС и их возникновение связано с появлением промышленных электромашинных генераторов. В СССР микрогидроэнергетика в сельском хозяйстве получила распространение в тридцатые годы прошлого века. Первая отечественная серия автоматизированных микро-ГЭС из 22 типов была спроектирована и принята к производству на Ленинградском заводе «Электросила». Мощность гидроагрегатов составляла от 0,7 до 55,2 кВт. Микро-ГЭС имели автоматические регуляторы частоты вращения на базе масляного насоса, которые управляли углом поворота лопастей турбины, и угольные регуляторы возбуждения электромашинных генераторов [8].

Эта серия микро-ГЭС впервые имела полный набор автоматических устройств, обеспечивающих стабилизацию параметров генерируемой электроэнергии. Однако уровень развития техники того времени не позволил обеспечить приемлемый уровень эксплуатационных и производственно-технологических характеристик станций. В результате для серийного производства пришлось существенно упростить конструкцию микро-ГЭС, прежде всего использованием нерегулируемых гидротурбин и совершенствованием электрической части станций.

Указанные направления совершенствования микрогидроэлектростанций являются приоритетными и в настоящее время, особенно в связи с прогрессом в области силовой преобразовательной техники, систем аккумулирования электроэнергии и информационных технологий. Упрощение гидротехнической части гидроагрегата существенно повышает требования к устройствам генерирования электроэнергии и стабилизации её параметров. Соответственно, задачи исследования режимов работы электротехнических комплексов генерирования и стабилизации параметров электроэнергии микро-ГЭС с целью совершенствования их технико-экономических характеристик продолжают оставаться актуальными [9].

Следует заметить, что применение нерегулируемых турбин в микро-ГЭС понимается как исключение из их конструкции устройств автоматического регулирования угла поворота лопастей или рабочего потока воды направляющим аппаратом. Однако равенство текущих мощностей гидротурбины и электромашинного генератора определяет зависимость энергетических характеристик гидроагрегата как от мощности рабочего потока воды гидротурбины, так и от мощности, потребляемой электрическими нагрузками гидрогенератора. Таким образом, нерегулируемой гидротурбиной можно управлять с помощью воздействия на тормозной момент гидрогенератора регулированием его электрической мощности. Математически движение системы «гидротурбина$–$гидрогенератор» описывается уравнением:

M_t$–$M_g=J(dω/dt),

где M_t $–$ механический момент вращения гидротурбины; M_g $–$ момент сопротивления генератора, определяемый мощностью электрической нагрузки; J $–$ момент инерции вращающихся частей; ω $–$ частота вращения гидроагрегата; t $–$ время.

Регулируя механический момент сопротивления гидрогенератора, можно стабилизировать частоту вращения гидроагрегата и, соответственно, частоту выходного напряжения микро-ГЭС. Регулировать электрическую мощность гидрогенератора можно с помощью дополнительных управляемых нагрузок, позволяющих влиять на магнитный поток реакции якоря и тормозной момент, что позволяет стабилизировать генерируемое напряжение гидроагрегата по величине и частоте.

Принцип управления гидроагрегатом с помощью регулируемых нагрузок $–$ автобалластное регулирование $–$ получил широкое распространение и послужил основой для создания промышленных серий микро-ГЭС отечественными и зарубежными производителями. Дальнейшее развитие конструкций микро-ГЭС связано с использованием силовой преобразовательной техники и накопителей электрической энергии [10].

Целью данной статьи является изучение возможностей и условий достижения экономической целесообразности использования микро-ГЭС деривационного типа, в том числе с инверторами и накопителями электрической энергии, с учетом параметров графиков электропотребления, водного режима водотока и рельефа местности в районе установки микро-ГЭС по сравнению с характеристиками промышленной серии микро-ГЭС фирмы «ИНСЭТ» [11].

Классификация систем генерирования и стабилизации параметров электроэнергии микрогидроэлектростанций деривационного типа по цепи якоря гидрогенератора приведена на рис. 2.

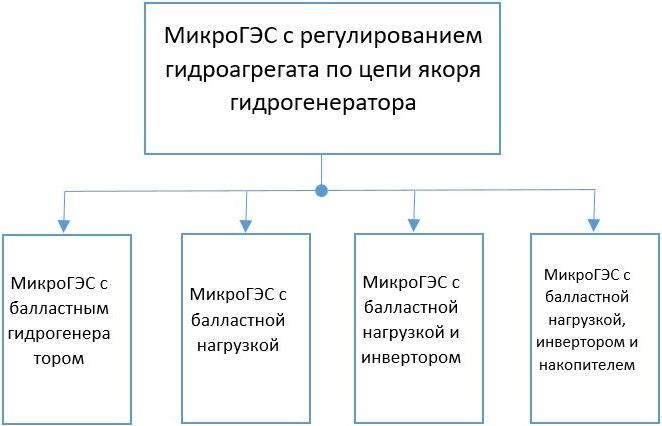

Рис. 2. Классификация систем генерирования и стабилизации напряжения микро-ГЭС по цепи якоря гидрогенератора

Fig. 2. Classification of microelectric power station voltage generation and stabilization systems

Принципиально, для создания управляющего тормозного момента гидрогенератора может использоваться отдельный балластный генератор. В этом случае гидроагрегат состоит из гидротурбины, вал которой приводит во вращение два управляемых гидрогенератора одинаковой мощности: основной $–$ для электропитания нагрузок микро-ГЭС, и балластный, нагруженный на балластные сопротивления, для регулирования суммарного тормозного момента гидроагрегата. Структурная схема такой микро-ГЭС приведена на рис. 3.

Рис. 3. Генерирующая система с балластным генератором

Fig. 3. Generating system with a ballast generator

Преимущества трёхмашинной конструкции микро-ГЭС заключаются в снижении мощности систем управления балластом до мощности системы возбуждения балластного генератора. Рассеивание необходимой мощности на балластной нагрузке обеспечивается формированием соответствующего выходного напряжения балластного генератора по цепи его возбуждения. Нагрузочный генератор работает только на электрические нагрузки потребителя, что позволяет осуществлять независимую регулировку величины его выходного напряжения по каналу возбуждения. Частота напряжения стабилизируется по независимому каналу регулирования мощности балласта по цепи возбуждения балластного генератора.

Недостатком трёхмашинной микро-ГЭС являются конструктивные ограничения построения такого гидроагрегата. Кроме того, на динамические характеристики микро-ГЭС влияют постоянные времени обмоток возбуждения генераторов. Эти обстоятельства ограничивают целесообразность применения таких энергоисточников специальными энергосистемами.

Наиболее распространены двухмашинные автобалластные микро-ГЭС, в которых один гидрогенератор параллельно работает на полезную и управляющую балластную нагрузки. В России типичным представителем такого типа микро-ГЭС является серийная продукция фирмы «ИНСЭТ». Структурная схема такой микро-ГЭС приведена на рис. 4.

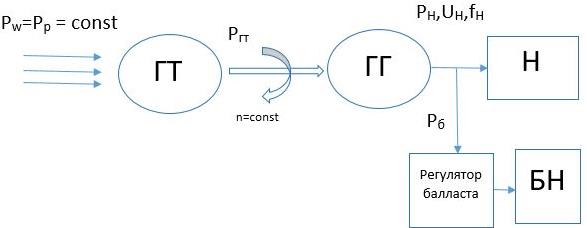

Рис. 4. Микро-ГЭС со стабилизацией выходного напряжения по цепи якоря гидрогенератора

Fig. 4. Microelectric power station with stabilization of the output voltage along a hydrogenerator anchor circuit

Принцип балластной стабилизации величины и частоты выходного напряжения нерегулируемого гидроагрегата с напорным трубопроводом заключается в поддержании на номинальном уровне активной и реактивной составляющих суммарной мощности электрических нагрузок: потребления и балласта. Осуществляет эту функцию регулятор балласта, который может иметь как разомкнутую, так и замкнутую структуры. Разомкнутая автобалластная система управляется током нагрузки, замкнутая может работать по отклонению от номинала величины или частоты напряжения на нагрузке. Достоинствами рассматриваемой генерирующей системы являются относительная простота и дешевизна энергетического оборудования, обеспечивающего хорошие динамические характеристики станции и приемлемое качество электроэнергии.

Для деривационных микро-ГЭС с напорным трубопроводом и нерегулируемым гидроагрегатом возможно обеспечение приемлемого качества генерируемого напряжения с помощью балластного регулирования. В источнике [12] показано, что автобалластные микро-ГЭС с одноканальной токовой системой стабилизации гидроагрегата могут обеспечить уровень стабилизации напряжения по величине порядка U=U_ном ±9$–$12 %, по частоте ω=ω_ном ±1,8$–$5 %. Такие показатели достигаются при работе на пассивную нагрузку с коэффициентом мощности в диапазоне cosϕ=0,8$–$1,0 и стабильных параметрах рабочего потока воды. Лучшего качества напряжения добиться сложно, что определяется трудностями стабилизации активно-индуктивного результирующего сопротивления полезной и балластной нагрузок, которые изменяются в течение суток по величине и характеру. Для повышения качества напряжения автобалластных микро-ГЭС необходимо использовать более сложные регуляторы балласта, вводить дополнительные каналы регулирования и, соответственно, использовать управляемые электрические машины синхронного типа с электромагнитным возбуждением. Таким образом, повышение качества выходного напряжения станции достигается её усложнением и удорожанием, что снижает её потребительские характеристики.

Радикальным способом повысить качество выходного напряжения автобалластной микро-ГЭС, без усложнения системы стабилизации режима работы гидроагрегата, является использование в её составе автономного инвертора. Структурная схема такой станции приведена на рис. 5. С помощью автономного инвертора (АИ) можно обеспечить нагрузку (Н) качественной электроэнергией. Качество выходного напряжения современных инверторов удовлетворяет нормативным значениям. Контроль режима работы гидроагрегата осуществляется автобалластной системой, обеспечивающей ограничение диапазона изменения входного напряжения инвертора, что несколько снижает требования к входным параметрам инверторного преобразователя. Кроме того, инверторная система позволяет использовать регуляторы балласта с технологией поиска точки максимальной мощности (МРРТ-технология) энергетических характеристик гидротурбины, соответствующих разным значениям рабочего потока воды на входе турбины за счёт погрешностей при строительстве напорного трубопровода и потерь напора на его гидравлическом сопротивлении, а также для экономии расхода воды в периоды минимальных стоков реки. МРРТ-регулятор балласта определяет диапазон изменения частоты вращения гидроагрегата, что предъявляет к нему дополнительные требования по механической прочности.

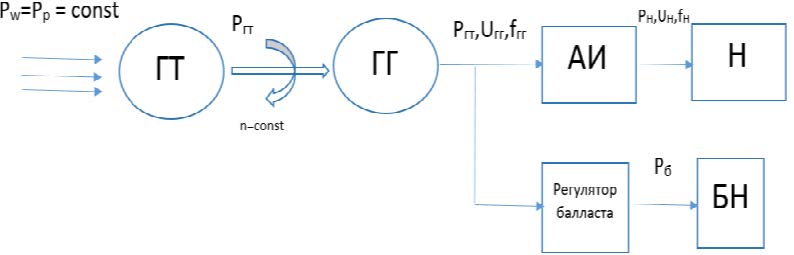

Рис. 5. Структурная схема микро-ГЭС автобалластного типа с инвертором

Fig. 5. Block diagram of a microelectric power station of an autoballast type with an inverter

Принцип действия регулятора балласта с использованием МРРТ-технологии заключается в управлении балластной мощностью с целевой функцией вывода гидроагрегата на максимальную мощность при доступных энергетических параметрах рабочего потока воды на его входе.

Алгоритм функционирования балластной системы с МРРТ-технологией применительно к оборотным характеристикам гидротурбины Р=f(n) при фиксированном открытии направляющего аппарата основывается на управлении суммарной мощностью гидроагрегата с помощью регулирования величины балластной нагрузки. Критерием достижения работы гидроагрегата с генерацией, близкой к максимуму, для доступной энергии рабочего потока воды гидротурбины может использоваться отношение приращения мощности к приращению частоты вращения: dP/dn, величина которого в точке максимума Р равна нулю, или просто величина приращения dn при dP=const.

Последовательность шагов реализации алгоритма следующая:

1.       Производятся измерение текущих значений мощности и частоты вращения гидрогенератора Р_ггi, n_ггi для оборотной характеристики гидротурбины с неполными данными о характеристиках её рабочего режима.

2.       К суммарной мощности нагрузки гидрогенератора добавляется приращение мощности балласта Р_ггi+1=Р_ггi+dP_б.

3.       Определяется частота вращения гидроагрегата n_ггi+1 и её приращение dn_ггi+1=n_ггi$–$n_ггi+1.

4.       Проверяется выполнение условия превышения приращения частоты вращения над заданной фиксированной величиной dn_ггmax, свидетельствующей о приближении к максимуму оборотной характеристики гидротурбины dn_ггi+1>dn_ггmax.

5.       При выполнении условия п. 4 процесс приращения мощности балластной нагрузки прекращается и микро-ГЭС переходит в установившийся режим работы на скорректированную нагрузку максимальной мощности для доступных энергетических параметров рабочего потока воды. Если условие не выполняется, процесс приближения к точке максимальной мощности гидроагрегата продолжается.

Для аппаратной реализации предложенного алгоритма необходимо определить время переходного процесса при набросе балласта, т. е. время, при котором наступит новый установившийся режим, после которого можно переходить к следующему шагу алгоритма. Также нужно выбрать приращение мощности балласта исходя из условий возможности практической реализации и приемлемой точности нахождения точки максимальной мощности на оборотной характеристике гидротурбины. Моделирование процесса наброса балластной нагрузки инверторной микро-ГЭС проводилось в системе MATLAB Simulink.

Схема имитационной модели автономной системы электроснабжения с инверторной микро-ГЭС, работающей на активную балластную нагрузку с заданным коэффициентом модуляции ШИМ-инвертора, приведена на рис. 6 [13].

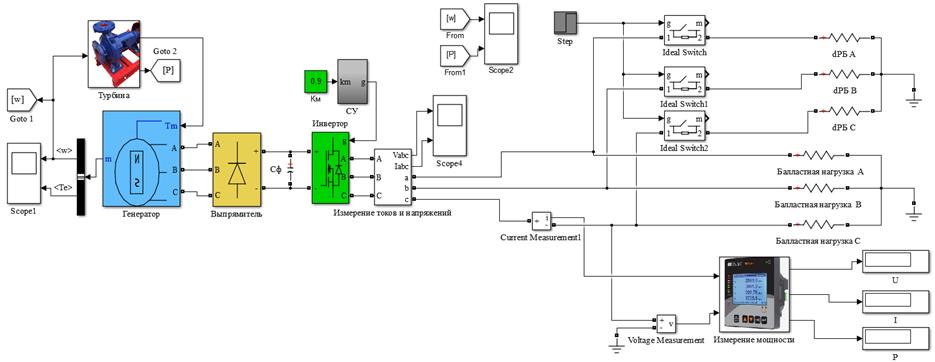

Рис. 6. Имитационная модель системы электроснабжения с инверторной микро-ГЭС

Fig. 6. Simulation model of an electric power supply system with an inverter microelectric power station

В модели использованы стандартные моделирующие блоки: синхронный генератор с постоянными магнитами, трёхфазный мостовой выпрямитель, трехфазный автономный инвертор напряжения (АИН) с широтно-импульсной модуляцией (ШИМ). Система управления (СУ) при заданном коэффициенте модуляции формирует эталонные синусоидальные напряжения фаз с предмодуляцией третьей гармоникой. Сформированные сигналы задания подаются на стандартный элемент библиотеки PWM Generator, формирующий сигналы управления силовыми ключами инвертора с несущей частотой 5 кГц.

Номинальная активная мощность магнитоэлектрического синхронного генератора принималось равной 30 кВт, полная $–$ 37,5 кВт. Активная мощность балласта каждой фазы в процессе моделирования изменялась от 1 до 12 кВт, при этом шаг приращения мощности балласта dP_б выбран равным 10 % от номинальной активной мощности генератора P_нг.

Характеристика нерегулируемой пропеллерной гидротурбины с напорным трубопроводом представлена аппроксимирующим полиномом в относительных единицах (о.е.) относительно максимума мощности гидроагрегата:

$P(\omega )=-\mathrm{1,697}{\omega }^3-\mathrm{1,3581}{\omega }^2+\mathrm{3,0451}\omega +\mathrm{0,0062.}$

На рис. 7 представлены результаты моделирования в виде зависимости скорости вращения гидроагрегата от изменения мощности балластной нагрузки микро-ГЭС. До момента времени, равного 0,55 с, гидрогенератор работал на активный балласт мощностью, равной 80 % от P_нгг, затем в моменты времени 0,55 и 1 с мощность балласта увеличивалась на 0,1P_нгг.

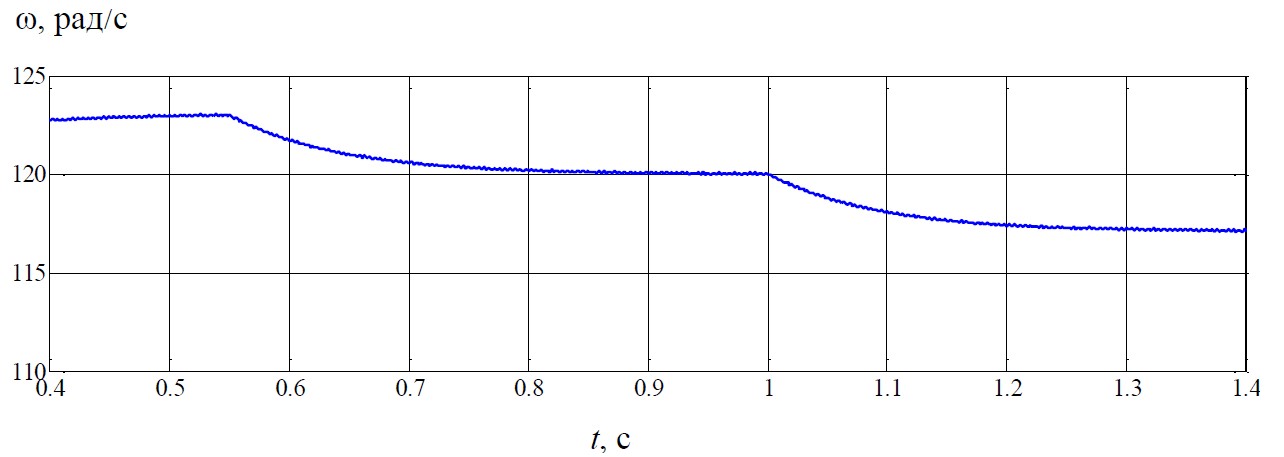

Рис. 7. Переходный процесс изменения скорости вращения при набросе нагрузки инверторной микро-ГЭС

Fig. 7. Transient process of changing the angular rotation speed when loading an inverter microelectric power station

Как видно из графика, время переходного процесса при номинальном моменте инерции гидроагрегата мощностью 30 кВт не превышает 0,26 с. При уменьшении момента инерции на 50 %, что соответствует гидроагрегату меньшей мощности, время переходного процесса уменьшается до 0,15 с, при увеличении на 50 % увеличивается до 0,35 с.

На рис. 8 представлен результат работы предложенного алгоритма поиска точки максимальной мощности оборотной характеристики гидроагрегата в виде аппроксимированной зависимости мощности гидроагрегата от скорости вращения при последовательном изменении мощности балластной нагрузки от 1,2 до 0,1 P_нгг с шагом 0,1P_нгг.

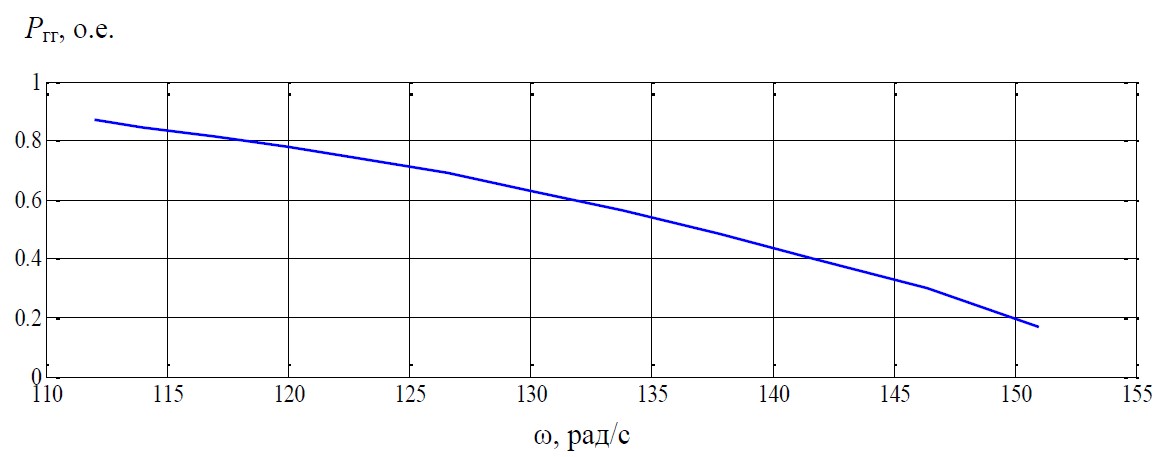

Рис. 8. Зависимость мощности гидрогенератора от угловой скорости вращения

Fig. 8. Dependence of the angular rotation speed of the hydrogenerator on active load power

Недостатком автобалластных систем является рассеивание в виде тепла управляющей электрической мощности на балластных резисторах, что снижает электрический коэффициент полезного использования установленной мощности гидроагрегата.

Инвертор в составе микро-ГЭС на максимальную мощность нагрузки увеличивает стоимость оборудования станции, но обеспечивает высокое качество генерируемой электроэнергии [14, 15]. Включение в состав инверторной микро-ГЭС накопителя электроэнергии позволяет улучшить её технические и экономические характеристики за счёт покрытия пиковых нагрузок энергией, запасённой в аккумуляторах.

 Структурная схема инверторной микро-ГЭС с аккумуляторными накопителями электроэнергии и автобалластной системой показана на рис. 9.

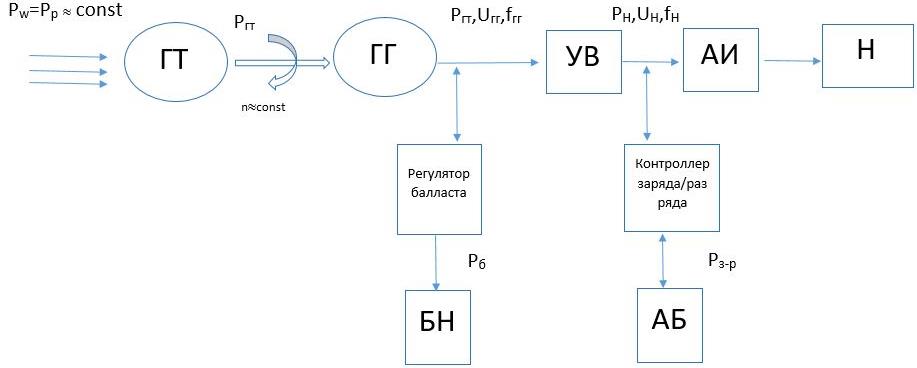

Рис. 9. Структурная схема инверторной микро-ГЭС с автобалластной системой регулирования гидроагрегата и аккумуляторным накопителем электроэнергии

Fig. 9. Block diagram of the inverter microelectric power station with an autoblastic control system of a hydraulic unit and an electric power accumulator

Технико-экономические характеристики рассматриваемой микро-ГЭС могут быть улучшены по сравнению с базовым вариантом $–$ автобалластной микро-ГЭС $–$ с помощью силовых преобразовательных устройств $–$ инверторов и аккумуляторных накопителей электрической энергии. Инверторная микро-ГЭС позволяет управлять энергетическим балансом автономного энергетического комплекса, стабилизируя мощность гидрогенерации на номинальном уровне в соответствии с установленной мощностью гидроагрегата. Стабилизация достигается корректировкой мощности гидрогенератора добавлением к текущей мощности нагрузки мощности заряда аккумуляторов и необходимой мощности балласта:

${Р}_{Н}=P_{\text{гг}}-P_{Б}-P_{АБЗ}+P_{АБР}$

при условии Р_гг=const, где P_Н, Р_ГГ, P_Б, Р_АБЗ, Р_АБР $–$ соответственно, мощность нагрузки, мощность гидрогенерации, мощность балласта, мощности заряда или разряда аккумуляторной батареи. Аккумуляторы должны запасать электроэнергию гидрогенератора в часы, когда гидрогенерация позволяет обеспечивать электропотребление нагрузки и заряд оптимальной мощностью аккумуляторов и отдавать её потребителю в часы пиковой нагрузки, дополняя номинальный уровень генерации до пиковой нагрузки [16].

Это позволяет осуществлять электроснабжение потребителей, мощность которых превышает установленную мощность гидроагрегата микро-ГЭС без его перегрузки. По сравнению с базовой станцией с балластным регулированием, максимальная мощность нагрузки которой не может превышать номинальную мощность гидроагрегата, инверторная микро-ГЭС с системой аккумулирования электроэнергии может улучшить технико-экономические характеристики базовой микро-ГЭС за счёт аккумуляторов, позволяющих покрывать пиковые нагрузки большей мощности.

Алгоритм расчётов рабочих режимов системы электропитания представлен на рис. 10. Исходными данными для алгоритма являются номинальная мощность гидрогенератора Р_гг и текущая почасовая мощность электрических нагрузок на начальный момент времени в соответствии с суточным графиком электропотребления Р_н. Начальный момент времени может выбираться произвольно. Исходное состояние батареи аккумуляторов определяется величиной её заряда С_аб, которая может задаваться произвольно. Параметры, ограничивающие режимы работы аккумуляторной батареи: оптимальная мощность заряда Р_зм, максимальный С_max и минимальный С_min уровень заряда аккумуляторной батареи в соответствии с рекомендациями для конкретных типов аккумуляторов.

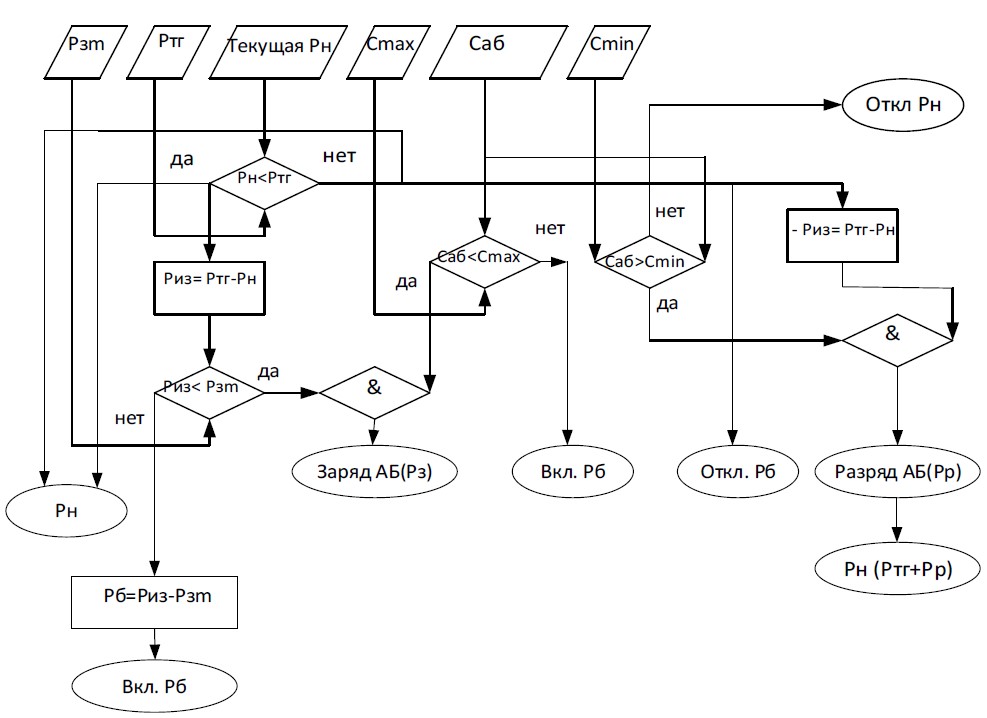

Рис. 10. Логическая структура алгоритма функционирования инверторной микро-ГЭС

Fig. 10. Logical structure of the algorithm for the inverter microelectric power station operation

К целевым функциям алгоритма относятся: определение максимально возможного превышения энергоотдачи рассматриваемой инверторной микро-ГЭС относительно базовой микро-ГЭС автобалластного типа на примере нагрузки с суточным графиком, соответствующим сельскому бытовому потребителю; минимизация ёмкости аккумуляторного накопителя электроэнергии; обеспечение приоритетного использования в качестве балластной нагрузки гидроагрегата зарядной мощности аккумуляторов.

Возмущающим воздействием, определяющим управляющие воздействия алгоритма, является суточный график электропотребления объекта электрификации.

Управляющими параметрами алгоритма являются управляемые балласты электрохимического и резистивного типов.

Режимы функционирования алгоритма определяются соотношением номинальной мощности гидрогенератора и текущей в соответствии с графиком электрических нагрузок для рассматриваемого часа суток, а также состоянием заряда аккумуляторов.

Если текущая мощность нагрузки меньше, чем уставка гидрогенератора: Р_н<Р_гг, то необходимая мощность поступает в нагрузку, а разница мощностей Р_из, если она не превышает предельную мощность заряда аккумуляторов Р_из<Р_зм и состояние аккумуляторов С_аб<С_max, позволяет принять зарядную мощность, то мощность направляется на заряд батареи аккумуляторов. Зарядная мощность аккумуляторов также выполняет роль балластной нагрузки, стабилизируя режим работы гидрогенератора на уровне мощности Р_гг=Р_н+Рабз. Если аккумуляторы не в состоянии принять излишнюю мощность генератора, то часть её, превышающая зарядную, отправляется в тепловой балласт Р_б, обеспечивающий вместе с зарядной мощностью аккумуляторов стабилизацию тормозного момента генератора, частоты вращения и генерируемой мощности гидроагрегата: Р_гг=Р_н+Рабз+Р_б.

Если текущая мощность нагрузки превышает номинальную стабилизируемую мощность гидрогенератора, то генератор продолжает работать в номинальном режиме на мощности РГГ, балласт отключается (если он был в работе), а контроллер заряда$–$разряда аккумуляторной батареи, если её заряд больше минимально допустимого, переводит её в режим разряда, дополняя номинальную мощность гидрогенерации Р_ГГ разрядной мощностью аккумуляторов РАБР до необходимой для покрытия пиковой нагрузки Р_Н. Режим работы гидрогенератора при этом остаётся стабильным, определяемым мощностью генератора Р_ГГ=Р_Н$–$Р_АБР [17].

Если уровень заряда аккумуляторов снижается до уровня меньше допустимого, то происходит отключение нагрузки и генерируемая мощность поступает на заряд аккумуляторов и балластную нагрузку.

Последовательный анализ состояния инверторной микро-ГЭС в соответствии с суточным графиком нагрузки позволяет оптимизировать её состав и режимы работы энергетического оборудования.

Экономическая целесообразность построения рассматриваемой микро-ГЭС достигается если увеличение её производительности приведёт к снижению себестоимости генерируемой электроэнергии относительно базовой промышленной микро-ГЭС, несмотря на увеличение стоимости её энергетического оборудования за счёт дополнительных затраты на инвертор и батарею аккумуляторов.

Реализация предлагаемого алгоритма функционирования инверторной микро-ГЭС с аккумуляторным накопителем и балластной системой управления гидроагрегатом с целью исследования возможностей повышения коэффициента использования установленной мощности базового генерирующего оборудования целесообразна в виде компьютерной модели. Численный эксперимент проведён с использованием характеристик промышленного образца микро-ГЭС ПР-10 «МНТО ИНСЭТ» с установленной мощностью 10 кВт [18].

Компьютерная модель формируется как последовательность рабочих режимов автономной системы электроснабжения в течение характерных суток с интервалом дискретизации один час. Энергетические характеристики гидроагрегата выбранной микро-ГЭС в номинальном режиме приведены в табл. 1, где обозначены Н $–$ напор воды (м), n $–$ частота вращения гидроагрегата (об/мин), P_агр $–$ номинальная мощность генератора (кВт), P_т $–$ номинальная мощность турбины (кВт), Q $–$ расход воды (м³/с), η_т $–$ коэффициент полезного действия турбины, η_агр $–$ коэффициент полезного действия генератора.

Таблица 1. Характеристики гидроагрегата ПР-10 АОЗТ МНТО ИНСЭТ

Table 1. Characteristics of the PR-10 AOZT MNTO INSET hydraulic unit

Важным элементом микро-ГЭС является напорный трубопровод $–$ наиболее дорогой элементом энергоустановки. Это обстоятельство определяет необходимость его расчёта с учётом потери напора воды для микро-ГЭС за счёт гидравлического трения.

Величина гидравлических потерь в напорном трубопроводе H_п [м] определяется по формуле Дарси$–$Вейсбаха

$H=\frac{\lambda \cdot l\cdot V^2}{2\cdot d\cdot g\text{'}}$

где l $–$ длина напорного трубопровода [м]; λ $–$ коэффициент гидравлического трения; d $–$ внутренний диаметр напорного трубопровода [м]; V $–$ скорость потока воды в трубопроводе [м/с]:

$V=\frac{4\cdot G}{\pi \cdot d^2},$

Q $–$ расход воды м³/с; λ $–$ коэффициент гидравлического трения $–$ определяется по формуле Шифрисона:

$\lambda =\mathrm{0,11}\cdot {\left(\frac{k}{d}\right)}^{\mathrm{0,25}},$

где k $–$ абсолютная шероховатость трубы [мм]. Формула Шифрисона справедлива при условии: Re>500*(d/k), где Re $–$ число Рейнольдса, при 20 °С кинематическая вязкость воды ν=1,004‧10^$–$6, м²/c:

$\mathrm{Re}=\frac{V\cdot d}{v}.$

Стоимость стального напорного трубопровода для выбранной базовой микро-ГЭС при различных напорах с учётом гидравлических потерь и уклонов русла водотока показана на рис. 11.

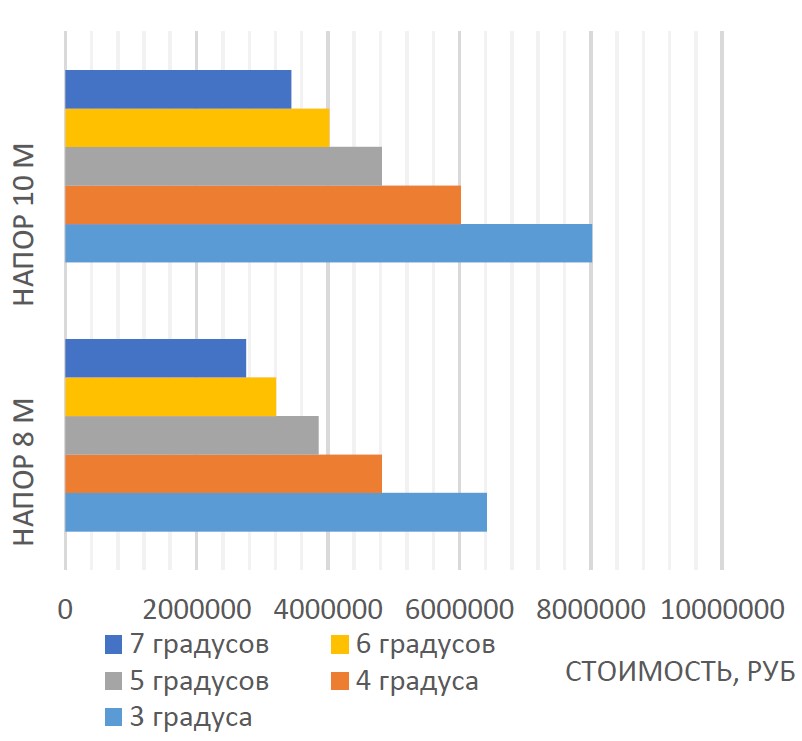

Рис. 11. Диаграмма стоимости напорного трубопровода в зависимости от величины напора и уклона русла водотока

Fig. 11. Diagram of a pressure pipeline cost depending on pressure and slope of a watercourse bed

Результаты моделирования суточных энергетических балансов автономной системы электроснабжения с рассматриваемой инверторной микро-ГЭС в графическом виде приведены на рис. 12. На данном графике видны почасовые изменения суточного энергетического баланса, включающего энергию нагрузки, энергию заряда и разряда аккумуляторных батарей, энергию, преобразуемую в тепло на резистивном балласте и энергию гидрогенерации.

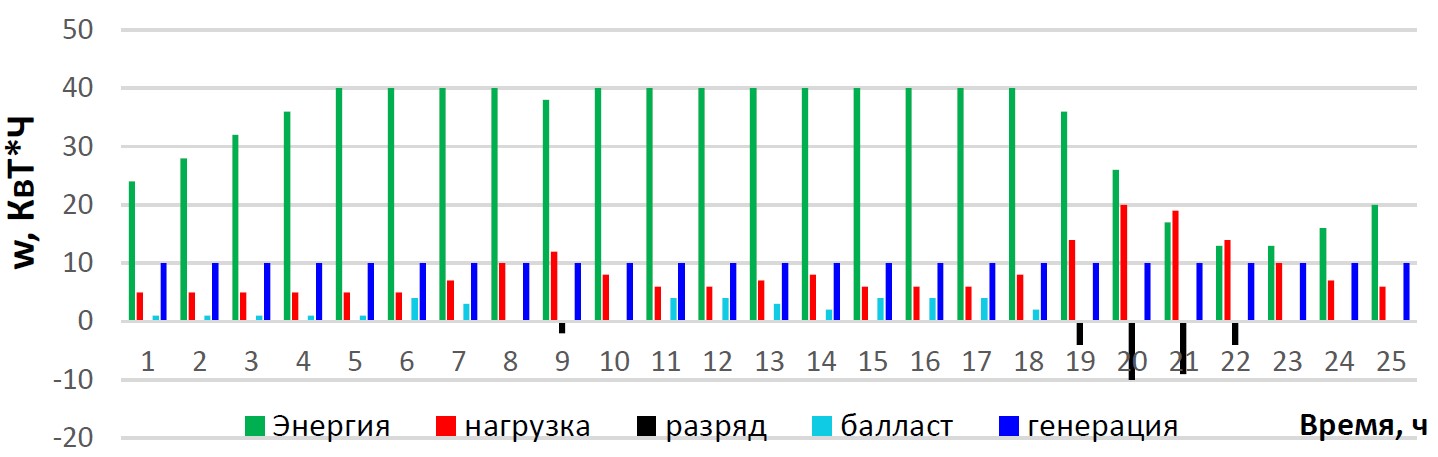

Рис. 12. Диаграмма энергетического баланса автономной системы электроснабжения с инверторной микро-ГЭС, накопителем и балластом

Fig. 12. Diagram of energy balance of an autonomous power supply system with an inverter microelectric power station, storage and ballast

Исходя из представленных данных, энергетический баланс системы электроснабжения с рассматриваемой микро-ГЭС удовлетворяет потребностям объекта в электроэнергии в течение суток. За счет аккумуляторного накопителя электроэнергии система позволяет обеспечить двукратную пиковую нагрузку потребителя относительно установленной мощности гидроагрегата при принятом допустимом разряде аккумуляторов в 30 %. При этом гидроагрегат постоянно работает в своём номинальном режиме.

Сравнительные основные технико-экономические характеристики разных типов балластных микро-ГЭС, питающих типового сельского потребителя, приведены в табл. 2.

Таблица 2. Сравнительный технико-экономический анализ разных конфигураций микро-ГЭС на основе базового комплекта Микро-ГЭС ПР-10 АОЗТ «МНТО ИНСЭТ»

Table 2. Comparative technical and economic analysis of different configurations of micro-hydroelectric power stations based on the basic set of Micro-hydroelectric power plants PR-10 AOZT "MNTO INSET"

Исходными данными для табл. 2 выбраны: стоимость оборудования Микро-ГЭС-10ПР составляет 850 тыс. р., стоимость стального напорного трубопровода диаметром 300 мм и длиной 114 м для обеспечения напора 10 м для местности с уклоном русла водотока в 5 градусов равна 4 млн 817 тыс. р. [19].

В качестве силового модуля $–$ трехфазный инвертор «Импульс форвард 3310» мощностью 10 кВт и стоимостью 297000 р. [20].

При выборе аккумуляторов для накопительного устройства учитывалась возможность их быстрой зарядки с использованием больших токов, а также стойкость в циклическом режиме с учётом ограничений на глубину разряда. Стоимость одного блока аккумулятора составляет 16194 р. [21].

Литий-железо-фосфатные аккумуляторы (LiFePO4) в значительной степени отвечают этим требованиям [22]. Степень разрешенного разряда LiFePO4 может изменяться в зависимости от бренда и конкретного типа аккумулятора. Однако для продления ресурса аккумуляторов рекомендуется ограничивать разряд на уровне 30 % от номинальной ёмкости LiFePO4 батареи [23, 24].

Заключение

Микрогидроэлектростанции с нерегулируемыми гидротурбинами и управлением по цепи якоря гидрогенератора имеют в настоящее время наибольшее распространение. Их модификации: автобалластного типа, автобалластные с инвертором, автобалластные с инвертором и накопителем электроэнергии, обладают различными ценовыми и эксплуатационными характеристики и могут гарантированно обеспечить потребителя электроэнергией различного качества.

Инверторные микро-ГЭС, кроме генерирования высококачественной электроэнергии, позволяют рационально использовать энергетический потенциал водотока за счёт применения технологии поиска точки максимальной мощности оборотной характеристики гидроагрегата.

Для поиска точки максимальной мощности гидроагрегата определена дискретизация балласта для шагов сканирования его оборотной характеристики. Шаг по мощности может составлять величину в пределах 10 %, а временной интервал в зависимости от установленной мощности гидроагрегата $–$ от 0,15 до 0,35 с.

Инверторные микро-ГЭС с аккумуляторным накопителем электроэнергии позволяют увеличить электрический коэффициент использования установленной мощности базового гидроагрегата практически до единицы за счёт использования зарядной мощности аккумуляторов в качестве электрохимического балласта в отличие от резистивных балластов, безвозвратно преобразующих балластную мощность в тепло.
