Dependence of magnetic and magnetoimpedance properties of samples of amorphous Fe-based alloys on their shape. Influence of the glass shell thickness in the case of microwires

Cover Page

Cite item

Full Text

Abstract

Amorphous magnetic metal alloys are a rather new class of materials compared to crystalline ones. They differ significantly from crystalline materials in their structure, physical and magnetic properties. The amorphous state of matter is a state in which there is no long-range order in the arrangement of atoms. The lack of long-range order often leads to changes in physical properties that are difficult or impossible to obtain in a solid with a crystalline structure. One important factor is the extremely small value of magnetocrystalline anisotropy, which leads to an increase in the contributions of magnetoelastic anisotropy and shape anisotropy. In the presented work, a comparative analysis of the magnetic properties of three types of samples prepared from amorphous Fe77.5Si12.5B10 alloy (ribbons, thick wires and glass-shell microwires) has been carried out. It is found that the impedance characteristics of all the samples are quite small, although it depends on the type of sample. For composite samples (glass-sheathed microwire), the magnetic properties strongly depend on both the thickness of the metallic core and the ratio of the total thickness of the microwire to the thickness of the metallic core. The obtained experimental results are presented in the form of graphical dependencies.

Full Text

ВВЕДЕНИЕ

К настоящему времени свойствам аморфных магнитных металлических сплавов (АММС) посвящено большое количество обзоров и монографий. Исследования этих свойств очень важны как для научного осмысления, так и для практического применения [1]. Например, известно, что коррозионные свойства аморфных сплавов на основе железа с меньшими добавками хрома значительно выше, чем у нержавеющей стали в кристаллическом состоянии. Основными достоинствами магнитных АММС являются малая коэрцитивная сила и высокая магнитная проницаемость [2]. Так, некоторые аморфные магнитные сплавы из ферромагнитных компонентов являются магнитомягкими материалами с характеристиками лучшими, чем у пермаллоев, и одновременно механически прочными, как высокотвердые стали. Удельное электросопротивление аморфной фазы, как правило, выше в 2–4 раза, чем кристаллической, что обеспечивает низкие потери на вихревые токи в лентах аморфных магнитномягких сплавов [3]. Выраженные магнитомягкие свойства и эффект гигантского магнитоимпеданса — зависимости комплексного сопротивления от магнитного поля — позволяют создавать высокочувствительные датчики магнитного поля [4], в частности, для геомагнитных применений [5, 6], а также механических напряжений и температуры [7, 8].

Часто выделяют два типа аморфных ферромагнитных сплавов: на основе кобальта и на основе железа. Из сплавов первого типа делают образцы для использования их, чаще всего, в качестве датчиков магнитного поля на основе гигантского магнитоимпеданса (ГМИ) — изменения импеданса в магнитном поле, достигающего сотен процентов [9]. Образцы для этих целей могут быть получены в виде тонких пленок, слоев, лент, проводов и в других формах. В последнее время наиболее востребованы и активно используемы микропровода в стеклянной оболочке, которым нашли применение в качестве чувствительных элементов, например, в биологических областях [10]. В работе [11] показано, что наличие стеклянной оболочки не приводит к изменениям в механизме отвердевания аморфной жилы микропровода по сравнению с эталонной аморфной лентой. Но наличие стеклянной оболочки у аморфного микропровода, полученного методом Улитовского–Тэйлора, приводит к возникновению сильных внутренних сжимающих напряжений. Эти напряжения вызывают изменения в ближнем порядке аморфной структуры сплава и оказывают влияние на магнитные, электрические и механические свойства микропровода. Также авторами [12] выявлены соотношения геометрических параметров аморфного микропровода, при которых могут быть получены максимальные значения эффекта гигантского магнитоимпеданса.

Микропровода на основе железа не дают большого значения магнитоимпеданса, но они характеризуются бистабильностью — очень узким интервалом магнитных полей, в котором происходит перемагничивание образца. Эта особенность позволяет использовать их, например, для разработки кодирующих систем [13]. Кроме того, благодаря своим магнитостатическим свойствам, а именно, отсутствию наклона спинки петли магнитного гистерезиса, измеренной при ориентации магнитного поля вдоль оси микропровода, и большому набору величин коэрцитивной силы, эти материалы представляют интерес также в качестве чувствительных элементов датчиков магнитного поля (например, феррозонда).

Отметим, что в последние годы объемы производства именно аморфных микропроводов в стеклянной оболочке существенно увеличились в связи с расширением областей их использования. В частности, их используют для изготовления высокочастотных сердечников трансформаторов микроэлектронных устройств, в системах входного/выходного контроля, а также в качестве элементов высокочувствительных датчиков магнитного поля, механических напряжений и температуры [14, 15]. Однако до настоящего времени остаются открытыми вопросы, связанные с механизмами формирования доменной структуры аморфных микропроводов и путями повышения стабильности их свойств. Цель настоящей работы заключалась в анализе влияния геометрических факторов на магнитные и импедансные свойства изделий из АММС.

ЭКСПЕРИМЕНТАЛЬНАЯ ЧАСТЬ

Для приготовления исследуемого в настоящей работе сплава Fe77.5Si12.5B10 использовали компоненты чистотой не ниже 99.8%. Бор вводили в состав сплава в виде лигатур металл — 20% В. Слиток весом 150 г готовили в вакуумной печи с резистивным нагревателем в корундовом тигле. Для повышения чистоты сплава в процессе подготовки расплава проводили вакуумирование, обработку гелий-водородной смесью и гомогенизацию по соответствующей технологии [16]. Стержни быстрозакаленного прекурсора получали насасыванием расплава в заполненные аргоном кварцевые трубки с последующей закалкой водой. Соответствие слитка и прекурсора заданному составу контролировали методами химического и термического анализа.

Из полученных прекурсоров были изготовлены аморфные образцы трех типов: лента шириной 2 мм и толщиной 29 мкм, провод диаметром 180 мкм и микропровод в стеклянной оболочке полным диаметром D = 29 мкм, с металлической жилой толщиной d = 23 мкм.

Быстрозакаленную ленту получали методом литья расплава на вращающийся медный барабан (melt spinning technique) [17]. Провод получали методом вытягивания из расплава с охлаждением в воде [18]. Микропровод в стеклянной оболочке получали методом Улитовского–Тейлора [19, 20] на лабораторной установке, изготовленной с использованием малогабаритного быстродействующего транзисторного преобразователя, оснащенной автоматизированными средствами управления и контроля. Закалку микропровода проводили в струе воды при температуре 20°С. Для формирования микропровода с различной толщиной металлической жилы d от 2.4 мкм до 24 мкм и различной толщиной оболочки D–d = 9–18 мкм варьировали технологические параметры: скорость наматывания микропровода на барабан и температуру расплава. Наличие аморфной структуры металлической жилы контролировали методами рентгеноструктурного и термического анализа.

Магнитостатические свойства образцов измеряли на вибрационном магнитометре при комнатной температуре. Использовали образцы длиной L = 1.5 см. Размер определяли с учетом влияния концевых эффектов и диаметра измерительных катушек. Были получены петли магнитного гистерезиса при ориентации магнитного поля намагниченностью 2 кЭ вдоль оси образца. Полученные петли для образцов разной геометрии представлены на рис. 1.

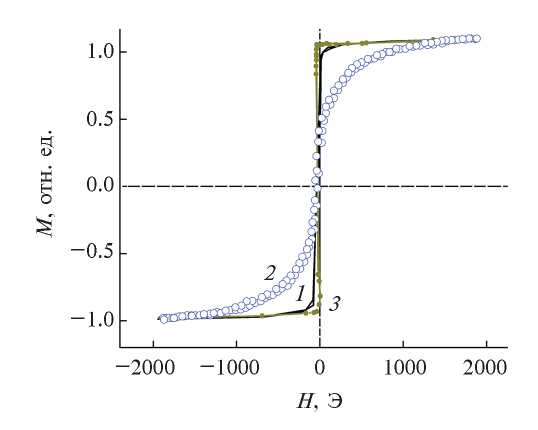

Рис. 1. Петли магнитного гистерезиса при ориентации магнитного поля вдоль оси образца различной формы: 1 — лента; 2 — провод; 3 — микропровод.



В зависимости от размагничивающего фактора образца N = d/L (в общем случае N имеет вид тензора, но в направлении приложения поля его можно считать константой) изменяется наклон петли гистерезиса. Так, для микропровода, у которого N = 0.0015, наклон петли минимальный; у провода с N = 0.012 — максимальный. У бесконечно тонкой ленты при перемагничивании ее магнитным полем, ориентированным в плоскости ленты, N = 0. Для ленты, имеющей некоторую толщину, N уже отличен от 0. Следует отметить, что значения коэрцитивной силы у образцов сильно различаются: у провода (толщина 180 мкм) — 25 Э; у ленты (ширина 2 мм, толщина 29 мкм) — 3.5 Э; у микропровода (толщина 29 мкм, толщина металлической жилы 23 мкм) — 0.4 Э.

Возможной причиной различия в значениях коэрцитивной силы могут быть внутренние напряжения и неоднородности, а также объемные дефекты, роль которых тем больше, чем больше сечение образца.

Измерения магнитоимпедансных (МИ) свойств образцов были выполнены с помощью анализатора спектра НР4395А. Величина переменного тока составляла 20 мА, частота 0.5–20.0 МГц, величину напряженности внешнего магнитного поля изменяли от 0 до 40 Э. Длина образцов для таких измерений составляла 8 мм (при измерении магнитоимпедансных характеристик влияние концевых эффектов не существенно для образцов длиной более ~7 мм [21]).

Было обнаружено, что импеданс данных образцов малочувствителен к изменению величины напряженности магнитного поля. Скорее всего, это связано с малостью циркулярной (тангенциальной) компоненты магнитной проницаемости в образцах. На рис. 2 показаны зависимости величины магнитного импеданса ΔZ/Z = = (Z(H)–Z(Hmax))/Z(Hmax) от внешнего магнитного поля для исследуемых образцов. Как видно, для провода (рис. 2a) эффект магнитного импеданса не возникает вообще. У микропровода с толщиной металлической жилы 23 мкм (рис. 2б) максимум величины магнитного импеданса составляет всего 0.85% (для сравнения следует отметить, что у микропроводов на основе кобальта такого же диаметра максимум величины магнитного импеданса достигает 700% [22]). Наилучшей среди исследованных в настоящей работе с точки зрения максимума величины магнитного импеданса оказалась лента — ΔZ/Z = 7%. Однако и это не большой результат — в лентах на основе кобальта максимум ΔZ/Z составляет порядка 180% [23].

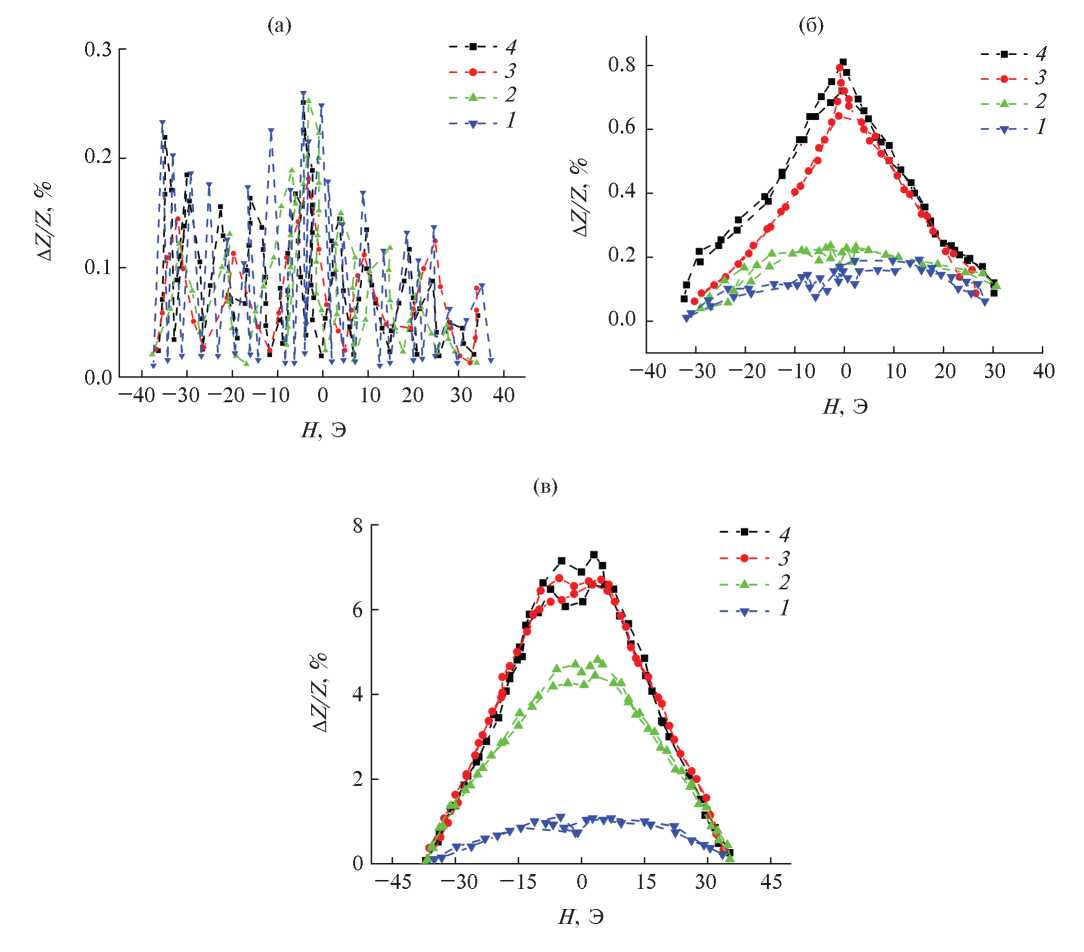

Рис. 2. Магнитоимпедансные зависимости для образцов различной формы: а) провод; б) микропровод; в) лента. Частота переменного тока 0.5 (1); 1.0 (2); 2.0 (3); 4.0 МГц (4). Отрицательные значения H соответствуют направлению магнитного поля, противоположному начальному.



Также были проведены исследования магнитных свойств аморфных микропроводов в стеклянной оболочке с металлическими жилами различного диаметра и толщиной стекла. Как уже отмечено выше, диаметр металлической жилы (d) и полную толщину провода в стеклянной оболочке (D) изменяли от 2.4 до 23 мкм и от 14 до 30 мкм соответственно. Наличие стеклянной оболочки приводит к появлению дополнительных напряжений в микропроводе, и, как следствие, возникновению наведенной анизотропии. Соотношение диаметров провода в стеклянной оболочке и металлической жилы D/d характеризует уровень внутренних механических напряжений, поэтому важно проанализировать влияние этого параметра на свойства микропроводов. Кроме того, толщина самой металлической жилы также оказывает сильное влияние на магнитные свойства микропроводов, поэтому следует изучить и влияние только параметра d.

Типичная петля магнитного гистерезиса при перемагничивании вдоль оси для микропроводов состава Fe77.5Si12.5B10 в стеклянной оболочке представлена на рис. 3. Оценку намагниченности насыщения Is проводили по величине напряженности поля насыщения Н, при перемагничивании микропровода перпендикулярно его оси (H–NI, где N — размагничивающий фактор цилиндра перпендикулярно оси равный ~2π) и получилась равной 1330±50 Гc.

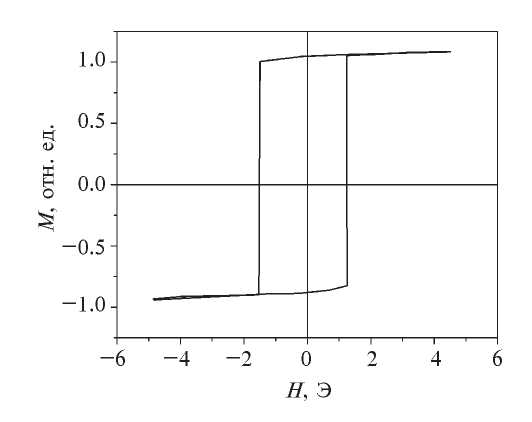

Рис. 3. Петля магнитного гистерезиса для микропровода состава Fe77.5Si12.5B10 в стеклянной оболочке с d = 12 мкм, D/d = 1.75, длиной L = 1.5 см.



Более тонкие микропровода достигают намагниченности насыщения при больших значениях напряженности магнитного поля. Это можно объяснить следующим образом. Микропровода на основе железа, как считают [24], имеют две характерные области: оболочку, в которой намагниченность направлена по радиусу (радиальная анизотропия), и “керн”, в котором намагниченность направлена вдоль оси провода. Относительная доля “керна” в толстой проволоке выше, чем в тонкой, следовательно, перемагничивание более тонких проводов в продольном направлении осуществляется в более сильных полях за счет радиальной анизотропии.

Для всех образцов были измерены петли гистерезиса (аналогичные представленной на рис. 3), из которых определяли значения коэрцитивной силы Нc. Обнаружено, что для исследованных образцов различного диаметра коэрцитивная сила Нс монотонно увеличивалась с ростом величины соотношения D/d. Мы считаем, что это связано с ростом магнитоупрутих напряжений при увеличении толщины стеклянной оболочки. На рис. 4 приведена полученная зависимость.

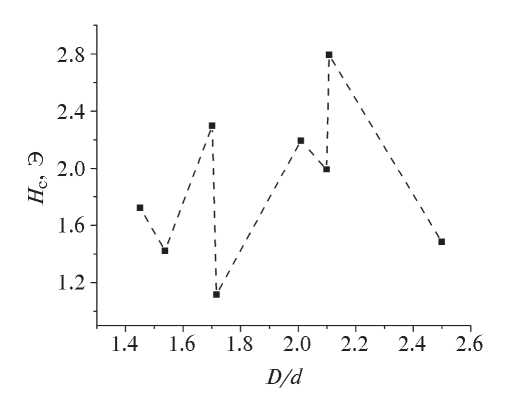

Рис. 4. Зависимость коэрцитивной силы микропроводов состава Fe77.5Si12.5B10 длиной 1.5 см от отношения диаметров провода в стеклянной оболочке и его металлической жилы D/d.



Однако аналогичные зависимости, измеренные для различных отношений D/d при фиксированных значениях толщины металлической жилы, не проявляют монотонного характера. Для микропроводов с d = 10–11 мкм мы наблюдали несистематическое изменение коэрцитивной силы при изменении величины D/d (рис. 5). Возможно, это связано с неоднородностью свойств стеклянной оболочки этих образцов по длине.

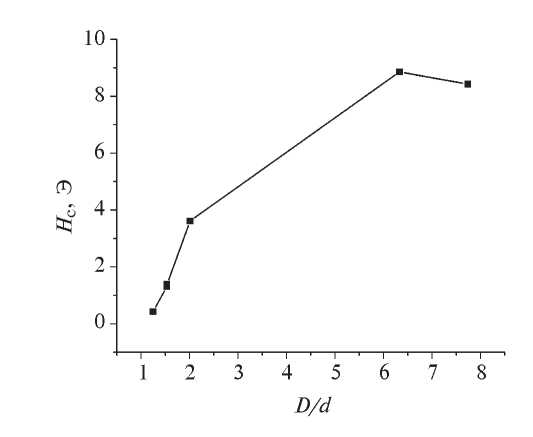

Рис. 5. Зависимость коэрцитивной силы микропроводов состава Fe77.5Si12.5B10 длиной 1.5 см от отношения диаметров провода в стеклянной оболочке и его металлической жилы при фиксированной толщине металлической жилы d ~11 мкм.



В то же время диаметр металлической жилы оказывает существенное влияние на величину коэрцитивной силы Нс, которая значительно уменьшается при увеличении толщины микропровода (рис. 6). Скорее всего, это связано с уменьшением закалочных напряжений в микропроводе при увеличении d.

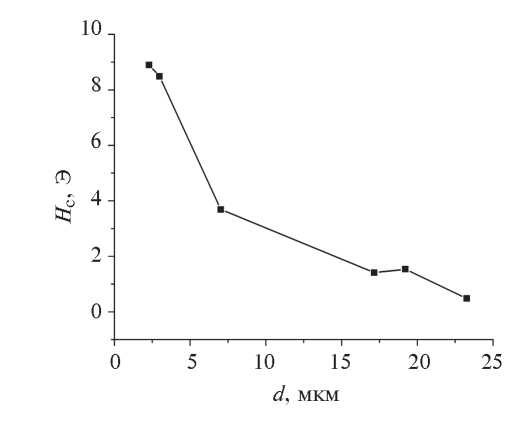

Рис. 6. Зависимость коэрцитивной силы микропроводов состава Fe77.5Si12.5B10 длиной 1.5 см от толщины металлической жилы.



Таким образом, проведенные исследования магнитных и магнитоимпедансных свойств аморфных образцов на основе сплава Fe77.5Si12.5B10 трех типов (лента, толстый провод и микропровод в стеклянной оболочке) показывают существенное различие в значениях измеренных параметров. Дополнительно проведенные исследования магнитных свойств микропроводов в стеклянной оболочке показывают, что их магнитные свойства изменяются не только при изменении толщины металлической жилы, но и при изменении величины отношения D/d. Это скорее всего связано с изменением внутренней магнитной структуры микропроводов. В зависимости от относительной доли стекла в микропроводе преобладает либо радиальное, либо аксиальное распределение намагниченности [25].

ЗАКЛЮЧЕНИЕ

В настоящей работе было установлено, что аморфные сплавы на основе железа одного и того же состава существенно изменяют свои магнитные свойства в зависимости от способа изготовления. Наиболее сильно эти изменения выражены в случае композитных систем — микропроводов в стеклянной оболочке, скорее всего это различие увеличивается за счет взаимодействия магнитной и немагнитной компонент. В то же время для исследованный образцов сплава Fe77.5Si12.5B10 очень слабо выражены магнитоимпедансные свойства, что ограничивает перспективы их применений.

ФИНАНСИРОВАНИЕ РАБОТЫ

Авторы выражают признательность доценту кафедры магнетизма Шалыгину А.Н. за помощь в изготовлении аморфных микропроводов. Работа Перова Н.С. проведена в рамках гранта РНФ №22-22-00606.

КОНФЛИКТ ИНТЕРЕСОВ

Авторы данной статьи заявляют, что у них нет конфликта интересов.

×

About the authors

N. S. Perov

Lomonosov Moscow State University

Author for correspondence.
Email: perov@magn.ru
Russian Federation, Moscow

V. V. Rodionova

I. Kant Baltic Federal University

Email: valeriarodionova@gmail.com
Russian Federation, Kaliningrad

S. V. Samchenko

Lomonosov Moscow State University

Email: perov@magn.ru
Russian Federation, Moscow

V. V. Molokanov

A.A. Baikov Institute of Metallurgy and Materials Science

Email: perov@magn.ru
Russian Federation, Moscow

References

  1. Inoue A., Kong F. // Encyclopedia of Smart Materials. 2022. V. 5. P. 10. https://www.doi.org/10.1016/B978-0-12-803581-8.11725-4
  2. Zhukova V., Corte-Leon P., Blanco J.M., Ipatov M., Gonzalez-Legarreta L., Gonzalez A., Zhukov A. // Chemosensors. 2022. V. 10. № 1. P. 26. https://www.doi.org/10.3390/chemosensors10010026
  3. Золотухин И.В., Калинин Ю.Е., Стогней О.В. Новые направления физического материаловедения, Изд-во Воронежского государственного университета. 2000. 360 с.
  4. Corte-Leon P., Zhukova V., Chizhik, A., Blanco J.M., Ipatov M., Gonzalez-Legarreta L., Zhukov A. // Sensors. 2020. V. 20. No 24. P. 7203. https://www.doi.org/10.3390/s20247203
  5. A.Zhukov, M. Ipatov, M. Churyukanova, S. Kaloshkin, V. Zhukova // Journal of Alloys and Compounds. 2014. V. 586. P. 279. https://www.doi.org/10.1016/j.jallcom.2012.10.082
  6. Olivera J., De La Cruz-Blas C. A., Gómez-Polo C. // Sensors and Actuators A: Physical. 2011. V. 168. P. 90. https://www.doi.org/10.1016/j.sna.2011.04.012
  7. Zhukova V., Ipatov M., Zhukov A. // Sensors. 2009. V. 9. № 11. P. 9216. https://www.doi.org/10.3390/s91109216
  8. Li D.R., Lu Z.C., Zhou S.X. // J. Appl. Phys. 2004. V. 95. № 1. P. 204. https://www.doi.org/10.1063/1.1630697
  9. Zhukov A., Corte-Leon P., Gonzalez-Legarreta L., Ipatov M., Blanco J.M., Gonzalez A., Zhukova V. // J. Phys. D: Appl. Phys. 2022. V. 55. № 25. P. 253003. https://www.doi.org/10.1088/1361-6463/AC4FD7
  10. Mohri K., Uchiyama T., Panina L. V., Yamamoto M., Bushida K. // J. Sensors. 2015. V. 2015. P. 718069. https://www.doi.org/10.1155/2015/718069
  11. Молоканов В.В., Умнов П.П., Куракова Н.В., Свиридова Т.А., Шалыгин А.Н., Ковнеристый Ю.К. // Перспективные материалы. 2006. Т. 2. С. 5. https://www.doi.org/1028-978X
  12. Chizhik A., Zhukov A., Blanco J.M., Szymczak R. // J. Magn. Magn. Mater. 2022. V. 249. P. 99. https://www.doi.org/10.1016/S0304-8853(02)00513-9
  13. Zhukova V., Corte-Leon P., Blanco J.M., Ipatov M., Gonzalez J., Zhukov A. // Chemosensors. 2021. V. 9. № 5. P. 100. https://www.doi.org/10.3390/chemosensors9050100
  14. Panina L., Dzhumazoda A., Nematov M., Alam J., Trukhanov A., Yudanov N., Morchenko A., Zhukov A., Rodionova V. // Sensors. 2019. V. 19. P. 5089. https://www.doi.org/10.3390/s19235089
  15. Молоканов В.В., Шалыгин А.Н., Петржик М.И., Михайлова Т.Н., Филиппов К.С., Дьяконова Н.П., Свиридова Т.А., Захарова Е.А.// Перспективные материалы. 2003. Т. 10. № 1. P. 5. https://www.doi.org/1028-978X
  16. Дорофеева Е.А., Прокошин А.Ф. // ФММ. 1984. Т. 57. С. 500.
  17. Mohri K., Humphrey F.B., Kawashuma K., Kimura K., Mizutani M. // IEEE Trans. Magn. 1990. V. 26 № 5. P. 1789. https://www.doi.org/10.1023/A:1014451124945
  18. Taylor G.F. // Phys. Rev. 1924. V. 23. № 5. P. 655. https://www.doi.org/10.1103/PhysRev.23.655
  19. Бадинтер Е.Я., Берман Н.Р., Драбенко И.Ф., Заборовский В.И. Литой микропровод и его свойства. Кишинев: Штиннца, 1973. 273 с.
  20. Molokanov V.V., Shalygin A.N., Umnov P.P., Chueva T.R., Umnova N.V., Simakov S.V.// Inorg. Mater.: Appl. Res. 2019. V. 3. С. 463. https://www.doi.org/10.1134/S2075113319020278
  21. Самсонова В.В., Рахманов А.А., Настасюк А.Н., Якубов И.Т.., Антонов А.С. Влияние статических и динамических размагничивающих полей на магнитоимпеданс в микропроводе на основе кобальта. // Сборник трудов ХХ международной школы-семинара “Новые Магнитные Материалы Микроэлектроники”, Москва. 2006. С. 444.
  22. Zhukova V., Chizhik A., Zhukov A., Torcunov A., Larin V., Gonzalez J. // IEEE transactions on magnetics. 2002. V. 38. № 5. P. 3090. https://www.doi.org/10.1109/TMAG.2002.802397
  23. Zhanga K., Lvb Z., Yaoa B., Wang D. // J. Non-Cryst. Solids. 2005. V. 352. P. 78. https://www.doi.org/10.1016/j.jnoncrysol.2005.10.023
  24. Mohri K., Humphrey F.B., Kawashima K., Kimura K., Muzutani M. // IEEE Trans. Magn. 1990. V. 26. P. 1789. https://www.doi.org/10.1109/20.104526
  25. Рахманов А.А., Самсонова В.В., Антонов А.С., Перов Н.С. Особенности магнитных и магнитоимпедансных свойств аморфных микропроводов в стеклянной оболочке на основе железа. // Сборник трудов XX международной школы-семинара “Новые Магнитные Материалы Микроэлектроники”, Москва. 2006. С. 814.
