Formation of Zn-Containing Clusters in Implanted Si3N4 Film

Cover Page

Cite item

Full Text

Open Access Open Access
Restricted Access Access granted
Restricted Access Subscription Access

Abstract

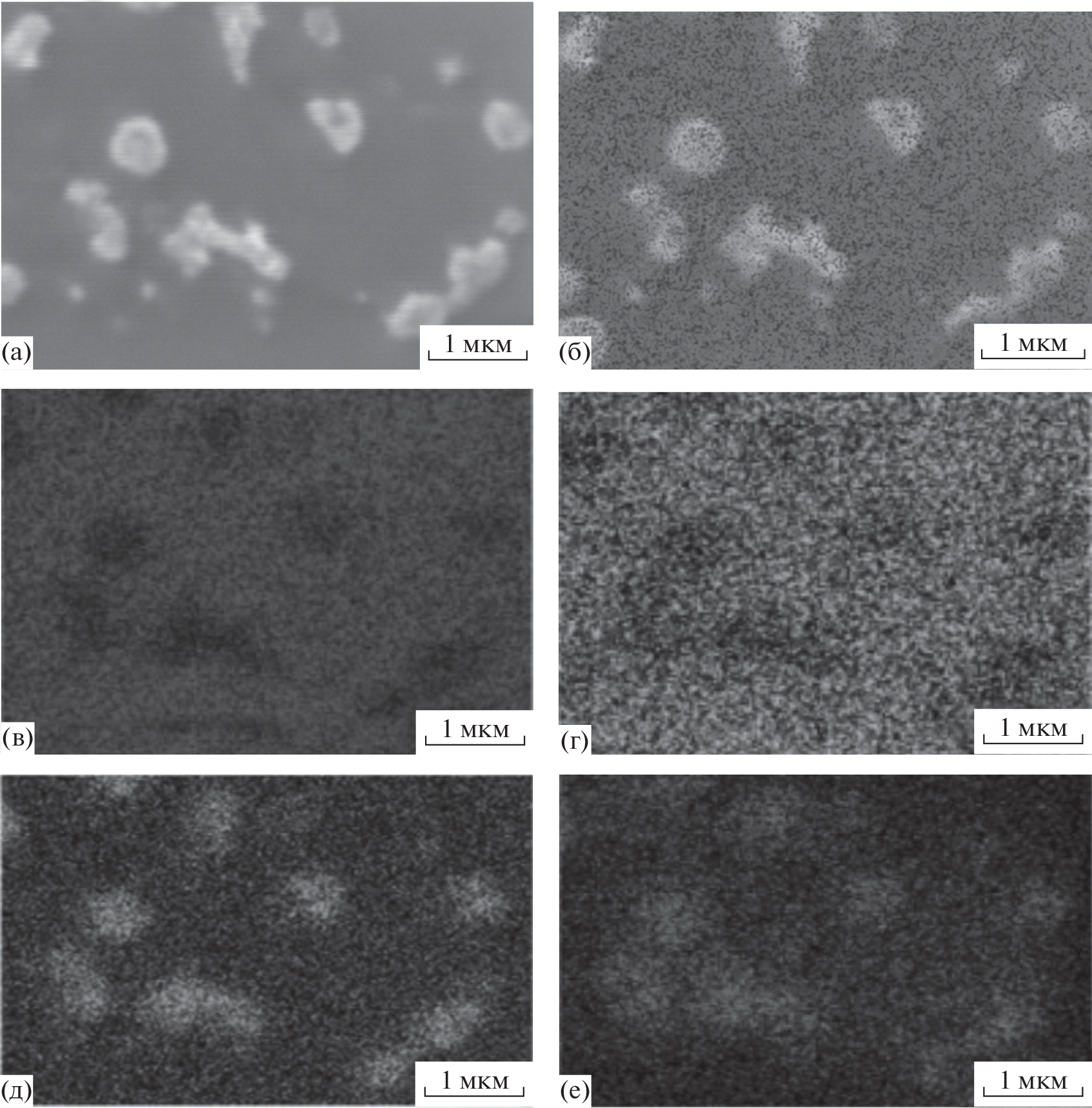

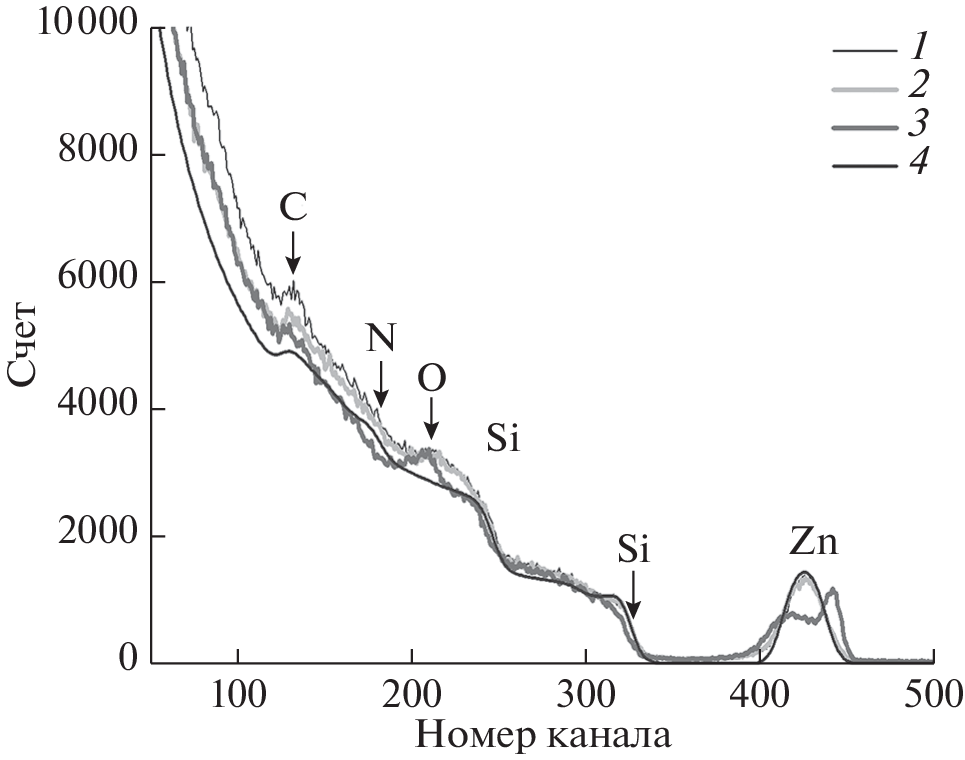

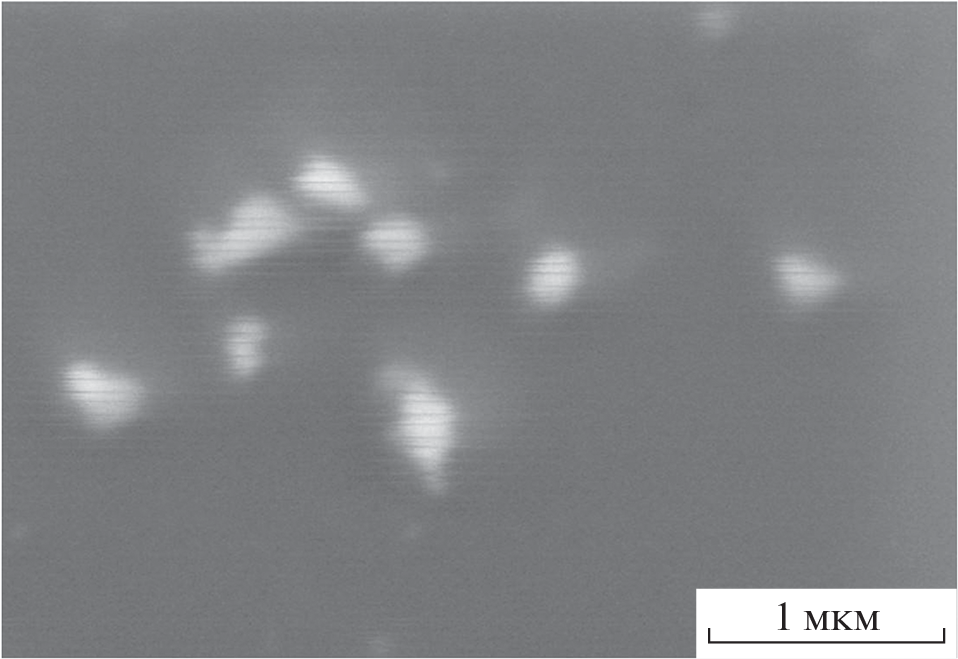

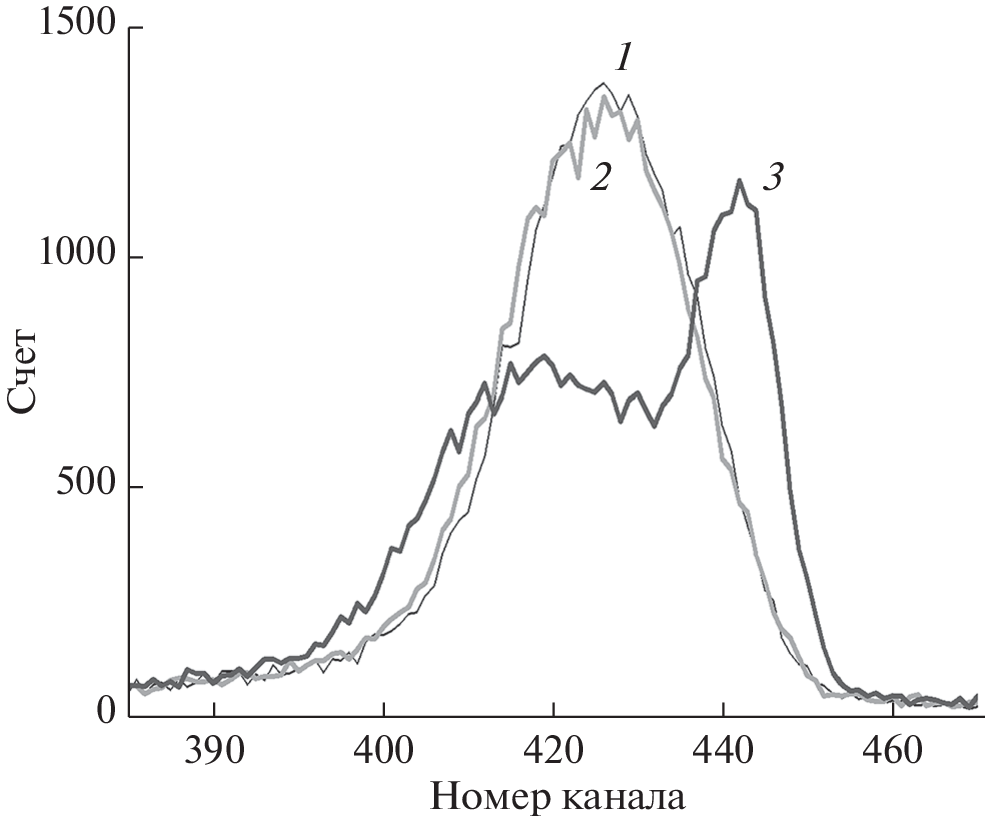

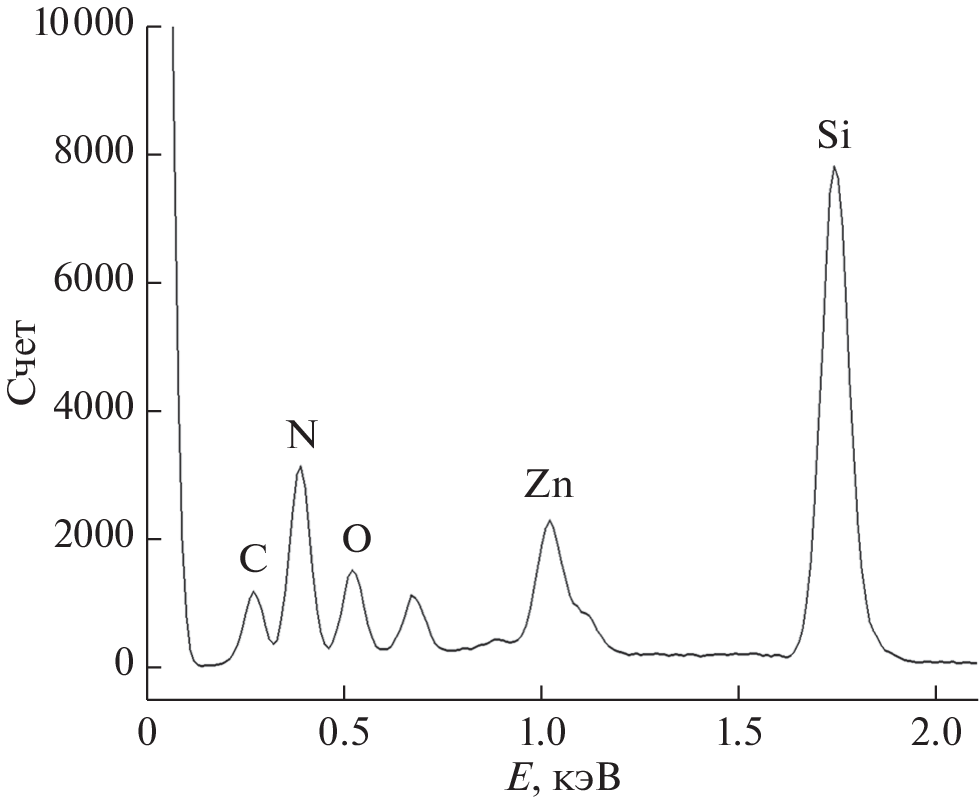

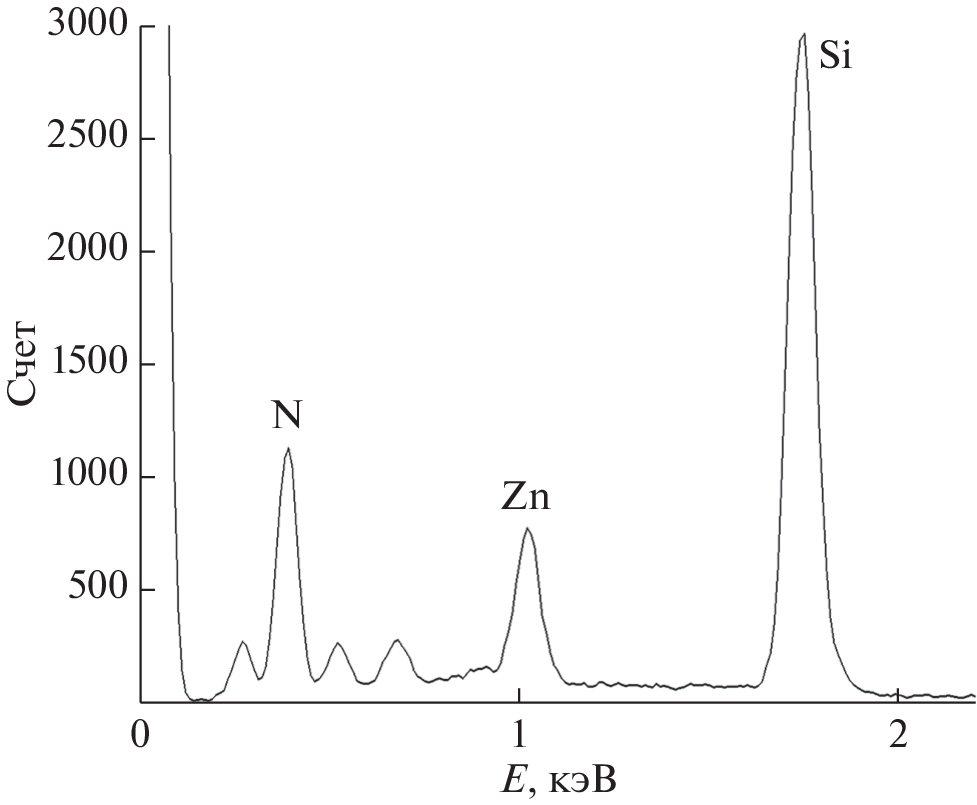

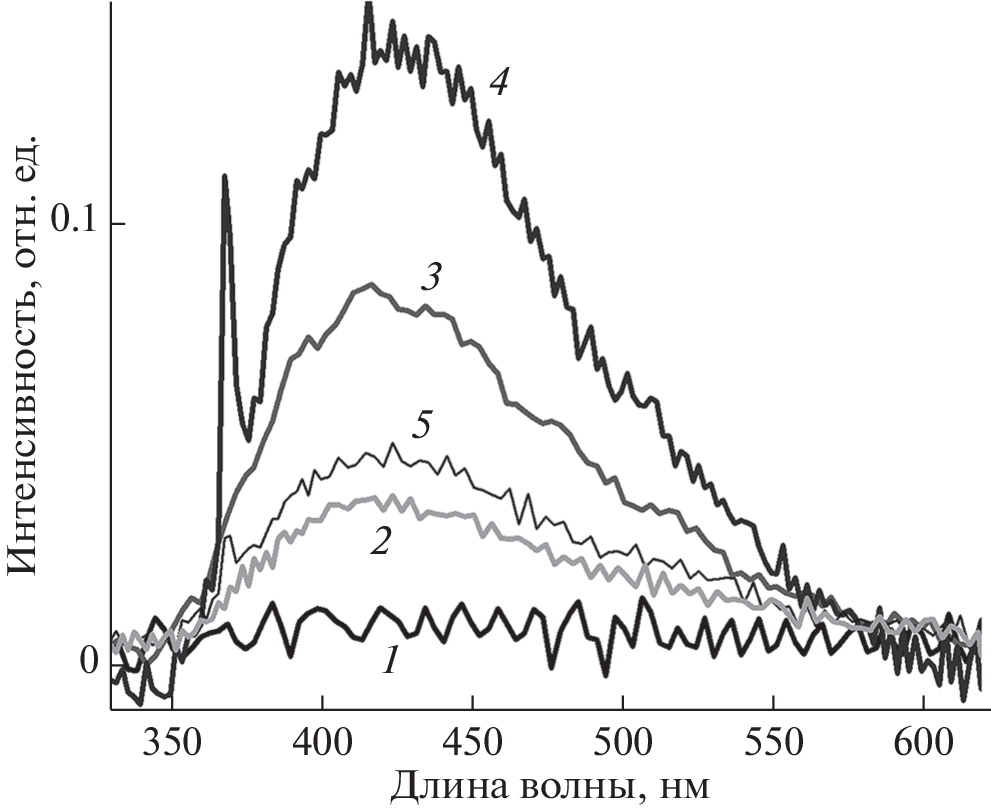

The results of the synthesis and study of Zn-containing clusters at the interface of a Si3N4/Si film implanted with 64Zn+ ions with a dose of 5 × 1016 cm–2 and an energy of 40 are presented. The Si3N4 film was preliminarily deposited on a silicon substrate from chemical vapor. Then, the implanted samples 10 × 10 mm in size were annealed in an oxidizing atmosphere (in air) with a step of 100°C for 1 h at each step in the temperature range 400–800°C. To study the profiles of zinc during annealing, the Rutherford backscattering method was used. The structure and composition of the film were studied using scanning electron microscopy in combination with energy dispersive spectroscopy, as well as photoluminescence. After implantation, individual clusters of metallic zinc with a size of about 100 nm or less were recorded near the surface of the Si3N4 film. It has been established that, during annealing, Zn clusters grow in the sample and the phase of metallic Zn gradually transforms into phases of its oxide ZnO and then, presumably, Zn2SiO4 silicide. After annealing at a temperature of 700°C, which is the most optimal for obtaining the ZnO phase, zinc oxide сlusters about 100 nm in size are formed in the Si3N4 film. A peak appears in the photoluminescence spectrum at a wavelength of 370 nm due to exciton luminescence in zinc oxide. After annealing at 800°C, the ZnO phase degrades and, presumably, the zinc silicide phase Zn2SiO4 is formed.

About the authors

A. N. Tereshchenko

Osipyan Institute of Solid State Physics RAS

Author for correspondence.
Email: tan@issp.ac.ru
Russia, 142432, Moscow region, Chernogolovka

V. V. Privezentsev

Federal Research Center “Scientific Research Institute for System Analysis RAS”

Email: tan@issp.ac.ru
Russia, 117218, Moscow

A. A. Firsov

Federal Research Center “Scientific Research Institute for System Analysis RAS”

Email: tan@issp.ac.ru
Russia, 117218, Moscow

V. S. Kulikauskas

Lomonosov Moscow State University, Skobeltsyn Institute of Nuclear Physics

Email: tan@issp.ac.ru
Russia, 119991, Moscow

V. V. Zatekin

Lomonosov Moscow State University, Skobeltsyn Institute of Nuclear Physics

Email: tan@issp.ac.ru
Russia, 119991, Moscow

M. I. Voronova

National Technological Institute “MISiS”

Email: tan@issp.ac.ru
Russia, 119049, Moscow

References

  1. Nickel N.H., Terukov E. Zinc Oxide – A Material For Micro- and Optoelectronic Applications. Dordrecht: Springer, 2005.
  2. Özgür Ü., Alivov Ya. I., Liu C. et al. // J. Appl. Phys. 2005. V. 98. P. 041301.
  3. Кузьмина И.П., Никитенко В.А. Оксид цинка. Получение и свойства. M.: Нaукa, 1984. 166 с.
  4. Litton C.W., Collins T.C., Reynolds D.S. Zinc Oxide Materials for Electronic and Optoelectronic Device Application. Chichester: Wiley, 2011.
  5. Liu Y.X., Liu Y.C., Shen D. et al. // J. Cryst. Growth. 2002. V. 240. P. 152.
  6. Urfa Y., Çorumlu V., Altındal A. // Mater. Chem. Phys. 2021. V. 264. P. 124473.
  7. Sirelkhatim S., Mahmud A., Seeni N.H.M. et al. // Nano-Micro Lett. 2015. V. 7. P. 219.
  8. Inbasekaran S., Senthil R., Ramamurthy G., Sastry T.P. // Int. J. Innov. Res. Sci. Engin. Technol. 2014. V. 3. P. 8601.
  9. Smestad G.P., Gratzel M. // J. Chem. Educ. 1998. V. 75. P. 752.
  10. Straumal B.B., Mazilkin A.A., Protasova S.G. et al. // Phys. Rev. B. 2009. V. 79. P. 205206.
  11. Amekura H., Ohnuma M., Kishimoto N., Buchal Ch., Mantl S. // J. Appl. Phys. 2008. V. 104. P. 114309.
  12. Amekura H., Takeda Y., Kishimoto N. // Mater. Lett. 2011. V. 222. P. 96.
  13. Yang J., Liu X., Yang L. et al. // J. Alloys Compd. 2009. V. 485. P. 743.
  14. Shen Y., Li Z., Zhang X. et al. // Opt. Mater. 2010. V. 32. Iss. 9. P. 961.
  15. Zatsepin D., Zatsepin A., Boukhvalov D.W. et al. // J. Non-Cryst. Solids. 2016. V. 432. P. 183.
  16. Jiang C.Y., Sun X.W., Lo G.Q. et al. // Appl. Phys. Lett. 2007. V. 90. P. 263501.
  17. Privezentsev V.V., Makunin A.V., Batrakov A.A. et al. // Semiconds. 2018. V. 52. P. 645.
  18. Kim S., Kim H., Jung S. et al. // J. Alloys. Compd. 2016. V. 663. P. 419.
  19. Ziegler J.F., Biersack J.P. SRIM 2008 (http://www.srim.org).
  20. Pelleg J. // Solid Mechanics and Its Applications. Springer Series / Ed. Barber J.R. 2016. V. 221. P. 423.
  21. Lin B., Fu Z., Jia Y. // Appl. Phys. Lett. 2001. V. 79. P. 943.
  22. Rodnyi P.A., Khodyuk I.V. // Opt. Spectr. 2011. V. 111. Iss. 5. P. 776.
