Ignition of Self-Sustained Е×В Discharge; Ion Contribution to Understanding the Process

Full Text

1. ВВЕДЕНИЕ

Электрический разряд в газах, когда внешнего магнитного поля нет, детально исследован [1–3]. На его вольтамперной характеристике (ВАХ) выделяют токи, вызванные естественной радиацией, — область, названная темным разрядом. Далее, с увеличением тока, — различные режимы тлеющего разряда и дуговой разряд.

В настоящее время более широкое применение находят плазменные источники плазмы, ионов и электронов, в которых частицы и потоки плазмы извлекаются из разряда, в котором присутствуют скрещенные электрическое (Е) и магнитное (В) поля. Потоки плазмы, ионов и электронов используются как рабочие тела в технологических процессах нано- и микроэлектроники [4–7]; плазменные двигатели применяют при коррекции орбит космических аппаратов [8]; низкотемпературная газоразрядная плазма стала инструментом в медицине [9–11]. Разработаны различные магнетронные схемы, плазменные ускорители с анодным слоем (УАС; в английской литературе TAL — Thruster with Anode Layer) и стационарные плазменные двигатели (СПД).

В статьях [9–11] описаны результаты экспериментов по зажиганию самостоятельного E×B-разряда в аргоне, ксеноне и азоте, в которых в ионизации рабочего газа участвуют как первичные электроны, испускаемые катодом, так и вторичные, образующиеся в межэлектродной плазме. При этом измерялся ток разряда как индикатор зажигания. Получены зависимости U_ig = f(Pd) (U_ig — напряжение зажигания, Р — давление плазмообразующего газа, d — расстояние между электродами), которые похожи на классические кривые Пашена, но при совпадающих значениях параметра Pd они лежат ниже кривых, измеренных без магнитного поля; напряжение зажигания в присутствии магнитного поля становится меньше.

Для объяснения зависимостей параметров процесса зажигания разряда при наложении внешнего магнитного поля, начиная с вероятностных соображений Таунсенда [12], констатировалось, что число столкновений нейтральных частиц с электронами с ионизацией возрастает из-за увеличения длины пути электрона по спирали в магнитном поле, когда средняя длина свободного пробега уменьшается с l до l/(1 + ω²_HeT²) где ω_Hе — электронная циклотронная частота, Т — среднее время между столкновениями [13].

Роль магнитного поля в E×B-разряде рассматривалась в рамках концепции роста эквивалентного давления, приводящего к уменьшению величины U_ig. Однако удовлетворительного количественного согласия с результатами экспериментов теория не обеспечивала. Сближение данных получили при учете изменений обобщенного коэффициента ионизации в зависимости от напряженности магнитного поля [14]. Так, по мере увеличения магнитного поля (при так называемом магнитном зажигании) все большее значение приобретает захват вторично-эмиссионных электронов катодом. Валле [15] классифицировал области зажигания разряда в Е×В-полях в соответствии с участками траекторий движения электронов, на которых набирается достаточная для ионизации нейтралов энергия. Был получен большой набор кривых “обычного” U_ig = f(Pd) и магнитного U_ig = f(Вd) зажигания, где В — индукция магнитного поля. По мере увеличения магнитного поля происходил переход от обычного зажигания с высоким U_ig к магнитному зажиганию при значительно меньших напряжениях. То, что основным параметром, влияющим на процесс пробоя, является отношение B/n, где n — плотность нейтралов, подчеркивалось в обзоре [16] при введении концепции приведенного электрического поля (Е/n), в которой учитывался угол дрейфа электронов по отношению к вектору напряженности электрического поля Е.

Расчетным путем, учитывая конечное время релаксации энергии ускоренных в катодном слое электронов, найдено существование критических значений индукции магнитного поля и давления, ниже которых становится невозможным существование самостоятельного E×B-разряда [17].

О результатах работы, в которой исследовались временны́е характеристики процесса зажигания в УАС с внешним плазменным источником электронов (несамостоятельный разряд), сообщалось в статье [18]. Разряд возникает локально вблизи катода через 7 мкс после включения напряжения на разрядном промежутке. Выход на стационарный режим длится около 50 мкс. Пиковая плотность тока разряда регистрировалась в течение первых 25 мкс.

На одну из особенностей зажигания тлеющего разряда без магнитного поля обратил внимание Пеннинг [19]. Во время исследования процесса зажигания разряда в неоне им было показано, что напряжение зажигания значительно снижалось за счет добавки в неон малой доли примеси (от 0,0001 до 0,1%) ртути (Hg), криптона (Kr), аргона (Ar), водорода (H₂) или азота (N₂), которые вместе с неоном называют теперь пеннинговскими парами. Потенциалы ионизации φ_i партнеров неона равны соответственно 10.4, 13.3, 15.8, 15.4 и 15.5 эВ — более низкие, чем потенциал возбуждения неона (φ_met.Ne ≈ 16.7 эВ) в метастабильное долгоживущее состояние.

Такой же эффект наблюдался, если к аргону (φ_met.Ar ≈ 11.6 эВ) напускали I₂, Hg, Xe или Kr (φ_i соответственно 10.45, 10.4, 12.1, 14 эВ). Зависимости напряжения зажигания от n_adm (концентрации примеси) U_ig = f(n_adm) — это кривые, имеющие точку минимума по U_ig [20, 21]. При концентрации примеси n_adm ≥ 0.1n_pri, где n_pri — концентрация основного газа, эффект уменьшения U_ig не наблюдался.

Для создания плазменных источников, в которых частицы и потоки плазмы извлекаются из области E×B-разряда, необходимо знать условия зажигания разряда. Во всех ранних экспериментах под зажиганием понимался одностадийный процесс, когда появлялся ток самостоятельного или несамостоятельного аномального тлеющего E×B-разряда. Не регистрировались разряды, предшествующие аномальному тлеющему E×B-разряду, также как и различные режимы самостоятельного аномального тлеющего E×B-разряда по аналогии с известными типами разрядов без магнитного поля (стационарные темный, коронный, нормальный и аномальный тлеющие разряды).

Ранние исследования проводились, когда в качестве плазмообразующего газа использовался “моногаз”, — однокомпонентная газовая плазмообразующая среда. В то же время есть плазменные устройства, например плазменные масс-сепараторы, плазменные лазеры, в которых рабочий газ — это многокомпонентная смесь. Особенности зажигания E×B-разряда в многокомпонентной среде также не определены.

Поэтому работа, результаты которой изложены в предлагаемой статье, была посвящена определению связи между значениями электрического напряжения, магнитной индукции и давления рабочей газовой среды в межэлектродном промежутке УАС при зажигании самостоятельного E×B-разряда как в однокомпонентных инертных газах, так и в их смесях, а также поиску возможных новых режимов реализации разрядов и особенностей их зажигания.

2. ЗАЖИГАНИЕ Е×В-РАЗРЯДА В ОДНОКОМПОНЕНТНОЙ ГАЗОВОЙ СРЕДЕ

Источник многокомпонентного потока ионов, который использовался в данной работе, это УАС — ускоритель с анодным слоем (рис. 1). Он предназначен для работы в составе плазмооптического масс-сепаратора с фокусирующим электрическим полем и разделением многокомпонентного потока ионов на три части (ПОМС-E-3) [22].

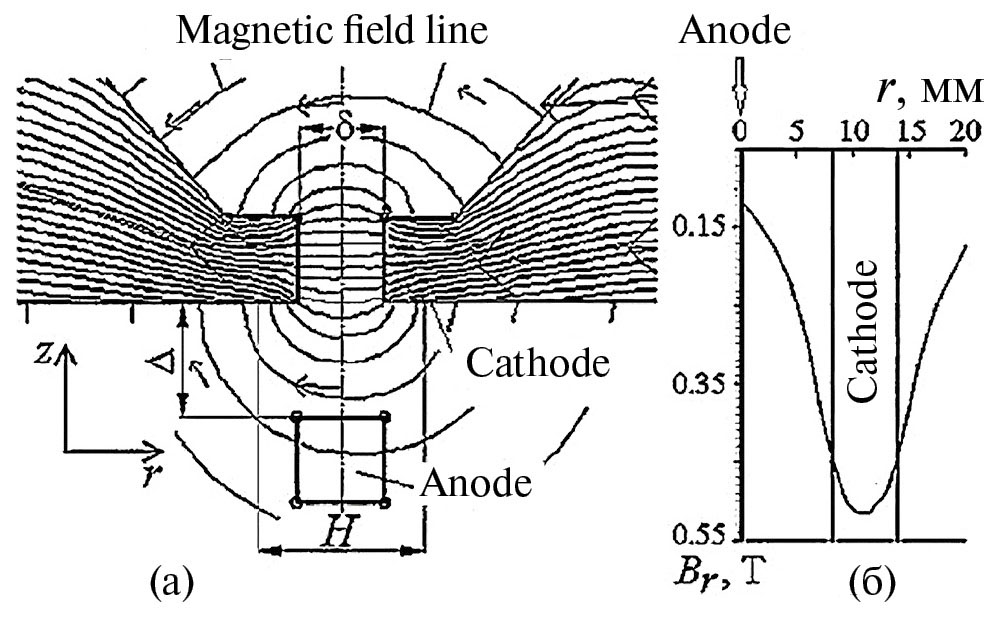

Рис. 1. (а) — Схема разрядного промежутка УАС; (б) — пример распределения радиальной компоненты индукции магнитного поля вдоль разрядного промежутка; d = 6 мм; D = 10 мм; Н ≈ 14 мм — область эмиссии электронов с поверхности катода

Основная стадия масс-сепарации в ПОМС-E-3 — это сообщение ионам в поперечном (радиальном) к направлению движения ионов магнитном поле максимально возможной азимутальной скорости, что требует магнитных полей со значительной индукцией: В_az ≤ Тл. Кроме того, для оптимизации работы ПОМС-Е-3 энергию ионов многокомпонентного потока ионов нужно минимизировать. Поэтому первой задачей, решаемой в нашей работе, стало нахождение условий зажигания Е×В-разряда при В_az ~ 1 Тл и наименьших значениях разрядного напряжения в УАС.

Зажигание Е×В-разряда — плазменный процесс, начинающийся с пробоя и заканчивающийся выходом на стационарный аномальный тлеющий Е×В-разряд. Процесс характеризуется кривыми зажигания: классической по Пашену U_ig = f(Pd) и специфичными для Е×В-разряда, в которые входит В_ig — индукция зажигания, U_ig = f(B_ig), В_ig = f(U_ig) и В_ig = f(Pd).

Для перечисленных во введении устройств с E×B-разрядом характерно их использование при давлениях рабочего плазмообразующего газа Р ≤ 10^–4 Торр, поэтому можно уточнить, имея в виду классические кривые Пашена, что для E×B-разряда зависимость В_ig = f(U_ig) и другие — это левые ветви кривых зажигания. В качестве B_ig в экспериментах принимались значения радиальной компоненты магнитной индукции в месте рождения электронов — на катоде. Они рассчитывались по измеренному в момент пробоя току в цепи катушки, создающей магнитное поле в УАС.

Напряжение зажигания U_ig — это значение напряжения на аноде УАС в момент пробоя. Одним из источников информации о пробое был индукционный датчик — пояс Роговского без внешней интегрирующей RC-цепочки, охватывающий линию питания анод–катод УАС. Параметры датчика: внутренне сопротивление r = 0.14 Ом, индуктивность L = 3.049 мГн, ёмкость С = 8.78 мкФ; нагрузочное сопротивление R = 10 кОм включено параллельно L пояса.

Токовый сигнал с пояса Роговского, пропорциональный производной по времени тока в плазме, в режиме одиночного запуска регистрировали с помощью осциллографа TDS2024 на развертках от 5 мкс/дел до 1 мс/дел.

Второй вариант индикатора зажигания, ранее для этой цели не использовавшийся, — это датчик ионного тока, формируемого ионами, покидающими УАС через кольцевое отверстие в катоде. В качестве ионного датчика использовался коллектор энергоанализатора с задерживающим потенциалом (ЭЗП; RFA — Retarding Field Analyzer в английской литературе), работающего в комплексе с системой управления и регистрации [23–25] и установленный на выходе из катода УАС.

Фотографии типичных сигналов с экрана осциллографа показаны на рис. 2. Стрелкой отмечен момент зажигания разряда. Сигнал с пояса Роговского позволяет точно определить момент зажигания. По сигналу с датчика ионного тока определялась полная длительность процесса зажигания τ ~ 0.5–2.5 мс, зависящая от режима зажигания разряда.

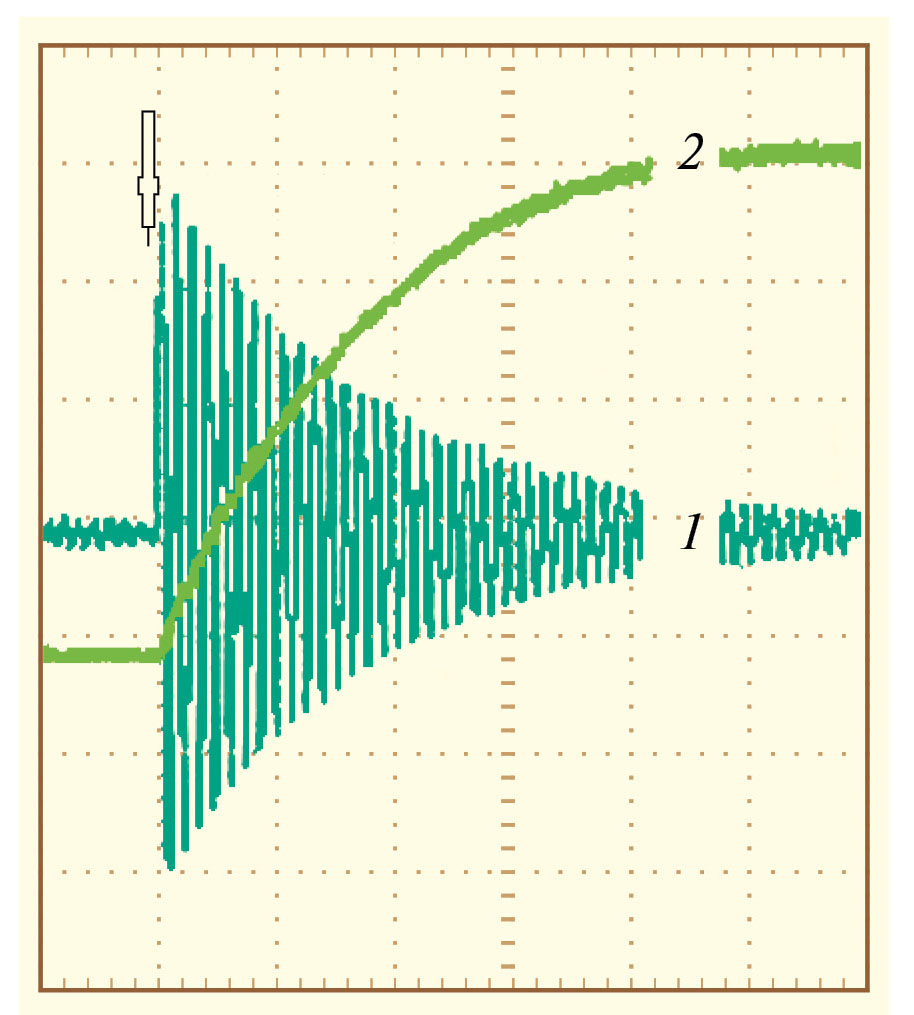

Рис. 2. Неон, скорость напуска q = 120 sccm, U_ig = 840 В, B_ig = 0.24 Тл; кривая 1 — сигнал с пояса Роговского; 2 — сигнал с ионного датчика; масштаб по оси времени M = 250 мкс/дел

Для аномального тлеющего разряда в УАС, на котором проведены описываемые эксперименты, кривые зажигания — наиболее интересные для E×B-разряда зависимости В_ig = f(U_ig) — показаны на рис. 3а.

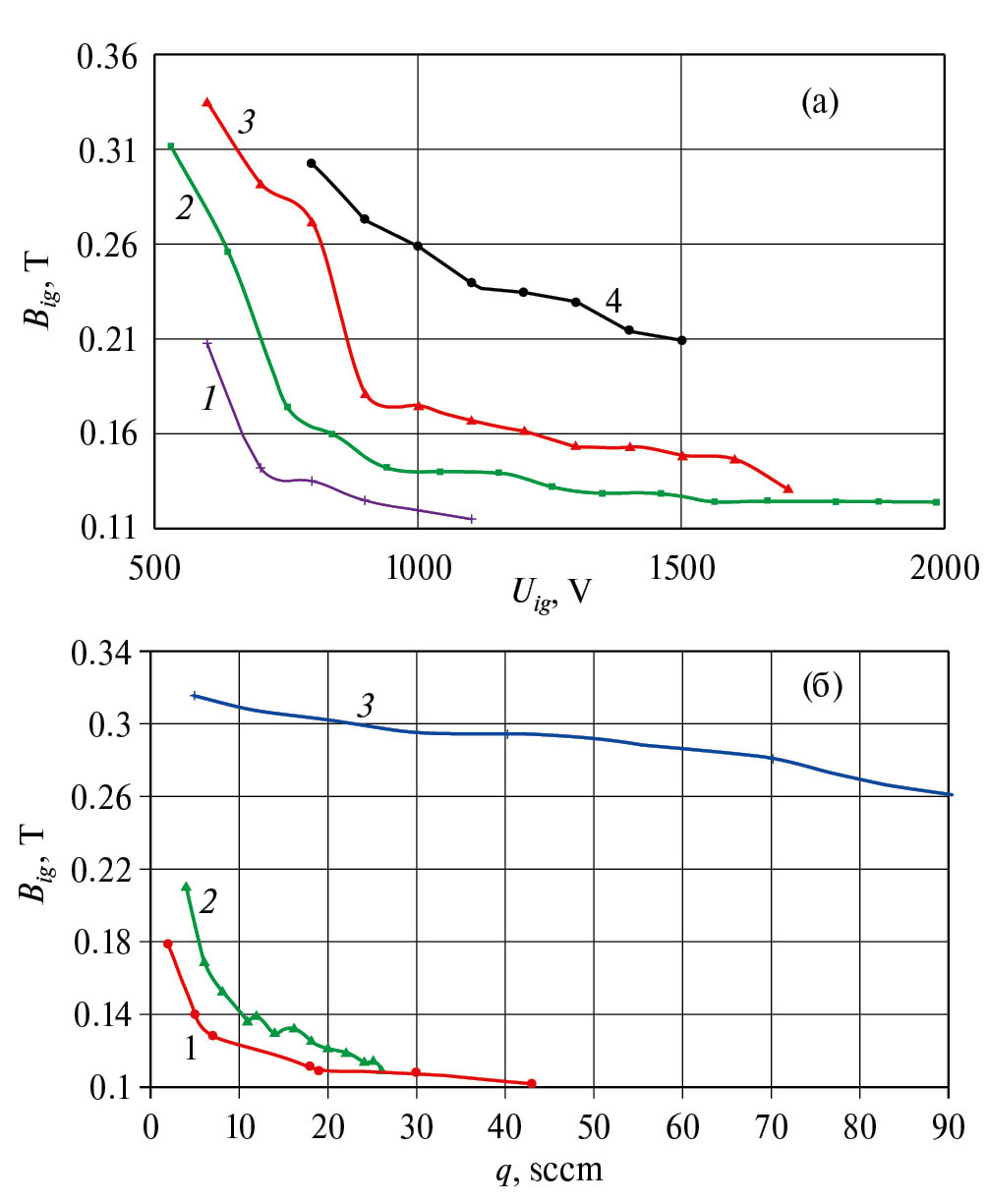

Рис. 3. Левые ветви кривых зажигания E×B-разряда в УАС при U_ig ≈ 840 В: (а) – 1 — Kr (q = 5 sccm), 2 — Ar (q = 10 sccm), 3 — Ne (q = 60 sccm), 4 — Ne (q = 50 sccm); (б) – 1 — Kr, 2 — Ar, 3 – Ne. Здесь и далее на всех рисунках параметр q выражен в единицах sccm (стандартные кубические сантиметры в минуту при плотности, определяемой стандартными условиями для температуры и давления)

Диапазон по U_ig снизу ограничен значениями, меньше которых зажигания нет; сверху — развитием в УАС дугового разряда. Магнитное поле явно способствует зажиганию при малых U_ig; с ростом U_ig необходимая для пробоя величина В_ig, особенно для легко ионизируемых газов, быстро спадает. Для аргона (кривая 2 на рис. 3а) основной спад B_ig примерно в 1.6 раза проходит при росте U_ig от 700 В до 850 В.

Параметром, эквивалентным давлению, в данной работе является принятая для плазменных ускорителей величина — скорость напуска газа q. Диапазон изменения скорости напуска для разных рабочих плазмообразующих газов разный. Для криптона, например, q(Kr) ≤ 12 sccm; для неона q(Ne) ≤ 120 sccm.

Верхний предел q для всех газовых смесей q_max соответствует давлению газа P ≈ (2–2.5) ⋅ 10^–4 Торр; при q = q_max происходит электрический пробой разрядного промежутка. Рост скорости напуска газов ведет к уменьшению B_ig и U_ig (ср. на рис. 3а кривые 3 и 4 для Ne). На рис. 3б показаны зависимости В_ig = f(q).

Рост скорости напуска (давления) ожидаемо уменьшает необходимую для зажигания разряда индукцию магнитного поля.

Для каждого из газов, при изменении как U_ig, так и q получены свои критические значения В_ig.cr, ниже которых при заданных рабочих величинах U_ig и q зажигание разряда не происходит. При наибольших для каждого из рабочих газов значений U_ig и q зажигание разряда практически не зависит от магнитного поля.

3. ЗАЖИГАНИЕ Е×В-РАЗРЯДА НА СМЕСЯХ ГАЗОВ

Эффективная работа плазменного масс-сепаратора — это и генерация максимально возможной плотности ионов n_i в многокомпонентном потоке. Одним из способов увеличения n_i относительно плотности, получаемой в процессе столкновений электронов и атомов с ионизацией, является ионизация при реакциях обмена энергией между атомами, находящимися в основном и метастабильном возбужденном состояниях, таких как

Ne_met + Ar → Ne + Ar⁺ + e + ∆W (∆W — избыточная энергия).

Время жизни некоторых ионов в метастабильном состоянии много больше времен пролета ионов рабочего пространства УАС. Поэтому второй задачей нашей работы стало исследование особенностей пеннинговской ионизации в Е×В-разряде УАС. В нашем случае пеннинговскими парами [19–21, 26] являются смеси неона с аргоном или криптоном, в которых потенциал возбуждения неона в метастабильное состояние φ_met.Ne ≈ 16.7 эВ превышает потенциалы ионизации аргона (15.68 эВ) и криптона (14 эВ).

Естественное, по Пеннингу, поведение кривой зажигания B_ig = f(q) — уменьшение необходимого для зажигания разряда вклада энергии со стороны магнитного поля — обнаружено при добавке к неону криптона или аргона как примеси; значения B_ig монотонно спадают с ростом q_Ar и q_Kr (рис. 4). Здесь q_Ne = 60 sccm, поэтому напуск Kr или Ar с q ≈ 10 sccm дает незначительное относительное увеличение полного давления.

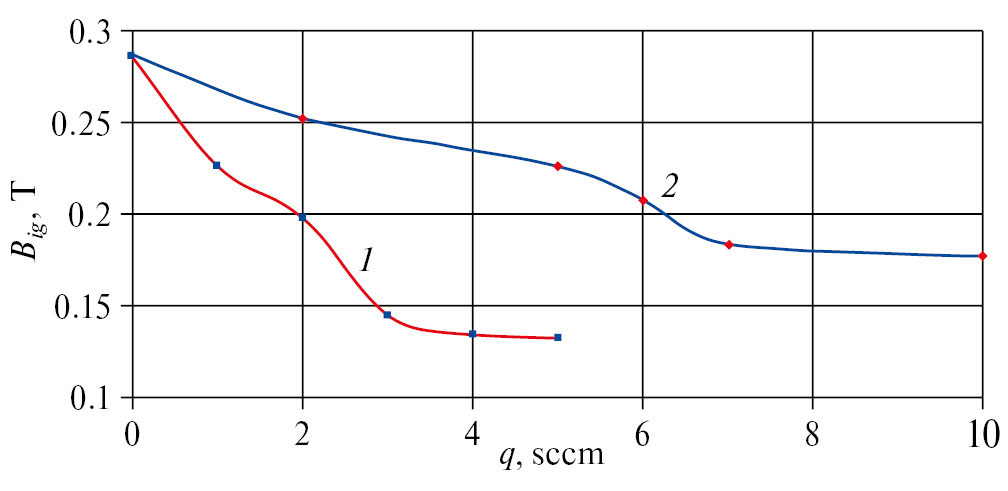

Рис. 4. Левые ветви кривых зажигания: 1 — Ne (q = 60 sccm) плюс Kr, скорость напуска которого изменялась (q — var); 2 — Ne (q = 60 sccm) + Ar (q — var); U_ig ≈ 825 В

На рис. 5a приведены кривые В_ig = f (U_ig) для двух- и трехкомпонентных смесей аргона, криптона и неона. При заданных скоростях напуска газов наименьшие критические магнитные поля и наиболее широкий рабочий диапазон обнаружены для трехкомпонентной смеси плазмообразующих газов. Увеличение скоростей напуска сдвигает графики вниз, не изменяя характера зависимости В_ig = f (U_ig).

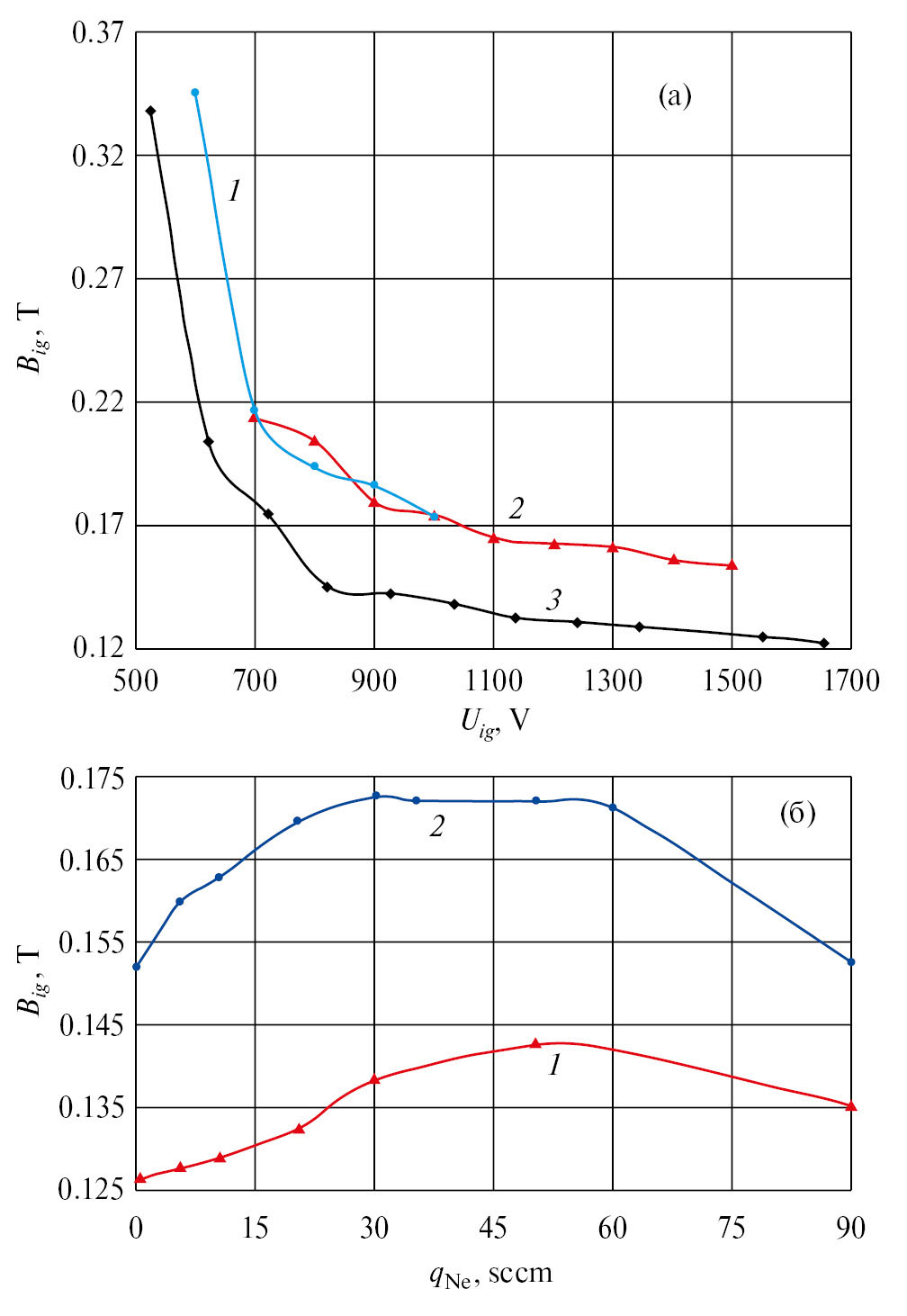

Рис. 5. (а) — набор левых ветвей кривых зажигания для смесей аргона, криптона и неона: кривая 1 — Kr (q = 3 sccm) + Ne (q = 30 sccm); 2 — Ar (q = 5 sccm) + Ne (q = 30 sccm); 3 — Kr (q = 3 sccm) + Ar (q = 3 sccm) + Ne (q = 40 sccm); (б) — зависимости B_ig = f(q): 1 — Kr (q = 7 sccm) + Ne (q — var); 2 — Ar (q = 10 sccm) + Ne (q — var); U_ig ≈ 830 В

Однако если неон был добавкой к аргону или криптону, индукция зажигания возрастала, пока скорости напуска неона не достигали величины q_Ne ~ 45 sccm, а далее — монотонно спадала, достигая при q_Ne ~ 90 sccm значений, примерно соответствующих q_Ne ~ 0 (рис. 5б).

Обнаружено: когда рабочая среда — это смесь газов, поведение индукции зажигания при изменении скорости напуска существенно другое по сравнению с В_ig = f(q_ig) для моногазовых рабочих сред (см. рис. 3б).

4. ДВОЙНАЯ СТРУКТУРА ТОКА ПРИ ЗАЖИГАНИИ РАЗРЯДА

На рис. 2 приведен пример сигнала с коллектора ионов ЭЗП (кривая 2), когда все сетки энергоанализатора имеют нулевой потенциал — нет воздействия электрических полей на поток частиц, проникающих в ЭЗП. Временное разрешение ∆t ≈ 10^–7 c здесь определяется осциллографом; по сигналу есть возможность определить полное время зажигания разряда.

Когда ЭЗП работал в своем основном режиме – энергоанализатора с рабочими потенциалами сеток – было замечено, что ионный ток с коллектора вблизи момента зажигания разряда имеет двойную структуру, поэтому нами проведен эксперимент по более подробному исследованию временной динамики ионного сигнала. Её в течение времени до 100 с есть возможность наблюдать, когда ЭЗП работает совместно с системой регистрации [24].

В режиме измерения энергетических спектров ионов на анализирующую сетку ЭЗП подается напряжение, растущее ступенчато со скоростью dU_ЭЗП / dt ≤ 3 ⋅10² В/с, т.е. напряжение увеличивается не быстрее, чем на 9 В каждые 30 мс; минимальная длительность ступени — 10 мс. Теперь при измерении зависимостей В_ig = f(U_ig) временное разрешение будет определяться длительностью ступени напряжения ∆t_ЭЗП.

Получение кривой зажигания начиналось с выбора и фиксации U_ig и затем медленно, для наглядной визуализации изменения тока ионов во времени, увеличивалось магнитное поле в УАС до момента появления бросков ионного тока на коллекторе ЭЗП – первого, а затем и второго пробоя разрядного промежутка.

На рис. 6а приведен пример ионного сигнала, в котором есть двойная структура, что эквивалентно и двойной структуре разрядного тока. Здесь магнитное поле плавно изменялось в диапазонах от 0 до точки А — начала первого скачка тока — пробоя газового промежутка, и между точками С* (ориентировочно) и С — до второго скачка тока, длительности которых не превышают ∆t ~ 50 мкс. Почеркнем, что исходным состоянием для первого скачка тока является нейтральный газ; для второго — плазма. На участках осциллограммы после точки А до точки C* и после точки С — магнитное поле не изменялось. За скачками I и II следуют два стационарных состояния горения аномального тлеющего разряда (участки BC и FG на рис. 6a).

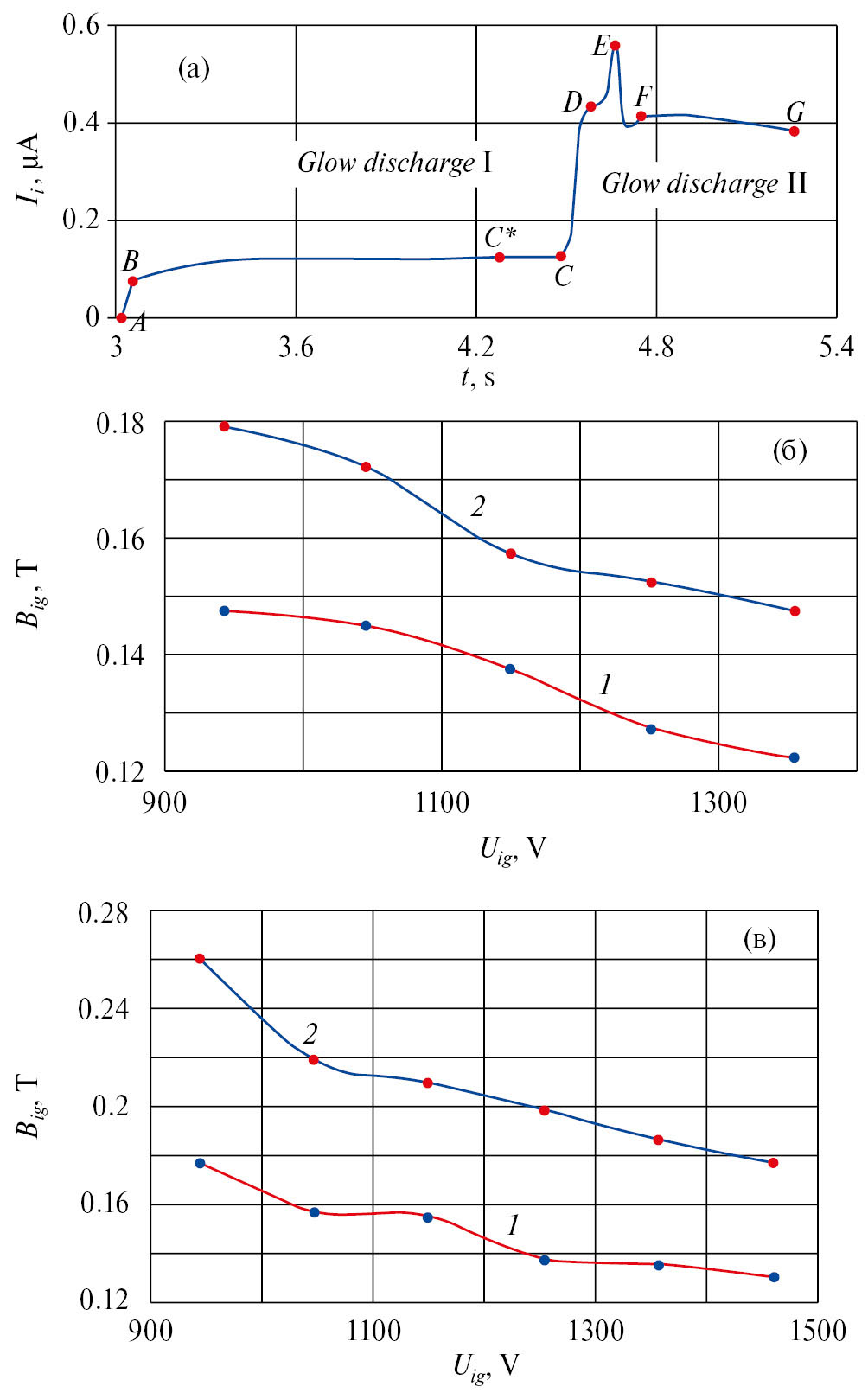

Рис. 6. (а) — ионный ток в процессе зажигания Е×В-разряда: аргон (q = 5 sccm), dU_ЭЗП/dt = 2 В/30 мс, U_ig = 940 В, В_Iig = 0.145 Тл, В_IIig = 0.172 Тл; b — B_ig = f(U_ig) для смеси Kr (q = 4 sccm) + Ne (q = 50 sccm): 1 — режим I (зажигание газ → плазма), 2 — режим II (зажигание плазма → плазма); (б) — B_ig = f(U_ig) для Ne (q = 70 sccm): кривая 1 — газ–плазма (режим I), 2 — плазма–плазма (режим II)

Измеренные отношения амплитуд скачков ионных токов в разные режимы горения составляют I_II /I_I ≈ 2÷11.

Необходимо отметить, что поведение тока на участке ВС — это суммарный эффект: спад тока, определяемый ростом задерживающего потенциала ЭЗП (для кадра, приведенного на рис. 6а, изменение на участке ВС ∆U_ЭЗП ≈ 95 В), плюс некоторый прирост тока в процессе выхода на стационарный уровень тлеющего разряда в режиме горения I (см. разд. 5, рис. 8а).

На рис. 6б даны кривые зажигания Е ×В-разрядов в режимы горения I и II, полученные последовательно (в одном кадре) при медленном увеличении индукции магнитного поля на смеси криптона и неона. На смеси газов реализуются токи разряда, большие по сравнению с разрядами на моногазах. На рис. 6с показаны кривые зажигания для режимов I и II в неоне.

Измерение плавающего потенциала с помощью плоского ленгмюровского зонда (диаметр приемной поверхности 0.4 мм), установленного на внутреннем срезе катода УАС, позволило определить зависимости плавающего потенциала U_fl от рабочего давления и величины индукции магнитного поля. По принятой классификации зонд в плазме УАС работает в бесстолковительном режиме, так как λ_еа >> r_p, r_De, r_Lе, где длина свободного пробега электронов относительно столкновений с нейтралами (давление Р = 10^–4 Торр, W_e = 25 эВ) λ_еа ≈ 5 м; характерный размер зонда r_p = 0.02 см, дебаевский радиус электронов (25 эВ, 5 ⋅10⁶ см^–3) r_De ≈ 1.7 см; ларморовский радиус электронов в прикатодной области (25 эВ, 3 кГс) r_Lе ≈ 5.6 ⋅10^–3 см.

Отметим, что плоскость собирающей поверхности зонда параллельна силовым линиям магнитного поля, так как вблизи катода на оси разрядного канала существует практически только радиальная компонента магнитного поля B_rK. Эффективная собирающая поверхность зонда вытянута вдоль силовых линий магнитного поля по радиусу, поэтому зона прихода электронов вдоль оси разрядного канала зафиксирована примерно в плоскости катода, для которой мы и сообщаем измеренную зависимость I_e = f(U_p) электронного тока на зонд от потенциала зонда.

По величине U_fl можно оценить потенциал плазмы U_pl, когда, например, рабочим газом был аргон, $U_{pl.Ar}\approx U_{fl}+\mathrm{5,2}\frac{k_B{T}_e}{e}$ (k_B — постоянная Больцмана). Функциональные зависимости U_fl и U_pl от рабочего давления и величины индукции магнитного поля получаются одинаковыми.

В качестве нижней оценки температуры (энергии) электронов мы брали k_BT_e = φ_i, где φ_i = 15.68 эВ для аргона. Данные сведены на рис. 7. Потенциал плазмы в прикатодной области растет в 1.65 раза при росте индукции магнитного поля на катоде В_K от 0.089 до 0.477 Тл (рис. 7а) и заметно падает при увеличении давления плазмообразующего газа — на рис. 7б приведена зависимость U_pl = f(P) при изменении давления от 4 ⋅10^–5 до 2.2 ⋅10^–4 Торр.

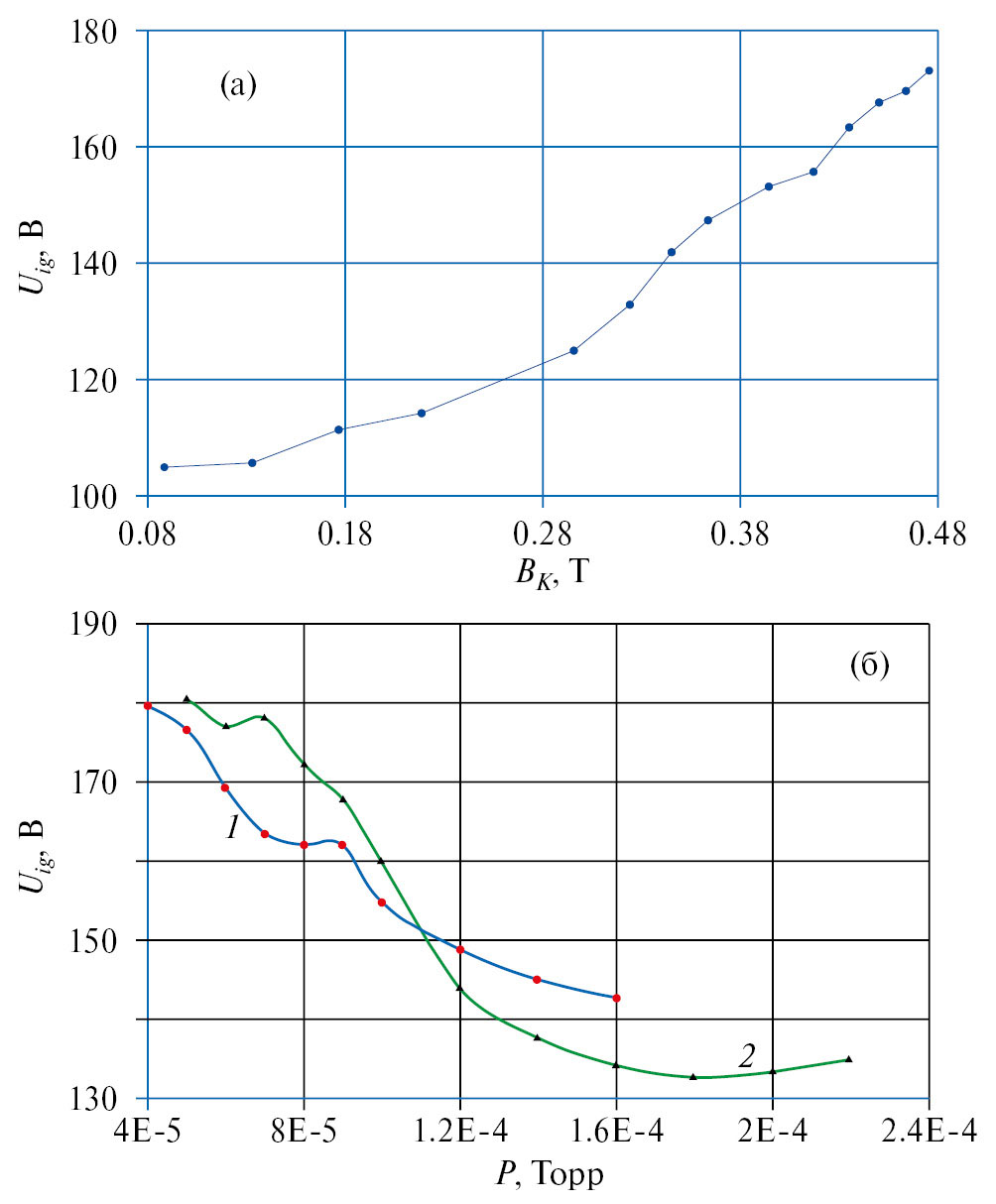

Рис. 7. Потенциал плазмы в прикатодной области, аргон: (а) — Р = 9 ⋅ 10^–5 Торр, U_d = 1160 В; (б) — 1 — B_K = 0.427 Тл, U_d = 1160 В; 2 — B_K = 0.45 Тл, U_d = 670 В

5. РАСПРЕДЕЛЕНИЯ ИОНОВ ПО ЭНЕРГИИ В МОМЕНТ ЗАЖИГАНИЯ Е×В-РАЗРЯДА

Распределения ионов по энергии измеряли с помощью ЭЗП на выходе из катода УАС. Время запуска ЭЗП синхронизировалось с моментом зажигания разряда. Изменяя во времени напряжение на анализирующей сетке (dU_ЭЗП/dt), можно было на коллекторе ЭЗП видеть ионы с энергиями 50 eV ≤ W_i ≤ eU_A, где U_A — напряжение на аноде УАС в момент зажигания (U_A = U_ig). Так, при dU_ЭЗП /dt = (2 В) / (50 мс) регистрировались ионы с энергиями W ≤ 150 эВ; при dU_ЭЗП /dt = (4 В)/(10 мс) — с энергиями W ≥ 700 эВ.

Ионы рождались в процессе столкновений электронов с атомами рабочего газа в разных точках разрядного промежутка и, соответственно, ускорялись до различных энергий. Если запуск ЭЗП запаздывал относительно момента зажигания разряда, то из спектров ионов по энергии “исчезали” ионы с энергиями W ≤ eU_ЭЗП.

На рис. 8а показан ток ионов I, а на рис. 8б — соответствующий ему спектр ионов (–dI/dW) по энергии. Здесь запуск ЭЗП практически совпал с моментом зажигания разряда. Структура тока — с двойным скачком. На спектре явно выделен пик ионов с энергиями 80 ≤ W ≤ 130 эВ, рожденных в прикатодной области.

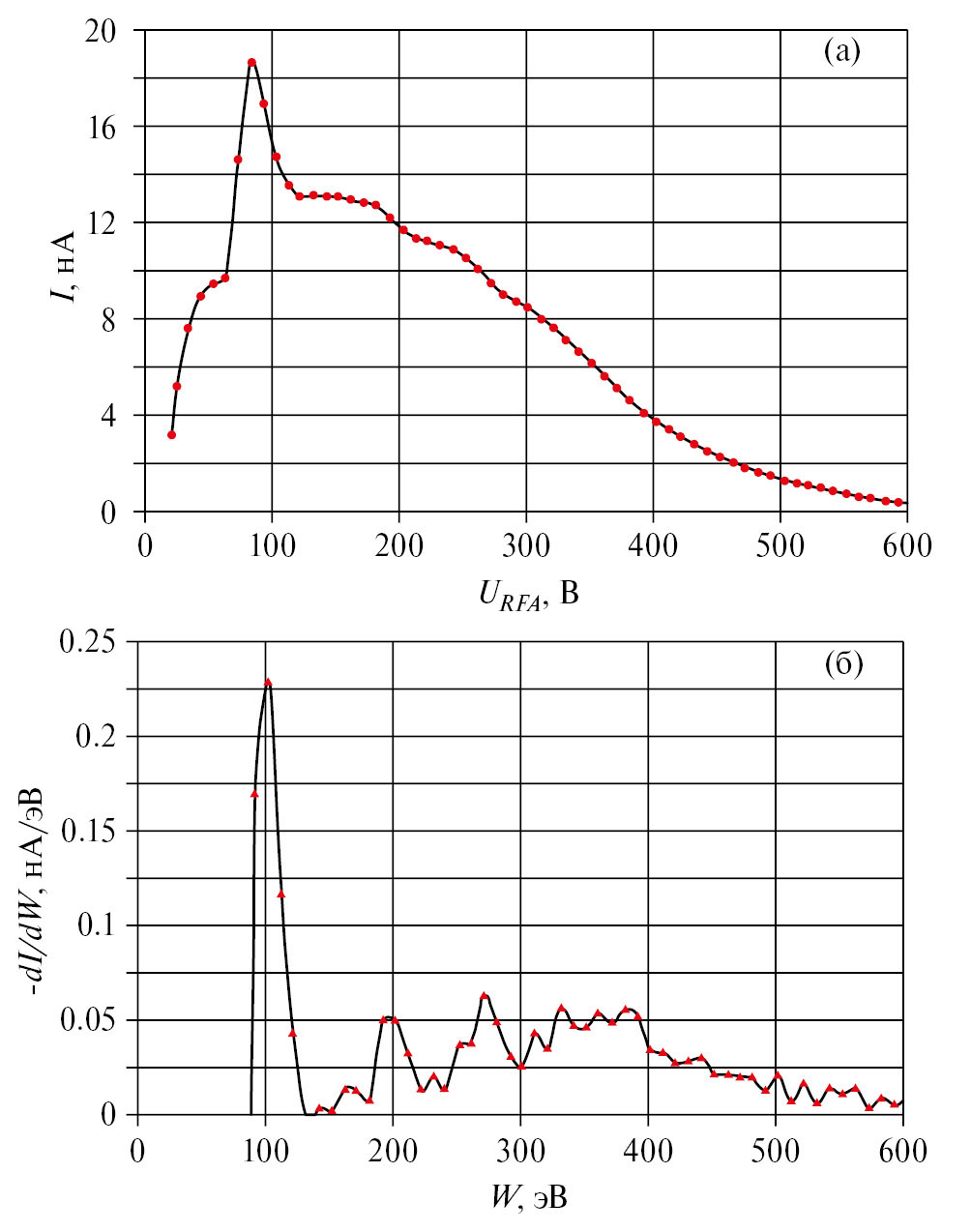

Рис. 8. (а) — ток ионов с коллектора ЭЗП; (б) — энергетический спектр ионов. U_ig = 800 В, B_ig = 0.184 Тл; аргон, q = 12 sccm; dU_ЭЗП/dt = 10 В / 20 мс

6. ОБСУЖДЕНИЕ РЕЗУЛЬТАТОВ

Существование двух скачков тока — инициирующего аномальный тлеющий разряд (первый скачок – в режим горения I) и уже в режиме аномального тлеющего разряда – прыжок в режим горения II – можно назвать принципиальным отличием стадии зажигания Е×В-разряда от стадии зажигания тлеющего разряда без магнитного поля. Аналогия с плавным переходом при росте напряжения на электродном промежутке из режима “нормальный тлеющий разряд” в режим “аномальный тлеющий разряд” в случае, когда магнитного поля нет, может рассматриваться лишь как формальная.

Плазменный скачок разрядного тока (в режим горения II) проходит после перестройки потенциала в прикатодной области. Перед первым скачком были одни макроскопические значения магнитного поля и электрического потенциала в прикатодной области (области инициирования зажигания), а после него – уже другие условия для реализации второго режима зажигания (плазма — плазма).

В момент зажигания разряда формируется прикатодный скачок потенциала, на котором электроны, эмитированные из катода в результате вторичной ион-электронной и автоэлектронной эмиссий, набирают энергию, достаточную для ионизации. Это согласуется с данными о начальной фазе зажигания несамостоятельного Е×В-разряда [18]: через 7 мкс после включения напряжения разряд возникает вблизи катода. Далее по направлению к аноду, судя по нашим ионным спектрам, потенциал почти постоянный, электрическое поле слабое, поэтому ионов в этой зоне мало. Ближе к середине разрядного промежутка формируется плазменный столб с заметным электрическим полем, где “собирается” некоторое количество электронов — эмиссионных и плазменных. Прианодного скачка потенциала еще практически нет.

Зависимости B_igI = f(U_ig) и B_igII = f(U_ig), полученные в одном цикле зажигания разряда, подобны друг другу, что говорит о схожести физических процессов, происходящих при зажигании в режимы горения I и II.

Зажигание самостоятельного Е×В-разряда — длинный во времени τ ~ 10^–3 с процесс. Из приведенных экспериментальных данных можно оценить коэффициент диффузии электронов поперек магнитного поля: D_е⊥ = ∆²/τ ≈ 10^–1 м²/с. Классический коэффициент диффузии D_е⊥ можно оценить и расчетным путем, если принять, что при одном столкновении частица может смещаться на максимальное из возможных расстояние — ларморовский радиус ρ_Не: $D_{e\perp }={\rho }_{He}^2{\nu }_{ea}$, где ν_ea – частота упругих столкновений электронов с нейтралами. При В = 0.2 Тл, Т_е = 25 эВ, что обеспечивает ионизацию неона (у него самый большой φ_i ≈ 21.47 эВ из используемых газов), ρ_Не ≈ 3,5 ⋅10^–3 м. Тогда частота столкновений электронов с атомами ${\nu }_{ea}=D_{e\perp }/{\rho }_{He}^2\approx 8\cdot {10}^3$ с^–1. Чтобы обеспечить такую ν_ea, достаточно установить давление Р_n = 1.4 ⋅10^–6 Торр, что много меньше Р ≤ 2 ⋅10^–4 Торр — рабочих давлений в эксперименте. Это показывает возможность реализации диффузионного механизма зажигания самостоятельного Е×В-разряда в УАС с учетом плазменных эффектов в процессе зажигания в режим горения II.

Различие в поведении пеннинговских пар при изменении их роли в паре — основной газ или примесь – объясняется различной степенью влияния разряда на распределение потенциала в прикатодной области, формирование которого в процессе зажигания самостоятельного Е×В-разряда проходит по-разному для каждой рабочей газовой среды.

Когда неон — основной газ, зажигание разряда проходит при В_ig ≥ 0.28 Тл. При этом формируется прикатодный слой потенциала толщиной D < 3 мм величиной около ∆φ ≥ 30 В. Если легко ионизуемые компоненты (Ar, Kr) — основной газ, то зажигание разряда происходит при В_ig ≤ 0.17 Тл и ∆φ не превышает 15–20 В, что делает маловероятным ионизацию неона и его возбуждение в метастабильное состояние. Такие экспериментальные данные говорят об условности подхода эквивалентного давления [13, 14], с одной стороны, а с другой — расшифровывают его содержание.

7. ЗАКЛЮЧЕНИЕ

Изучение временной динамики сигналов с индукционного датчика позволило получить кривые зажигания Е×В-разряда (моменты зажигания), связывающие напряжение, индукцию зажигания и давление плазмообразующих газов в случае как одно-, так и двух- и трехкомпонентных смесей инертных газов.

Показано, что поток ионов, покидающих зону Е×В-разряда, может быть информативным индикатором процесса зажигания — появления плазмы в промежутке анод–катод УАС. Данные с коллектора ионов определили полную длительность процесса зажигания.

Работая с ионным сигналом, при зажигании “магнитным полем” в дополнение к известному традиционному скачку разрядного тока, изменяющемуся от нуля (точка А на рис. 6а) до некоторого тока I₁ (точка В на рис. 6а) — в режим горения I был обнаружен второй скачок СЕ — в режим горения II (рис. 6а), который проходит уже в плазме тлеющего Е×В-разряда. То есть в эксперименте наблюдался пороговый эффект резкого увеличения проводимости (тока) разрядного промежутка УАС, заполненного плазмой, который инициировался растущим магнитным полем.

Показан различный характер зажигания разряда для пеннинговских пар при изменении роли газа в смеси (основной или примесь), который определяется, в числе иного, особенностями формирования распределения электрического потенциала в прикатодном слое.

Уменьшение необходимой для зажигания разряда индукции магнитного поля наблюдалось при добавке примеси легко ионизируемого газа (криптон, φ_Kr = 14 эВ; аргон, φ_Ar = 15.68 эВ) к неону, у которого потенциал ионизации φ_Ne = 21.47 эВ, заметно больше (см. рис. 4). Но если к криптону или аргону добавлялся сравнительно трудно ионизируемый неон, то кривая магнитного зажигания В_ig = f(U_ig) — это кривая с максимумом при определенном значении скорости напуска неона (см. рис. 5б). В том же диапазоне скоростей напуска неона (5÷90 sccm), когда он был единственным плазмообразующим газом (см. рис. 3б), кривая В_ig = f(U_ig) монотонно спадала при росте q_Ne.
