Heat Load onto the Globus-M2 Tokamak Wall
due to Fast Ion Loss during Development
of Toroidal Alfvén Eigenmodes

N. N. Bakharev; Бахарев Н. Н.; I. M. Balachenkov; Балаченков И. М.; V. I. Varfolomeev; Варфоломеев В. И.; V. K. Gusev; Гусев В. К.; E. O. Kiselev; Киселев Е. О.; G. S. Kurskiev; Курскиев Г. С.; A. D. Melnik; Мельник А. Д.; V. B. Minaev; Минаев В. Б.; I. V. Miroshnikov; Мирошников И. В.; Yu. V. Petrov; Петров Ю. В.; N. V. Sakharov; Сахаров Н. В.; O. M. Skrekel; Скрекель О. М.; A. Yu. Telnova; Тельнова А. Ю.; V. A. Tokarev; Токарев В. А.; E. A. Tukhmeneva; Тюхменева Е. А.; F. V. Chernyshev; Чернышев Ф. В.; P. B. Shchegolev; Щеголев П. Б.; A. Yu. Yashin; Яшин А. Ю.

doi:10.31857/S0367292123600905

Heat Load onto the Globus-M2 Tokamak Wall due to Fast Ion Loss during Development of Toroidal Alfvén Eigenmodes

作者: Bakharev N.N.¹, Balachenkov I.M.¹, Varfolomeev V.I.¹, Gusev V.K.¹, Kiselev E.O.¹, Kurskiev G.S.¹, Melnik A.D.¹, Minaev V.B.¹, Miroshnikov I.V.¹, Petrov Y.V.¹, Sakharov N.V.¹, Skrekel O.M.¹, Telnova A.Y.¹, Tokarev V.A.¹, Tukhmeneva E.A.¹, Chernyshev F.V.¹, Shchegolev P.B.¹, Yashin A.Y.¹
隶属关系:
1. Ioffe Institute, Russian Academy of Sciences
期: 卷 49, 编号 12 (2023)
页面: 1317-1326
栏目: TOKAMAKS
URL: https://journals.rcsi.science/0367-2921/article/view/233140
DOI: https://doi.org/10.31857/S0367292123600905
EDN: https://elibrary.ru/APGRRA
ID: 233140

如何引用文章

全文:

详细
作者简介
参考
补充文件
统计

详细

The results of experiments are described, which were performed at the Globus-M2 tokamak and
aimed at studying the fast ion loss at the outer tokamak wall due to fast ions interaction with the toroidal

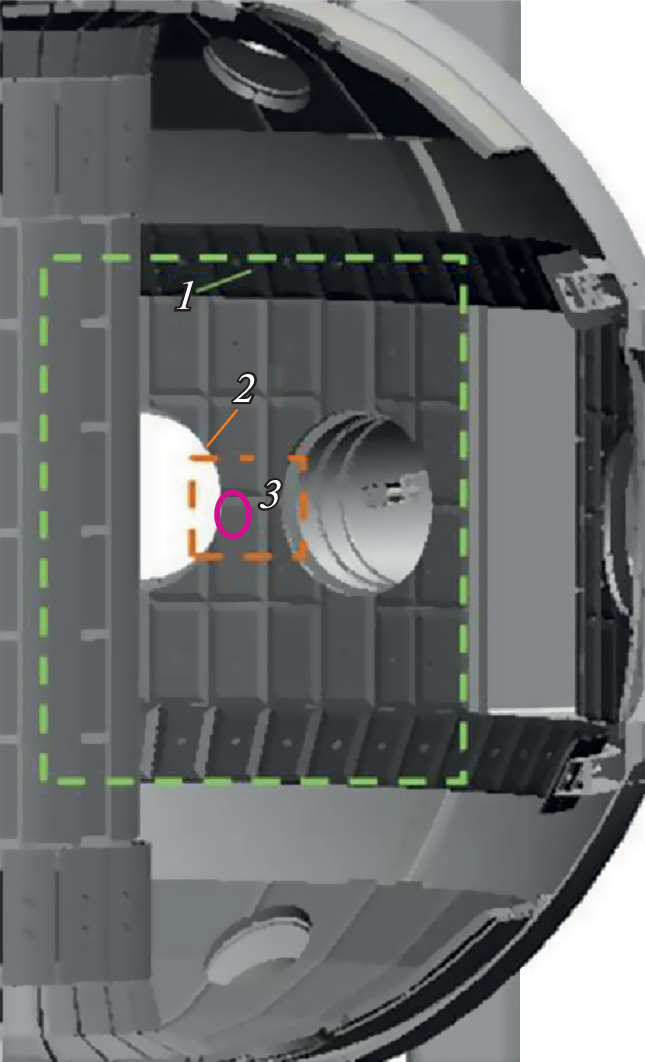

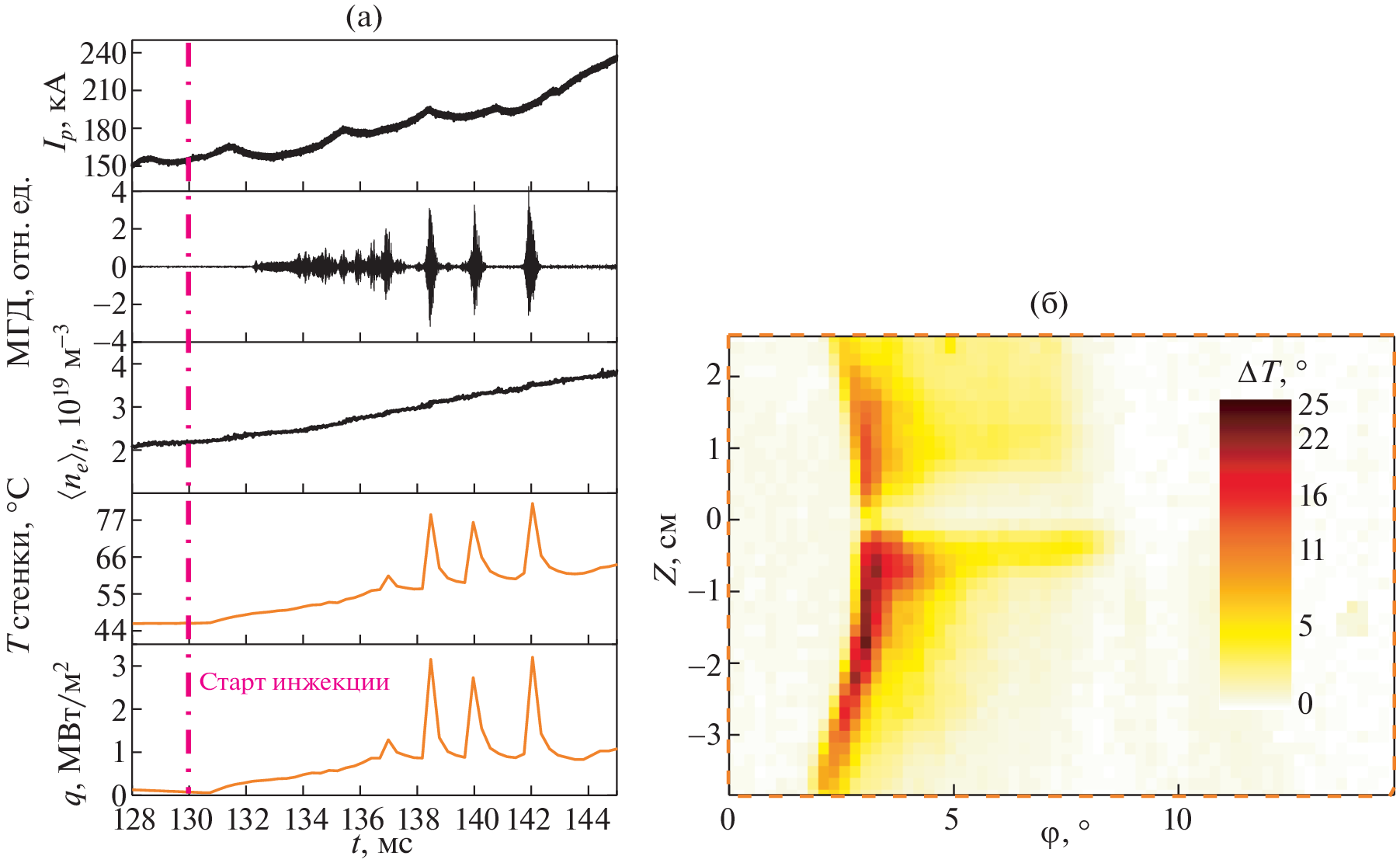

Alfvén eigenmodes. The local heating of carbon tiles was experimentally measured, and the corresponding
heat flux was calculated. It was shown how simulations of the lost particle orbits can explain the characteristic

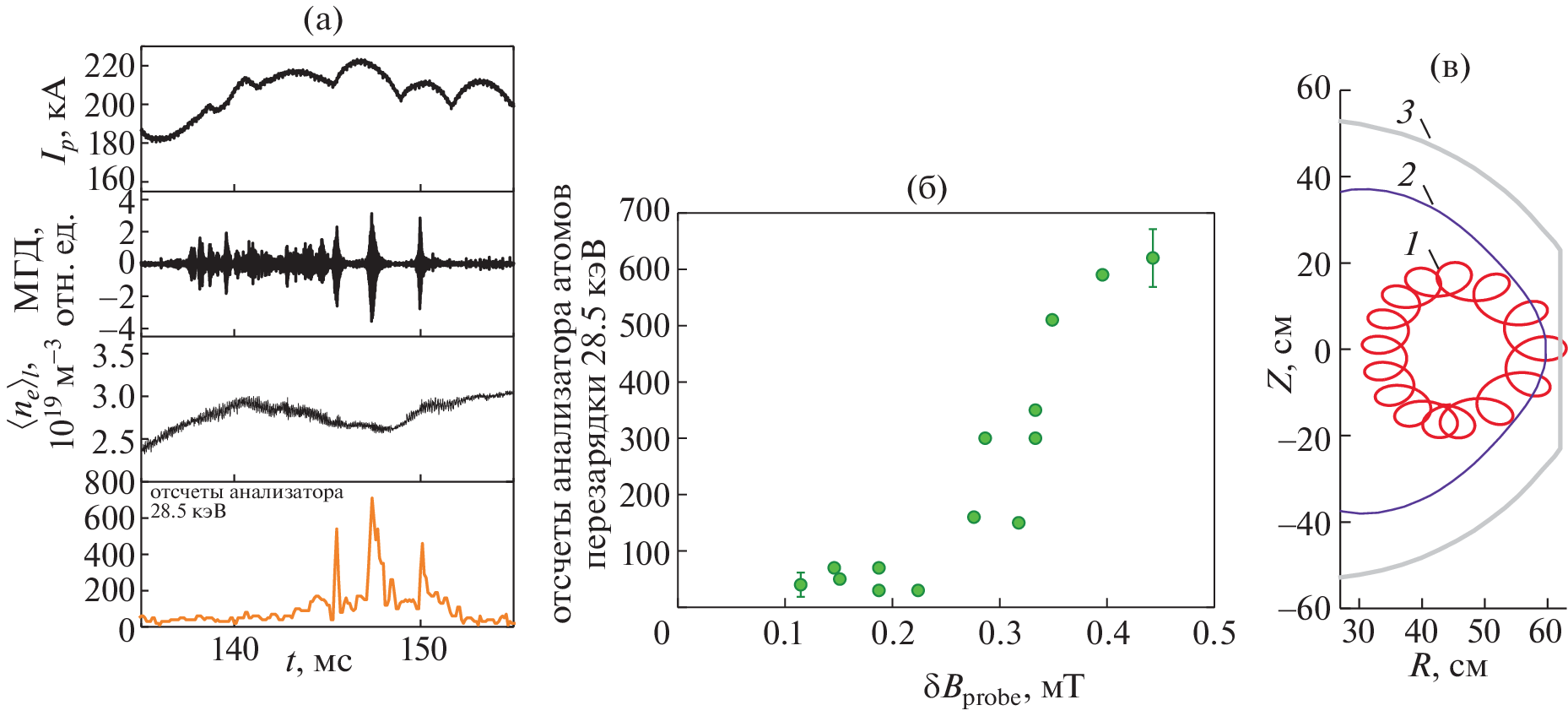

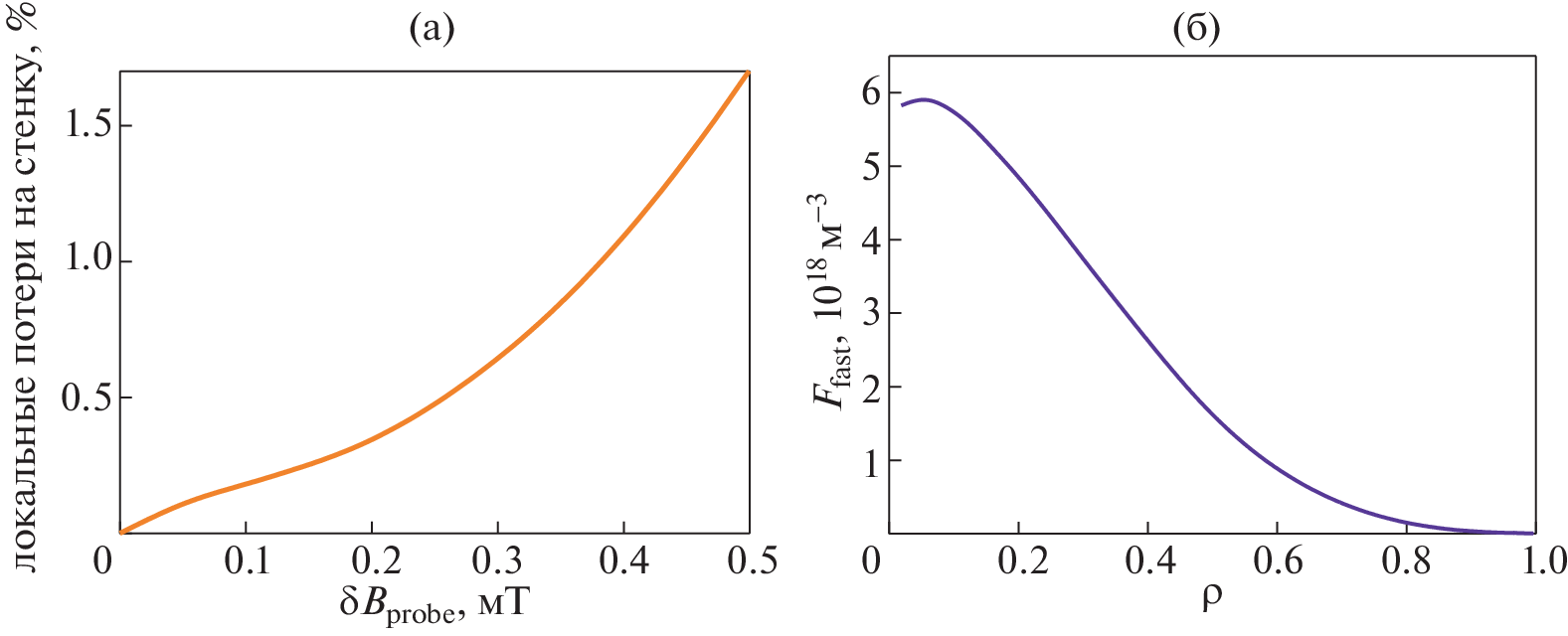

features of the spatial map of wall heating. The flux of lost fast particles onto the wall was studied as a function
of the instability amplitude. It has been demonstrated that the simulations predict similar dependence of the
fast ion flux on the instability amplitude and also correlate its nature to the peculiarities of fast ions spatial
distribution.

关键词

al Alfvén eigenmodes, fast ions, spherical tokamak, neutral beam injection, infrared camera

参考

Chen L., Zonca F. // Reviews of Modern Physics. 2016. T. 88. № 1. C. 015008.
McClements K.G., Fredrickson E.D. // Plasma Physics and Controlled Fusion. 2017. T. 59. № 5. C. 053001.
Heidbrink W.W., White R.B. Mechanisms of energetic-particle transport in magnetically confined plasmas // Physics of Plasmas. 2020. T. 27. № 3. C. 030901.
Петров Ю.В., Бахарев Н.Н., Буланин В.В., Гусев В.К., Курскиев Г.С., Мартынов А.А., Медведев С.Ю., Минаев В.Б., Патров М.И., Петров А.В., Сахаров Н.В., Щеголев П.Б., Тельнова А.Ю., Толстяков С.Ю., Яшин А.Ю. // Физика плазмы. 2019. Т. 45. С. 675–684.
Petrov Yu.V., Bakharev N.N., Gusev V.K., Minaev V.B., Kornev V.A., Kurskiev G.S., Patrov M.I, Sakharov N.V., Tolstyakov S.Yu. and Shchegolev P.B. // Journal of Plasma Physics. 2015. T. 81. № 6. C. 515810601.
Bakharev N.N., Chernyshev F.V., Goncharov P.R., Gu-sev V.K., Iblyaminova A.D., Kornev V.A., Kurskiev G.S., Melnik A.D., Minaev V.B., Mironov M.I., Patrov M.I., Petrov Yu.V., Sakharov N.V., Shchegolev P.B., Tolstya-kov S.Yu., Zadvitskiy G.V. // Nucl. Fusion. 2015. T. 55. C. 043023.
Bakharev N.N., Balachenkov I.M., Chernyshev F.V., Gusev V.K., Ilyasova M.V., Khilkevitch E.M., Khromov N.A., Kiselev E.O., Kornev V.A., Kurskiev G.S., Melnik A.D., Minaev V.B., Mironov M.I., Miroshnikov I.V., Petrov Yu.V., Sakharov N.V., Shchegolev P.B., Shevelev A.E., Skre-kel O.M., Telnova A.Yu., Tokarev V.A., Tukhmeneva E.A., Varfolomeev V.I., Yashin A.Yu., Zabrodsky V.V. TAE-induced fast ion losses and transport at the Globus-M/M2 spherical tokamaks // Physics of Plasmas. 2023. T. 30. C. 072507.
Балаченков И.М., Петров Ю.В., Гусев В.К., Баха-рев Н.Н., Буланин В.В., Варфоломеев В.И., Жиль-цов Н.С., Киселев Е.О., Курскиев Г.С., Минаев В.Б., Патров М.И., Петров А.В., Пономаренко А.М., Сахаров Н.В., Тельнова А.Ю., Токарев В.А., Хромов Н.А., Щеголев П.Б., Яшин А.Ю. // Письма в ЖТФ. 2020. Т. 46. № 23. C. 3–7.
Балаченков И.М., Бахарев Н.Н., Варфоломеев В.И., Гусев В.К., Ильясова М.В., Курскиев Г.С., Минаев В.Б., Патров М.И., Петров Ю.В., Сахаров Н.В., Скре-кель О.М., Тельнова А.Ю., Хилькевич Е.М., Шеве-лев А.Е., Щеголев П.Б. // Журнал технической физики. 2022. T. 92. № 1. С. 45–51.
Minaev V.B., Gusev V.K., Sakharov N.V., Varfolomeev V.I., Bakharev N.N., Belyakov V.A., Bondarchuk E.N., Brunkov P.N., Chernyshev F.V., Davydenko V.I., Dyachen-ko V.V., Kavin A.A., Khitrov S.A., Khromov N.A., Kise-lev E.O., Konovalov A.N., Kornev V.A., Kurskiev G.S., Labusov A.N., Melnik A.D., Mineev A.B., Mironov M.I., Miroshnikov I.V., Patrov M.I., Petrov Yu.V., Rozhan-sky V.A., Saveliev A.N., Senichenkov I.Yu., Shchego-lev P.B., Shcherbinin O.N., Shikhovtsev I.V., Sladkomedova A.D., Solokha V.V., Tanchuk V.N., Telnova A.Yu., Tokarev V.A., Tolstyakov S.Yu. and Zhilin E.G. // Nuclear Fusion. 2017. T. 57. № 6. C. 066047.
Petrov Yu.V., Gusev V.K., Sakharov N.V., Minaev V.B., Varfolomeev V.I., Dyachenko V.V., Balachenkov I.M., Bakharev N.N., Bondarchuk E.N., Bulanin V.V., Chernyshev F.V., Iliasova M.V., Kavin A.A., Khilkevich E.M., Khromov N.A., Kiselev E.O., Konovalov A.N., Kornev V.A., Krikunov S.V., Kurskiev G.S., Melnik A.D., Miroshni-kov I.V., Novokhatsky A.N., Zhiltsov N.S., Patrov M.I., Petrov A.V., Ponomarenko A.M., Shulyatiev K.D., Shchegolev P.B., Shevelev A.E., Skrekel O.M., Telno-va A.Yu., Tukhmeneva E.A., Tokarev V.A., Tolstyakov S.Yu., Voronin A.V., Yashin A.Yu., Bagryansky P.A., Zhilin E.G., Goryainov V.A. // Nuclear Fusion. 2022. T. 62. № 4. C. 042009.
Бахарев Н.Н., Балаченков И.М., Варфоломеев В.И., Воронин А.В., Гусев В.К., Дьяченко В.В., Ильясова М.В., Киселев Е.О., Коновалов А.Н., Курскиев Г.С., Мельник А.Д., Минаев В.Б., Мирошников И.В., Новохацкий А.Н., Патров М.И., Петров Ю.В., Сахаров Н.В., Скрекель О.М., Тельнова А.Ю., Токарев В.А., Толстяков С.Ю., Тюхменева Е.А., Хилькевич Е.М., Хромов Н.А., Чернышев Ф.В., Чугунов И.Н., Шевелев А.Е., Щеголев П.Б. // Физика плазмы. 2020. Т. 46. № 7. С. 579.
Telnova A.Y., Minaev V.B., Shchegolev P.B., Bakha-rev N.N., Shikhovtsev I.V., & Varfolomeev V.I. // Journal of Physics: Conference Series. IOP Publishing, 2019. T. 1400. № 7. C. 077015.
Гусев В.К., Деч А.В., Есипов Л.А., Минаев В.Б., Барсуков А.Г., Игонькина Г.Б., Кузнецов В.В., Панасенков А.А., Соколов М.М., Тилинин Г.Н., Лупин А.В., Марков В.К. // ЖТФ. 2007. Т. 7. № 9. С. 28.
Сахаров Н.В., Воронин А.В., Гусев В.К., Кавин А.А., Каменщиков С.Н., Лобанов К.М., Минаев В.Б., Новохацкий А.Н., Патров М.И., Петров Ю.В., Щего-лев П.Б. // Физика плазмы. 2015. Т. 41. № 12. С. 115.
Извозчиков А.Б., Петров М.П., Петров С.Я., Чернышев Ф.В., Шустов И.В. // Журнал технической физики. 1992. Т. 37. № 2. С. 157.
Bakharev N.N., Melnik A.D., Chernyshev F.V. Review of the NPA Diagnostic Application at Globus-M/M2 // Atoms. 2023. T. 11. № 3. C. 53.
Bakharev N.N., Balachenkov I.M., Chernyshev F.V., Gusev V.K., Kiselev E.O., Kurskiev G.S., Melnik A.D., Minaev V.B., Mironov M.I., Nesenevich V.G., Petrov Y.V., Sakharov N.V., Shchegolev P.B., Skrekel O.M., Telno-va A.Y., Tukhmeneva E.A., Varfolomeev V.I. // Plasma Physics and Controlled Fusion. 2021. T. 63. № 12. C. 125036.
Буланин В.В., Балаченков И.М., Варфоломеев В.И., Гусев В.К., Курскиев Г.С., Минаев В.Б., Патров М.И., Петров А.В., Петров Ю.В., Пономаренко А.М., Тельнова А.Ю., Щеголев П.Б., Яшин А.Ю. // ПЖТФ. 2021. Т. 47. № 4. С. 41.
Larionova M.M., Miroshnikov I.V., Gusev V.K., Mina-ev V.B., Patrov M.I., Petrov Yu.V., Sakharov N.V., Schegolev P.B., Telnova A.Yu., Bakharev N.N. // Journal of Physics: Conference Series. IOP Publishing, 2019. T. 1400. № 7. C. 077018.
Тельнова А.Ю., Мирошников И.В., Митранкова М.М., Бахарев Н.Н., Гусев В.К., Жильцов Н.С., Киселев Е.О., Курскиев Г.С., Минаев В.Б., Петров Ю.В., Саха-ров Н.В., Щеголев П.Б., Тюхменева Е.А. // ПЖТФ. 2021. Т. 47. № 9. С. 25.
Bakharev N.N., Chernyshev F.V., Gusev V.K., Kiselev E.O., Kurskiev G.S., Larionova M.I., Melnik A.D., Mina-ev V.B., Mironov M.I., Miroshnikov I.V., Petrov Yu.V., Sakharov N.V., Shchegolev P.B., Skrekel O.M., Telno-va A.Yu., Tukhmeneva E.A., Varfolomeev V.I. // Plasma Physics and Controlled Fusion. 2020. T. 62. № 12. C. 125010.
Курскиев Г.С., Толстяков С.Ю., Березуцкий A.А., Гусев В.К., Кочергин М.М., Минаев В.Б., Мухин Е.Е., Патров М.И., Петров Ю.В., Сахаров Н.В., Семе-нов В.В., Чернаков П.В. // Вопросы атомной науки и техники. Серия: Термоядерный синтез. 2012. № 2. С. 81.
Tukhmeneva E.A., Tolstyakov S.Yu., Kurskiev G.S., Gusev V.K., Minaev V.B., Petrov Yu.V., Sakharov N.V., Telnova A.Yu., Bakharev N.N., Shegolev P.B., Kiselev E.O. // Plasma Science and Technology. 2019. T. 21. № 10. C. 105104.
Тюхменева Е.А., Бахарев Н.Н., Варфоломеев В.И., Гусев В.К., Жильцов Н.С., Киселев Е.О., Курскиев Г.С., Минаев В.Б., Петров Ю.В., Сахаров Н.В., Сладкомедова А.Д., Тельнова А.Ю., Толстяков С.Ю., Щеголев П.Б. // ПЖТФ. 2021. Т. 47. № 2. С. 9.
Lao L.L., John H.St., Stambaugh R.D., Kellman A.G., Pfeiffer W. Reconstruction of current profile parameters and plasma shapes in tokamaks // Nuclear Fusion. 1985. T. 25. № 11. C. 1611.
Sigmar D.J., Hsu C.T., White R., Cheng C.Z. //Physics of Fluids B: Plasma Physics. 1992. T. 4. № 6. C. 1506.
Pankin A., McCune D., Andre R., Bateman G., & Kritz A. // Computer Physics Communications. 2004. T. 159. № 3. C. 157.
Cole K., Beck J., Haji-Sheikh A., & Litkouhi B. Heat conduction using Greens functions. – Taylor & Francis, 2010.
Залавутдинов Р.Х., Городецкий А.Е., Захаров А.П., Гусев В.К., Новохацкий А.Н. // Вопросы атомной науки и техники. Сер.: Термоядерный синтез. 2011. № 1. С. 39.
Bakharev N.N., Bulanin V.V., Chernyshev F.V., Gu-sev V.K., Khromov N.A., Kiselev E.O., Kurskiev G.S., Melnik A.D., Minaev V.B., Mironov M.I., Miroshni-kov I.V., Patrov M.I., Petrov A.V., Petrov Yu.V., Sakha-rov N.V., Shchegolev P.B., Sladkomedova A.D., Solo-kha V.V., Telnova A.Yu., Tokarev V.A., Tolstyakov S.Yu. and Yashin A.Yu. // Nuclear Fusion. 2018. T. 58. № 12. C. 126029.
García-Muñoz M., Hicks N., van Voornveld R., Clas-sen I.G.J., Bilato R., Bobkov V., Brambilla M., Brued-gam M., Fahrbach H.-U., Igochine V., Jaemsae S., Maraschek M., Sassenberg K. and the ASDEX Upgrade Team // Nuclear fusion. 2010. T. 50. № 8. C. 084004.
Heidbrink W.W., Collins C.S., Podesta M., Kramer G.J., Pace D.C., Petty C.C., Stagner L., Van Zeeland M.A., White R.B. and Zhu Y.B. // Physics of Plasmas. 2017. T. 24. № 5. C. 056109.
Heidbrink W.W. // Physics of Plasmas. 2008. T. 15. № 5. C. 055501.
