Прохождение гамма-всплеска через молекулярное облако: ионизационная структура облака

Full Text

ВВЕДЕНИЕ

Отличительной чертой гамма–всплесков является высвобождение в окружающее межзвездное пространство огромного количества ионизирующего излучения в течение нескольких десятков секунд. Гамма–всплески делят на два класса по длительности гамма–излучения: короткие (≲ 1–2 с) и длинные (≳ 1–2 с) (Позаненко и др., 2021). До недавнего времени общепринятой точкой зрения на происхождение длинных гамма–всплесков являлась модель коллапса массивных звезд. Однако в последнее время стали появляться наблюдательные данные, указывающие на то, что длинные гамма–всплески рождаются как в результате коллапса массивных звезд, так и в результате слияния компактных звезд (см., например, Растинежад и др., 2022; Петросян, Даинотти, 2024). Энергия взрыва, в результате которого образуется гамма–всплеск, может достигать 10⁵² эрг и выше (Голдштейн и др., 2016). Длинные гамма–всплески регистрируются как в галактиках в локальной Вселенной, так и в далеких галактиках на красных смещениях до z ≈ 9 (Куккьяра и др., 2011). Благодаря высокой интенсивности излучения, а также благодаря своему широкому частотному диапазону (излучение в активной фазе и послесвечение гамма–всплеска простираются от радио до гамма диапазонов длин волн), гамма–всплески являются зондами межзвездной среды родительских галактик и абсорбционных систем на луче зрения (Шади, 2017).

Общепринятой моделью гамма–всплесков является модель “файербола” (Кумар, Жанг, 2015). Согласно этой модели, компактная “центральная машина”, которая образовалась в результате коллапса массивной звезды или слияния двух компактных звезд, запускает релятивистский направленный поток плазмы. Выделяют две основные стадии формирования излучения гамма–всплеска. Первая стадия формирования излучения связана с процессами внутри релятивистского джета (фотосферное происхождение излучения, диссипация энергии в ударных волнах). На этой стадии рождается излучение активной фазы всплеска (“быстрое” излучение). Излучение относительно короткой активной фазы лежит в рентгеновском и гамма–диапазонах длин волн. Вторая стадия включает в себя взаимодействие джета с внешней средой и образование головной и обратной ударных волн (Сари, Пиран, 1999). На этой стадии в результате синхротронного механизма рождаются оптическая вспышка (излучение обратной ударной волны) и послесвечение (излучение головной ударной волны). Оптическая вспышка (или “быстрое” оптическое излучение) наблюдается для небольшого количества всплесков. Характерное время оптической вспышки составляет ∼10²–10³ с (Оганесян и др., 2023). Это излучение совпадает по времени или следует сразу за гамма–излучением активной фазы, в то время как послесвечение гамма–всплеска может наблюдаться в оптическом и рентгеновском диапазонах длин волн в течение нескольких недель, а в радио диапазоне — в течение нескольких месяцев и более. Для некоторых гамма–всплесков наблюдается излучение связанной со всплеском сверхновой типа Ic (Позаненко и др., 2021).

Изучение линий поглощения в послесвечении гамма–всплесков позволяет исследовать параметры среды в непосредственной близости от источника всплеска, газопылевые облака внутри родительской галактики и в галактическом гало (см., например, Прочаска, 2008; Фокс и др., 2008; Хейнтц и др., 2018). Наблюдения линии Lyα атомарного водорода оптическими наземными телескопами возможны для гамма–всплесков с красным смещением z ⩾ 1.6. Большая часть гамма–всплесков на таких красных смещениях имеют дампированные линии поглощения Lyα в спектрах послесвечения. Измеренные значения лучевой концентрации N_HI достигают несколько единиц 10²² см⁻² для некоторых гамма–всплесков, а среднее значение N_HI равно около 4×10²¹ см⁻² (Финбо и др., 2009; Шади, 2017; Танвир и др., 2019). Наблюдается большой разброс значений N_HI для всех красных смещений z ⩾ 1.6, но при этом средние значения N_HI для гамма–всплесков выше, чем наблюдаемые значения N_HI для абсорбционных систем в спектрах квазаров. Это является следствием того, что гамма–всплески рождаются в плотных облаках внутри родительской галактики, где идут процессы звездообразования (Прочаска и др., 2007; Тон и др., 2013). В инфракрасном и оптическом диапазонах длин волн спектральная плотность потока послесвечения гамма–всплеска аппроксимируется с учетом межзвездного поглощения в Млечном Пути и родительской галактике. Это позволяет определить визуальную экстинкцию A_V в родительской галактике и на основе этого сделать оценки лучевой концентрации водорода N_H.

По поглощению послесвечения гамма–всплеска в рентгеновской части спектра можно оценить лучевую концентрацию водорода N_HX. Причем в этих оценках обычно предполагается, что излучение поглощается ионами металлов. Было обнаружено, что лучевые концентрации N_HX, как правило, на порядок и более превышают лучевые концентрации водорода N_H, вычисленные по данным в оптическом диапазоне длин волн — по линиям атомарного водорода, линиям ионов металлов, или A_V (Уотсон и др., 2007; Кампана и др., 2010, 2012). Одно из решений несоответствия наблюдаемых значений лучевых концентраций водорода заключается в том, что излучение в рентгеновском диапазоне длин волн поглощается в слое ионизованного газа вблизи источника гамма–всплеска (Шади и др., 2011; Кронгольд, Прочаска, 2013). Ионы металлов, которые имеют большой заряд, вносят вклад в величину поглощения послесвечения в рентгеновской части спектра, однако не видны в оптическом и ультрафиолетовом (УФ) диапазонах длин волн. Это объяснение подтверждается тем, что анализ переменности профилей абсорбционных линий ионов металлов с малым зарядом в послесвечении гамма–всплесков указывает на то, что облака нейтрального газа находятся на расстоянии ∼100–1000100–100 пк от источника всплеска (например, Вресвийк и др., 2007). Были предложены другие объяснения наблюдаемого поглощения излучения послесвечения в рентгеновском диапазоне — поглощение ионами He в HII области, где произошел гамма–всплеск (Уотсон и др., 2013). Диффузная межгалактическая среда и абсорбционные системы на луче зрения вносят существенный вклад в поглощение излучения для гамма–всплесков на красных смещениях z ⩾ 3 (Сталинг и др., 2013; Рахин, Бехар, 2019).

Массивные звезды имеют короткое время жизни, t ≲ 10⁷ лет, и поэтому взрыв массивной звезды с большой долей вероятности происходит в области своего рождения (Краутер, 2012). Области звездообразования характеризуются относительно высокими плотностями межзвездного газа. Поэтому возможна ситуация, в которой излучение гамма–всплеска проходит через плотное молекулярное облако. Ряд исследований был посвящен взаимодействию интенсивного излучения гамма–всплеска с межзвездным газом вблизи источника всплеска (см., например, Дрейн, Хао, 2002; Перна, Лаззати, 2002; Перна и др., 2003; Лаззати, Перна, 2003; Барков, Бисноватый–Коган, 2005а,б; Бадьин и др., 2010). В каждой из этих работ рассматривался один из аспектов задачи. В частности, Барков, Бисноватый–Коган (2005а,б) рассматривали эффект излучения гамма–всплеска на молекулярный газ на расстоянии до 1.5 пк от источника всплеска. На таких расстояниях имеют место полная ионизация газа рентгеновским и гамма–излучением и нагрев до высоких температур, T_g ≳ 10⁴. К. В нашей работе исследуется эффект излучения гамма–всплеска на молекулярный газ на бо́льших расстояниях от источника всплеска — несколько парсек и больше. Численный метод, который используется в нашей работе, аналогичен подходу Дрейна, Хао (2002). Дрейн, Хао (2002) в своей модели рассматривали УФ–излучение гамма–всплеска (“быстрое” оптическое излучение), при этом ионизация ионов металлов не рассматривалась в их модели. В нашей модели учитываются УФ– и рентгеновское излучения гамма–всплеска, и показано, что ионизация ионов металлов должна учитываться для определения ионизационной структуры облака. Цель данной работы — определить компоненты газа (H₂, Не, ионы металлов, пыль), которые вносят основной вклад в поглощение излучения послесвечения гамма–всплеска в оптическом и рентгеновском диапазонах длин волн.

ПРОЦЕССЫ ИОНИЗАЦИИ И ДИССОЦИАЦИИ

Процессы фотоионизации

Основным каналом фотоионизации H₂ является реакция

${\text{H}}_2+h\nu \to {\text{H}}_2^{+}+e^{-}\mathrm{.}$                                                                                                (1)

Аппроксимация зависимости сечения этой реакции от энергии фотона приводится в работе Яна и др. (1998, 2001). Отношение сечений фотоионизации H₂ и H в пределе высоких энергий равно 2.8. Другим каналом фотоионизации H₂ является ионизация, сопровождающаяся диссоциацией:

${\text{H}}_2+h\nu \to {\text{H}}^{+}+\text{H}+e^{-}\mathrm{.}$                                                                                         (2)

В работе Чанга и др. (1993) приводятся экспериментальные значения сечений реакции (2) для энергий фотонов 18–124 эВ. При этом измеренные значения сечений включают вклад двойной фотоионизации H₂, который составляет около 20% для энергий фотонов около 100 эВ. В расчетах пренебрегается вкладом двойной фотоионизации. Сечение диссоциативной фотоионизации составляет около 25–30% от сечения ионизации (1). Также в расчетах скорости ионизации молекулы H₂ пренебрегается зависимостью сечения ионизации от колебательно–вращательного состояния молекулы.

В расчетах сечений фотоионизации атомов Н и ионов HeII использовалось точное квантово–механическое выражение (Остерброк, Ферланд, 2006). Для расчета сечений фотоионизации нейтрального атома НеI и ионов металлов использовались аппроксимации сечений, опубликованные в работах Вернера, Яковлева (1995), Вернера и др. (1996). Ионизация внутренних оболочек ионов металлов сопровождается испусканием Оже–электронов. Вероятности испускания электронов в результате Оже–эффекта были взяты из работы Каастра, Меве (1993).

В модели учитывались фотодиссоциация и фотоионизация иона $H_2^{+}$:

$\begin{array}{c}{\text{H}}_2^{+}+h\nu \to {\text{H}}^{+}+\text{H}\mathrm{,}\\ {\text{H}}_2^{+}+h\nu \to {\text{H}}^{+}+{\text{H}}^{+}+e^{-}\mathrm{.}\end{array}$                                                                                    (3)

Для фотодиссоциации Н⁺₂ использовалась аппроксимация энергетической зависимости сечения из работы Дрейна, Хао (2002), которая получена на основе экспериментальных данных из работы вон Басча, Данна (1972). Сечение фотодиссоциации $H_2^{+}$ усреднено по распределению молекул по колебательно–вращательным энергетическим уровням. Сечение фотодиссоциации $H_2^{+}$ не имеет порога по энергии, и поэтому данный процесс вносит вклад в поглощение излучения в оптическом и УФ–диапазонах длин волн (Перна и др., 2003). Для фотоионизации $H_2^{+}$ использовались сечения реакции, рассчитанные в работе Архипова и др. (2018).

Заметим, что аппроксимация сечения фотоионизации HeI, приведенная в работе Дрейна, Хао (2002), превышает сечение из работы Вернера и др. (1996) более чем на порядок для E ≳ 1 кэВ.

Комптоновская ионизация

Сечения комптоновского рассеяния фотона на электронах, связанных в атомах H и He и молекуле H₂, были взяты из работы Хаббелла и др. (1975). Для энергий фотонов Eγ ˃ 3–5 кэВ эти сечения приближаются к сечению Клейна–Нишины–Тамма. Именно при таких энергиях фотонов комптоновская ионизация становится основным процессом ионизации H, He, Н₂. Сечение комптоновской ионизации ионов металлов вычислялось с помощью формулы для сечения комптоновского рассеяния на свободных электронах.

Фотодиссоциация Н₂ через поглощение в полосах Лаймана и Вернера

Излучение в УФ–диапазоне длин волн поглощается молекулами H₂ в линиях полос Лаймана и Вернера. Характерное время жизни молекулы H₂ в возбужденных электронных состояниях B¹${\Sigma }_u^{+}$и C¹${\Pi }_u^{\pm }$составляет ~10^–9с. Поэтому молекула H₂ быстро переходит из возбужденного в основное электронное состояние:

$H_2\left(X\mathrm{,}{\upsilon }^{\text{'}\text{'}}\mathrm{,}{J}^{\text{'}\text{'}}\right)+h\nu \to H_2^{}\left(B\mathrm{,}C{\upsilon }^{\text{'}}\mathrm{,}{J}^{\text{'}}\right)\to H_2\left(X\mathrm{,}\upsilon \mathrm{,}J\right)+h{\nu }^{\text{'}}\mathrm{.}$                                           (4)

Возможен также процесс, когда возбужденная молекула H₂ переходит в колебательно–вращательный континуум основного электронного состояния, этот процесс диссоциации молекулы H₂ называется процессом Соломона:

$H_2\left(X\mathrm{,}{\upsilon }^{\text{'}\text{'}}\mathrm{,}{J}^{\text{'}\text{'}}\right)+h\nu \to H_2^{}\left(B\mathrm{,}C{\upsilon }^{\text{'}}\mathrm{,}{J}^{\text{'}}\right)\to H\left(1s\right)+H\left(1s\right)+h{\nu }^{\text{'}}\mathrm{.}$                                      (5)

Доля актов возбуждения молекул H₂, которые приводят к диссоциации, составляет в среднем около 15% (Дрейн, Бертольди, 1996).

Прямая фотодиссоциация молекулы H₂ осуществляется в результате перехода молекулы из основного электронного состояния $X^1{\Sigma }_g^{+}$ в колебательно–вращательный континуум возбужденных электронных состояний:

$H_2\left(X\mathrm{,}{\upsilon }^{\text{'}\text{'}}\mathrm{,}{J^{\text{'}}}^{\text{'}}\right)+h\nu \to H\left(1s\right)+H\left(2p\right)\mathrm{.}$                                                                       (6)

В работе Гэя и др. (2012) рассчитаны сечения процесса (6) для переходов с уровней (ʋ", J") основного электронного состояния в континуум электронных состояний B¹${\Sigma }_u^{+}$и $C^1{\Pi }_u$.

ОПИСАНИЕ ЧИСЛЕННОЙ МОДЕЛИ

Интенсивность излучения гамма–всплеска

Излучение активной фазы гамма–всплеска характеризуется двумя основными параметрами: полная изотропная энергия излучения E_γ,iso и энергия максимума E_peak энергетического спектра vF_v в собственной системе отсчета источника гамма–всплеска. Параметр E_γ,iso определяется как полная энергия излучения гамма–всплеска в диапазоне 1–10⁴ кэВ в предположении изотропного распределения излучения. Корреляция между параметрами E_γ,iso и  E_peak называется соотношением Амати (Амати, 2006). В нашей модели мы выбрали значения E_γ,iso = 5 × 10⁵² эрг, E_peak = 350 кэВ (Нава и др., 2012; Цветкова и др., 2021). Спектральная плотность потока излучения аппроксимировалась с помощью функции Бэнда (Бэнд и др., 1993). Были выбраны следующие значения индексов для степенного спектра при низких и высоких энергиях: α = –1 и β = –2.3 соответственно (Канеко и др., 2006; Нава и др., 2011). Зависимость интенсивности излучения от времени состоит из возрастающей линейной функции (0 ≤ t ≤ t₀ = 1 с) и экспоненциального спада c характерным временем t_exp = 5 c.

Изотропная кинетическая энергия ударной волны E_K для гамма–всплеска может быть оценена из наблюдаемой интенсивности и длительности послесвечения. Сумма E_γ,iso + E_K характеризует полную начальную энергию взрыва. Эффективность излучения гамма–всплеска η определяется как отношение энергии излучения активной фазы E_γ,iso к полной энергии взрыва. Оценки параметра η из данных наблюдений гамма–всплесков лежат в широком диапазоне от η ≲ 0.1 до η ≈ 0.9 (Жанг и др., 2007; Беньямини и др., 2016). В наших расчетах полагалось E_K = 2.5×10⁵³ эрг и η = 0.17. Спектральная плотность потока послесвечения и его зависимость от времени моделировались с помощью программы $afterglowpy$ (Райан и др., 2020). Были выбраны следующие параметры, которые используются для моделирования излучения послесвечения гамма–всплеска: доля энергии головной ударной волны, заключенная в магнитном поле, ε_B= 10^–4 (Сантана и др., 2014; Барниол Дуран, 2014), доля энергии, заключенная в электронах, ε_e = 0.1 (Нава и др., 2014; Беньямини, ван дер Хорст, 2017), показатель степени в распределении электронов по энергиям p = 2.3 (Курран и др., 2010; Райан и др., 2015), полуугол раствора джета ⍬j = 0.1 рад (Райан и др., 2015; Голдштейн и др., 2016). Плотность среды в непосредственной близости от гамма–всплеска считается постоянной и равна n₀ =1 см^–3 (Панаитеску, Кумар, 2002). Наблюдатель находится на оси джета. Наша модель излучения послесвечения в $afterglowpy$ не включает инжекцию энергии в ударную волну.

Вспышка оптического излучения наблюдается одновременно или сразу по завершении гамма–излучения активной фазы всплеска (Оганесян и др., 2023). Одно из возможных объяснений — это синхротронное излучение обратной ударной волны, которое генерируется на начальной стадии распространения джета во внешней среде. В нашей модели поток излучения оптической вспышки аппроксимировался следующей функцией от времени (Накар, Пиран, 2004):

$F_{\text{o}pt} = F_{\mathrm{0,}\text{o}pt}$${\left[\frac{1}{2}{\left(\frac{t}{t_0}\right)}^{-s{\alpha }_1}+\frac{1}{2}{\left(\frac{t}{t_0}\right)}^{-s{\alpha }_2}\right]}^{-s}\mathrm{,}$                                                         (7)

где параметры α₁ = 0.5, α₂ = –2, s = 2; t₀ —время, когда поток излучения достигает максимума; F_0,opt — поток излучения в оптическом диапазоне в момент времени t₀. В нашей модели t₀ = 10 с (в собственной системе отсчета). Для оценки изотропной светимости оптической вспышки мы использовали результаты работ Накара, Пирана (2004, 2005). Для параметров, представленных в табл. 1, имеем

$L_0=4{\mathrm{\pi D}}_{\mathrm{L}}^2{\mathrm{F}}_{0,\mathrm{opt}}3\times {10}^{32}$эрг с^–1 Гц^–1                                                                     (8)

где D_L — фотометрическое расстояние от источника гамма–всплеска до наблюдателя. Зависимость светимости от частоты полагается следующей:

$L\left(\upsilon \right) = L_0{\left(\frac{{\nu }_0}{\nu }\right)}^{\beta }$                                                                                                  (9)

где v₀ = 5.4×10¹⁴ Гц, β = 1. Выбранное в нашей работе значение L₀ в ≈ 500 раз меньше светимости оптической вспышки ярких гамма–всплесков GRB 990123 (Акерлоф и др., 1999) и GRB 210619B (Оганесян и др., 2023) и приблизительно в 15 раз меньше значения, используемого в расчетах Дрейна, Хао (2002).

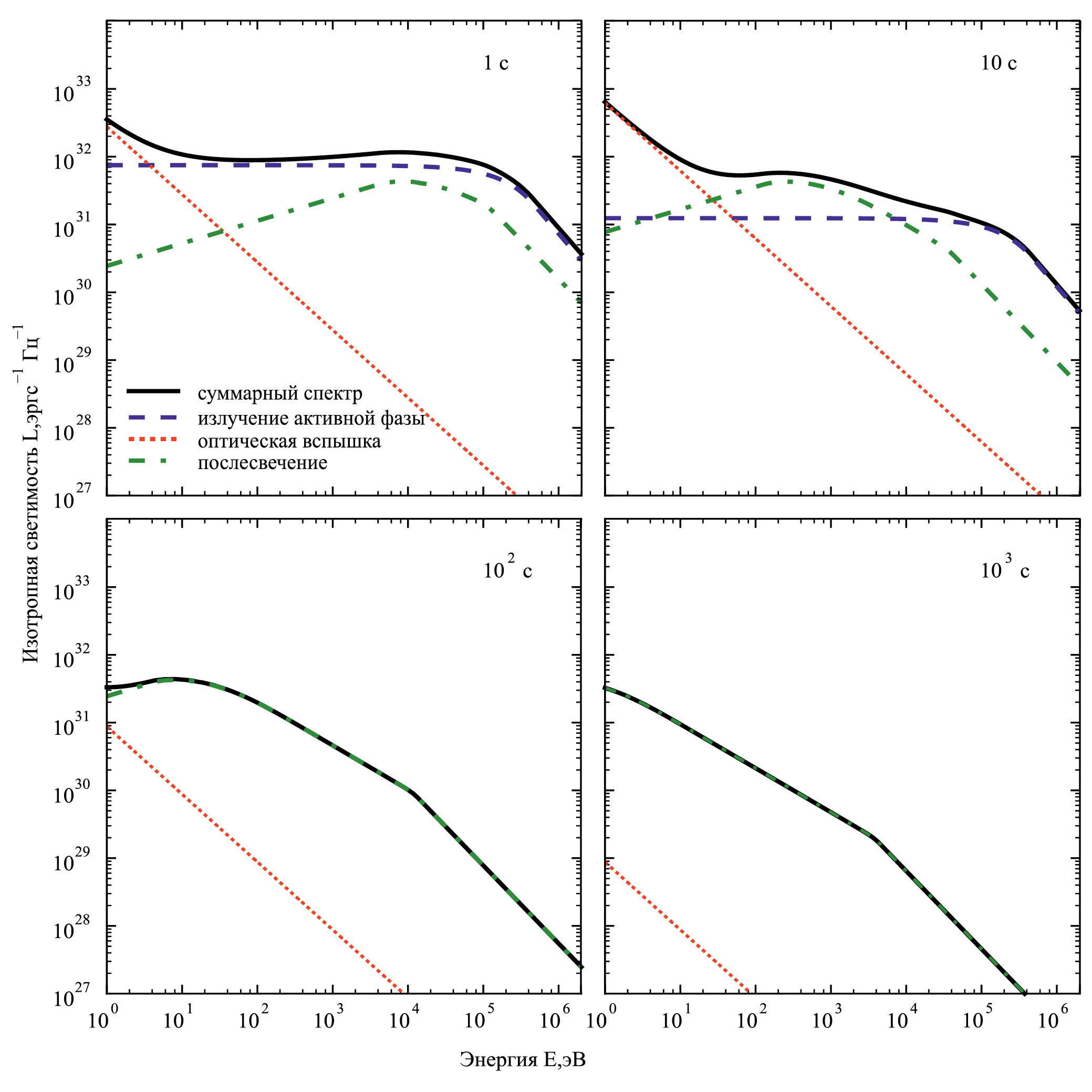

Рис. 1. Спектральная плотность светимости для разных компонент излучения гамма–всплеска (излучение активной фазы, оптической вспышки и послесвечения). По оси абсцисс отложена энергия фотонов в эВ, по оси ординат приведены значения изотропной спектральной плотности светимости в эрг с⁻¹ Гц⁻¹ (т.е. в предположении, что излучение распространяется в полный телесный угол 4≠). На графиках показана спектральная плотность светимости для четырех различных моментов времени: 1, 10, 10², 10³c.

На рис. 1 показана изотропная светимость компонентов излучения гамма–всплеска (излучение активной фазы, оптическая вспышка и послесвечение) для моментов времени 1, 10, 10², 10³c после начала гамма–всплеска. Оптическая вспышка является наиболее интенсивной компонентой излучения в оптическом и УФ–диапазонах длин волн на временах t < 20 с. Светимости обратной и головной ударных волн зависят от микрофизических параметров джета. В частности, светимость L₀ пропорциональна доле энергии, заключенной в магнитном поле ε_B (Накар, Пиран, 2005). А оценки параметра для головной ударной волны варьируются в широком диапазоне для различных гамма–всплесков, 10^–8≲ ε_B ≲ 10^–1 (Сантана и др., 2014).

Модель газопылевого облака

В численной модели излучение гамма–всплеска распространяется в однородном облаке, которое располагается на некотором малом расстоянии от источника гамма–всплеска. Источник излучения гамма–всплеска находится в начале координат и в расчетах полагается точечным — расстояние, которое проходит джет в модели файербола за рассматриваемый период времени (10⁵ с), много меньше радиуса ионизации облака (Лаззати и др., 2001). Плотность газа в единицах концентрации ядер водорода n_H,tot была выбрана равной 10³ см^–3. В начальный момент времени атомы водорода заключены в молекулы H₂. Параметры молекулярного облака приведены в табл. 2.

Таблица 1. Параметры излучения гамма–всплеска

Таблица 2. Параметры молекулярного облака

В расчетах учитываются химические элементы H, He, C, N, O, Ne, Mg, Si, S, Fe. Распространенность гелия принята равной 0.09. Распространенность металлов соответствует распространенности в Солнечной системе, и делается поправка на принятое значение металличности [M/H] ≡ log₁₀ (Z/Z_⊙). Результаты расчетов, показанные на рисунках, соответствуют значению параметра [M/H] = 0; результаты расчетов для значений металличности [M/H] = – 1 и – 2 обсуждаются в тексте статьи. Распространенность химических элементов в случае [M/H] = 0 приведена в табл. 3 (Лоддерс, 2021). В начальный момент все атомы и молекулы H₂ находятся в нейтральном состоянии, концентрация атомов Н равна 0.

Таблица 3. Распространенность химических элементов относительно ядер водорода ([M/H] = 0)

Характерное время ионизации газа излучением гамма–всплеска на расстоянии 1 пк и меньше составляет 1–3 с. Для сокращения времени счета программы численное моделирование ионизации газа производилось для расстояний R ˃ R_min =1 пк. Облако разбивается на сферические слои одинаковой толщины ΔR. Каждый слой характеризуется внутренним радиусом R_j (расстояние от источника до внутренней границы слоя) и средним радиусом R̅_j = (R_j + R_j+1)/2. Толщина слоя выбиралась равной ΔR = 5×10¹⁶ см. Для каждого радиуса R определим запаздывающее время t_r = t – R/c, где t — время, прошедшее с момента испускания гамма–всплеска. Запаздывающее время t_r = 0 соответствует моменту времени, когда фронт излучения гамма–всплеска доходит до слоя облака на расстоянии R.

Расчет оптических толщин и скоростей фотоионизации и фотодиссоциации

В расчетах рассматривается диапазон электромагнитного излучения от 1 эВ до 1 МэВ. Диапазон разбивается на интервалы, длины которых подчиняются геометрической прогрессии. Всего рассматривается 600 интервалов, по 100 интервалов на каждый порядок по частоте. Оптическая толщина для слоя облака j складывается из суммы оптических толщин за счет нескольких процессов:

$\begin{array}{c}\mathrm{\Delta }{\tau }_j = \mathrm{\Delta }{\tau }_{\text{d}ust\mathrm{,}j}+\sum _{\alpha }\Delta {\tau }_{{\text{H}}_2\mathrm{,}\alpha \mathrm{,}j}+\sum _{\text{X}}\sum _{\mathrm{a}}\mathrm{\Delta }{\tau }_{{\text{X}}^{+a}}+\\ +\mathrm{\Delta }{\tau }_{{\text{H}}_2\mathrm{,}j}+\mathrm{\Delta }{\tau }_{{\text{H}}_2+\mathrm{,}j}+\mathrm{\Delta }{\tau }_{\text{H}\mathrm{,}j}+\\ +\mathrm{\Delta }{\tau }_{\text{H}e\mathrm{,}j}+\mathrm{\Delta }{\tau }_{\text{H}{e}^{+}\mathrm{,}j}+\mathrm{\Delta }{\tau }_{{\text{e}}^{-}\mathrm{,}j}\mathrm{,}\end{array}$                                                         (10)

где Δτ_dust,j — оптическая толщина слоя облака за счет поглощения на пыли, Δτ_α,j  — оптическая толщина слоя за счет связанно–связанных переходов полос Лаймана и Вернера молекулы H₂, $\Delta {\tau }_{{\text{X}}^{+a}}$ — оптическая толщина за счет фотоионизации и комптоновской ионизации ионов металла X в ионизационном состоянии +a в газовой фазе (где X — это один из C, N, O, Ne, Mg, Si, S, Fe), $\Delta {\tau }_{{\text{e}}^{-}\mathrm{,}j}$ — комптоновское рассеяние на свободных электронах. Оптические толщины  $\Delta {\tau }_{{\text{H}}_2\mathrm{,}j}$, $\Delta {\tau }_{{\text{H}}_2^{+}\mathrm{,}j}$, $\Delta {\tau }_{\text{H}\mathrm{,}j}$,$\Delta {\tau }_{\text{H}e\mathrm{,}j}$ и $\Delta {\tau }_{\text{H}{e}^{+}\mathrm{,}j}$ учитывают процессы фотоионизации и комптоновской ионизации для H, H₂, $H_2^{+}$, He, а также процессы фотодиссоциации для H и $H_2^{+}$. Оптическая толщина от источника гамма–всплеска до внутренней границы слоя облака j равна сумме вкладов в оптическую толщину всех слоев облака, предшествующих слою j:

${\tau }_{j-1}\left(\nu \mathrm{,}{t}_r\right)=\sum _{i=1}^{j-1}\Delta {\tau }_i\left(\nu \mathrm{,}{t}_r\right)\mathrm{,}$                                                                                      (11)

где при суммировании по слоям оптическая толщина вычисляется в один и тот же момент запаздывающего времени t_r.

Оптическая толщина слоя облака j для каждого из процессов фотоионизации, фотодиссоциации и комптоновской ионизации равна

$\mathrm{\Delta }{\tau }_{X\mathrm{,}j} = n_X^j{\sigma }_X\left(\nu \right)\mathrm{\Delta }R\mathrm{,}$                                                                                           (12)

где $n_X^j$ — концентрация ионов–мишеней (молекул) сорта X в слое облака j, σ_x(v) — сечение рассматриваемой реакции. Средняя скорость ионизации (или фотодиссоциации) с участием ионов (молекул) сорта X — число событий в единицу времени и на одну частицу сорта X — рассчитывалась по формуле (Дрейн, Хао, 2002):

$k_X^j =\frac{1}{4\pi {\overline{R}}_j^2}\underset{{\nu }_0}{\overset{\infty }{\int }}d\nu \frac{L\left(\nu \right)}{h\nu }{e}^{-{\tau }_{j-1}}\frac{1-e^{-\Delta {\tau }_j}}{\Delta {\tau }_j}{\sigma }_X\left(\nu \right)\mathrm{.}$                                                  (13)

Пусть $n_{X\mathrm{,}a}^j$ — концентрация ионов химического элемента X в ионизационном состоянии +a в слое облака j. Изменение во времени концентрации ионов X^+a определяется системой уравнений:

$\frac{d{n}_{X\mathrm{,}a}^j}{dt}=-k_{X\mathrm{,}a}^j{n}_{X\mathrm{,}a}^j+\sum _{b=0}^{a-1}{P}_{X\mathrm{,}a\mathrm{,}b}{k}_{X\mathrm{,}b}^j{n}_{X\mathrm{,}b}^j+k_{vap\mathrm{,}X\mathrm{,}a}^j\mathrm{,}$                                         (14)

где $k_{X\mathrm{,}a}^j$ — скорость фотоионизации (включая комптоновскую ионизацию) ионов X^+a, P_X,a,b — вероятность испускания a – b – 1 электронов в результате Оже–эффекта после фотоионизации иона X^+b, $k_{\text{v}ap\mathrm{,}X\mathrm{,}a}^j$ — скорость высвобождения химических элементов в результате испарения частиц пыли (см. следующий раздел). Скорость фотоионизации иона X^+b рассчитывалась для каждой из внутренних электронных оболочек, и на основе этих данных вычислялись вероятности P_X,a,b. Ионизацией ионов в столкновениях с электронами можно пренебречь, так как в нашей работе мы исследуем области газа за ионизационным фронтом с относительно низкой степенью ионизации. В частности, сечение столкновительной ионизации CI составляет ∼10^–16 см² для энергий электронов E ∼ 15 – 10³ эВ (Брук и др., 1978). Характерное время ионизации составляет ∼10⁷ c для концентрации электронов 1 см^–3 и энергии E = 1 кэВ. Это время много больше интервала времени, который рассматривается в нашей работе. Скорости рекомбинации ионов также малы для рассматриваемых плотностей газа (Перна, Лоеб, 1998; Лаззати и др., 2001).

Модель пыли

В начальный момент времени частицы пыли имеют одинаковый радиус r_d = 0.1 мкм. Плотность материала пыли равна ρ_d = 3.5 г/см³, а химический состав вещества пыли был выбран MgFeSiO₄. Отношение масс, заключенных в пылевых частицах и в газе, определяется металличностью и деплецией металлов на пыли. Значение деплеции металлов на пыли было выбрано равным 0.99 (произвольное значение, близкое к 1). Для металличности [M/H] = 0, отношение масс пыли и газа составляет 0.004 в начальный момент (в нашей модели учитывалась только силикатная пыль, а атомы металлов, которые не входят в состав пылевых частиц, находятся в газовой фазе).

Оптическая толщина слоя облака за счет поглощения и рассеяния излучения на частицах пыли радиуса r_d равна

$\mathrm{\Delta }{\tau }_{\text{d}ust\mathrm{,}j}=\pi r_{\text{d}}^2\left[Q_{\text{a}bs}\left(r_{\text{d}}\mathrm{,}\nu \right)+Q_{\text{s}ca}\left(r_{\text{d}}\mathrm{,}\nu \right)\right]n_{\text{d}}\mathrm{\Delta }R$                                                  (15)

где Q_abc(r_d, v) и Q_sca(r_d, v) — сечения поглощения и рассеяния, нормированные на геометрическое сечение частицы пыли, n_d — концентрация частиц пыли в газопылевом облаке. Cечения поглощения и рассеяния света на частицах пыли для длин волн в оптическом и УФ–диапазонах были рассчитаны в работах Лаор, Дрейн (1993) и Вейнгартнер, Дрейн (2001). Сечения поглощения и рассеяния в рентгеновском диапазоне длин волн были рассчитаны в работе Дрейна (2003). Данные по сечениям для энергий фотонов hv ⩽ 1240 эВ были доступны на интернет–странице проф. Дрейна¹. Для больших энергий фотонов использовалась экстраполяция сечений степенной функцией от энергии (Дрейн, Хао, 2002; Дрейн, 2003). Ионизация частиц пыли в результате поглощения излучения не учитывалась. В рентгеновском диапазоне длина волны фотона мала по сравнению с размерами пылинок, и рассеяние происходит преимущественно вперед. При рассеянии фотона на угол, меньше некоторого ⍬_min, можно считать, что фотон не покинул основной импульс гамма–всплеска. Согласно оценкам, приведенным в работе Дрейна, Хао (2002). Слагаемое, соответствующее рассеянию, опускалось в выражении (15) для энергий фотонов hv > 5 кэВ (Дрейн, Хао, 2002; Дрейн, 2003).

Для оценки скорости испарения частиц пыли использовалась приближенная формула (Гухатхакурта, Дрейн, 1989; Ваксман, Дрейн, 2000):

$\frac{d{r}_{\text{d}}}{dt}=-{\left(\frac{m_{\text{d}}}{{\rho }_{\text{d}}}\right)}^{1/3} { }^{}{\nu }_0\exp \left(-\frac{B}{k_{\text{B}}{T}_{\text{d}}}\right)\mathrm{,}$                                                            (16)

где T_d — температура пыли, ρ_d — плотность материала, из которого состоят пылинки, m_d — средняя атомная масса вещества пыли, К — энергия химической связи на один атом, v₀ = 10¹⁵ с^–1. Температура пыли T_d определяется из уравнения баланса скоростей нагрева и охлаждения частиц пыли:

$C_{\text{d}}\frac{d{T}_{\text{d}}}{dt}$$=G_{\text{G}RB}+G_{\text{r}ad}+G_{\text{v}ap}\mathrm{,}$                                                                        (17)

где G_GRB — нагрев частиц пыли излучением гамма–всплеска, G_rad — охлаждение частиц пыли за счет собственного излучения, G_vap — охлаждение частиц пыли за счет испарения, C_d — теплоемкость частицы пыли. Скорость нагрева частиц пыли излучением гамма–всплеска в центре слоя j равна (нормированная на одну частицу)

$G_{\text{G}RB} =\frac{1}{4\pi {\overline{R}}_j^2}\underset{0}{\overset{\infty }{\int }}d\nu L\nu e^{-{\tau }_{j-1}-0.5\Delta {\tau }_j}{Q}_{abs}\pi r_{\text{d}}^2\mathrm{.}$                                                   (18)

Скорость охлаждения частиц пыли за счет собственного излучения равна

$G_{\text{r}ad}=-4\pi \underset{0}{\overset{\infty }{\int }}B\nu \mathrm{,}{T}_{\text{d}}{Q}_{abs}\pi r_{\text{d}}^2\mathrm{,}$                                                                         (19)

где B(v,T_d) — интенсивность излучения абсолютно черного тела. Скорость охлаждения частицы пыли за счет испарения равна

$G_{\text{v}ap}=-4\pi r_{\text{d}}^2\left|\frac{d{r}_{\text{d}}}{dt}\right|\frac{B{\rho }_{\text{d}}}{m_{\text{d}}}\mathrm{.}$                                                                               (20)

Теплоемкость частиц пыли C_d полагалась равной 3k_BN, где N — число атомов в частице пыли. Погрешность этого приближения для силикатной пыли менее 10% для температуры пыли Td > 600  К (Дрейн, Ли, 2001). В расчетах не учитывалось разрушение пыли за счет отрыва ионов от сильно заряженной частицы пыли. Согласно оценкам Дрейна, Хао (2002), Перна, Лазатти (2002), этот механизм разрушения пыли важен на расстоянии R ≲ 1–5 пк от источника гамма–всплеска (оценка расстояния зависит от флюенса фотонов рентгеновского излучения). В то же время, нагрев частиц пыли за счет поглощения излучения в оптическом и УФ–диапазонах длин волн приводит к сублимации пылинок на расстояниях R ≲ 10 пк (для параметров гамма–всплеска и газопылевого облака, рассматриваемых в нашей модели).

Скорость высвобождения атомов в газовую фазу в результате испарения частиц пыли равна

$k_{\text{v}ap\mathrm{,}X\mathrm{,}a}=4\pi r_{\text{d}}^2$$\left|\frac{d{r}_{\text{d}}}{dt}\right|\frac{{\rho }_{\text{d}}{n}_{\text{d}}}{m_{\text{d}}}\frac{l}{7},$                                                                     (21)

где l = 1 для Mg, Fe, Si; 1 = 4 для O; 1 = 0 для остальных химических элементов и для ионизационных состояний a > 0 (предполагается, что с поверхности пыли испаряются нейтральные атомы).

Связанно–связанные переходы Н₀ в полосах Лаймана и Вернера

Система уравнений для населенностей колебательно–вращательных уровней основного электронного состояния молекулы H₂ имеет вид

$\frac{d{n}_l}{dt}=$ $\sum _{m\ne l}{\beta }_{lm}{n}_m-n_l\left(\sum _{m\ne l}{\beta }_{ml}+{\beta }_{\text{d}iss\mathrm{,}l}\right)-n_l{k}_{{\text{H}}_2\mathrm{,}l}+\sum _{ml}{A}_{lm}{n}_m-n_l\sum _{ml}{A}_{ml}\mathrm{,}$           (22)

где n_l — концентрация молекул H₂ на энергетическом уровне l, β_lm — эффективная скорость перехода m ➝ 1 за счет фотовозбуждения электронных состояний H₂ и радиационного перехода обратно в основное электронное состояние, β_diss,l — скорость диссоциации молекул H₂ за счет распадов возбужденных состояний в колебательный континуум основного электронного состояния, k_H₂,l — скорость разрушения молекулы H₂ в реакциях фотоионизации, прямой фотодиссоциации, комптоновской ионизации, A_lm — коэффициенты Эйнштейна для спонтанного радиационного перехода с энергетического уровня m на уровень l (внутри основного электронного состояния молекулы). Зависимость параметра k_H₂,l от энергетического уровня Н₂ учитывалась только для прямой фотодиссоциации (Гэй и др., 2012). Переходы за счет столкновений молекул друг с другом не важны для плотностей газа и периода времени, рассматриваемых в нашей работе (Боссион и др., 2018; Ван и др., 2018).

Эффективная скорость перехода с уровня m на уровень l за счет фото–возбуждения электронных состояний H₂ равна

${\beta }_{lm}\underset{u}{=\sum }\frac{A_{lu}}{A_{\text{t}ot\mathrm{,}u}}{\zeta }_{um}\mathrm{,}$                                                                                    (23)

где ξ_um — скорость фотовозбуждения c уровня m на уровень u возбужденного электронного состояния, A_lu — вероятность перехода с уровня u на уровень l за счет спонтанного излучения, A_too,u — полная вероятность распада уровня за счет спонтанного излучения, которая также включает вероятность перехода в колебательный континуум основного электронного состояния A_vc,u:

$A_{\text{t}ot\mathrm{,}u}\underset{l}{=\sum }{A}_{lu}+A_{\text{v}c\mathrm{,}u}\mathrm{.}$                                                                                    (24)

Скорость фотодиссоциации H₂ в процессе Соломона равна

${\beta }_{diss\mathrm{,}m} =$$\sum _u\frac{A_{\text{v}c\mathrm{,}u}}{A_{\text{t}ot\mathrm{,}u}}{\zeta }_{um}\mathrm{.}$                                                                                    (25)

Ширина по частоте каждой линии из полос Лаймана и Вернера много у́же ширины интервалов, на которые разбивается шкала частот фотонов в вычислениях. Учет ослабления интенсивности излучения производится с помощью метода эквивалентной ширины линии. Пусть радиационный переход α связывает уровень l основного электронного состояния и уровень u возбужденного электронного состояния молекулы H₂. Безразмерная эквивалентная ширина линии α на расстоянии Rj от начала координат равна (Дрейн, 2011)

$W_{ul}\left(R_j\right)=\int \frac{d\nu }{\nu }\left\{1-\exp \left[-N_l\left(R_j\right){\sigma }_{ul}\left(\nu \right)\right]\right\}\mathrm{,}$                                                      (26)

где σ_ul(v) — сечение поглощения фотонов в линии α в зависимости от частоты, N_l(R_j) — лучевая концентрация молекул H₂, находящихся на энергетическом уровне l:

$N_l\left(R_j\right)=$$\sum _{i=1}^{j-1}{n}_l^i\mathrm{\Delta }R\mathrm{,}$                                                                                    (27)

где $n_l^i$ — концентрация молекул H₂, находящихся на энергетическом уровне l, в слое облака i. Значения $n_l^i$ в слоях облака берутся в одно и тоже запаздывающее время t_r. Скорость фотовозбуждения молекул H₂ за счет поглощения фотонов в линии α в слое облака j равна (Дрейн, Бертольди, 1996; Дрейн, Хао, 2002):

${\zeta }_{ul}\left(N_l\right) =\frac{L\left(\nu \right)e^{-{\tau }_{j-1}}}{4\pi {\overline{R}}_j^{2}h} \frac{\mathrm{\Delta }{W}_{ul}}{\mathrm{\Delta }{N}_l}\mathrm{,}$                                                                   (28)

где приращения лучевой концентрации ΔN_l и эквивалентной ширины ΔW_ul за счет поглощения в слое j равны

$\mathrm{\Delta }{N}_l =n_l^j\Delta R\mathrm{,}\mathrm{\Delta }{W}_{ul} =W_{ul}\left(R_{j+1}\right)-W_{ul}\left(R_j\right)\mathrm{.}$                                          (29)

Вклад линии α в оптическую толщину для интервала частот [v₀, v₀ + Δv], которому принадлежит линия α, равен (Дрейн, Бертольди, 1996; Дрейн, Хао, 2002)

$\Delta {\tau }_{\alpha \mathrm{,}j} =$$\frac{\mathrm{\Delta }{W}_{ul}}{\ln \left(1+\mathrm{\Delta }\nu /{\nu }_0\right)}$                                                                            (30)

Для расчета эквивалентной ширины использовались аппроксимации, опубликованные в работе Роджерса, Вильямса (1974).

Расчет населенностей производился для 301 колебательно–вращательного уровня основного электронного состояния X¹∑⁺ молекулы H₂. Энергии колебательно–вращательных уровней основного электронного состояния X¹∑⁺ и возбужденных электронных состояний B¹${\Sigma }_u^{+}$, C¹${\Pi }_u^{\pm }$, а также коэффициенты Эйнштейна для переходов X¹∑⁺ ⟵ B¹${\Sigma }_u^{+}$, X¹∑⁺ ⟵ C¹${\Pi }_u^{\pm }$ были взяты из файлов с данными кода CLOUDY (Шоу и др., 2005; Ферланд и др., 2017). Коэффициенты Эйнштейна для переходов внутри основного электронного состояния молекулы были взяты из работы Волниевича и др. (1998). Поглощение в линиях других атомов и молекул, отличных от H₂, не учитывалось.

Численные расчеты

Для энергий меньше 13.6 эВ (порог ионизации Н), основной вклад в оптическую толщину вносят поглощение на пыли, фотоионизация атомов металлов с низким потенциалом ионизации (CI, MgI, SiI, SI, FeI), поглощение H₂ в полосах Лаймана и Вернера. Для энергий фотонов больше 13.6 эВ главный вклад в оптическую толщину вносят процессы фотоионизации H, H₂ и Не и фотодиссоциации H₂. Для энергий фотонов0.5 ≲ hv ≲ 10 кэВ, поглощение и рассеяние на пыли и фотоионизация ионов металлов в газовой фазе снова становятся существенными. Для этих энергий фотонов главный вклад в сечение фотоионизации ионов металлов вносит фотоионизация внутренних электронных оболочек ионов. При бо́льших энергиях основным процессом рассеяния фотонов является комптоновская ионизация H, H₂ и He. В процессе фотоионизации, фотодиссоциации H₂ и испарения частиц пыли, вклад различных составляющих среды в оптическую толщину меняется. В частности, при разрушении молекулы H₂ образуется атомарный водород, и фотоионизация атомов Н вносит главный вклад в оптическую толщину для фотонов с энергией 13.6 ≤ E 1.5 эВ.

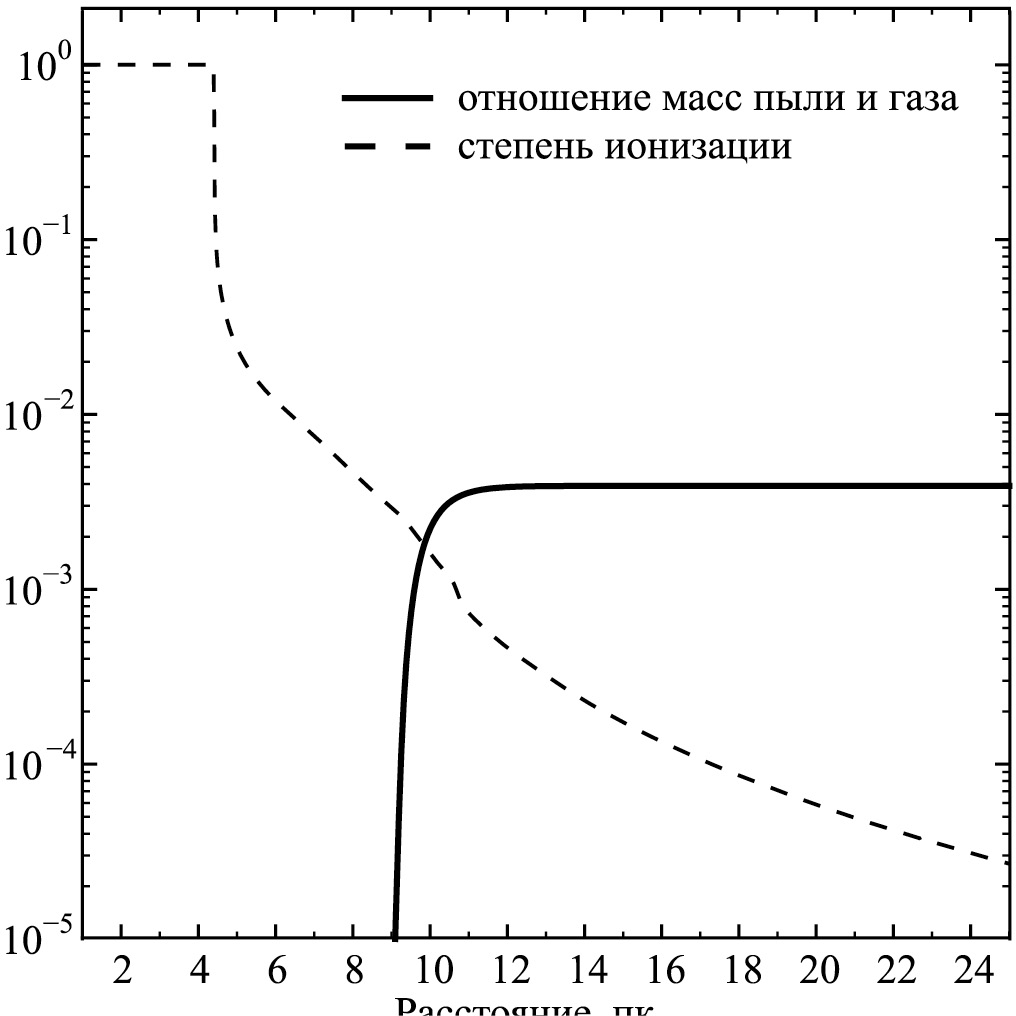

Рис. 2. Зависимость степени ионизации xᵢ и отношения масс пыли и газа от расстояния до источника гамма–всплеска. Для каждого расстояния приведены значения величин в один и тот же момент запаздывающего времени tₘₐₓ = 10⁵ с.

Численные расчеты проводились по схеме, описанной в работах Перна и др. (2000); Дрейна, Хао (2002). Расчет временной зависимости концентрации ионов и химических соединений проводился последовательно для каждого слоя облака. Решалась система дифференциальных уравнений для населенностей энергетических уровней молекулы H₂, концентраций ионов и химических соединений, для радиуса и температуры частиц пыли. Решение системы дифференциальных уравнений осуществлялось с помощью численного кода SUNDIALS CVODE v5.7.0 (Хиндмарш и др., 2005; Гарднер и др., 2022). Максимальное время, до которого проводилось моделирование составляет t_max = 10⁵ с. Интегрирование системы уравнений останавливалось раньше этого времени, если была достигнута полная ионизация газа. Критерий полной ионизации газа был выбран следующий:

$n_{{\text{H}}_2}+n_{{\text{H}}_2^{+}}+n_{\text{H}}+n_{He}+n_{H{e}^{+}}+$$\sum _{\text{X}}\sum _{a<a_{\text{m}ax}}{n_{{\text{X}}^{+a}}}^{-8}{n}_{\text{H}\mathrm{,}tot}\mathrm{,}$                                    (31)

где в сумме по ионизационным состояниям металлов учитываются ионизационные состояния ниже максимального. В решении системы дифференциальных уравнений для слоя облака j использовались значения оптической толщины τ_j–1(v,t_r) и лучевых концентраций молекулы H₂ N₁(R_j,t_r), полученные в результате расчетов для слоев облака i < j.

РЕЗУЛЬТАТЫ

Ионизационная структура облака

Определим степень ионизации газа как

$x_{\text{i}}=\frac{n_{\text{e}}}{n_{\text{e}\mathrm{,}tot}}\mathrm{,}$                                                                                    (32)

где n_e — концентрация электронов в газе, n_e,tot — полное число электронов в единице объема (как свободных электронов, так и связанных в ионах и молекулах). На рис. 2 показаны зависимости степени ионизации газа x_i и отношения масс пыли и газа от расстояния до источника гамма–всплеска в момент времени t_max= 10⁵ c после начала гамма–всплеска (в один и тот же момент запаздывающего времени). На расстоянии R_ion = 4.4 пк от источника всплеска проходит граница между полностью ионизованным газом и нейтральным газом. Степень ионизации газа на этой границе падает в ≈ 30 раз и далее медленно спадает с расстоянием. В области, где x_i ≪ 1, основным источником электронов в газе является ионизация атомов металлов.

Для энергий фотонов выше 13.6 эВ молекулярный газ является непрозрачным для излучения. Поэтому испарение пыли происходит в результате ее нагрева излучением в оптическом и УФ–диапазонах длин волн (см. также Дрейн, Хао, 2002). Скорость испарения частиц пыли имеет сильную зависимость от температуры пыли, которая, в свою очередь, зависит от интенсивности излучения. На расстояниях R > R_d ≈ 9 – 10 пк интенсивность излучения недостаточно высока, и испарение частиц пыли не происходит. На меньших расстояниях имеет место полное испарение частиц пыли, при этом характерное время испарения составляет около 3–5 c от начала гамма–всплеска (нагрев и испарение частиц пыли происходит УФ–излучением оптической вспышки гамма–всплеска). Таким образом, ионизирующее излучение на расстояниях R < R_d не экранировано пылью, которая уже успела испариться в первые секунды от начала гамма–всплеска. В этом случае степень ионизации газа зависит от флюенса ионизирующего излучения, но не от функциональной зависимости потока излучения от времени (Лаззати, Перна, 2002, 2003). Падение степени ионизации на расстоянии ≈ 9 – 11 пк связано с уменьшением концентрации тяжелых металлов в газовой фазе (O, Mg, Si, Fe) для R > R_d, а также c переходом атомов углерода в нейтральное состояние (переход CII/CI). С увеличением расстояния от источника гамма–всплеска возрастает относительный вклад комптоновской ионизации в концентрацию электронов в газе, который составляет около 15% на расстоянии 25 пк.

Распространенности атомов и молекул вычисляются по формуле

$x_{\text{A}}=\frac{n_{\text{A}}}{n_{\text{H}\mathrm{,}tot}}\mathrm{,}$                                                                                          (33)

где n_A — концентрация атомов (молекул) сорта A . На рис. 3 показана распространенность молекул H₂, $H_2^{+}$, ионов Н, Н, Не, Не, Не⁺² и электронов в зависимости от расстояния до источника гамма–всплеска. Отношение концентраций равно ~1 на границе ионизованный/нейтральный газ в узкой области облака размером ~0.01 пк. Реакциями разрушения молекулярного водорода являются (i) фотоионизация H₂; (ii) диссоциативная фотоионизация H₂; (iii) комптоновская ионизация; (iv) прямая фотодиссоциация H₂; (v) механизм Соломона. Прямая фотодиссоциация и механизм Соломона разрушения H₂ эффективны на расстояниях меньше радиуса испарения пыли (вносят 40–50% в общее количество разрушенного H₂ при R_ion < R < R_d). На бо́льших расстояниях скорость диссоциации H₂ быстро падает с расстоянием (УФ излучение экранируется пылью), и разрушение H₂ в основном обусловлено ионизацией. Главным механизмом разрушения $H_2^{+}$ является фотодиссоциация с образованием H и H, поэтому при R > R_d концентрация Н равна концентрации H (рис. 3).

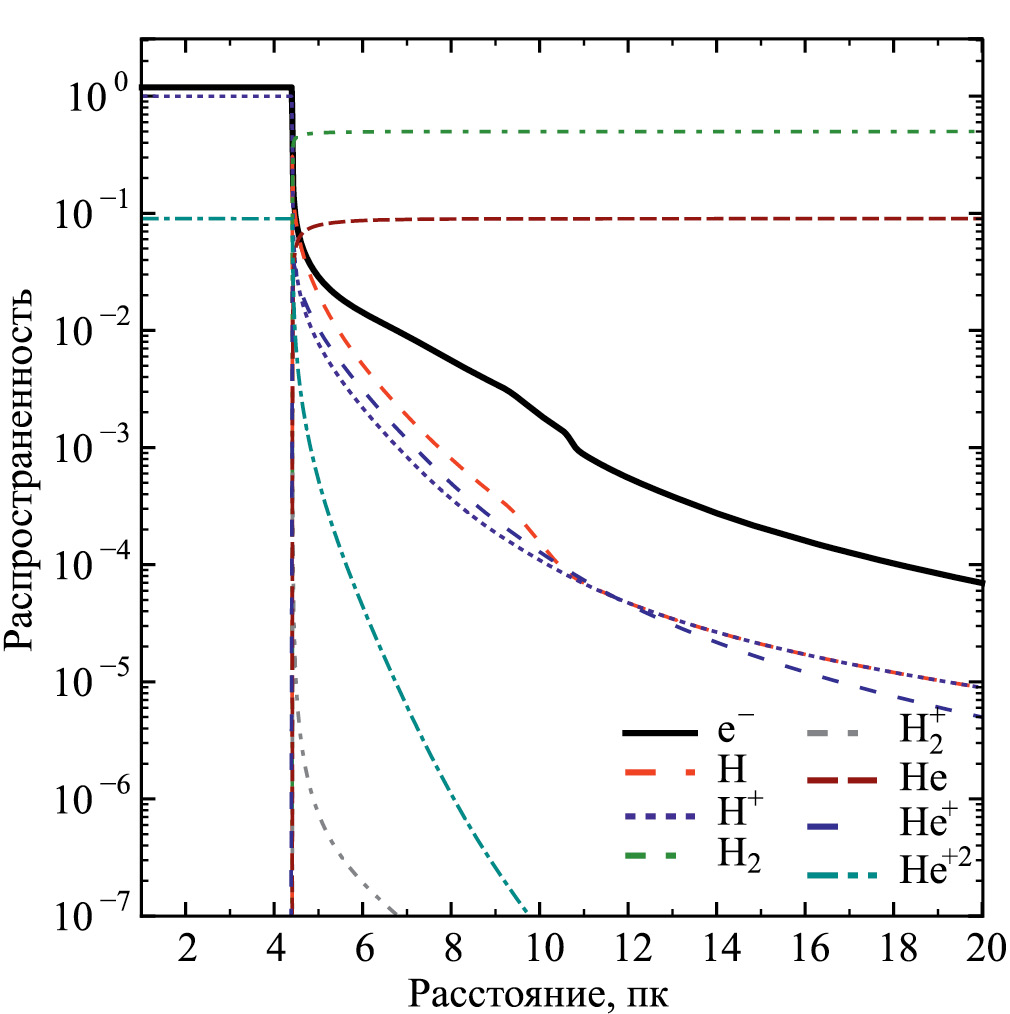

Рис. 3. Зависимость распространенности Н, Не, H₂ и их ионов от расстояния до источника гамма–всплеска (в момент запаздывающего времени  tₘₐₓ = 10⁵с ).

На расстояниях R > 13 пк комптоновская ионизация становится основным процессом разрушения H₂.

Значение металличности газа не влияет на радиус ионизационного фронта. Радиус испарения пыли увеличивается с уменьшением металличности: Rd ≈ 12–13 пк для [M/H] = –1, –2.

Распространенность ионов металлов

На рис. 4 показаны распространенности ионов металлов C, N, O, и Ne в зависимости от расстояния. Потенциал ионизации внешней электронной оболочки нейтрального атома CI составляет 11.2 эВ. Основной вклад в ионизацию атомов CI вносят фотоны УФ–диапазона c энергией, меньше потенциала ионизации атомарного водорода, E < 13.6 эВ. На определенном расстоянии от источника флюенс излучения в УФ диапазоне становится недостаточно высок для полной ионизации атомов CI, и углерод остается преимущественно нейтральным. Переход CII/CI является резким и происходит на расстоянии R_C ≈ 10–11 пк, за фронтом испарения пыли (рис. 4).

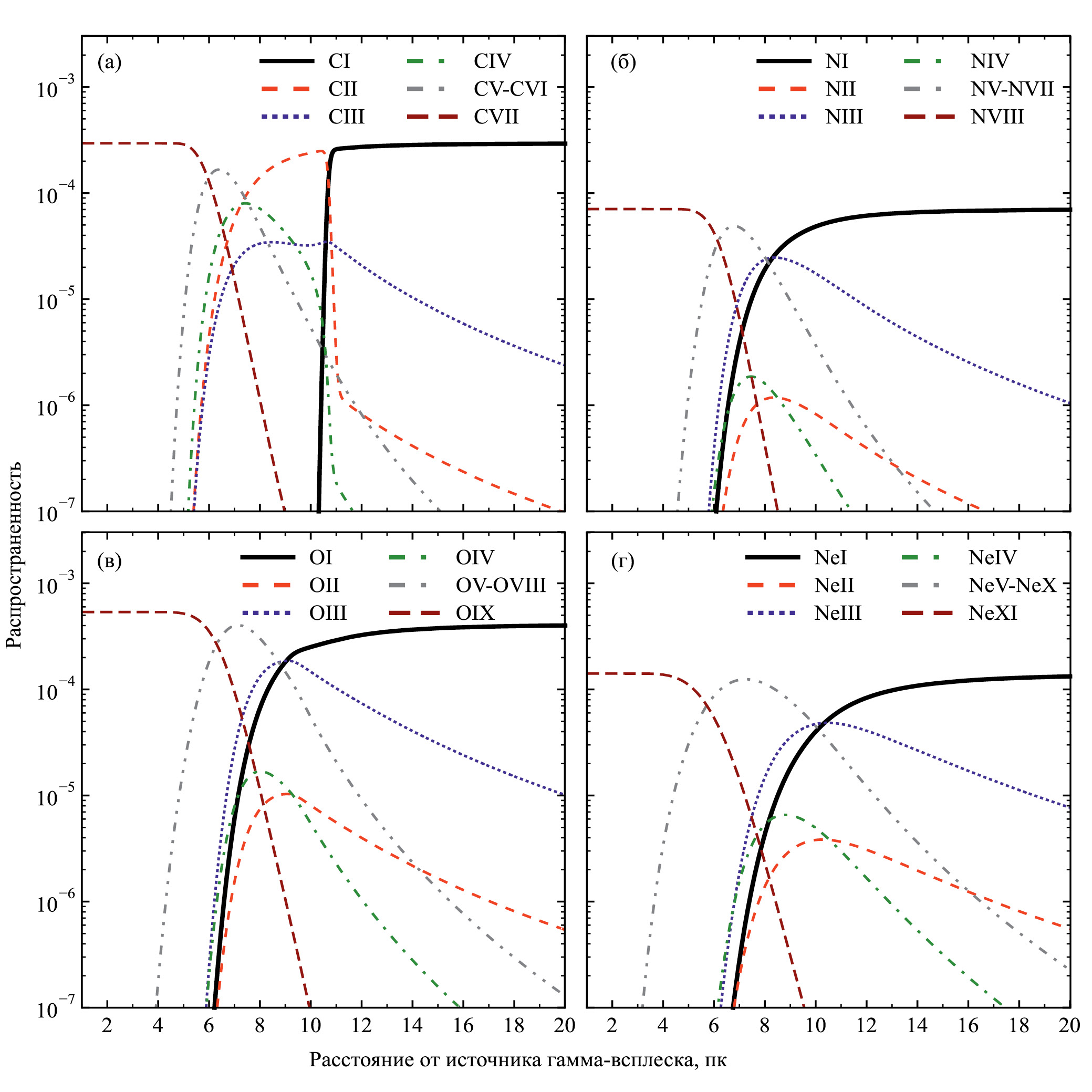

Рис. 4. Распространенность ионов C, N, O и Ne в различных ионизационных состояниях в зависимости от расстояния (в момент запаздывающего времени tₘₐₓ = 10⁵с ). Запись NV–NVII означает суммарную распространенность ионов с NV по NVII, и аналогично для других ионов.

На расстояниях R > R_C, фотоионизация атомов CI происходит за счет ионизации К–оболочки атома. Для нейтральных атомов NI, OI, NeI потенциал ионизации внешней электронной оболочки приблизительно равен или выше 13.6 эВ. Основной вклад в ионизацию этих атомов вносит фотоионизация электронных К–оболочек на всех расстояниях от источника гамма–всплеска. С вероятностью, близкой к 1, испускается один Оже–электрон при фотоионизации электронных К–оболочек CI, NI, OI, NeI (Каастра, Меве, 1993). В результате нейтральный атом NI переходит сразу в NIII, аналогично для атомов CI, OI, NeI (для атомов углерода CI это верно на расстояниях R > R_C). Фотоионизация CII (СIII), NIII, OIII и NeIII также происходит через фотоионизацию К–оболочек ионов, что сопровождается испусканием одного Оже–электрона. Таким образом, концентрации ионов в ионизационном состоянии II много меньше концентрации ионов в ионизационном состоянии III, и концентрация ионов в ионизационном состоянии IV много меньше концентрации ионов в более высоких ионизационных состояниях (для углерода это верно на расстояниях R > R_C) (рис. 4).

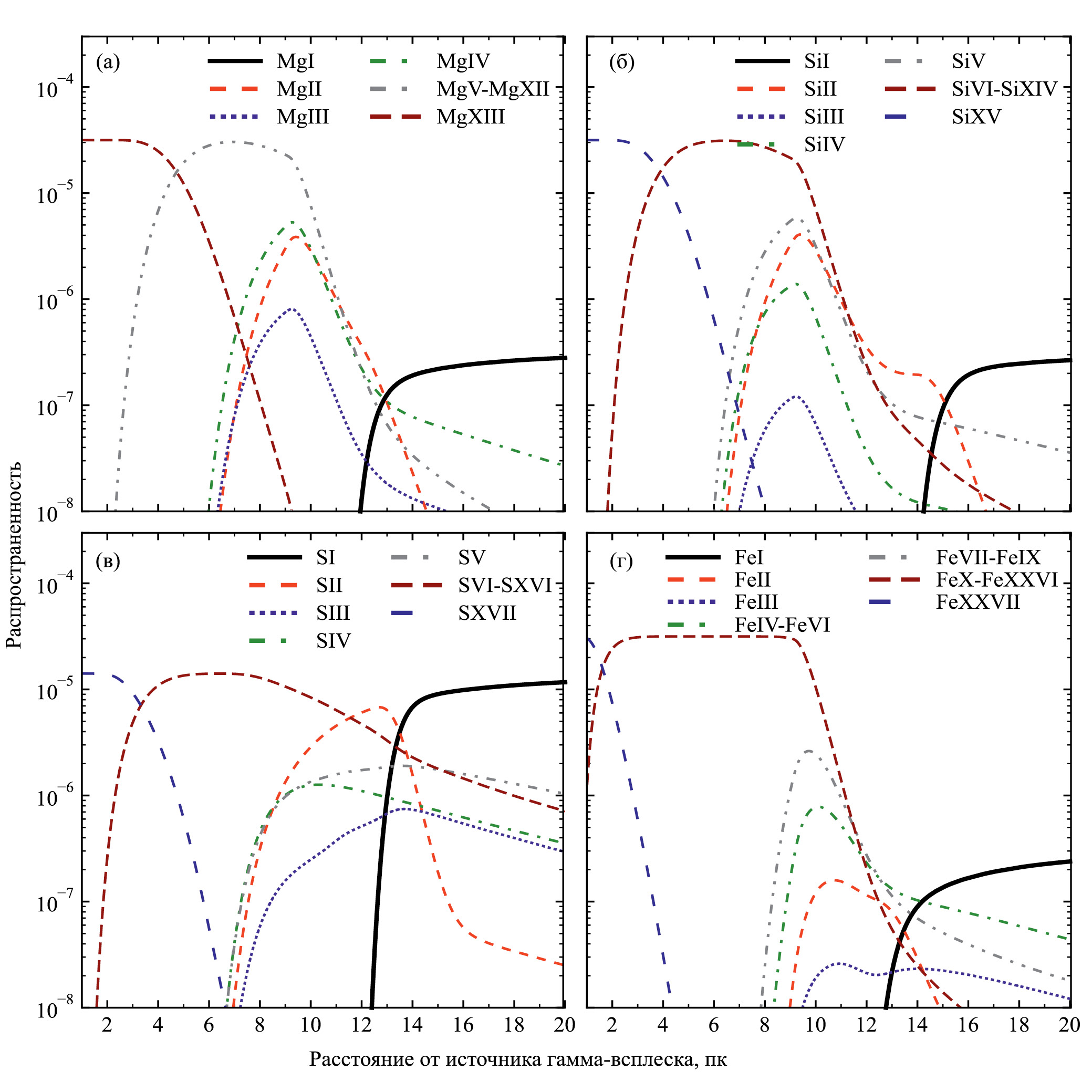

Рис. 5. То же, что на рис. 4, только для ионов Mg, Si, S и Fe.

На рис. 5а,б,г показаны распространенности ионов металлов Mg, Si и Fe в зависимости от расстояния. В области R ≲ R_d, атомы Mg, Si и Fe попадают в газовую фазу вследствие испарения частиц пыли. Потенциалы ионизации внешних электронных оболочек атомов MgI, SiI и FeI равны 7.65, 8.15 и 7.9 эВ соответственно. Фотоионизация этих атомов осуществляется через поглощение фотонов УФ–диапазона длин волн. Потенциал фотоионизации MgII, SiII и FeII составляет 15, 16.4 и 16.2 эВ, и ионизация этих ионов протекает за счет поглощения фотонов в рентгеновском диапазоне и фотоионизации внутренних электронных оболочек ионов. В этом случае фотоионизация сопровождается (с высокой долей вероятности) испусканием 1–2 Оже–электронов для MgII, 1–3 Оже–электронов для SiII, и 1–6 Оже–электронов для FeII. На расстояниях R ≥ 13–15 пк от источника всплеска атомы Mg, Si и Fe находятся преимущественно в нейтральном состоянии (рис. 5). На этих расстояниях, наиболее вероятным каналом ионизации MgI является фотоионизация электронной К–оболочки, которая сопровождается испусканием двух Оже–электронов. Поэтому для R > R_Mg ≈ 13 пк следующим по распространенности после MgI является ион MgIV, и концентрация ионов Mg в остальных ионизационных состояниях меньше концентрации MgIV (рис. 5). Аналогично SiV является вторым по распространенности ионом после SiI для R > R_Si ≈ 15 пк, а для R > R_Fe ≈ 14 пк ионы железа FeIV, FeV, FeVI следуют по распространенности за нейтральным атомом FeI. Заметим, что результат расчетов для Mg, Si и Fe зависит от предположений, сделанных в модели: атомы в газовой фазе в начальный момент находятся в нейтральном состоянии, и при испарении пыли атомы высвобождаются в газовую фазу также в нейтральном состоянии.

На рис. 5в показаны распространенности ионов серы S в зависимости от расстояния. Потенциал ионизации атома SI составляет 10.4 эВ. Основным каналом ионизации нейтрального атома S является поглощение фотонов УФ–диапазона (в области, где УФ–излучение не экранировано). Граница SII/SI находится на расстоянии R_S ≈ 13–14 пк (рис. 5). Основным каналом ионизации SII, а также ионизации SI для R > R_S, является фотоионизация фотонами в рентгеновском диапазоне длин волн, которая сопровождается испусканием Оже–электронов. На расстояниях R > R_S следующим по распространенности ионом серы после SI является ион SV. Концентрация ионов SIII и SIV мала на всех расстояниях. Концентрации SIII и SIV имеют близкие значения при R > R_S, так как вероятности испускания 1 или 2 Оже–электронов при фотоионизации электронной К–оболочки SI имеют близкие значения — около 0.08 (Каастра, Меве, 1993).

Лучевые концентрации ионов металлов

Определим лучевую концентрацию ионов сорта A на расстоянии R_j (внутренний радиус слоя облака j):

$N_A\left(R_j\right) =\sum _i^{j-1}{n}_A^i\left(t_r\right)\mathrm{\Delta }R\mathrm{,}$                                                              (34)

где $n_A^i$— концентрация ионов A в слое облака i в один и тот же момент запаздывающего времени t_r . Лучевые концентрации ионов могут быть измерены с помощью наблюдений абсорбционных линий ионов металлов в послесвечении гамма–всплеска. В этом разделе представлены результаты расчетов лучевой концентрации ионов металлов как функций полной лучевой концентрации ядер водорода, N_H,tot = n_H,tot (R – R_min), где R — расстояние от источника гамма всплеска. На рис. 6 и 7 представлены результаты расчетов в момент запаздывающего времени tₘₐₓ = 10⁵с. Приведены результаты расчетов для N_H,tot ≤ 4×10²² см⁻², что соответствует расстояниям R ≤ 14 пк для рассматриваемой плотности газа.

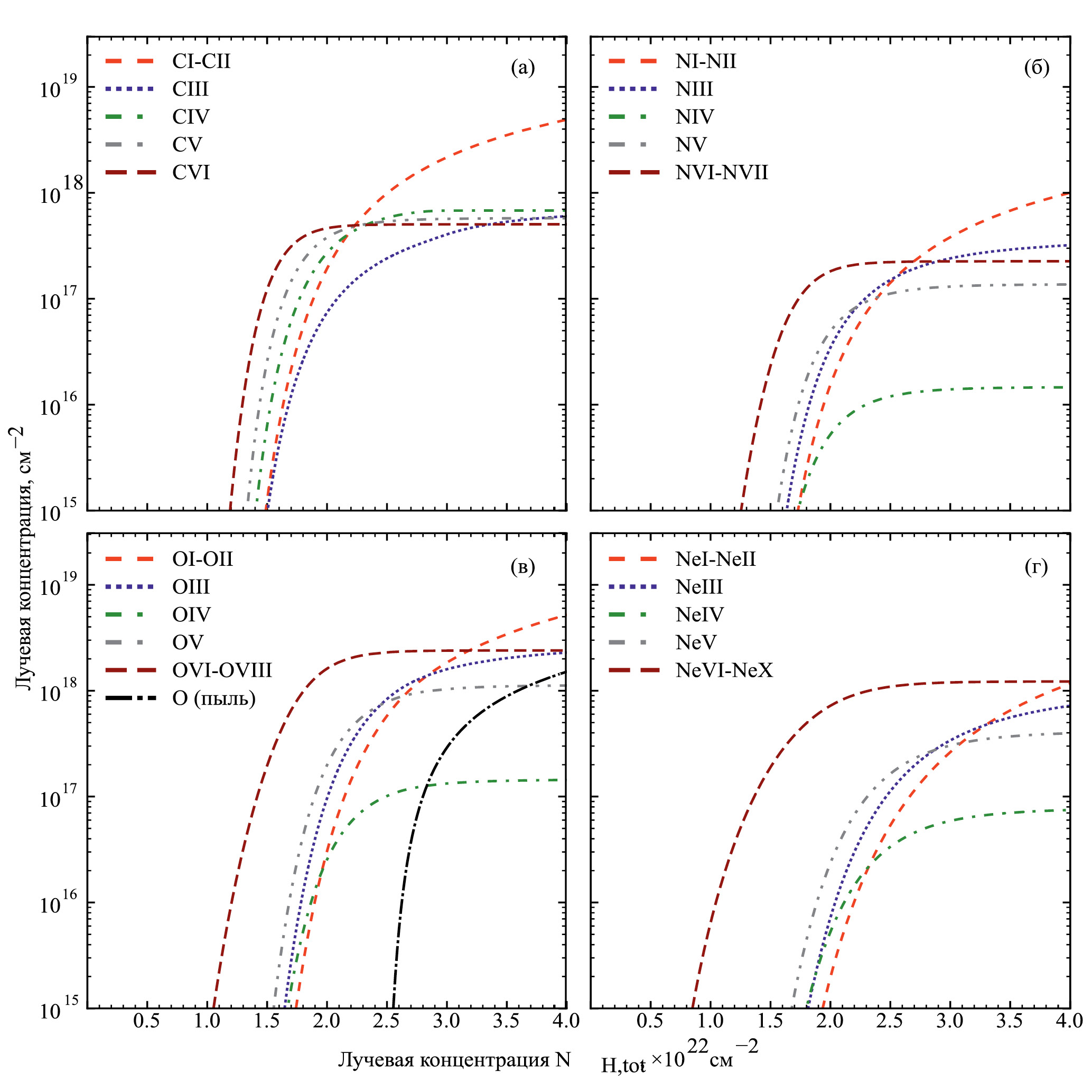

Рис. 6. Лучевая концентрация ионов C, N, O и Ne в различных ионизационных состояниях в зависимости от лучевой концентрации водорода N_H,tot. На графиках не показаны лучевые концентрации полностью ободранных ионов (CVII, NVIII, OIX, NeXI). Результаты расчетов соответствуют моменту времени tₘₐₓ = 10⁵с после начала гамма–всплеска.

Для лучевых концентраций водорода, N_H,tot < 2 × 10²² см⁻², ионы углерода преимущественно находятся в состоянии высокой степени ионизации CVI и CVII (рис. 6a). Для бо́льших лучевых концентраций водорода N_H,tot углерод преимущественно находится в виде ионов CI и CII (интегрально по лучу зрения). Верхняя граница лучевых концентраций водорода N_H,tot, при которых лучевая концентрация ионов в состоянии ионизации III и выше превышает суммарную лучевую концентрацию ионов в состояниях I и II, возрастает с увеличением атомного числа иона (рис. 6). Для углерода это значение N_H,tot составляет около 2 × 10²² см⁻². А для неона лучевая концентрация NeI–NeII становится больше лучевой концентрации ионов NeIII–NeX только при N_H,tot ≥ 4 × 10²² см⁻².

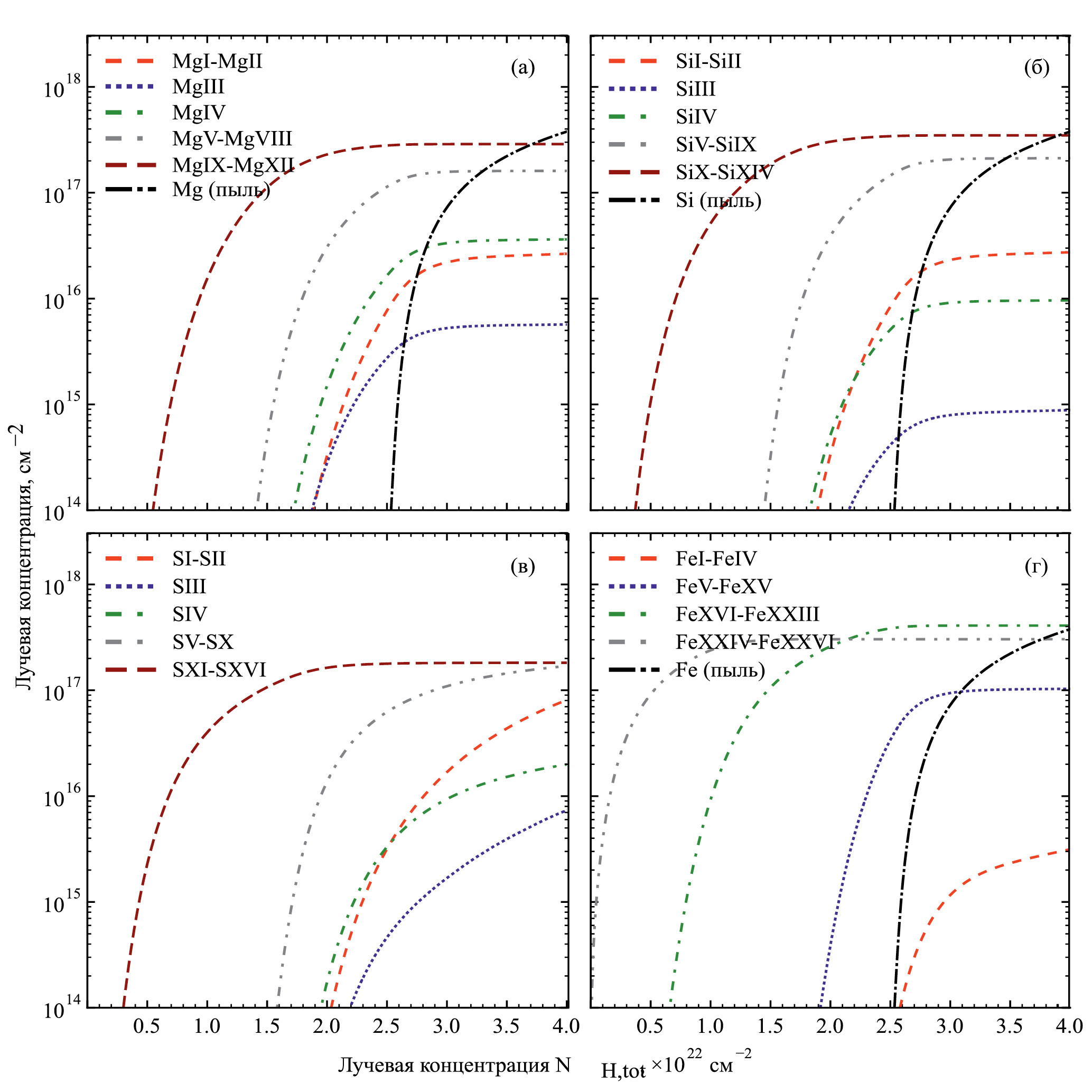

Рис. 7. То же, что на рис. 6, только для ионов Mg, Si, S и Fe.

Лучевая концентрация ионов металлов Mg, Si, и Fe в состоянии ионизации I–IV много меньше лучевой концентрации ионов в состоянии ионизации V и выше для всех лучевых концентраций водорода N_H,tot (рис. 7а,б,г). Таким образом, ионы Mg, Si, и Fe в газовой фазе находятся преимущественно в виде ионов с большим зарядом (интегрально по лучу зрения). При лучевых концентрациях N_H,tot ≳ 3 × 10²² см⁻², доля атомов металлов Mg, Si, и Fe, которые заключены в частицах пыли, перестает быть пренебрежимо малой. Доля ионов серы S в низком зарядовом состоянии (I–II) растет с увеличением лучевой концентрации водорода N_H,tot (рис. 7в). При N_H,tot ≳ 6 × 10²² см⁻² лучевая концентрация ионов серы SI–SII становится выше лучевой концентрации ионов с бо́льшим зарядом. При этом лучевые концентрации ионов S в зарядовом состоянии III и IV малы для всех N_H,tot, что обусловлено фотоионизацией ионов серы рентгеновским излучением и испусканием Оже–электронов.

Поглощение излучения послесвечения гамма–всплеска в газопылевом облаке

На рис. 8 показаны результаты расчетов энергетического спектра излучения послесвечения в момент времени t_max = 10⁵ с после прохождения слоя облака различной толщины. Лучевая концентрация полностью ионизованного слоя газа N₀ составляет около 10²² см⁻². Этот газ не оказывает почти никаких эффектов на наблюдаемый спектр послесвечения (эффект от комптоновского рассеяния на электронах и поглощения излучения ионами металлов в ультравысоком ионизованном состоянии мал). В УФ–диапазоне длин волн излучение с энергией фотонов выше 13.6 эВ полностью поглощается H, H₂, Не в частично ионизованном слое облака для всех N_H,tot < N₀. Радиус испарения пыли R_d ≈ 9–10 пк соответствует лучевой концентрации N_d ≈ 2.7× 10²² см⁻². При лучевых концентрациях водорода N_H,tot < N_d, излучение в оптическом и УФ–диапазонах длин волн (hv<13.6 эВ) испытывает слабое поглощение. В рентгеновском диапазоне длин волн поглощение излучения происходит для всех значений N_H,tot > N₀. При N_H,tot < N_d и 1 ≲ hv ≲ 5 кэВ основной вклад в поглощение излучения вносят ионы металлов (для солнечной металличности). Для бо́льших энергий фотонов основной вклад вносят комптоновское рассеяние на свободных электронах и комптоновская ионизация (однако оптическая толщина облака мала). Верхний порог полного поглощения излучения в рентгеновской части спектра плавно перемещается в сторону более высоких энергий при увеличении лучевой концентрации водорода N_H,tot. Ионы металлов находятся в различных ионизационных состояниях, поэтому края полос поглощения, связанные с ионизацией электронных K– и L–оболочек ионов, слабые и практически не заметны на спектре (рис. 8).

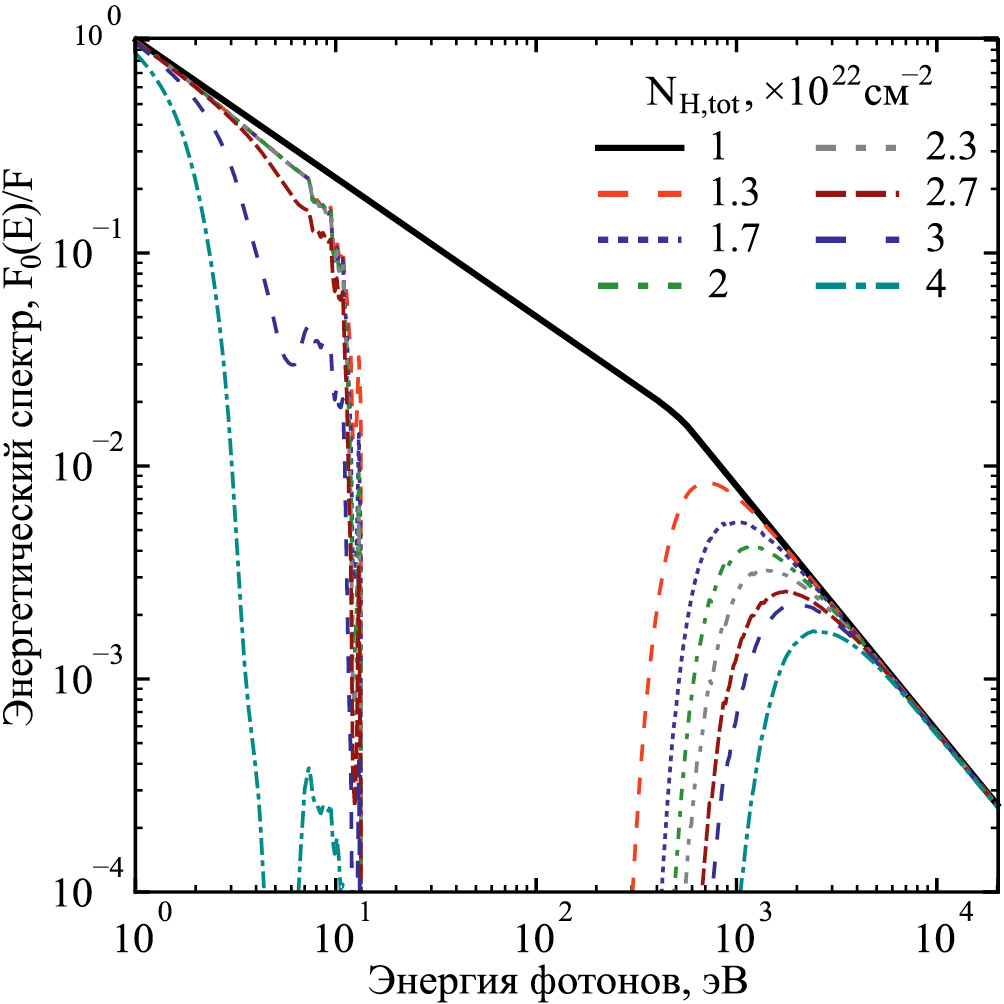

Рис. 8. Энергетический спектр излучения послесвечения гамма–всплеска после прохождения слоя облака, которое имеет лучевую концентрацию ядер водорода N_H,tot. Спектр нормирован на значение спектра для энергии фотонов E₀ = 1 эВ. Показаны результаты расчетов для разных значений N_H,tot. Результаты расчетов соответствуют моменту времени tₘₐₓ = 10⁵с .

ОБСУЖДЕНИЕ

Ионизационная структура облака

Основной вклад в полный флюенс излучения как в УФ, так и в рентгеновском диапазоне длин волн вносит послесвечение гамма–всплеска. Вклад излучения активной фазы гамма–всплеска в полный флюенс излучения в рентгеновском диапазоне длин волн (0.3–10 кэВ) составляет около 20% в нашей модели (это приблизительно соответствует эффективности излучения гамма–всплеска η).

УФ–излучение (hv > 13.6 эВ) и мягкое рентгеновское излучение эффективно экранируются газопылевым облаком (рис. 8), поэтому излучение в рентгеновском диапазоне длин волн вносит основной вклад в ионизацию молекул H₂ и ионов металлов на расстояниях R > R_ion. Стандартная модель синхротронного излучения головной ударной волны, которая распространяется во внешней среде с постоянной плотностью, предсказывает следующую зависимость от времени интенсивности послесвечения в рентгеновском диапазоне:

$F_{\nu }\propto t^{-\alpha }\mathrm{,}$                                                                                                   (35)

где α = – 3(1–p)/4 в режиме медленного охлаждения (v < v_c), и α = – (2–3p)/4 в режиме быстрого охлаждения (v > v_c), p — показатель степени в распределении электронов, v_c — характерная частота синхротронного излучения электрона, для которого время потерь на излучение сравнимо с динамическим временем (Гранот, Сари, 2002). В нашей модели p = 2.3, и α ≈ 1 и α ≈ 1.2 для режимов медленного и быстрого охлаждения. Для времени t = 10³ с частота охлаждения равна hv_c ≈ 4 кэВ (рис. 1). Скорость ионизации газа рентгеновским излучением относительно медленно спадает со временем, что указывает на необходимость производить расчеты для больших времен (t_max ≳ 10⁴c). Согласно нашим расчетам, степень ионизации газа на расстоянии 15 пк от источника возрастает с 1.5 × 10^–4 до 1.7 × 10^–4 за время с 10⁴ до 10⁵ c (для солнечной металличности). Расстояние от источника гамма–всплеска до ионизационного фронта также увеличивается — увеличение радиуса фронта ионизации равно 0.4 пк (что равно 10%) за время с 10⁴ до 10⁵ c.

Рост степени ионизации газа прекращается, когда скорость ионизации газа становится сравнима со скоростью рекомбинации ионов. Скорость ионизации газа на расстоянии 15 пк в момент времени 10⁵ c составляет порядка 10^–10 c^–1. Характерная скорость рекомбинации ионов металлов равна αn_e, где α ∼ 10^–12 – 10^–10 см³ c^–1 для T_e ≈ 10³ K (Пекино и др., 1991), а концентрация электронов равна n_e = 0.2 см^–3 на расстоянии 15 пк. Таким образом, для времен и расстояний, рассматриваемых в этой работе, скорости реакций рекомбинации малы.

Поглощение излучения в рентгеновском диапазоне длин волн

Наблюдаемые значения лучевой концентрации N_HX, которая обуславливает поглощение излучения послесвечения гамма–всплеска в рентгеновском диапазоне длин волн, лежат в диапазоне от малых значений до ≈ 10²³ см⁻², а среднее значение равно около 10²² см⁻² (Кампана и др., 2010, 2012). В модели Уотсона и др. (2013) поглощение излучения послесвечения гамма–всплеска происходит в HII области, где произошел гамма–всплеск. В их модели вклад ионов металлов в поглощение мал вследствие ионизации ионов металлов до высокой степени излучением гамма–всплеска, а поглощение излучения происходит ионами гелия. Уотсон и др. (2013) рассматривают наблюдаемое увеличение среднего отношения N_HX/A_v с красным смещением z как указание на то, что поглощение излучения осуществляется ионами гелия, а не ионами металлов.

В нашей модели поглощение излучения происходит в частично ионизованном молекулярном газе на расстоянии больше радиуса ионизации, R > R_ion. Для N_H,tot – N₀ = 10²² см⁻² и энергии фотонов 1 кэВ, вклад ионов металлов, HeI и H₂ в оптическую толщину в нашей модели составляет приблизительно 35%, 35% и 25% соответственно (для солнечной металличности). С увеличением энергии фотонов вклад ионов металлов в поглощение увеличивается, так как включаются процессы фотоионизации внутренних электронных оболочек ионов металлов Si, S, Fe. Для энергий фотонов hv > 5–10 кэВ главный вклад в поглощение излучения вносит комптоновская ионизация H₂ и Не. Вклад HeII в поглощение излучения мал. Оптическая толщина за счет фотоионизации электронных К–оболочек ионов железа мала и составляет ~0.01 (энергии ионизации К–оболочек ионов железа лежат в диапазоне 7–9 кэВ).

В работе Куккьяра и др. (2015) исследовали спектры послесвечений гамма–всплесков, в которых наблюдается демпфированная линия Lyα. Согласно их результатам, металличность газа в родительских галактиках гамма–всплесков составляет в среднем около 10% от солнечного значения металличности для гамма–всплесков на красном смещении z = 3.5–6. Можно ожидать, что с уменьшением металличности вклад HeI и H₂ в поглощение излучения послесвечения в рентгеновской части спектра будет увеличиваться. Согласно нашим расчетам для , вклад атомов Не и молекул H₂ в поглощение излучения является доминирующим: вклад HeI и H₂ в оптическую толщину для энергий фотонов 1 кэВ составляет около 55% и 40% соответственно. Результаты наших расчетов подтвердили предположение Уотсона и др. (2013), что фотоионизация атомов Не играет важную роль в поглощении излучения в рентгеновском диапазоне длин волн. В нашей модели поглощение излучения происходит в плотном молекулярном облаке, расположенном в окрестности гамма–всплеска. В работе Сталинга и др. (2013) также показано, что в случае холодного нейтрального газа вклад Н/H₂ и НеI в поглощение излучения в рентгеновском диапазоне длин волн существенен даже для солнечной металличности.

Лучевая концентрация атомарного водорода N_HI пропорциональна концентрации атомарного водорода в облаке в начальный момент времени, т.е. является модельно–зависимым параметром. В нашей модели n_H = 0 при t = 0, поэтому N_HI мало и не зависит от N_H,tot. После прохождения излучения гамма–всплеска через облако атомарный водород находится преимущественно вблизи ионизационного фронта, и N_HI 1.5 × 10²⁰ см⁻² (рис. 3). Согласно нашим расчетам, лучевая концентрация ионов Mg, Si, Fe в состояниях ионизации I–IV много меньше лучевой концентрации ионов с большим зарядом для всех рассматриваемых значений N_H,tot (рис. 7). Эти результаты соответствуют наблюдательным данным — анализ переменности профилей абсорбционных линий ионов металлов с малым зарядом указывает на то, что поглощение в линиях этих ионов происходит на больших расстояниях от источника гамма–всплеска (см., например, Вресвийк и др., 2007). Кроме того, согласно расчетам, поглощение оптического излучения на пыли отсутствует в нашей модели для N_H,tot < N_d ≈ 2.7 × 10²² см⁻², где N_d — лучевая концентрация водорода, которая соответствует радиусу испарения пыли. Модель предсказывает наличие абсорбционных линий молекулы H₂ в спектре послесвечения гамма–всплеска. Линии молекулы H₂ действительно наблюдаются в спектрах некоторых гамма–всплесков (Болмер и др., 2019).

ЗАКЛЮЧЕНИЕ

Построена модель прохождения гамма–всплеска через плотное молекулярное облако, которое расположено вблизи источника всплеска. Плотность облака была выбрана в модели равной n_H,tot = 10³ см^–3. Интенсивность и длительность излучения гамма–всплеска в УФ–диапазоне длин волн определяет радиус ионизационного фронта и радиус испарения пыли. Размер границы между полностью ионизованным газом и нейтральным газом составляет около 0.05 пк, на этом расстоянии степень ионизации газа падает в ≈10 раз.

Ионизация ионов металлов рентгеновским излучением определяет степень ионизации газа в области, где газ преимущественно нейтральный. Ионизация ионов металлов осуществляется через фотоионизацию внутренних электронных оболочек ионов, что сопровождается испусканием Оже–электронов. Это приводит к образованию ионов в высоком ионизационном состоянии. Лучевые концентрации ионов Mg, Si, Fe в состоянии ионизации I–IV много меньше, чем лучевые концентрации ионов в состоянии ионизации V и выше. Лучевая концентрация ионов серы SI–SII становится больше лучевой концентрации ионов серы в более высоких состояниях ионизации только для больших лучевых концентраций водорода в облаке, N_H,tot > 6 ×10²² см⁻², а лучевая концентрация ионов серы SIII и SIV мала для всех N_H,tot . Фотоионизация ионов металлов УФ–излучением происходит только на расстояниях меньше радиуса испарения пыли и для ионов с порогом ионизации меньше 13.6 эВ.

Результаты наших расчетов подтвердили предположение Уотсона и др. (2013), что фотоионизация атомов Не играет важную роль в поглощении излучения в рентгеновском диапазоне длин волн. Для низкой металличности, [M/H], роль атомов гелия является доминирующей. Численная модель, построенная в этой работе, будет использована в дальнейшем для аппроксимации спектров послесвечения гамма–всплесков в рентгеновском диапазоне длин волн и интерпретации данных наблюдений абсорбционных линий ионов металлов.

ФИНАНСИРОВАНИЕ

Работа выполнена при поддержке гранта РНФ 2112–00250.

¹ https://www.astro.princeton.edu/~draine/dust/dust.html
