Applying specialized software packages to automate engineering equipment calculation

Толық мәтін

Введение. Подбор, определение геометрических размеров технологического оборудования и разработка конструкторской документации являются важными задачами проектирования, без решения которых затруднительно создавать энергоэффективные химические технологии. При этом изделие должно быть подобрано и рассчитано таким образом, чтобы при низких материальных затратах и максимальной загрузке обеспечивалось минимально возможное энергопотребление. Для этого используются различные инженерные методики, успешное применение которых зависит от точности расчета теплофизических свойств (ТФС) входных и выходных потоков.

Анализ литературных источников показывает, что автоматизация инженерных методик в основном связана с написанием программ, в которые включаются расчетные формулы [1–3]. При этом отмечено, что первым этапом проектирования изделия или технологического оборудования является первичное проектирование [4], результаты которого приблизительные, а эффективность их использования зависит от интуиции и опыта проектировщика. Как правило, при проектировании химико-технологических процессов (ХТП) с применением моделирующих САПР составляют материальный и энергетический балансы, на основе которых производится подбор оборудования или его расчет (при использовании нестандартного изделия).

Сегодня на рынке немало программных решений для моделирования технологического процесса и расчета оборудования, например, Aspen HYSYS, ChemCad и Unisim Design. Их БД включают утилиты для определения геометрических размеров колонн, емкостей, сепараторов и теплообменников [5, 6]. Отечественным аналогом указанных программ является AEROSYM, который показывает результаты расчета, близкие к выполненным в Aspen HYSYS [7].

Подготовка конструкторской документации (КД) – одна из важных и наиболее трудоемких задач в САПР. Ее реализуют посредством графических программных средств по автоматизации разработки и выполнения конструкторской документации. Примерами таких программ являются Autocad, КОМПАС-3D, nanoCADPro и т.д.

Моделировать физические процессы и решать различные инженерные задачи позволяют CAE-системы [8]. К ним можно отнести, например, ANSYS и FlowVision.

Обзор существующих подходов

Программное обеспечение фирмы «Aspen» активно применяют для построения цифровых двойников на базе нейросети AI Model Builder, используя пользовательский код MS Excel-VBA [9]. Возможности программы Aspen HYSYS позволяют также разрабатывать пользовательский модуль внутри программы [10]. Несмотря на то, что программы Aspen HYSYS и Aspen Plus предназначены для моделирования процессов химической технологии, в некоторых исследованиях их применяли для расчета теплотехнических процессов. Например, в [11] предложено использовать Aspen Plus для моделирования конденсационной установки, а в [12] Aspen HYSYS применяется для расчета парогазовой установки нефтедобывающей компании.

Как правило, функционал CAD-систем включает в себя дополнительные возможности, которые можно реализовать при помощи пользовательских функций. Так, в работе [8] рассмотрен механизм импорта твердотельной модели из KOMPAS-3D в ANSYS при моделировании напряженно-деформационной задачи несущего корпуса. В работе [13] приведены подходы для анализа проектных решений, выполненных в САПР КОМПАС-3D. При составлении математической модели вакуумной сублимационной сушки [14] в CFD-модель добавлено описание кинетики, сформированное в виде отдельной программы.

Применение специализированного ПО планирования в совокупности с инструментами моделирования производства позволяет получать существенный экономический эффект [15]. Возможно интегрированное решение, которое базируется на трех передовых программах: Aspen HYSYS, Bentley AXSYS и Bentley PlantWise. Расчет технологических схем проведен в Aspen HYSYS, а концептуальную 3D­модель создает решение Bentley PlantWise [16].

Указанные работы отражают лишь небольшую часть применений CAD- и CAE-систем при выполнении инженерных задач. Однако для решения задачи в CAE-системе необходимо подготовить модель, в которой указаны геометрические параметры изделия, а CAD-системы, как правило, не предназначены для инженерных расчетов технологического оборудования. САПР для моделирования ХТП (Aspen HYSYS, ChemCad, Unisim Design и т.д.) позволяют рассчитать материальный и энергетический балансы процесса, но возможности определения геометрических размеров оборудования (особенно нестандартного) существенно ограничены. При этом такой расчет возможен при использовании инженерных методик, для которых необходимо определить ТФС входных и выходных потоков. Таким образом, возникает задача разработки программы автоматизированного расчета размеров оборудования по инженерным методикам, однако включение в нее блока по расчету ТФС существенно увеличивает трудоемкость. В то же время расчет необходимых ТФС реализован в САПР для моделирования ХТП.

Предлагаемый подход

Цель данного исследования – разработка ПО по расчету размеров оборудования (на примере отстойника смеси «толуол+вода и метанол»), в котором ТФС рассчитаны в программе для моделирования ХТП, а твердотельная модель сформирована в CAD-системе.

Для автоматизации инженерных методик предлагается разработать такое ПО (далее – программа), которое рассчитывает размеры оборудования, но при этом данные по ТФС импортирует из внешней моделирующей программы. Разрабатываемая программа необходима для расчета размеров оборудования, подготовки исходных данных для твердотельной модели и сохранения полученных значений для импорта в отчет. Схема обмена данными между программой, моделирующей САПР и CAD-системой показана на рисунке 1.

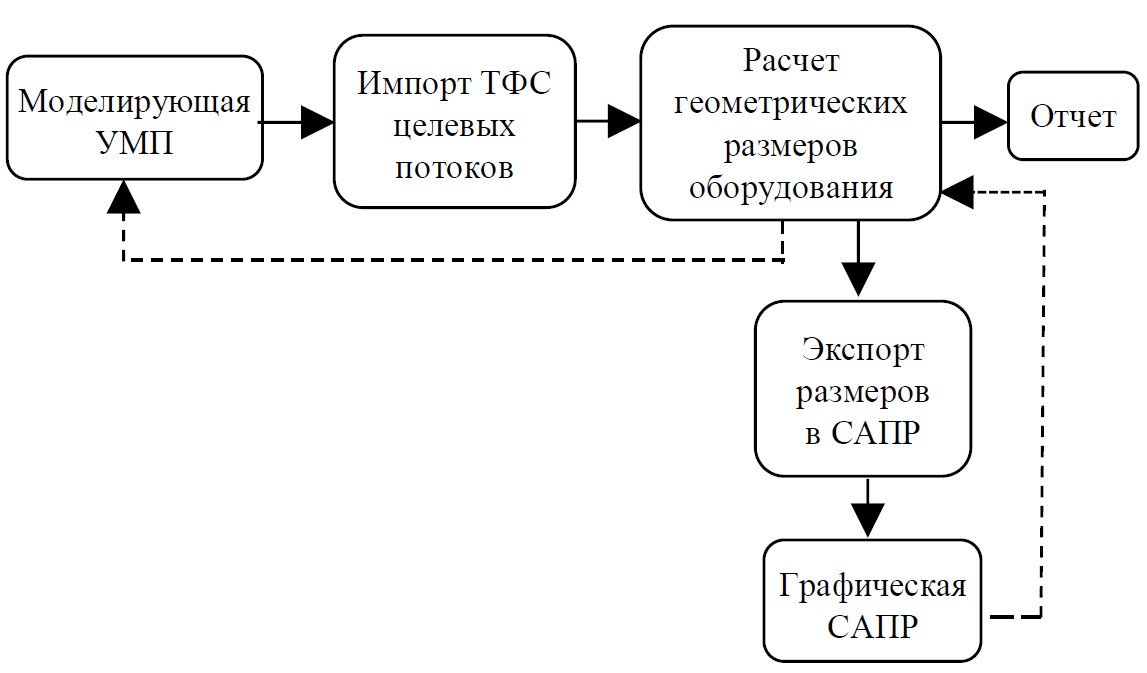

Рис. 1. Схема обмена данными

Fig. 1. Data exchange diagram



В универсальной моделирующей программе (УМП) создается модель процесса и рассчитываются ТФС входного, выходных и внутренних потоков. Далее требуемые свойства целевых потоков импортируются в программу для определения размеров оборудования. Рассчитанные размеры экспортируются в CAD-систему, где формируется твердотельная модель, являющаяся основой для подготовки комплекта КД.

В программе также формируются данные, необходимые для оформления отчета (ТФС потоков, таблицы с результатами расчетов и т.д.).

Описание объекта исследования

Принципиальная схема процесса приведена на рисунке 2. Разделение смеси толуола и метанольной воды производится в последовательно расположенных емкостях-отстойниках N, готовый продукт собирается в емкость Е-1.

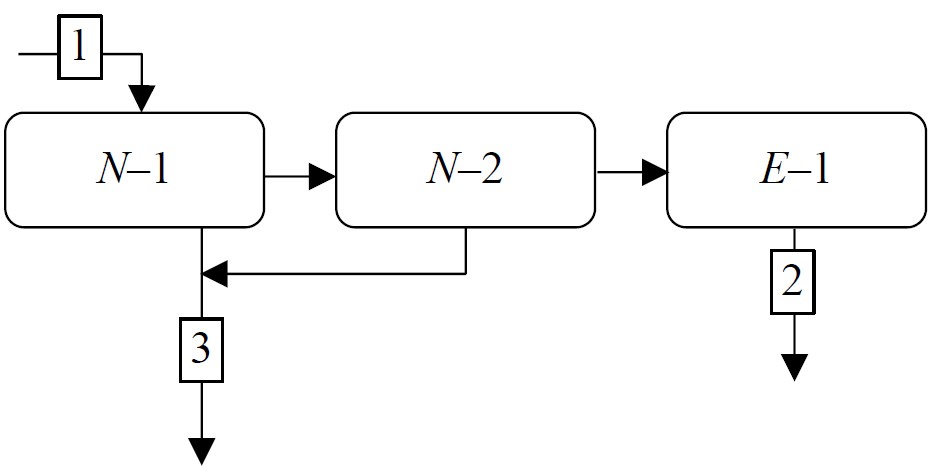

Рис. 2. Принципиальная схема процесса

Fig. 2. Process flow diagram



На рисунке 2 приняты следующие обозначения: N – отстойники; E – емкость толуола; 1, 2 и 3 – потоки смеси легкой и тяжелой фаз соответственно.

На первом этапе расчета определяется количество отстойников в схеме (общее количество обозначено N). Для этого необходимо рассчитать минимальную длину отстойника и время пребывания смеси в аппарате [17]. Эти параметры определяют по следующим формулам:

$D_{\text{экв}}=\frac{4V_{\text{вх}}{\rho }_{\text{эм}}}{2300\pi {\mu }_{\text{эм}}};$ (1)

$D_{\text{экв}}=\frac{4V_{\text{вх}}{\rho }_{\text{эм}}}{2300\pi {\mu }_{\text{эм}}}\sqrt{\frac{\pi }{f\left(\epsilon \right)}};$ (2)

$f\left(\epsilon \right)=\frac{\pi }{2}+\left(1-\epsilon \right)\sqrt{\epsilon \left(2-\epsilon \right)}+\mathrm{asin}\left(1-\epsilon \right);$ (3)

$w_0=\frac{d^{2}g\left({\rho }_{\text{в}}-{\rho }_{\text{н}}\right)}{18{\mu }_{\text{н}}};$ (4)

$w_{\text{ос}}=w_{\text{o}}{\left(1-B\right)}^{4.7};$ (5)

$h_{\text{в}}=\epsilon R;$ (6)

$h_{\text{ос}}=D-h_{\text{в}};$ (7)

$D_{\text{экв\_эм}}=\frac{D}{\sqrt{\frac{\pi }{f\left(\epsilon \right)}}};$ (8)

$w_{\text{ср}}=\frac{4\left(V_{\text{вх}}+V_{\text{вых}}\right)}{4D_{\text{экв}}^{2}2};$ (9)

$L=\frac{h_{\text{ос}}{w}_{\text{ср}}}{w_{\text{ос}}}.$ (10)

Используемые обозначения: V_вх – нагрузка отстойника по смеси, м³/с; V_вых – объемный расход тяжелой фазы, м³/с; ρ_эм – плотность смеси, кг/м³; μ_эм – вязкость смеси, Па∙с; g – ускорение свободного падения, м/с²; ρ_в – плотность водометанольной фазы, кг/м³; ρ_н – плотность толуольной фазы, кг/м³; μ_н – вязкость толуольной фазы, Па∙с; В – обводненность смеси; R – радиус отстойника, м.

Исходные данные, предоставленные заказчиком для расчета разделения толуола и метанольной воды: расход потока минимальный – 1 т/ч, максимальный – 7 т/ч; температура на входе – 40 °С; давление – 1.5 атм. Целевое качество толуола на выходе – 99.9 % масс.

Реализация предлагаемого подхода

В качестве УМП выбрано ПО фирмы «Aspen» – Aspen HYSYS V12, БД которого содержит все необходимые вещества, участвующие в процессе. Однако в программе отсутствует модуль по расчету отстойника, но есть возможность создать пользовательский модуль.

Если формировать модель отстойника набором стандартных модулей, то возникает сложность в специфицировании элементов. Согласно [18], написание внешних программ возможно несколькими способами. Например, можно использовать ExceL-VBA, Python, Unity или пакет MATLAB. В случае использования MATLAB, Python и Unity возможна ошибка при введении мольных расходов входных потоков, поэтому целесообразно разработать модель на основе пользовательского модуля Import User Model.

Данный модуль спроектирован на VBA, его общий вид представлен на рисунке 3. Результаты расчета (данные по потокам) приведены в таблице 1.



Рис. 3. Расчетная схема процесса, реализованная в Aspen HYSYS V12

Fig. 3. Process design model in Aspen HYSYS V12



Таблица 1

Результаты расчета

Table 1

Calculation results

Параметр	Поток
	mix	Toluene_frac	H2O+Met
Температура, °С	40	40	40
Давление, атм.	1.5	1.5	1.5
Массовый расход, кг/час	7 000	3 504	3 496
Плотность, кг/м3	863.8	850.5	873.7



На рисунке 4 представлена блок-схема реализации предлагаемого подхода.

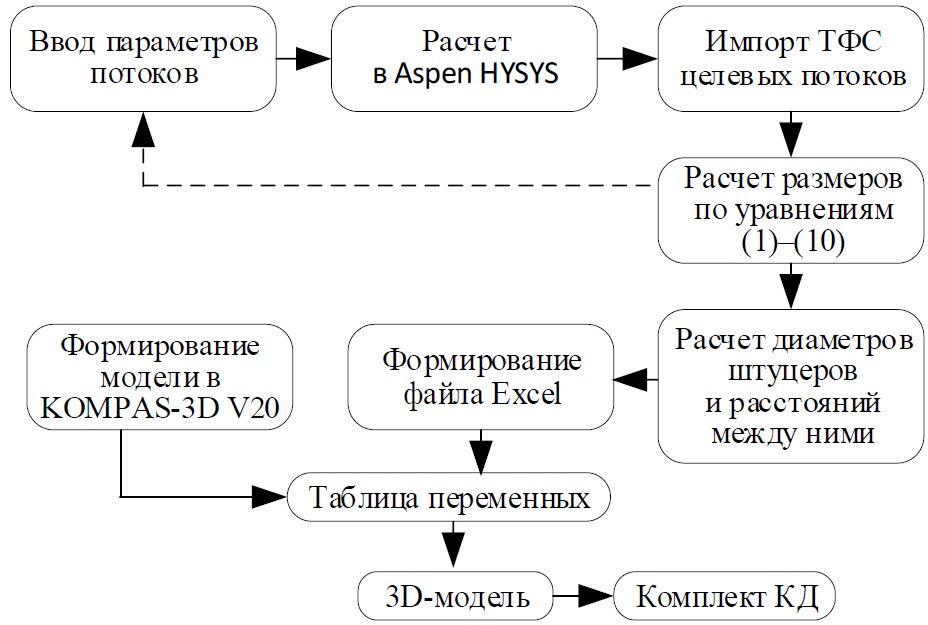

Рис. 4. Блок-схема реализации предлагаемого подхода

Fig. 4. Block diagram of implementing the proposed approach



Приведем фрагмент программного кода внутреннего модуля:

Dim CMFs, CMFs1, CMFs2, MF1 As Variant

Dim fM, ProdM, wtrM As Variant

Dim xtol As Double

Dim x1, x2, x3 As Variant

Dim y1, y2, y3 As Variant

CMFs = feed.ComponentMassFlowValue

CMFs1 = prod.ComponentMassFlowValue

CMFs2 = wtr.ComponentMassFlowValue

x=prod.ComponentMassFractionValue

y=wtr.ComponentMassFractionValue

fM=feed.MassFlowValue

xtol=0.999

ProdM=CMFs(tol)/xtol

x(0)=0

x(1)=xtol

x(2)=1-xtol

prod.Pressure.Calculate(feed.PressureValue)

prod.Temperature.Calculate(feed.Tem-
peratureValue)

prod.MassFlow.Calculate(ProdM)

prod.ComponentMassFraction.Calculate(x)

wtrM=fM-ProdM

y(0)=CMFs(Met)/wtrM

y(1)=0

y(2)=1-y(0)

wtr.Pressure.Calculate(feed.PressureValue)

wtr.Temperature.Calculate(feed.TemperatureValue)

wtr.MassFlow.Calculate(wtrM)

wtr.ComponentMassFraction.Calculate(y)

ActiveObject.SolveComplete

В представленном коде переменные feed, prod и wtr соответствуют входному потоку легкой и тяжелой фаз соответственно. WaterPosn, tol и Met относятся к компонентам вода, толуол и метанол.

На первом этапе в Aspen HYSYS вводятся параметры потоков и на базе пользовательского модуля проводится расчет процесса отстаивания. Следующий этап – интеграция уравнений в расчетную среду. Данный шаг реализован при помощи кода VBA, написанного в среде Visual Studio 2022. Общий вид программы представлен на рисунке 5.



Рис. 5. Общий вид программы

Fig. 5. Overview of the program



Фрагмент кода по импорту ТФС:

Public hyApp As HYSYS.Application

Public hyCase As HYSYS.SimulationCase

Public hymix As HYSYS.ProcessStream

Public hyToluene As HYSYS.ProcessStream

Public hyHM As HYSYS.ProcessStream

hyApp = CreateObject("HYSYS.Appli-
cation")

hyCase=hyApp.ActiveDocument

hymix=hyCase.Flowsheet.MaterialStreams.Item("mix")

hyToluene=hyCase.Flowsheet.MaterialStreams.Item("Toluene_frac")

hyHM=hyCase.Flowsheet.MaterialStreams.Item("H2O+Met")

В программу импортируют данные по расходу, плотности и вязкости входного и выходных потоков, далее по уравнениям определяются требуемый внутренний диаметр и минимальная длина отстойника. Расчетные данные экспортируют в файл Excel.

В качестве CAD-системы выбран программный продукт KOMPAS-3D V20, а рассчитанные значения вводят в твердотельную модель через таблицу переменных. Следует учесть, что размеры модели в KOMPAS-3D приняты в миллиметрах, а единица измерения длины и диаметра, рассчитанных программой, – метр. Поэтому необходимо предусмотреть перевод из метров в миллиметры.

Конструктивно отстойник представляет собой горизонтальный/вертикальный цилиндрический аппарат, закрепленный на опорах к фундаменту. В корпусе аппарата необходимо предусмотреть штуцера для ввода/вывода смеси, для предохранительного клапана, уровнемера и сброса шлама. При этом в зависимости от требований заказчика можно рассмотреть другие конструктивные элементы. Корпус является основой отстойника, к нему присоединены остальные элементы (штуцера, крышки, опоры и т.д.).

Размеры, необходимые для формирования корпуса отстойника, целесообразно задать через таблицу переменных.

Таблица значений внешних переменных (таблица переменных) хранится в файле и содержит предопределенные значения внешних переменных этого файла. Если в файле есть внешние переменные, то при создании в нем таблицы переменных можно использовать функцию чтения из внешнего источника. В результате автоматически создаются столбцы, соответствующие файлу внешних переменных. Возможно также чтение таблицы переменных из файла формата Excel.

Общий вид модели корпуса и таблицы переменных представлен на рисунке 6.

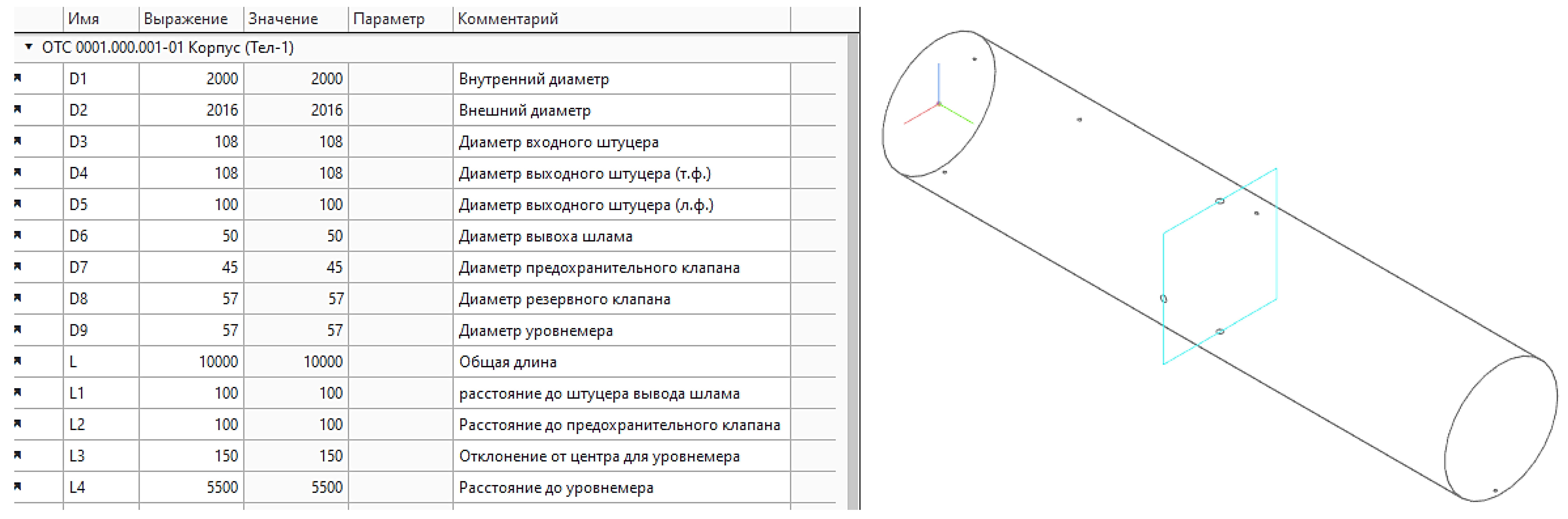

Рис. 6. Общий вид модели корпуса и таблицы переменных

Fig. 6. Shell model and variable table



Выбор значений переменных из таблицы не является обязательным. При необходимости пользователь может задать внешние переменные вручную, однако это существенно увеличивает время создания 3D-модели оборудования. Если в файле отсутствует таблица переменных, то ввод значений переменных вручную – единственный способ их изменить.

Следует учитывать, что геометрические размеры связаны между собой, поэтому для сокращения времени проектирования целесообразно связать их параметрически. Кроме того, все параметры в таблице переменных являются внешними, то есть вводятся в модель через программу (специально разработанную для этих целей).

На основе данной модели определяют конструкцию и типоразмер стандартных элементов, при этом целесообразно использовать БД программы KOMPAS-3D V20.

Результаты и обсуждение

Основной движущей силой процесса отстаивания является разность плотностей тяжелой (водо-метанольной) и легкой (толуольной) фаз.

Поэтому необходимо определить предельное содержание метанола в смеси, при котором плотность толуольной фазы меньше плотности водометанольной фазы. На модели (рис. 3) проведен расчет, в ходе которого изменяли содержание метанола в смеси и фиксировали плотности легкой и тяжелой фаз.

Данный расчет проведен с использованием инструмента Case Study. В качестве независимой переменной выбрано содержание воды в смеси, при изменении которого проводился пересчет содержания метанола, при этом доля толуола была закреплена. Результаты расчета представлены на рисунке 7.



Рис. 7. Плотности фаз в зависимости от массовой доли воды в смеси: 1 – плотность водометанольной фазы; 2 – плотность толуольной фазы

Fig. 7. Phase densities depending on water mass fraction in the mixture: 1 – water-methanol phase density; 2 – toluene phase density



На графике видно, что с увеличением содержания метанола в смеси плотность водометанольной фазы падает, а при содержании метанола более 0.3 (следовательно, содержание воды <0.2) плотность фазы 1 меньше плотности фазы 2. Поэтому за расчетный режим принято содержание метанола в исходной смеси 0.25. Результаты расчета приведены в таблице 2.



Таблица 2

Результаты расчета

Table 2

Calculation results

Параметр	Обозначение	Значение
Относительная высота водяной подушки	ε	0.43
Функция относительной высоты водяной подушки в зоне отстоя	f (ε)	2.49
Диаметр капли d, м [17]	d	0.00035
Эквивалентный диаметр, м	Dэкв	0.395
Минимальный диаметр, м	Dmin	0.443
Принятый диаметр, м	D	2
Скорость свободного осаждения, м/с	wо	0.0033
Скорость стесненного осаждения, м/с	wос	0.00013
Высота водной подушки, м	hв	0.43
Высота зоны отстоя, м	hос	1.57
Эквивалентный диаметр, м	Dэкв_эм	1.78
Минимальная длина отстойника, м	Lmin	8.27
Время пребывания эмульсии в аппарате, ч	τ	3.37



При принятом диаметре 2 м минимальная длина отстойника составит 8.27 м. Целесообразно установить последовательно два отстойника, а длину каждого принять 5 м.

Сформирована трехмерная модель отстойника (http://www.swsys.ru/uploaded/image/2025-1/27.jpg). При выбранной скорости входа смеси, равной 0.3 м/с, определены размеры входного и выходных патрубков. С учетом этих размеров в БД программы подобраны стандартные штуцера с условным диаметром 100 мм по АТК 24.218.06-90. Для патрубков слива шлака выбраны штуцера D_у = 50 мм по АТК 24.218.06-90, предохранительный клапан D_у = 40 мм по АТК 24.218.06-90. Днище – 2000-8-400 ГОСТ 6533-78; опора подвижная – П 250-1014-1 ОСТ 26-2091-93 и неподвижная – 250-1014-1 ОСТ 26-2091-93.

В дальнейшем модель может быть дополнена необходимыми элементами с использованием БД программы KOMPAS 3D.

Выводы

Предлагаемый подход позволяет автоматизировать инженерные методики, сокращая тем самым время, требуемое на выполнение расчетов. Одновременно с этим функционал моделирующих программ дает возможность проводить оптимизацию, повышая тем самым энергоэффективность данного решения. Разработанная на основе подхода программа позволяет определить ТФС потоков, рассчитать оптимальные условия проведения процесса и подготовить исходные данные для импорта в CAD-систему при автоматизированной разработке комплекта КД. Недостатком программы является то, что в качестве моделирующей системы используется Aspen HYSYS, однако в дальнейшим его можно заменить на аналогичное по функционалу и возможностям отечественное решение. Предлагаемый подход позволяет связать CAD-систему и моделирующую систему, проводить инженерный расчет нестандартного оборудования с учетом рассчитанных материальных и энергетических балансов.

Авторлар туралы

Eduard Osipov

Kazan National Research Technological University

Хат алмасуға жауапты Автор.
Email: evosipov@kstu.ru

Dr.Sci. (Engineering), Associate Professor

Ресей, Kazan, 420015

Andrey Khomenko

Kazan National Research Technological University

Email: xomenko@kstu.ru

Cand. of Sci. (Engineering), Associate Professor

Ресей, Kazan, 420015

Lilia Osipova

Kazan State University of Architecture and Engineering

Email: osipovalilija@mail.ru

Cand. of Sci. (Engineering), Associate Professor

Ресей, Kazan, 420043
