Оценка износостойкости конструкции радиальных подшипников скольжения с учетом сжимаемости микрополярного смазочного материала

Full Text

Успешное развитие тяжело нагруженных узлов трения транспортной и авиакосмической техники невозможно без использования надежной и высокопроизводительной техники. Для этого необходимо создание новых машин и механизмов, обладающих высокой износостойкостью и другими эксплуатационными параметрами.

Для повышения надежности опор скольжения необходимо глубокое понимание структурных и динамических нагрузок, которым они подвергаются в процессе эксплуатации. Технологические достижения в области химии и материаловедения позволили создать новые виды смазок, которые существенно уменьшают трение и износ. Это достигается путем введения в полимеры различных наполнителей, включая твердые смазки, такие как графит, дисульфид молибдена или углеродные нанотрубки. Такие композиты обладают значительно улучшенной износостойкостью и могут противостоять сложным воздействиям, характерным для промышленных трибосистем.

Применение жидких смазок расширяет диапазон скоростей, при которых материал может эффективно работать, поскольку это позволяет переходить от граничного трения к жидкостному трению в условиях гидродинамики. В момент запуска и остановки будут действовать защитные покрытия, а в период стационарной работы — сам смазочный материал.

Одним из основных аспектов является точность расчета параметров износа и взаимодействия поверхностей, что позволяет существенно повысить надежность и долговечность узлов трения. Использование передовых компьютерных технологий и методов численного моделирования дает возможность ученым более эффективно проводить разработки в области нанотехнологий и предлагать новые виды покрытий, которые существенно снижают коэффициент трения и износ деталей, увеличивая срок службы.

Исследования, касающиеся гидрохромного координационного полимера показывают, что поликатенационная структура такого полимера обеспечивает его значительную гибкость и устойчивость, что, в свою очередь, позволяет управлять процессом формирования или гашения радикалов.

Применение мягкого шаблона с модифицированным полидопамином, сопровождаемое методом нанесения дисперсионного покрытия, произвело революцию в улучшении теплопроводности полимерных композитов.

Проведенных трибологические испытания втулок с нанесенными антифрикционными полимерными покрытиями демонстрируют значительное снижение коэффициента трения по сравнению с обычными стальными втулками. Это подтверждает целесообразность их применения в узлах, подвергающихся интенсивным эксплуатационным нагрузкам. Применение композитов, содержащих высокопрочные волокна и армирующие элементы, позволило значительно улучшить механическую прочность и теплопроводность изделий, что важно для предотвращения перегрева и преждевременного выхода узлов из строя.

Внедрение антифрикционных полимерных композиционных покрытий с холодноотверждаемой матрицей открывает новые перспективы в повышении надежности и эффективности промышленного оборудования.

Для успешного применения полимеров в трибосопряжениях технологических машин необходимо учитывать специфические особенности каждой трибосистемы. Игнорирование этих особенностей может привести к снижению эффективности подходов, разработанных в исследованиях.

Расчет динамики с нагрузкой большой массы без учета сжимаемости жидкости нельзя назвать даже приближенным, т. к. такой расчет считается принципиально неправильным. Поэтому теоретическое изучение сжимаемости жидкости является весьма важным и имеет первостепенное значение.

Анализ работ [1–10], посвященных экспериментальному исследованию сжимаемости жидкостей в интервале температур и давления различными приемами, показывает, что предложенный новый метод способен дать надежные параметры в широком диапазоне давления и температур, а также сопоставление данных о внутреннем давлении жидкости, полученных разными способами, приводит к выводу о наличии довольно большого количества ошибок в их определении. В связи с этим исследование, направленное на повышение эксплуатационных характеристик, является актуальным и востребованным.

Сжимаемость смазочного материала отражает баланс энергий межмолекулярного притяжения и отталкивания. В связи с этим возникает необходимость определения влияния этой характеристики на работу трибоузлов.

Такой радиальный подшипник скольжения подшипник отличается нестандартным опорным профилем, на поверхности которого нанесено полимерное покрытие с канавкой. Особое внимание уделено учету сжимаемости смазочного материала. Процесс моделирования смазочного вещества в рабочем зазоре требует анализа многочисленных факторов, включающих реологические свойства и сжимаемость смазочного материала, режим его течения, параметры поверхности подшипника и эксплуатационные условия. Полимерное покрытие с канавкой на поверхности подшипника выполняет несколько ключевых функций. Во-первых, канавка способствует более равномерному распределению смазочного вещества по поверхности подшипника, что минимизирует риск образования сухого трения. Во-вторых, наличие канавки способствует более эффективному отводу тепла, что предотвращает перегрев рабочей зоны и уменьшает износ подшипника.

В процессе моделирования использовались методы численного анализа, которые позволили создать детализированную картину распределения давления и скорости смазочного материала внутри рабочей зоны. Основное внимание уделялось оценке влияния полимерного покрытия и канавок на гидродинамическую производительность подшипника.

Целью исследования является уточнение ранее полученных результатов [11] с учетом сжимаемости смазочного материала.

Постановка задачи. Аналогично задаче [11], течение сжимаемого микрополярного смазочного материала происходит в рабочем зазоре модифицированного радиального подшипника.

В принятом расположении полярной системы координат уравнение контура вала, подшипниковой втулки под покрытием с некруговым профилем опорной поверхности и полимерного покрытия, копирующего некруговой опорный профиль втулки представлено в [12].

Для получения расчетной модели используем общеизвестные безразмерные уравнения движения микрополярного смазочного материала для «тонкого слоя» с учетом турбулентного характера течения (учитывая, что для сжимаемого смазочного материала пренебрегаем $\frac{1}{N_1}\ll 1$), уравнения неразрывности [11] и уравнения состояния с соответствующими граничными условиями:

$\frac{{\partial }^2{u}_i}{\partial r^2}+\frac{N_i^2}{2h\left(\theta \right)}\left(2r-h\right)=\frac{1}{\Lambda j{e}^{\alpha p-\beta T}}\frac{d{p}_i}{d\theta },$

${\upsilon }_i=\frac{1}{2h\left(\theta \right)}\left(r^2-rh\left(\theta \right)\right),\frac{\partial \left(\rho u_i\right)}{\partial r}+\frac{\partial \left(\rho v_i\right)}{\partial \theta }=0;$(1)

$$\begin{gathered} v=1, u=-\eta \sin \theta , \upsilon =0 при r=1-\eta \cos \theta ; \\ v=0, u=0, \upsilon =0 при r={\eta }_1-\eta \sin \omega \theta , {\theta }_1\le \theta \le {\theta }_2; \\ v=v*\left(\theta \right), u=u*\left(\theta \right), \upsilon =0 при r={\eta }_2-{\eta }_1\sin \omega \theta , 0\le \theta \le {\theta }_1 и {\theta }_2\le \theta \le 2\mathrm{\pi }; \end{gathered}$$

$p\left(0\right)=p\left({\theta }_1\right)=p\left({\theta }_2\right)=p\left(2\pi \right)=\frac{p_g}{p^{*}}.$

Для удобства решения применяем известный метод — метод точного решения задачи [12]

$\begin{array}{c}\rho v_i=\frac{\partial {\psi }_i}{\partial r}+V_i\left(r,\theta \right);\rho u_i=-\frac{\partial {\psi }_i}{\partial \theta }+U_i\left(r,\theta \right);\\ {\psi }_i\left(r,\theta \right)=\tilde{\psi }\left({\xi }_i\right);V_i\left(r,\theta \right)=p{\tilde{v}}_i\left({\xi }_i\right);U_i\left(r,\theta \right)=-p{\tilde{u}}_i\left({\xi }_i\right)h^{\text{'}}\left(\theta \right);\\ {\tilde{u}}_i\left({\xi }_i\right)-{\xi }_i{\widetilde{v^{\text{'}}}}_i\left({\xi }_i\right)+\frac{h\left(\theta \right)}{h^{\text{'}}\left(\theta \right)}\frac{1}{p}\frac{dp}{d\theta }=0;{\xi }_2=\frac{r}{h\left(\theta \right)}ïðè{\theta }_1\le \theta \le {\theta }_2;\end{array}$(2)

${\xi }_{\mathrm{1,3}}=\frac{r-{\eta }_2}{h\left(\theta \right)-{\eta }_2}\text{\hspace{0.33em}при\hspace{0.33em}\hspace{0.33em}}0\le \theta \le {\theta }_1\text{\hspace{0.33em}\hspace{0.33em}è\hspace{0.33em}\hspace{0.33em}}{\theta }_2\le \theta \le 2\pi .$

В результате уравнение (1) с учетом (2) примет вид

$\begin{array}{c}{\widetilde{{\psi }^{\text{'}\text{'}\text{'}}}}_i=a_i;{{\widetilde{u^{\text{'}}}}^{\text{'}}}_i=b_i-\frac{N^2}{2}\left(2{\xi }_i-1\right);\\ \frac{p}{j\Lambda e^{\alpha p-\beta T}}\frac{d{p}_i}{d\theta }=\frac{b_{i}p}{{\left(h\left(\theta \right)-{\eta }_2\right)}^2}+\frac{a_i}{{\left(h\left(\theta \right)-{\eta }_2\right)}^3},i=\mathrm{1,}3;\end{array}$(3)

$\frac{p}{j\Lambda e^{\alpha p-\beta T}}\frac{d{p}_2}{d\theta }=\frac{b_{2}p}{h^2\left(\theta \right)}+\frac{a_2}{h^3\left(\theta \right)}.$

Система уравнений (3) решается при следующих граничных условиях:

${\upsilon }_i\left(0\right)=0;{{\tilde{\psi }}^{\text{'}}}_i\left(0\right)=\mathrm{0,}{{\tilde{\psi }}^{\text{'}}}_i\left(1\right)=\mathrm{0,}{\widetilde{u^{\text{'}}}}_i\left(1\right)=-\eta \sin \theta ;{\widetilde{v^{\text{'}}}}_i\left(1\right)=0;$

${\upsilon }_i\left(1\right)=0;{\tilde{u}}_i\left(0\right)=0;{\tilde{v}}_i\left(0\right)=1;$

$\underset{\theta }{\overset{{\xi }_i}{\int }}{\tilde{u}}_i\left({\xi }_i\right)d{\xi }_i=0;p\left(\theta \right)=p\left({\theta }_1\right)=p\left({\theta }_2\right)=p\left(2\pi \right)=\frac{p_g}{p^{*}}.$(4)

Интегрируя уравнение (3) с учетом граничных условий (4), в результате получим следующее выражение:

${\widetilde{{\psi }^{\text{'}}}}_i\left({\xi }_i\right)=a_i\frac{{\xi }_i}{2}\left({\xi }_i-1\right),{\tilde{u}}_i\left({\xi }_i\right)=b_i\frac{{\xi }_i^2}{2}-\left(\frac{b_i}{2}+p\right){\xi }_i+p;$ b₁ = b₂ = b₃ = 6p;

$a_1=-6\left(1-{\eta }_2\right)\left(1-\frac{{\tilde{\eta }}_1}{2\pi \omega }\left(\cos 2\pi \omega -1\right)\right);$

$a_2=-6\left(1+\left(1-\frac{5{\theta }_1}{2\pi }\right)\left(\frac{{\eta }_1}{2\pi \omega }\left(\cos 2\pi \omega -\cos \omega {\theta }_1\right)+\frac{\eta }{2\pi }\sin {\theta }_1\right)-\frac{{\theta }_1^2}{4{\pi }^2}\right),$

$a_3=-6\left(1-{\eta }_2\right)\left(1+\left(1-\frac{5{\theta }_2}{2\pi }\right)\left(\frac{{\tilde{\eta }}_1}{2\pi \omega }\left(\cos 2\pi \omega -\cos \omega \theta {}_2\right)+\frac{\tilde{\eta }}{2\pi }\sin {\theta }_1\right)-\frac{{\theta }_2^2}{4{\pi }^2}\right),$

где ${\tilde{\eta }}_1=\frac{{\eta }_1}{1-{\eta }_2};\tilde{\eta }=\frac{\eta }{1-{\eta }_2}.$

Безразмерное гидродинамическое давление в смазочном слое определим из уравнения

$\frac{1}{\Lambda j{\mu }_i\left(\theta \right)}\frac{d{p}_i}{d\theta }=\frac{b_{i}p}{{\left(h\left(\theta \right)-{\eta }_2\right)}^2}+\frac{a_i}{{\left(h\left(\theta \right)-{\eta }_2\right)}^3},i=\mathrm{1,}3;$

$\frac{1}{\Lambda j{\mu }_2\left(\theta \right)}\frac{d{p}_2}{d\theta }=\frac{b_{2}p}{h^2\left(\theta \right)}+\frac{a_i}{h^3\left(\theta \right)}\text{.}$

Продифференцируем по θ выражение μ = e^{αp – βT}. Учитывая значение повышения температуры, получим следующие аналитические выражения для гидродинамического давления:

$p_i=\Lambda {\mu }_i\left(b_i{I}_2\left(\theta \right)+\frac{a_i}{p}{I}_3\left(\theta \right)\right)+1.$

Проведенный численный анализ полученных расчетных моделей при скорости 1 м/с, Λ = 0.1–0.9, σ = 10–50 МПа позволил построить графики коэффициента трения (рис. 1) при использовании микрополярного смазочного материала с учетом сжимаемости.

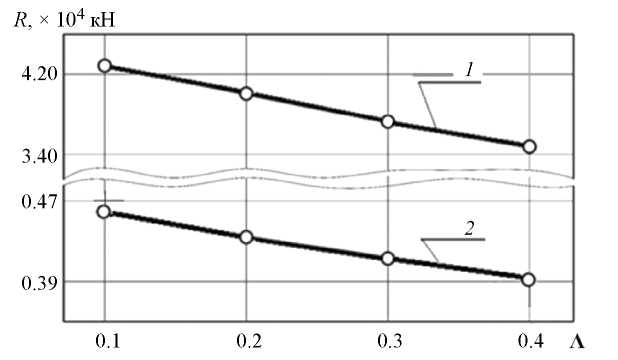

Рис. 1. Зависимость составляющей давления от параметра сжимаемости и рабочей нагрузки: 1 — σ = 14.1 МПА; 2 — σ = 4.7 МПА.

Проведение экспериментов. Исследование началось с верификации разработанной модели. Для этого были проведены численные расчеты, позволившие оценить основные параметры функционирования подшипника. Верификация включала сопоставление этих расчетных данных с результатами лабораторных испытаний, направленных на измерение сил трения, температурного режима и нагрузочной способности. Анализ показал, что выявленные отклонения находятся в пределах допустимой погрешности.

Особое внимание в исследованиях было уделено адаптации профиля и контура маслоподдерживающей канавки к конкретным условиям трения. Проведенные испытания использовали как традиционные методы измерения трения и износа, так и современные инструментальные методы, позволившие осуществить высокоточные измерения и понять механизмы трения и износа в новой конструкции.

Заключительный этап проведенных исследований позволил выявить оптимальные области применения антифрикционных покрытий, созданных на основе гибридных композиционных материалов. Сложная структура этих покрытий, включающая в себя три типа полимеров с разной физической природой, обеспечивает им высокую эффективность и универсальность.

Рациональное использование таких композитов ведет к снижению эксплуатационных затрат и повышению общей эффективности производства.

Результаты исследования. Исследование позволило получить более точные данные о рабочих характеристиках радиальных подшипников скольжения с полимерным покрытием (табл. 1), что имеет большое значение для их эффективного применения в различных инженерных системах. Уточнены несущая способность на 14–16%, коэффициент трения на 9–11%. Комплексный подход к анализу и улучшению подшипников скольжения позволит продолжать совершенствовать их конструкции и расширять области применения, способствуя развитию новых технологий и повышению производительности промышленных систем.

Таблица 1. Результаты теоретического исследования

Данные эксперимента показали, что после начального периода приработки, продолжавшегося 2 мин, был достигнут устойчивый гидродинамический режим трения. Важным является наличие колебаний коэффициента трения. Такое поведение коэффициента трения при увеличении нагрузки указывает на сложность взаимодействий в системе, особенно с учетом того, что максимальная нагрузка достигала 50 МПа, что эквивалентно ступенчатому увеличению нагрузки в 5 раз (табл. 2).

Таблица 2. Результаты экспериментального исследования

Основные результаты. 1. Проведенное исследование привело к значительному расширению возможностей практического использования расчетных моделей радиального подшипника скольжения с полимерным покрытием и канавкой, функционирующего в гидродинамическом режиме смазки. Эти достижения позволяют не только теоретически обосновать, но и на практике оценивать такие критически важные эксплуатационные характеристики, как величина гидродинамического давления, нагрузочная способность и коэффициент трения. 2. Исследование радиальных подшипников скольжения, принимающих в учет сжимаемость, показало значительное улучшение их эксплуатационных характеристик. Результаты исследований демонстрируют, что несущая способность таких подшипников уточняется на 14–16%, а коэффициент трения на 9–11%. Этот прогресс не только выявляет важные конструкционные аспекты, но и открывает новые перспективы для применения таких подшипников в различных инженерных сферах. 3. Таким образом, созданная на теоретической основе и подтвержденная экспериментально новая методика разработки расчетных моделей радиальных подшипников скольжения с антифрикционным полимерным покрытием, имеющим канавку на поверхности и адаптированным профилем опорной поверхности для различных нагрузок, предназначена для инженерных проектировочных и проверочных расчетов. Она обеспечивает гидродинамический режим смазывания, значительно расширяя диапазон применения моделей и уточняя результаты расчетов. Эти новые модели могут быть полезны в таких отраслях, как машиностроение, авиастроение, приборостроение и других, где необходимо поддержание гидродинамического режима смазки.

Условные обозначения:

r₀ — радиус вала;

r₁ — радиус подшипниковой втулки;

$\tilde{h}$ — высота канавки;

e — эксцентриситет;

ε — относительный эксцентриситет;

μ₀ — характерная вязкость;

μʹ — коэффициент динамической вязкости смазочного материала;

pʹ — гидродинамическое давление в смазочном слое;

αʹ, βʹ — постоянная экспериментальная величина;

Tʹ — температура;

I — механический эквивалент тепла;

λ — теплопроводность смазочного материала;

$\eta =\frac{l}{\delta }$ — конструктивный параметр;

${\eta }_2=\frac{\tilde{h}}{\delta }$ — конструктивный параметр, характеризующий канавку;

θ₁, θ₂ — соответственно угловые координаты канавки;

u^*(θ), v^*(θ) — известные функции, обусловленные наличием полимерного покрытия;

Λ — параметр сжимаемости;

Q — расход смазочного материала в единицу времени;

C_р — теплоемкость при постоянном давлении;

h(θ) — толщина масляной пленки.

Финансирование. Данная работа финансировалась за счет средств бюджета Институтов машиноведения им. А. А. Благонравова РАН и Ростовского государственного университета путей сообщения. Никаких дополнительных грантов на проведение или руководство данным конкретным исследованием получено не было.

Конфликт интересов. Авторы заявляют об отсутствии конфликта интересов.
