Модификация платформы Гауфа–Стюарта с шестью степенями свободы

Cover Page

Cite item

Full Text

Open Access Open Access
Restricted Access Access granted
Restricted Access Subscription Access

Abstract

Платформа Гауфа–Стюарта заняла важное место в производственных и научных отраслях, позволяя облегчить различные циклы производства или провести необходимые исследования. Ее развитие позволяет решать более новые и сложные задачи или облегчать выполнение уже существующих. В настоящей статье рассмотрена модификация классической платформы, рассмотрены решения прямой и обратных задач кинематики, реализация программы визуализации и алгоритма управления, как физической моделью платформы, так и виртуальной, проведена оценка параметров платформы. Прямая и обратная задачи кинематики являются одними из основных задач, описывающих платформу, на их основе можно рассмотреть поведение платформы в различных конфигурациях заданных параметров. Программа визуализации позволяет не только рассмотреть поведение платформы без необходимости применения физической модели платформы, но и управлять реальной платформой, передавая соответствующие сигналы в управляющий контур.

Full Text

Restricted Access

About the authors

И. В. Пашков

Московский государственный университет им. М. В. Ломоносова

Author for correspondence.
Email: pivpivpiv@yandex.ru
Russian Federation, Москва

References

  1. Сейдахмет А. Ж., Абдураимов А. Е., Камал А. Н. Использование обратной кинематики и системы MATLAB для управления рычажной платформой стюарта // Международный журнал прикладных и фундаментальных исследований. 2017. № 8–2. С. 216.
  2. Stewart D. A Platform with Six Degrees of Freedom // Proceedings of the Institution of Mechanical Engineers. 1965. V. 180 (15). P. 371.
  3. Ceccarelli M. A New 3 D.O.F. Spatial Parallel Mechanism // Mechanism and Machine Theory. 1997. V. 32 (8). P. 895.
  4. Ebert-Uphoff I., Gosselin C. M. Kinematic Study of a New Type of Spatial Parallel Platform Mechanism // Proceedings of ASME Design Engineering Technical Conferences. Atlanta, 1998.
  5. Dietmaier P. The Stewart-Gough platform of general geometry can have 40 real postures in Advances in Robot Kinematics: Analysis and Control // Proceedings Paper, 6th Int. Symposium on Advances in Robot Kinematics, Salzburg, Austria, Jun-Jul, 1998. P. 7.
  6. Fichter E. A Stewart Platform-Based Manipulator – General-Theory and Practical Construction // Int. J. of Robotics Research. 1986. V. 5 (2). Р. 157.
  7. Gao X., Lei D., Liao Q., Zhang G. Generalized Stewart-Gough platforms and their direct kinematics // IEEE Transactions on Robotics. 2005. V. 21 (2). Р. 141.
  8. Лапиков А. Л., Пащенко В. Н. Алгоритм решения прямой задачи кинематики многосекционного манипулятора параллельной структуры // Наука и Образование. МГТУ им. Н. Э. Баумана. Электрон. журн. 2014. № 12. С. 128.
  9. Geng Z., Haynes L. S. Neural network solution for the forward kinematics problem of a Stewart platform // Robot. Comput. Integr. Manuf. 1992. V. 9 (6). P. 485.
  10. Sommese A. J., Wampler Ch. W. Numerical Solutions of Polynomial Systems Arising in Engineering and Science. Singapoure: World Scientific, 2005. 401 р.

Supplementary files

Supplementary Files
Action
1. JATS XML
Download

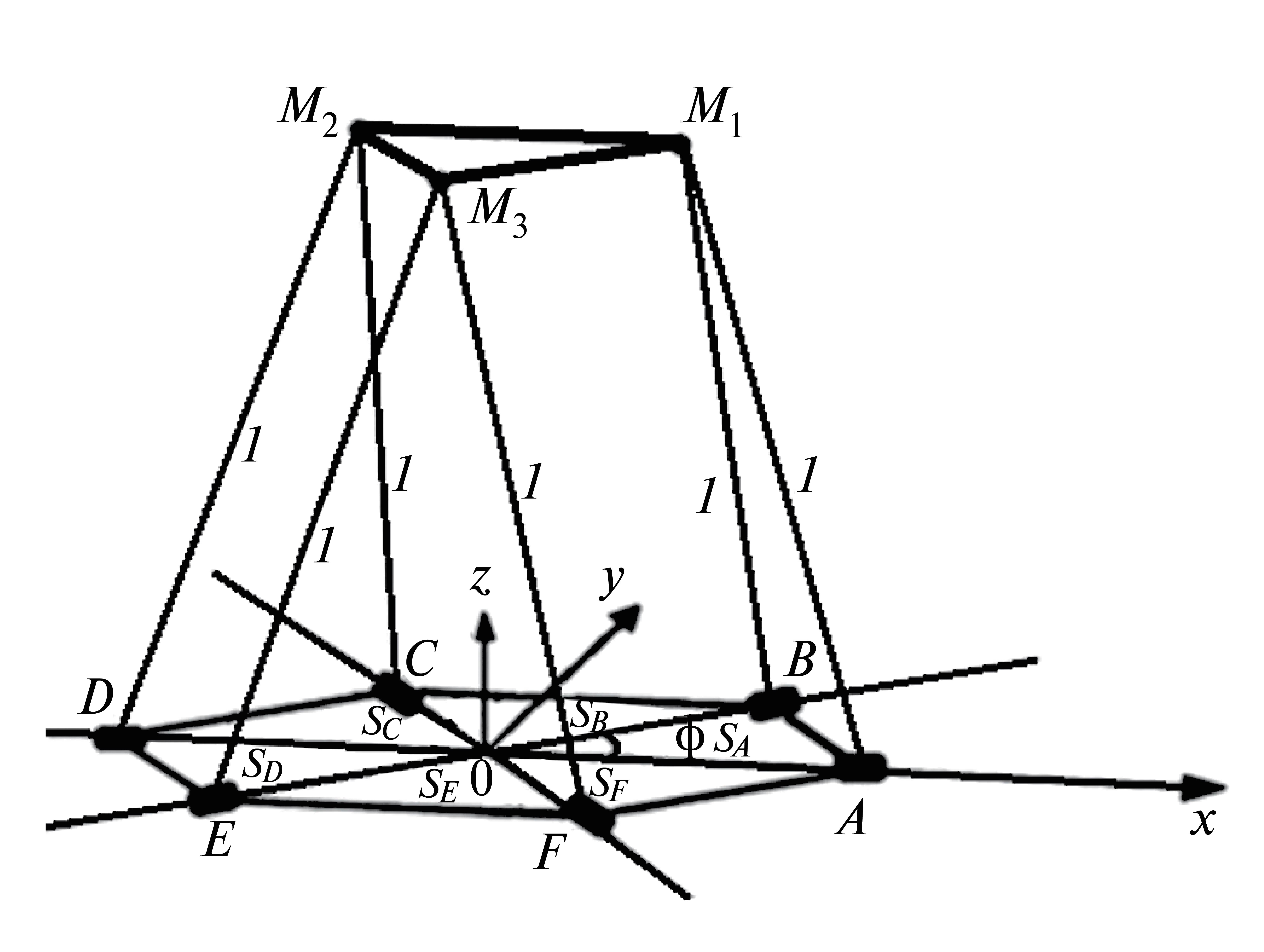

2. Fig. 1. Schematic diagram of the modified Hauff-Stewart platform: l = 22.5 cm, j = 60°, M1M2 = M1M3 = M2M3 = 5.5 cm, Smin = 9 cm Smax = 23 cm.

Download (677KB)
Indexing metadata
3. Fig. 2. Virtual model of the platform.

Download (2MB)
Indexing metadata
4. Fig. 3. Working area of ​​the platform with sides of 5.5 cm: (a) – horizontal; (b) – vertical.

Download (995KB)
Indexing metadata
5. Fig. 4. Working area of ​​the platform with sides of 4 cm: (a) – horizontal; (b) – vertical.

Download (1MB)
Indexing metadata
6. Fig. 5. Working area of ​​the platform with sides of 7 cm: (a) – horizontal; (b) – vertical.

Download (1MB)
Indexing metadata
7. Fig. 6. Change in the volume of the working area depending on the rotation angle: (a) – around the z-axis; (b) – around the y-axis; (c) – around the x-axis.

Download (1MB)
Indexing metadata
