Effect of boron oxide and basicity on viscosity and crystallization onset temperature of СаО–SiO2–B2O3–12%Cr2O3–3%Аl2O3–8%МgO slag system

Cover Page

Cite item

Full Text

Abstract

The rapid growth of demand for stainless steel and, accordingly, its production, which occurred in the second half of the 20th century and continues till today, makes it necessary to conduct studies of the properties of oxide systems that will contribute to the improvement of metallurgical production technologies for such steel. Therefore, in this paper, using the method of simplex grids for experimental planning and vibration viscometry, a study was conducted of the effect of basicity and boron oxide content on the viscosity and crystallization onset temperature of slags of the СаО–SiO2–B2O3–12%Cr2O3–3%Аl2O3–8%МgO oxide system formed during the reduction period of the production of low-carbon stainless steel by the argon-oxygen decarbonization (AOD) process, which is currently the main method for producing corrosion-resistant steel. The introduction of boron oxide into AOD-slags is a possible solution to the problem of instability of the physical properties of slags during smelting, caused by the volatility of fluorspar fluorides, traditionally used as a flux, and compliance with increasingly stringent environmental requirements by eliminating the formation of toxic fluorine compounds. Based on the results of experimental studies of the viscosity of slags of the studied oxide system depending on the chemical composition and temperature, approximating mathematical models in the form of a reduced third-degree polynomial are constructed. Graphically, the results of mathematical modeling are presented in the form of “composition – property” diagrams, which allow quantitatively determining the effect of temperature and chemical composition of the slags under study on viscosity and their composition on the crystallization onset temperature. It is noted that at 1600 and 1650°C, an increase in the boron oxide content in the slag from 3.0 to 6.0% has a favorable effect on the fluidity of the formed slags in the basicity range of 1.0-2.5. For example, an increase in the boron oxide concentration from 3.0 to 6.0% ensures a decrease in the viscosity of the slags from 2.0 to 0.5 Pa s at a temperature of 1600°C and from 0.4 to 0.3 Pa s at a temperature of 1650°C in the region of increased basicity up to 2.0-2.5.

Full Text

ВВЕДЕНИЕ

На сегодняшний день производство низкоуглеродистой нержавеющей стали достаточно широко распространено в мире и представлено большим числом марок стали, которые находят широкое применение в химической, энергетической, фармацевтической промышленности, а также в строительстве и быту. Причем спрос на нее постоянно растет, и в период с 1950 по 2022 год ее производство выросло с 1.0 до 58.3 млн т, опережая темпы роста производства углеродистой стали [1]. Важнейшим легирующим элементом для нержавеющих сталей является Cr, который частично окисляется в ходе операции обезуглероживания стали. Шлаки, насыщенные Cr2O3, отличаются повышенной вязкостью и при росте содержания Cr2O3 с 5 до 20% она возрастает с 0.5 до 5.0 Па·с [2]. Содержание оксида хрома в шлаках производства нержавеющей стали может достигать 18% и более, поэтому традиционно в ходе формирования хромсодержащих шлаков в качестве разжижителя используют плавиковый шпат, который с оксидом кальция образует двойную систему с эвтектической температурой плавления 1360°С. Добавка плавикового шпата в систему CaO-SiO2-Al2O3 приводит к снижению вязкости, что подтверждается результатами исследований, приведенных в работах [3, 4]. Однако, в связи с высокой летучестью фторидов при температурах выплавки стали, воздействие плавикового шпата на физико-химические характеристики шлаков носит краткосрочный характер [5–8], а выделяющиеся соединения фторидов негативно воздействуют на окружающую среду, что делает плавиковый шпат экологически вредной присадкой [6].

Одним из вариантов решения проблемы изменения физических свойств шлаков по ходу плавки и соблюдения ужесточающихся экологических требований является разработка составов шлаков, в которых в качестве разжижителя вместо плавикового шпата выступает оксид бора. Оксид бора отличается низкой температурой плавления и склонностью к образованию легкоплавких эвтектик с основными компонентами шлака, например, CaO·B2O3 с температурой плавления 1130°С. Его применение понижает температуру кристаллизации шлака, расширяет интервал температур с низкой вязкостью, за счет чего обеспечивается раннее наведение шлака и постоянство его свойств в течение выплавки металла, что отмечено в работах авторов [2, 9–18], изучающих влияние оксида бора на физико – химические свойства доменных шлаков, шлаков внепечной обработки и шлаков, используемых при непрерывной разливке (ШОС) и пр.

Из-за сложностей, сопровождающих процесс измерения вязкости хромсодержащих шлаков (высокие температуры плавления шлаков, длительность экспериментов и их сложность), опубликованных данных о вязкости хромсодержащих шлаков достаточно мало. При этом практически отсутствуют публикации, описывающие влияние оксида бора на вязкость хромсодержащих шлаков.

В статье для изучения влиянии оксида бора и основности на вязкость хромсодержащих шлаков выбрана оксидная система СаО–SiO2–B2O3–12%Cr2O3–3%Аl2O3–8%МgO, содержащая 3.0–6.0% оксида бора с основностью (CaO/SiO2), изменяющейся в диапазоне 1.0–2.5.

МЕТОДИКА ПРОВЕДЕНИЯ ЭКСПЕРИМЕНТА

Изучение зависимости вязкости шлаков от их химического состава и температуры проводили с использованием метода симплексных решеток планирования эксперимента, сущность которого заключается в построении математической модели в виде приведенного полинома III степени [19]. Для исследования вязкости и температуры начала кристаллизации оксидной системы СаО–SiO2–B2O3–12%Cr2O3–3%Аl2O3–8%МgO были сформированы шлаки, соответствующие составу матрицы планирования эксперимента (таблица 1).



Таблица 1. Состав экспериментальных шлаков, содержащих 12% Cr2O3,8% MgO и 3%Al2O3

№

Индекс шлака

Состав шлака

в координатах псевдо-компонентов, дол.

в координатах исходных компонентов, масс.%

B

X1

X2

X3

X4

CaO

SiO2

B2O3

1

Y1

1

0

0

0

37.00

37.00

3.0

1.0

2

Y2

0

1

0

0

52.86

21.14

3

2.5

3

Y3

0

0

1

0

50.71

20.29

6.0

2.5

4

Y4

0

0

0

1

35.50

35.50

6

1.0

5

Y12

0.67

0.33

0

0

42.29

31.71

3

1.3

6

Y13

0.33

0.67

0

0

47.57

26.43

3

1.8

7

Y21

0

0.67

0.33

0

52.14

20.86

4.0

2.5

8

Y22

0

0.33

0.67

0

51.43

20.57

5.0

2.5

9

Y31

0

0

0.67

0.33

45.64

25.36

6

1.8

10

Y32

0

0

0.33

0.67

40.57

30.43

6

1.3

11

Y41

0.33

0

0

0.67

36.00

36.00

5

1.0

12

Y42

0.67

0

0

0.33

36.50

36.50

4

1.0

13

Y121

0.67

0

0.33

0

41.57

31.43

4

1.3

14

Y122

0.33

0

0.33

0.33

41.07

30.93

5

1.3

15

Y131

0.33

0.33

0.33

0

46.86

26.14

4

1.8

16

Y132

0.33

0

0.67

0

46.14

25.86

5

1.8



Базовые шлаки Y1, Y2, Y3 и Y4 выплавлялись в печи сопротивления в Mo-тиглях в атмосфере аргона из прокаленных в муфельной печи в течении 3 часов при 800°С (B2O3 при 100°С) оксидов марки ч.д.а. После полного расплавления шлаки выдерживались в течении 30 минут и быстро охлаждались. Промежуточные шлаки №5 (Y12)–№16 (Y132) формировали «встречной шихтовкой» путем смешения базовых шлаков, исходя из соотношений, указанных в таблице 1. Вязкость расплавленных опытных образцов шлака измерялась посредством вибрационного вискозиметра [20] в молибденовых тиглях в атмосфере аргона при постепенном охлаждении печи сопротивления. Замер температуры производился при помощи W-Re термопары. Полученные данные, характеризующие зависимость вязкости шлаков от температуры, использовались для построения графиков в координатах ln η–1/T. Перелом политерм вязкости в данных координатах, согласно теории вязкого течения Френкеля, обозначает температуру начала кристаллизации шлаков [21].

РЕЗУЛЬТАТЫ И ОБСУЖДЕНИЕ

Графическое изображение результатов моделирования на тройных диаграммах «состав – свойство» состоит из двух этапов, поскольку вязкость шлаков зависит не только от их химсостава, но и температуры. На первом этапе по результатам экспериментальных исследований вязкости и температуры начала кристаллизации шлаков 16 точек плана локального симплекса (табл. 1) построены аппроксимирующие математические модели в виде приведенных полиномов III степени, описывающие влияние состава шлаков на температуру при постоянной вязкости. Пример диаграммы, содержавшей изотермы линий постоянной вязкости 0.4 Па·с представлен на рис. 1. На следующем этапе совмещением соответствующих температур, снимаемых со всех диаграмм постоянной вязкости, строятся диаграммы состав-вязкость, которые представляют собой изотермический разрез (рис. 2–3). Температура начала кристаллизации зависит только от химсостава и поэтому диаграмма строится в один этап (рис. 4).

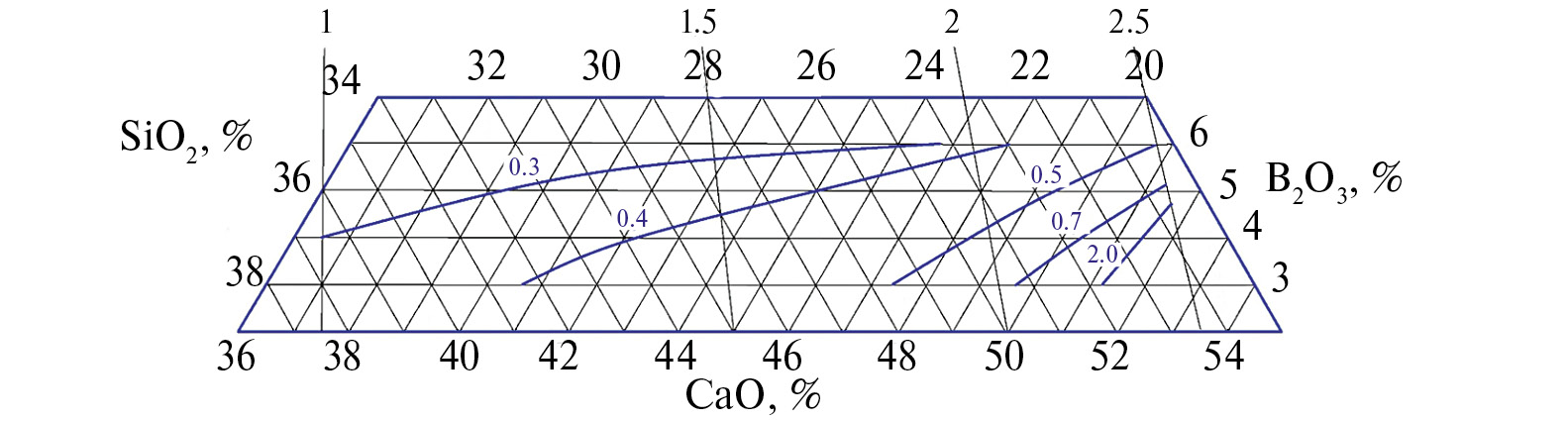

Рис. 1. Диаграмма заданной вязкости 0.4 Па·с шлаков системы СаО-SiO2-12%Cr2O3-3%Al2O3-8%MgO при содержании B2O3 от 3 до 6% (синие линии – температура, оС; черные – линии основности).

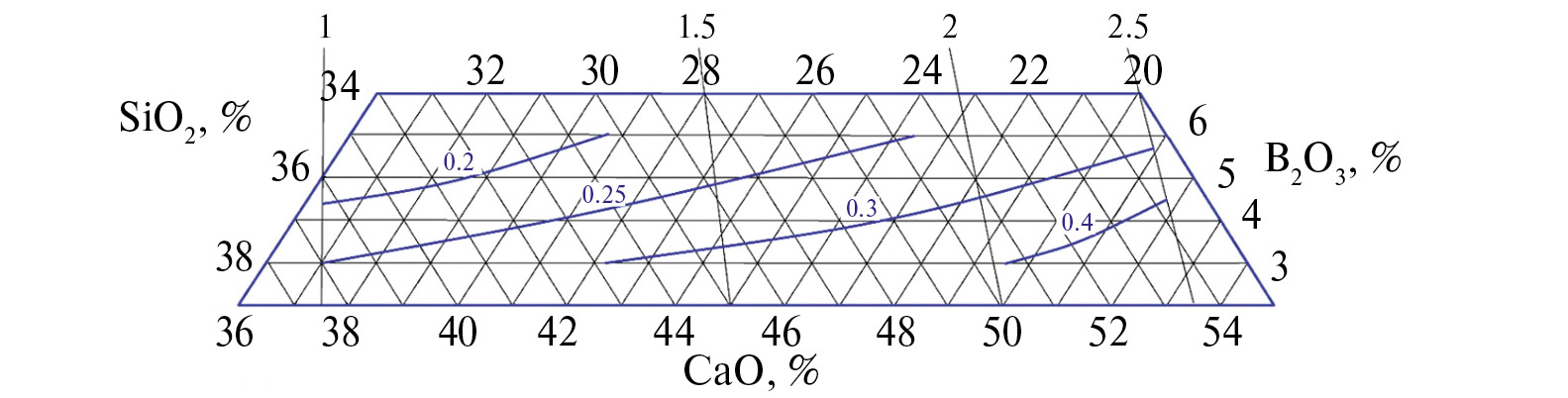

Рис. 2. Диаграмма состав-вязкость шлаков системы СаО-SiO2-12%Cr2O3-3%Al2O3-8%MgO при содержании B2O3 от 3 до 6% и температуре 1600 оС. (синие линии – вязкость, Па·с; черные линии – основность).

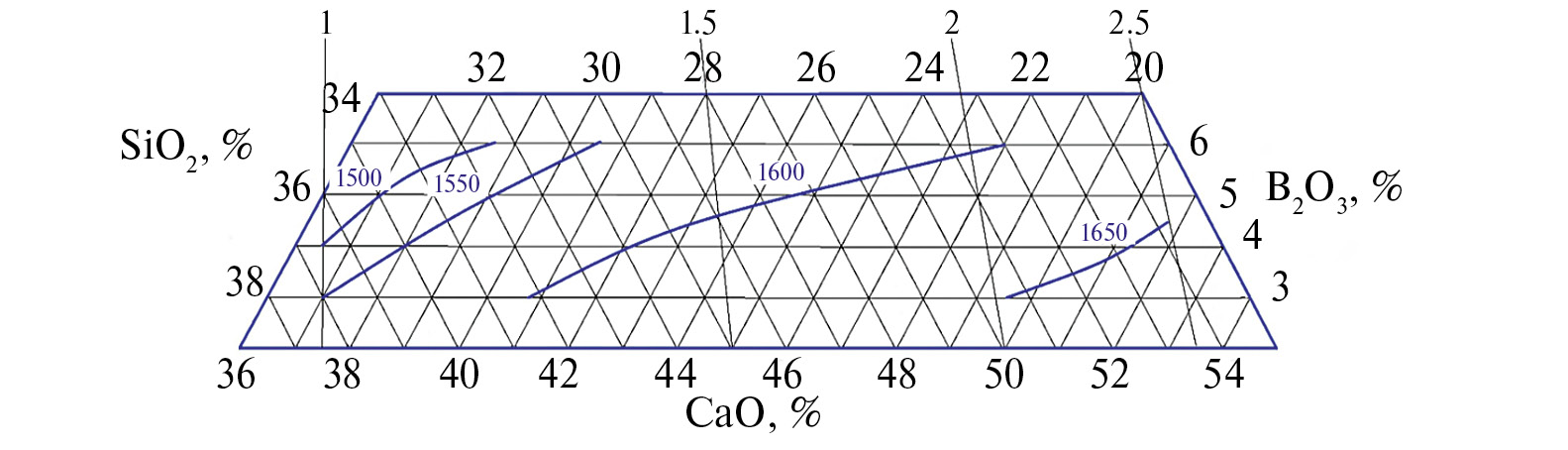

Рис. 3. Диаграмма состав-вязкость шлаков системы СаО-SiO2-12%Cr2O3-3%Al2O3-8%MgO при содержании B2O3 от 3 до 6% и температуре 1650 оС. (синие линии – вязкость, Па·с; черные линии – линии основности).

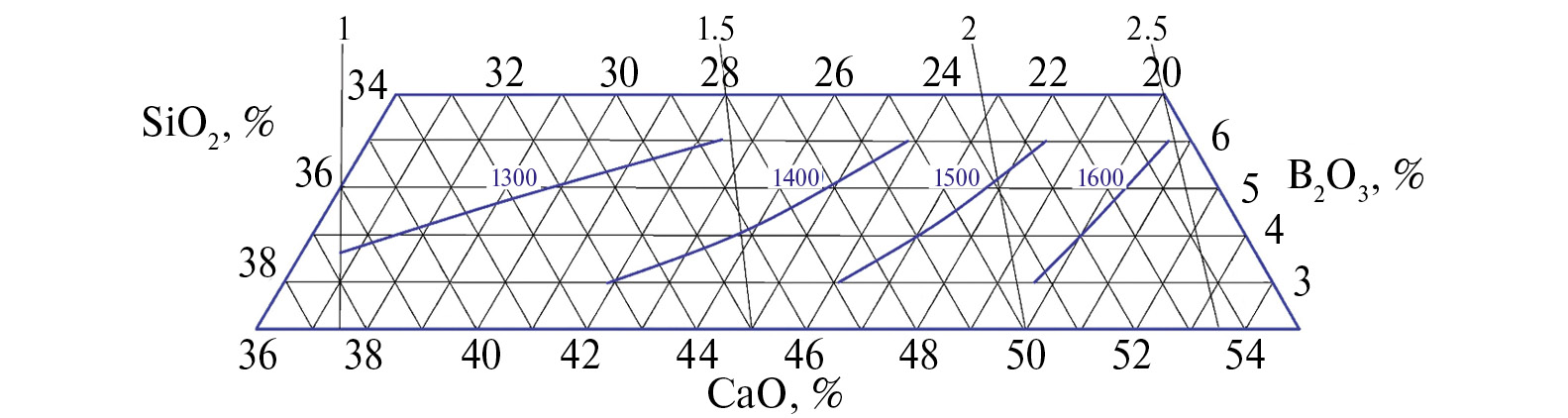

Рис. 4. Диаграмма состав-температура начала кристаллизации шлаков системы СаО-SiO2-12%Cr2O3-3%Al2O3-8%MgO при содержании B2O3 от 3 до 6%. (синие линии – температура начала кристаллизации, Па·с; черные линии – основность).



Видно (рис. 2), что при температуре 1600оС с ростом основности формируемого шлака с 1.0 до 2.5 в диапазоне концентрации оксида бора 3.0–6.0% наблюдается увеличение вязкости шлаков с 0.3 до 0.7 Па·с. При этом увеличение содержания оксида бора в шлаке с 3 до 6% благоприятно сказывается на жидкоподвижности формируемых шлаков. Например, увеличение концентрации оксида бора с 3 до 6% в шлаке основностью 2.0–2.5 сопровождается снижением его вязкости с 0.7 до 0.3 Па·с. При этом снижение концентрации оксида бора с 5 до 3% в области повышенной до 2.3–2.5 основности сопровождается повышением вязкости формируемого шлака до 2.0 Па·с. Это обусловлено, по-видимому, гетерогенизацией формируемого шлака с температурой начала кристаллизации 1600°С (рис. 4).

Увеличение температуры исследуемой оксидной системы до 1650°C в рассматриваемом диапазоне основности (2.0 – 2.5) рост концентрации оксида бора с 3–4 до 5–6% слабо влияет на вязкость, которая снижается с 0.4 до 0.3 Па·с, обеспечивая высокую жидкоподвижность формируемого шлака в рассматриваемом диапазоне основности и концентрации оксида бора (рис. 3).

На рисунке 4 представлена диаграмма «состав-температура начала кристаллизации» шлаков изучаемой оксидной системы. Видно, что в рассматриваемом диапазоне концентрации оксида бора (3–6%) с повышением основности формируемого шлаков с 1.0 до 2.5 температура начала кристаллизации увеличивается с 1300 до 1600°С.

ЗАКЛЮЧЕНИЕ

В работе с использованием метода симплексных решеток планирования эксперимента и метода вибрационной вискозиметрии изучено влияние состава шлаков исследуемой оксидной системы CaO–SiO2–B2O3–12%Cr2O3–3%Al2O3–8%MgO, формируемой в восстановительный период АКР-процесса, на их вязкость и температуру начала кристаллизации. Обобщение результатов экспериментальных исследований позволило построить аппроксимирующие математические модели в виде приведенного полинома III степени с графическим отображением результатов математического моделирования в виде диаграмм «состав-свойство». Отмечено, что при 1600 и 1650°C увеличение содержания оксида бора в шлаке с 3 до 6% благоприятно сказывается на жидкоподвижности формируемых шлаков в диапазоне основности 1.0–2.5. Например, увеличение концентрации с 3 до 6% обеспечивает снижение вязкости шлаков с 2.0 до 0.5 Па·с при температуре 1600°С и с 0.4 до 0.3 Па·с в области повышенной до 2.0–2.5 основности. Температура начала кристаллизации при этом остается на уровне 1600°С.

Исследование выполнено за счет государственного задания ИМЕТ УрО РАН.

×
