Расчет температур плавления галогенидов щелочных металлов с помощью термодинамической теории возмущений

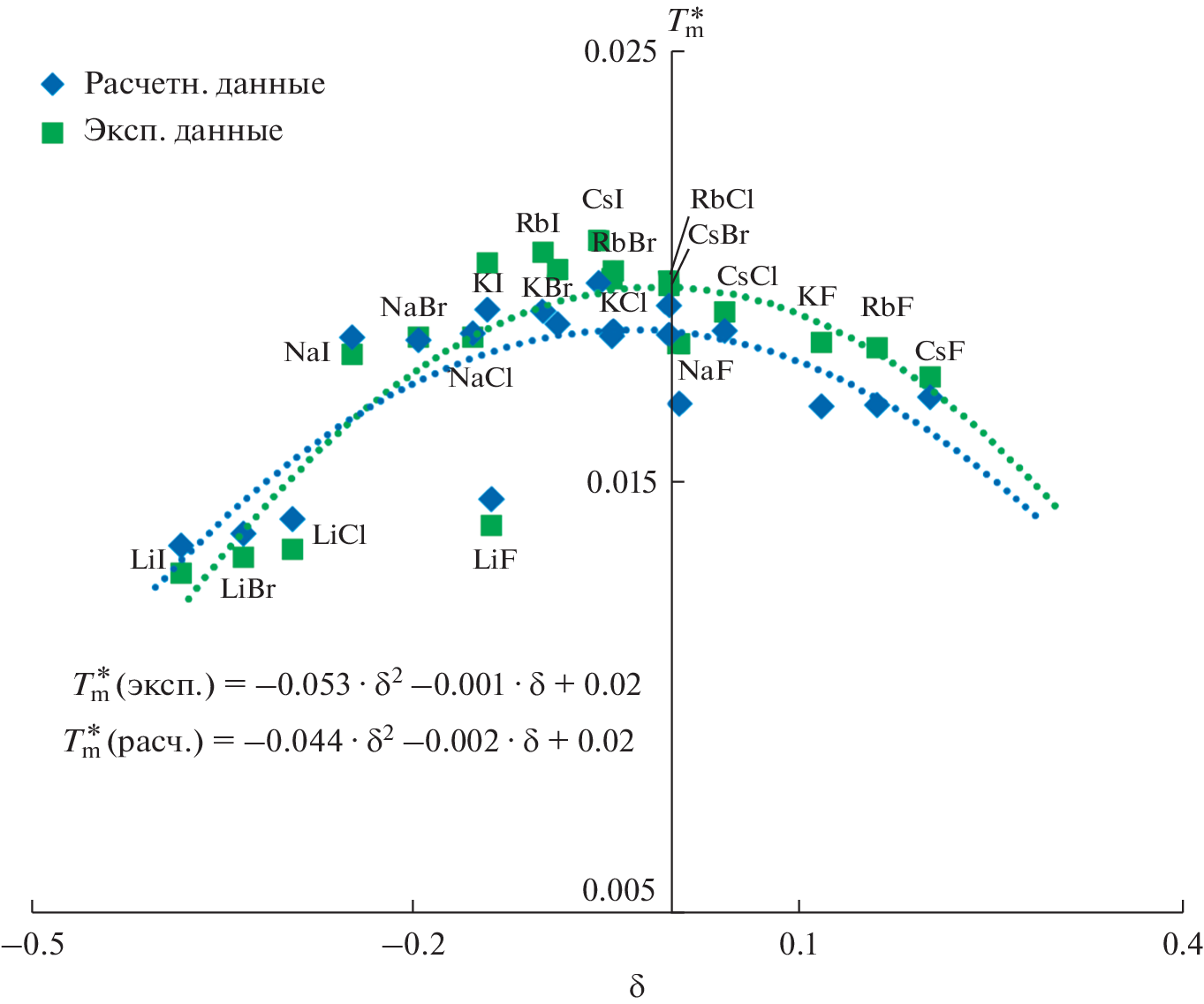

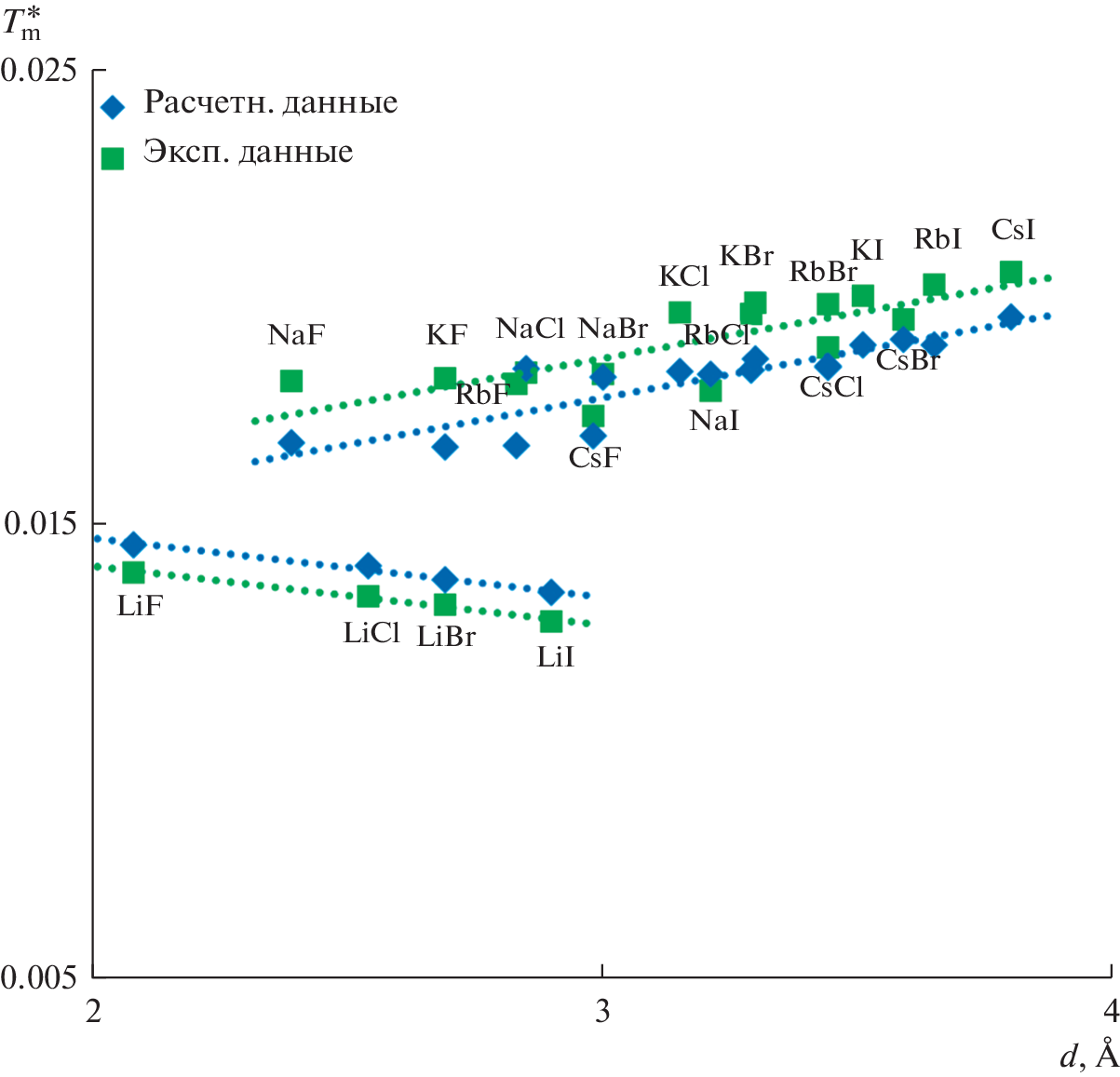

Предложена модель фазовых равновесий “жидкость–кристалл”, позволяющая рассчитать температуры плавления ионных соединений. Зависимость температур плавления галогенидов щелочных металлов от катион-анионного состава соли может быть описана при этом в терминах ионных радиусов и поляризуемостей при использовании для расплавленной фазы термодинамической теории возмущений. Для химического потенциала кристаллической фазы использованы формулы Борна–Майера для электростатической энергии и Дебая для учета вклада колебаний. Полная система уравнений, описывающая равновесие “жидкость–твердое”, включает не только равенство химических потенциалов, но и самосогласование посредством уравнения состояния при вычислении равновесного значения плотности расплава в точке кристаллизации. Еще одно уравнение системы диктует среднесферическая модель ионной смеси для самосогласованного нахождения характеристического параметра экранирования по Блюму. На этой основе проведен расчет температур плавления фторидов, хлоридов, бромидов и иодидов лития, натрия, калия, рубидий и цезия. Показано, что совокупность модели заряженных твердых сфер различающихся диаметров, взятой в качестве референсной в среднесферическом приближении, и первой поправки за счет индуцированных диполей одного иона точечным зарядом другого в химический потенциал жидкой соли является хорошей основой для количественного согласия с экспериментальными данными по температурам плавления в пределах нескольких процентов. Кроме того, в работе обсуждаются закономерности в изменении приведенной к кулоновской энергии температуры плавления в точке максимального сближения катиона и аниона, а также в ее зависимости от разности ионных радиусов солей.
