Термическое расширение оксоборогерманата Sm14(GeO4)2(BO3)6O8

Мұқаба

Дәйексөз келтіру

Толық мәтін

Ашық рұқсат Ашық рұқсат
Рұқсат жабық Рұқсат берілді
Рұқсат жабық Тек жазылушылар үшін

Аннотация

Исследовано термическое расширение оксоборогерманата самария Sm14(GeO4)2(BO3)6O8 методом терморентгенографии в интервале температур 30–1200 °C. Рассчитаны коэффициенты термического расширения: α11 = 9.59(12), αс = 7.56(13), αV = 26.74(30)×10–6 °С–1 при 30 °C; αа = 14.44(12), αс = 10.74(13), αV = 39.61(28)×10–6 °С–1 при 1200 °С. Проведена структурная трактовка анизотропии термического расширения. С увеличением температуры степень анизотропии практически не меняется, минимально структура расширяется вдоль оси c, а максимально в плоскости ab, перпендикулярно предпочтительной ориентировке треугольников BO3 в кристаллической структуре. Уточнена температура плавления Sm14(GeO4)2(BO3)6O8.

Толық мәтін

Рұқсат жабық

Авторлар туралы

Н. Сукачев

Институт химии силикатов им. И.В. Гребенщикова НИЦ “Курчатовский институт”

Хат алмасуға жауапты Автор.
Email: rimma_bubnova@mail.ru
Ресей, 199034, Санкт-Петербург, наб. Макарова, 2

А. Шаблинский

Санкт-Петербургский государственный университет

Email: rimma_bubnova@mail.ru
Ресей, 199034, Санкт-Петербург, Университетская наб., 7/9

М. Кржижановская

Институт химии силикатов им. И.В. Гребенщикова НИЦ “Курчатовский институт”; Санкт-Петербургский государственный университет

Email: rimma_bubnova@mail.ru
Ресей, 199034, Санкт-Петербург, наб. Макарова, 2; 199034, Санкт-Петербург, Университетская наб., 7/9

Р. Бубнова

Институт химии силикатов им. И.В. Гребенщикова НИЦ “Курчатовский институт”

Email: rimma_bubnova@mail.ru
Ресей, 199034, Санкт-Петербург, наб. Макарова, 2

Әдебиет тізімі

  1. Truong L.N., Dussauze M., Fargin E., Santos L., Vigouroux H., Fargues A., Adamietz F., Rodriguez V. Isotropic octupolar second harmonic generation response in LaBGeO5 glass-ceramic with spherulitic precipitation // Appl. Phys. Lett. 2015. V 106. № 161901.
  2. Sun X.Y., Wang W.F., Yu X.G., Li Y.N., Yang X.X., Chen H.H., Zhang Z.J., Zhao J.T. Luminescent Properties of Eu3+-activated (70-x)B2O3-xGeO2-Gd2O3 Scintillating Glasses // IEEE T. Nucl. Sci. 2014. V. 61. P. 380–384.
  3. Takahashi Y., Iwasaki A., Benino Y., Fujiwara T., Komatsu T. Ferroelectric Properties and Second Harmonic Intensities of Stillwellite-Type (La,Ln)BGeO5 Crystallized Glasses // Jpn. J. Appl. Phys. 2002. V. 41. P. 3771–3777.
  4. Zhang J.H., Kong F., Xu X., Mao J.G. Crystal structures and second-order NLO properties of borogermanates // Journal of Solid State Chemistry. 2012. V. 195. P. 63–72.
  5. Bu X.H., Feng P.Y., Stucky G.D. Isolation of germanate sheets with three-membered rings a possible precursor to three-dimensional zeolite-type germinates // Chem. Mater. 1999. V. 11. P. 3423–3424.
  6. Keeffe M.O., Yaghi O.M. Germanate Zeolites Contrasting the Behavior of Germanate and Silicate Structures Built from Cubic T8020 Units (T = Ge or Si) // Chem. Eur. J. 1999. V. 5. P. 2796–2801.
  7. Zhou Y., Zhu H., Chen Z., Chen M., Xu Y., Zhang H., Zhao D. A Large 24-Membered-ring Germanate Zeolite-type Open-framework Structure with Three-dimensional Intersecting Channels // Angew. Chem. Int. Ed. 2001. V. 40. P. 2166–2168.
  8. Mutailipu M., Poeppelmeier K.R., Pan S. Borates A Rich Source for Optical Materials // Chemical Reviews. 2020. V. 121(3). P. 1130–1202.
  9. Илюхин А.Б., Джуринский Б.Ф. Кристаллические структуры Ln14(GeO4)2(BO3)6O8 (Ln = Nd, Sm) и Tb3+54Tb4+(GeO4)12O59 // Журнал неорганической химии. 1994. Т. 39. № 9. С. 556–563.
  10. Кривовичев С.В., Филатов С.К. Кристаллохимии минералов и неорганических соединений с комплексами анионоцентрированных тетраэдров // СПб: Изд-во СПбГУ, 2001. 200 с.
  11. Kang Z.C., Eyring L. A compositional and structural rationalization of the higher oxides od Ce, Pr and Tb // J. Alloys Compd. 1997. V. 249. P. 206–212.
  12. Krivovichev S.V. Systematic of fluorite-related structures. I. General principles // Solid State Sci. 1999. V. 1. P. 211–219.
  13. Krivovichev S.V. Systematic of fluorite-related structures. II. Strucrural diversity // Solid State Sci. 1999. V. 1. P. 221–231.
  14. Бубнова Р.С., Фирсова В.А., Филатов С.К. Программа определения тензора термического расширения и графическое представление его характеристической поверхности - ThetaToTensor (ТТТ) // Физика и химия стекла. 2013. Т. 39. № 3. С. 505–509.
  15. Бубнова Р.С., Фирсова В.А., Волков С.Н., Филатов С.К. RietveldToTensor: программа для обработки порошковых рентгендифракционных данных, полученных в переменных условиях // Физика и химия стекла. 2018. Т. 44. № 1. С. 48–60.
  16. Бубнова Р.С., Филатов С.К. Высокотемпературная кристаллохимия боратов и боросиликатов. СПб.: Наука, 2008. 760 с.
  17. Bubnova R.S., Filatov S.K. High-temperature borate crystal chemistry // Z. Kristallogr. 2013. V. 228. P. 395–428.

Қосымша файлдар

Қосымша файлдар
Әрекет
1. JATS XML
Жүктеу

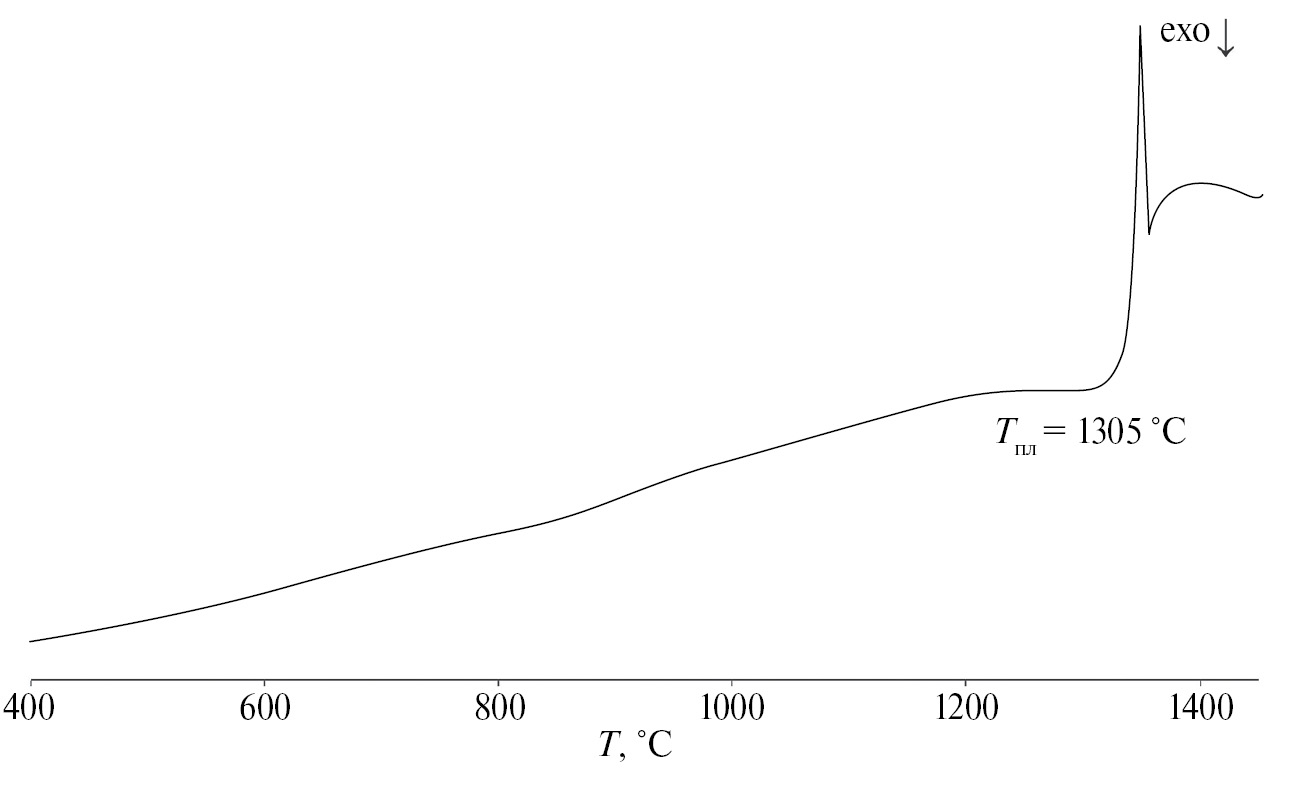

2. Fig. 1. DSC curve of Sm14(GeO4)2(BO3)6O8.

Жүктеу (61KB)
Метадеректер

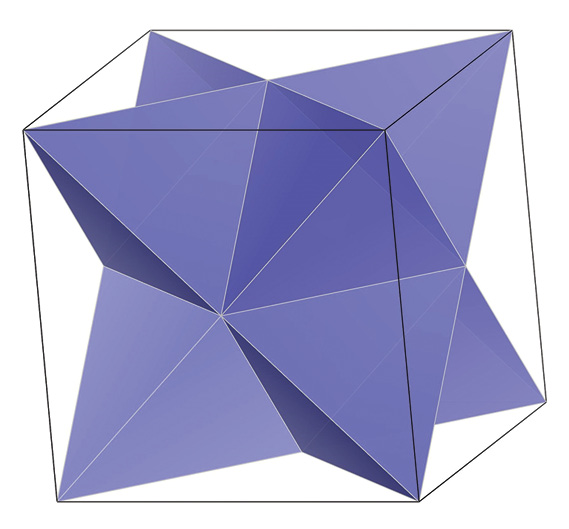

3. Fig. 2. Fluorite module of anion-centred tetrahedra containing no vacancies.

Жүктеу (57KB)
Метадеректер

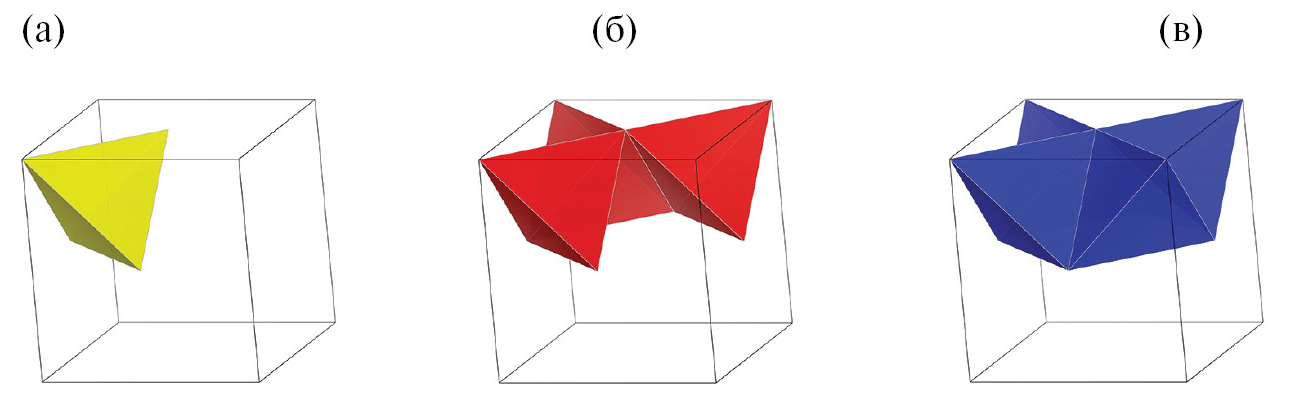

4. Fig. 3. Karl-Eiring fluorite modules: a - module b, b - module f, c - module i.

Жүктеу (127KB)
Метадеректер

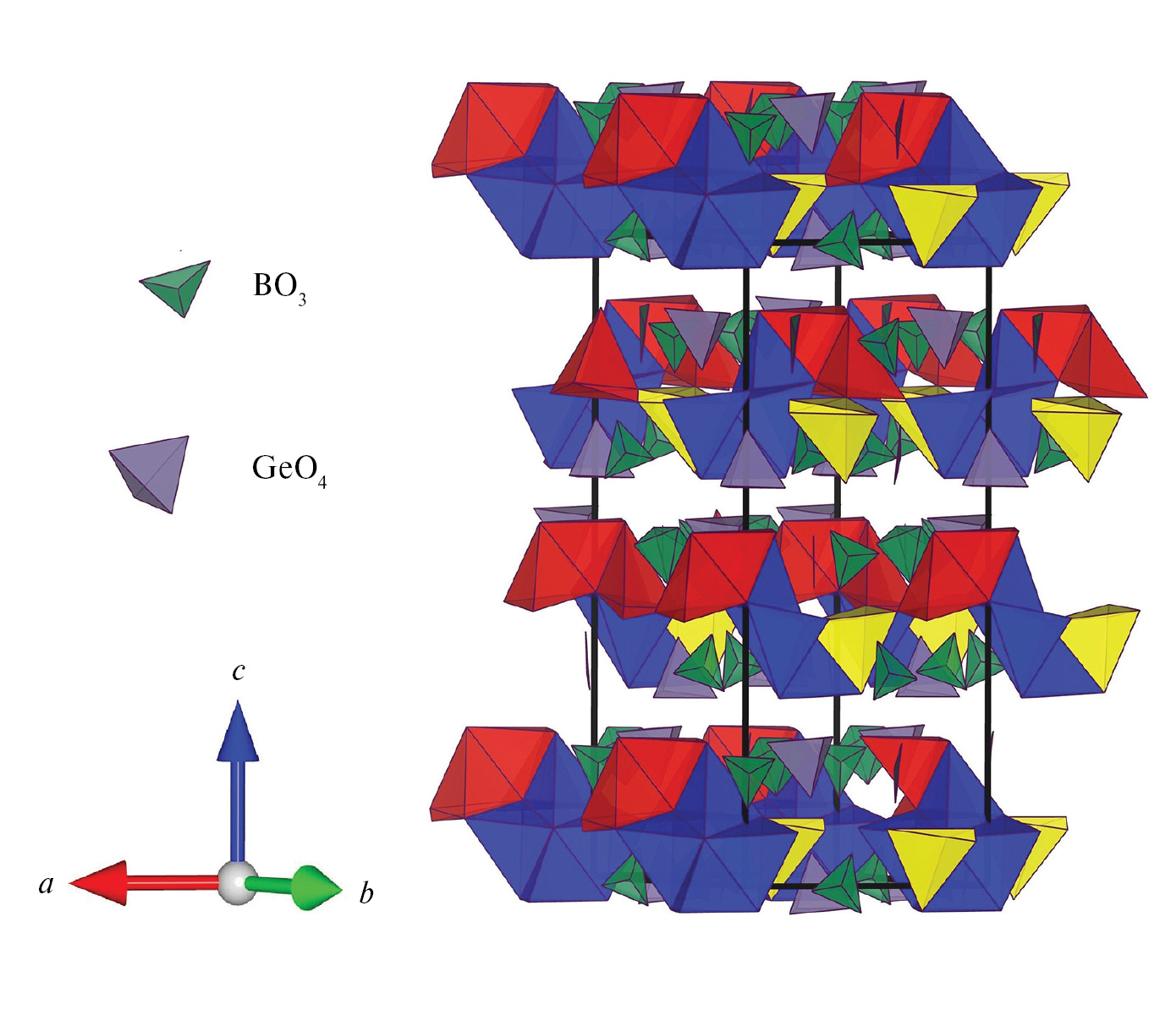

5. Fig. 4. Karl-Eiring fluorite modules.

Жүктеу (279KB)
Метадеректер

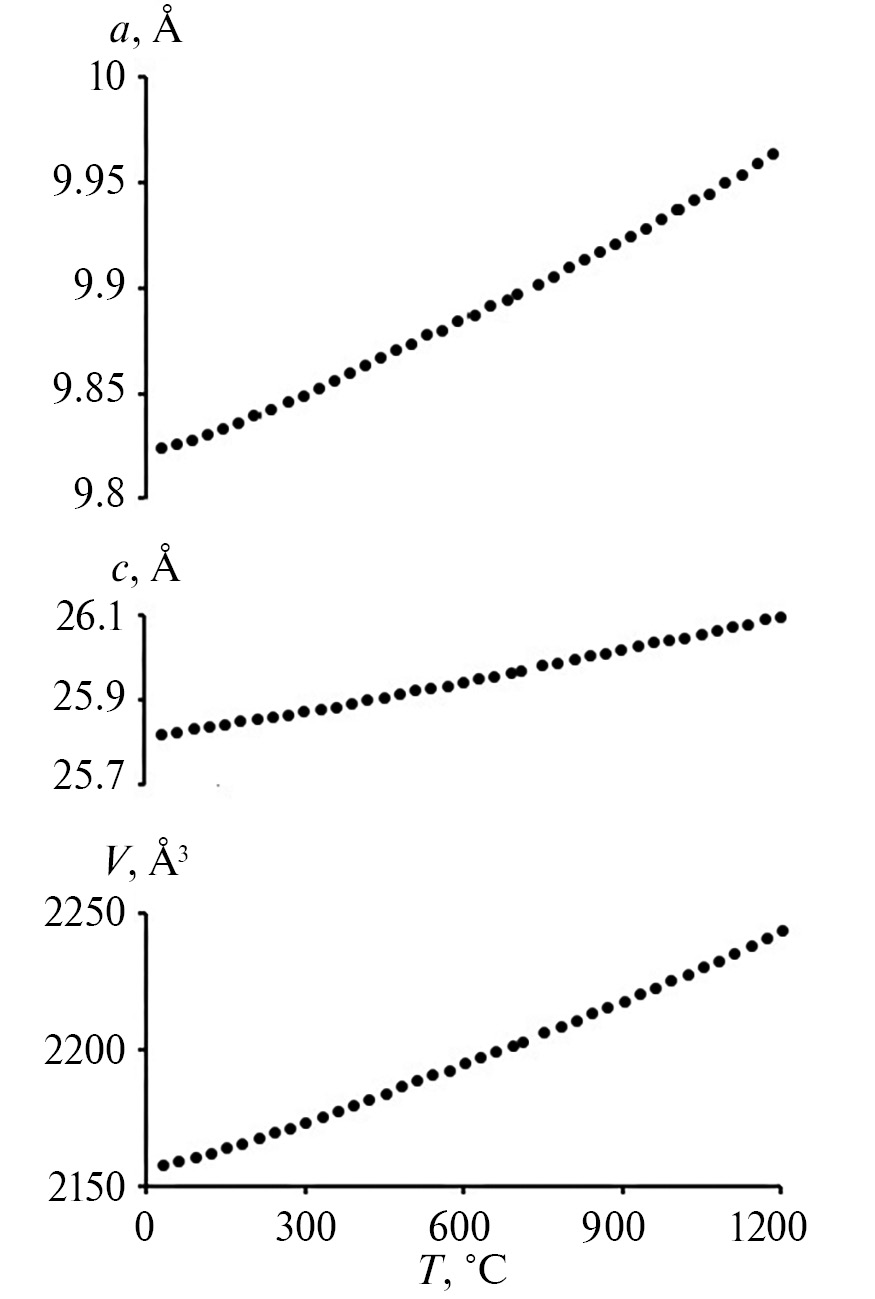

6. Fig. 5. Temperature dependence of the parameters and unit cell volume of borogermanate Sm14(GeO4)2(BO3)6O8.

Жүктеу (95KB)
Метадеректер

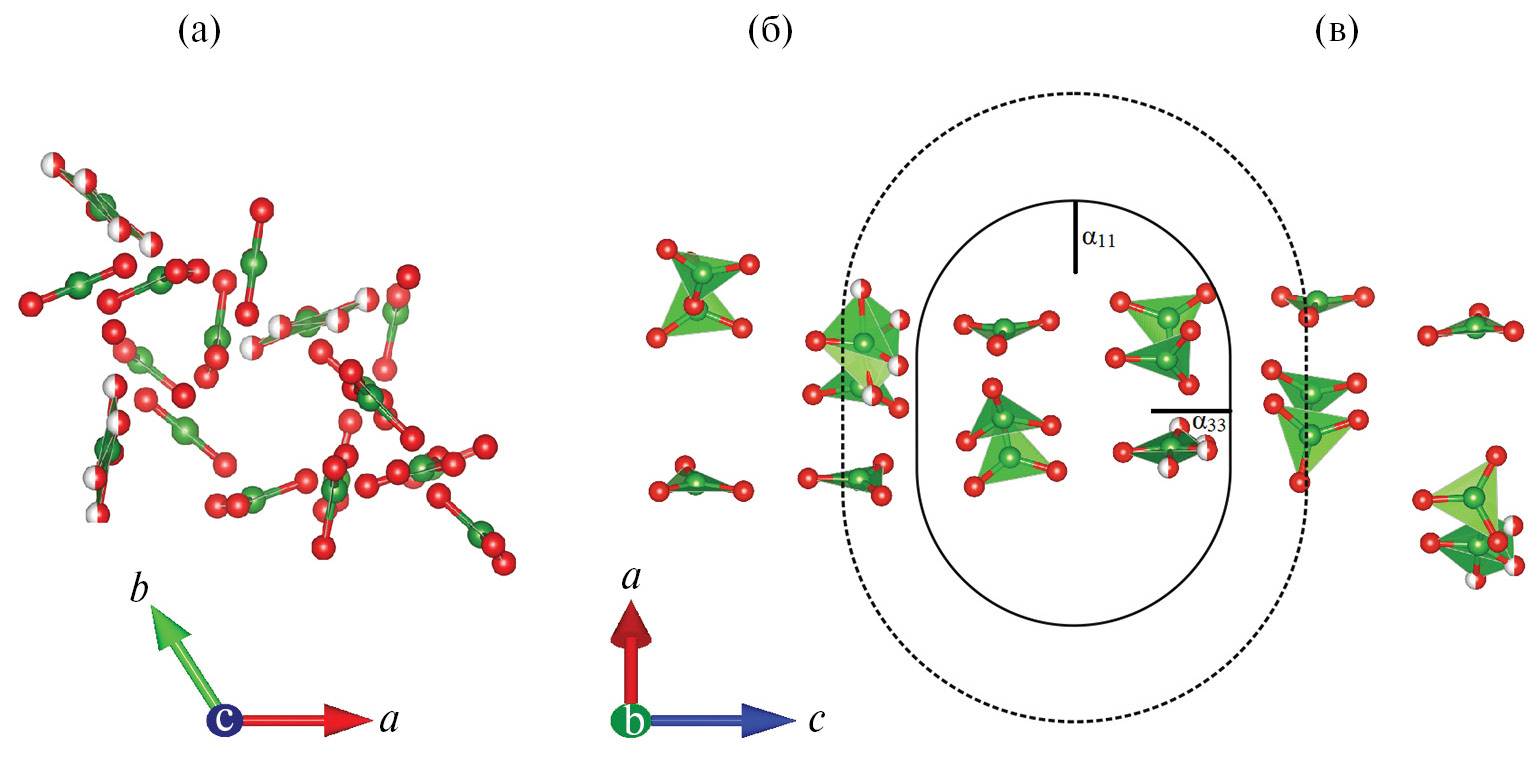

7. Fig. 6. Orientation of BO3 triangular radicals (a) and representation of thermal expansion in the ac plane (b). The solid line is the tensor figure at 25 °C, the dashed line at 1200 °C.

Жүктеу (249KB)
Метадеректер

© Russian Academy of Sciences, 2024

Согласие на обработку персональных данных с помощью сервиса «Яндекс.Метрика»

1. Я (далее – «Пользователь» или «Субъект персональных данных»), осуществляя использование сайта https://journals.rcsi.science/ (далее – «Сайт»), подтверждая свою полную дееспособность даю согласие на обработку персональных данных с использованием средств автоматизации Оператору - федеральному государственному бюджетному учреждению «Российский центр научной информации» (РЦНИ), далее – «Оператор», расположенному по адресу: 119991, г. Москва, Ленинский просп., д.32А, со следующими условиями.

2. Категории обрабатываемых данных: файлы «cookies» (куки-файлы). Файлы «cookie» – это небольшой текстовый файл, который веб-сервер может хранить в браузере Пользователя. Данные файлы веб-сервер загружает на устройство Пользователя при посещении им Сайта. При каждом следующем посещении Пользователем Сайта «cookie» файлы отправляются на Сайт Оператора. Данные файлы позволяют Сайту распознавать устройство Пользователя. Содержимое такого файла может как относиться, так и не относиться к персональным данным, в зависимости от того, содержит ли такой файл персональные данные или содержит обезличенные технические данные.

3. Цель обработки персональных данных: анализ пользовательской активности с помощью сервиса «Яндекс.Метрика».

4. Категории субъектов персональных данных: все Пользователи Сайта, которые дали согласие на обработку файлов «cookie».

5. Способы обработки: сбор, запись, систематизация, накопление, хранение, уточнение (обновление, изменение), извлечение, использование, передача (доступ, предоставление), блокирование, удаление, уничтожение персональных данных.

6. Срок обработки и хранения: до получения от Субъекта персональных данных требования о прекращении обработки/отзыва согласия.

7. Способ отзыва: заявление об отзыве в письменном виде путём его направления на адрес электронной почты Оператора: info@rcsi.science или путем письменного обращения по юридическому адресу: 119991, г. Москва, Ленинский просп., д.32А

8. Субъект персональных данных вправе запретить своему оборудованию прием этих данных или ограничить прием этих данных. При отказе от получения таких данных или при ограничении приема данных некоторые функции Сайта могут работать некорректно. Субъект персональных данных обязуется сам настроить свое оборудование таким способом, чтобы оно обеспечивало адекватный его желаниям режим работы и уровень защиты данных файлов «cookie», Оператор не предоставляет технологических и правовых консультаций на темы подобного характера.

9. Порядок уничтожения персональных данных при достижении цели их обработки или при наступлении иных законных оснований определяется Оператором в соответствии с законодательством Российской Федерации.

10. Я согласен/согласна квалифицировать в качестве своей простой электронной подписи под настоящим Согласием и под Политикой обработки персональных данных выполнение мною следующего действия на сайте: https://journals.rcsi.science/ нажатие мною на интерфейсе с текстом: «Сайт использует сервис «Яндекс.Метрика» (который использует файлы «cookie») на элемент с текстом «Принять и продолжить».
