Phase Equilibria in the La2O3-(Ni/Со)O-Sb2O5 Systems in the Subsolidus Region

Cover Page

Cite item

Full Text

Open Access Open Access
Restricted Access Access granted
Restricted Access Subscription Access

Abstract

Subsolidus phase equilibria in the La2O3–(Ni/Со)O–Sb2O5 systems have been studied. A previously unknown compound La4Sb2O11 was found in the system La2O3–Sb2O5. La4Sb2O11 has been shown to be decomposed at a temperature of 1060°C to form La3SbO7 and LaSbO4. Two ternary oxides LaNi2SbO6 and La2NiSb2O9 were found in the La2O3–NiO–Sb2O5 system for the first time. These new compounds are stable and do not undergo polymorphic transformations throughout the studied temperature range (25–1350°C). The existence of previously known triple oxides La3Ni2SbO9 and LaNi1/3Sb5/3O6 with structures of perovskite and rosiaite, respectively, has also been confirmed. Two more new compounds LaCo2SbO6 and La2CoSb2O9 are formed in the La2O3–CoO–Sb2O5 system along with previously known compounds with the structures of perovskite La3Co2SbO9, rosiaite LaCo1/3Sb5/3O6 and rhombohedral pyrochlore La3Co2Sb3O14. These compounds are isostructural to those found in the nickel oxide system. The La2CoSb2O9 compound, unlike similar nickel compound, decomposes at a temperature of 990°C. For LaCo2SbO6, no thermal effects on DSC curves associated with polymorphic transitions or melting were detected up to 1350°C. Analysis of the optical diffuse reflection spectra of the newly synthesized phases LaNi2SbO6, La2NiSb2O9, LaCo2SbO6 and La2CoSb2O9 showed that nickel and cobalt in them are in the oxidation state of 2+. Isothermal sections of La2O3–(Ni/Co)O–Sb2O5 systems at 1050°C have been constructed.

Full Text

Restricted Access

About the authors

A. V. Egorysheva

Kurnakov Institute of General and Inorganic Chemistry of the Russian Academy of Sciences

Author for correspondence.
Email: anna_egorysheva@rambler.ru
Russian Federation, Moscow

S. V. Golodukhina

Kurnakov Institute of General and Inorganic Chemistry of the Russian Academy of Sciences

Email: anna_egorysheva@rambler.ru
Russian Federation, Moscow

K. Р. Plukchi

Kurnakov Institute of General and Inorganic Chemistry of the Russian Academy of Sciences; Lomonosov Moscow State University

Email: anna_egorysheva@rambler.ru
Russian Federation, Moscow; Moscow

L. S. Razvorotneva

Kurnakov Institute of General and Inorganic Chemistry of the Russian Academy of Sciences; Higher School of Economics

Email: anna_egorysheva@rambler.ru
Russian Federation, Moscow; Moscow

A. V. Khoroshilov

Kurnakov Institute of General and Inorganic Chemistry of the Russian Academy of Sciences

Email: anna_egorysheva@rambler.ru
Russian Federation, Moscow

O. G. Ellert

Kurnakov Institute of General and Inorganic Chemistry of the Russian Academy of Sciences

Email: anna_egorysheva@rambler.ru
Russian Federation, Moscow

References

  1. Sato J., Saito N., Nishiyama H. et al. // J. Photochem. Photobiol. A. 2002. V. 148. № 1–3. P. 85. https://doi.org/10.1016/S1010-6030(02)00076-X
  2. Moreno-Hernandez I.A., Brunschwig B.S., Lewis N.S. // Energy Environ. Sci. 2019. V. 12. № 4. P. 1241. https://doi.org/10.1039/C8EE03676D
  3. Gunasooriya G.K. K., Kreider M.E., Liu Y. et al. // ACS Nano. 2022. V. 16. P. 6334. https://doi.org/10.1021/acsnano.2c00420
  4. Moreno-Hernandez I.A., MacFarland C.A., Read C.G. et al. // Energy Environ. Sci. 2017. V. 10. № 10. P. 2103. https://doi.org/10.1039/C7EE01486D
  5. Zhou L., Shinde A., Montoya J.H. et al. // ACS Catal. 2018. V. 8. № 12. P. 10938. https://doi.org/10.1021/acscatal.8b02689
  6. Evans T.A., Choi K.-S. // ACS Appl. Energy Mater. 2020. V. 3. № 6. P. 5563. https://doi.org/10.1021/acsaem.0c00526
  7. Ham K., Hong S., Kang S. et al. // ACS Energy Lett. 2021. V. 6. № 2. P. 364. https://doi.org/10.1021/acsenergylett.0c02359
  8. Zhou L., Wang Y., Kan K. et al. // ACS Sustainable Chem. Eng. 2022. V. 10. № 48. P. 15898. https://doi.org/10.1021/acssuschemeng.2c05239
  9. Gadgil M.M., Kulshreshtha S.K. // J. Mol. Catal. A: Chem. 1995. V. 95. № 3. P. 211. https://doi.org/10.1016/1381-1169(94)00027-1
  10. Karimi M., Dariush S., Kobra A. et al. // Tetrahedron Lett. 2015. V. 56. № 21. P. 2674. https://doi.org/10.1016/j.tetlet.2015.03.114
  11. Grasselli R.K. // J. Chem. Educ. 1986. V. 63. P. 216. https://doi.org/10.1021/ed063p216
  12. Burriesci N., Garbassi F., Petrera M. et al. // J. Chem. Soc., Faraday Trans. 1. 1982. V. 78. № 3. P. 817. https://doi.org/10.1039/F19827800817
  13. Teller R.G., Brazdil J.F., Grasselli R.K. et al. // J. Chem. Soc., Faraday Trans. 1. 1985. V. 81. P. 1693. https://doi.org/10.1039/F19858101693
  14. Egorysheva A.V., Ellert O.G., Liberman E.Yu. // J. Alloys Compd. 2019. V. 777. P. 655. https://doi.org/10.1016/j.jallcom.2018.11.008
  15. Эллерт О.Г., Егорышева А.В., Либерман Е.Ю. и др. // Неорган. материалы. 2019. Т. 55. № 12. С. 1335. https://doi.org/10.1134/S0002337X19120030l
  16. Liberman E.Yu., Ellert O.G., Naumkin A.V. et al. // Russ. J. Inorg. Chem. 2020. V. 65. P. 592. https://doi.org/10.1134/S0036023620040117
  17. Ellert O.G., Egorysheva A.V., Liberman E.Yu. et al. // Ceram. Int. 2020. V. 46. P. 27725. https://doi.org/10.1016/j.ceramint.2020.07.271
  18. Egorysheva A.V., Ellert O.G., Liberman E.Yu. et al. // Russ. J. Inorg. Chem. 2022. Т. 67. № 13. P. 2127. https://doi.org/10.1134/S0036023622601349
  19. Egorysheva A.V., Plukchi K.R., Golodukhina S.V. et al. // Mendeleev Commun. 2023. V. 33. P. 608. https://doi.org/10.1016/j.mencom.2023.09.005
  20. Егорышева А.В., Голодухина С.В., Плукчи К.Р. и др. // Журн. неорган. химии. 2023. Т. 68. № 12. C. 1702. https://doi.org/10.31857/S0044457X23601220
  21. Swaminathan K., Sreedharan O.M. // J. Alloys Compd. 1999. V. 292. № 1–2. P. 100. https://doi.org/10.1016/S0925-8388(99)00283-2
  22. Haeuseler H. // Spectrochim. Acta, Part A: Mol. Spectrosc. 1981. V. 37. № 7. P. 487. https://doi.org/10.1016/0584-8539(81)80036-0
  23. Ehrenberg H., Wltschek G., Rodriguez-Carvajal J. et al. // J. Magn. Magn. Mater. 1998. V. 184. P. 111. https://doi.org/10.1016/S0304-8853(97)01122-0
  24. Rodríguez-Betancourtt V.M., Bonilla H.G., Martínez M.F. et al. // J. Nanomater. 2017. V. 2017. Art. 8792567. https://doi.org/10.1155/2017/8792567
  25. Singh A., Singh A., Singh S. et al. // Chem. Phys. Lett. 2016. V. 646. P. 41. https://doi.org/10.1016/j.cplett.2016.01.005
  26. Nikulin A.Y., Zvereva E.A., Nalbandyan V.B. et al. // Dalton Trans. 2017. V. 46. P. 6059. https://doi.org/10.1039/C6DT04859E
  27. Gavarri J.R., Chater R., Ziółkowski J. // J. Solid State Chem. 1988. V. 73. № 2. P. 305. https://doi.org/10.1016/0022-4596(88)90114-4
  28. Turbil J.P., Bernier J.C. // C. R. Acad. Sci. (Paris), Ser. C. 1973. V. 277. P. 1347.
  29. Odier P., Nigara Y., Coutures J. et al. // J. Solid State Chem. 1985. V. 56. № 1. P. 32. https://doi.org/10.1016/0022-4596(85)90249-X
  30. Brito M.S.L., Escote M.T., Santos C.O.P. et al. // Mater. Chem. Phys. 2004. V. 88. P. 404. https://doi.org/10.1016/j.matchemphys.2004.08.008
  31. Zhou H.D., Wiebe C.R., Janik J.A. et al. // J. Solid State Chem. 2010. V. 183. P. 890. https://doi.org/10.1016/j.jssc.2010.01.025
  32. Kitayama K. // J. Solid State Chem. 1990. V. 87. P. 165. https://doi.org/10.1016/0022-4596(90)90078-C
  33. Ram R.A.M., Ganapathi L., Ganguly P. et al. // J. Solid State Chem. 1986. V. 63. P. 139. https://doi.org/10.1016/0022-4596(86)90163-5
  34. Wold A., Post B., Banks E. // J. Am. Chem. Soc. 1957. V. 79. P. 4911. https://doi.org/10.1021/ja01575a022
  35. Zinkevich M., Aldinger F. // J. Alloys Compd. 2004. V. 375. № 1–2. P. 147. https://doi.org/10.1016/j.jallcom.2003.11.138
  36. Demina A.N., Cherepanov V.A., Petrov A.N. et al. // Inorg. Mater. 2005. V. 41. P. 736. https://doi.org/10.1007/s10789-005-0201-2
  37. Hayward M.A., Green M.A., Rosseinsky M.J. et al. // J. Am. Chem. Soc. 1999. V. 121. P. 8843. https://doi.org/10.1021/ja991573i
  38. Zhang W.-W., Povoden-Karadeniz E., Xu H. et al. // J. Phase Equilib. Diffus. 2019. V. 40. P. 219. https://doi.org/10.1007/s11669-019-00717-z
  39. Adachi Y., Hatada N., Uda T. // J. Electrochem. Soc. 2016. V. 163. P. F1084. https://doi.org/10.1149/2.0811609je
  40. Ok K.M., Gittens A., Zhang L. et al. // J. Mater. Chem. 2004. V. 14. P. 116. https://doi.org/10.1039/B307496J
  41. Siqueira K.P.F., Borges R.M., Granado E. et al. // J. Solid State Chem. 2013. V. 203. P. 326. https://doi.org/10.1016/j.jssc.2013.05.001
  42. Варфоломеев М.Б., Тороренская Т.А., Бурляев В.В. // Журн. неорган. химии. 1981. Т. 26. № 2. C. 319.
  43. Siqueira K.P.F., Borges R.M., Soares J.C. et al. // Mater. Chem. Phys. 2013. V. 140. P. 255. https://doi.org/10.1016/j.matchemphys.2013.03.031
  44. Blasse G., De Pauw A.D.M. // J. Inorg. Nucl. Chem. 1970. V. 32. № 8. P. 2533. https://doi.org/10.1016/0022-1902(70)80298-6
  45. Эллерт О.Г., Егорышева А.В., Голодухина С.В. и др. // Изв. РАН. Сер. Хим. 2021. № 12. С. 2397.
  46. Battle P.D., Evers S.I., Hunter E.C. et al. // Inorg. Chem. 2013. V. 52. № 11. P. 6648. https://doi.org/10.1021/ic400675r
  47. Alvarez I., Veiga M.L., Pico C. // Solid State Ionics. 1996. V. 91. № 3–4. P. 265. https://doi.org/10.1016/S0167-2738(96)83028-1
  48. Alvarez I., Veiga M.L., Pico C. // J. Alloys Compd. 1997. V. 255. № 1–2. P. 74. https://doi.org/10.1016/S0925-8388(96)02870-8
  49. Li K., Hu Y., Wang Y. et al. // J. Solid State Chem. 2014. V. 217. P. 80. https://doi.org/10.1016/j.jssc.2014.05.003
  50. Franco D.G., Fuertes V.C., Blanco M.C. et al. // J. Solid State Chem. 2012. V. 194. P. 385. https://doi.org/10.1016/j.jssc.2012.05.045
  51. Lever A.B.P. Inorganic Electronic Spectroscopy. V. 2. Elsevier A. 1984.

Supplementary files

Supplementary Files
Action
1. JATS XML
Download

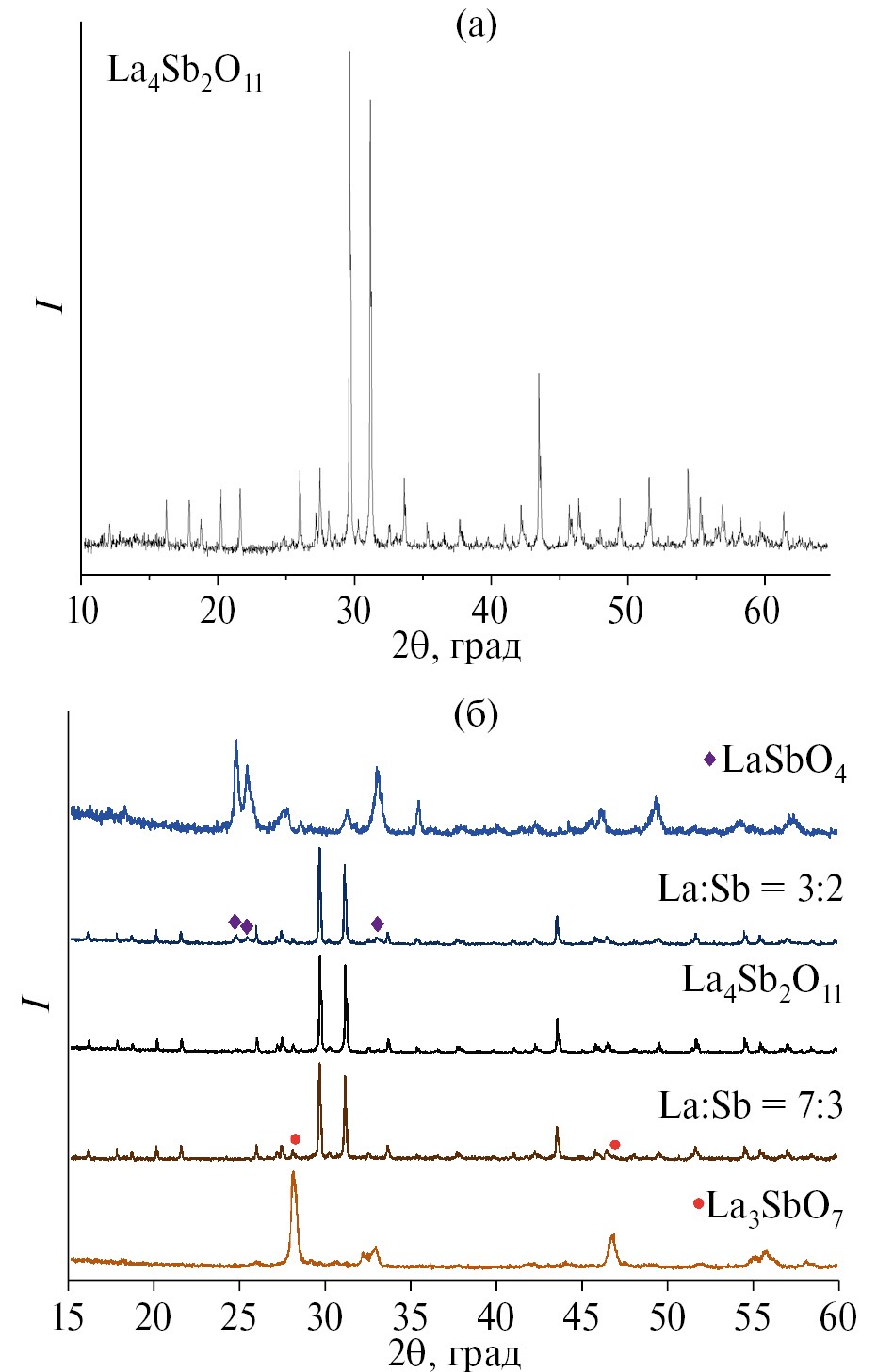

2. Fig. 1. X-ray of the La4Sb2O11 phase after annealing at 1050°C (a); diffractograms of samples with different La2O3 : Sb2O5 ratios (b). Data from PDF 36-950 (LaSbO4) and PDF 23-1138 (La3SbO7) were used to identify the phases

Download (143KB)
Indexing metadata

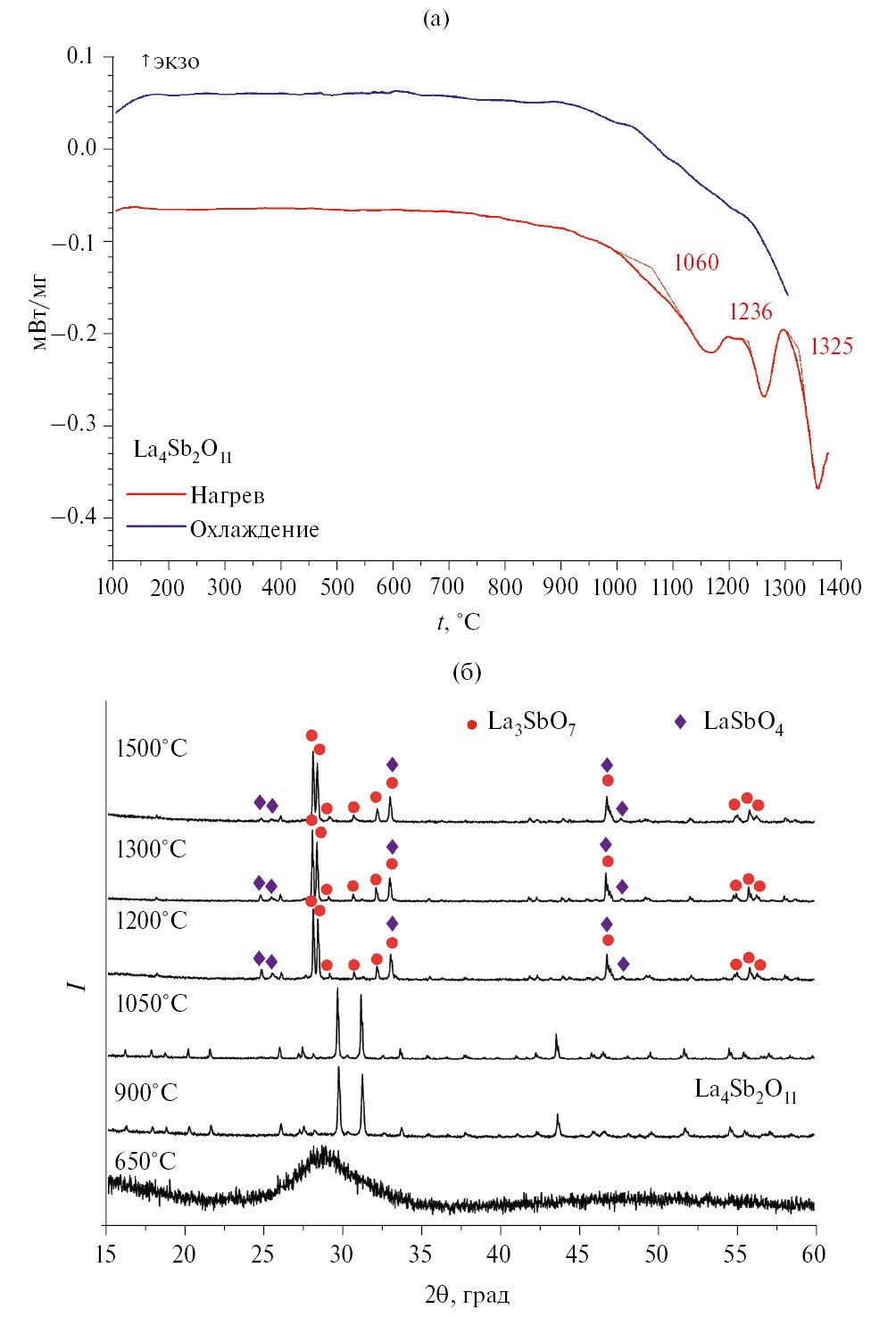

3. Fig. 2. DSC heating and cooling curves of La4Sb2O11 (a); diffractograms of La4Sb2O11 after annealing at different temperatures (b). Data from PDF 36-950 (LaSbO4) and PDF 23-1138 (La3SbO7) were used to identify the phases

Download (158KB)
Indexing metadata

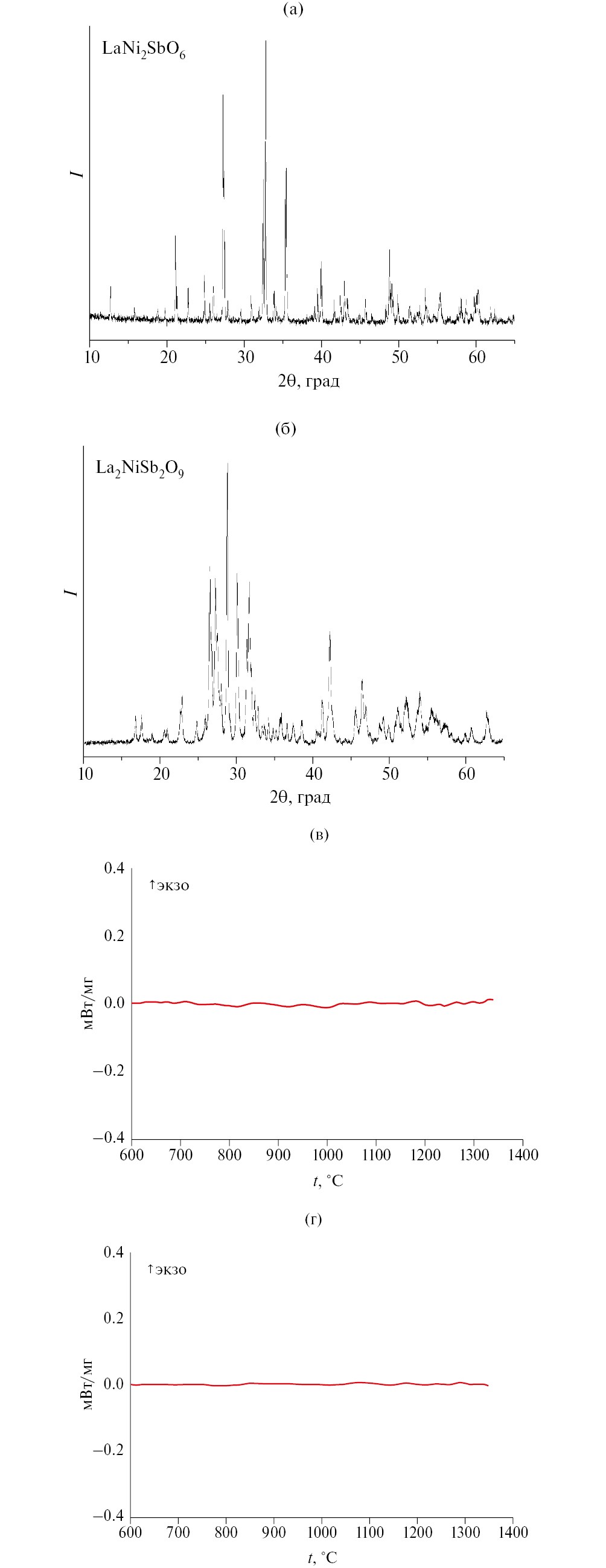

4. Fig. 3. Diffractograms (a, b) and DSC heating curves (c, d) of ternary oxides LaNi2SbO6 (a, c) and La2NiSb2O9 (b, d)

Download (147KB)
Indexing metadata
5. Fig. 4. Isothermal cross section of the La2O3–NiO–Sb2O5 system at a temperature of 1050°C

Download (133KB)
Indexing metadata

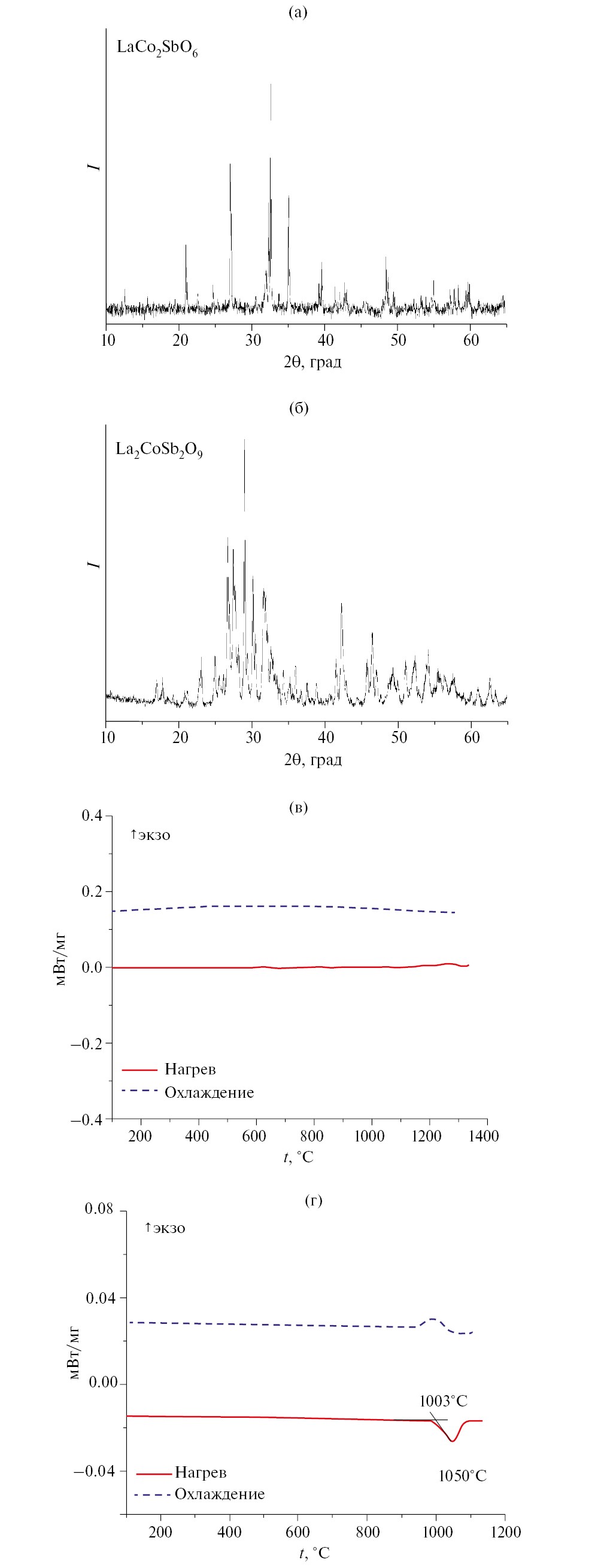

6. Fig. 5. Diffractograms (a, b) and DSC curves (c, d) of new ternary oxides LA2SBO6 (a, c) and La2CoSb2O9 (b, d)

Download (159KB)
Indexing metadata

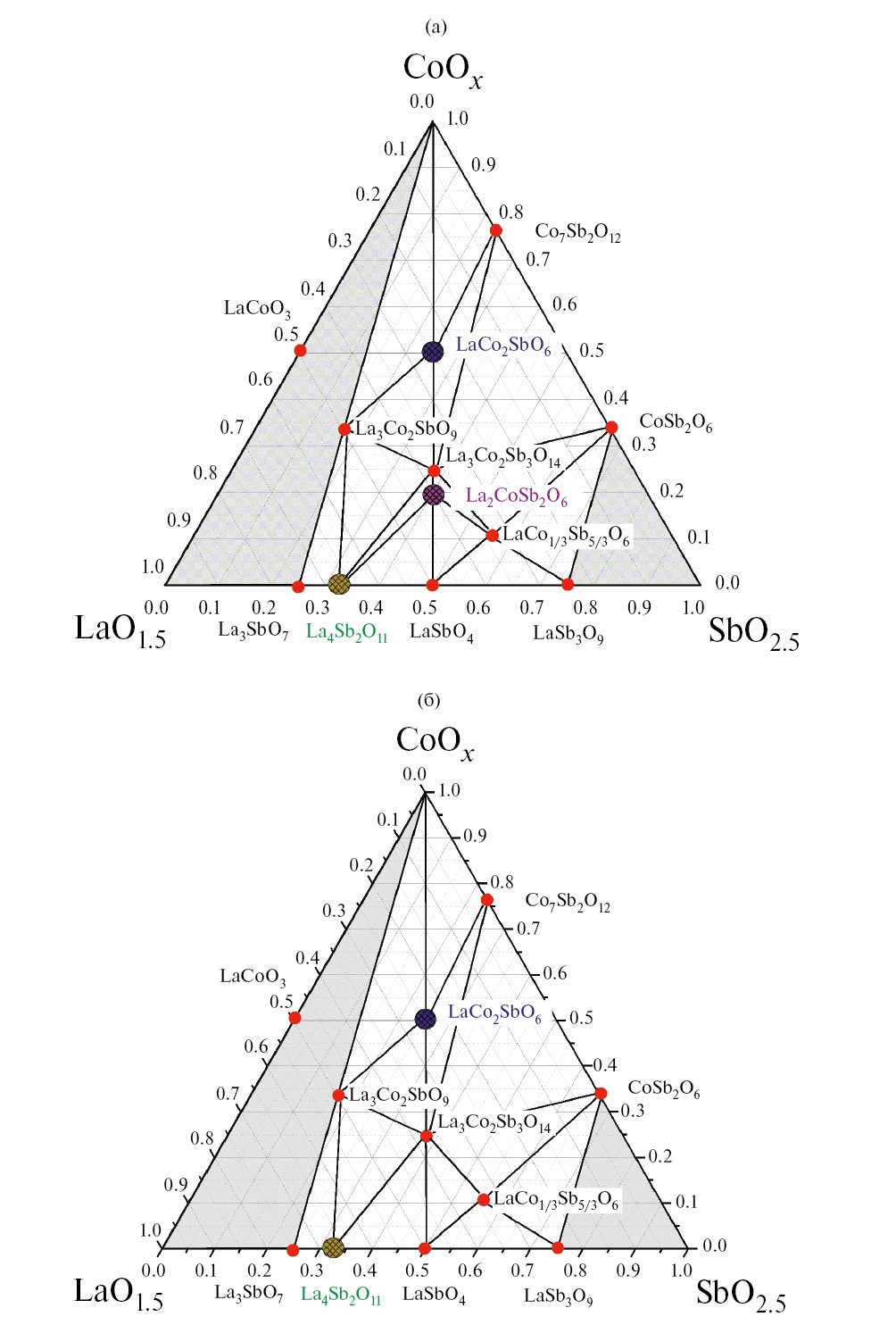

7. Fig. 6. Isothermal sections of the La2O3–CoO–Sb2O5 system at 900 (a) and 1050°C (b)

Download (206KB)
Indexing metadata

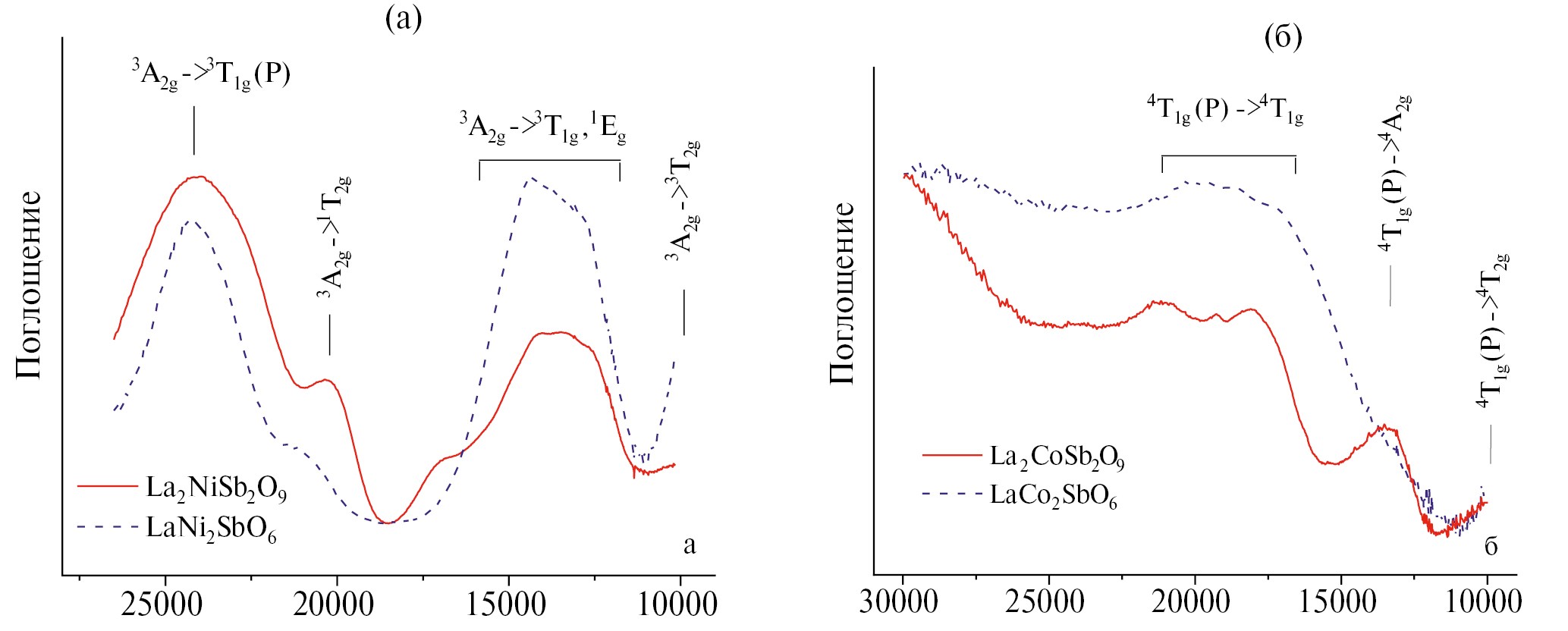

8. Fig. 7. Diffuse reflection spectra in the visible region of LaNi2SbO6, La2NiSb2O9 (a) and LA2SBO6, LA2CSB2O9 (b)

Download (149KB)
Indexing metadata

Copyright (c) 2024 Russian Academy of Sciences

Согласие на обработку персональных данных с помощью сервиса «Яндекс.Метрика»

1. Я (далее – «Пользователь» или «Субъект персональных данных»), осуществляя использование сайта https://journals.rcsi.science/ (далее – «Сайт»), подтверждая свою полную дееспособность даю согласие на обработку персональных данных с использованием средств автоматизации Оператору - федеральному государственному бюджетному учреждению «Российский центр научной информации» (РЦНИ), далее – «Оператор», расположенному по адресу: 119991, г. Москва, Ленинский просп., д.32А, со следующими условиями.

2. Категории обрабатываемых данных: файлы «cookies» (куки-файлы). Файлы «cookie» – это небольшой текстовый файл, который веб-сервер может хранить в браузере Пользователя. Данные файлы веб-сервер загружает на устройство Пользователя при посещении им Сайта. При каждом следующем посещении Пользователем Сайта «cookie» файлы отправляются на Сайт Оператора. Данные файлы позволяют Сайту распознавать устройство Пользователя. Содержимое такого файла может как относиться, так и не относиться к персональным данным, в зависимости от того, содержит ли такой файл персональные данные или содержит обезличенные технические данные.

3. Цель обработки персональных данных: анализ пользовательской активности с помощью сервиса «Яндекс.Метрика».

4. Категории субъектов персональных данных: все Пользователи Сайта, которые дали согласие на обработку файлов «cookie».

5. Способы обработки: сбор, запись, систематизация, накопление, хранение, уточнение (обновление, изменение), извлечение, использование, передача (доступ, предоставление), блокирование, удаление, уничтожение персональных данных.

6. Срок обработки и хранения: до получения от Субъекта персональных данных требования о прекращении обработки/отзыва согласия.

7. Способ отзыва: заявление об отзыве в письменном виде путём его направления на адрес электронной почты Оператора: info@rcsi.science или путем письменного обращения по юридическому адресу: 119991, г. Москва, Ленинский просп., д.32А

8. Субъект персональных данных вправе запретить своему оборудованию прием этих данных или ограничить прием этих данных. При отказе от получения таких данных или при ограничении приема данных некоторые функции Сайта могут работать некорректно. Субъект персональных данных обязуется сам настроить свое оборудование таким способом, чтобы оно обеспечивало адекватный его желаниям режим работы и уровень защиты данных файлов «cookie», Оператор не предоставляет технологических и правовых консультаций на темы подобного характера.

9. Порядок уничтожения персональных данных при достижении цели их обработки или при наступлении иных законных оснований определяется Оператором в соответствии с законодательством Российской Федерации.

10. Я согласен/согласна квалифицировать в качестве своей простой электронной подписи под настоящим Согласием и под Политикой обработки персональных данных выполнение мною следующего действия на сайте: https://journals.rcsi.science/ нажатие мною на интерфейсе с текстом: «Сайт использует сервис «Яндекс.Метрика» (который использует файлы «cookie») на элемент с текстом «Принять и продолжить».
