Modeling of The Phase Complex Of A Stable Pentatope LiF-K2CrO4-Rb2CrO4-KF-RbF of the four-component mutual system Li+, K+, Rb+||F–, CrO

Cover Page

Cite item

Full Text

Open Access Open Access
Restricted Access Access granted
Restricted Access Subscription Access

Abstract

The quasi-four-component system LiF–K2CrO4–Rb2CrO4–KF–RbF, which is a stable pentatope of the four-component mutual system Li+,K+,Rb+||F–,CrO, is selected for study. The prediction of non-invariant and monovariant equilibria in the system was carried out using the crystallization scheme: the eutectic equilibrium L ⇄ LiF + KxRb1–xF + α-K2xRb2–2xCrO4 + α-K3xRb3–3xFCrO4, is carried out in the system, which is confirmed by differential thermal analysis. The crystallization scheme makes it possible to predict non- and monovariant equilibria based on the analysis of faceting systems. The composition and melting point of the mixture corresponding to the four-component eutectic E□ 438 were revealed. Based on the data obtained, a 3D computer model of the phase complex of the system in the form of a concentration pentatope is constructed. The computer model clearly demonstrates the phase transformations in the system. The structure of the spatial phase diagram is revealed. In the system, the crystallizing phases are lithium fluoride, three phases of continuous series of solid solutions: based on potassium and rubidium fluorides – KxRb1–xF, based on potassium and rubidium chromates in α-polymorphic modification – α-K2xRb2–2xCrO4, based on potassium and rubidium fluoride chromates in α-polymorphic modification – α-K3xRb3–3xFCrO4.

Full Text

Restricted Access

About the authors

A. V. Burchakov

Samara State Technical University

Author for correspondence.
Email: turnik27@yandex.ru
Russian Federation, Samara, 443100

E. O. Burchakova

Samara State Technical University

Email: turnik27@yandex.ru
Russian Federation, Samara, 443100

References

  1. Babanly M.B., Chulkov E.V., Aliev Z.S. et al. // Russ. J. Inorg. Chem. 2017. V. 62. № 13. P. 1703. https://doi.org/10.1134/S0036023617130034
  2. Imamaliyeva S.Z., Babanly D.M., Tagiev D.B. et al. // Russ. J. Inorg. Chem. 2018. V. 63. № 13. P. 1704. https://doi.org/10.1134/S0036023618130041
  3. Dement’ev A.I., Rodyakina S.N., Kayumova D.B. et al. // Russ. J. Inorg. Chem. 2017. V. 62. № 10. P. 1379. https://doi.org/10.1134/S0036023617100060
  4. Ohayon D., Inal S. // Adv. Mater. 2020. V. 32. № 36. P. 2001439. https://doi.org/10.1002/adma.202001439
  5. Prabhu P., Lee J.M. // Chem. Soc. Rev. 2021. V. 50. № 12. P. 6700. https://doi.org/10.1039/D0CS01041C
  6. Wang K., Dowling A.W. // Current Opinion in Chemical Engineering. 2022. V. 36. P. 100728. https://doi.org/10.1016/j.coche.2021.100728
  7. Liu W.J., Jiang H., Yu H.Q. // Chem. Rev. 2015. V. 115. № 22. P. 12251. https://doi.org/10.1021/acs.chemrev.5b00195
  8. Yuan K., Shi J., Aftab W. et al. // Adv. Funct. Mater. 2020. V. 30. № 8. P. 1904228. https://doi.org/10.1002/adfm.201904228
  9. Beom Y.Y., Atinafu D.G., Sungwoong Y. et al. // J. Hazard. Mater. 2022. V. 423. P. 127147. https://doi.org/10.1016/j.jhazmat.2021.127147
  10. Коровин Н.В., Скундина А.М. Химические источники тока. М.: Изд-во МЭИ, 2003. 740 с.
  11. Гаркушин И.К., Дворянова Е.М., Губанова Т.В., Сухаренко М.А. Функциональные материалы. Самара: СамГТУ, 2015. Ч. 1. 387 с.
  12. Yazhenskikha E., Jantzen T., Kobertza D. // Calphad. 2021. V. 72. P. 102234. https://doi.org/10.1016/j.calphad.2020.102234
  13. Fedorov P.P., Popov A.A., Shubin Y.V. et al. // Russ. J. Inorg. Chem. 2022. V. 67. № 12. P. 2018. https://doi.org/10.1134/S0036023622601453
  14. Sukharenko M.A., Garkushin I.K., Osipov V.T. et al. // Russ. J. Inorg. Chem. 2022. V. 67. № 12. P. 2030. https://doi.org/10.1134/S0036023622601143
  15. Elokhov A.M., Kudryashova O.S. // Russ. J. Inorg. Chem. 2022. V. 67. № 11. P. 1818. https://doi.org/10.1134/S0036023622600903
  16. Луцык В.И. Анализ поверхности ликвидуса тройных систем. М.: Наука, 1987. 150 с.
  17. Воробьева В.П. Автореф. дис. … док. хим. наук. Тюмень, 2012. 36 с.
  18. Воробьева В.П., Зеленая А.Э., Луцык В.И. // Журн. неорган. химии. 2021. Т. 66. № 6. С. 798.
  19. Cheynet B., Bonnet C., Stankov M. // Calphad. 2009. V. 33. № 2. P. 312.
  20. Бурчаков А.В., Гаркушин И.К., Емельянова У.А. // Журн. неорган. химии. 2023. Т. 68. № 7. С. 952. https://doi.org/10.31857/S0044457X22602085
  21. Термические константы веществ. М.: ВИНИТИ ИВТ АН СССР, 1981. Вып. 10. Ч. 1. С. 42.
  22. Термические константы веществ. База данных. Институт теплофизики экстремальных состояний РАН Объединенного института высоких температур РАН. Химический факультет МГУ им. М.В. Ломоносова. http://www.chem.msu.su/cgi-bin/tkv.pl?show=welcom.html
  23. Sangster J.M., Pelton A.D. // J. Phys. Chem. Ref. Data. 1987. V. 16. № 3. P. 509.
  24. ACerS-NIST. Phase Equilibria Diagrams. CD-ROM Database. Version 3.1.0. American Ceramic Society. National Institute of Standards and Technology. Order online: www.ceramics.org.
  25. Посыпайко В.И., Алексеева Е.А. Диаграммы плавкости солевых систем. Ч. III. Двойные системы с общим катионом. М.: Металлургия, 1979. 204 с.
  26. Воскресенская Н.К., Eвсеева Н.Н., Беруль С.И. и др. Справочник по плавкости систем из безводных неорганических солей. М.: Изд-во АН СССР, 1961. Т. 1. 845 с.
  27. Sangster J.M., Pelton A.D. // Special Report to the Phase Equilibria Program. Part D: The 60 Ternary Common-Ion Systems Involving (Li, Na, K, Rb, Cs) and (F, Cl, Br, I). 1987. P. 2.
  28. Сидоров А.А., Бурчаков А.В. Фазовые равновесия в стабильном пентатопе Li2CrO4–KI–LiKCrO4–LiRbCrO4–RbI четырехкомпонентной взаимной системы Li,K,Rb||I,CrO4: выпускная квалификационная работа. Самара, 2019. 60 с.
  29. Бурчаков А.В., Тимошин Д.В., Егорова Е.М. и др. // Бутлеровские сообщения. 2018. Т. 55. № 7. С. 37.
  30. Бурчаков А.В., Бехтерева Е.М., Кондратюк И.М. // Журн. неорган. химии. 2013. Т. 58. № 11. С. 1511. https://doi.org/10.7868/S0044457X13110020
  31. Малышев Г.М., Рогожкина Д.Е., Бурчаков А.В. // Сб. тез. VI Междунар. молодежной науч. Конф. Физика. Технологии. Инновации. ФТИ-2019. Екатеринбург, 2019. С. 735.
  32. Вердиева З.Н., Бурчаков А.В., Вердиев Н.Н. и др. // Вестник Тверского гос. ун-та. Сер. Химия. 2019. № 3. С. 31. https://doi.org/10.26456/vtchem2019.3.4
  33. Альмяшев В.И., Гусаров В.В. Термические методы анализа. СПб: ЛЭТИ. 1999. 40 с.
  34. Уэндландт У. Термические методы анализа. М.: Мир, 1978.
  35. Мощенский Ю.В. Дифференциальный сканирующий калориметр ДСК-500. Приборы и техника эксперимента. 2003. № 6. С. 143.
  36. Егунов В.П. Введение в термический анализ. Самара, 1996. 270 с.
  37. Трунин А.С., Космынин А.С. Проекционно-термографический метод исследования гетерогенных равновесий в конденсированных многокомпонентных системах. Куйбышев, 1977. 68 с.
  38. Бурчаков А.В., Гаркушин И.К., Емельянова У.А. // Журн. неорган. химии. 2023. Т. 68. № 7. С. 952. https://doi.org/10.31857/S0044457X22602085
  39. ООО “АСКОН — Системы проектирования” https://kompas.ru/ (Дата обращения 14.10.2023).

Supplementary files

Supplementary Files
Action
1. JATS XML
Download

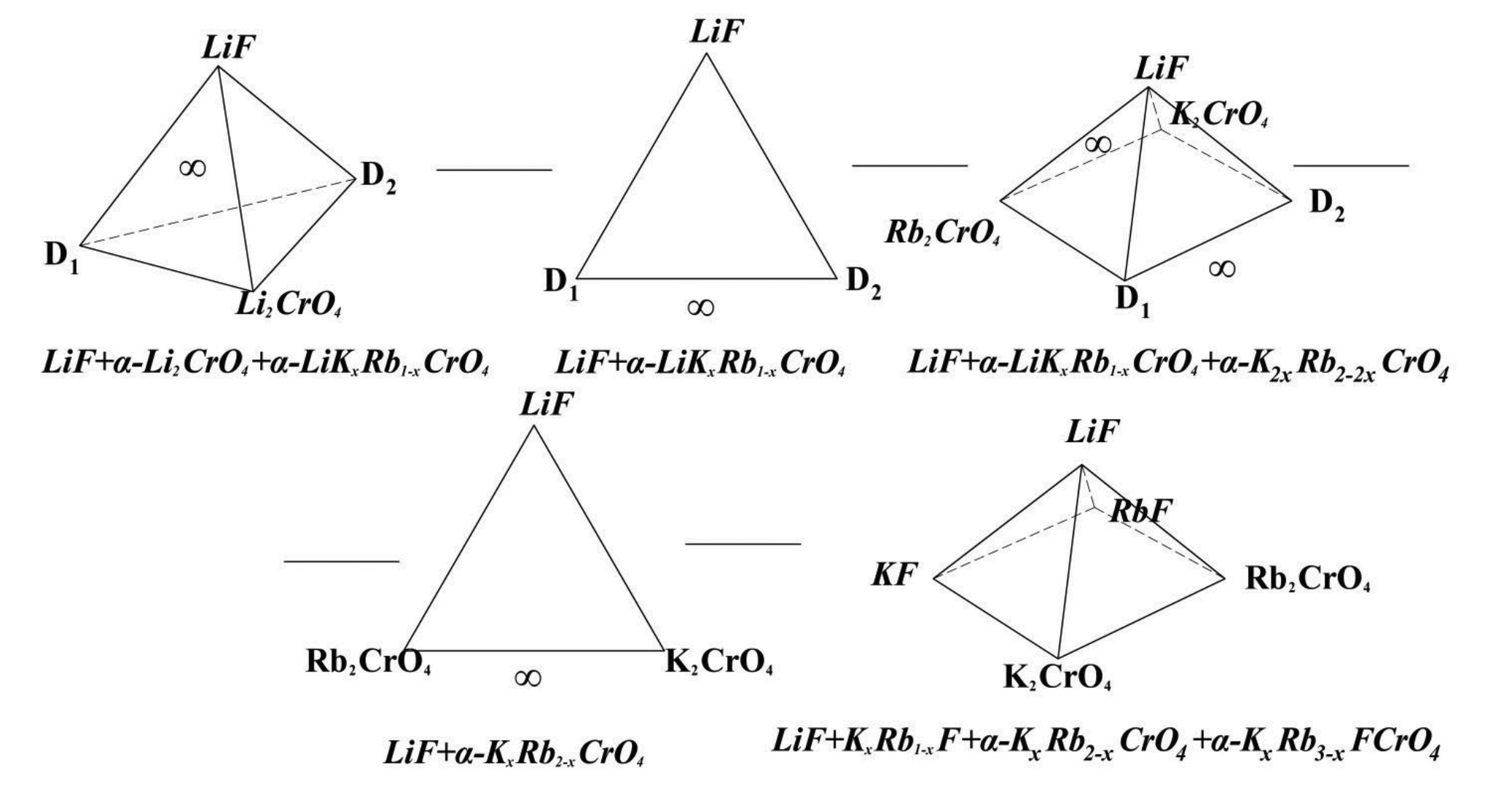

2. Fig. 1. The tree of phases of the system Li+,K+,Rb+||F,CrO42–. D1 – LiRbCrO4, D2 – LiKCrO4. The crystallizing phases are predicted.

Download (177KB)
Indexing metadata

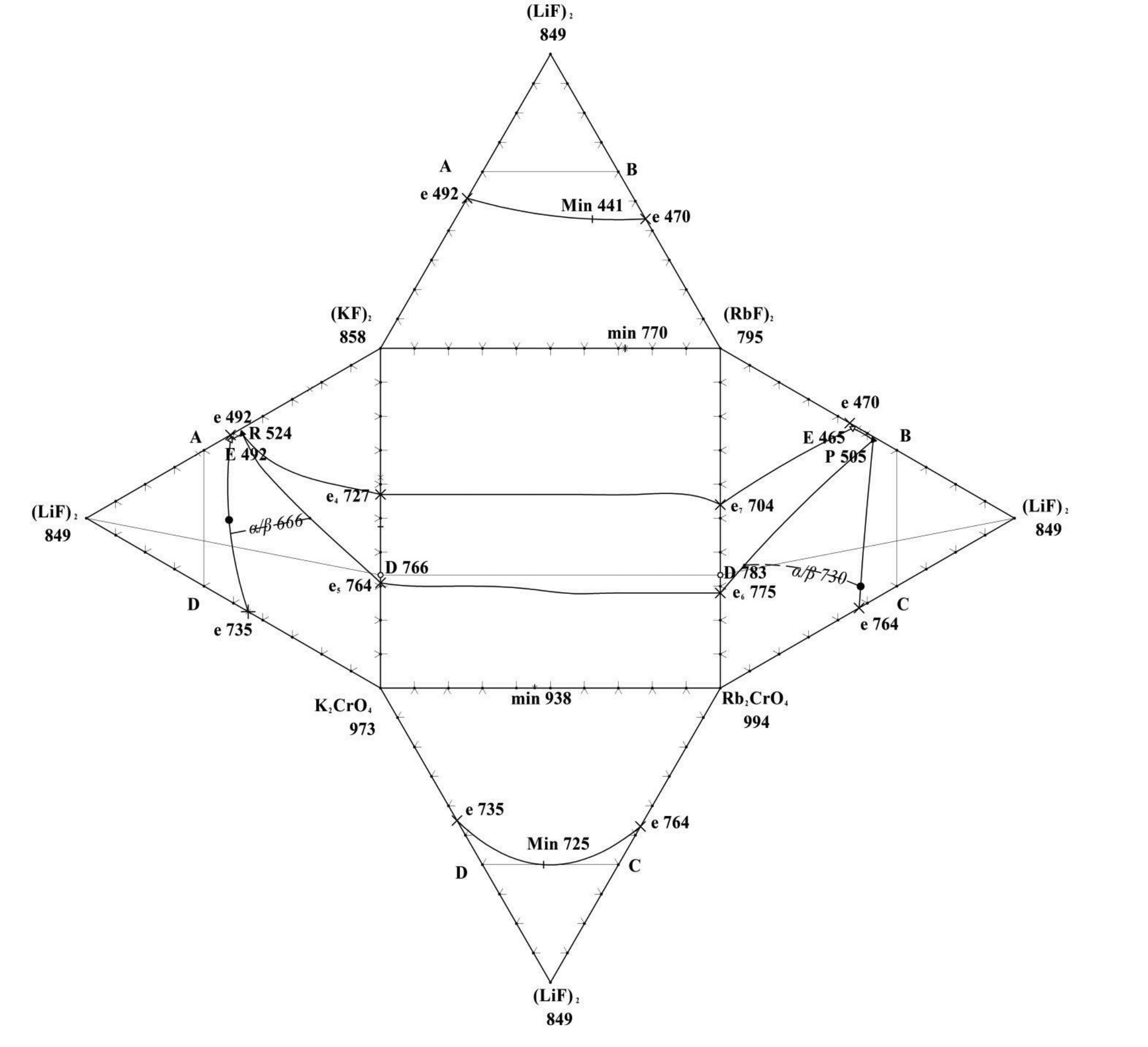

3. Fig. 2. Stable pentatope LiF–K2CrO4–Rb2CrO4–KF–RbF of the Li+,K+,Rb+||F–,CrO system.

Download (210KB)
Indexing metadata

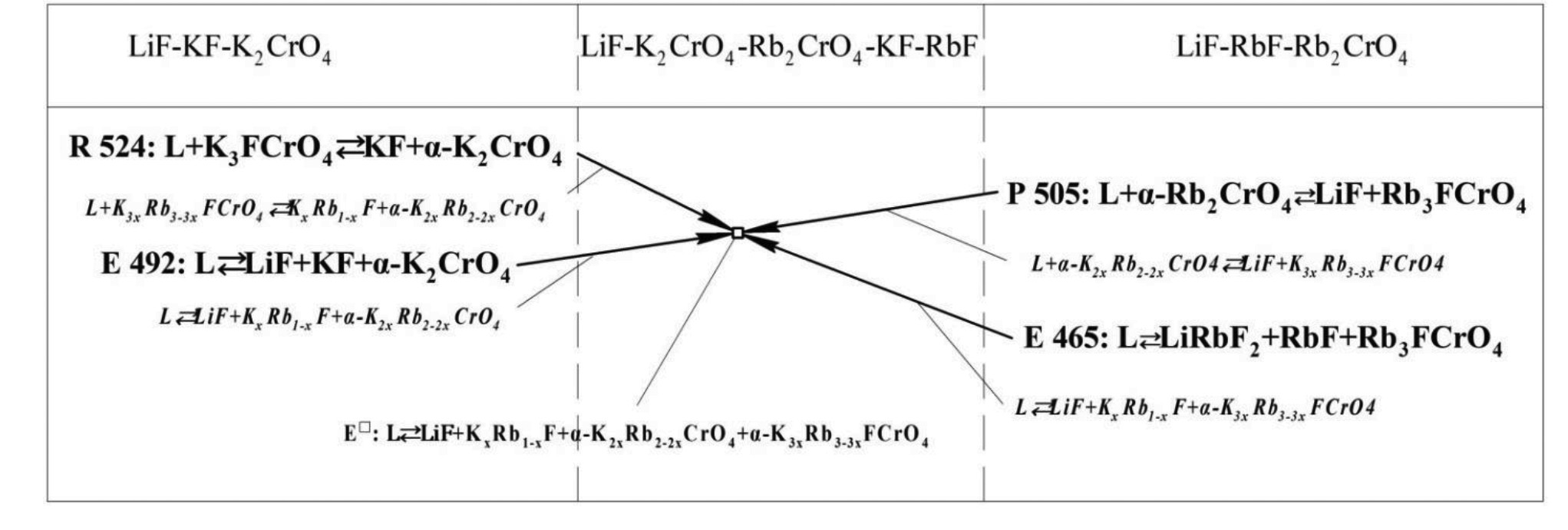

4. Fig. 3. Scheme of monovariant equilibria of the stable pentatope LiF–K2CrO4–Rb2CrO4–KF–RbF.

Download (143KB)
Indexing metadata

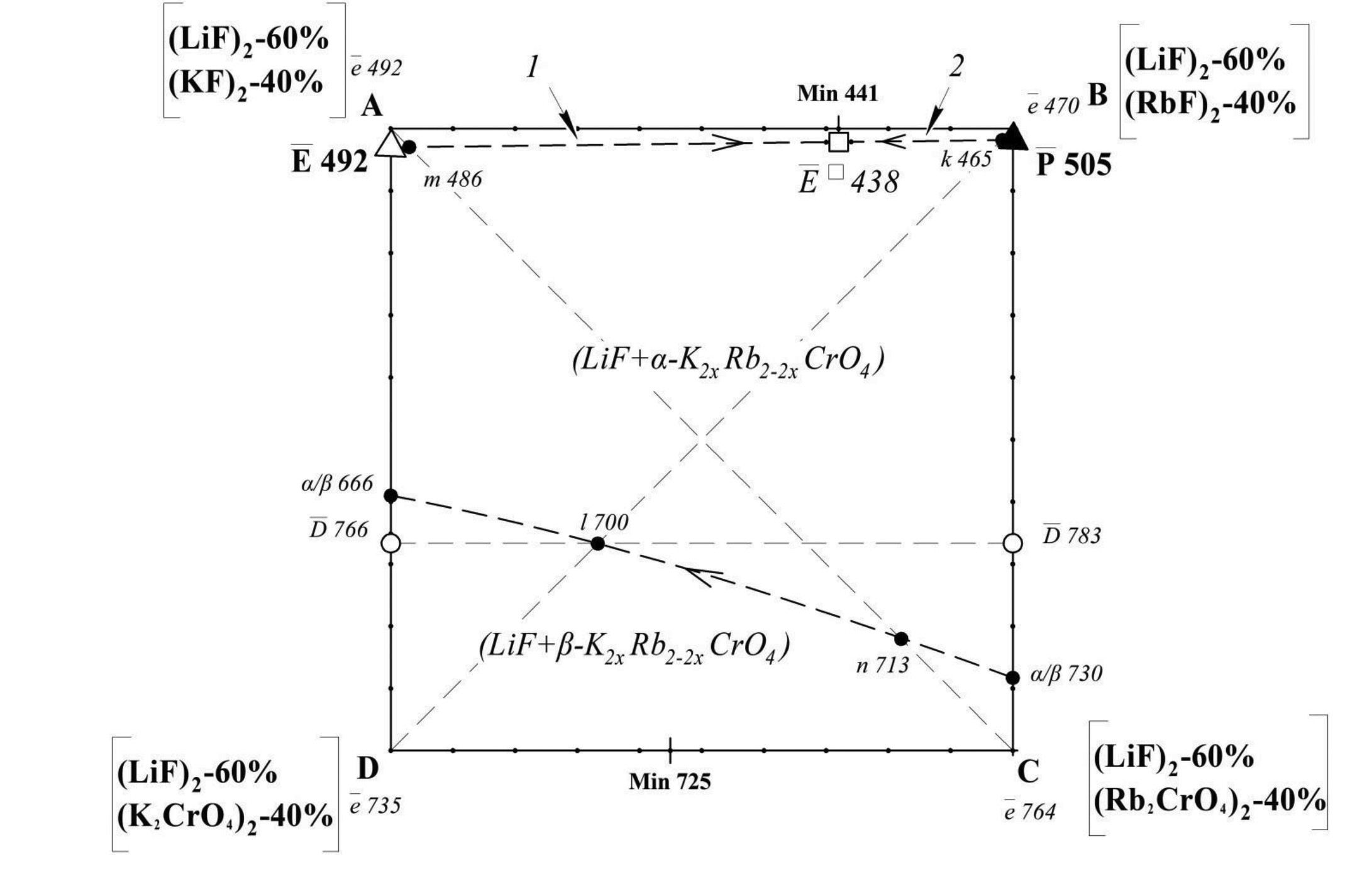

5. Fig. 4. Cross section A–B–C–D of the stable pentatope LiF–K2CrO4–Rb2CrO4–KF–RbF of the Li,K,Rb||F,CrO4 system. The fields of primary phase crystallization are indicated by numbers: 1 – (LiF + KxRb1–xF); 2 – (LiF + α-K3xRb3–3xCrO4).

Download (197KB)
Indexing metadata
6. Fig. 5. T–x-section diagram A–C of the A–B–C–D section in the pentatope LiF–K2CrO4–Rb2CrO4–KF–RbF. The numbers indicate the phase regions: 1 – LiF + KxRb1–xF + α-K2xRb2–2xCrO4 + α-K3xRb3–3xCrO4; 2 – LiF + α-K2xRb2–2xCrO4 + + α-K3xRb3–3xCrO4.

Download (257KB)
Indexing metadata
7. Fig. 6. T–x is a diagram of the section B–D of the A–B–C–D section in the pentatope LiF–K2CrO4–Rb2CrO4–KF–RbF.

Download (284KB)
Indexing metadata

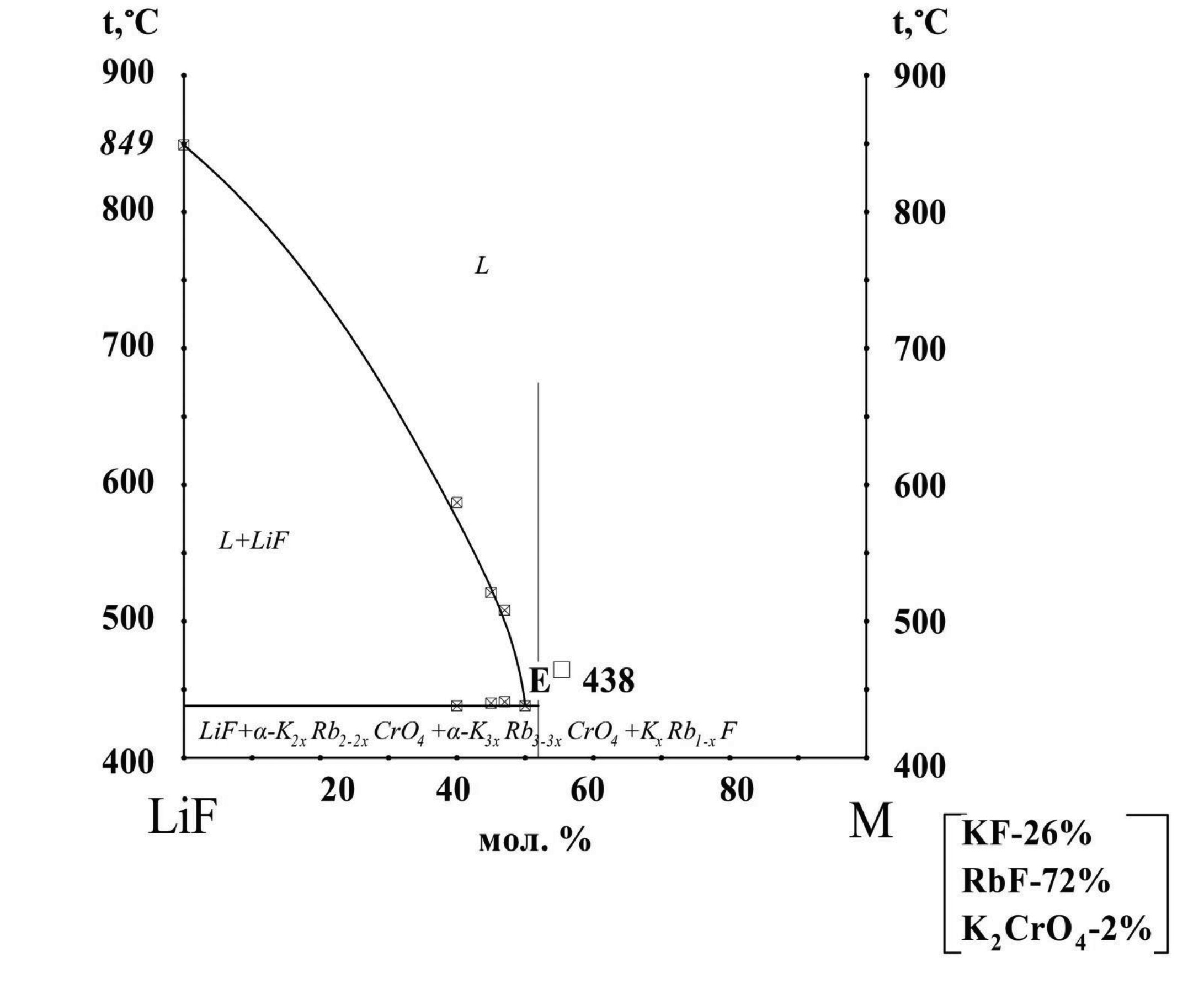

8. Fig. 7. T–x is a diagram of the section LiF–M of the A–B–C–D section in the pentatope LiF–K2CrO4–Rb2CrO4–KF–RbF.

Download (177KB)
Indexing metadata

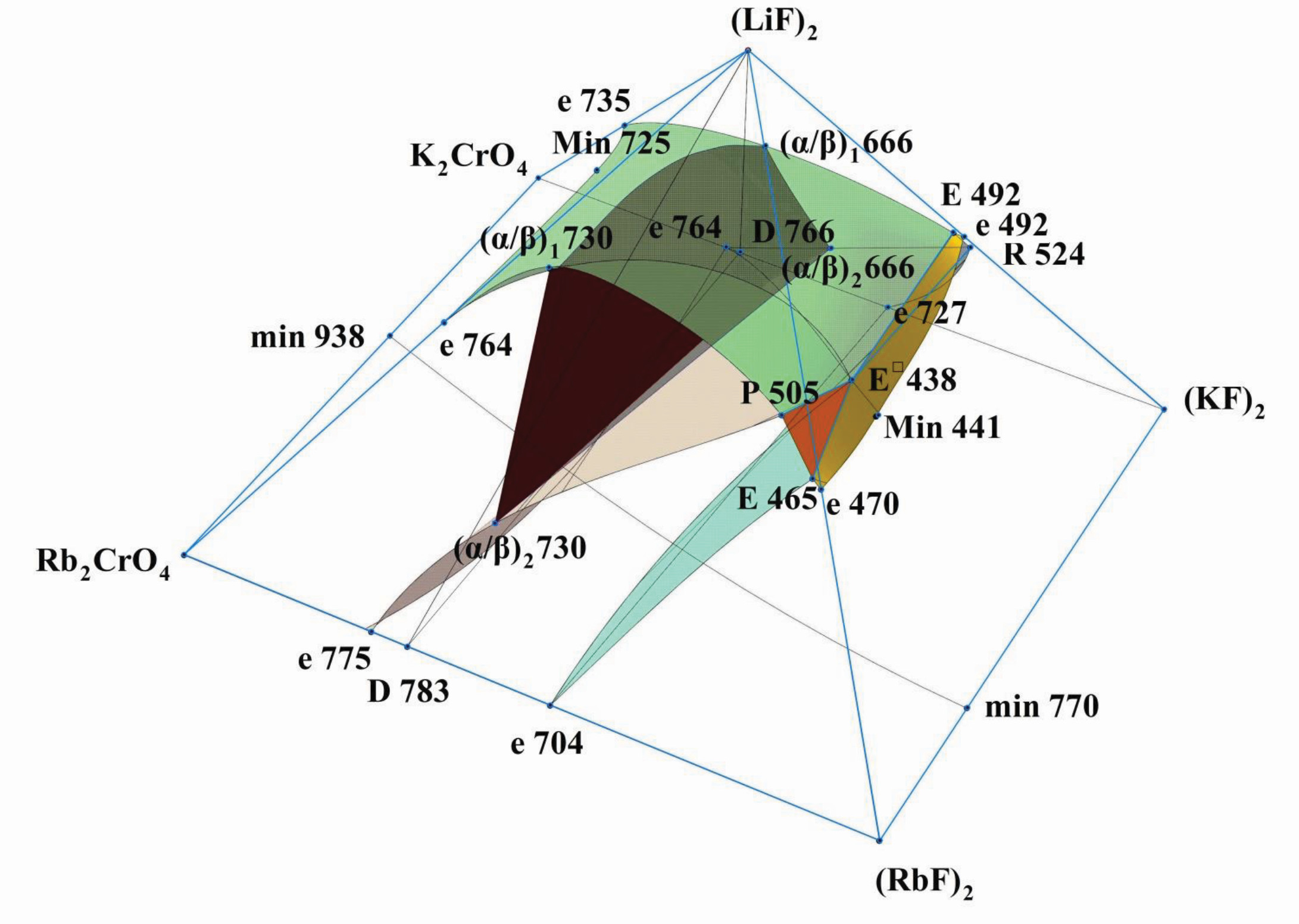

9. Fig. 8. The model of the stable pentatope LiF–K2CrO4–Rb2CrO4–KF–RbF of the four-component mutual system Li,K,Rb||F,CrO4.

Download (306KB)
Indexing metadata
