Sodium Chromium Arsenate Phosphates: Preparation, Structure, and Thermal Properties

Cover Page

Cite item

Full Text

Open Access Open Access
Restricted Access Access granted
Restricted Access Subscription Access

Abstract

Arsenate phosphates

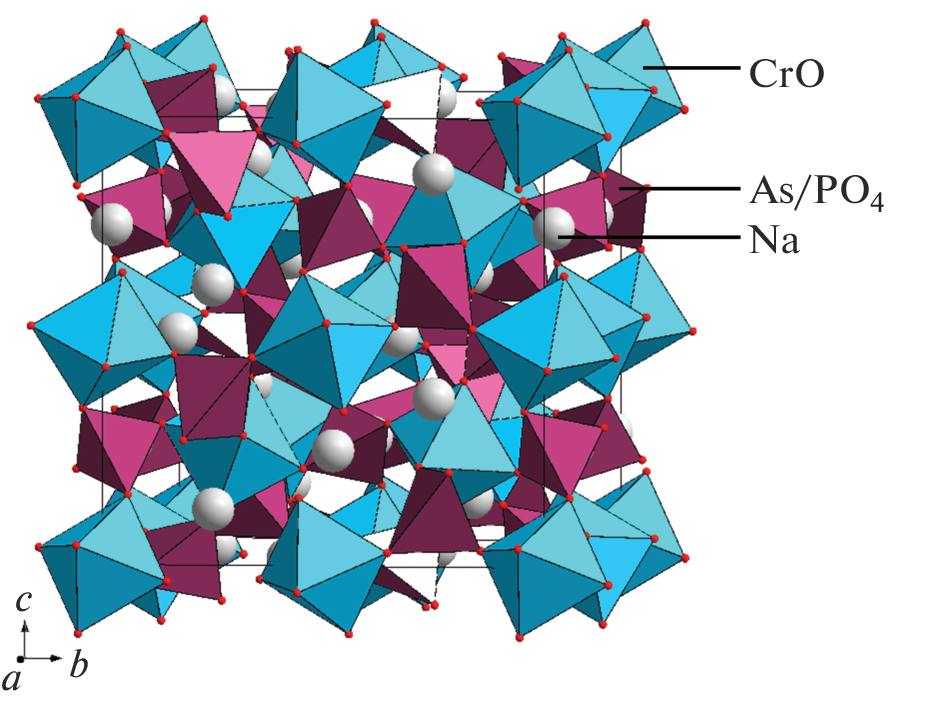

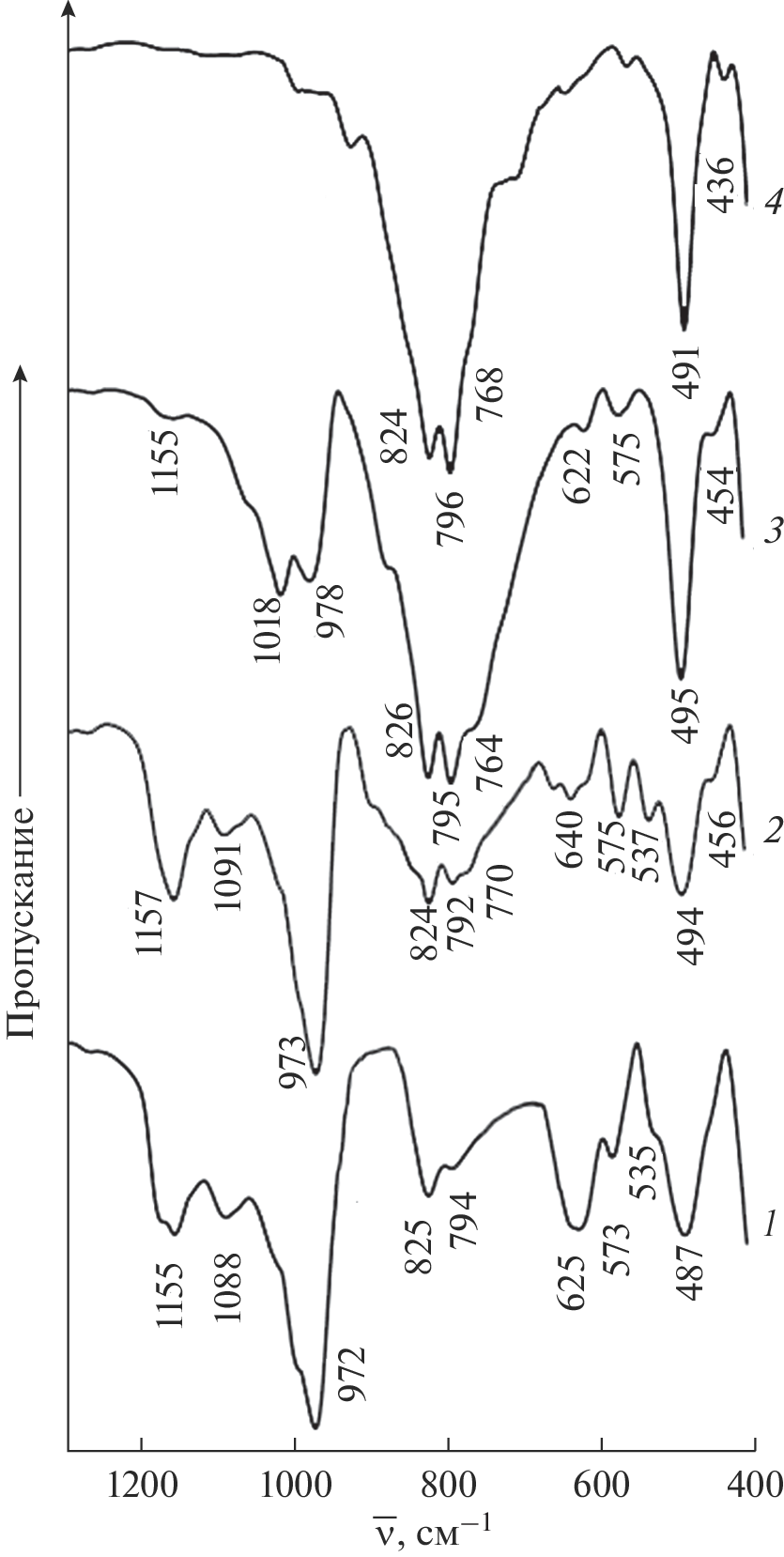

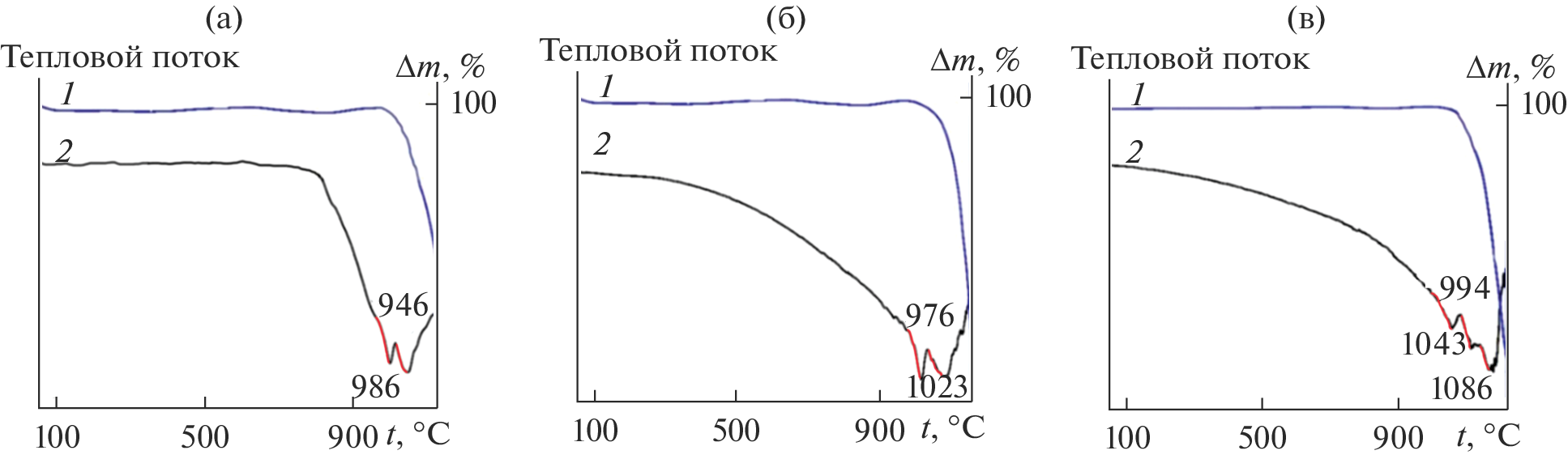

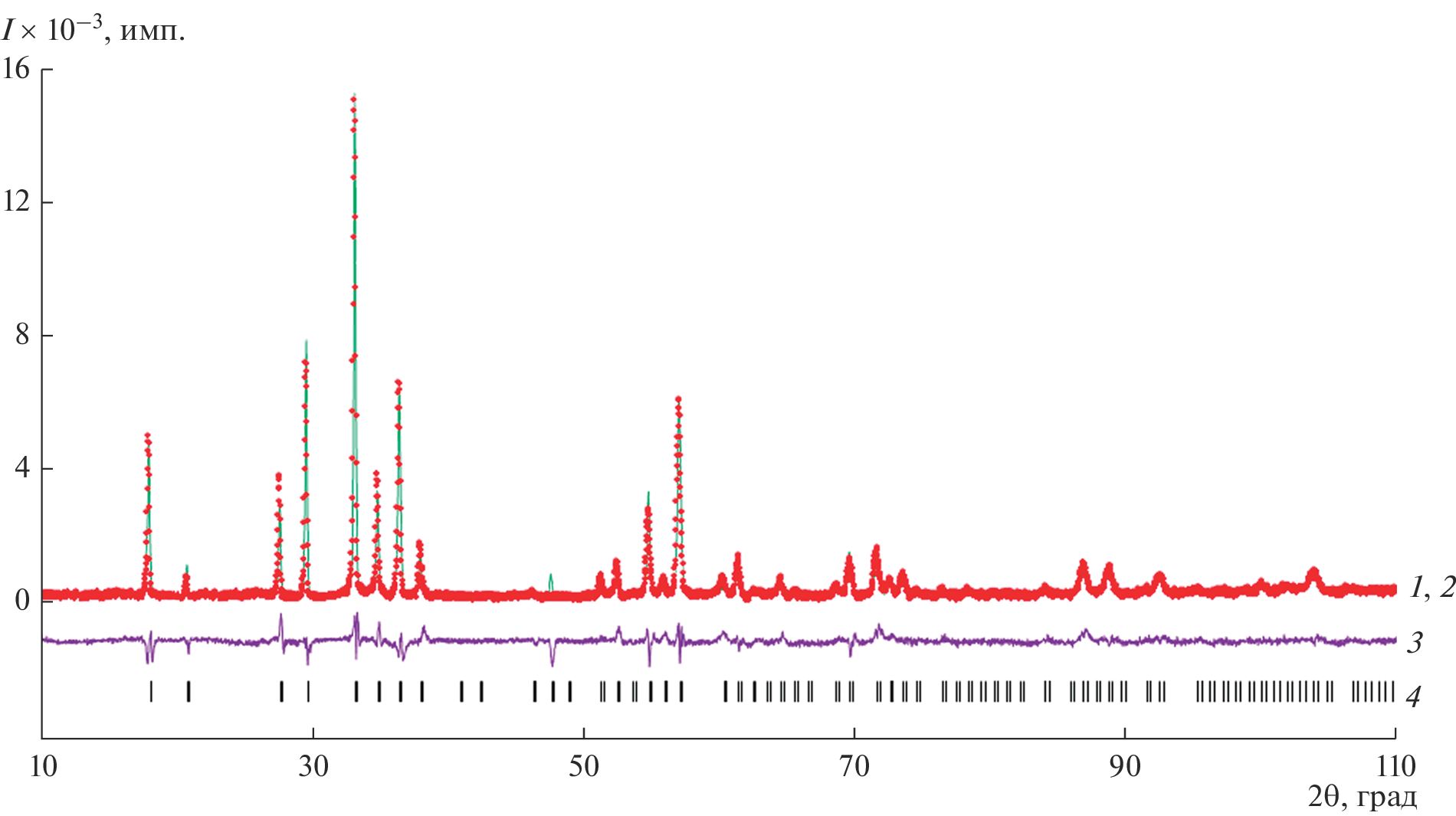

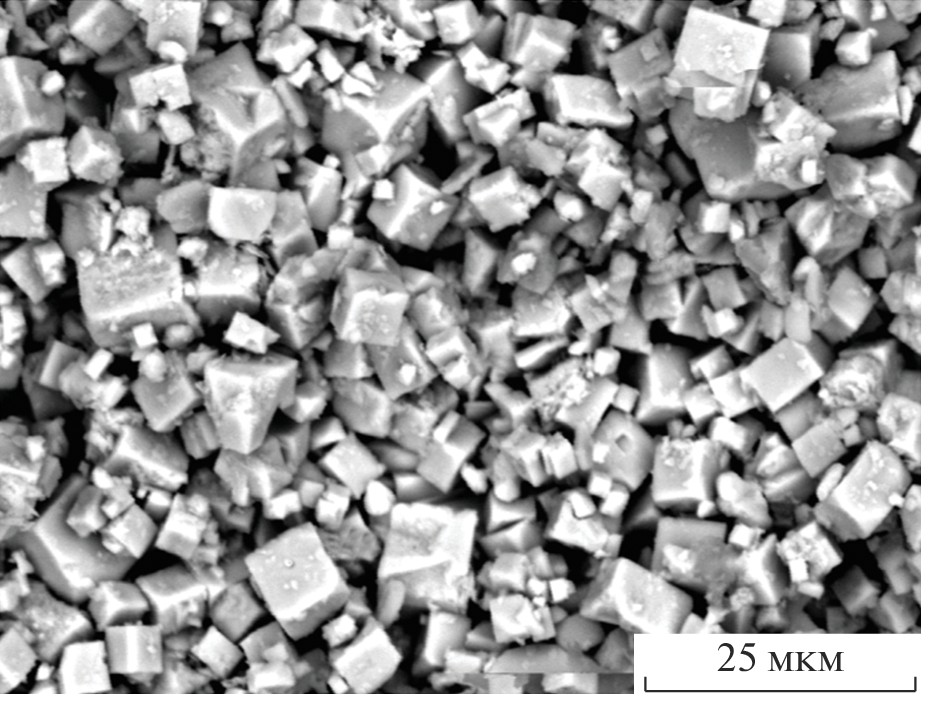

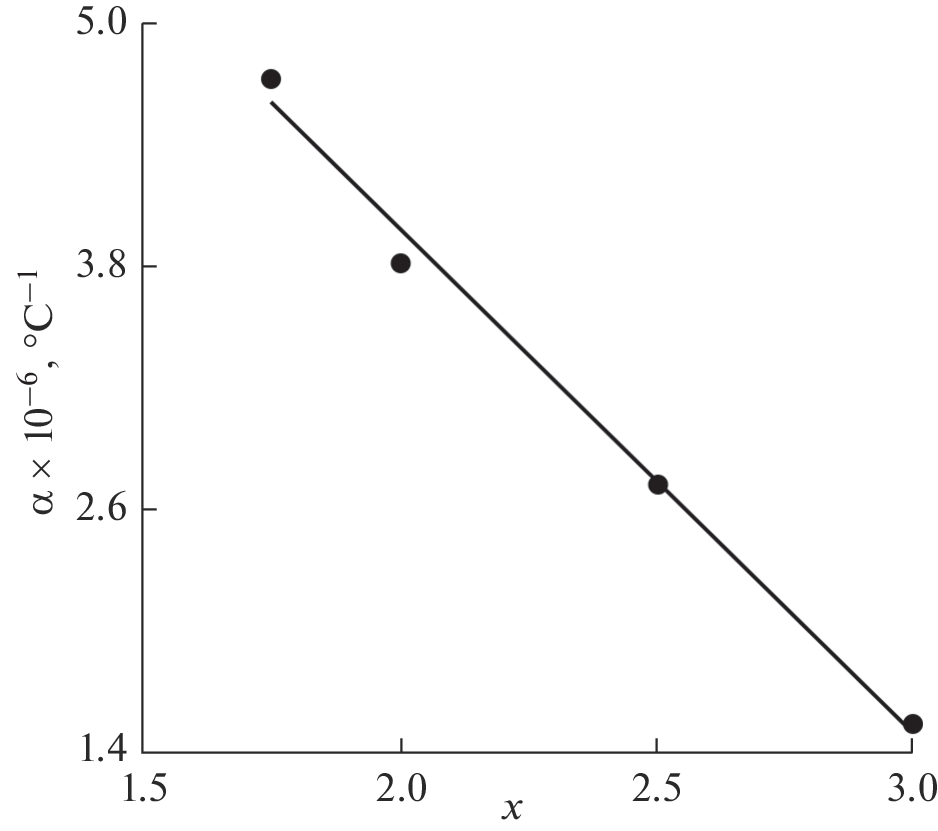

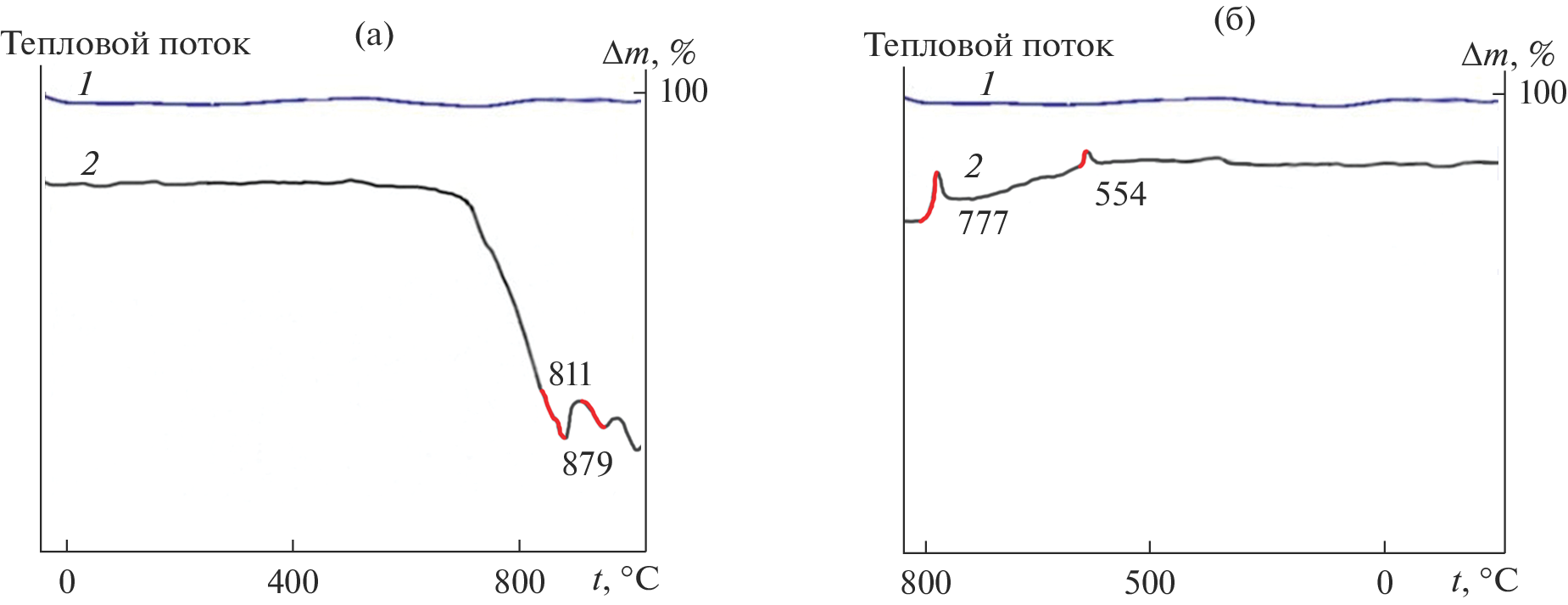

 (1.75 ≤ x ≤ 3.0) were prepared by coprecipitation. Their unit cell parameter was a linear function of composition: a (Å) = 0.0967x + 11.873. The Na3Cr2(AsO4)2PO4 crystal structure was refined by the Rietveld method; the coordinates of basal atoms and bond lengths were calculated. A garnet solid solution crystallizes at 600–650°C; transition to a high−temperature rhombohedral structure occurred at 994–1044°C. The thermal expansion of the low-temperature phase having a garnet structure was studied in the range from –130 to 200°C. The solid solution samples expanded isotropically and had small thermal expansion.

About the authors

E. A. Pyaterikov

Nizhny Novgorod State University

Email: piaterikovegor@gmail.com
603950, Nizhny Novgorod, Russia

V. I. Pet’kov

Nizhny Novgorod State University

Email: piaterikovegor@gmail.com
603950, Nizhny Novgorod, Russia

D. G. Fukina

Nizhny Novgorod State University

Email: piaterikovegor@gmail.com
603950, Nizhny Novgorod, Russia

E. Yu. Borovikova

Kola Scientific Center, Russian Academy of Sciences

Author for correspondence.
Email: piaterikovegor@gmail.com
184209, Apatity, Russia

References

  1. Jamaludin N.F.A., Muthusamy K., Isa N.N. et al. // Mater. Today Proc. 2022. V. 48. P. 728. https://doi.org/10.1016/j.matpr.2021.02.210
  2. Muttashar H.L., Ali. N.B., Mohd Ariffin M.A. et al. // Case Stud. Constr. Mater. 2018. V. 8. P. 87. https://doi.org/10.1016/j.cscm.2017.12.001
  3. Liu H., Zhao M., Bai. X. et al. // eTransportation. 2023. V. 16. P. 100234. https://doi.org/10.1016/j.etran.2023.100234
  4. Luo Y., Zhang Q., Shen A. et al. // Solid State Ionics. 2022. V. 374. P. 115812. https://doi.org/10.1016/j.ssi.2021.115812
  5. Guo Z., Li X., Wang Z. et al. // Trans. Nonferrous Met. Soc. China. 2022. V. 32. № 10. P. 3362. https://doi.org/10.1016/S1003-6326(22)66025-4
  6. Ramkumar B., So-young K., Chan-woo N. et al. // Electrochim. Acta. 2020. V. 359. P. 136955. https://doi.org/10.1016/j.electacta.2020.136955
  7. Yang Y., Liu T., Bi L. et al. // J. Alloys Compd. 2021. V. 860. P. 158235. https://doi.org/10.1016/j.jallcom.2020.158235
  8. Cui J., Yao S., Guerfi A. et al. // Energy Storage Mater. 2022. V. 53. P. 899. https://doi.org/10.1016/j.ensm.2022.10.002
  9. Huang D., Liang S., Chen D. et al. // Chem. Eng. J. 2021. V. 426. P. 131332. https://doi.org/10.1016/j.cej.2021.131332
  10. Mishra N.K., Kumar A., Kumar K. // J. Alloys Compd. 2023. V. 947. P. 169440. https://doi.org/10.1016/j.jallcom.2023.169440
  11. Pang Z., Li T., Liu Q. et al. // Optik. 2023. V. 274. P. 170496. https://doi.org/10.1016/j.ijleo.2022.170496
  12. Tapia M., Fernández-Osorio A., Casanova R. et al. // Ceram. Int. 2023. https://doi.org/10.1016/j.ceramint.2023.02.087
  13. Kunchariyakun K., Sukmak P. // Constr. Build. Mater. 2020. V. 262. P. 120122. https://doi.org/10.1016/j.conbuildmat.2020.120122
  14. Naga S.M., El-Mehalawy N., Awaad M. et al. // Mater. Today Commun. 2023. V. 34. P. 105033. https://doi.org/10.1016/j.mtcomm.2022.105033
  15. Abdala F., Adriani A., Ajamani H. et al. Encyclopedia of Geology. Elsevier, 2021.
  16. Li Z., Li S., Xin S. et al. // J. Alloys Compd. 2023. V. 944. P. 169253. https://doi.org/10.1016/j.jallcom.2023.169253
  17. Hamao N., Yamaguchi Y., Hamamoto K. // J. Alloys Compd. 2021. V. 865. P. 158223. https://doi.org/10.1016/j.jallcom.2020.158223
  18. Chen F., Liu M., Piao R. et al. // Opt. Mater. 2023. V. 136. P. 113439. https://doi.org/10.1016/j.optmat.2023.113439
  19. Lohe P.P., Nandanwar D.V., Belsare P.D. et al. // Opt. Mater. 2022. V. 129. P. 112469. https://doi.org/10.1016/j.optmat.2022.112469
  20. Tolkacheva A.S., Shkerin S.N., Nikonov A.V. et al. // Mater. Lett. 2021. V. 305. P. 130811. https://doi.org/10.1016/j.matlet.2021.130811
  21. Tong Y., Zhang W., Wei R. et al. // Ceram. Int. 2021. V. 47. № 2. P. 2600. https://doi.org/10.1016/j.ceramint.2020.09.106
  22. Krasnikov A., Suchocki A., Tsiumra V. et al. / J. Lumin. 2021. V. 235. P. 118065. https://doi.org/10.1016/j.jlumin.2021.118065
  23. Mei H., Zhang L., Rao Z. et al. // J. Alloys Compd. 2022. V. 926. P. 166960. https://doi.org/10.1016/j.jallcom.2022.166960
  24. Inkrataite G., Pakalniskis A., Vistorskaja D. et al. // Mater. Lett. 2022. V. 316. P. 131990. https://doi.org/10.1016/j.matlet.2022.131990
  25. Bartosiewicz K., Babin V., Kamada K. et al. // J. Lumin. 2019. V. 216. P. 116724. https://doi.org/10.1016/j.jlumin.2019.116724
  26. Gheorghe C., Hau S., Stanciu G. et al. // J. Alloys Compd. 2022. V. 922. P. 166178. https://doi.org/10.1016/j.jallcom.2022.166178
  27. d’Yvoire F., Pintard-Screpel M., Bretey E. // Solid State Ionics. 1986. V. 18–19. P. 502. https://doi.org/10.1016/0167-2738(86)90167-0
  28. Петьков В.И., Асабина Е.А., Щёлоков И.А. // Неорган. материалы. 2013. Т. 49. № 5. С. 528. https://doi.org/10.7868/S0002337X13050114
  29. Pet’kov V., Asabina E., Loshkarev V. et al. // J. Nucl. Mater. 2016. V. 471. P. 122. https://doi.org/10.1016/j.jnucmat.2016.01.016
  30. Li H., Xu H.Z., Wang Y.Y. et al. // Solid State Phenom. 2018. V. 281. P. 450. https://doi.org/10.4028/www.scientific.net/SSP.281.450
  31. Pet’kov V.I., Asabina A.A., Lukuttsov A.A. et al. // Radiochemistry. 2015. V. 57. № 6. P. 632. https://doi.org/10.1134/S1066362215060119
  32. Ryumin M.A., Pukhkaya V.V., Komissarova L.N. // Russ. J. Inorg. Chem. 2010. V. 55. № 7. P. 1010. https://doi.org/10.1134/S0036023610070041
  33. Sukhanov M.V., Pet’kov V.I., Kurazhkovskaya V.S. et al. // Russ. J. Inorg. Chem. 2006. V. 51. № 5. P. 706. https://doi.org/10.1134/S0036023606050032
  34. Rietveld H.M. // Acta Crystallogr. 1967. № 22. P. 151. https://doi.org/10.1107/S0365110X67000234
  35. Yong-Il K., Izumi F. // J. Ceram. Soc. Jpn. 1994. № 102. P. 401. https://doi.org/10.2109/JCERSJ.102.401
  36. Генкина Е.А., Калинин В.Б., Максимов Б.А. и др. // Кристаллография. 1991. Т. 36. № 5. С. 1126.

Supplementary files

Supplementary Files
Action
1. JATS XML
Download
2.

Download (485KB)
Indexing metadata
3.

Download (31KB)
Indexing metadata
4.

Download (857KB)
Indexing metadata
5.

Download (249KB)
Indexing metadata
6.

Download (224KB)
Indexing metadata
7.

Download (390KB)
Indexing metadata
8.

Download (117KB)
Indexing metadata
9.

Download (124KB)
Indexing metadata
10.

Download (41KB)
Indexing metadata

Copyright (c) 2023 Е.А. Пятериков, В.И. Петьков, Д.Г. Фукина, Е.Ю. Боровикова

Согласие на обработку персональных данных с помощью сервиса «Яндекс.Метрика»

1. Я (далее – «Пользователь» или «Субъект персональных данных»), осуществляя использование сайта https://journals.rcsi.science/ (далее – «Сайт»), подтверждая свою полную дееспособность даю согласие на обработку персональных данных с использованием средств автоматизации Оператору - федеральному государственному бюджетному учреждению «Российский центр научной информации» (РЦНИ), далее – «Оператор», расположенному по адресу: 119991, г. Москва, Ленинский просп., д.32А, со следующими условиями.

2. Категории обрабатываемых данных: файлы «cookies» (куки-файлы). Файлы «cookie» – это небольшой текстовый файл, который веб-сервер может хранить в браузере Пользователя. Данные файлы веб-сервер загружает на устройство Пользователя при посещении им Сайта. При каждом следующем посещении Пользователем Сайта «cookie» файлы отправляются на Сайт Оператора. Данные файлы позволяют Сайту распознавать устройство Пользователя. Содержимое такого файла может как относиться, так и не относиться к персональным данным, в зависимости от того, содержит ли такой файл персональные данные или содержит обезличенные технические данные.

3. Цель обработки персональных данных: анализ пользовательской активности с помощью сервиса «Яндекс.Метрика».

4. Категории субъектов персональных данных: все Пользователи Сайта, которые дали согласие на обработку файлов «cookie».

5. Способы обработки: сбор, запись, систематизация, накопление, хранение, уточнение (обновление, изменение), извлечение, использование, передача (доступ, предоставление), блокирование, удаление, уничтожение персональных данных.

6. Срок обработки и хранения: до получения от Субъекта персональных данных требования о прекращении обработки/отзыва согласия.

7. Способ отзыва: заявление об отзыве в письменном виде путём его направления на адрес электронной почты Оператора: info@rcsi.science или путем письменного обращения по юридическому адресу: 119991, г. Москва, Ленинский просп., д.32А

8. Субъект персональных данных вправе запретить своему оборудованию прием этих данных или ограничить прием этих данных. При отказе от получения таких данных или при ограничении приема данных некоторые функции Сайта могут работать некорректно. Субъект персональных данных обязуется сам настроить свое оборудование таким способом, чтобы оно обеспечивало адекватный его желаниям режим работы и уровень защиты данных файлов «cookie», Оператор не предоставляет технологических и правовых консультаций на темы подобного характера.

9. Порядок уничтожения персональных данных при достижении цели их обработки или при наступлении иных законных оснований определяется Оператором в соответствии с законодательством Российской Федерации.

10. Я согласен/согласна квалифицировать в качестве своей простой электронной подписи под настоящим Согласием и под Политикой обработки персональных данных выполнение мною следующего действия на сайте: https://journals.rcsi.science/ нажатие мною на интерфейсе с текстом: «Сайт использует сервис «Яндекс.Метрика» (который использует файлы «cookie») на элемент с текстом «Принять и продолжить».
