Phase Assemblage of the Li+,Na+,K+||F–,Cl–,Br– Five-Component Reciprocal System and Its LiF–KCl–KBr–NaBr–NaCl Stable Pentatope

Cover Page

Full Text

Open Access Open Access
Restricted Access Access granted
Restricted Access Subscription Access

Abstract

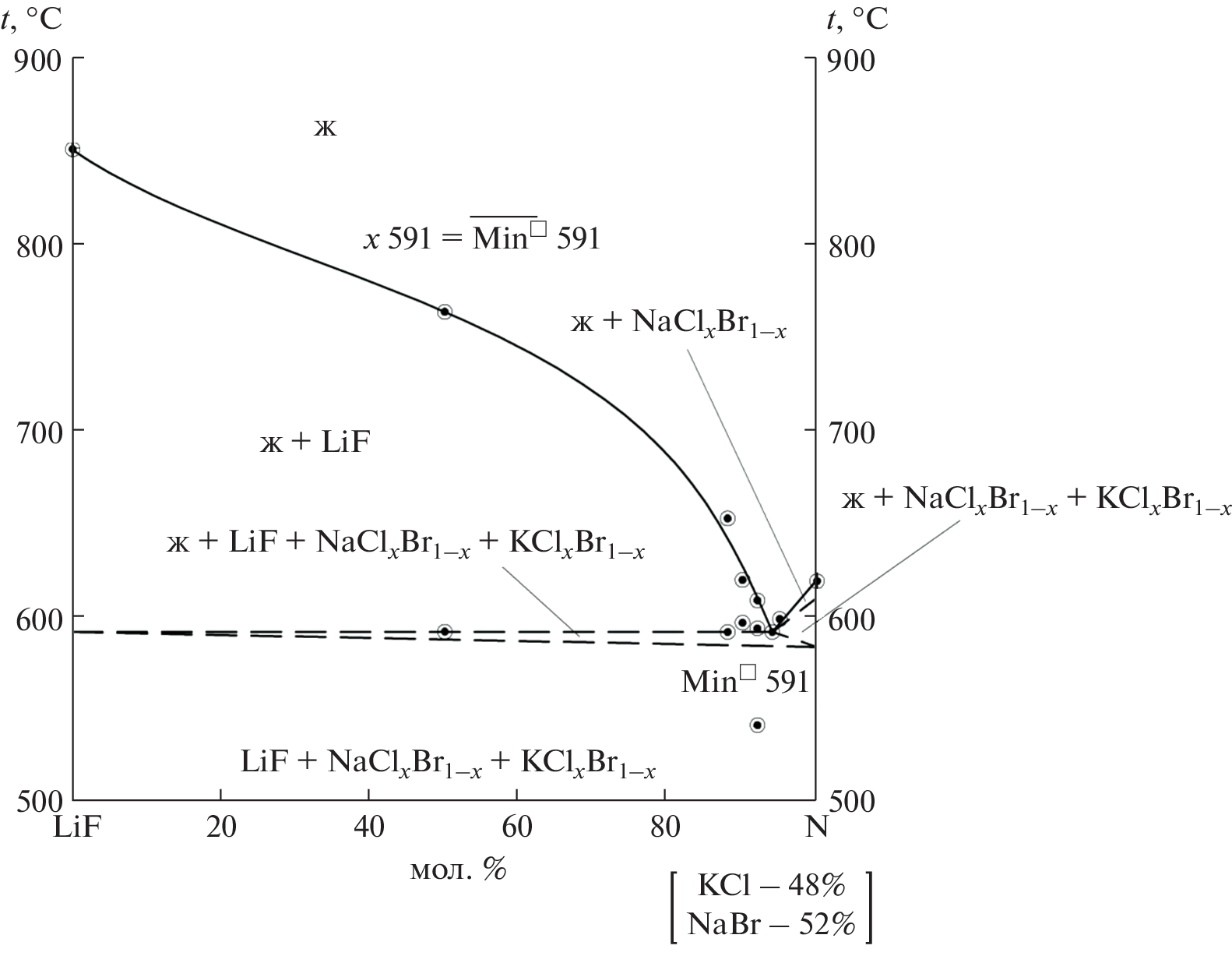

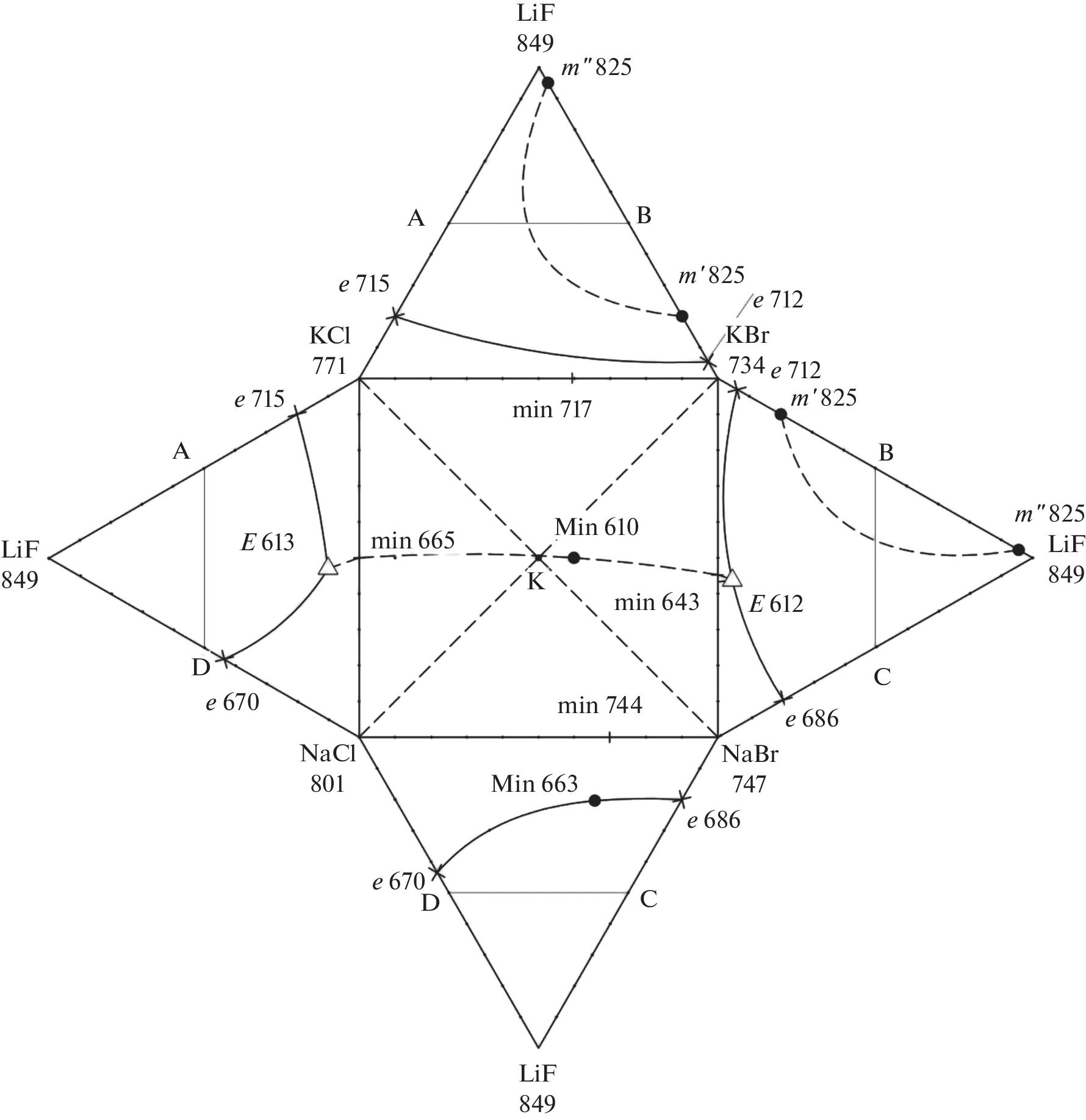

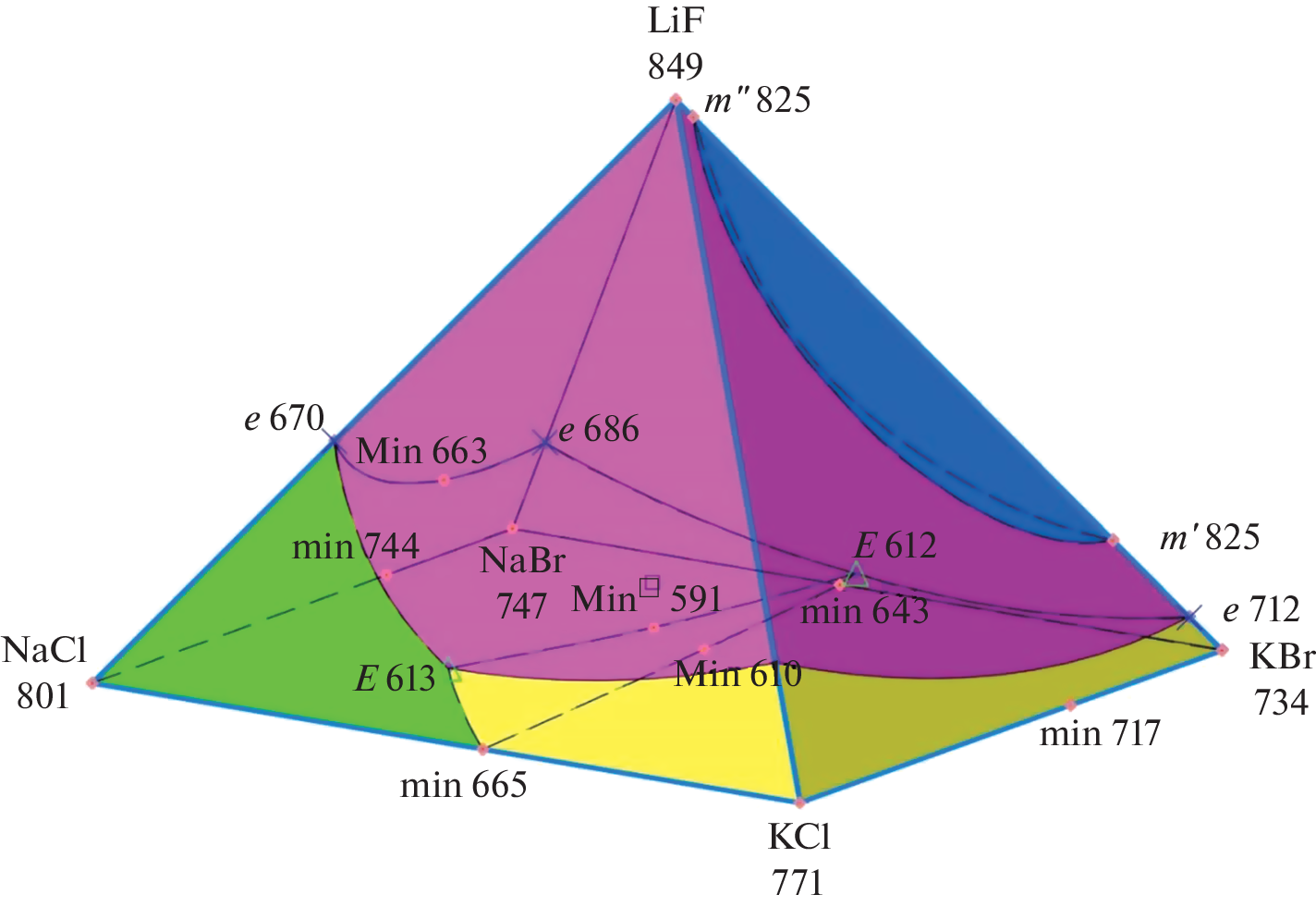

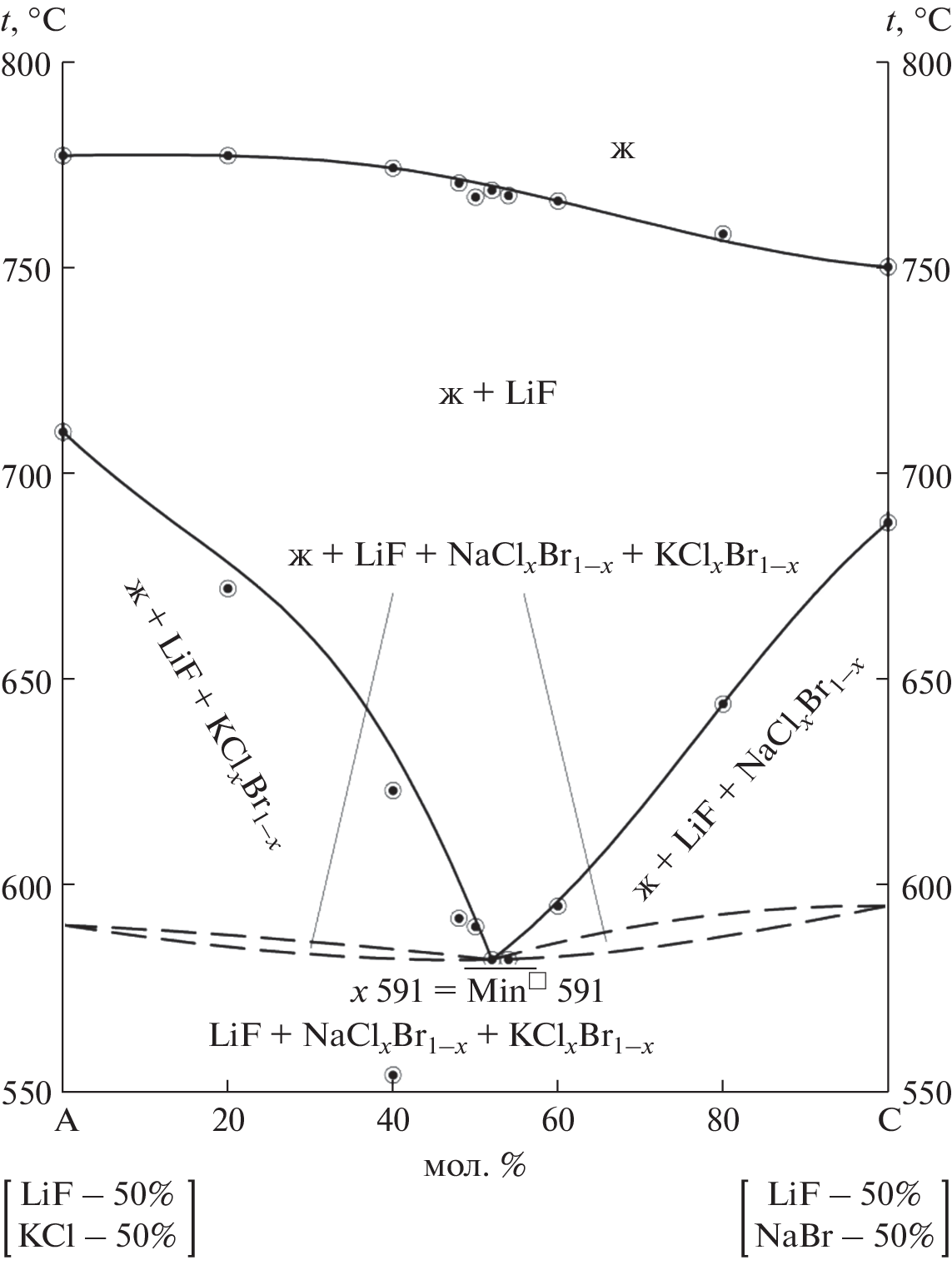

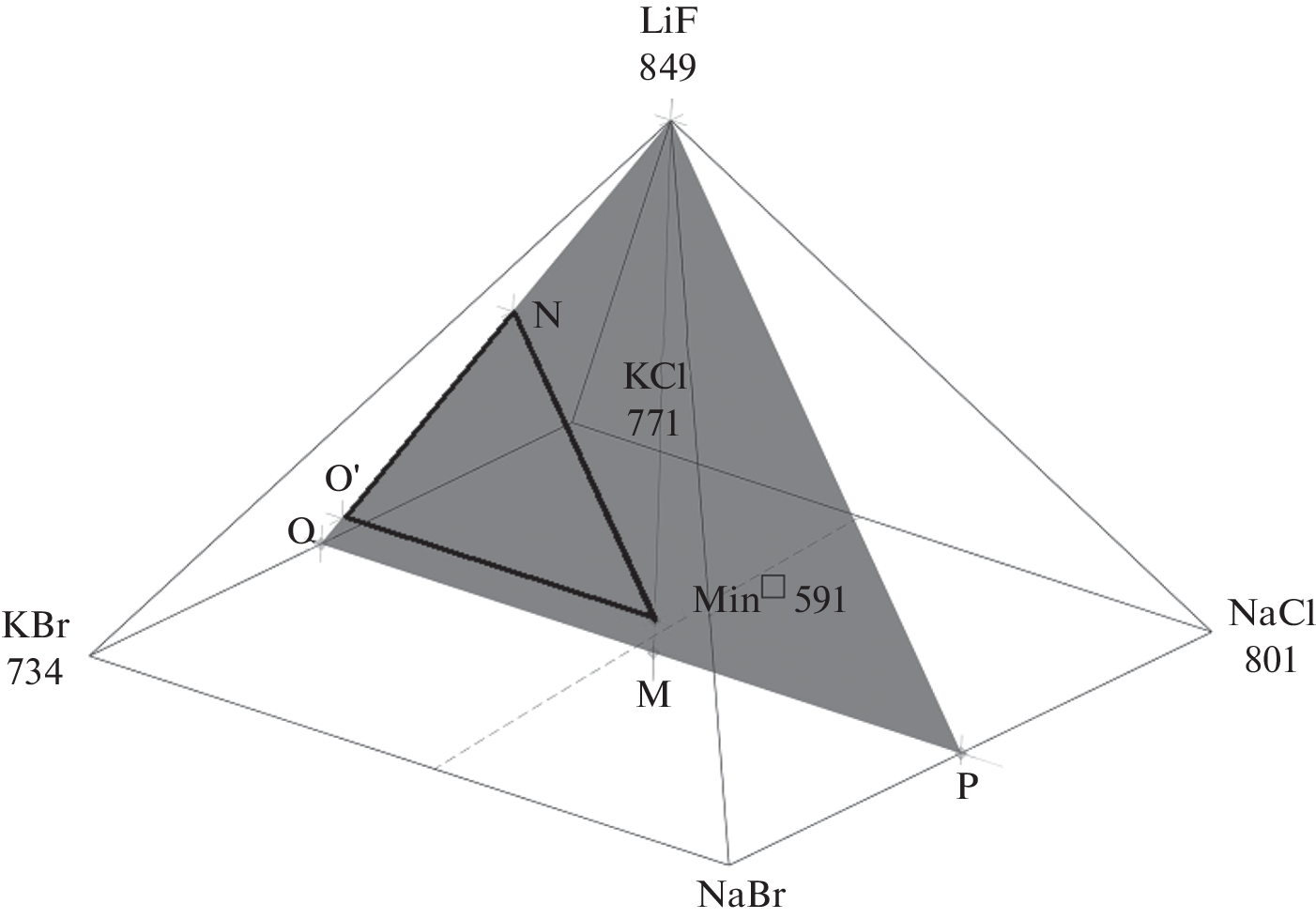

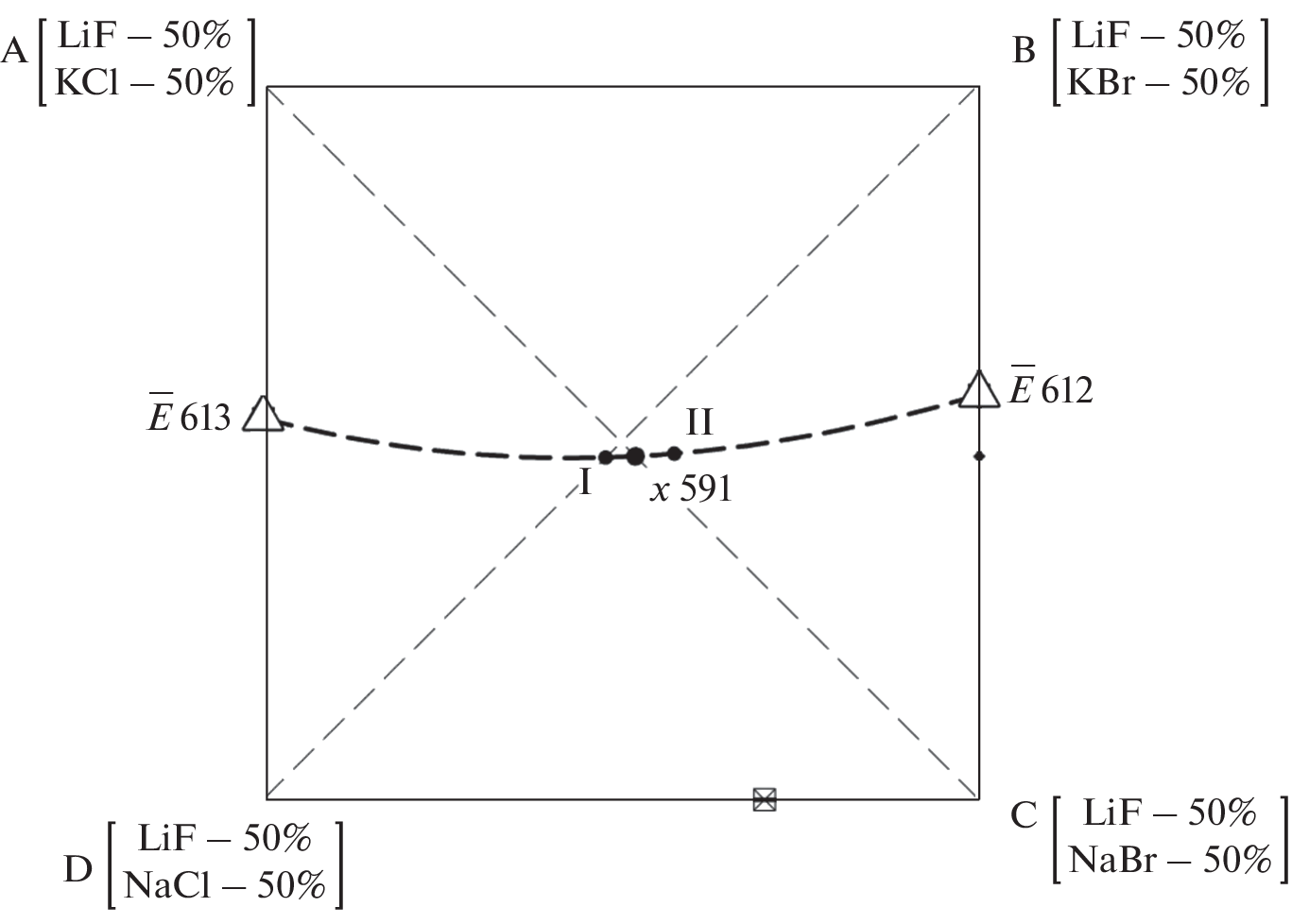

The phase assemblage of the Li+,Na+,K+||F–,Cl–,Br– five-component reciprocal system was studied for the first time. The phase tree obtained by partition of the phase assemblage into stable elements is linear. It consists of the following stable elements: the LiF–NaF–KF–KBr–KCl pentatope, LiF–NaBr–NaCl–KCl–KBr–NaF hexatope, and NaCl–KCl–KBr–LiBr–LiCl–LiF–NaBr heptatope, linked by the LiF–NaF–KCl–KBr stable tetrahedron and the LiF–KBr–NaBr–NaCl–KCl square pyramid (pentatope). Phase equilibria in the LiF–KCl–KBr–NaBr–NaCl stable pentatope were studied by differential thermal analysis (DTA). Monovariant phase equilibrium L ⇄ LiF + NaClxBr1 – x + KClyBr1 – y occurs in the pentatope, where NaClxBr1 – x and KClyBr1 – y are continuous solid solutions (css) between NaCl and NaBr, KCl and KBr salt pairs, respectively. The composition of the mixture at point Min◻ 591 and the lowest monovariant equilibrium temperature were determined. A 3D computer model was designed as a projection of the phase assemblage on the LiF–KCl–KBr–NaBr–NaCl pentatope in KOMPAS-3D software. The volumes of crystallizing equilibrium phases were outlined.

About the authors

A. V. Burchakov

Samara State Technical University

Email: turnik27@yandex.ru
443100, Samara, Russia

I. K. Garkushin

Samara State Technical University

Email: turnik27@yandex.ru
443100, Samara, Russia

U. A. Emel’yanova

Samara State Technical University

Author for correspondence.
Email: turnik27@yandex.ru
443100, Samara, Russia

References

  1. Babanly M.B., Chulkov E.V., Aliev Z.S. et al. // Russ. J. Inorg. Chem. 2017. V. 62. № 13. P. 1703. https://doi.org/10.1134/S0036023617130034
  2. Imamaliyeva S.Z., Babanly D.M., Tagiev D.B. et al. // Russ. J. Inorg. Chem. 2018. V. 63. № 13. P. 1704. https://doi.org/10.1134/S0036023618130041
  3. Вердиева З.Н., Вердиев Н.Н., Мусаева П.А., Сириева Я.Н. // Химическая термодинамика и кинетика. Сб. матер. XI Междунар. научн. конф. Великий Новгород: Изд-во Новгород. гос. ун-та им. Ярослава Мудрого, 2021. С. 51.
  4. Коровин Н.В., Скундин А.М. Химические источники тока. М.: Изд-во МЭИ, 2003. 740 с.
  5. Fedorov P.P., Popov A.A., Shubin Y.V. et al. // Russ. J. Inorg. Chem. 2022. V. 67. № 12. P. 2018. https://doi.org/10.1134/S0036023622601453
  6. Elokhov A.M., Kudryashova O.S. // Russ. J. Inorg. Chem. 2022. V. 67. № 11. P. 1818. https://doi.org/10.1134/S0036023622600903
  7. Wang K., Dowling A.W. // Curr. Opin. Chem. Eng. 2022. V. 36. P. 100728. https://doi.org/10.1016/j.coche.2021.100728
  8. Liu W.-J., Jiang H., Yu H.-Q. // Chem. Rev. 2015. V. 115. № 22. P. 12251. https://doi.org/10.1021/acs.chemrev.5b00195
  9. Yuan K., Shi J., Aftab W. et al. // Adv. Funct. Mater. 2020. P. 1904228. https://doi.org/10.1002/adfm.201904228
  10. Atinafu D.G., Yun B.Y., Yang S. et al. // J. Hazard. Mater. 2022. V. 423. P. 127147. https://doi.org/10.1016/j.jhazmat.2021.127147
  11. Бабаев Б.Д. // Теплофизика высоких температур. 2014. Т. 52. № 4. С. 568.
  12. Шашков М.О., Гаркушин И.К. // Журн. неорган. химии. 2019. Т. 64. № 2. С. 206.
  13. Fu T., Zheng Z., Du Y. et al. // Comput. Mater. Sci. 2019. V. 159. P. 478. https://doi.org/10.1016/j.commatsci.2018.12.036
  14. Lantelme F., Groult H. Molten Salts Chemistry: From Lab to Applications. Elsevier, 2013.
  15. Chang Y.A., Chen S., Zhang F. et al. // Prog. Mater Sci. 2004. V. 49. № 3–4. P. 313.
  16. Радищев В.П. Многокомпонентные системы. М.: ИОНХ АН СССР, 1964. 502 с.
  17. Гаркушин И.К., Бурчаков А.В., Eмельянова У.А. и др. // Журн. неорган. химии. 2020. Т. 65. № 7. С. 950.
  18. Термические константы веществ. Справочник в 10 вып. / Под ред. Глушко В.П. М.: ВИНИТИ, 1981. Вып. 10. Ч. 1. С. 42.
  19. Термические константы веществ. База данных. http://www.chem.msu.su/cgi-bin/tkv.pl?show=welcom.html
  20. Eгорцев Г.E. // Автореф. дис. … канд. хим. наук. Самара, 2007. 24 с.
  21. Eгорцев Г.E., Истомова М.А. // Материалы XIV Междунар. конф. студентов, аспирантов и молодых ученых по фундаментальным наукам “Ломоносов–2007”. М., 2007. С. 460.
  22. Воскресенская Н.К., Eвсеева Н.Н., Беруль С.И. и др. Справочник по плавкости систем из безводных неорганических солей. М.: Изд-во АН СССР, 1961. Т. 1. 845 с. Т. 2. 585 с.
  23. Диаграммы плавкости солевых систем. Многокомпонентные системы / Под ред. Посыпайко В.И., Алексеевой Е.А. М.: Химия, 1977. 216 с.
  24. Eгорцев Г.E., Гаркушин И.К., Истомова М.А. Фазовые равновесия и химическое взаимодействие в системах с участием фторидов и бромидов щелочных металлов. Екатеринбург: Изд-во УрО РАН, 2008. 132 с.
  25. ACerS-NIST. Phase Equilibria Diagrams. CD-ROM Database. Version 3.1.0. American Ceramic Society. National Institute of Standards and Technology. Order online: www.ceramics.org.
  26. Федоров П.П., Бучинская И.И., Серафимов Л.А. // Журн. неорган. химии. 2002. Т. 47. № 8. С. 1371.
  27. Уэндландт У. Термические методы анализа. М.: Мир, 1978. 527 с.
  28. Берг Л.Г. Введение в термографию. М.: Наука, 1969. 395 с.
  29. Бурмистрова Н.П., Прибылов К.П., Савельев В.П. Комплексный термический анализ. Казань: КГУ, 1981. 110 с.
  30. Мощенский Ю.В., Трунин А.С. Приборы для термического анализа и калориметрии. Куйбышев, 1989. 3 с.
  31. Мощенский Ю.В. // Приборы и техника эксперимента. 2003. № 6. С. 143.
  32. Гаркушин И.К., Дворянова E.М., Бурчаков А.В. Моделирование фазовых систем и фазовых равновесий. Самара: Самар. гос. техн. ун-т, 2015. Ч. 1. 176 с.
  33. Бурчаков А.В., Дворянова E.М., Кондратюк И.М. // III Междунар. науч. Интернет-конф. М., 2015. Т. 1. С. 56.
  34. Ганин Н.Б. Проектирование и прочностной расчет в системе KOMIIAC-3D V13. М.: ДМК Пресс, 2011. 320 с.
  35. https://kompas.ru/
  36. Луцык В.И., Зеленая А.Э. // Журн. неорган. химии. 2004. Т. 49. № 2. С. 316.
  37. Lutsyk V., Vorob’eva V.Z. // Naturforsch., A: Phys. Sci. 2008. V. 63. № 7–8. P. 513. https://doi.org/10.1515/zna-2008-7-819
  38. Бурчаков А.В. // Материалы XI Всерос. научн. конф. “Матем. моделирование и краевые задачи”. Самара: СамГТУ, 2019. Т. 2. С. 127.
