Abstract

Ароматические углеводороды (бензол, толуол, ксилол) являются ценными полупродуктами в химической и нефтехимической промышленности, поэтому превращение бутана в ароматические соединения является важным каталитическим процессом как с научной, так и с промышленной точки зрения. Помимо получения ароматических соединений также интерес представляет получение водорода в процессе ароматизации низших алканов. В настоящем обзоре описаны промышленные процессы и представлены основные достижения в области научных исследований процесса ароматизации бутана на гетерогенных катализаторах за последние 15 лет. Также обсуждаются текущие проблемы и возможные направления исследований в области разработки катализаторов ароматизации углеводородов С4.

Full Text

Ароматизация легких алканов с получением фракции бензола–толуола–ксилола (БТК) является перспективным направлением развития современной науки и техники в связи с возможностью получения углеводородов (УВ) с добавленной стоимостью [1, 2]. В последнее время интерес к изучению реакций, лежащих в основе процесса ароматизации низших алканов, возобновился в связи с новыми возможностями модернизации существующих процессов ароматизации легких УВ, а также с увеличением доступности сланцевого газа и сжиженного природного газа, а также необходимостью утилизации попутного нефтяного газа и нефтезаводских газов [3–6]. Кроме того, на установках каталитического крекинга в качестве побочного продукта получаются большие объемы углеводородного газа, в котором содержится практически равное количество бутена и бутана [7, 8]. Не менее важен и другой продукт ароматизации низших алканов – водород, и ароматизация УВ рассматривается как относительно недорогой и экологически приемлемый способ получения водорода для применения в различных областях (получение энергии на топливных элементах, восстановитель в металлургических процессах, процессы гидрирования в нефтехимии и органическом синтезе). Отметим, что в реакциях ароматизации низших алканов С2-С4 доля водорода, получаемого на моль превращенного алкана, растет от этана к бутану в соответствии с уравнениями (для упрощения в качестве продукта приведен бензол):

3С2Н6 = С6Н6 + 6Н2 (2 моля Н2 на 1 моль алкана),

2С3Н8 = С6Н6 + 5Н2 (2,5 моля Н2 на 1 моль алкана),

3С4Н10 = 2С6Н6 + 9Н2 (3 моля Н2 на 1 моль алкана).

С учетом растущей доли водорода в продуктах ароматизации от этана к бутану и более низкой температуры реакции ароматизации бутана в сравнении с превращениями пропана и особенно бутана мы в обзоре рассмотрели, в основном, данные, полученные для ароматизации бутана, поскольку авторы рассматривают этот процесс именно с точки зрения дешевого способа получения водорода из доступного сырья.

Ароматизация низших парафинов (в основном пропана и бутана) на цеолитсодержащих галлиевых катализаторах была разработана совместно компаниями Universal Oil Products (UOP) и British Petroleum (BP) в начале девяностых годов и известна как процесс Cyclar [9–13]. Данный процесс обеспечивает превращение попутного нефтяного газа в смесь жидких ароматических УВ в одну стадию при температуре 420–500°C и давлении 0.9–1 МПа. В процессе используется цеолитный катализатор со структурой пентасила типа MFI (ZSM-5), модифицированный галлием. В результате дегидрирования легких парафинов образуются олефины, олигомеризация которых приводит к образованию интермедиатов более высокой молекулярной массы, которые затем циклизуются в нафтены. На последней стадии происходит дегидрирование нафтенов с получением смеси ароматических УВ. Получаемый в процессе жидкий продукт (концентрат бензола, толуола, ксилолов – БТК), практически не содержит парафинов и может использоваться в большинстве нефтехимических процессов после простой ректификации. Выбор сырья не оказывает решающего значения на содержание БТК в продукте. С помощью процесса Cyclar можно получать смесь ароматических УВ варьируемого состава путем изменения условий процесса. Жидкий продукт, полученный как из пропанового, так и из бутанового сырья, содержит примерно 91% бензола, толуола и ксилолов, 9% тяжелых ароматических соединений [14].

Известен также процесс Алифар, который является аналогом Cyclar для получения ароматических УВ из индивидуальных пропана и бутана или из их смесей. Основой технологического процесса является термокаталитическое превращение алканов при давлении 0.1–0.3 МПа и температуре 520–560°С. В качестве катализатора используется сверхвысококремнеземный цеолит, модифицированный металлом (цинк, галлий) и сформованный с оксидом алюминия. Целевыми продуктами процесса являются бензол, толуол и ксилолы. Процесс заключается в дегидроциклодимеризации исходных пропана и бутана, который протекает через промежуточные стадии дегидрирования алканов в алкены, их олигомеризацию и последующую циклизацию с отщеплением водорода.

Процесс “Z – форминг” фирмы “Mitsubishi Oil” и корпорации “Chioda” (Япония) ароматизации пентан – гексановой фракции протекает с использованием катализатора на основе металлосиликата [15].

Ароматизация низших алканов при высокой температуре является многостадийным процессом:

  1. лимитирующая стадия процесса – образование алкенов из алканов;
  2. быстрая стадия олигомеризации алкенов с последующей циклизацией до нафтенов;
  3. дегидрирование нафтенов до ароматических УВ.

Высокая температура реакции (выше 500°С) необходима для осуществления первой стадии процесса. Известно, что реакция ароматизации дополнительно осложняется образованием кокса, что приводит к блокировке активных центров катализатора и последующей его дезактивации [16]. Авторами в работе [17] было показано, что проведение ароматизации в сверхкритических условиях (при 530°C и 190 атм) способствует предотвращению дезактивации катализатора. В условиях ароматизации сверхкритического бутана наблюдалась стабильная работа катализаторов на основе цеолита ZSM-5.

Известно, что наиболее эффективными для процесса ароматизации легких УВ являются бифункциональные катализаторы на основе цеолита ZSM-5, промотированного, в основном, галлием или цинком, с добавлением второго переходного металла [18, 19].

В работе [20] представлены результаты сравнительных исследований цинк-, цирконий- и цинкцирконийцеолитных катализаторов ароматизации н-бутана. Авторы предполагают, что введение циркония в НZSM-5 цеолиты способствует повышению эффективности процесса ароматизации низших алканов. Результаты проведенных исследований приведены в табл. 1.

Согласно данным табл. 1 введение 5 мас. % циркония в НZSM-5 приводит к значительным изменениям в распределении продуктов реакции. В присутствии катализатора 5% Zn/ZrO2 + НZSM-5 конверсия н-бутана достигает 78% при выходе ксилолов около 21%.



Таблица 1. Сравнительные данные по превращению н-бутана в ароматические УВ [20]

Катализатор

Состав продуктов реакции, мас. %

Конверсия, %

Выход ароматических УВ, мас. %

бензол

толуол

∑ ксилолов

этилбензол

∑С9

Zr/HZSM-5 (500°C)

18.0

48.3

34.0

0.1

0.1

92.0

45.2

Zn/HZSM-5 (600°C)

31.2

46.4

18.3

2.8

1.3

97.2

35.8

Zn/ZrO2 + HZSM-5 (500°C)

21.5

54.1

21.0

30.0

0.6

78.0

30.8



В табл. 2 приведены показатели эффективности разработанного авторами цирконийцеолитного образца в сравнении с промышленными катализаторами [20].



Таблица 2. Сравнительные показатели эффективности катализаторов ароматизации н-бутана [20]

Показатель

Zr-Катализатор

Cyclar (по данным UOP)

Z-Forming (по данным “Mitsubishi Oil”)

Температура,°С

500

600

600

Выход ароматических УВ, %

45.2

63.5

59.5

Состав ароматических УВ, %



- бензол

18.0

25.0

28.0

- толуол

48.3

43.0

39.0

- С9

34.0

23.0

31.0

- С9+

0.1

9

12



Авторами установлено, что несмотря на незначительно меньший суммарный выход ароматических УВ (45.2%), наблюдается перераспределение продуктов в выходах жидкой фракции при заметном увеличении суммарного выхода ксилолов при температуре процесса 500°C, что на 100°C ниже, чем для известных катализаторов. Снижение температуры ароматизации, вероятно, связано с усилением дегидрирующей функции катализатора при введении циркониевого компонента.

С целью повышения выхода ароматических УВ в работе [21] был осуществлен сопряженный процесс ароматизации н-бутана на катализаторе Ga/H-ZSM-5 с одновременным удалением образующегося водорода из зоны реакции с использованием палладиевой мембраны (рис. 1). Проведение процесса по такой технологии позволит удалить из реакции избыточный водород и сместить равновесие в сторону образования продуктов ароматизации, тем самым повышая селективность процесса. Было показано, что при проведении процесса при 530°C и 95 атм при использовании мембраны, конверсия н-бутана увеличивалась с 63% до 87% с селективностью по БТК 23%. В то же время, выход алифатических продуктов, а именно крекинг-газа и углеводородов C5+, значительно снижался.

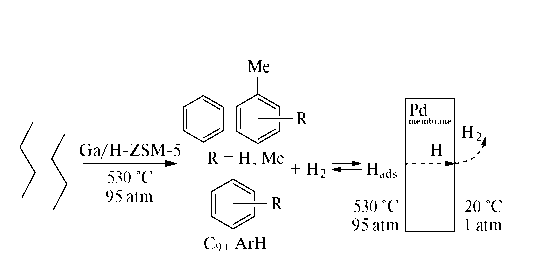

Рис. 1. Ароматизация бутана с использованием палладиевой мембраны [21].



Каталитические свойства катализаторов со структурой пентасила, модифицированных цинком и галлием, в ароматизации алифатических углеводородов С3-С4 во многом сходны, но имеются следующие особенности. На галлийсодержащих образцах легче протекает дегидроциклизация олефинов, и в меньшей степени, чем на цинксодержащих образцах, идет крекинг парафинов С3-С4, поэтому селективность образования ароматических УВ в последнем случае на 5–10% ниже [22]. Промотирование галлием приводит не только к увеличению селективности образования ароматических УВ, но и повышению общей активности катализатора. В то же время, для катализаторов, промотированных цинком, приводятся данные как об увеличении общей активности [23], так и ее уменьшении [24]. Отличительной чертой катализаторов со структурой пентасила, промотированных галлием, является также зависимость их активности и селективности от состава цеолитного каркаса.

Катализаторы на основе благородных металлов также активно исследуются в ароматизации бутана. В работе [25] было показано, что превращение алканов С3–С4 при переработке совместно с бензиновыми фракциями в ароматические углеводороды реализуется на алюмоплатиновых катализаторах, содержащих предельно дисперсную Pt в заряженной форме. В результате исследований был установлен новый класс реакций, протекающих на алюмоплатиновых катализаторах, вероятно с участием бинарных центров, в мягких условиях совместной ароматизации легких углеводородных газов и С6-алканов с образованием С6+-продуктов, включая ароматические УВ (рис. 2).

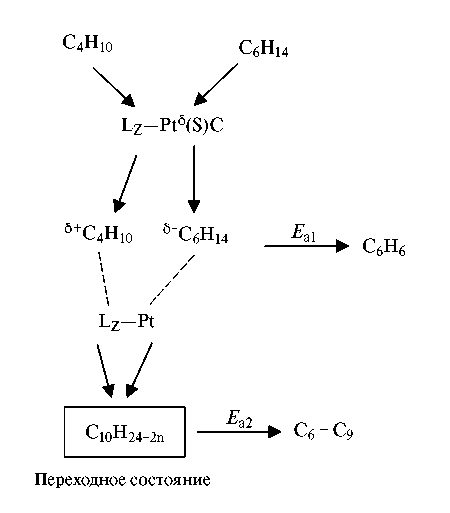

Рис. 2. Схема процесса совместной конверсии бутана и гексана [25].



Анализ зависимости констант скорости реакций ароматизации (Ка) в превращении н-гексана и его смеси с бутаном от содержания Pt при 500°C показал, что реакция ароматизации протекает быстрее при совместном превращении с бутаном, чем в ароматизации н-гексана, в среднем в 1.4 раза. С увеличением содержания Pt в составе катализаторов происходит увеличение активности образцов в реакции ароматизации более чем в 2 раза в обоих случаях. Характер зависимости констант скорости реакции ароматизации и тенденции изменения в превращении гексана и его смеси с бутаном с увеличением содержания платины Ptσ, возможно, связан с изменением природы активных центров на поверхности катализатора.

Каталитические свойства интерметаллических соединений Pt-Gа на основе цеолитов HZSM-5 были изучены в работе [22] в процессе превращения бутана в ароматические УВ при атмосферном давлении при 550°С. Авторы изучили реакцию превращения бутана ароматические УВ на HZSM-5 с добавлением Ga, на основе реакций различных олефинов и циклических углеводородов, которые предполагаются в качестве промежуточных продуктов реакции. Исходя из соотношения между конверсией и селективностью в этих реакциях, авторами предложено несколько подробных маршрутов реакции (рис. 3).

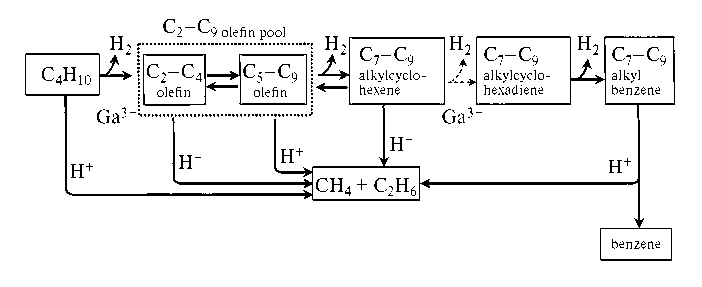

Рис. 3. Реакции превращения бутана в ароматические УВ на Ga/HZSM-5 [22].



Ключевыми этапами для селективного образования ароматических УВ было предложено считать дегидрирование бутана в бутен и алкилциклогексена в алкилциклогексадиен. Таким образом, был сделан вывод, что при использовании цеолита HZSM-5 для обеспечения присутствия кислотных центров, улучшение дегидрогенизационной активности Ga повысит селективность по ароматическим УВ.

Предложен еще один способ повышения эффективности процесса ароматизации с получением высокого выхода ароматических УВ, который основывается на совместной подаче н-бутана и метанола в реактор [9]. Ароматизация метанола на гетерогенных катализаторах H-ZSM-5, Ga-ZSM-5 и Zn-ZSM-5 в последнее время вызывает огромный интерес, однако в этом процессе имеется ряд трудностей, связанных с эффективным контролем экзотермичности данной реакции, что приводит к быстрой дезактивации катализатора. Реакция ароматизации алканов является эндотермической, в связи с чем, интеграция обоих процессов позволит эффективно получать ароматические УВ с большей эффективностью. В интегрированном процессе возможно подавление образования сухого газа, получаемого при ароматизации н-бутана, в то время как по сравнению с процессом ароматизации метанола подавляется чрезвычайно быстрая дезактивация катализатора. Наиболее интересно, что в интегрированном процессе можно ожидать энергетической компенсации, а именно, избыточная тепловая энергия, выделяющаяся при ароматизации метанола, может быть использована для процесса ароматизации н-бутана. И, вероятно, что при оптимальных условиях может быть достигнута энергетическая нейтральность [26].

Мейер и др. [27] опубликовали результаты по получению олефинов путем комбинированного крекинга н-бутана и метанола на цеолитном катализаторе HZSM-5. Авторы предположили, что олефины, образующиеся при крекинге н-бутана, играют важную роль как в активации превращения метанола, так и в снижении образования кокса. В работе [28] было показано, что совместная подача н-бутана с метанолом подавляет дезактивацию цеолитного катализатора HZSM-5 (SiO2/Al2O3 = 30), вызванную коксованием, и в то же время уменьшает образование метана в качестве побочного продукта.

Влияние совместной подачи н-бутана и метанола на эффективность реакции в присутствии катализатора 2%Zn/(ZSM-5/ZSM-11) изучали в работе [9]. Реакцию проводили при следующих условиях: 480°C, 0.4 МПа, WHSV = 0.6 ч–1. Авторы отмечают, что при подаче чистого метанола селективность по продуктам ароматизации составляла 58.5%, в то время как при ароматизации чистого н-бутана она составляет всего 20.9%, что указывает на то, что метанол ароматизируется гораздо легче по сравнению с н-бутаном. В интегрированном процессе наблюдалась полная конверсия метанола. Однако, было отмечено, что конверсия н-бутана снижается с увеличением содержания метанола в сырье, это означает, что добавление метанола ингибирует активацию н-бутана. С другой стороны, селективность образования сухого газа, который состоит главным образом из смеси СН4, С2Н4 и С2Н6, возрастала с увеличением соотношения н-бутан/метанол, в то время как селективность по ароматическим УВ резко снижалась. Авторами было найдено оптимальное соотношение н-бутан/метанол в смеси равное 60/40, при котором достигалась высокая селективность образования ароматических УВ – 35% при конверсии смеси 80.8%.

В работе [29] были продолжены исследования совместной конверсии бутана и гексана. Авторами изучены кислотные свойства и каталитическая активность модифицированных платиной и галлием высококремнеземных цеолитов типа ZSM-5 в процессе совместной конверсии бутана и гексана. Введение модифицирующих металлов (Ga, Pt) на стадии гидротермального синтеза изменяет кислотные и каталитические свойства исходного цеолита. Наибольшую эффективность в процессе ароматизации исследуемых алканов проявил катализатор Ga-HZSM-5.

Заключение и перспективы

Таким образом, исходя из анализа литературы можно сделать вывод, что на конверсию бутана и селективность образования ароматических соединений главным образом оказывают влияние несколько факторов, а именно, электронное состояние и дисперсность активных компонентов, кислотность и морфология носителя, промоторы и взаимодействие между носителем и активными центрами. Было показано, что активные металлические центры катализируют реакцию дегидрирования, способны ускорять десорбцию водорода с поверхности катализатора и ускоряют циклизацию промежуточных продуктов. Кислотные свойства носителей, в частности цеолитов, оказывают большое влияние на каталитические характеристики, в частности, на конверсию легких УВ. Кроме того, структура пор носителя влияет на доступность активных центров и селективность по продуктам реакции, а использование носителей с иерархической пористой структурой позволяет создать больше возможностей для уменьшения диффузионных ограничений по промежуточным продуктам реакции и улучшения стабильности катализатора. Промотирующие добавки могут способствовать изменению кислотности носителей, повышению дисперсности активных компонентов и т. д.

В свою очередь, применение в качестве активных компонентов благородных металлов для процесса ароматизации бутана приводит к гидрогенолизу связей с образованием сухого газа, что является нежелательной побочной реакцией.

Таким образом, на основании проведенного поиска современной научной литературы наиболее перспективными каталитическими системами являются цинксодержащие катализаторы на цеолитных носителях типа ZSM-5, поскольку подобные системы характеризуются высокой устойчивостью к коксообразованию и стабильностью, однако повысить производительность процесса ароматизации позволяют проведение сопряженных процессов ароматизации бутана и метанола. Однако, разработка высокоэффективных катализаторов для процесса ароматизации бутана остается важной научной задачей с перспективой применения в промышленности.
