Масс-спектрометрическое исследование испарения гидроксиапатита до температуры 2200 К

封面

如何引用文章

全文:

详细

Масс-спектрометрическим эффузионным методом Кнудсена впервые до температуры 2200 К идентифицирован состав газовой фазы и определены парциальные давления молекулярных форм пара при испарении гидроксиапатита. Испарение Ca10(PO4)6(OH)2 проводилось из эффузионной камеры Кнудсена, изготовленной из вольфрама. Установлено, что в интервале температур 1200–1300 К наблюдается дегидратация Ca10(PO4)6(OH)2 с образованием Ca3P2O8, который при дальнейшем повышении температуры до 1750–2200 К переходит в пар в виде PO, атомарного кальция и кислорода.

全文:

В настоящее время композиционные биоматериалы на основе фосфатов кальция являются наиболее перспективными для имплантационной медицины благодаря неоспоримым преимуществам: биосовместимости, не отторжению организмом, биоактивности и успешной интегрируемости в живую костную ткань [1–7]. Именно поэтому разработка методов синтеза биоматериалов на основе фосфатов кальция является одним из актуальных направлений современного материаловедения. Основной монофосфат кальция Са10(РО4)6(ОН)2, известный в литературе под названием “гидроксиапатит”, является, как известно, преобладающей неорганической составляющей костной и зубной тканей живого организма.

Среди многообразия подходов для синтеза гидроксиапатита, которые находят применение в настоящее время, наиболее известным и детально проработанным методом его получения является осаждение из водных и неводных растворов [8].

Неводные среды при синтезе Са10(РО4)6(ОН)2 используются, как правило, с целью предотвращения возможного гидролиза целевого продукта и внедрения в него растворенного в воде углекислого газа в форме карбонат-ионов. Проведение осаждения из водных растворов для этих целей менее распространено. Для синтеза гидроксиапатита успешно применяется также и гидротермальный синтез.

Помимо растворных методов синтеза для получения гидроксиапатита применяются также твердофазные подходы, проведение которых выполняется при высоких температурах, что может приводить к дегидратации Са10(РО4)6(ОН)2 с образованием фосфатов кальция.

Следует отметить, что керамика, полученная на основе гидроксиапатита, имеет низкие механические свойства [9, 10], значительно ограничивающие ее применение и позволяющие ее использование лишь в ненагруженных областях [11]. Однозначно установлено, например, что в результате отжига гироксиапатита до температуры 1273К наблюдается уплотнение материала, сопровождающееся повышением микротвердости керамики на его основе от 52 до 183 единиц HV [12]. При изучении морфологических изменений нанопорошков гидроксиапатита при термическом отжиге было показано [13], что кристаллическая структура нанопорошка гидроксиапатита сохраняется в интервале температур 773–1073 К, а увеличение времени отжига приводит к уменьшению дисперсности исследуемого порошка, сопровождающейся формированием кристаллографической огранки наночастиц. Детальное исследование влияния термообработки на спекание и прочность керамики из нанопорошков гидроксиапатита позволило установить, что на зависимости прочности керамики от температуры обработки наблюдается максимум при температуре 973К [10]. Появление этого максимума по мнению авторов работы [10] обусловлено конкурирующим влиянием на прочность остаточной пористости и размера зерна.

Для повышения прочности гидроксиапатита в настоящее время проводят также его армирование дисперсными частицами неорганических соединений [14], что предъявляет дополнительные требования к пониманию физико-химических процессов, протекающих в гидроксиапатите при высоких температурах, включая испарение его компонентов.

В результате термического анализа гидроксиапатита, выполненного в работе [12], были подтверждены ранее полученные данные [15], свидетельствующие о том, что начиная с температуры 1073 К наблюдается частичное разложение образца с образованием b-трикальцийфосфата, а при температуре 1273 К протекает дальнейшее разложение с образованием a-трикальцийфосфата, которое завершается, согласно [15], при температуре 1393 К. Необходимо подчеркнуть, что указанные превращения наблюдались также в работе [12], и сопровождались эндоэффектами на кривой ДТА.

Принимая во внимание повышенный интерес к улучшению механических свойств гидроксиапатита с привлечением для этого процессов термообработки, протекающих при высоких температурах, в настоящей работе впервые поставлена задача высокотемпературного масс-спектрометрического исследования гидроксиапатита до температуры 2200 К, позволившая однозначно изучить изменение состава и парциальных давлений молекулярных форм пара над гидроксиапатитом при повышении температуры.

ЭКСПЕРИМЕНТАЛЬНАЯ ЧАСТЬ

Синтез исследуемого гидроксиапатита выполнен методом соосаждения из водных растворов нитрата кальция и дигидрофосфата аммония. Исходные вещества были растворены в воде и при перемешивании с помощью магнитной мешалки, а при температуре раствора 323 К в раствор был добавлен по каплям концентрированный раствор аммиака. При этом наблюдалось формирование осадка на протяжении 2 ч. В течение этого времени поддерживалось постоянное значение рН, равное 10, при добавлении раствора аммиака. После прекращения изменения рН раствор выдерживался при интенсивном перемешивании при той же температуре еще два часа. После окончания синтеза осадок был отфильтрован и просушен сначала в токе воздуха, а затем в сушильном шкафу при температуре не выше 323 К.

Идентификация полученного образца гидроксиапатита была выполнена методом рентгенофазового анализа на рентгеновском дифрактометре Rigaku “MiniFlex II” с CuKα-излучением. Сравнение полученной дифрактограммы исследуемого образца с имеющимися данными для гидроксиапатита показало присутствие только рефлексов структуры гидроксиапатита (01-072-1243 ICDD (PDF-2/Release 2011 RDB) и отсутствие рефлексов каких-либо других фаз. На рис. 1 приведена полученная дифрактограмма и проведенное отнесение рефлексов фазы гидроксиапатита обозначено штрих-диаграммой.



Рис. 1. Дифрактограмма синтезированного Ca10(PO4)6(OH)2.



Процессы перехода в газовую фазу гидроксиапатита изучены методом высокотемпературной масс-спектрометрии на масс-спектрометре МС-1301, предназначенном для изучения физико-химических процессов, протекающих при испарении труднолетучих веществ. Ионизация молекулярных форм пара производилась медленными электронами с энергией 30 эВ. Испарение образца проводилось из одиночной эффузионной камеры Кнудсена, изготовленной из вольфрама. Нагрев камеры с образцом поводился электронной бомбардировкой, температуру измеряли оптическим пирометром ЭОП-66 с точностью ±10 К. Методика измерений подробно изложена в [16, 17].

В масс-спектре пара над гидроксиапатитом в температурном интервале 1200–1300 К наблюдался ион Н2О+, частично перекрывающийся заслонкой масс-спектрометра, отделяющей полезный сигнал от фонового.

Начиная с температуры 1750К в масс-спектре пара над гидроксиапатитом был идентифицирован ион РО+ с энергией появления, равной 9.1 эВ. При более высокой температуре, 1800 К, в масс-спектре пара над исследуемым образцом были также найдены ионы Са+ с энергией появления, равной 6.2 эВ.. При изотермической выдержке изучаемого образца при температуре 1840К интенсивность ионного тока РО+ в масс-спектре пара над гидроксиапатитом постепенно снижалась, а величина ионного тока Са+ оставалась постоянной в пределах погрешности измерений. При ступенчатом повышении температуры до 1930, 2080 и 2200 К в масс-спектре пара над Са10(РО4)6(ОН)2 наблюдалось устойчивое уменьшение интенсивности ионного тока РО+ и увеличение интенсивности ионного тока Са+. В тех случаях, когда интенсивность ионного тока Са+ была достаточно высокой, в масс-спектре пара над исследуемым образцом наблюдался также ион СаО+, интенсивность которого не превышала 1% от величины интенсивности ионного тока Ca+. Полученные зависимости величин ионных токов РО+ и Са+ в масс-спектре пара над исходным образцом гидроксиапатита от температуры и времени испарения приведены в таблице 1.



Таблица 1. Зависимость величин интенсивностей ионных токов РО+ и Са+ в масс-спектре пара и парциальных давлений молекулярных форм пара над гидроксиапатитом от температуры и времени испарения

τ, мин

Т, К

I+i, отн. ед.

рi, Па

РО+

Са+

РО

Са

0

1800

51

0.6

0.57

0.002

2

1820

84

0.6

0.95

0.002

5

1844

96

0.7

1.10

0.002

10

1838

99

0.6

1.13

0.002

15

1839

96

0.6

1.10

0.002

20

1839

96

0.6

1.10

0.002

30

1839

93

0.7

1.06

0.002

50

1832

69

0.6

0.78

0.002

60

1839

63

0.6

0.72

0.002

70

1841

60

0.6

0.68

0.002

75

1854

27

3.3

0.31

0.013

80

1850

42

2.4

0.48

0.010

90

1841

48

1.8

0.55

0.007

100

1838

42

2.1

0.48

0.008

110

1842

39

2

0.44

0.008

120

1850

30

3

0.34

0.012

122

1913

150

11

1.78

0.045

125

1922

110

14

1.31

0.058

130

1931

111

26

1.33

0.109

140

1933

111

45

1.33

0.189

150

1933

90

36

1.08

0.151

160

1953

108

39

1.31

0.160

170

1948

105

36

1.27

0.157

180

1953

105

36

1.27

0.153

185

2081

510

330

6.61

1.493

190

2071

102

111

1.31

0.500

200

2076

2.7

75

0.338

201

2198

840

4.014

205

2195

450

2.14

210

2190

480

2.28

220

2190

220

1.04

225

2190

140

0.66

230

2190

120

0.57

230

2356

400

2.04

240

2356

0

0

Обозначения: τ – время испарения, I+i –величина интенсивности ионного тока, рi –парциальное давление молекулярной формы пара.



ОБСУЖДЕНИЕ РЕЗУЛЬТАТОВ

Анализ масс-спектров пара над гидроксиапатитом, а также измеренные энергии появления ионов в масс-спектрах пара над исследуемым образцом свидетельствуют о том, что в температурном интервале 1750–2200 К в паре над Са10(РО4)6(ОН)2 присутствуют следующие молекулярные формы: РO, атомарный кальций и кислород. Показано, что определенные в настоящей работе энергии появления ионов РО+ и Са+ в масс-спектре пара над Са10(РО4)6(ОН)2 в пределах погрешности измерений, равной (± 0.2) эВ, совпадают с величинами энергий ионизации РО и атомарного кальция [18].

Определение парциальных давлений молекулярных форм пара над исследуемым образцом проводилось методом сравнения ионных токов согласно уравнению:

pi=psIi+TiσsγsIs+Tsσiγi, (1)

где pi, Ii+, T, σ и γi – парциальное давление i-молекулярной формы пара (Па); величина интенсивности ионного тока I+i в масс-спектре пара над исследуемым веществом (отн. ед.); температура (К); поперечное сечение ионизации i-й молекулярной формы пара и коэффициент вторично-электронного умножителя для иона i соответственно. В качестве стандарта парциального давления (ps) было выбрано давление пара над золотом, как стандарта, рекомендованного ИЮПАК [19].

Сечения ионизации золота, фосфора и кальция были выбраны согласно данным, приведенным в работе [20]. Сечение ионизации РО было принято в соответствии с рекомендациями работы [21] и составило величину, равную 0.65σ(Ca). Полученные значения парциальных давлений молекулярных форм пара над гидрокиапатитом в зависимости от времени испарения при повышении температуры приведены в таблице и на рис. 2.

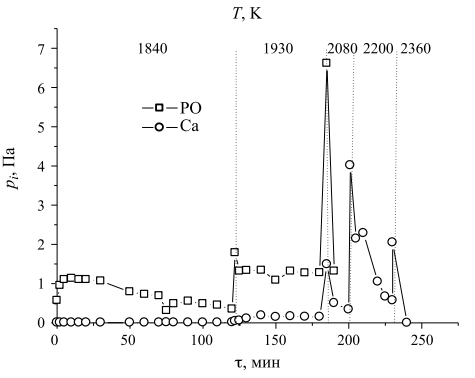

Рис 2. Зависимости парциальных давлений молекулярных форм пара над гидроксиапатитом от температуры и времени испарения.



Найденные в результате проведения полного испарения навески гидроксиапатита экспериментальные данные позволяют утверждать, что при нагревании образца до 1200–1300 К удаляется вода, а гидроксиапатит превращается в монофосфат кальция Са3(РО4)2 согласно уравнению реакции [22]:

Ca10(PO4)6(OH)2 (кр.) = 2 Ca3(PO4)2 (кр.) + + Ca4P2O9 (кр.) + H2O (г). (2)

Монофосфат кальция, в свою очередь, начиная с температуры 1750К, переходит в пар согласно следующим схемам реакций:

Са3(РО4)2 (кр.) → Ca4P2O9 (кр.) + + PO (г) + Ca (газ) + O2 (г), (3)

Ca4P2O9 (кр.) → CaO (кр.) + + Ca (г) + PO (газ) + O2 (г), (4)

CaO (кр.) → Ca (г) + O2 (г). (5)

Следует отметить, что полученные качественные и количественные характеристики процессов испарения гидроксиапатита при температуре 1800 К и выше полностью совпадают с известными процессами перехода в газовую фазу монофосфата кальция, которые были подробно изучены ранее [23, 24]. Необходимо также подчеркнуть, что впервые проведенное в настоящей работе масс-спектрометрическое высокотемпературное исследование процессов испарения гидроксиапатита до температуры 2200 К не противоречит ранее полученным результатам, найденным методом ДТА до температуры 1473 К в работах [12, 15].

Работа выполнена при поддержке федерального бюджета по теме государственного задания Института химии силикатов имени И. В. Гребенщикова Российской академии наук № 0008-2022-0009, № госрегистрации 1021050501073-7-1.4.3.

Авторы работы глубоко признательны академику РАН В. М. Иевлеву за постановку настоящего исследования и обсуждение полученных результатов.

×

作者简介

С. Лопатин

Институт химии силикатов им. И. В. Гребенщикова РАН

编辑信件的主要联系方式.
Email: sergeylopatin2009@yandex.ru
俄罗斯联邦, 199034, Санкт-Петербург

А. Селютин

Санкт-Петербургский государственный университет

Email: sergeylopatin2009@yandex.ru
俄罗斯联邦, 199034, Санкт-Петербург

В. Столярова

Институт химии силикатов им. И. В. Гребенщикова РАН; Санкт-Петербургский государственный университет

Email: sergeylopatin2009@yandex.ru
俄罗斯联邦, 199034, Санкт-Петербург; 199034, Санкт-Петербург

参考

  1. Баринов С.М., Комлев В.С. Биокерамика на основе фосфатов кальция. М.: Наука, 2006. 204 с.
  2. Вихров С.П., Холмина Т.А., Бегун П.И. Биомедицинское материаловедение. М.: Горячая линия – Телеком, 2006. 383с. (Vikhrov S.P., Kholmina T.A. Biomedical materials science. M.: Hotline – Telecom, 2006. 383 p.)
  3. Манабу С. Полимеры медицинского назначения. М.: Медицина, 1981. 248 с. (Manabu S. Polymers for medical purposes. M.: Medicine, 1981. 248 p.)
  4. Simske S.J., Ayers R.A., Simske S.J., Bateman T.A. Porous materials for bone engineering. // Mater. Sci. Forum. 1997. V. 250. P. 151. doi: 10.4028/ href='www.scientific.net/MSF.250.151' target='_blank'>www.scientific.net/MSF.250.151
  5. Dorozhkin S.V. // Ceram. Intern. 2015. V. 41. № 10. P. 13913. doi: 10.1016/j.ceramint.2015.08.004
  6. Rahaman M.N., Yao A., Bal B.S., et al. // J. Amer. Ceram. Soc. 2007. V. 7. № 90. P 1965. doi: 10.1111/j.1551-2916.2007.01725.x
  7. Scholz M., Blanchfield J.P., Bloom D.L., et al. // Sci. Techn. 2011. № 71. P. 1791. doi: 10.1016/j.compscitech.2011.08.017
  8. Лыткина Д.Н. Получение и физико-химические свойства пористых биосовместимых композиционных материалов на основе гидроксиапатита и сополимера лактида и гликолида. Дис… канд. техн. наук. Томск, 2020. 159с. (Lytkina D.N. Preparation and physicochemical properties of porous biocompatible composite materials based on hydroxyapatite and a copolymer of lactide and glycolide. // PhD Thesis. Tomsk, 2020. 159 p.)
  9. Liu H., Webster T.J. // Biomaterials. 2007. V. 28. № 2. P. 354. doi: 10.1016/j.biomaterials.2006.08.049
  10. Бакунова Н.В., Баринов С.М., Иевлев В.М., и др. // Материаловедение. 2010. № 12. С. 11. (Bakunova N.V., Barinov S.M., Iievlev V.M., Komlev V.S., Titiv D.D. // Mater. Sci. 2010. № 12. P. 11.)
  11. Kim H.W., Noh Y.J., Koh Y.H., et al. // Biomaterials. 2002. V. 23. P. 4113. doi: 10.1016/S0142-9612(02)00150-3
  12. Богданова Е.А., Скачков В.М., Скачкова О.В., Сабирзянов Н.А. // Неорган. материалы. 2020. Т. 56. № 2. С. 181. (Bogdanova E.A., Skachkov V.M., Skachkova O.V., Sabirzyanov N.A. // Inorg. Mater. 2020. V. 56. N2. P. 181.) doi: 10.31857/S0002337X20020037
  13. Баринов С.М., Иевлев В.М., Комлев В.С., и др. // Конденсированные среды и межфазные границы. 2010. Т. 12. № 1. С. 22. (Barinov S.M., Iievlev V.M., Komlev V.S., et al. // Condensed Matter and Interphase Boundaries. 2010. V. 12. № 1. P. 22.)
  14. Guidara A., Chaari K., Fakhfakh S., Bouaziz J. // Mater. Chem. Phys. 2017. V. 202. December. P. 358. doi: 10.1016/j.matchemphys.2017.09.039
  15. Богданова Е.А., Сабирзянов Н.А. // Материаловедение. 2014. № 10. С. 53. (Bogdanova E.A., Sabirzyanov N.A. // Mater. Sci. 2014. № 10. P. 53.)
  16. Лопатин С.И., Шугуров С.М., Тюрнина З.Г., Тюрнина Н.Г. // Физика и химия стекла. 2021. Т. 47. № 1. С. 50. (Lopatin S.I., Shugurov S.M., Tyurnina Z.G., Tyurnina N.G. // Glass Phys. Chem. 2021. V. 47. № 1. P. 38.) doi: 10.1134/S1087659621010077
  17. Лопатин С.И. // Физика и химия стекла. 2022. Т. 48. № 2. С. 163. Lopatin S.I. // Glass Phys. Chem. 2022. V. 48. № 2. P. 117. doi: 10.1134/S1087659622020055
  18. Lias S.G., Bartmess J.E., Liebman J.F., et al. // J. Phys. Chem. Ref. Data. 1988. P. 1.
  19. Paule R.C., Mandel J. // Pure Appl. Chem. 1972. V. 31. N3. P. 371. doi: 10.1351/pac197231030371
  20. Mann J.B. // J. Chem. Phys. 1967. V. 46. № 5. P. 1646.
  21. Drowart J., Chatillon C., Hastie J., Bonnell D. // Pure Appl. Chem. 2005. V. 77. № 4. P. 683.
  22. Locardi B., Pazzaglia U.E., Gabbi C., Profico B. // Biomaterials. 1993. V. 14. № 6. P. 437. doi: 10.1016/0142-9612(93)90146-s.
  23. Лопатин С.И., Семенов Г.А., Гребенникова И.А. Масс-спектрометрическое исследование процессов термической диссоциации фосфатов кальция. // Деп. ВИНИТИ. 15.05.1985. № 3294-85.
  24. Лопатин С.И. // ЖОХ. 1997. Т. 67. Вып. 2. С. 208. (Lopatin S.I. // Rus. J. Gen. Chem. 1997. V. 67. № 2. P. 208.)
