Введение
Перфтороктан (C8F18) относится к технически важным веществам. В частности, он широко применяется в химической и электротехнической промышленности, используется для офтальмологических целей [1]. Все это требует знания надежной и точной информации о термодинамических характеристиках C8F18 на линии фазового равновесия (ЛФР). Однако приведенная в [2–16] информация о давлении, , плотности насыщенного пара, , плотности насыщенной жидкости, , теплоте парообразования, , и критических параметрах в ряде случаев не согласуется между собой. Например, используемые в [2] методы прогнозирования и расчета температуры кипения, , при нормальном давлении приводят к существенным неопределенностям. Так, для расчета плотности и давления на линии насыщения в [2] использовано уравнение soft-SAFT [9], которое приводит в районе температур, К, к относительным отклонениям %, где ,%, рассчитаны на основе soft-SAFT EoS [9], – экспериментальные данные [2]. Температура кипения при нормальном давлении, К, рассчитана в [2] на основе уравнения Антуана:
(1)
где , , , – температура, К; – давление, МПа.
Однако из рис. 1 видно (линия 5), что в окрестности 375.23 К данные о , полученные на основе (1), завышены относительно экспериментальных данных [3] (рис. 1б, маркеры 1).

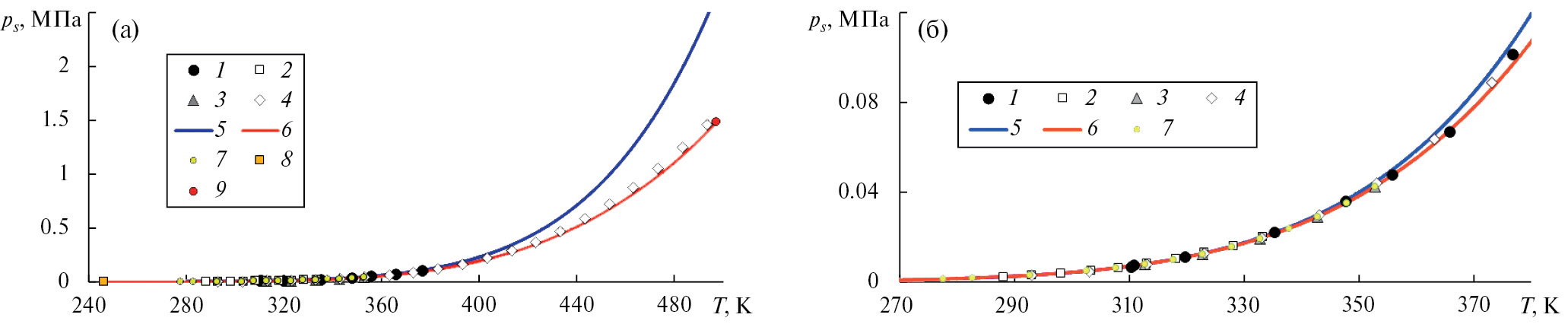

Рис. 1. Температурные зависимости давления насыщенного пара: 1 – [3]; 2 – [2]; 3 – (2016) [4]; 4 –[5]; 5 – линия упругости (1), [2]; 6 – (5), табл. 4; 7 – [13, 14]; 8 – тройная точка ( ptr=0.0013 МПа, Ttr=246.15 К); 9 – критическая точка (pc=1.478 МПа, Tc=497.01 К).
Анализ литературных источников показывает, что до сих пор не разработаны уравнения линии упругости и кривой сосуществования перфтороктана для диапазона от тройной точки, , до критической, . Например, в литературных источниках и на интернет-сайтах до сих пор рекомендуется пользоваться термодинамическими таблицами [5], которые не согласуются с данными [6]. Например, на жидкостной ветви линии насыщения отклонение экспериментальных значений плотности [6] от табличных данных [5] носит систематический характер и монотонно растет от 1.39% ( K) до 12.14% ( K). Аналогичная картина наблюдается и на паровой ветви линии насыщения. Так, при K относительное отклонение , табличных данных [5], от , опытных данных [6], составляет 20%.
Таким образом, задача разработки ЛФР перфтороктана требует разработки метода, в рамках которого имеется возможность согласовать на основе физических закономерностей, общих для широкого круга веществ, разрозненные и зачастую противоречивые данные о критических параметрах, , , и .
В работах [17–22] на основе системы взаимосогласованных уравнений (СВУ), в которую входят уравнение линии упругости, уравнения паровой и жидкостной ветвей линии насыщения, уравнение для «кажущейся» теплоты парообразования, , разработаны линии фазового равновесия для хорошо изученных в термодинамическом плане веществ: этан [17], R32 [18], R236ea [19], R1234yf [20], R245fa [21], шестифтористая сера [22].
В данной работе на основе результатов [17–22], физических закономерностей, характеризующих поведение вещества в окрестности тройной точки и критической точки, решается задача разработки метода построения СВУ, описывающей ЛФР перфтороктана в диапазоне температур от до и удовлетворяющей следующим условиям:
а) в окрестности критической точки средний диаметр, , и параметр порядка, , линии насыщения удовлетворяют требованиям теории ренормализационной группы для асимметричных систем [23, 24]:
(2)
(3)
б) выполняются степенные законы масштабной теории критической точки (МТ) [25]; в уравнения линии упругости и линии насыщения входят одни и те же критические индексы ( , , Δ) и критические параметры ( , , );
в) средний диаметр строго убывает и удовлетворяет неравенству во всем температурном диапазоне, кроме критической точки, в которой ;
г) опытные данные [6] описываются с точностью, соответствующей неопределенности этих данных;
д) выполняются основные закономерности, характеризующие поведение вещества в окрестности тройной точки.
Метод описания плотности и давления перфтороктана на линии насыщения
В основе подхода к описанию ЛФР перфтороктана лежит метод [26], на базе которого строится система, включающая уравнения линии упругости, паровой и жидкостной ветвей линии насыщения, «кажущейся» теплоты парообразования, . В рамках предлагаемого подхода, как и в работах [17–22], для описания плотности насыщенного пара применяется уравнение Клапейрона – Клаузиуса:
(4)
Производная в (4) расчитывается на основе уравнения [27]:
(5)
где ; ( – постоянные коэффициенты; – критический индекс изохорной теплоемкости; – критический индекс линии насыщения; Δ – поправочный критический индекс.
Введем в (4) «кажущуюся» теплоту парообразования:
(6)
в результате получим:
(7)
Функцию зададим следующим выражением:
(8)
где , , , , , , .
С целью удовлетворить соотношениям (2) и (3) выберем функцию в виде:
(9)
Для определения коэффициентов , ,…, D6 мы использовали разложение в ряд (7), предварительно подставив в (7) выражения (5) и (8), по малому параметру, , при условии :
(10)
где
(11)
(12)
Так как в (2) компонента, пропорциональная , отсутствует, то потребуем выполнения в (9) и (12) условий и , что приводит к следующему требованию:
(13)
Теперь СВУ (5), (7)–(9) передает диаметр и параметр порядка в соответствии с (2) и (3), если коэффициенты (9) удовлетворяют равенствам:
(14)
Анализ экспериментальных данных и расчет коэффициентов СВУ
При разработке СВУ мы использовали данные [2–4, 6, 13–16]. В [2] представлены экспериментальные данные о в диапазоне от 312.78 К до 352.86 К. Измерения проводились на теплофизической установке, в которой реализован статический метод, предложенный авторами [2]. Исследуемый образец перфтороктана предварительно очищался от примесей, его чистота составила 98% по массе. Точность измерения температуры ампулы с образцом составляет ±0.05 К, а давление определялось с помощью кварцевого датчика давления с неопределенностью ±0.01%. Плотность перфтороктана измерена в диапазоне температур (288.15–313.15) К c неопределенностью, которая, по оценке авторов [2], составила ±5∙10–2 кг/м3. Для расчета плотности на жидкостной ветви линии насыщения перфтороктана в [2] предложено уравнение:
(15)
где ; – критическая температура ( K [2]); – критическая плотность ( кг/м3 [9]); и [2].
В [4] представлены экспериментальные данные о в диапазоне от 312.78 К до 352.86 К, указано, что при K кг/м3 [10], а также приведены критические параметры, К и МПа [4, 12]. В измерениях [4] использован перфтороктан с чистотой не менее 99%. Расширенная неопределенность рассчитана авторами [4] в соответствии с рекомендациями [10] и составляет для температуры и давления K и кПа соответственно.
В [2] в графическом виде представлена экспериментальная информация о [3] для температурного диапазона (310–377) К. Отклонения значений , рассчитанных по уравнению (1) от [3], как отмечено выше, достигают ‒5% (рис. 1).
В [6] представлена экспериментальная информация о плотности перфтороктана на жидкостной и паровой ветвях линии насыщения для температурного диапазона (293–496) К. Максимальная неопределенность измерения плотности оценивается в кг/м3 [6, 28, 29]. Однако при высоких температурах ( К, ), как указывают авторы [5], сказывается особый характер поведения вещества вблизи критической точки [25] и имеет место дополнительная неопределенность в 1–2 кг/м3.
В [7] приведены 4 экспериментальных значения для интервала температур (393.15–453.15) K, однако не дана оценка неопределенности этих данных. В [13] исследовано давление в интервале (277.72–347.85) К, выполнена оценка точности измерений на основе расширенной неопределенности: K, U(p > 0.1 МПа) =0.01 МПа, U(p < 0.1 МПа) = 0.2 кПа [13]. В [14] приведены опытные данные о в интервале (277.72–352.86) К. Непосредственно для перфтороктана данные о точности измерения не приводятся. Оценить точность приведенных в [14] данных о перфтороктана можно по значениям расширенной неопределенности, K, МПа, приведенной в [14] для R116, этана и этилена, давление насыщенных паров которых исследовалось на той же установке, что и перфтороктана.
В [15] приведено одно экспериментальное значение плотности кг/м3 и из базы NIST TDE [30], кг/м3, при K и приведены расширенные неопределенности измерений: K; г/см3. В [15] также исследовано давление насыщенных паров перфтороктана в интервале температур (283.15–323.16) К с точностью K; кПа. Отметим, что, в отличие от экспериментальных данных [4, 13, 15], опытные значения для интервала (283.15–323.16) К практически тождественны NIST TDE [30] и авторы [15] никак не объясняют этот результат.
Наибольшую сложность при разработке ЛФР вызывает существенное расхождение в критических параметрах перфтороктана: МПа (Ермаков Г.В., Скрипов В.П. (2009, 2021)) [31, 32], МПа (Vandana V. (1994)) [11], МПа (2010–2019) [4, 12, 14, 15], K (2021) [6], K (2009) [33], K, (Vandana V. (1994)) [11], К ((2010–2019) [4, 12, 14, 15]), К (1967) [31, 32], кг/м3 (2021) [6], кг/м3 (2009) [33], кг/м3 (Vandana V. (1994) [11]), кг/м3 (1990) [5]).
Коэффициенты и параметры СВУ мы нашли с помощью программы SVD [34] на основе опытных данных [2–4, 6, 13–16] путем поиска минимального значения выражения:
(16)
где принимает значения соответственно , или ; – «вес» опытной точки [2–19]; .
Экспериментальные значения кг/м3, К, как показано в [6], на данный момент можно считать наиболее точными, поэтому на первом этапе именно они использованы при поиске коэффициентов СВУ.
Предварительные расчеты на основе СВУ (5), (7)–(9) и (16) позволили установить, что при заданных и [6] наиболее точно условия а)–е) выполняются при МПа [4, 12] (обозначим такой выбор критических параметров как вариант I) (рис. 2). Критические индексы выбраны в соответствии с МТ [25]: , и Δ=0.51, а значения , , – в соответствии с теорией РГ [23, 24]:
(17)

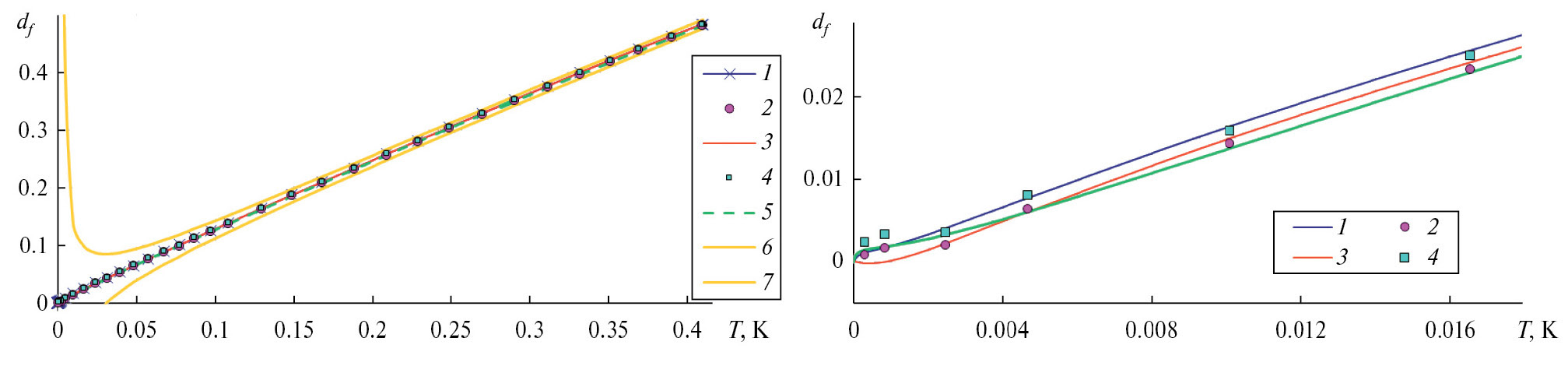

Рис. 2. Зависимости среднего диаметра от температуры в окрестности критической точки: 1 – вариант III, расчет df по (8), (9), Tc=497.01 К и ρc=595.66 кг/м3 [6]; 2 – df, данные [6], ρc=595.6 кг/м3; 3 – вариант II, расчет df по (8), (9), Tc=497.01 К и ρc=596.6 кг/м3; 4 – df, данные [6], ρc=595.66 кг/м3; 5 – вариант I, расчет df по (8), (9), Tc=496.97 К и ρc=596.6 кг/м3; 6 и 7 – границы неопределенности экспериментальных значений df [6].
Остальные коэффициенты и параметры СВУ приведены в табл. 1–3.
Таблица 1. Коэффициенты ai (5)
i | ai | i | ai | i | ai |
0 | 14.2 | 2 | 34.925616 | 4 | –19.58629 |
1 | 8.0135284 | 3 | –46.130888 | - | - |
Таблица 2. Коэффициенты di (7), (8)
i | di | i | di | i | di |
1 | 12.216797 | 5 | 25.950505 | 9 | 5888521.5 |
2 | 25.00313 | 6 | 14.222219 | 10 | –1877656.3 |
3 | 17.823418 | 7 | 312720.64 | 11 | 404362.75 |
4 | –60.285465 | 8 | –4642148.5 | 12 | –85888.889 |
Таблица 3. Коэффициенты Di (9)
i | Di | i | Di | i | Di |
1 | 1.5245216 | 6 | 10/13 | 11 | 593456.72 |
2 | 3.120115 | 7 | 122014.47 | 12 | –345840.34 |
3 | 0.1 | 8 | –2348194.8 | 13 | 104931.37 |
4 | –10/14 | 9 | 3239554.6 | - | - |
5 | 0 | 10 | –1365922.1 | - | - |
Средний диаметр , разработанный в рамках варианта I, положительный и строго убывает, что согласуется с теорией РГ [23, 24] и результатами [35, 36]. Однако в области низких температур «кажущаяся» теплота парообразования должна убывать, а она, в рамках варианта I, в области низких температур растет (рис. 3, линия 3), что физически неверно.

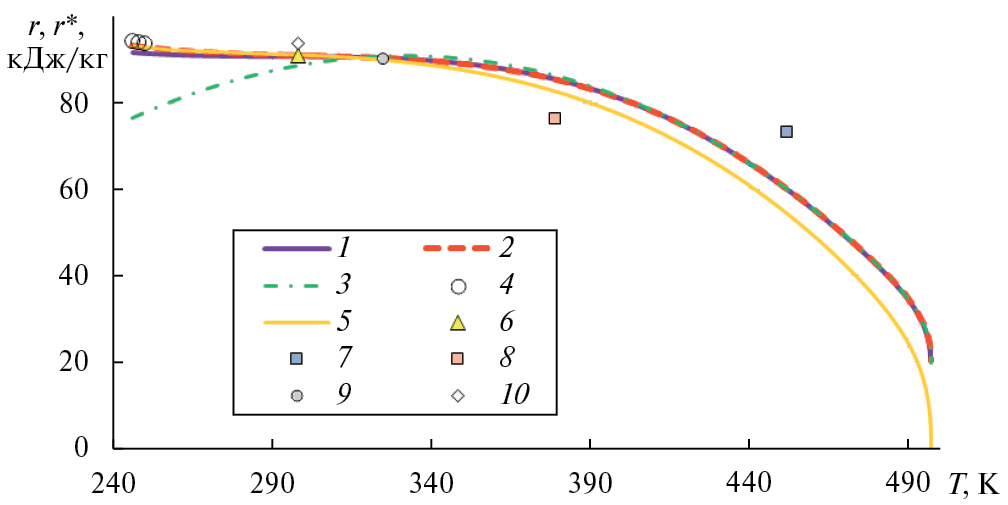

Рис. 3. Теплота парообразования и r* как функция температуры: 1 – r*, вариант II; 2 – r*, вариант III; 3 – r*, вариант I; 4 – r, расчет по (18); 5 –r, вариант III; 6 – [2]; 7 – Dykyj J. и др. [37]; 8 – Majer V. и др. [38]; 9 – Stephenson и др. (1987) [39]; 10 – Varushchenko и др. [40].
На следующем этапе (вариант II), с целью улучшить расчетные характеристики СВУ, мы зафиксировали кг/м3 [6] и МПа [4, 12], а критическую температуру увеличили на ΔТ = 0.04 К, К, при этом оставались в пределах неопределенности [6], которая составляет K. Коэффициенты СВУ рассчитали на основе (16) (табл. 4–6). В результате улучшилось описание теплоты парообразования (рис. 3, линия 1), однако средний диаметр на некотором интервале температур стал отрицательным, (рис. 2б, линия 3), что противоречит результатам [23, 36, 41].
Таблица 4. Коэффициенты ai (5)
i | ai | i | ai | i | ai |
0 | 14.2 | 2 | 34.879607 | 4 | –19.554120 |
1 | 8.0078023 | 3 | –46.058273 | - | - |
Таблица 5. Коэффициенты di (7), (8)
i | di | i | di | i | di |
1 | 12.216797 | 5 | 25.991126 | 9 | –6472111.4 |
2 | 25.00313 | 6 | 14.23235 | 10 | 2640219.9 |
3 | 17.837308 | 7 | –221516.69 | 11 | –840750.25 |
4 | –60.202599 | 8 | 4662884.79 | 12 | 231337.09 |
Таблица 6. Коэффициенты Di (9)
i | Di | i | Di | i | Di |
1 | 1.5256117 | 6 | 10/13 | 11 | –377901.47 |
2 | 3.1223461 | 7 | –44664.238 | 12 | 244943.74 |
3 | 0.1 | 8 | 1047924.6 | 13 | –78911.374 |
4 | –10/14 | 9 | –1517863.7 | - | - |
5 | 0 | 10 | 726468.74 | - | - |
Отметим, что в рамках варианта II теплота парообразования, в отличие от варианта I, в окрестности тройной точки монотонно убывает.
С целью улучшить описание среднего диаметра мы уменьшили критическую плотность таким образом, чтобы условие выполнялось при . В результате получили следующий набор критических параметров (вариант III): кг/м3, К. Значения критических индексов, , , Δ=0.51, и параметров , , выбраны такими же, как в вариантах I и II (17).
Остальные коэффициенты и параметры СВУ приведены в табл. 4, 7 и 8.
Таблица 7. Коэффициенты di (7), (8)
i | di | i | di | i | di |
1 | 12.216797 | 5 | 25.991126 | 9 | –7711874.6 |
2 | 25.00313 | 6 | 14.23235 | 10 | 3088530.4 |
3 | 17.837308 | 7 | –276130.45 | 11 | –962330.45 |
4 | –60.202599 | 8 | 5599870.8 | 12 | 262012.24 |
Таблица 8. Коэффициенты Di (9)
i | Di | i | Di | i | Di |
1 | 1.5256117 | 6 | 10/13 | 11 | –291363.76 |
2 | 3.1223461 | 7 | –28695.277 | 12 | 193308.71 |
3 | 0.1 | 8 | 729616.87 | 13 | –63033.678 |
4 | –10/14 | 9 | –1074631.9 | - | - |
5 | 0 | 10 | 534795.57 | - | - |
Выбор меньшей, по сравнению с вариантами I и II, критической плотности обусловлен тем, что в этом случае, согласно зависимости , средний диаметр растет, (рис. 2, линии 1 и 3).
Обсуждение результатов
В рамках варианта III не только выполняются условия а–г, но и учитываются особенности поведения в окрестности тройной точки теплоты парообразования, , и ее производной, [42, 43]. Согласно [42], в указанной области параметров состояния поведение насыщенного пара с высокой точностью описывается уравнением Клапейрона – Менделеева, , где – газовая постоянная. Подставим в (4), учтем, что в указанной области , и придем к выражению [43]:
(18)
Следовательно, в окрестности тройной точки должно выполняться условие: значения теплоты парообразования, рассчитанные на основе (4) и (18), должны быть согласованы.
В [43] на основе термодинамического анализа также установлено, что функция должна удовлетворять следующему условию: принимает минимальное значение в некоторой окрестности тройной точки.
Таким образом, мы конкретизировали условие д), которое теперь можно сформулировать следующим образом: д) в окрестности тройной точки:
· значения теплоты парообразования, рассчитанные на основе уравнения Клапейрона – Клаузиуса и (18), должны быть согласованы;
· модуль производной принимает минимальное значение в некоторой окрестности тройной точки;
· давление, , и плотность, , рассчитанные на основе СВУ, согласуются с уравнением Клапейрона – Менделеева.
Наши расчеты показали, что СВУ в рамках варианта III удовлетворяет всем пунктам условия д). Это подтверждается информацией, представленной на рис. 3 (линия 5 и маркеры 4) и рис. 4 (линия 2).

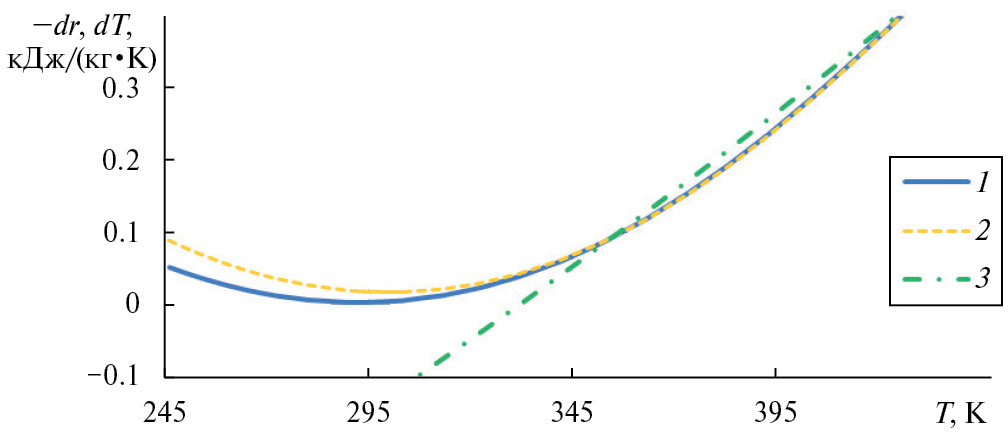

Рис. 4. Графическое представление производной f(T)=-dr/dT, рассчитанной в рамках вариантов I–III моделей ЛФР: 1 – вариант II; 2 – вариант III; 3 – вариант I.
В [43] показано, что в области низких температур производная удовлетворяет равенству:
(19)
где – теплоемкость насыщенной жидкости, – идеально-газовая теплоемкость.
Согласно (19), функция позволяет оценить значение в окрестности тройной точки. В рамках варианта III в асимптотической окрестности тройной точки кДж/(кг К) (рис. 4).
СВУ включает уравнение линии упругости и ее производную по температуре, модифицированное уравнение Клапейрона – Клаузиуса, включающее «кажущуюся» теплоту парообразования, r*, уравнение жидкостной ветви линии насыщения. Все перечисленные уравнения согласованы по критическим индексам, критическим параметрам и ряду коэффициентов, включая параметры (1) и (2), которые входят в (8) и (9).
Оценка точности описания , , и перфтороктана на основе СВУ (5), (7)–(9) выполнена путем сравнения с данными [2–4, 6, 13–16] на основе статистических характеристик, AAD (абсолютное среднее отклонение), BIAS (систематическое отклонение), SDV (стандартное отклонение) и RMS (среднее квадратическое отклонение) [44]:
(20)
где ; , и – -я точка свойства ( , или ) из [2–4, 6, 13–16] или рассчитанных на основе СВУ (5), (7)–(9).
Точность СВУ оценивалась также на основе графического представления неопределенностей (рис. 5), и (рис. 6).

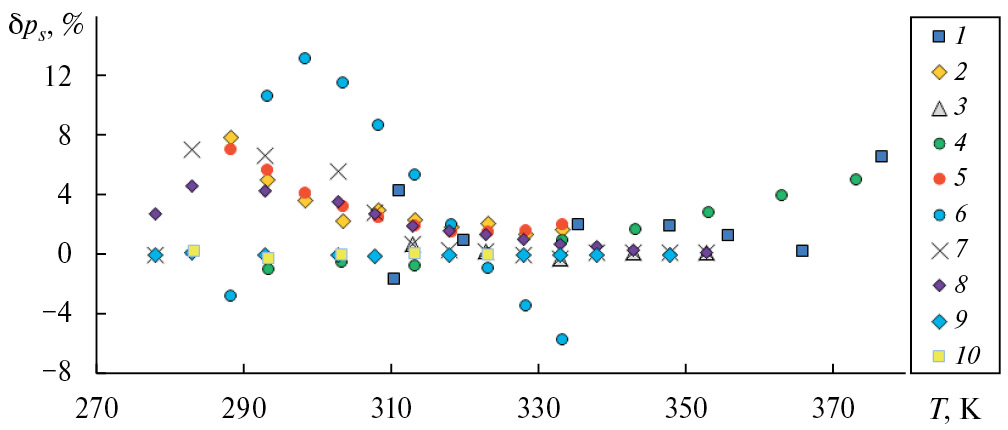

Рис. 5. Относительные отклонения значений , рассчитанных на основе СВУ, от данных [2–10]: 1 – опытные данные Kreglewski A. [3]; 2 – опытные данные Dias A.M.A. [2]; 3 – опытные данные Nelson W.M. [4]; 4 – [5]; 5 – рассчитаны по уравнению Antoine (1) [2]; 6 –расчет по Soft-SAFT EoS [2, 9]; 7 – табличные данные Kroenlein K. [2, 10]; 8 – экспериментальные данные, Bengesai P.N. (2016) [13, 14]; 9 – PR-MC EOS, Bengesai P.N. (2016) [14]; 10 – NIST TDE [30]; 11 – экспериментальные данные, Hassanalizadeh R. и др. (2019) [15].

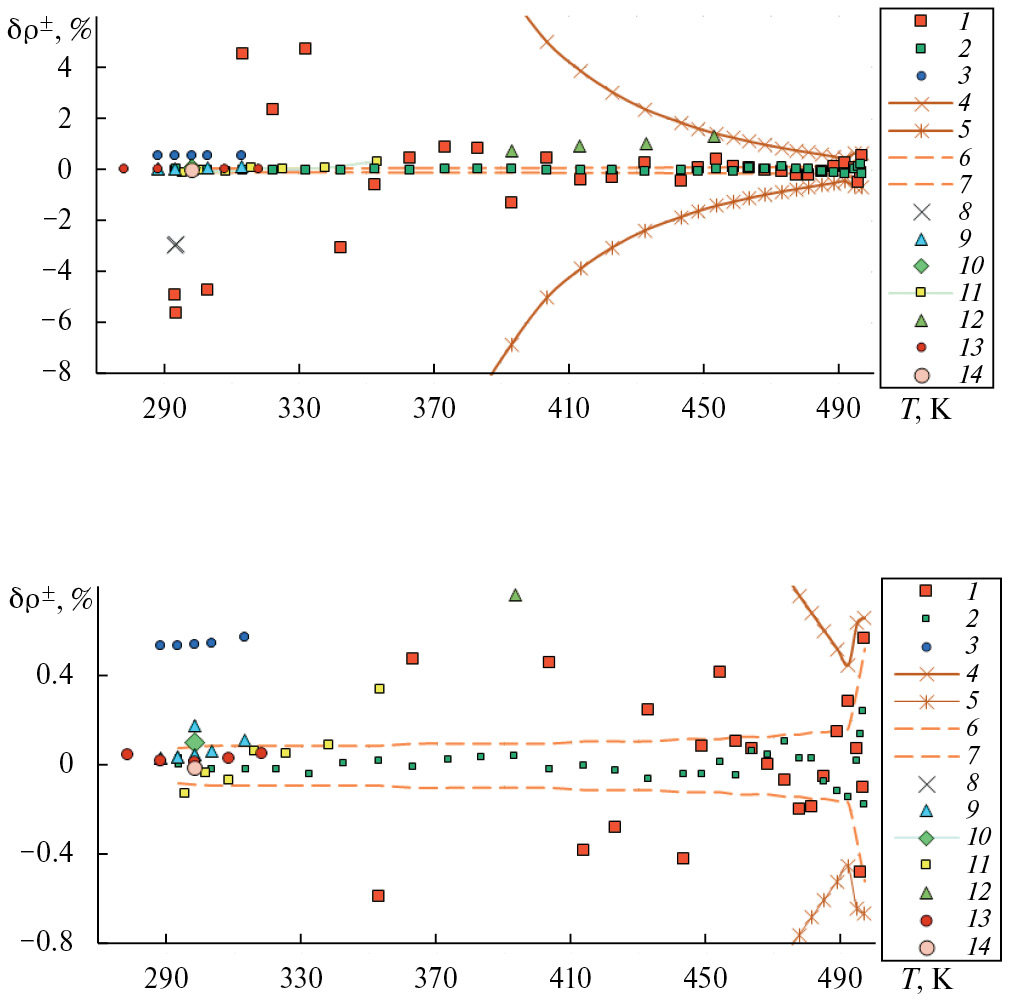

Рис. 6. Относительные отклонения значений , рассчитанных на основе СВУ, от данных [2, 4, 6, 8]: 1 – X = ρ–, опытные данные [6]; 2 – X = ρ+, опытные данные [6]; 3 – X = ρ+, опытные данные [2]; 4 и 5 – границы неопределенности данных X = ρ– [6]; 6 и 7 – границы неопределенности данных ρ+ [6]; 8 – значение X = ρ–, рассчитанное по уравнению Клапейрона – Менделеева; 9 – X = ρ+, расчет по Soft-SAFT EoS [2, 9]; 10 – X = ρ+, расчет [2, 10]; 11 – X = ρ+, опытные данные [8]; 12 – X = ρ+, опытные данные [7]; 13 – X = ρ+, опытные данные [16]; 14 – X = ρ+, опытные данные [2].
Согласно результатам, представленным на рис. 2–6, табл. 9 (вариант III), точность описания , , , , соответствует неопределенности опытных данных [2, 4, 6, 8, 16].
Таблица 9. Статистические характеристики (5), (7)–(9)
Ссылка | Свойство | n | AAD | BIAS | SDV | RMS |
[3] | ps | 8 | 1.91 | 0.53 | 2.36 | 2.27 |
[2] | ps | 10 | 0.985 | 0.501 | 0.972 | 1.05 |
[4] | ps | 5 | 0.496 | –0.496 | 0.369 | 0.596 |
[13] | ps | 10 | 1.68 | –0.940 | 3.41 | 3.37 |
[13]a | ps | 9 | 0.727 | 0.096 | 1.01 | 0.96 |
[14] | ps | 14 | 1.35 | –0.82 | 2.86 | 2.87 |
[14]b | ps | 13 | 0.664 | –0.093 | 0.908 | 0.877 |
[15] | ps | 5 | 4.03 | –4.03 | 3.18 | 4.93 |
[5] | ps | 21 | 3.06 | 1.75 | 2.97 | 3.38 |
[6] | ps | 26 | 0.588 | –0.383 | 1.2 | 1.24 |
[5] | ps | 21 | 27.3 | –25.2 | 52.2 | 56.8 |
[6] | ρ– | 32 | 0.062 | 0.0135 | 0.0886 | 0.0882 |
[16] | ρ– | 5 | 0.0744 | 0.0744 | 0.0212 | 0.0768 |
[2] | ρ+ | 5 | 0.583 | 0.583 | 0.0137 | 0.583 |
[7] | ρ+ | 4 | 1.0 | 1.0 | 0.238 | 1.02 |
[8] | ρ+ | 7 | 0.0858 | 0.0573 | 0.11 | 0.116 |
[5] | ρ+ | 21 | 2.87 | 2.87 | 2.49 | 3.76 |
[2]c | ρ+ | 5 | 0.583 | 0.583 | 0.012 | 0.583 |
[2]d | ρ+ | 5 | 0.064 | 0.064 | 0.0135 | 0.0652 |
a,b Из расчета исключена экспериментальная точка (Texp=277.72 К, pexp=0.00107 МПа), в которой
c Расчет по степенному уравнению [2]
d Расчет по soft-SAFT уравнению состояния [11]
Температура кипения при нормальном давлении, K, и ацентрический фактор, , рассчитаны по зависимости (5), для также использована формула [44]:
(21)
где К.
В литературе [2, 5, 43] и на интернет-сайтах [45, 46] приводятся другие значения : 375.23 К [2], 377.15 К [5, 43], 376.55 К [45]; 379.0 К [46]. Ацентрический фактор приводится в [4], . Следует отметить, что в [2, 4, 5, 43, 45, 46] не указано, каким образом получены приведенные в этих работах значения и .
Наибольшее расхождение при описании мы имеем с NIST TDE [30] и данными [15], которые совпадают с [30]. Вместе с тем в настоящее время при расчете термодинамических данных на линии упругости широко используются зависимости NIST TDE [30]. Поэтому представляет интерес рассмотреть вариант модели (5), для которой в (16) используются только данные [30]. Отметим, при поиске коэффициентов модели (5) (варианты I–III) в базу данных для поиска минимума выражения (16) не включались табличные значения [5, 30].
Параметры (5), которые мы рассчитали на основе NIST TDE [30], приведены в табл. 10. Значения , рассчитанные на основе (5) с коэффициентами табл. 10, систематически занижены относительно экспериментальных данных [2, 3, 14] (рис. 7). Заметим, мы рассмотрели различные варианты и , которые перечислены в разделе 3 (Анализ экспериментальных данных и расчет коэффициентов СВУ). Точность описания данных [2, 3, 13, 14] во всех вариантах оказалась практически одинаковой, поэтому мы приводим здесь только один вариант расчета при МПа, K. Оказалось, что (5), с параметрами табл. 10, уступает по точности вариантам II и III (табл. 4): AAD=3.1% [2] и AAD=0.985%, AAD=2.4% [3] и AAD=1.9%; AAD=2.3% [14] и AAD=1.35%.
Таблица 10. Коэффициенты ai (5)
i | ai | i | ai | i | ai |
0 | 14.2 | 2 | 34.879607 | 4 | –19.554120 |
1 | 8.0078023 | 3 | –46.058273 | - | - |

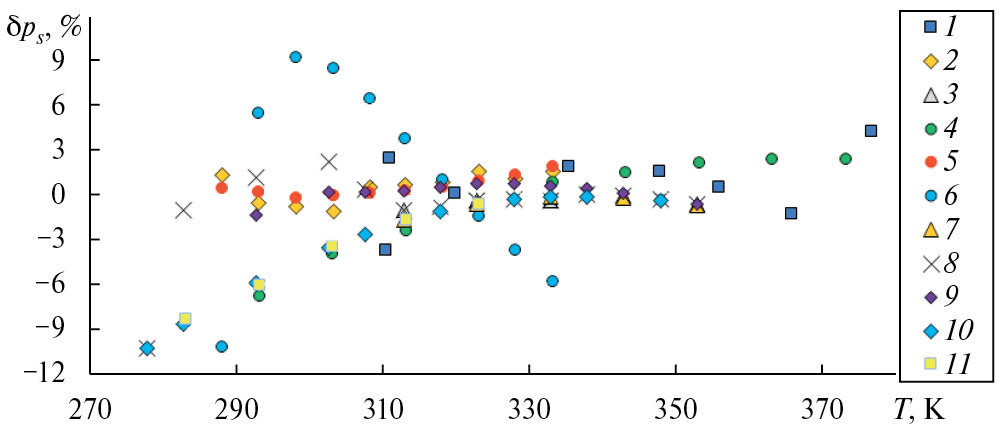

Рис. 7. Относительные отклонения значений , рассчитанных на основе СВУ, от данных [2–10]: 1 – опытные данные [3]; 2 – опытные данные [2]; 3 – опытные данные [4]; 4 – [5]; 5 – рассчитаны по уравнению Antoine (1) [2]; 6 – расчет по Soft-SAFT EoS [2, 9]; 7 – опытные данные [13, 14]; 8 – PR-MC EOS [14]; 9 – NIST TDE [30]; 10 – экспериментальные данные [15].
На основе уравнений (5), (7)–(9) мы рассчитали таблицы (вариант III), включающие , , , , для диапазона температур от до . Температура тройной точки, K, выбрана в соответствии с [46]. Заметим, в [47] приводится K, поэтому в табл. 11 мы включили и эту температуру.
Таблица 11. Термодинамические свойства C8F18 на линии насыщения
T, K | ps, МПа | r-, кг/м3 | r+, кг/м3 | r*, кДж/кг | r, кДж/кг |
246.15 | 0.00013 | 0.027 | 1874.1 | 93.24 | 93.24 |
248.15 | 0.00015 | 0.032 | 1870.2 | 93.07 | 93.07 |
250 | 0.00017 | 0.036 | 1866.4 | 92.92 | 92.92 |
260 | 0.00036 | 0.074 | 1845.4 | 92.24 | 92.23 |
270 | 0.00072 | 0.14 | 1823.1 | 91.75 | 91.75 |
280 | 0.00136 | 0.251 | 1799.6 | 91.42 | 91.41 |
290 | 0.00242 | 0.431 | 1775.2 | 91.19 | 91.16 |
300 | 0.00415 | 0.712 | 1749.9 | 91 | 90.97 |
310 | 0.00687 | 1.139 | 1723.7 | 90.82 | 90.76 |
320 | 0.01099 | 1.768 | 1696.8 | 90.59 | 90.5 |
330 | 0.01709 | 2.674 | 1669.2 | 90.26 | 90.11 |
340 | 0.02589 | 3.948 | 1641 | 89.78 | 89.56 |
350 | 0.03827 | 5.70 | 1612 | 89.09 | 88.77 |
360 | 0.05529 | 8.06 | 1582.2 | 88.15 | 87.7 |
370 | 0.07818 | 11.18 | 1551.6 | 86.91 | 86.28 |
380 | 0.1083 | 15.25 | 1520 | 85.32 | 84.46 |
390 | 0.1471 | 20.46 | 1487.2 | 83.33 | 82.18 |
400 | 0.1962 | 27.06 | 1452.8 | 80.89 | 79.39 |
410 | 0.2571 | 35.37 | 1416.6 | 77.98 | 76.04 |
420 | 0.3313 | 45.78 | 1378.1 | 74.56 | 72.09 |
430 | 0.4201 | 58.8 | 1336.6 | 70.6 | 67.5 |
440 | 0.5247 | 75.2 | 1291.3 | 66.09 | 62.24 |
450 | 0.6463 | 96.1 | 1241.1 | 61.03 | 56.3 |
460 | 0.7857 | 123.28 | 1184.4 | 55.42 | 49.65 |
470 | 0.9437 | 159.88 | 1118.1 | 49.29 | 42.24 |
480 | 1.1215 | 212.3 | 1036.3 | 42.56 | 33.84 |
490 | 1.3213 | 301.17 | 916.66 | 34.55 | 23.2 |
497.01 | 1.478 | 595.66 | 595.66 | 19.87 | 0 |
Заключение
СВУ (5), (7)–(9) с более высокой точностью, чем [5, 8, 10, 30], передает опытные данных о , и [2–4, 6, 13, 14, 16] (рис. 5, рис. 6 и табл. 9) в диапазоне от 277 К до . При этом СВУ передает средний диаметр линии насыщения перфтороктана в соответствии c современной теорией РГ для асимметричных систем [23, 24] (2), монотонно убывает и остается положительным при любой температуре от тройной точки и до критической точки, за исключением самой критической точки, в которой . В рамках предложенной модели СВУ согласованы критические параметры перфтороктана: МПа, кг/м3, К; рассчитаны таблицы, включающие , , , , в температурном диапазоне от до . Предложенный метод может быть использован при разработке линии фазового равновесия веществ, недостаточно исследованных в термодинамическом отношении и для которых имеются противоречивые данные о критических параметрах, , , , и .
